BÀI TẬP GIÁO TRÌNH AUTOCAD
BÀI TẬP CHƯƠNG IV:
CÁC LỆNH VẼ CƠ BẢN
Bài 1: Sử dụng lệnh Line (Polyline) và dùng các phƣơng pháp nhập điểm để vẽ các hình sau:
dụng lệnh Line (Polyline) và dùng các phƣơng pháp nhập điểm hãy vẽ
các...

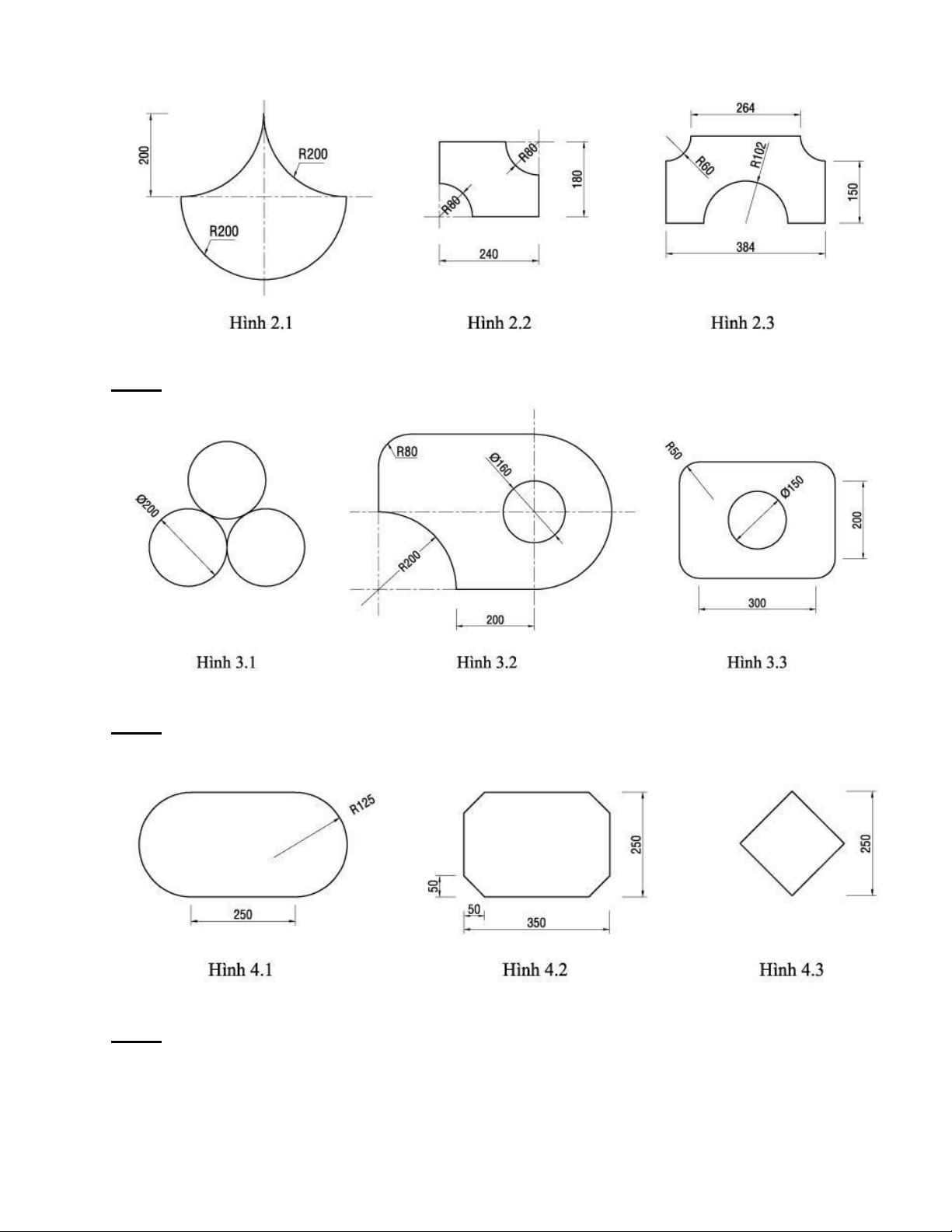

Bài 2: Sử dụng lệnh LineArc để vẽ các hình sau:
lOMoARcPSD| 46342576
Bài 3: Sử dụng lệnh Line (Polyline), CircleArc để vẽ các hình sau:
Bài 4: Sử dụng lệnh Rectang để vẽ các hình sau:
Bài 5: Sử dụng lệnh Polygon để vẽ các hình sau:
lOMoARcPSD| 46342576
Bài 6: Sử dụng lệnh Ellipse, CircleRectang để vẽ các hình sau:
Bài 7: Sử dụng lệnh Polyline để vẽ các hình sau:

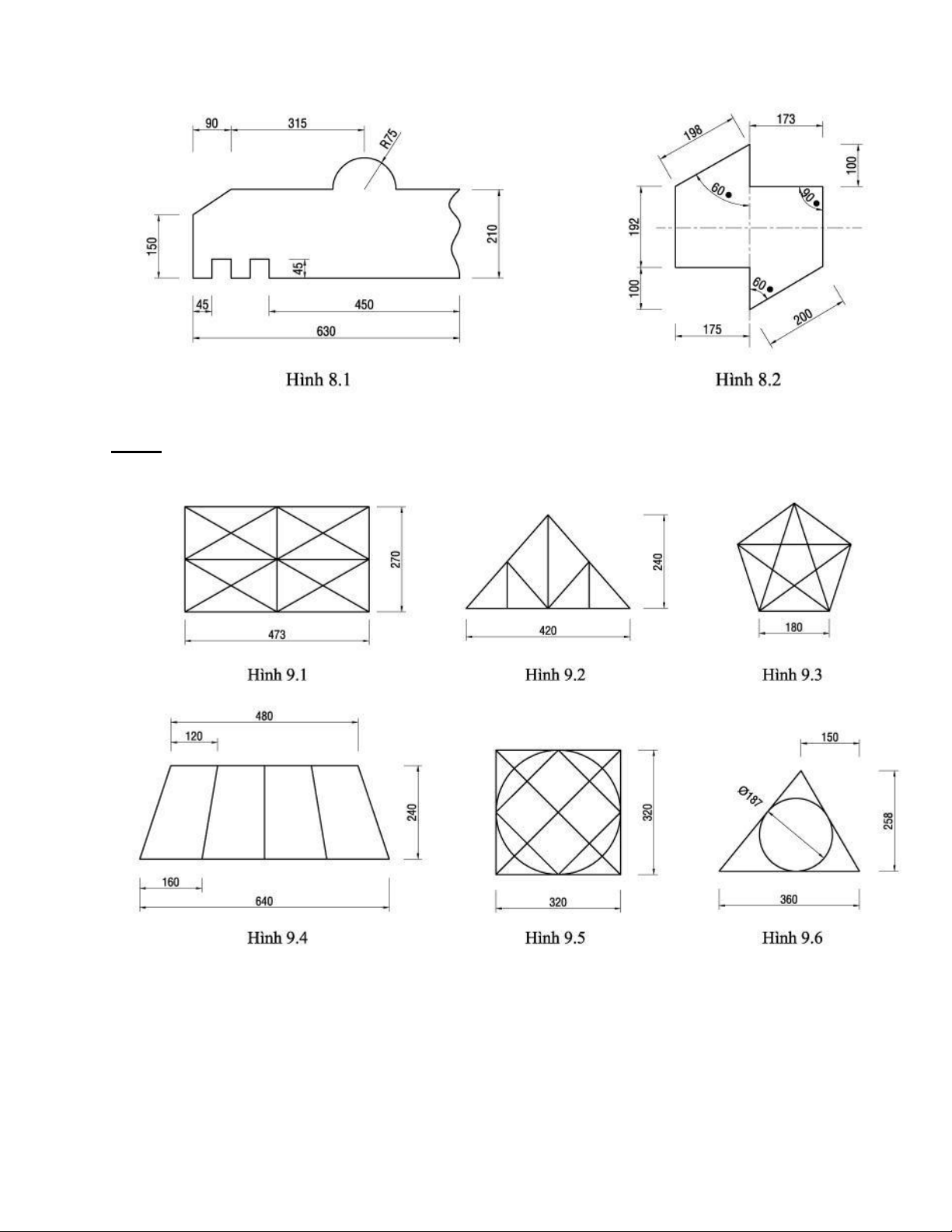

Bài 8: Sử dụng lệnh Polyline, Spline để vẽ các hình sau:
lOMoARcPSD| 46342576
Bài 9: Sử dụng lệnh Line, Polyline, Divide, Polygon, Circle và các phƣơng pháp truy bắt
điểm để vẽ các hình sau:
lOMoARcPSD| 46342576

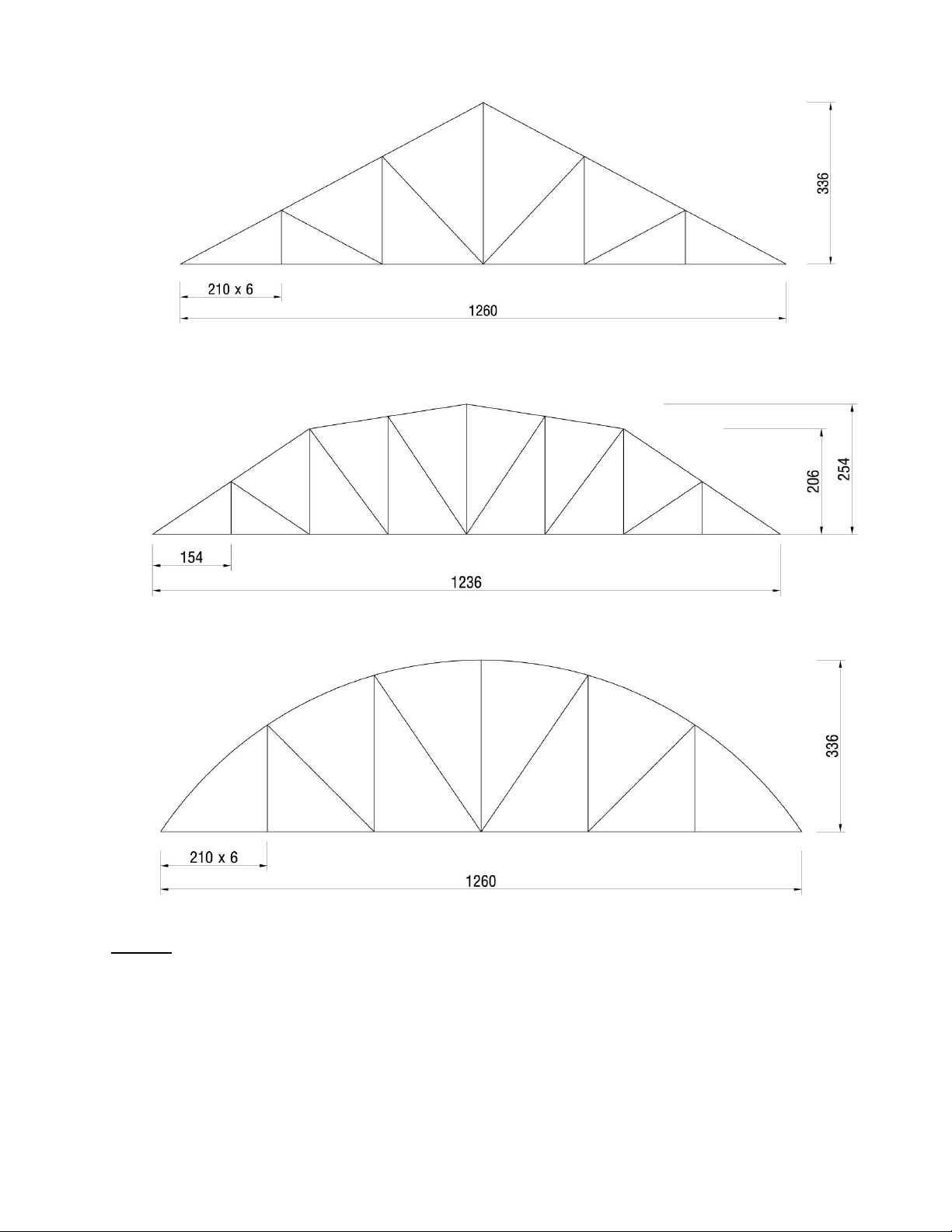

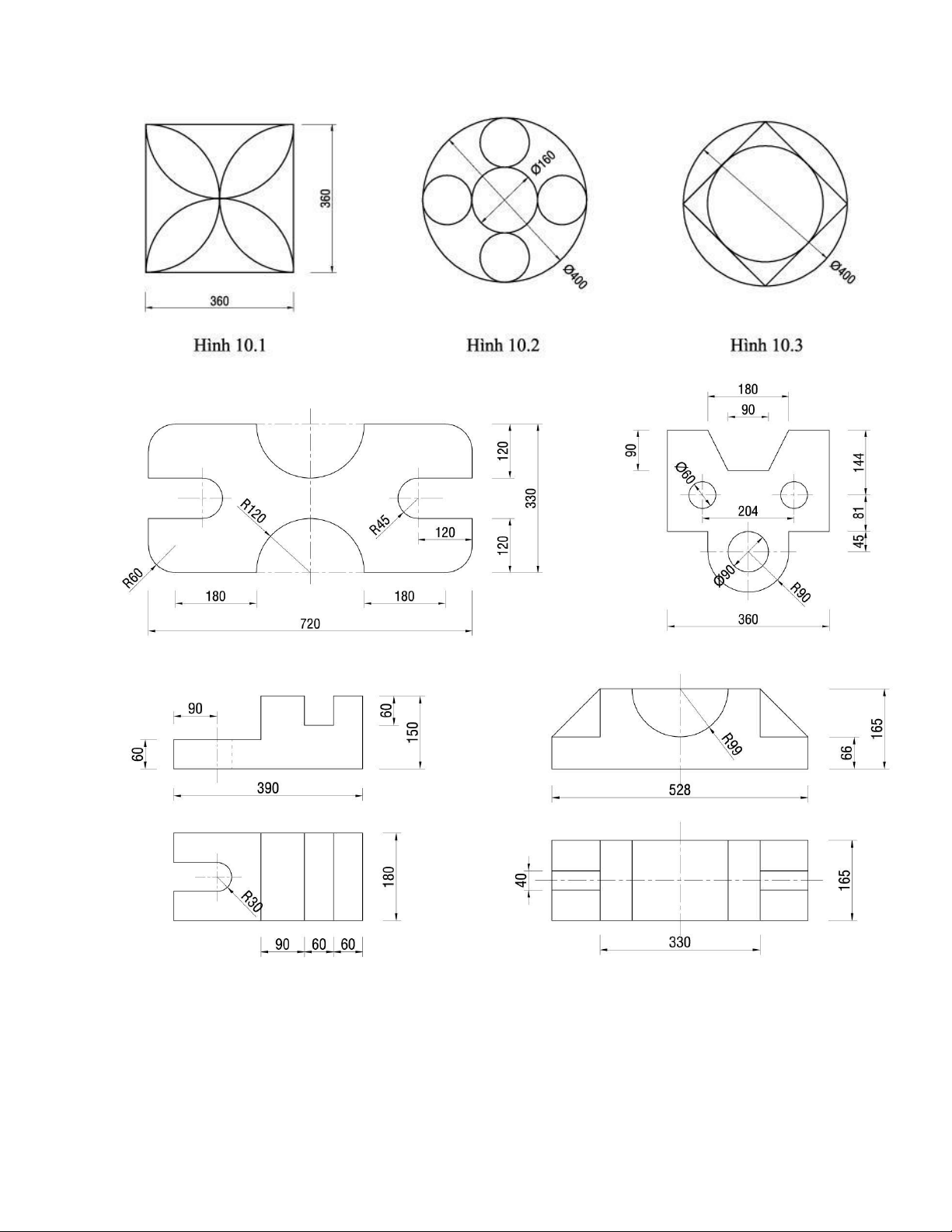

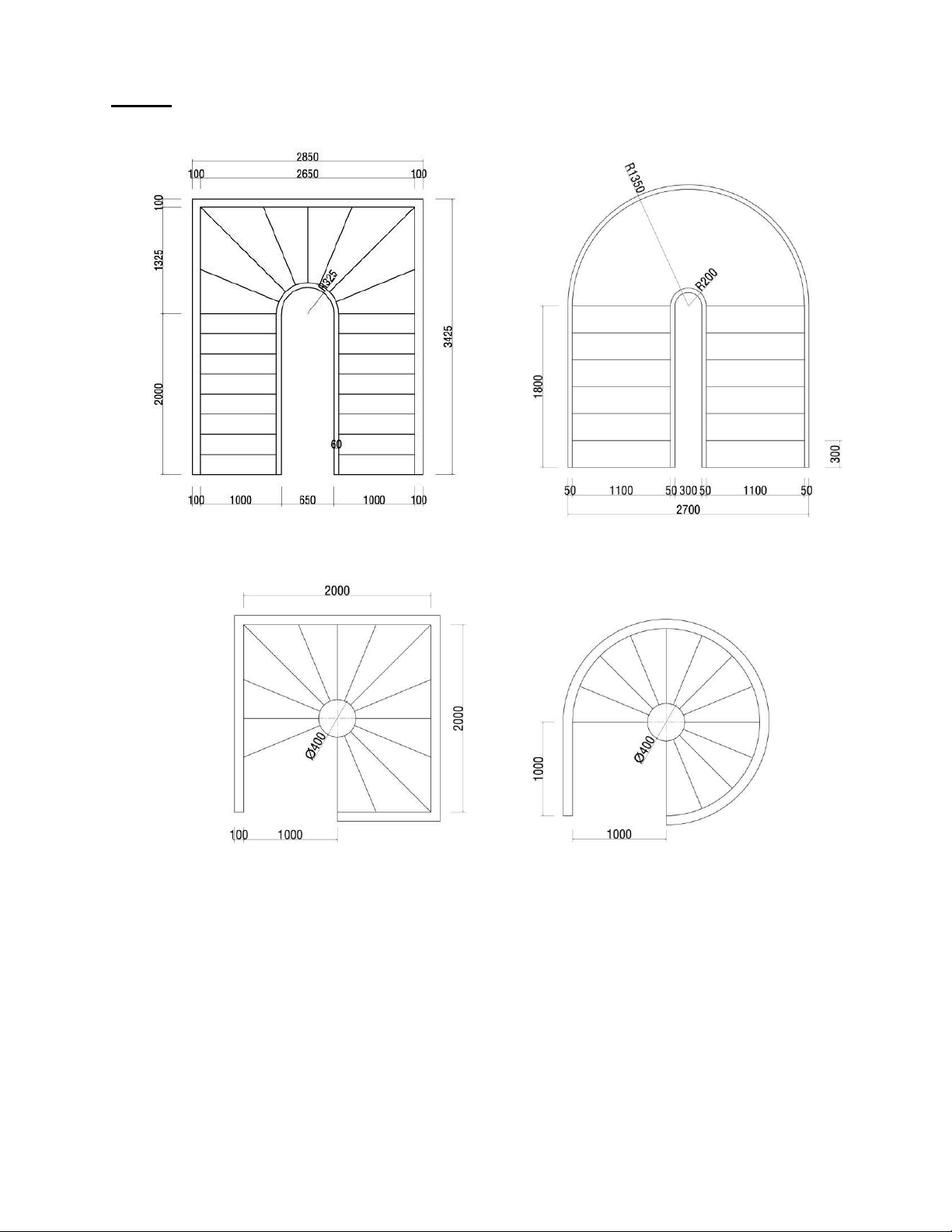

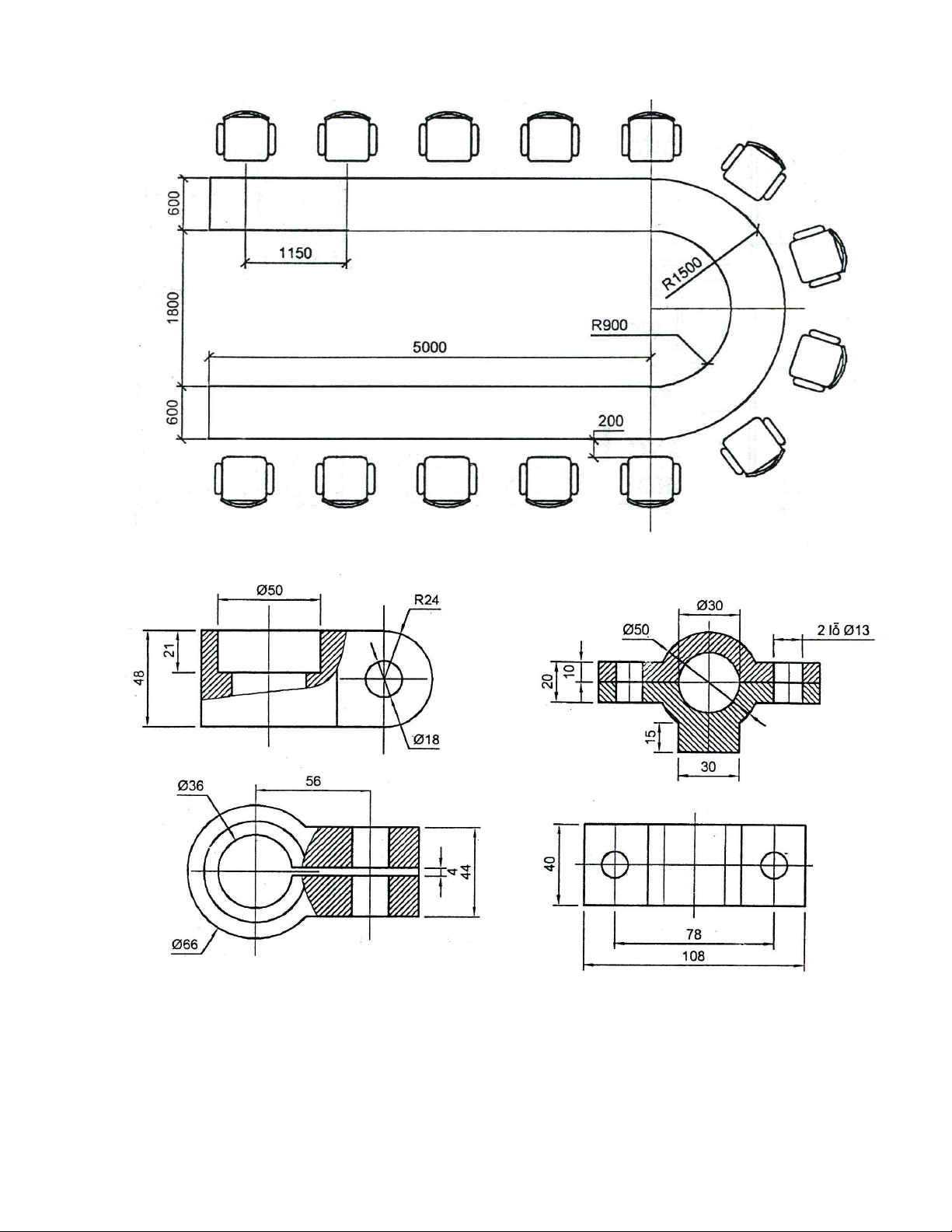

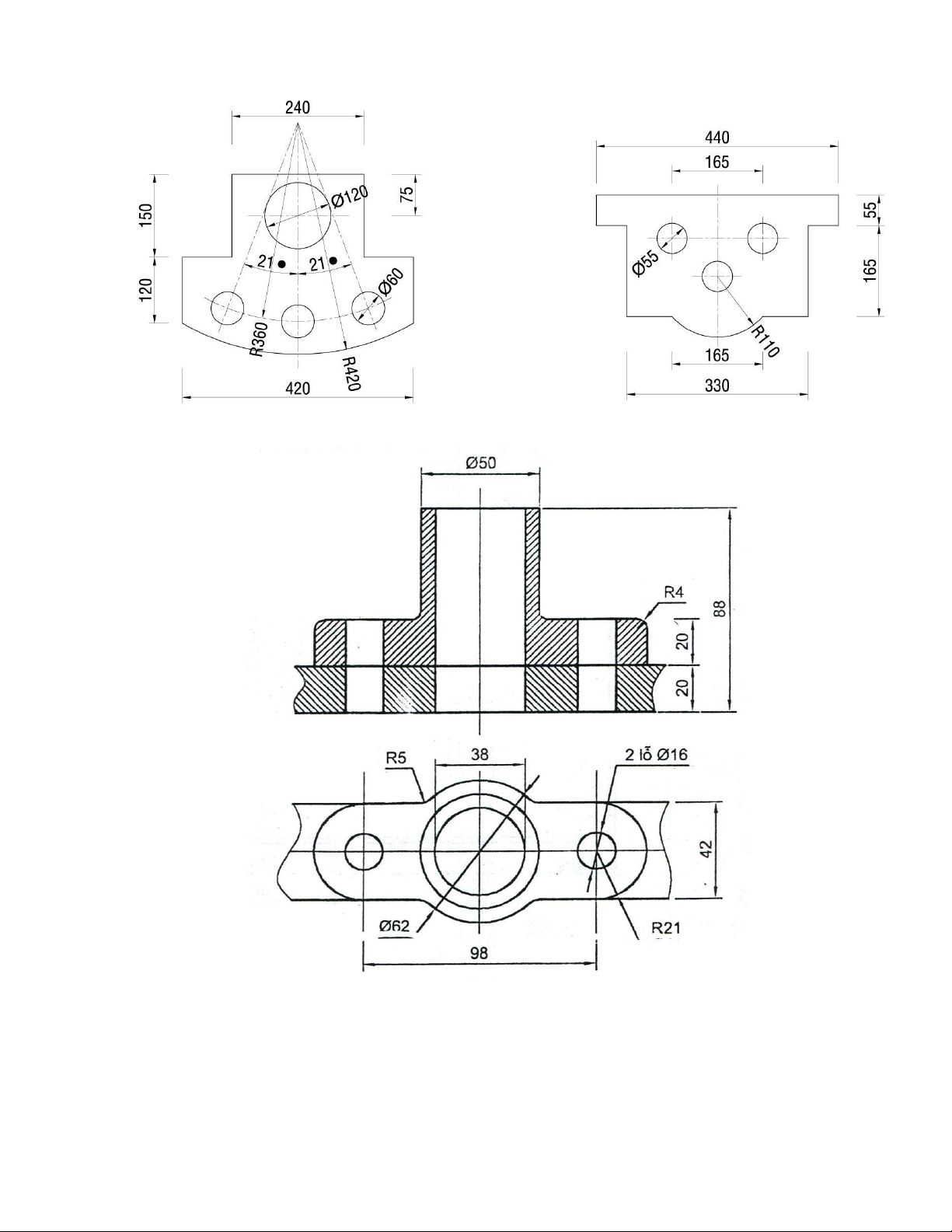

Bài 10: Sử dụng lệnh Line, Polyline, Arc, Circle, Offset và các phƣơng pháp truy bắt điểm
để vẽ các hình sau:
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
BÀI TẬP CHƯƠNG V:
CÁC LỆNH HIỆU CHỈNH

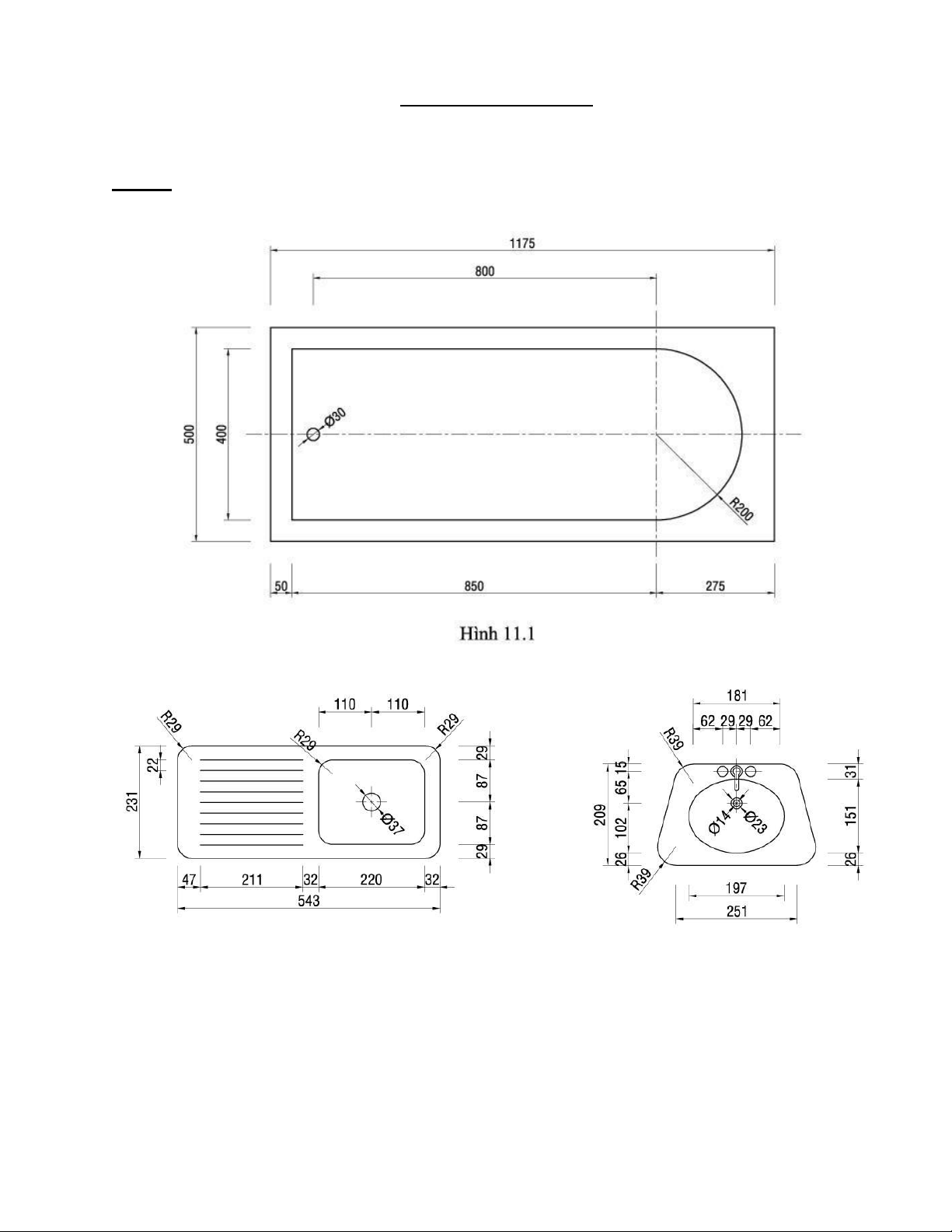

Bài 11: Sử dụng lệnh Rectang, Circle, Fillet, Elipse, Line, Trim để vẽ các hình sau:
lOMoARcPSD| 46342576
Bài 12: Sử dụng lệnh Circle, Line, Trim, Fillet, Divide, Rotate để vẽ các hình sau:
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576

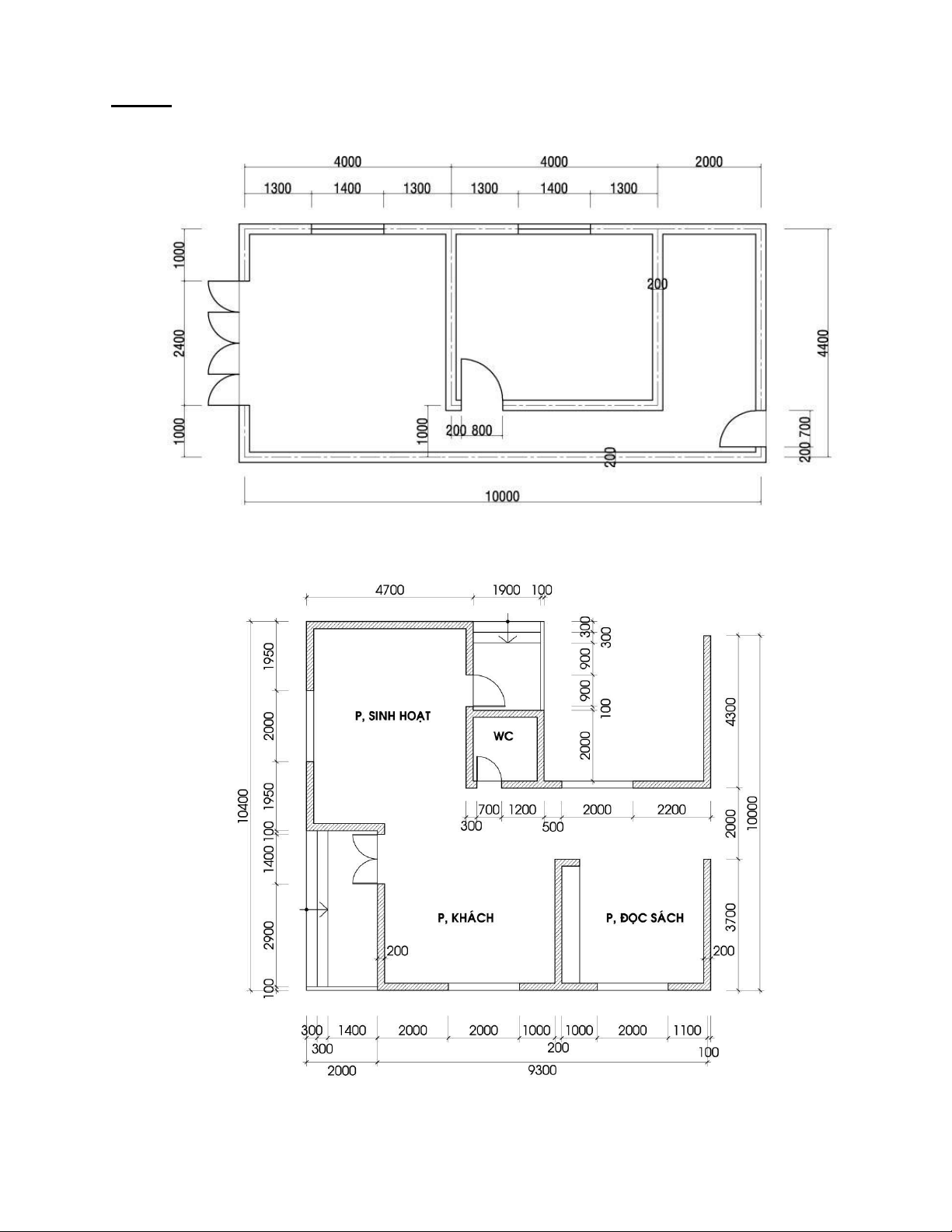

Bài 13: Sử dụng lệnh Line, Mline, Expole, Circle, Trim và phƣơng pháp ghi kích thƣớc để
vẽ hình sau:
Hình 13
lOMoARcPSD| 46342576
lOMoARcPSD| 46342576

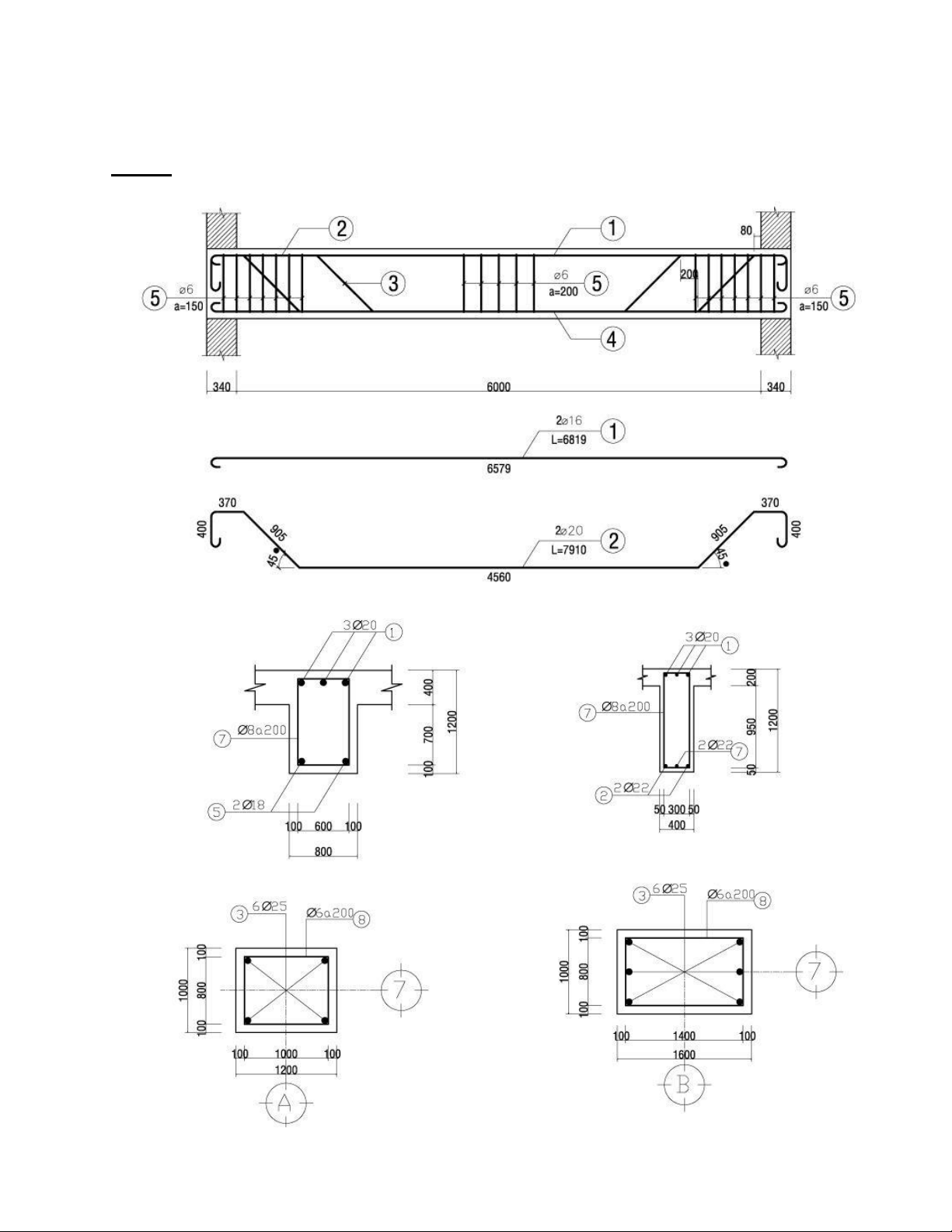

Bài 14: Sử dụng lệnh Line, Array, Circle, Trim và phƣơng pháp ghi kích thƣớc để vẽ hình
sau:
Hình 14
lOMoARcPSD| 46342576

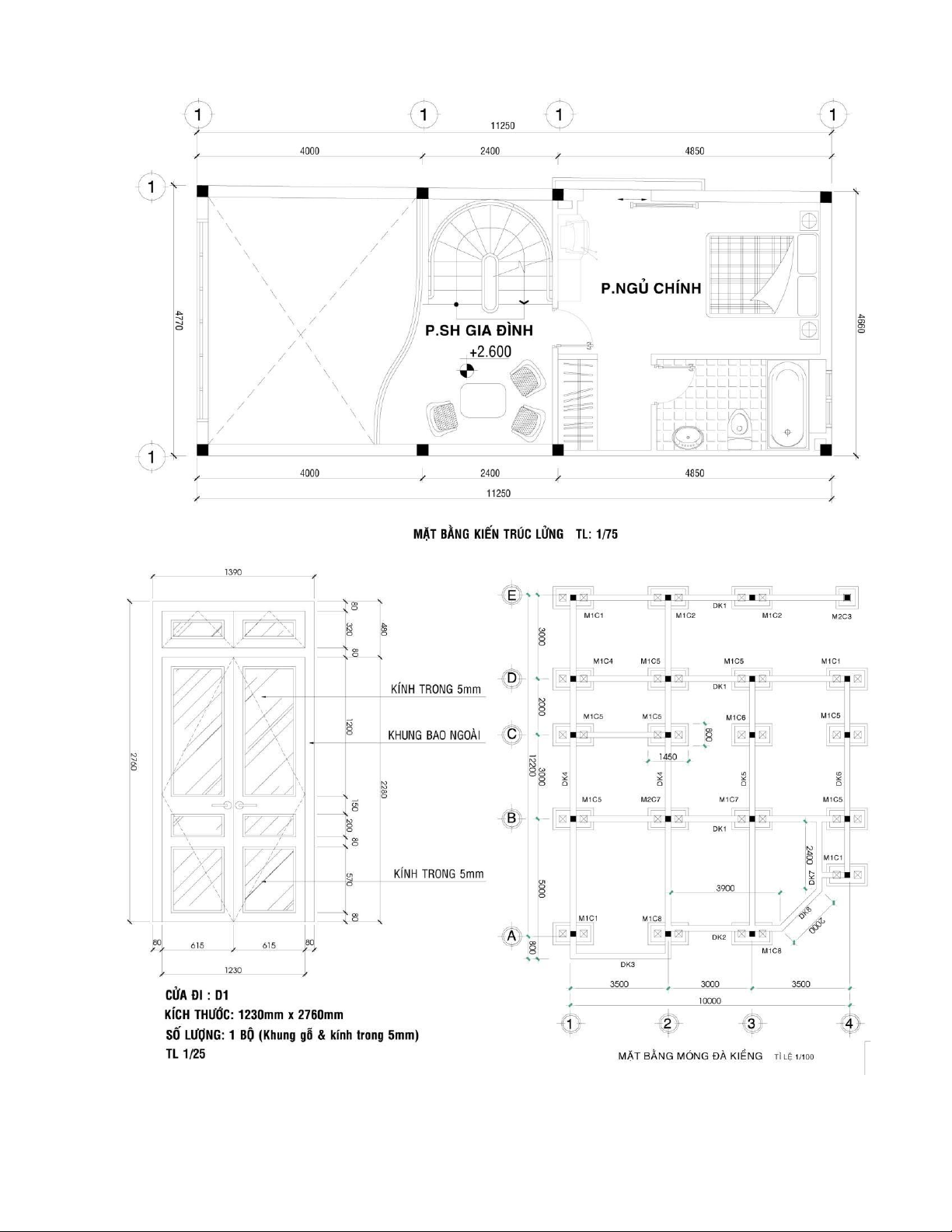

Bài 15: Sử dụng các lệnh đã học, phƣơng pháp tô vật liệu và ghi kích thƣớc để vẽ hình sau:
lOMoARcPSD| 46342576
