BÀI TẬP KỸ THUẬT MẠCH ĐIỆN TỬ
Sinh viên làm và nộp bài trên LMS Thời gian 60phút Câu 1.

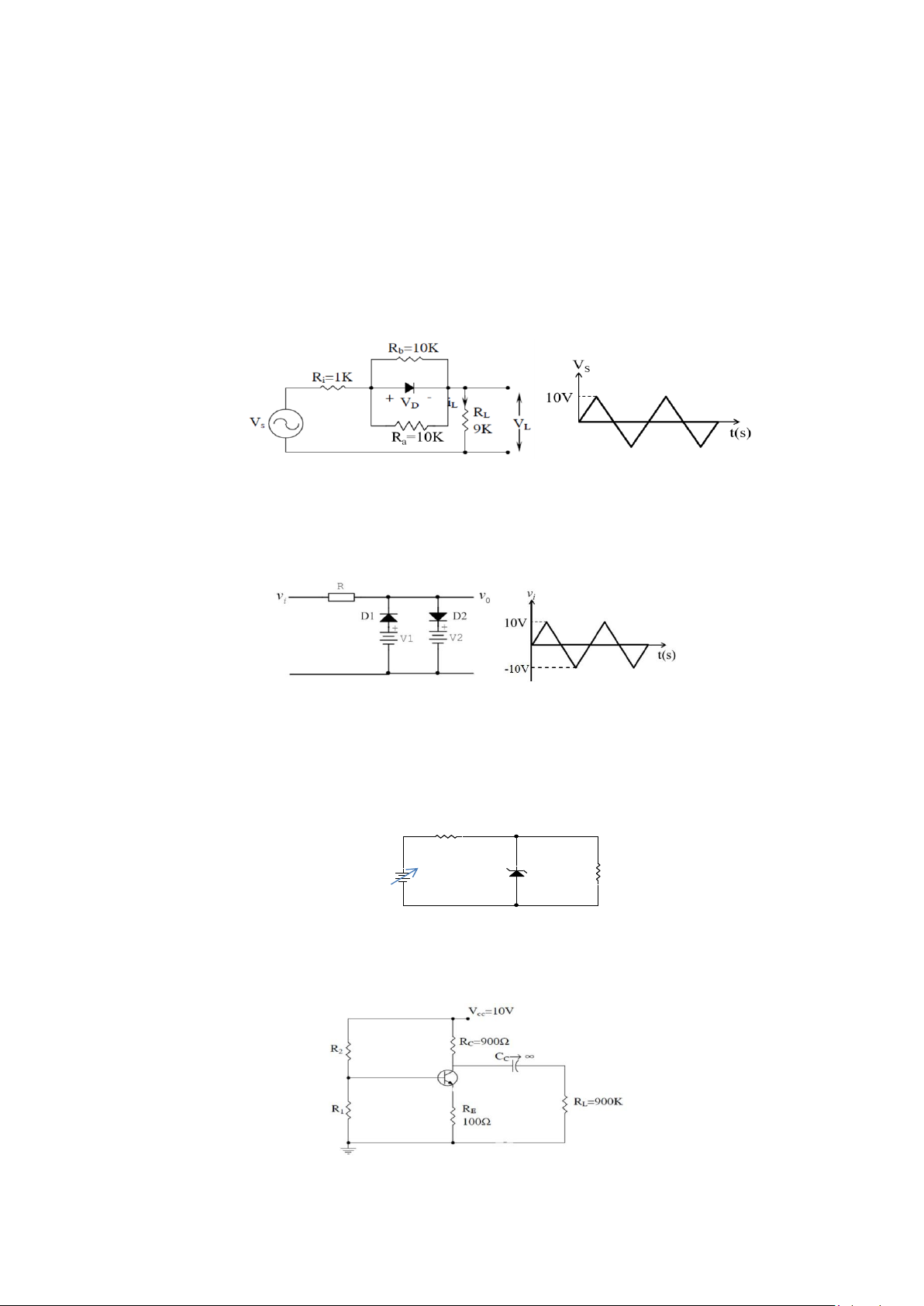

Cho mạch điện như hình vẽ. Giả thiết diode lý tưởng với điện áp phân cực gần bằng 0V. Với VS(t) có
dạng tam giác (đỉnh 10V) a. Xác định VL(t). b. Vẽ VL(t). Câu 2.
Cho mạch điện với tín hiệu ngõ vào vi(t) có dạng xung tam giác như hình vẽ. Giả thiết diode lý tưởng
(VD≈ 0), V1= -5V và V2= +5V.
a. Giải thích hoạt động của mạch
b. Vẽ tín hiệu ngõ ra vo(t) Câu 3.
Cho sơ đồ mạch như hình vẽ:
Biết điện áp không đổi trên diode zener VZ = 12V khi dòng qua nó duy trì trong khoảng từ 150mA đến 1,5A.
a. Tìm giá trị của R để điện áp trên RL vẫn giữ 12V khi Vdc thay đổi tự do từ 18V đên 24V.
b. Tìm công suất tiêu tán lớn nhất trên diode zener. R + RL Vdc Dz Câu 4.
Cho mạch khuếch đại CE dùng BJT như hình vẽ với BJT có VBE=0.7V, β=100. Biết R1=1.2kΩ,
R2=5.2kΩ. Xác định điểm tĩnh Q của mạch (biết tụ C bị hở mạch trong phân tích DC). ---Hết---
