lOMoAR cPSD| 45469857
1. Cho mạch khuếch ại xoay chiều tín hiêu nhỏ EC, phân cực bằng cầu chia iện thế như hình vẽ V CC R R C 1
C 2 v out C 1 R s R L R 2 R E C E v sig
a. What does “EC” stand for?
b. Trình bày các bước chứng minh ể ưa ra mô hình tương ương xoay chiều tín hiệu
nhỏ π của BJT? Từ ó vẽ mạch tương ương xoay chiều nhỏ của toàn mạch?
c. Thành lập công thức tính trở kháng vào Zin
d. Thành lập công thức tính trở kháng ra Zout
e. Thành lập công thức tính hệ số khuếch ại iện áp hở mạch Avoc
f. Vẽ mạch tương ương với các ại lượng ở c,d,e. Từ ó chứng minh công thức tính hệ
số khuếch ại iện áp toàn mạch.
g. Cho 1 ví dụ tập thông số cụ thể của các ại lượng iện trở, VA, β rồi từ ó tính các giá trị trong c, d, e, f.
2. Cho mạch khuếch ại xoay chiều tín hiêu nhỏ CC, phân cực bằng cầu chia iện thế như hình vẽ V CC R 1 C 1
C 2 v R o s R 2 R E R v L sig
Trả lời các câu hỏi tương tự a,b,c,d,e,f,g như trong câu 1.

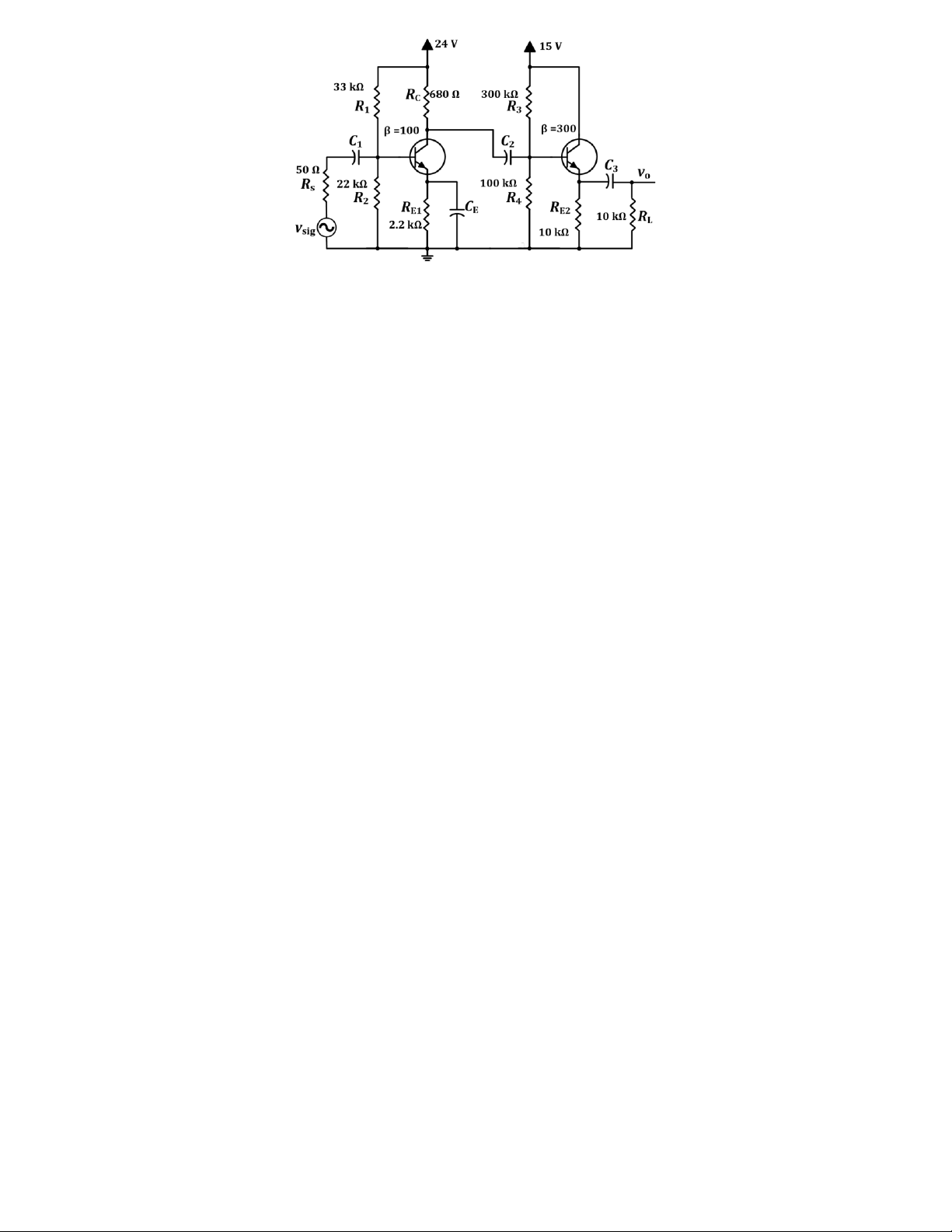

3. Cho mạch khuếch ại ghép tầng như hình vẽ
a. Thành lập công thức tính hệ số khuếch ại iện áp toàn mạch
b. Cho ví dụ một tập các tham số của mạch rồi tính toán ại lượng của câu a.
