PHIẾU GIAO BÀI TẬP
1. Sinh viên: Nguyễn Hữu Phương Đông Mã SV: 2021606561
2. Sinh viên: Nguyễn Hải Đăng Mã SV: 2021606659 Lớp: 20231FE6033001 Nhóm: 7 Nội dung câu hỏi: ĐỀ 3:
Cho động cơ không đồng bộ (KĐB) 3 pha rotor lồng sóc công suất cơ có ích trên
trục động cơ Pđm=3.7kW với các thông số sau:
- Sơ đồ đấu nối Y/Δ – 380/220V.
- Tần số f=50Hz, số đôi cực p=1.
- Tốc độ định mức: nđm= 2.970 v/phút.
- Động cơ nối vào lưới điện xoay chiều 3 pha 380V, 50Hz => Uđm=380V, f=50Hz - Hiệu suất η = 83%=0,83
- Hệ số công suất Cosφ = 0.8 Yêu cầu:
1. Tính dòng điện định mức (Iđm), hệ số trượt (s) và xác định sơ đồ đấu nối của động cơ.
2. Tính chọn Áp tô mát, công tắc tơ và rơ le nhiệt cho tủ điện khởi động cho động cơ.
3. Giả sử sau khi đấu nối xong tủ điều khiển vận hành ở chế độ không tải tủ điều
khiển chạy tốt nhưng khi đấu nối vào động cơ thì công tắc tơ hút/nhả liên tục không
hoạt động ổn định. Tìm nguyên nhân và cách khắc phục sự cố trên. lOMoAR cPSD| 58675420
4. Số lần đóng/cắt của Áp tô mát là: 7500 lần. Động cơ làm việc theo ở chế độ
ngắn hạn lặp lại với chế độ 30 phút làm việc, 30 phút nghỉ, động cơ làm việc liên tục
24/7. Hỏi sau bao lâu thì phải bảo dưỡng tiếp điểm của Áp tô mát. lOMoAR cPSD| 58675420 Bài làm
1. Tính dòng điện định mức (Iđm), hệ số trượt (s) và xác định sơ đồ đấu nối của động cơ.
+ Dòng điện định mức:
Iđm= Pđm/(√3U. cosφ. η)= 3700/(√3. 380.0,8.0,83) =8,27 (A)
+ Tốc độ từ trường: n1= 60.𝑓 = 60.50 = 3000 (vòng/phút) 𝑝 1 n 3000
 Hệ số trượt:s=n1n−1 = 3000−2970=0 ,01

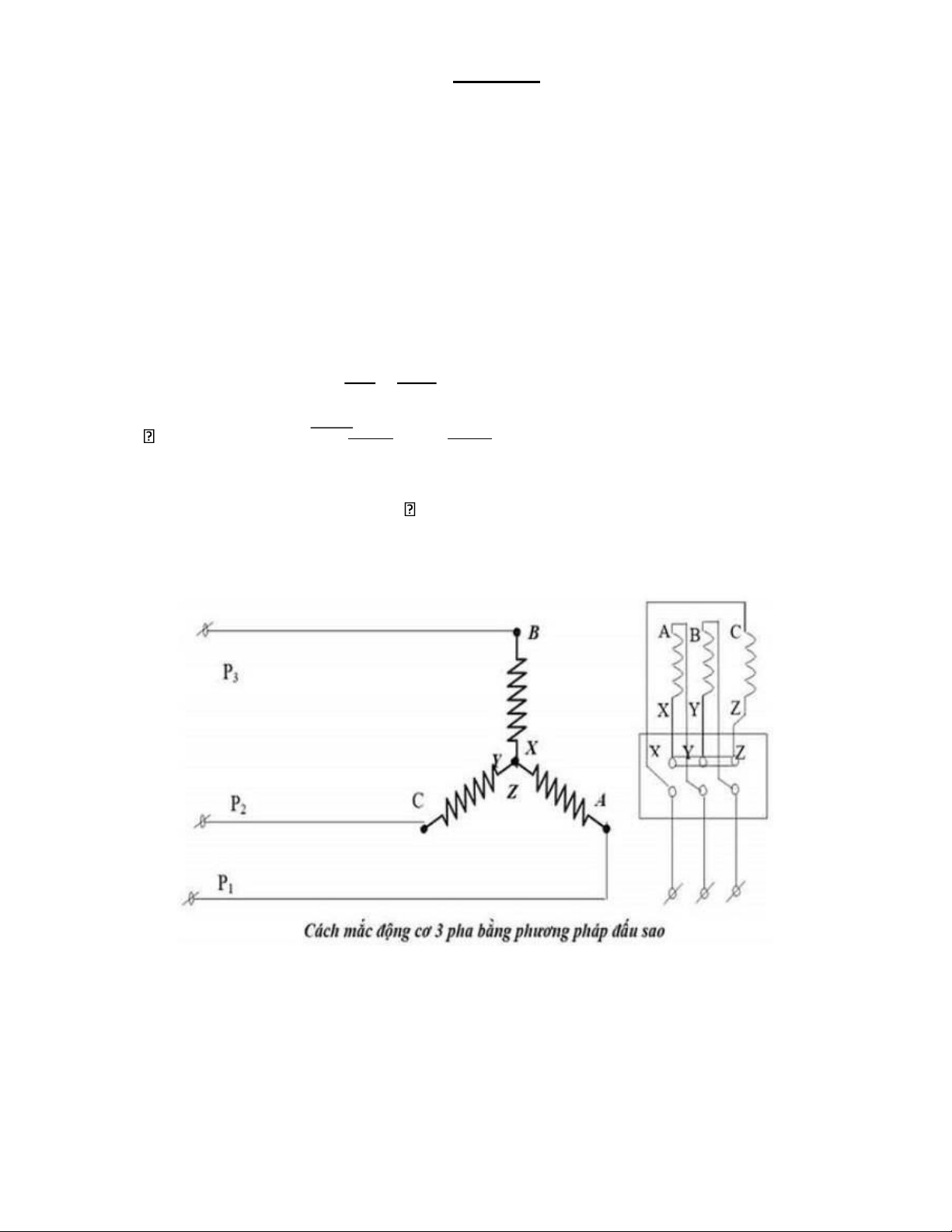

+ Với Uđm=380V=> Đấu nối Y  Sơ đồ đấu nối:
2. Tính chọn Aptomat, Contactor và Rơ le nhiệt cho tủ điện khởi động cho động cơ.
- Tính chọn Aptomat:
+Dòng điện tính toán đi trong mạch: lOMoAR cPSD| 58675420 Itt= 8,27(A)
+ Dòng điện bảo vệ Aptomat:
Ibv = (1,25 ÷1,5). Itt => Ibv = (10,34 ÷ 12,4) (A)
- Tính chọn Contactor:
+ Điện áp điều khiển (điện áp định mức): Uđk=380V
+ Dòng điện định mức:
CTT đặt trong tủ điện thì dòng điện định mức phải lấy thấp hơn 10% do điều kiện làm mát kém.
Iđm=0,9. Itt =0,9.8,27=7,443 (A) + Khả năng đóng, cắt:
Khả năng đóng= (4÷7). Iđm = (29,772 ÷ 52,101) (A)
Khả năng cắt= 10. Iđm = 82,7 (A)
- Tính chọn Rơ le nhiệt:
+ Dòng điện định mức:
Iđm= Pđm/(√3U. cosφ. η)= 3700/(√3. 380.0,8.0,83) =8,27(A)
 Dòng điện của tác động: Itd = (1,2÷1,3). Iđm=> Itd = (9,924÷ 10,751) (A) lOMoAR cPSD| 58675420 3. - Nguyên nhân:
+ Rơle nhiệt có các thông số chưa phù hợp với động cơ và contactor.
+ Dòng điện quá tải, tăng lên đột ngột khi động cơ đang hoạt động. + Đặc
điểm nhiệt độ không khí ở xung quanh môi trường lắp đặt rơle nhiệt - Cách khắc phục:
+ Chọn Rơ le nhiệt có thông số phù hợp với các thiết bị trong lưới điện và nhu cầu sử dụng.
4. 30 phút làm việc và 30 phút nghỉ là:
T = 7500*30 phút +7500*30 phút = 450000 phút
Thời gian làm việc và nghỉ theo giờ của động cơ là:
Tgiờ = T/60 = 450000/60 = 7500 giờ
Số thời gian động cơ cần bảo dưỡng tiếp điểm là:
7500/24 = 312,5 (ngày) ≈ gần 11 tháng
Vậy sau khoảng gần 11 tháng cần bảo dưỡng tiếp điểm của động cơ
