LƯƠNG PHƯỚC THỊNH
B1807018
BÁO CÁO ĐỒ ÁN CUỐI KỲ
KỸ THUẬT VI XỬ LÝ (CT141)
1. Mục tiêu và giới hạn của đề tài
Mục tiêu: thiết kế được mô hình mô phỏng quạt tự động đo nhiệt độ môi trường và hiển thị kết
quả đo được trên LED 7 đoạn

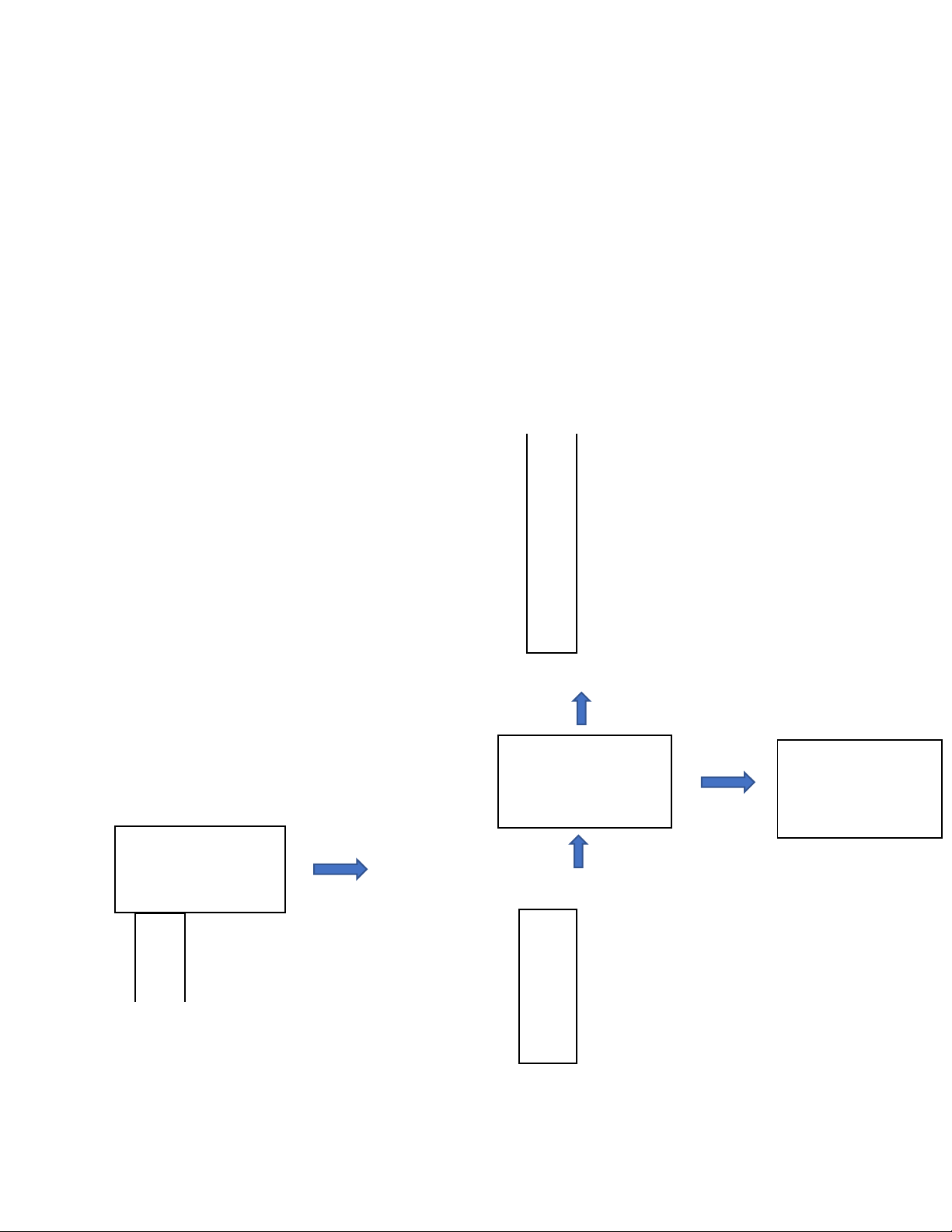

2. Sơ đồ khối
Input
Hin
th
LED 7
đoạn
Nhiệt
độ đo
được
Nhiệt
độ
cài
đặt
Hin
th
mức
Output
Output
Input
Nút
nhn
cài đặt
nhit
độ
ngưỡn
g
SCảm biến nhiệt đ
LM35
SP MSP430
Điều khiển motor
quạt DC
lOMoARcPSD| 58504431
3.Lựa chọn linh kiện
Đối với đề tài này:
- Chọn MSP430G2553 có tích hợp chức năng biến đổi ADC
- Sử dụng cảm biến nhiệt độ LM35 có ngõ ra là điện thế để có thể dùng chức năng biến đổi
ADCđược tích hợp trong chip vi điều khiển
- Chọn LED 7 đoạn anode chung
- IC giải mã 7447 cho LED 7 đoạn chuyển đổi từ mã BCD để tiết kiệm chân cho chip vi điều
khiển
- Opto PC817 làm đầu ra của vi điều khiển để điều khiển quạt
- Quạt DC 12V

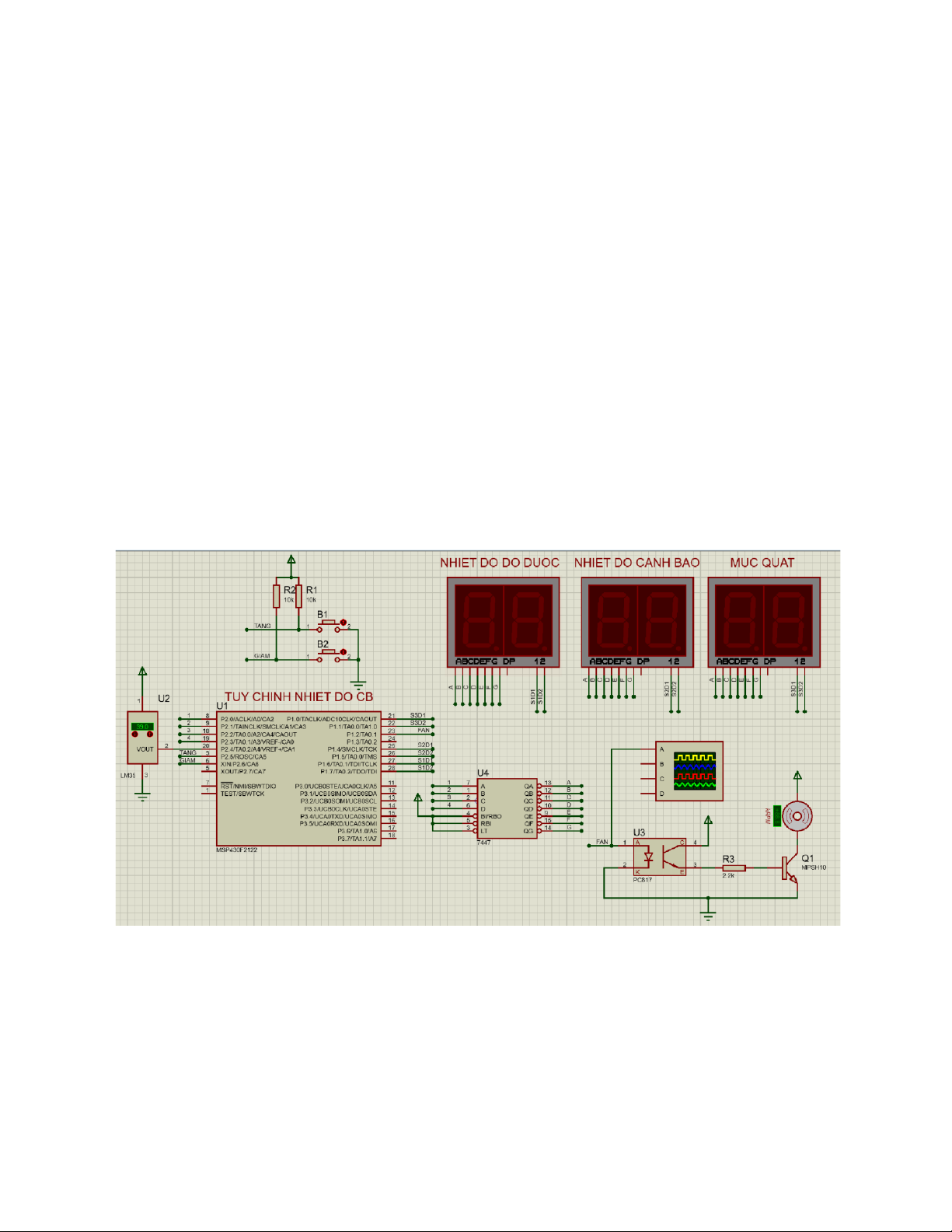

4. Mô hình mô phỏng
-Do chip MSP430G2553 mô phỏng không chính xác ADC trong Protues nên ta chọn chip tương
đương là MSP430F2122. Về GPIO chip này có đến 3 port nhiều hơn MSP430G2553 loại 20
chân chỉ có 2 Port vào ra (port 1 và port2). Nên trong mô phỏng chỉ dùng port 1 và port 2 của
chip MSP430F2122
-LED 7 đoạn được giải mã qua IC 7447 để tiết kiệm tài nguyên
lOMoARcPSD| 58504431

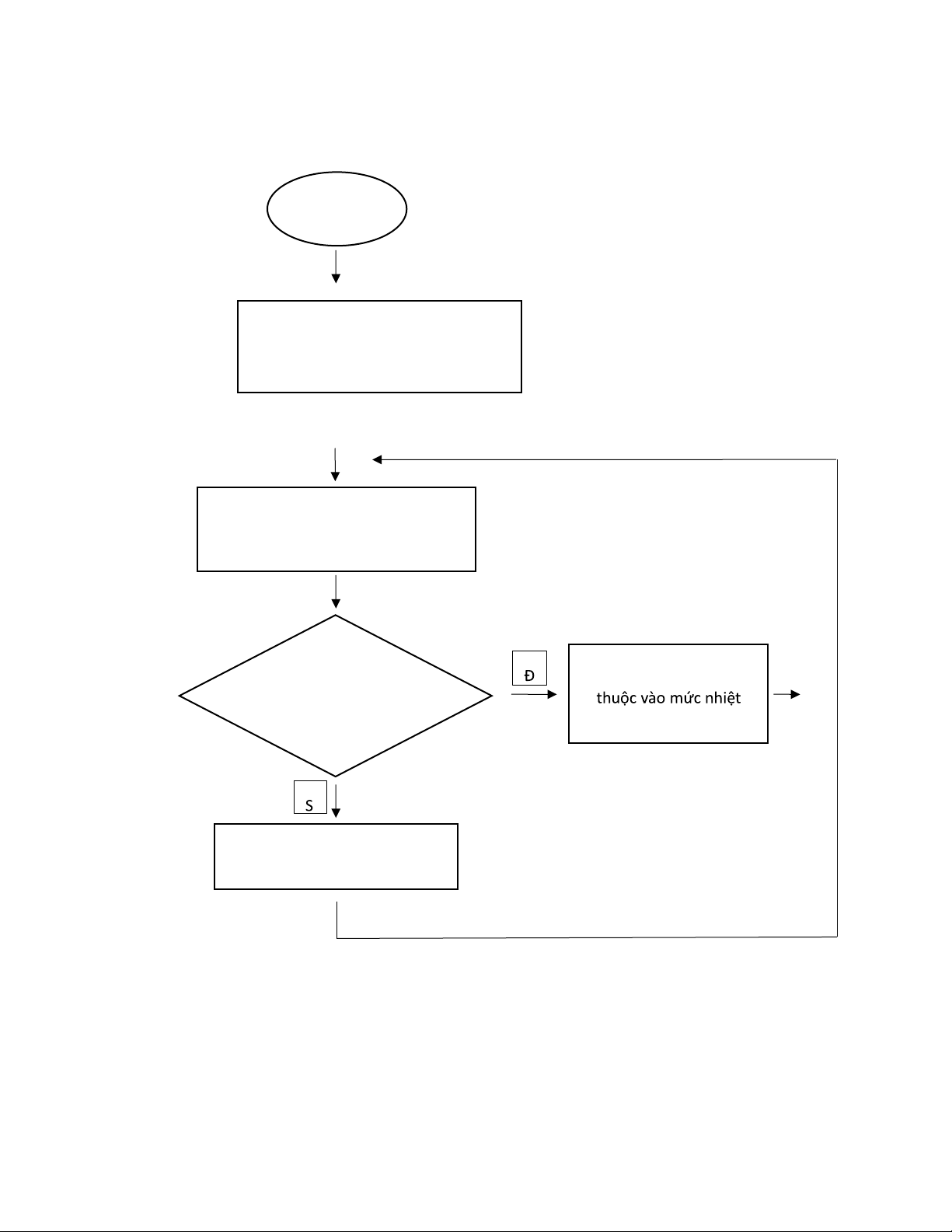

5. Lưu đồ giải thuật
Khởi tạo ngắt ngoài cho nút
nhấnKhởi tạo ADC10
Khởi tạo mã LED 7 đoạn
Khởi tạo xung PWM cho
Mô tả hoạt động
-LED 7 đoạn sẽ hiển thị nhiệt độ đo được từ cảm biến LM35 , nhiệt độ cài đặt và các mức nhiệt
-Nhiệt độ cài đặt có thể điều chỉnh tăng giảm bằng nút nhấn. Khi ấn TANG thì nhiệt độ ngưỡng
sẽ tăng lên 1 đơn vị, khi ấn GIAM thì nhiệt độ ngưỡng sẽ giảm lên 1 đơn vị.
BEGIN
motorHiển thị các thông tin
Đọc nhiệt độ từ cảm biến
Hiển thị nhiệt độ đo được
hhiê
Nhiệt độ đo
được> nhiệt độ
ngưỡng
Quạt quay(tốc độ ph
độ)
và hiển thị mức
Hiển thị nhiệt độ đo được
Hiển thị nhiệt độ cài đặt
lOMoARcPSD| 58504431
- Khi nhiệt độ đo được lớn hơn nhiệt độ ngưỡng quạt sẽ quay tùy theo từng mức nhiệt độ mà tốc độ
quạt nhanh hay chậm và LED 7 đoạn sẽ hiển thị mức nhiệt độ
-Nếu nhiệt độ đo được nhỏ hơn nhiệt độ ngưỡng thì quạt không quay hoặc đang quay thì sẽ quay chậm
dần rồi dừng hẳn. LED 7 hiển thị mức sẽ hiện mức 00
6. Chương trình chính
#include "msp430f2122.h"
void hienthi(int); void
hienthicanhbao(int); void
hienthimuc(int); int nhietdo,
giatri_nhietdo=28; void
in_out(void); void
timer(void); void
setPWM(void); int value;
int maled[10]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09};// ma BCD
void main(void)
{
WDTCTL = WDTPW + WDTHOLD; // Stop WDT
// KHAI BAO NGAT NGOAI CHO TANG/GIAM
P2IE |= BIT5+BIT6;
P2IES |= BIT5+BIT6;
P2IFG &= ~ (BIT5+BIT6);
// CHON TAN SO DCO
BCSCTL1 = CALBC1_1MHZ; // Set DCO range
DCOCTL = CALDCO_1MHZ;
// 1.5V ->1023 = ADC10MEM
// ADC10ON, interrupt enabled => CHON DIEN THE THAM CHIEU NOI LA 1.5
ADC10CTL0 = SREF_1+ ADC10SHT_2 + REFON + ADC10ON + ADC10IE;
lOMoARcPSD| 58504431
ADC10CTL1 |= INCH_4;
ADC10AE0 |= BIT4; // A4 ADC option select
P1DIR |= BIT6+BIT7+BIT4+BIT5+BIT0+BIT1; // P1.6 = hang chuc, P1.7 = hang don vi
P2DIR |= BIT0+BIT1+BIT2+BIT3;// xuat data ra led 7 doan
// DIEU KHIEN QUAT
in_out();
timer();
setPWM();
value=333;
_BIS_SR(GIE);
while(1)
{
TACCR1=value;
ADC10CTL0 |= ENC + ADC10SC; // Sampling and conversion start
// XUAT NHIET DO NGUONG CANH BAO
// HIEN THI DUOC NHIET DO RA LED 7SEG
nhietdo=ADC10MEM*150/1023;
hienthi(nhietdo);
hienthicanhbao(giatri_nhietdo);
if( nhietdo < giatri_nhietdo )
{
value=0; // MUC 0
hienthimuc(0);
lOMoARcPSD| 58504431
}
if(giatri_nhietdo <= nhietdo&&nhietdo<=33)
{
value=333 +150; // MUC 1
hienthimuc(1);
}
if(33 < nhietdo&&nhietdo<=38)
{
value=333 +300; // MUC 2
hienthimuc(2);
}
if(38 < nhietdo)
{
value=933; // MUC 3
hienthimuc(3);
}
}
}
#pragma vector=TIMER0_A0_VECTOR
__interrupt void Timer0_A0 (void)
{ TACCR1 = value; }
// ADC10 interrupt service routine
#pragma vector=ADC10_VECTOR
__interrupt void ADC10_ISR(void)
{
__bic_SR_register_on_exit(CPUOFF); // Clear CPUOFF bit from 0(SR)
}
// INTERRUPT ISR
lOMoARcPSD| 58504431
#pragma vector=PORT2_VECTOR
__interrupt void TANG_GIAM(void)
{
// AN TANG NHIET DO
if(P2IFG&BIT5)
{giatri_nhietdo +=1; if
(giatri_nhietdo==100)
giatri_nhietdo=28;
}
P2IFG &= ~BIT5; //
AN GIAM NHIET DO
if(P2IFG&BIT6)
{giatri_nhietdo -=1; if
(giatri_nhietdo==35)
giatri_nhietdo=28;
}
P2IFG &= ~BIT6;
}
// HIEN THI NHIET DO RA LED 7SEG
void hienthi(int so_hien_thi)
{
int so_chuc,so_donvi;
so_chuc=so_hien_thi/10;
so_donvi=so_hien_thi%10;
P1OUT = BIT7;
P2OUT = maled[so_donvi];
__delay_cycles(1000);
lOMoARcPSD| 58504431
P1OUT = BIT6;
P2OUT = maled[so_chuc];
__delay_cycles(1000);
}
// hien thi nhiet do canh bao void
hienthicanhbao(int nhietdo_canhbao)
{ int
so_chuc,so_donvi;
so_chuc=nhietdo_canhbao/10;
so_donvi=nhietdo_canhbao%10;
P1OUT = BIT5;
P2OUT = maled[so_donvi];
__delay_cycles(1000);
P1OUT = BIT4;
P2OUT = maled[so_chuc];
__delay_cycles(1000);;
}
// HIEN THI SO MUC
void hienthimuc(int so_muc)
{
P1OUT = BIT1;
P2OUT = maled[so_muc];
__delay_cycles(1000);
lOMoARcPSD| 58504431
P1OUT = BIT0;
P2OUT = maled[0];
__delay_cycles(1000);
}
// DIEU KHIEN QUAT
void in_out(void)
{ P1DIR |= BIT2;
P1SEL |= BIT2; } void
timer(void)
{
CCTL0=CCIE;
TACTL = TASSEL_2 + MC_1;
} // SMCLK, up mode void
setPWM(void)
{
CCR0=999; // PWM tan so 1kHZ
CCTL1 = OUTMOD_7; // CCR1 reset/set
}
lOMoARcPSD| 58504431

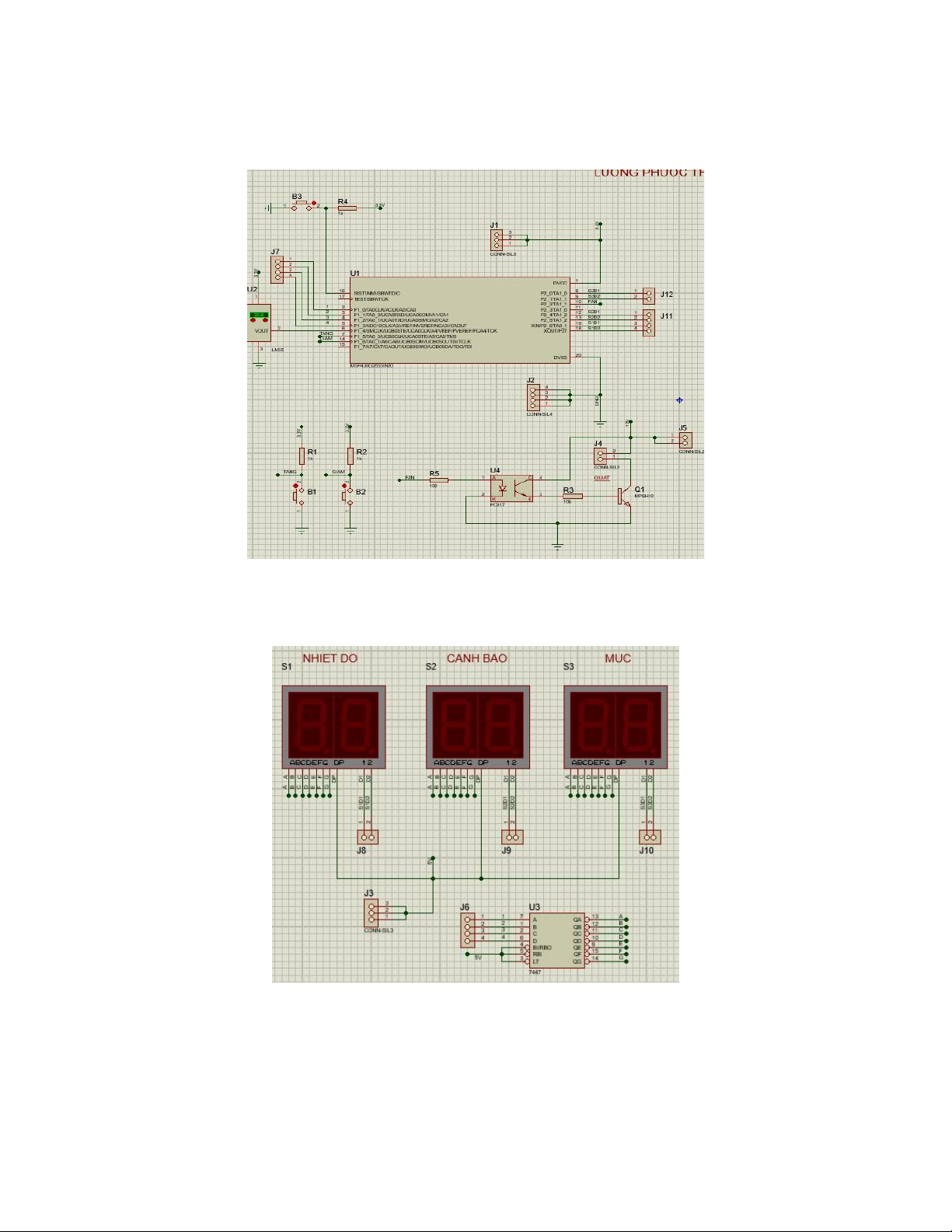

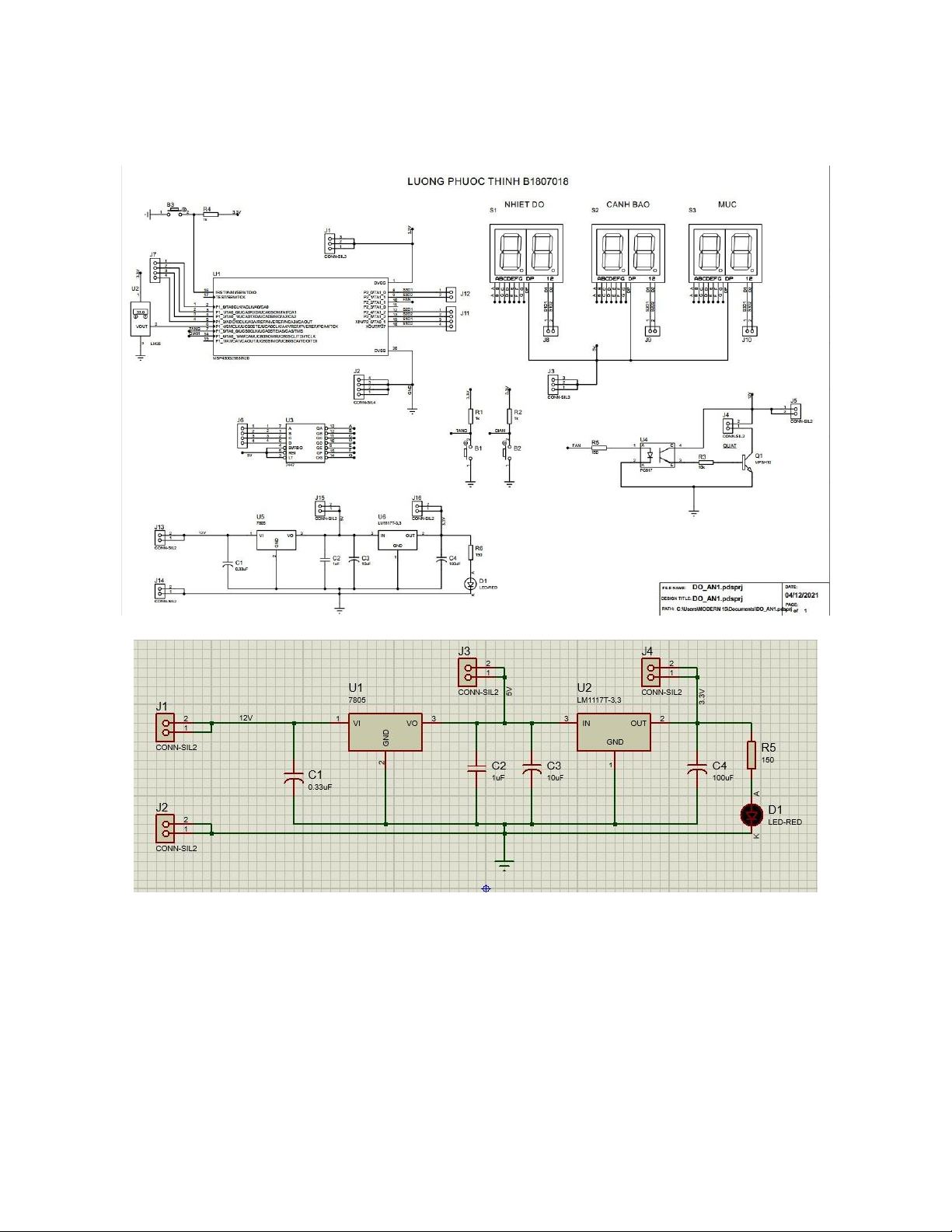

7. Sơ đồ nguyên lý mạch thực tế
Khối nguồn
lOMoARcPSD| 58504431
Khối điều khiển
Khối hiển thị
lOMoARcPSD| 58504431

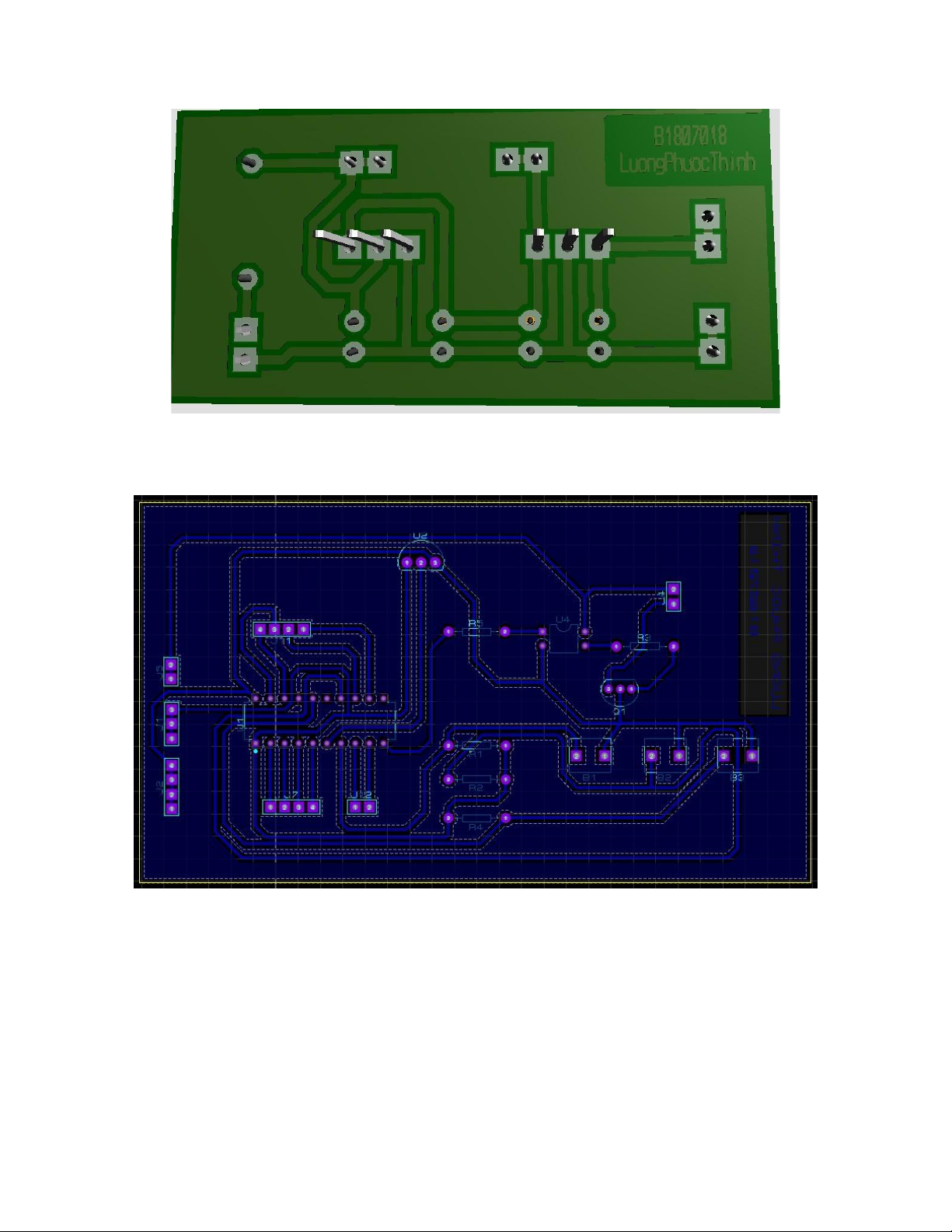

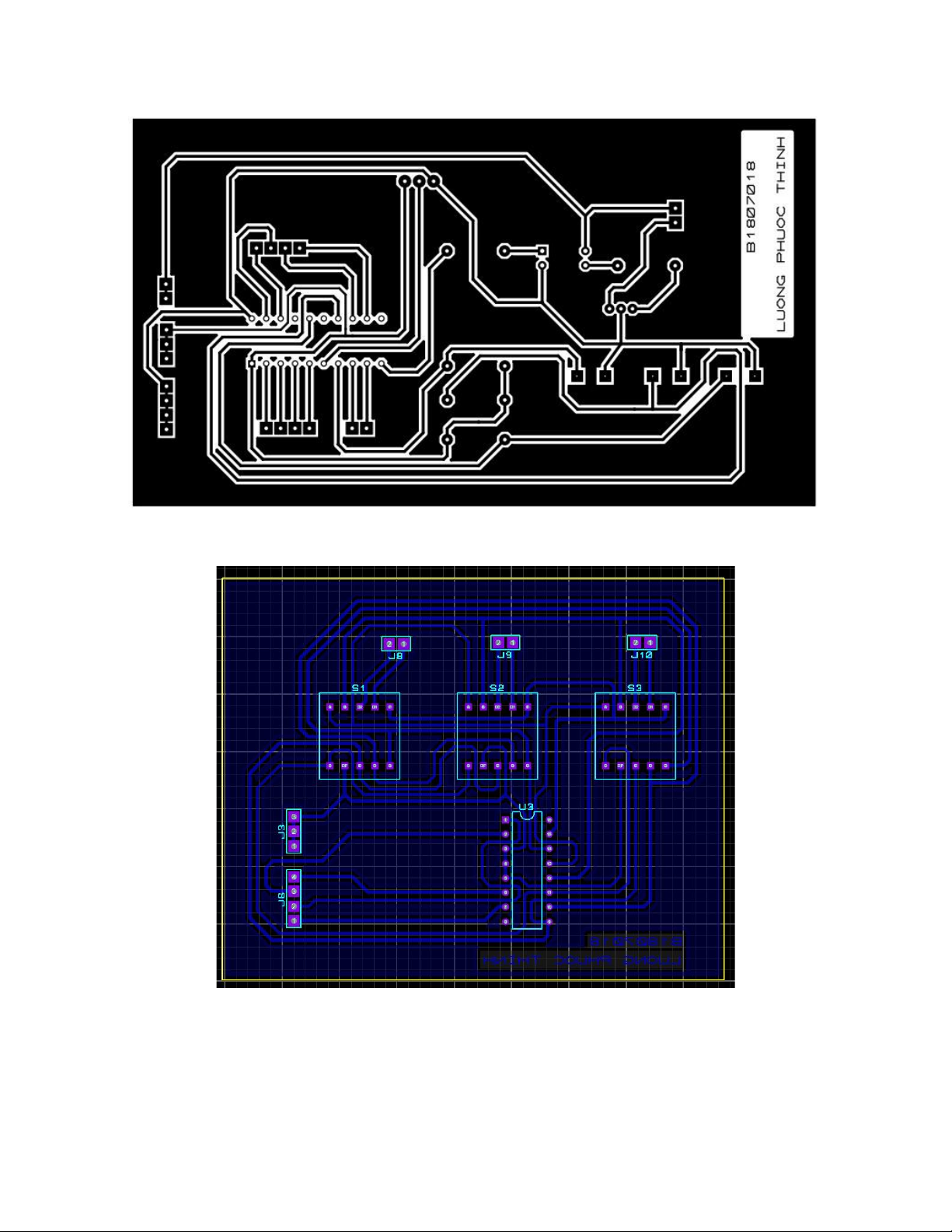

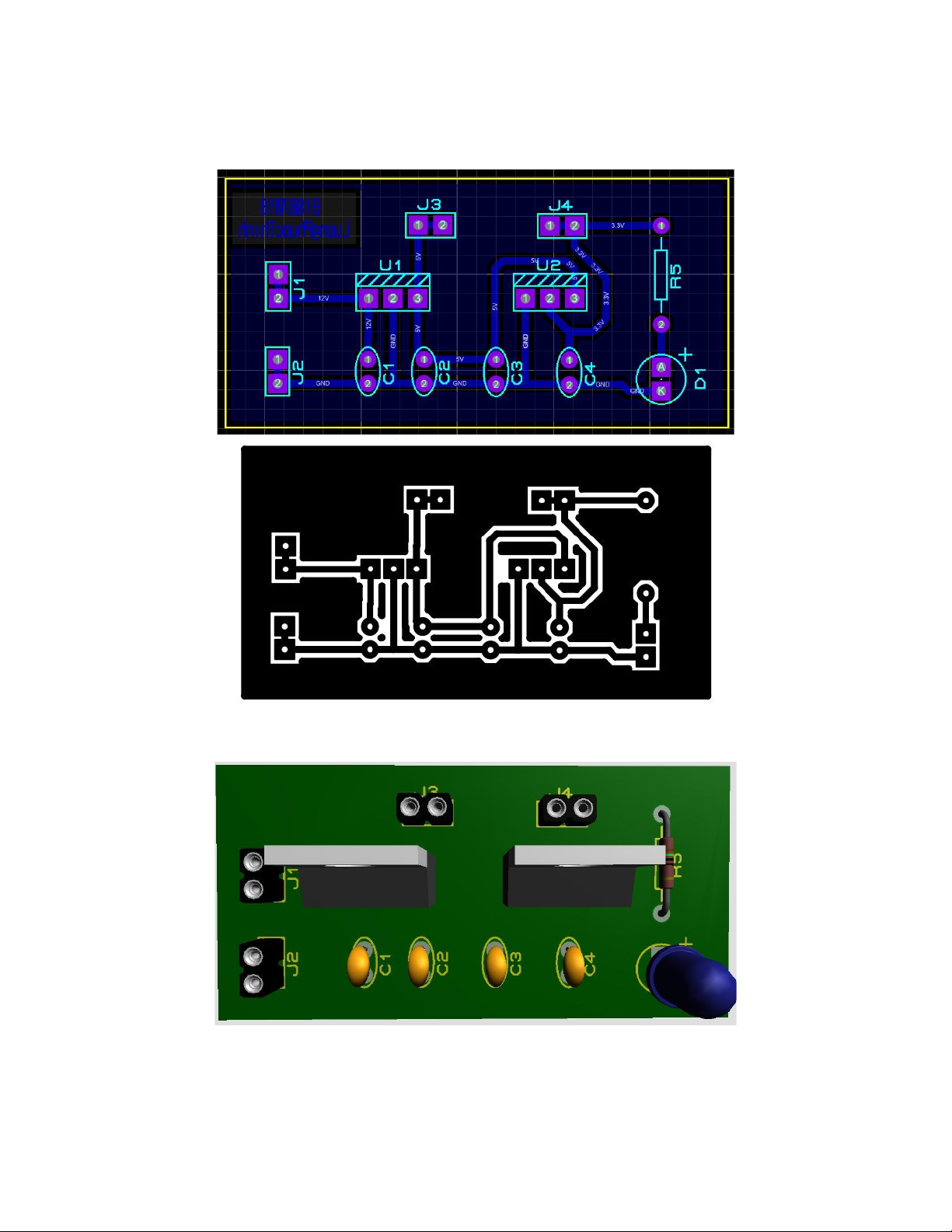

8. Mạch in PCB layout Khối nguồn
lOMoARcPSD| 58504431

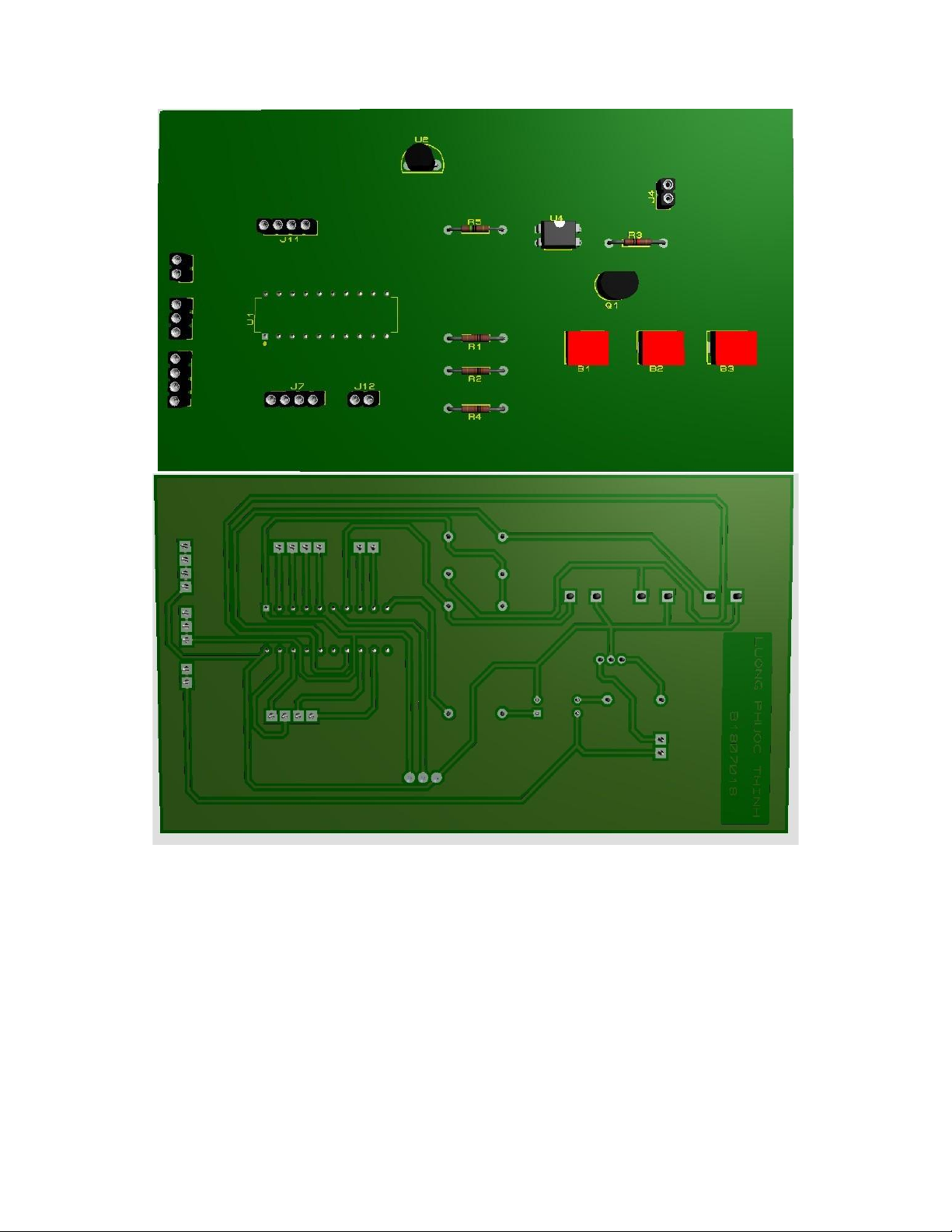

Khối điều khiển
lOMoARcPSD| 58504431
lOMoARcPSD| 58504431

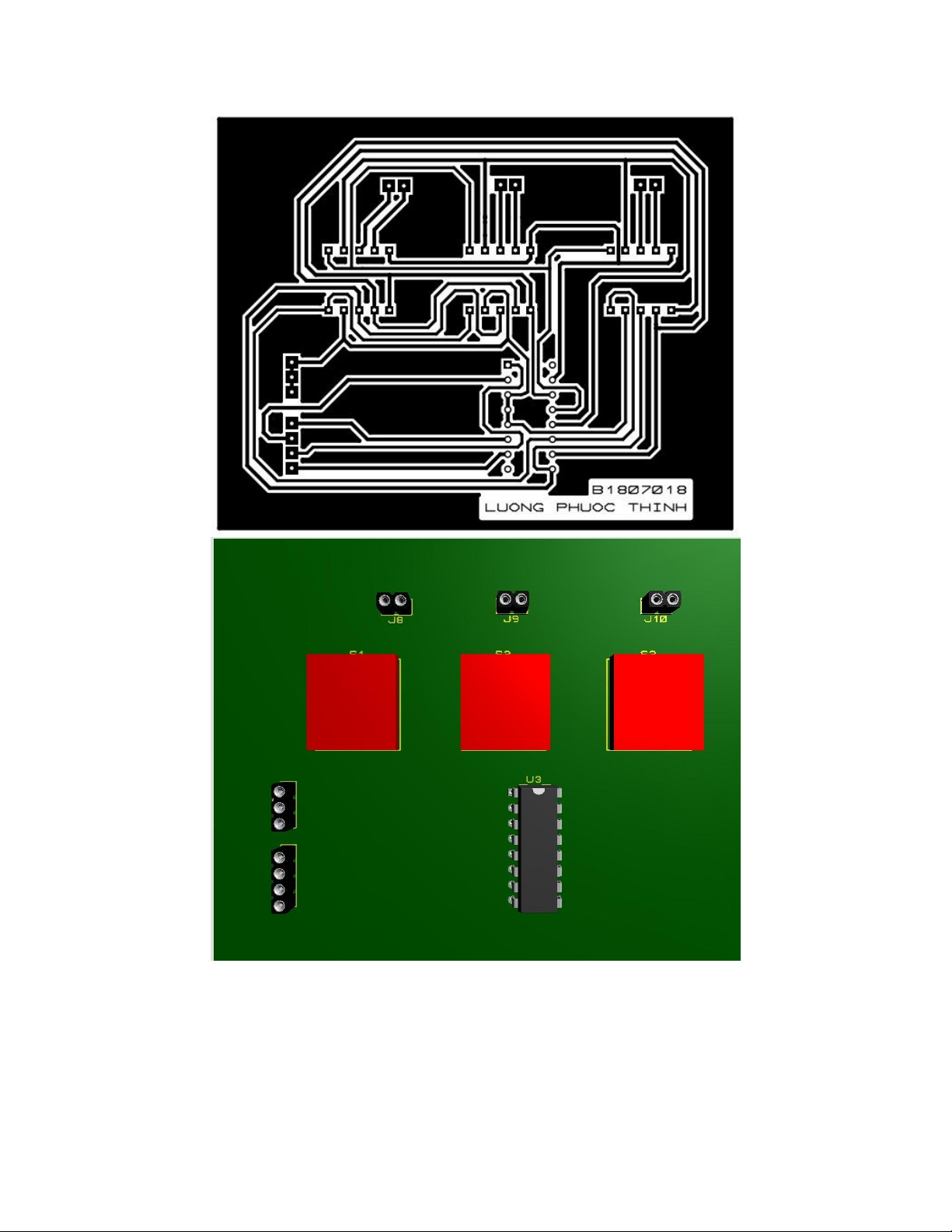

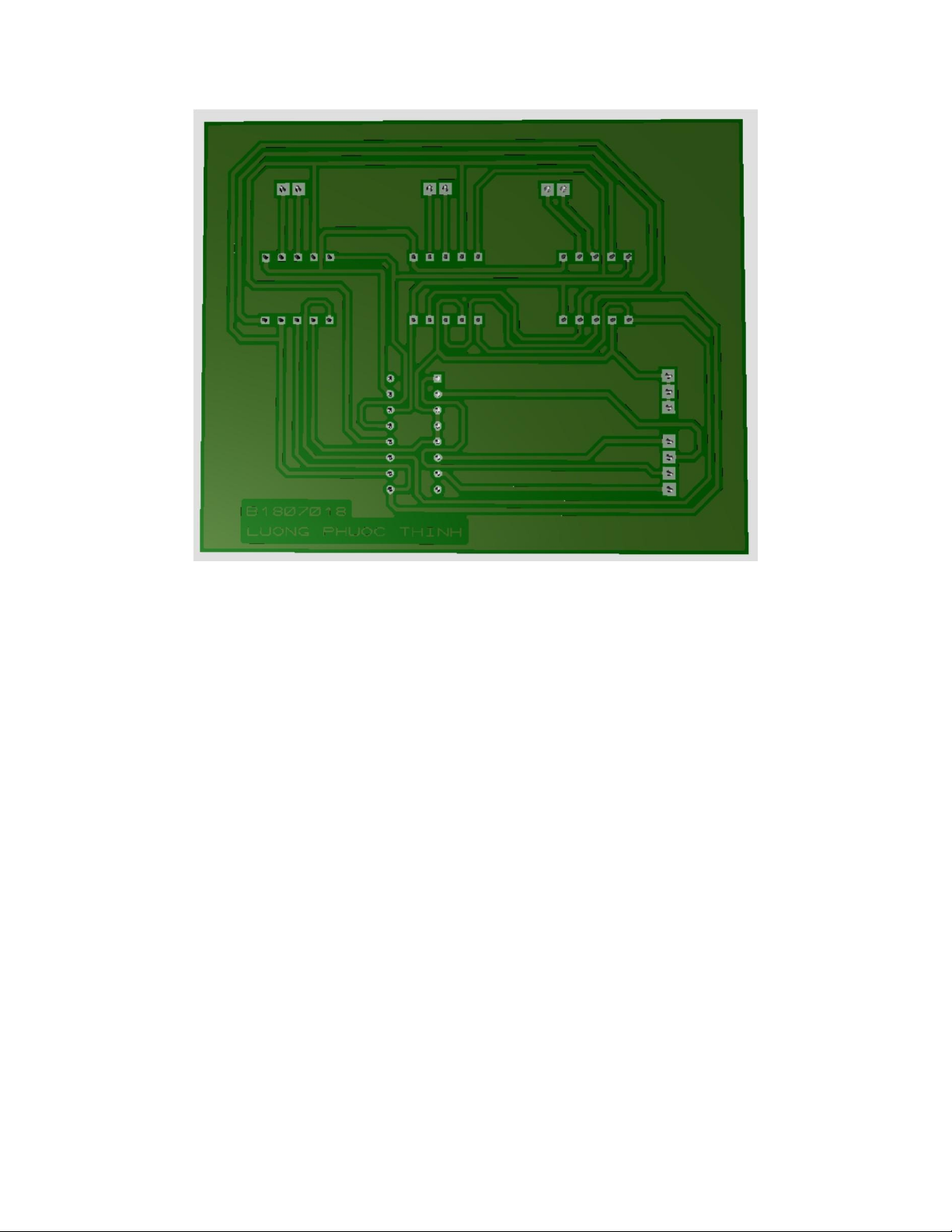

Khối hiển thị
lOMoARcPSD| 58504431
lOMoARcPSD| 58504431
9.Kết luận đề tài
- Mô hình mô phỏng quạt tự động dùng cảm biến nhiệt độ LM35 điều khiển quạt DC, hiển thị
thông số nhiệt độ ra LED 7 đoạn hoạt động ổn
-Nhược điểm: chưa thực hiện được chức năng cài đặt theo thời tiết từng mùa
