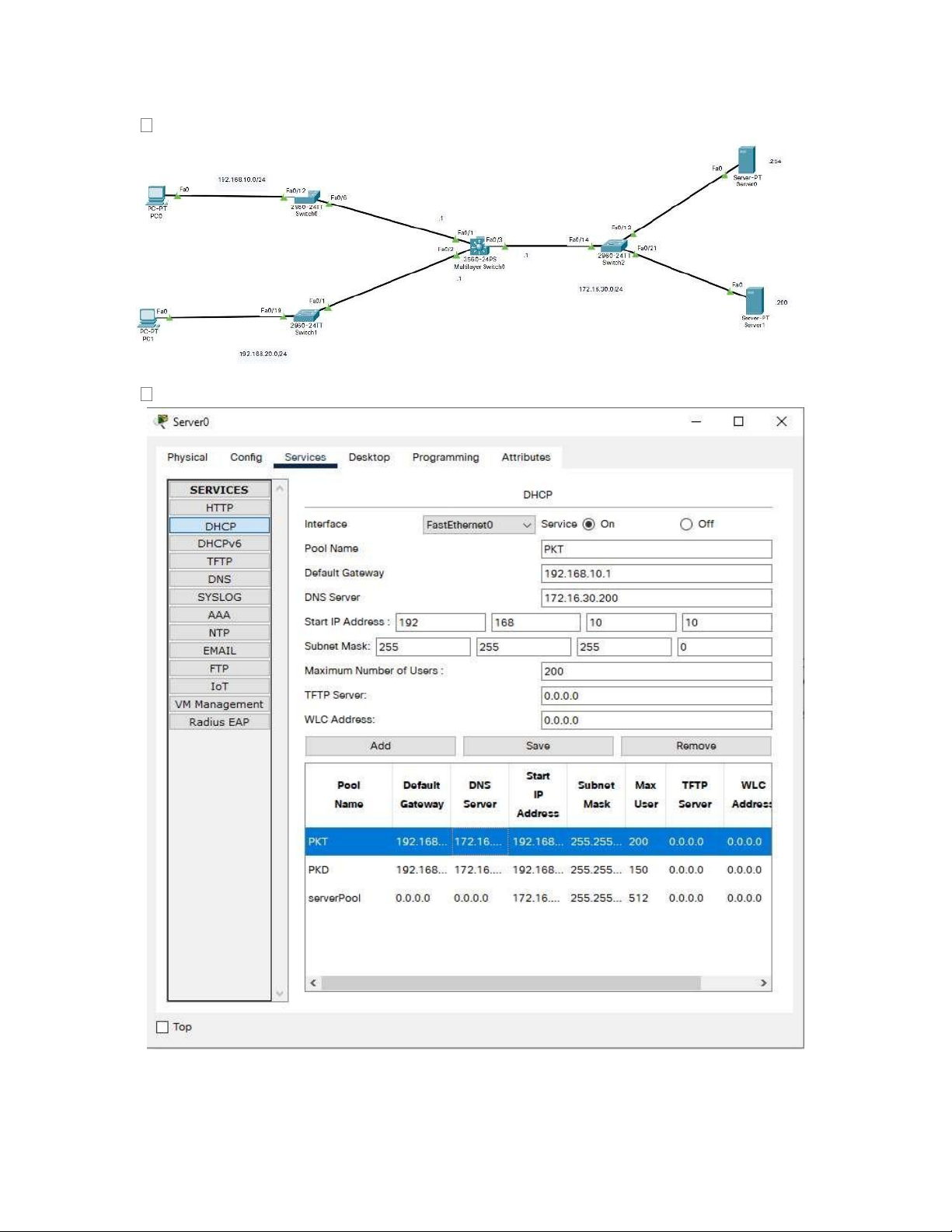

lOMoAR cPSD| 58728417 Sơ đồ mạng
Cấu hình Server0 (DHCP Server):
Ảnh 1: Cấu hình DHCP cho broadcast domain 192.168.10.0/24 lOMoAR cPSD| 58728417

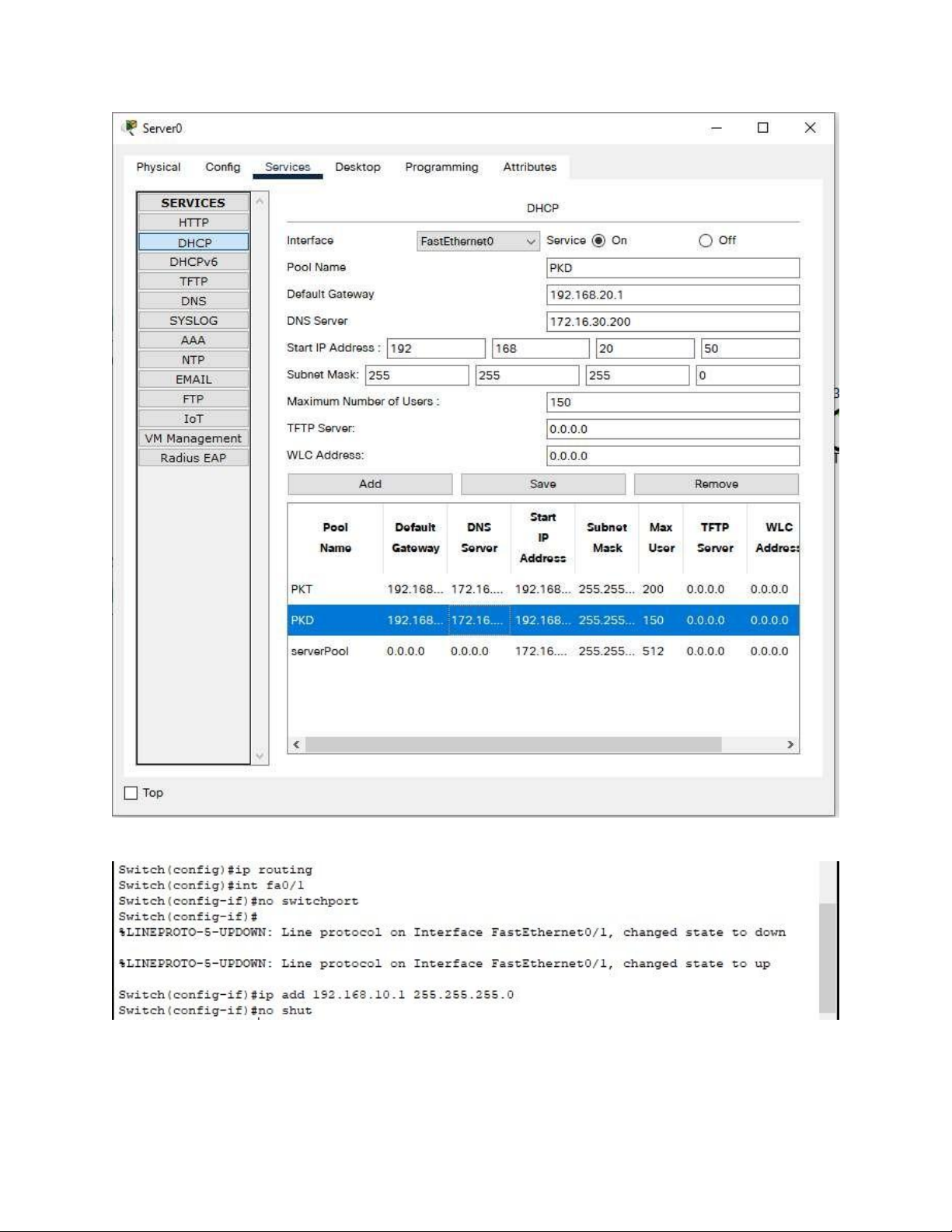

Ảnh 2: Cấu hình DHCP cho broadcast domain 192.168.20.0/24
Ảnh 3: Gán địa chỉ IP cho port Fa0/1 của Multilayer Switch0 lOMoAR cPSD| 58728417

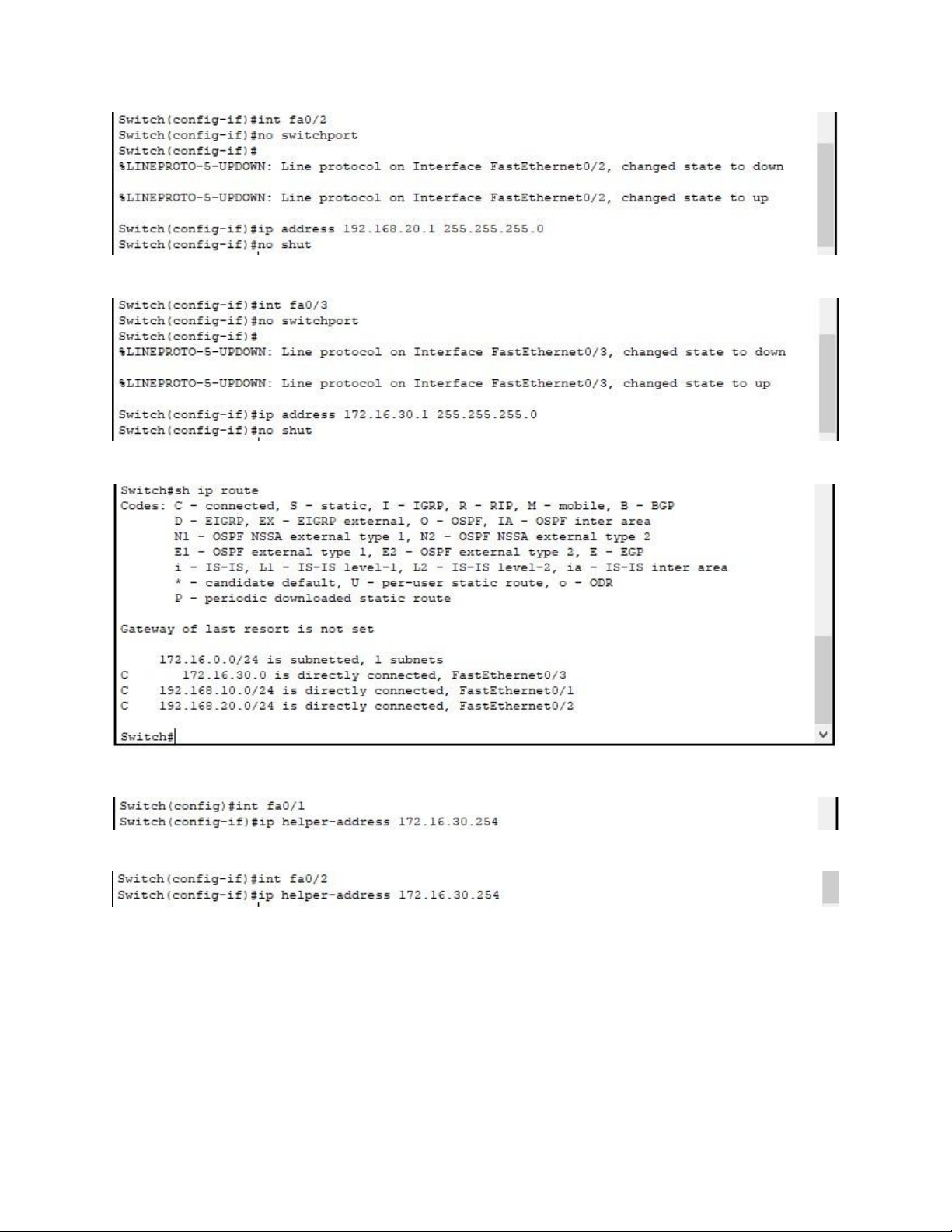

Ảnh 4: Gán địa chỉ IP cho port Fa0/2 của Multilayer Switch0
Ảnh 5: Gán địa chỉ IP cho port Fa0/3 của Multilayer Switch0
Ảnh 6: Bảng định tuyến của Multilayer Switch0
Ảnh 7: Cấu hình DHCP Relay cho port Fa0/1 của Multilayer Switch0
Ảnh 8: Cấu hình DHCP Relay cho port Fa0/2 của Multilayer Switch0 lOMoAR cPSD| 58728417

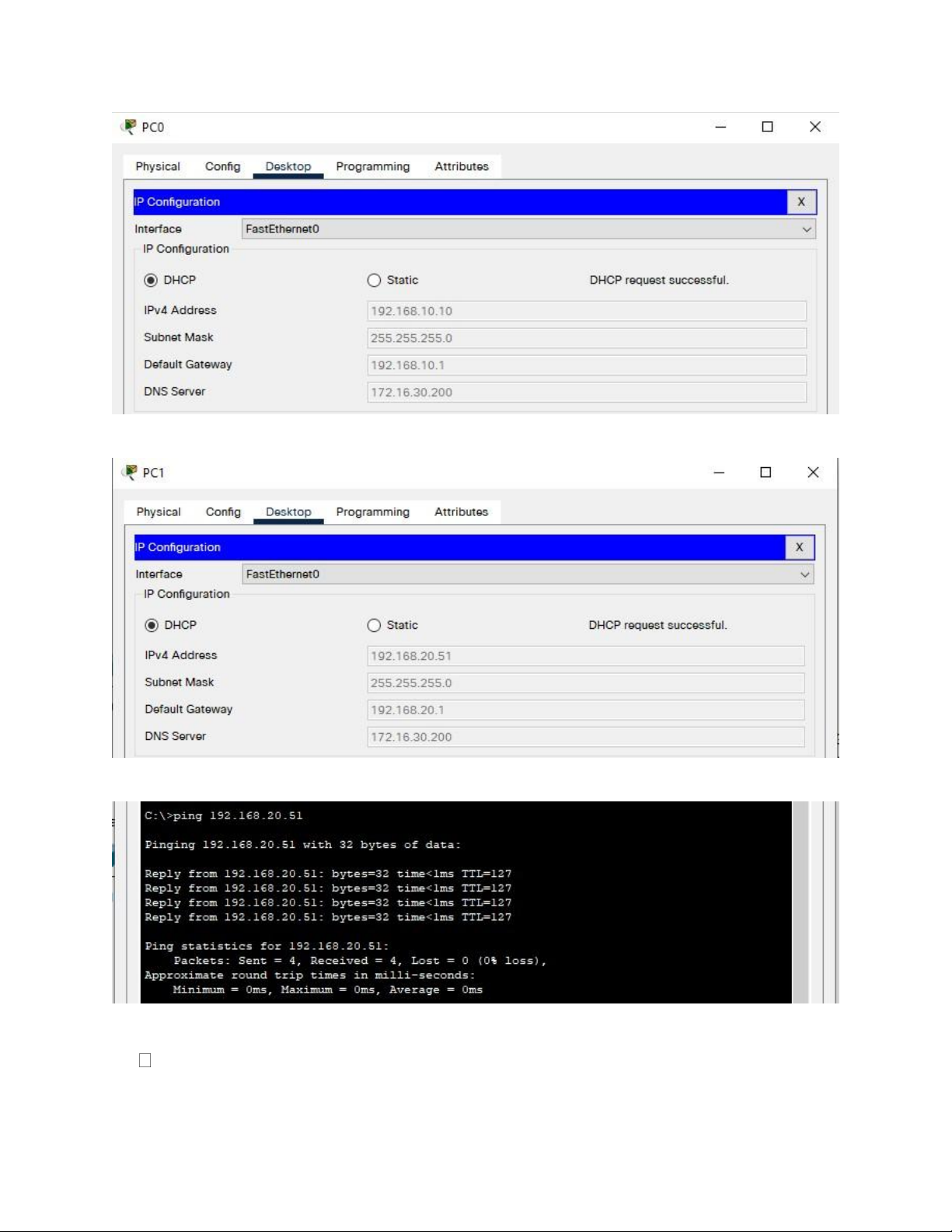

Ảnh 9: DHCP cấp phát IP cho PC0
Ảnh 9: DHCP cấp phát IP cho PC1
Ảnh 10: Ping từ PC0 đến PC1 Cấu hình DNS Server lOMoAR cPSD| 58728417

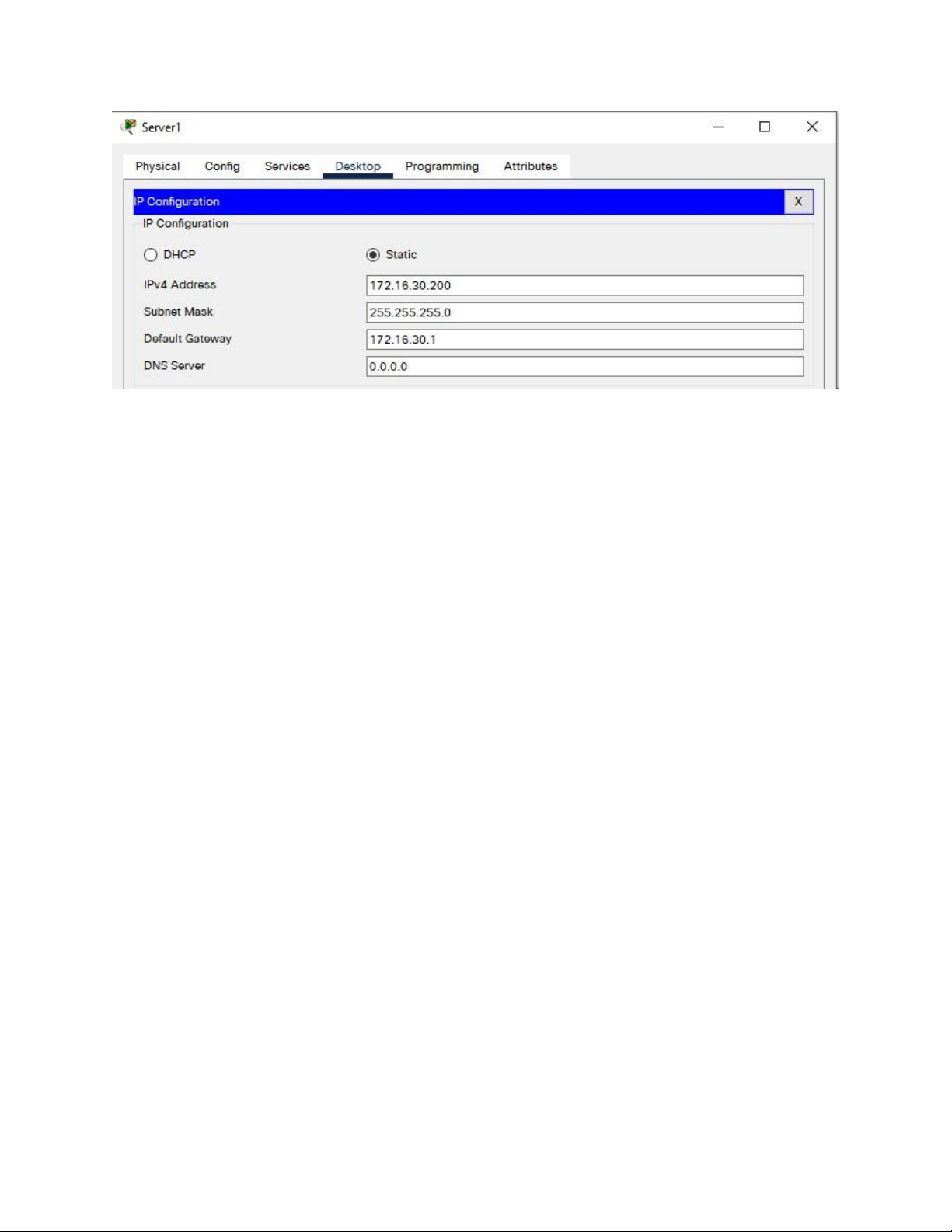

Ảnh 11: Gán IP cho DNS Server lOMoAR cPSD| 58728417
Ảnh 12: Gán Domain Name và địa chỉ phân giải lOMoAR cPSD| 58728417

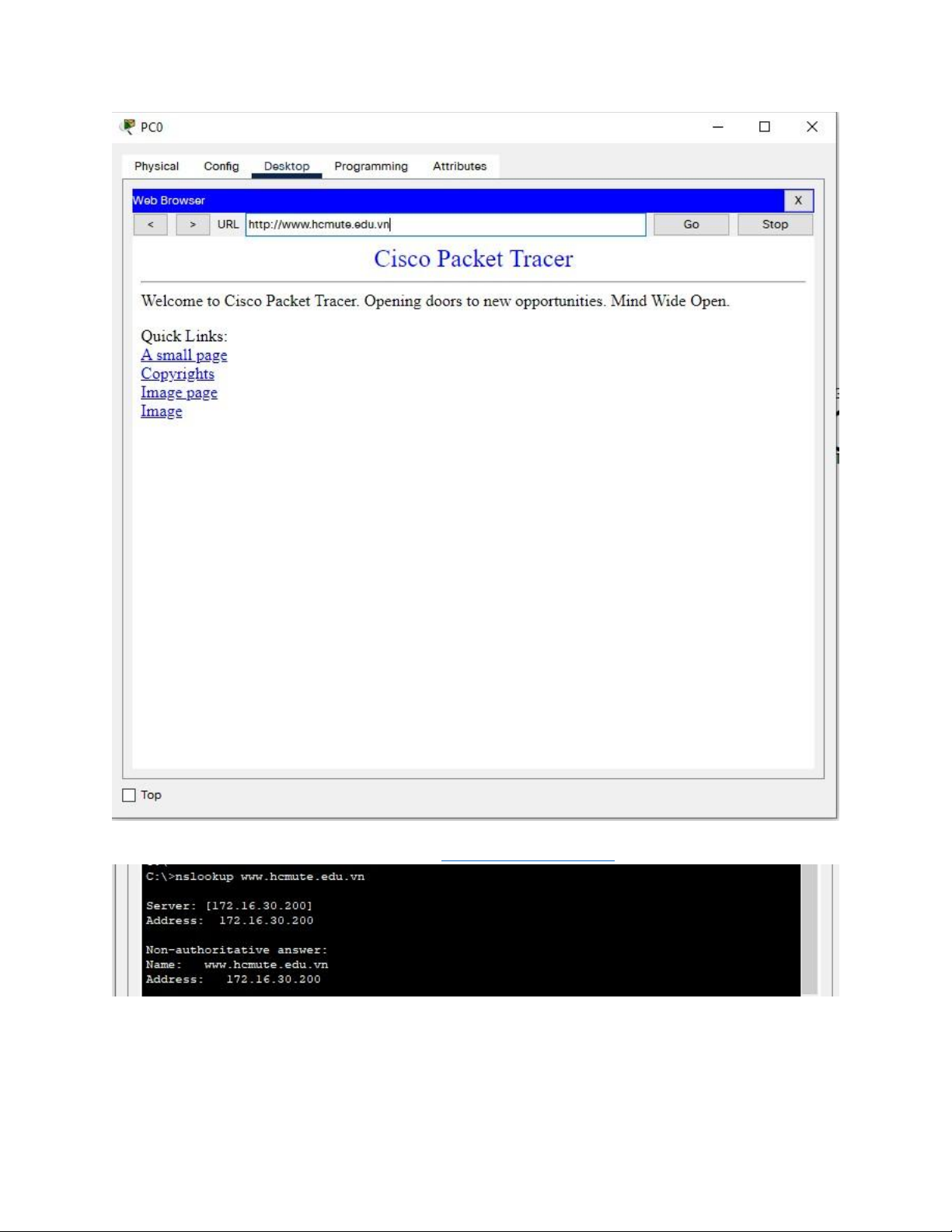

Ảnh 13: Truy cập vào www.hcmute.edu.vn trên PC0
Ảnh 14: Phân giải tên miền www.hcmute.edu.vn
