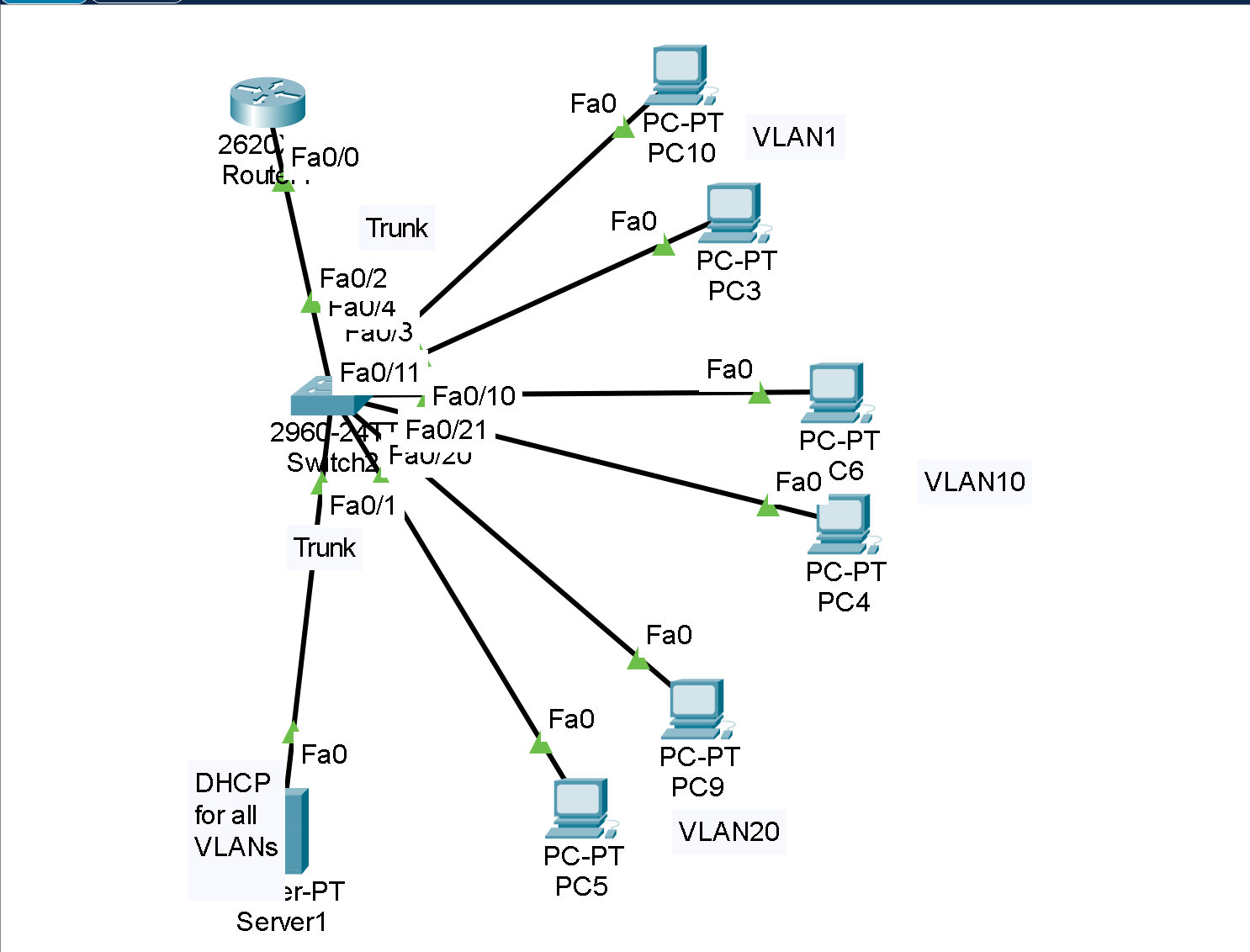

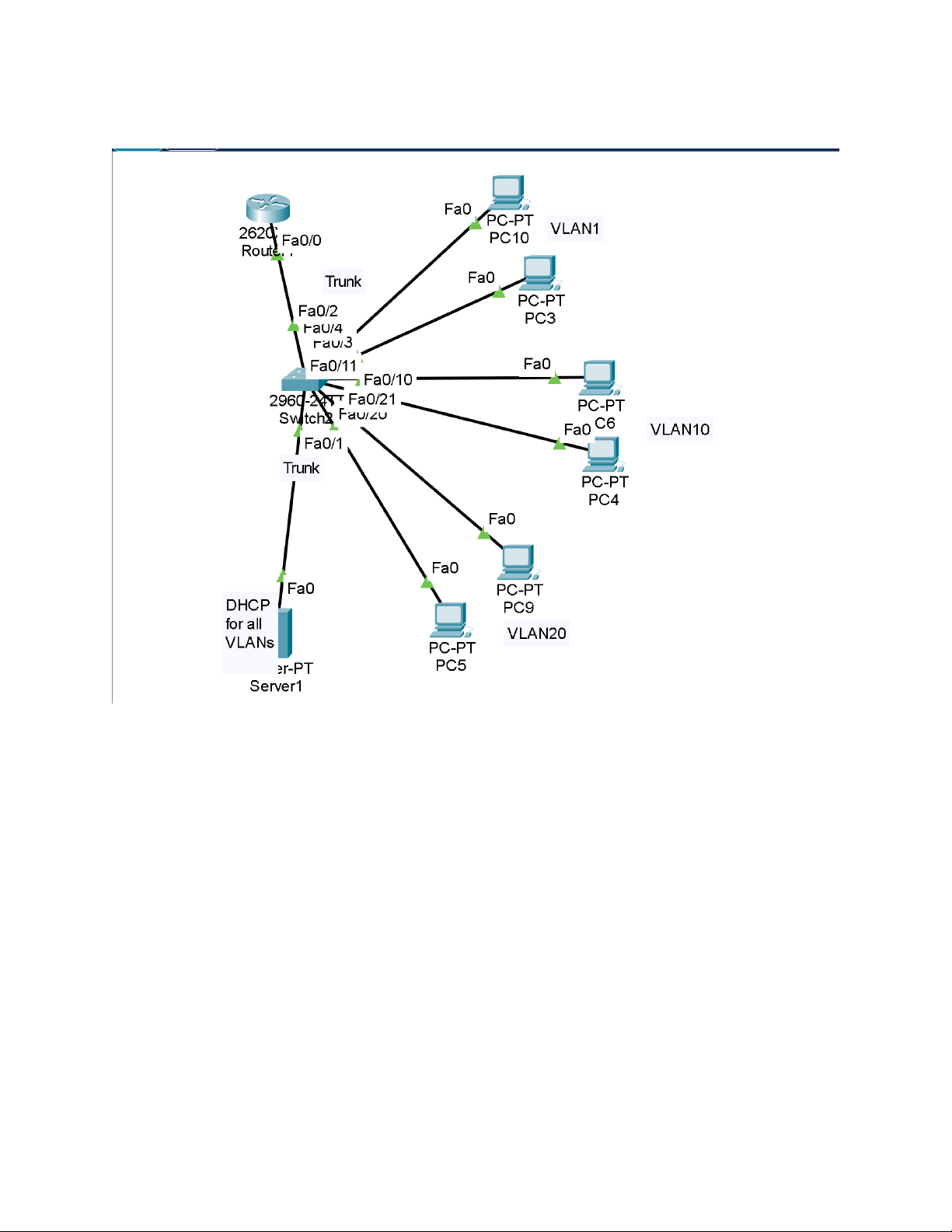

VÍ DỤ 1:

CÁC BƯỚC CẤU HÌNH :

Cấu hình Router (2620)

Router> enable

Router# conf t

Router(config)# hostname Router

Router(config)# no ip domain-lookup

! Tạo các subinterface cho từng VLAN

Router(config)# interface fa0/0.1

Router(config-subif)# encapsulation dot1Q 1 native

Router(config-subif)# ip address 192.168.1.1 255.255.255.0

Router(config)# interface fa0/0.10

Router(config-subif)# encapsulation dot1Q 10

Router(config-subif)# ip address 192.168.2.1 255.255.255.0

Router(config)# interface fa0/0.20

Router(config-subif)# encapsulation dot1Q 20

Router(config-subif)# ip address 192.168.3.1 255.255.255.0

Router(config-subif)# no shutdown

Cấu hình DHCP Server (Server1)

ip dhcp pool VLAN1

network 192.168.1.0 255.255.255.0

default-router 192.168.1.1

ip dhcp pool VLAN10

network 192.168.2.0 255.255.255.0

default-router 192.168.2.1

ip dhcp pool VLAN20

network 192.168.3.0 255.255.255.0

default-router 192.168.3.1

Cấu hình Switch (2960)

Switch> enable

Switch# conf t

! Tạo các VLAN

Switch(config)# vlan 1

Switch(config)# vlan 10

Switch(config)# vlan 20

! Gán cổng vào VLAN

Switch(config)# int fa0/10

Switch(config-if)# switchport mode access

Switch(config-if)# switchport access vlan 10

Switch(config)# int fa0/20

Switch(config-if)# switchport mode access

Switch(config-if)# switchport access vlan 20

! Cấu hình trunk lên router

Switch(config)# int fa0/1

Switch(config-if)# switchport mode trunk

Switch(config-if)# switchport trunk encapsulation dot1q

Kiểm tra

Switch# show vlan brief

Router# show ip interface brief

PC> ipconfig /renew

PC> ping 192.168.2.1

Ý NGHĨA VÀ MỤC ĐÍCH

Phân tách VLAN trên Switch

Định tuyến liên VLAN

Cấu hình DHCP theo VLAN

Kiểm tra bằng ping và show ip interface brief.
