Chương 5: PHẦN TỬ HỮU HẠN TRONG BÀI TOÁN HAI CHIỀU
1-
TỔNG QUAN

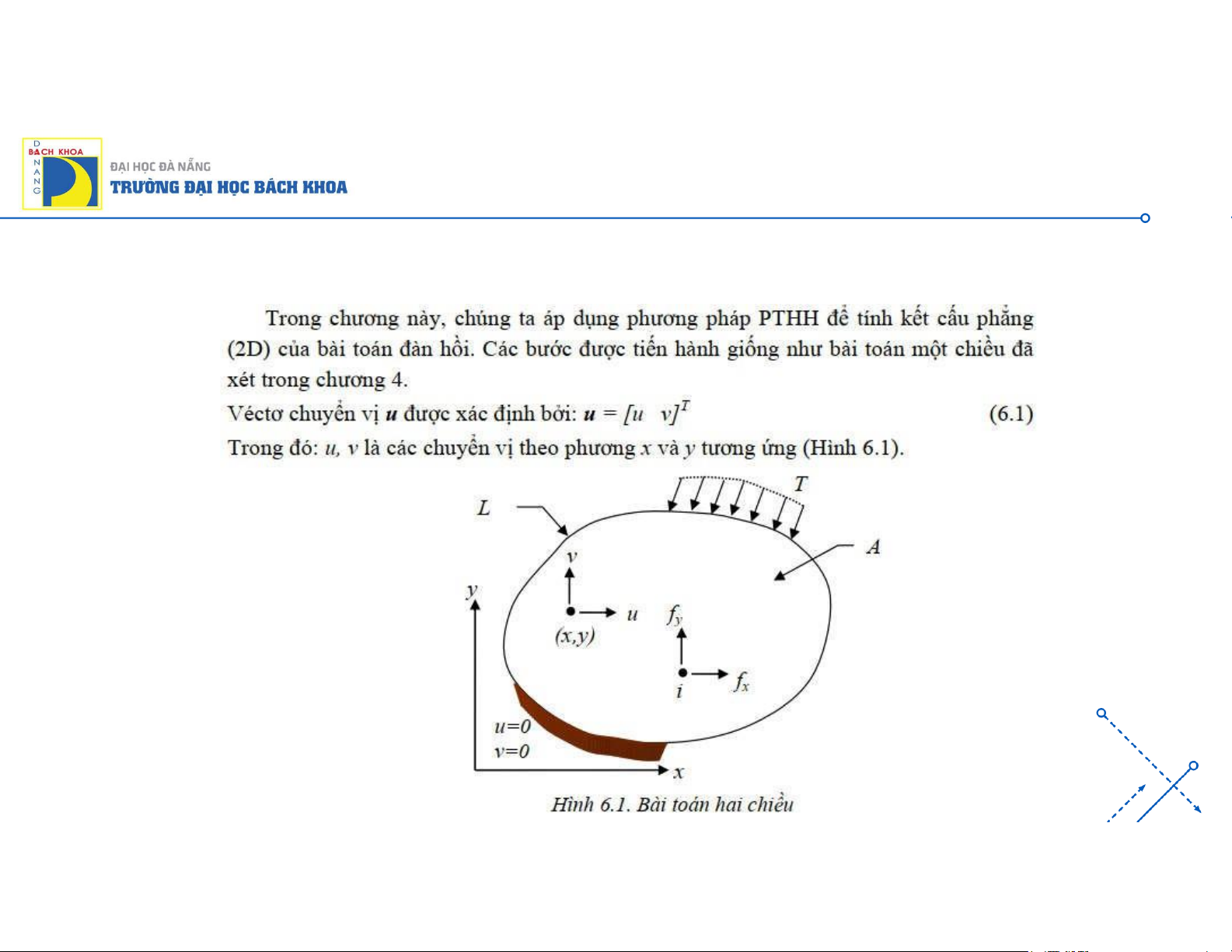

1

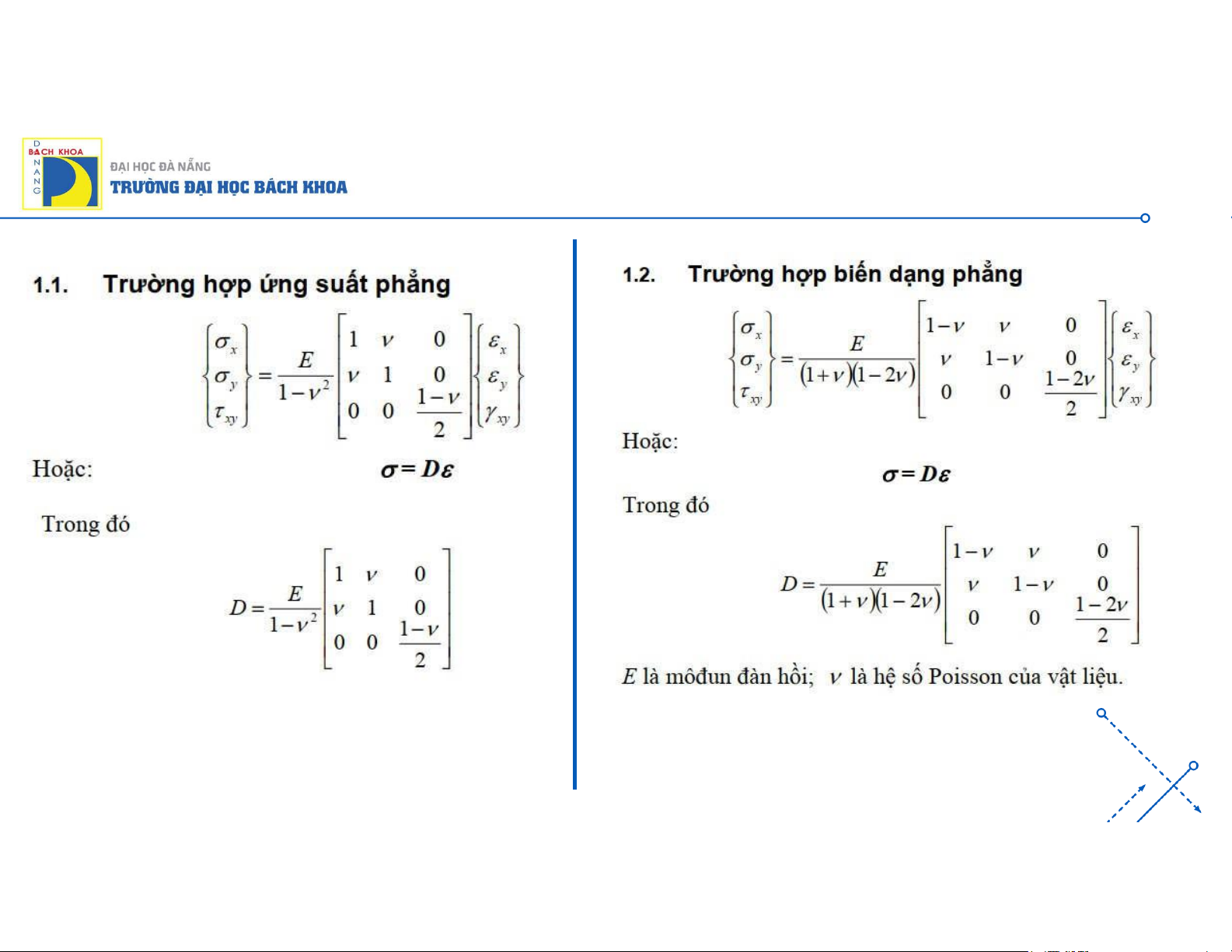

2
2-
MÔ HÌNH PTHH

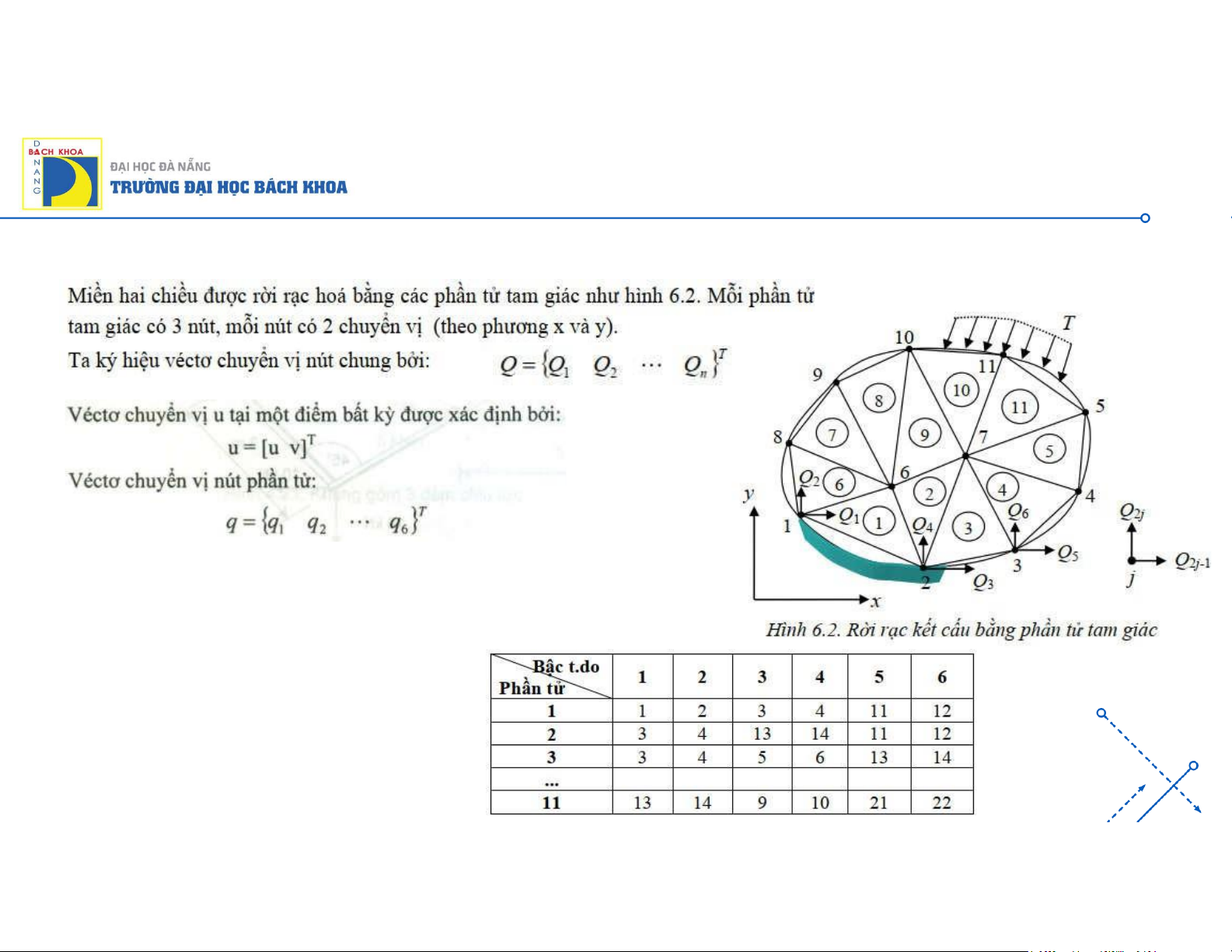

Bảng ghép nối các phần t
Qui ước: Đường đi từ nút đầu đến nút cuối
trong mỗi phần tử theo chiều ngược chiều
kim đồng hồ.
3

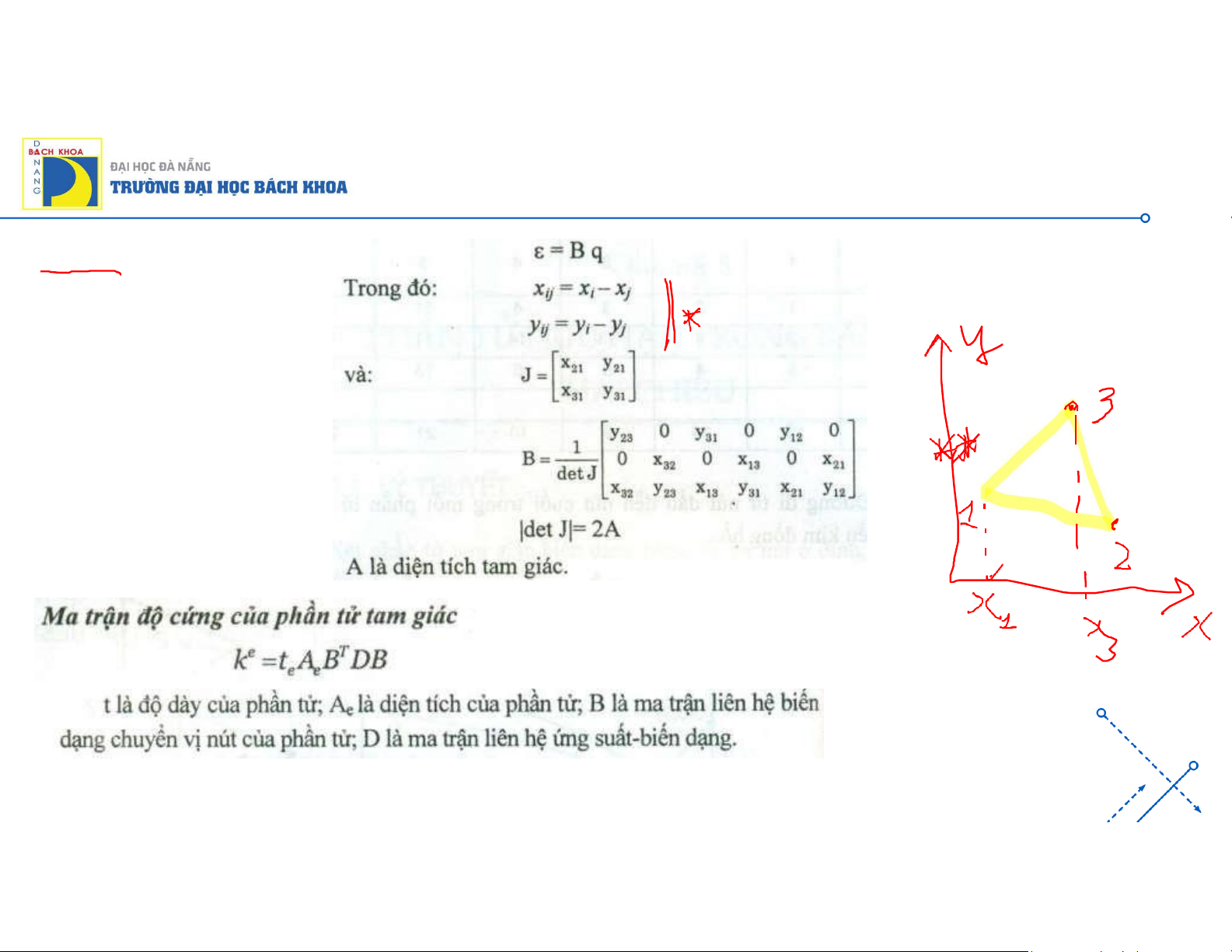

Biến dạng được xác định bởi:
4
Giả sử cạnh
l1-2 chịu tác dụng của lực kéo Tx và Ty (Hình 6.5)
Ứng suất chính và phương chính được xác định nhờ vòng Mohr ứng suất.
5
3-

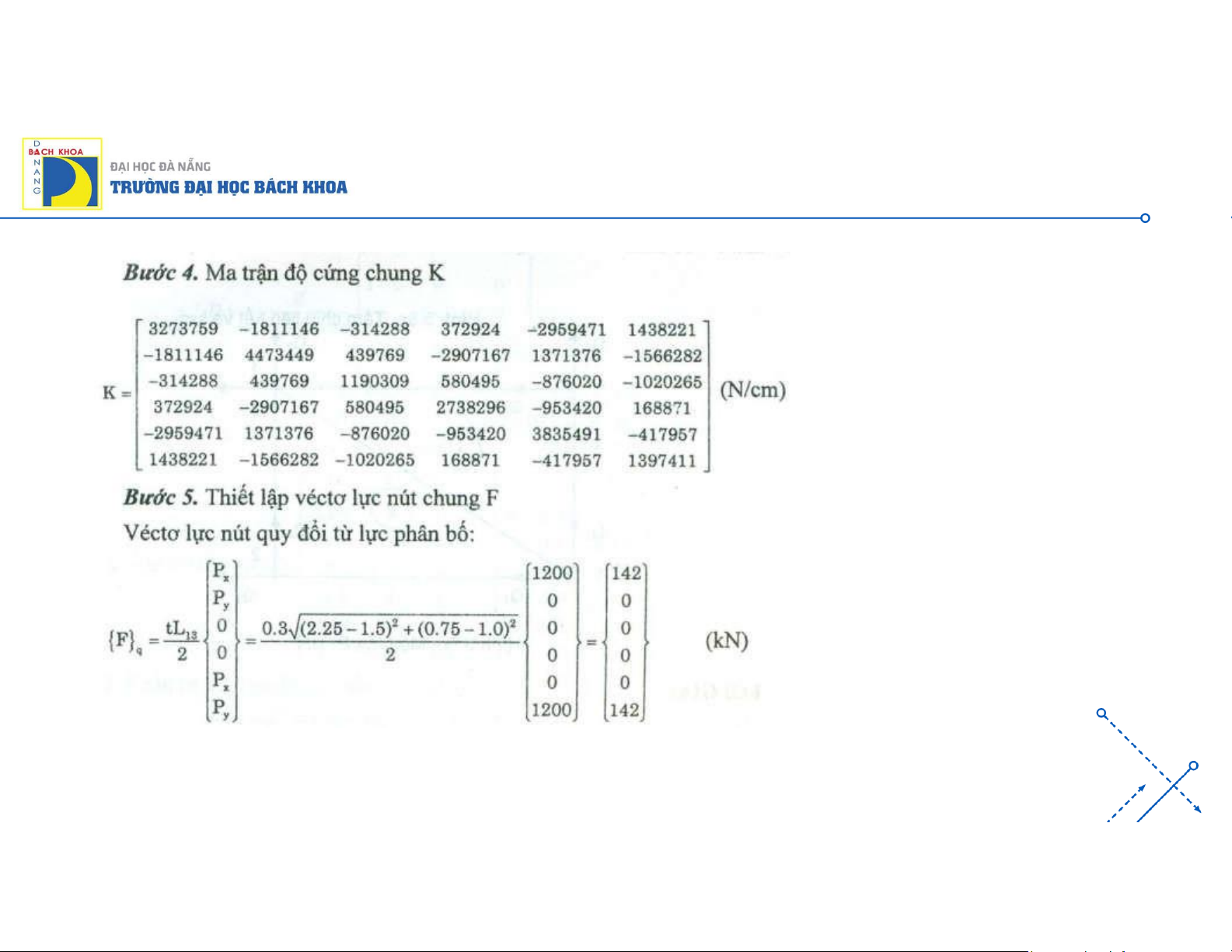

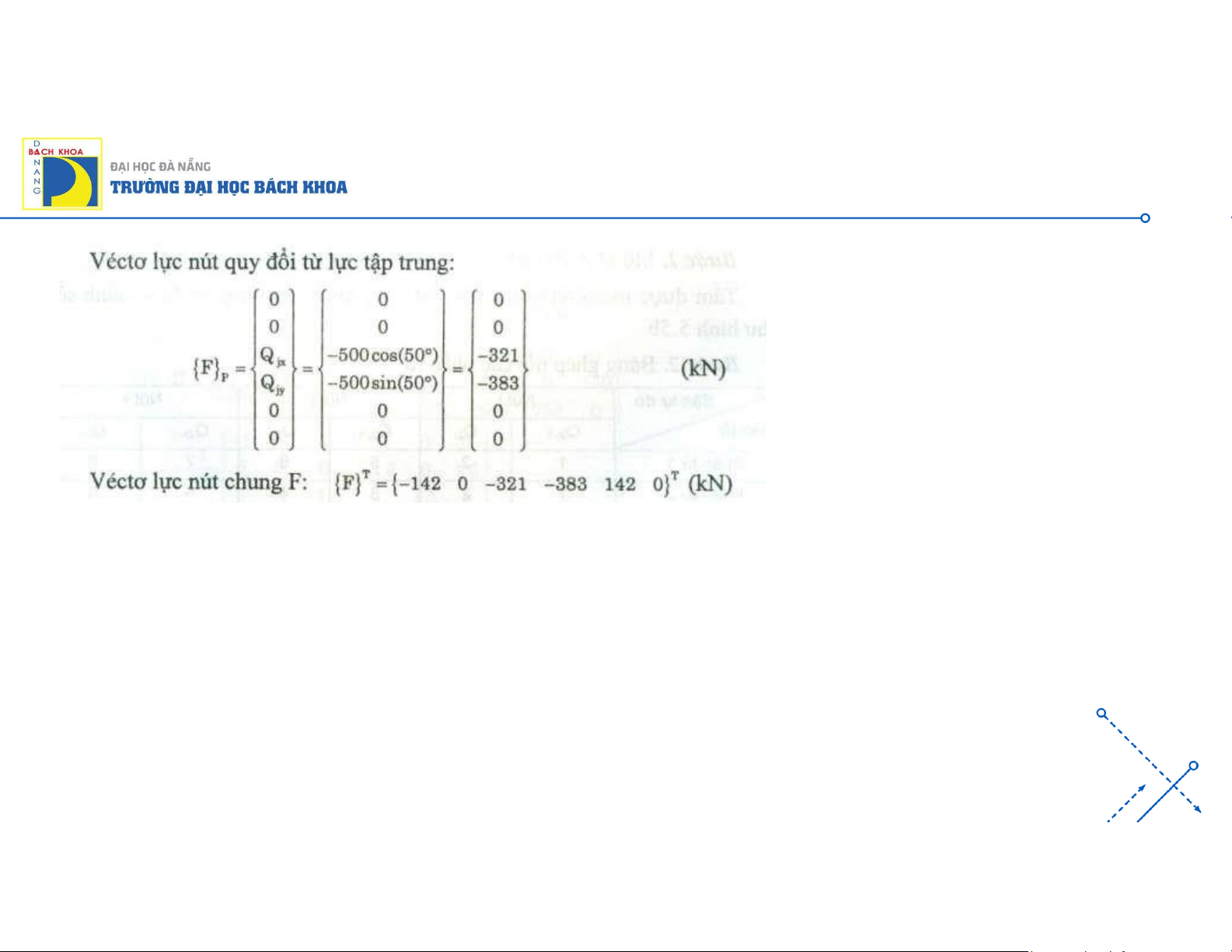

VÍ DỤ 1

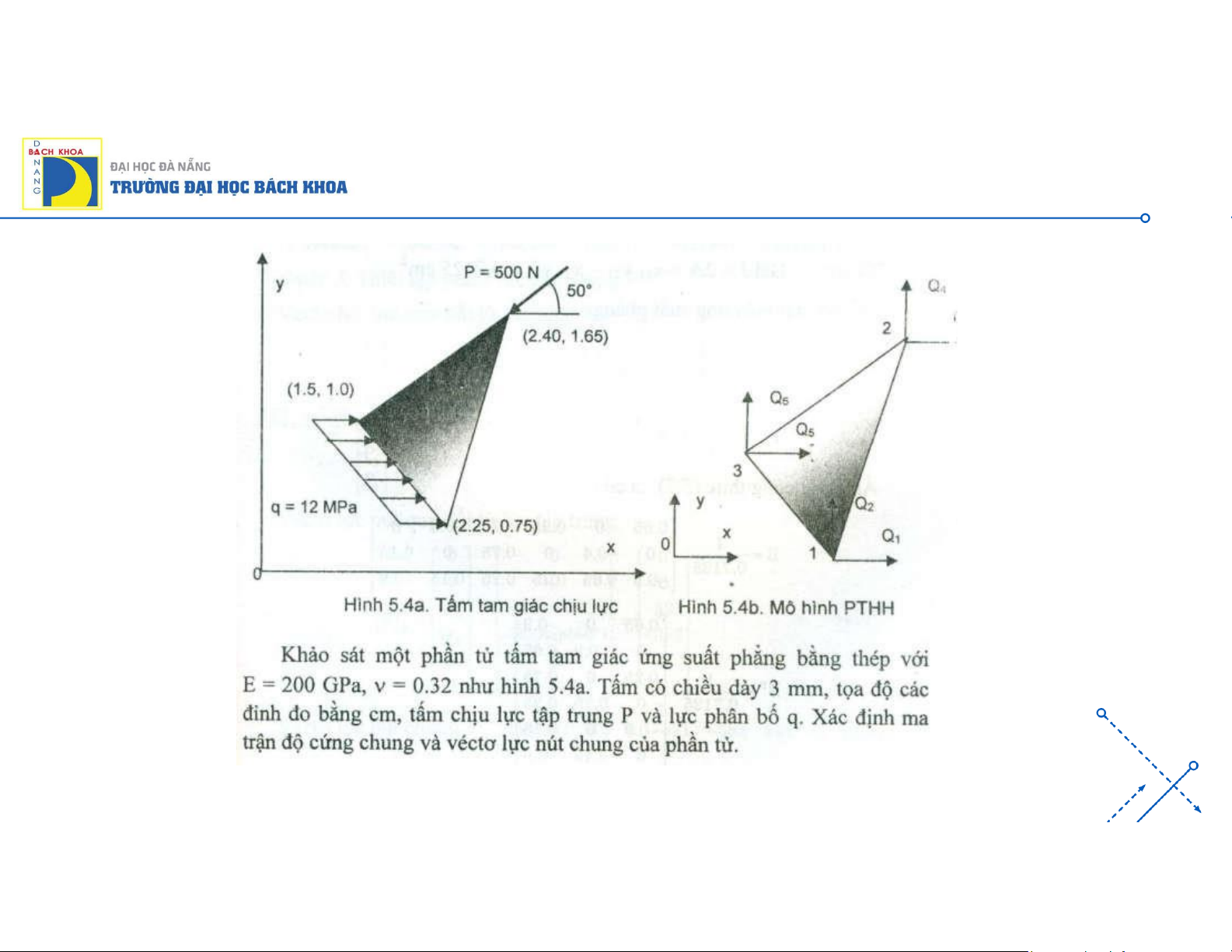

6

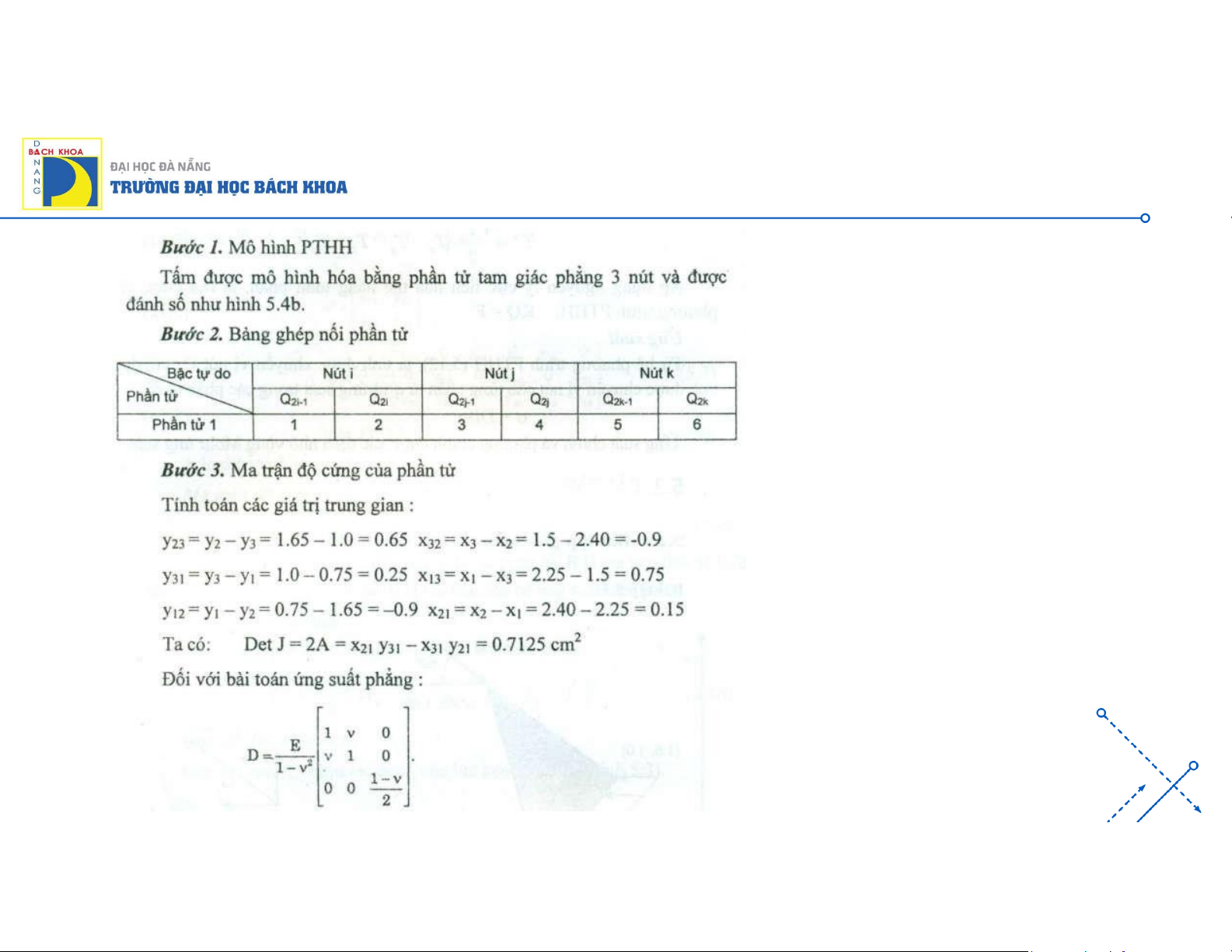

7
8
9
10
4-
BÀI TẬP CHƯƠNG 5

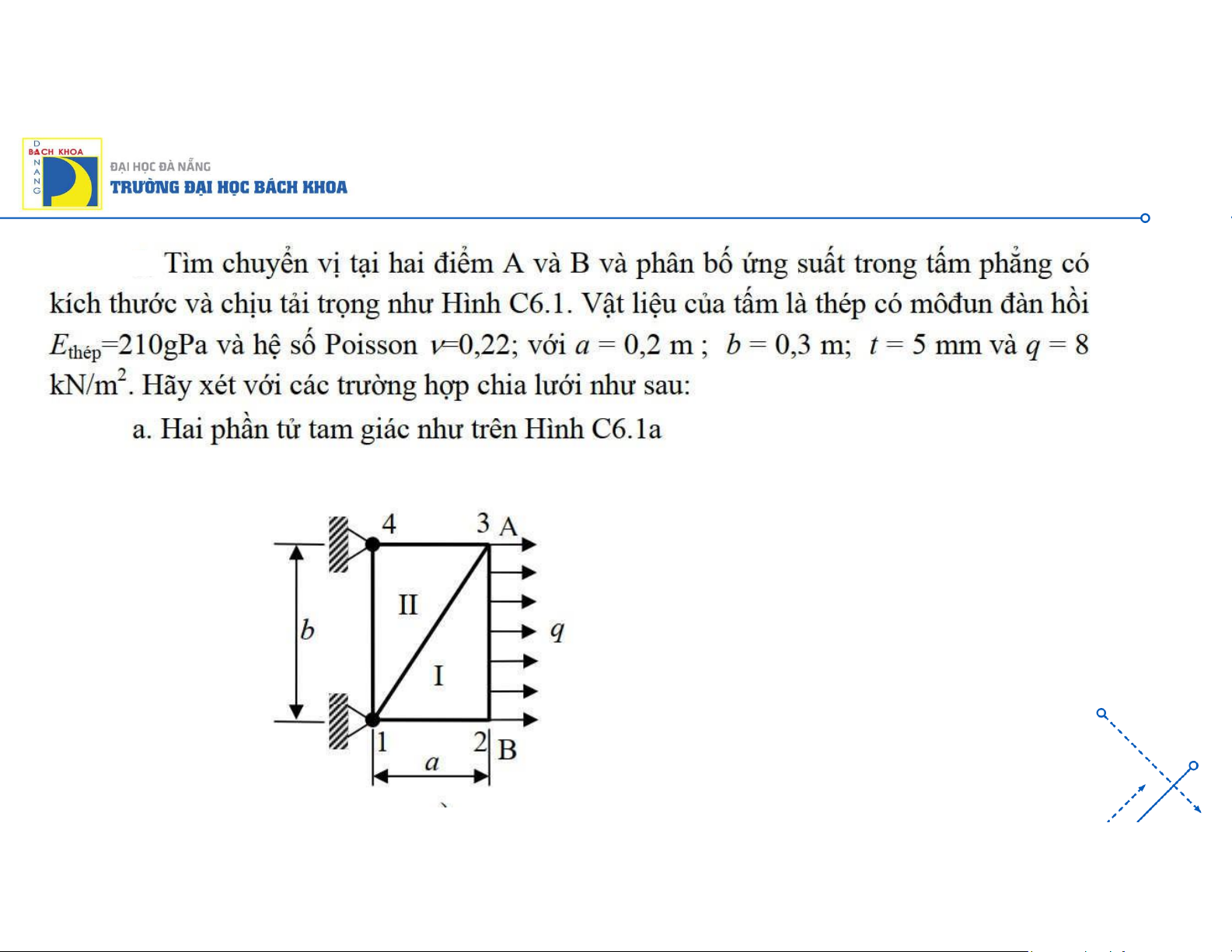

Bài 1:
11

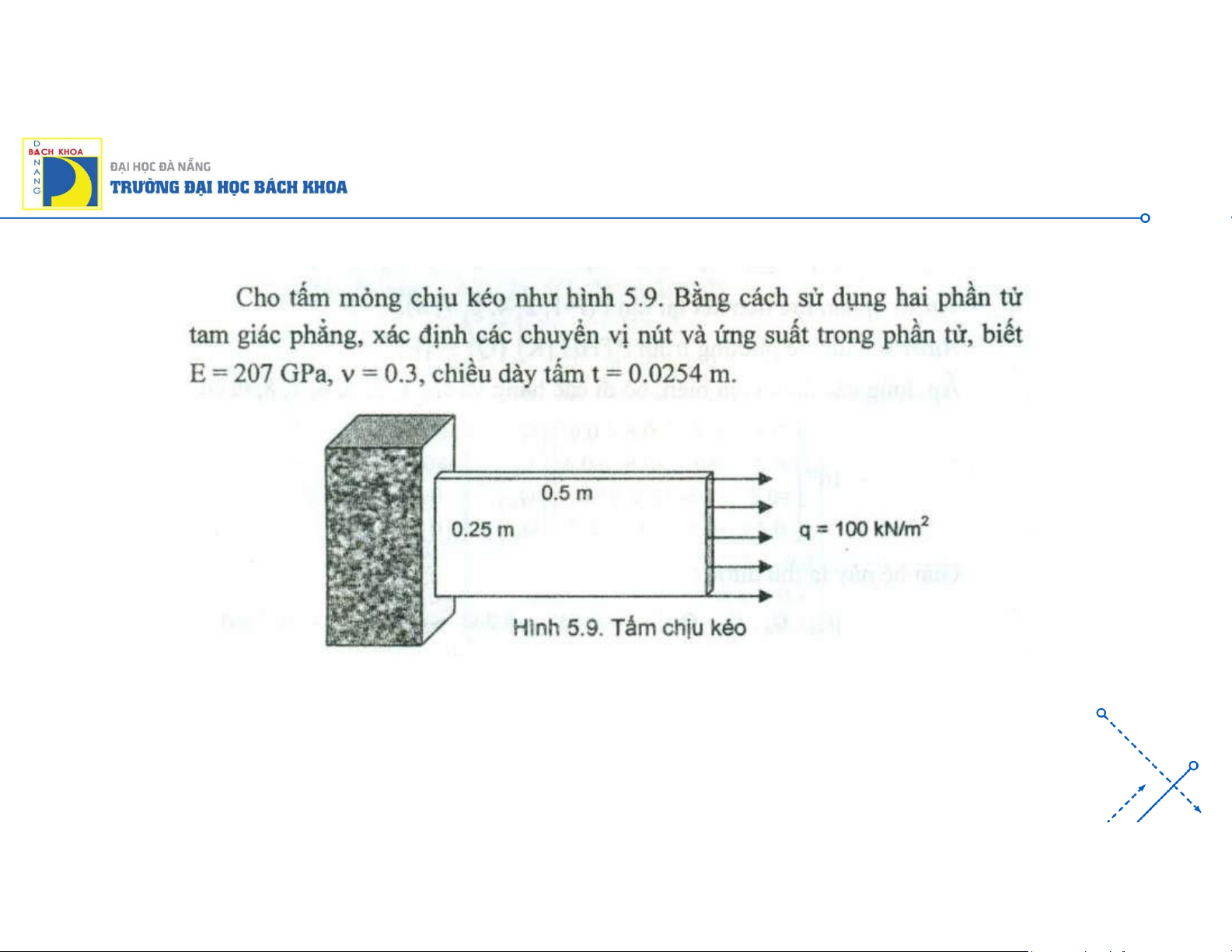

Bài 2:
12

Tài liệu khác của Trường Đại học Bách khoa, Đại học Đà Nẵng

Preview text:


Chương 5: PHẦN TỬ HỮU HẠN TRONG BÀI TOÁN HAI CHIỀU 1- TỔNG QUAN 1 2 2- MÔ HÌNH PTHH
Bảng ghép nối các phần tử
Qui ước: Đường đi từ nút đầu đến nút cuối
trong mỗi phần tử theo chiều ngược chiều kim đồng hồ. 3
Biến dạng được xác định bởi: 4
Giả sử cạnh l1-2 chịu tác dụng của lực kéo Tx và Ty (Hình 6.5)
Ứng suất chính và phương chính được xác định nhờ vòng Mohr ứng suất. 5 3- VÍ DỤ 1 6 7 8 9 10
4- BÀI TẬP CHƯƠNG 5 Bài 1: 11 Bài 2: 12
