Đồ án môn học: Thiết kế hệ thống dẫn động băng tải môn Kỹ thuật phần mềm | Trường Đại học Thủ Dầu Một

Thuyết minh Đồ án môn học 1
VIỆN KỸ THUẬT CÔNG NGHỆ KHOA CƠ KHÍ Ô TÔ  TẬP THUYẾT MINH Đề tài:
THIẾT KẾ HỆ THỐNG DẪN ĐỘNG BĂNG TẢI
Mã học phần: CDT013
Tên học phần: ĐỒ ÁN MÔN HỌC 1 (0 + 2)
Học kỳ 1, năm học 202 4 - 2025 Nhóm: ……………
……………………………………
Họ và tên Sinh viên:
………………………………….. MSSV: ……………
……………………………………
Giảng viên hướng dẫ
n: ……………………………… Bình Dương, thá ng … /2024
Nguyễn Văn A – Đại học TDM 1
Thuyết minh Đồ án môn học 1
TRƯỜNG ĐH THỦ DẦU MỘT CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
VIỆN KỸ THUẬT CÔNG NGHỆ Độc lập - Tự do - Hạnh phúc KHOA CƠ KHÍ Ô TÔ PHIẾU CHẤM ĐIỂM Điểm Điểm đạt STT Nội dung tối đa GV1 GV2
Hình thức trình bày (Đủ 1 cuốn thuyết minh, các bản
vẽ AutoCAD chế tạo 4 bánh răng và 3 trục trên giấy
A4; 1 bản vẽ AutoCAD lắp hộp giảm tốc trên giấy A0; 1
đúng mẫu, trang trọng, rõ ràng, logic, ít lỗi chính tả, ít 2,5
lỗi dư/ thiếu khoảng trắng, hình ảnh tự vẽ, tự bố trí,
đường nét đậm/ mảnh phân minh, chữ trong hình đúng
vị trí, đẹp mắt, …). 2
Chọn động cơ điện và phân phối tỉ số truyền phù hợp. 0,5 3
Trình bày cách thiết kế bộ truyền xích/ đai phù hợp. 1
Trình bày cách thiết kế các bộ truyền bánh răng phù 4 2 hợp.
Trình bày cách thiết kế ba trục và các then trong hộp 5 1,5 giảm tốc phù hợp.
Trình bày cách thiết kế ba cặp ổ lăn trong hộp giảm 6 1 tốc phù hợp. 7
Trình bày cách tính chọn khớp nối phù hợp. 0,5
Trình bày cách thiết kế vỏ hộp và các chi tiết phụ khác 8 1 phù hợp.
Vẽ hình 3D (gồm các trục, ổ lăn, then, các bánh răng,
động cơ điện, đai/ xích, băng tải, bu lông – đai ốc, …), 1
lắp ráp, mô phỏng hoạt động của hệ thống dẫn động 9 (điể băng tả m
i và ghi clip mô phỏng hoạt động đó, chèn nhạc cộng)
nền, chữ nền, hiệu ứng, … bằng phần mềm
Solidworks. Mọi vấn đề phải rõ, hợp lý và đẹp.
Tổng điểm từng mục
Điểm thống nhất cuối cùng
Ngày ….. tháng ……. năm 2024
GIẢNG VIÊN CHẤM 2 GIẢNG VIÊN CHẤM 1
……………………………. …………………………
Nguyễn Văn A – Đại học TDM 2
Thuyết minh Đồ án môn học 1
PHÂN CÔNG THỰC HIỆN
1. Phân công số đề
Sinh viên có số cuối MSSV là số nào thì làm đề đó theo quy ước như bảng sau: SỐ CUỐI MSSV PHÂN CÔNG 1 ĐỀ 1 2 ĐỀ 2 3 ĐỀ 3 4 ĐỀ 4 5 ĐỀ 5 6 ĐỀ 6 7 ĐỀ 7 8 ĐỀ 8 9 ĐỀ 9 0 ĐỀ 10
2. Phân công khối lượng công việc
Sinh viên cần thực hiện đúng, đủ chất lượng, số lượng và thời gian các công việc sau:
- 1 tập thuyết minh (xem cách thức trong phần Phiếu chấm điểm).
- 3 bản vẽ chế tạo 3 trục, vẽ bằng phần mềm AutoCAD, in giấy A4.
- 4 bản vẽ chế tạo 4 bánh răng, vẽ bằng phần mềm AutoCAD, in giấy A4.
- 1 bản vẽ lắp tổng thể hộp giảm tốc.
- Các bản vẽ các chi tiết phụ khác (nếu có).
- Các bản vẽ 3D bằng phần mềm Solidworks toàn bộ các chi tiết máy, lắp toàn bộ
hệ thống dẫn động băng tải, mô phỏng nguyên lý hoạt động, chèn chữ, nhạc, hiệu
ứng, … ghi thành clip MP4 và gửi lên kênh Youtube cá nhân, copy link chèn vào
bản thuyết minh (điểm cộng).
Tất cả các bản vẽ đều theo TCVN về vẽ kỹ thuật.
3. Báo cáo giữa kỳ và cuối kỳ
GVHD sẽ thông báo cụ thể sau.
Nguyễn Văn A – Đại học TDM 3
Thuyết minh Đồ án môn học 1 ĐỀ 1

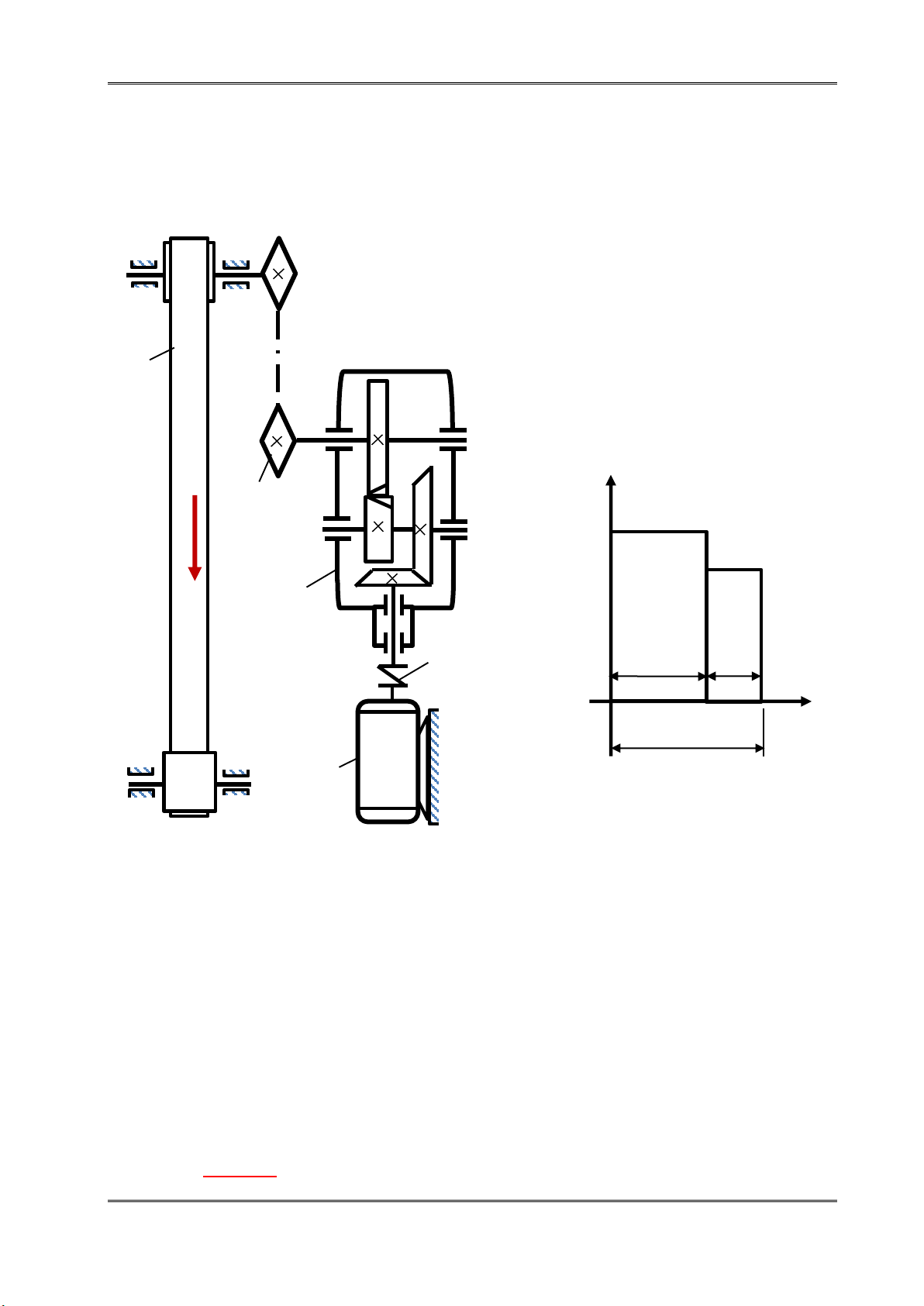

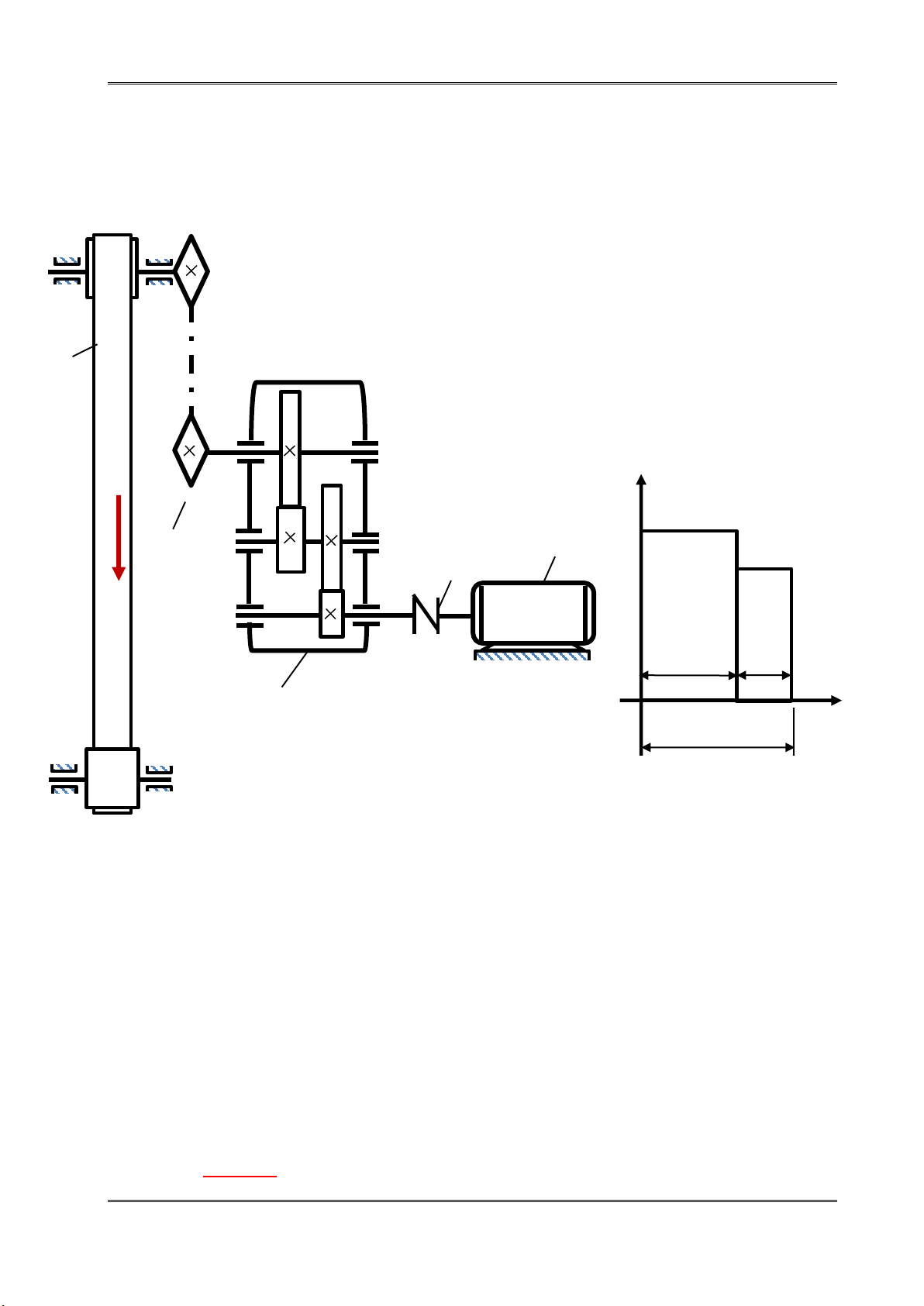

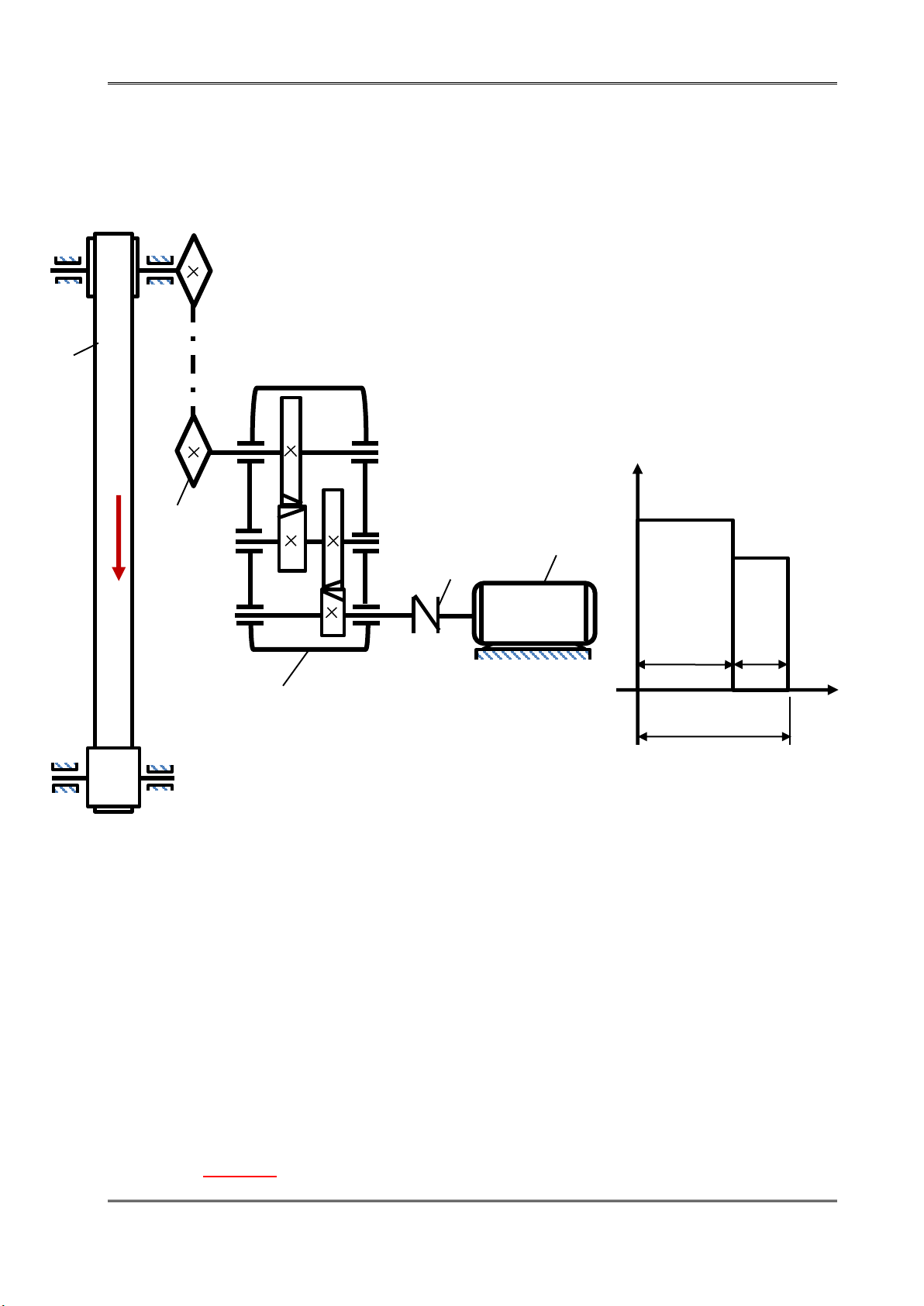

Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm:
1. Động cơ điện; 2. Khớp nối trục đàn hồi; 3. Hộp giảm tốc 2 cấp bánh răng trụ răng
nghiêng; 4. Bộ truyền xích ống con lăn; 5. Băng tải. 5 T 4 T 1 v 0,7.T 2 30s 15s 3 O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 3000 + 5.a (N); vận tốc băng tải v
= 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 500 + 5.a (mm); thời
gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải va
đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: mô men xoắn T1 = T, ứng với t = 30s; T2 = 0,7T, ứng với t’ = 15s. Sai số vòng
quay trục máy công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền xích ống con lăn.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 4
Thuyết minh Đồ án môn học 1 ĐỀ 2
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm:
1. Động cơ điện; 2. Khớp nối trục đàn hồi; 3. Hộp giảm tốc 2 cấp bánh răng trụ răng
thẳng; 4. Bộ truyền xích ống con lăn; 5. Băng tải. 5 T T 4 1 v 0,7.T 2 30s 15s 3 O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 3000 + 5.a (N); vận tốc băng tải v
= 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 500 + 5.a (mm); thời
gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải va
đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: mô men xoắn T1 = T, ứng với t = 30s; T2 = 0,7T, ứng với t’ = 15s. Sai số vòng
quay trục máy công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền xích ống con lăn.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 5
Thuyết minh Đồ án môn học 1 ĐỀ 3

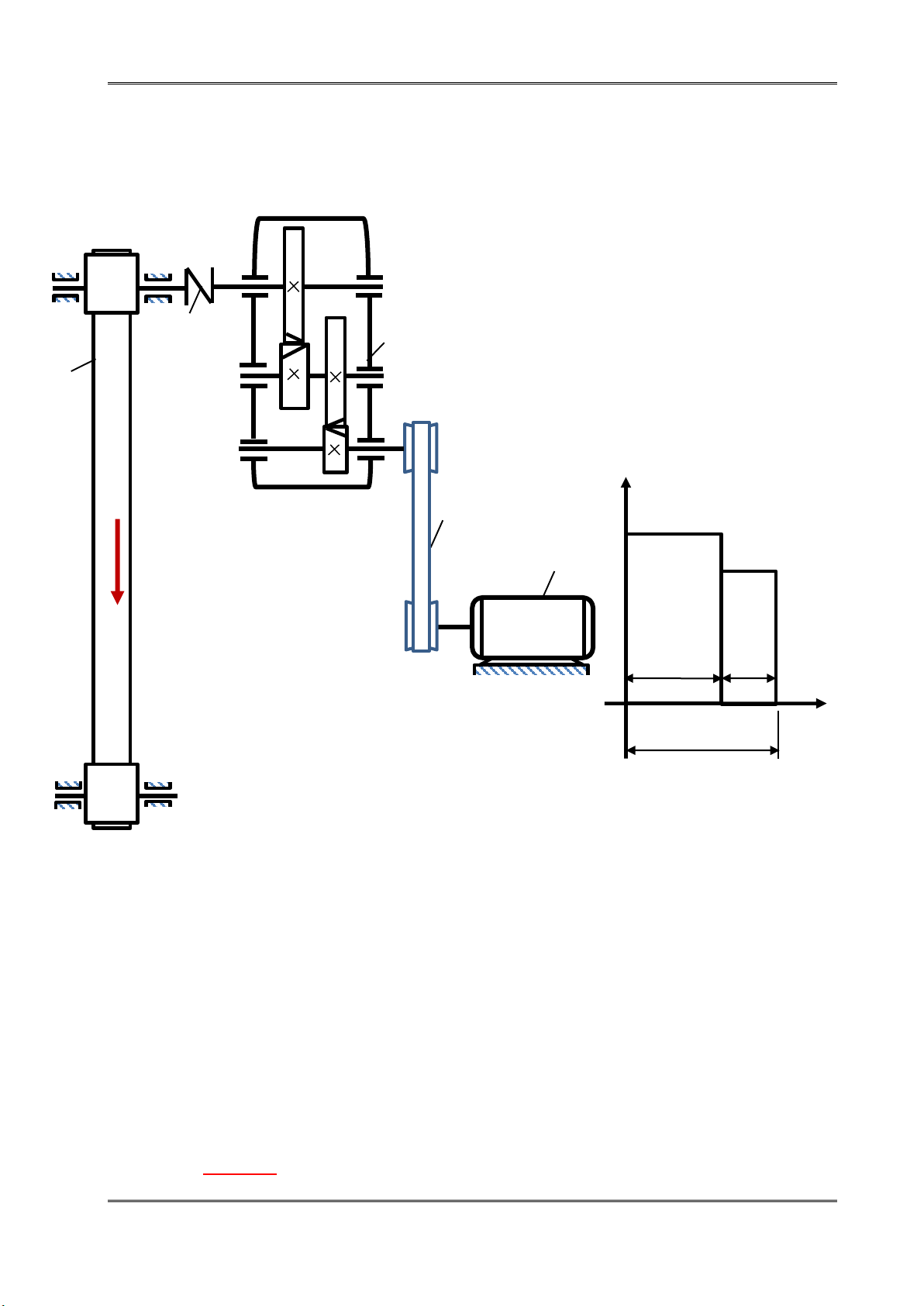

Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc 2 cấp bánh răng trụ răng nghiêng; 4. Khớp nối đàn hồi; 5. Băng tải. 4 5 T 2 T 0,7.T 1 v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 6
Thuyết minh Đồ án môn học 1 ĐỀ 4

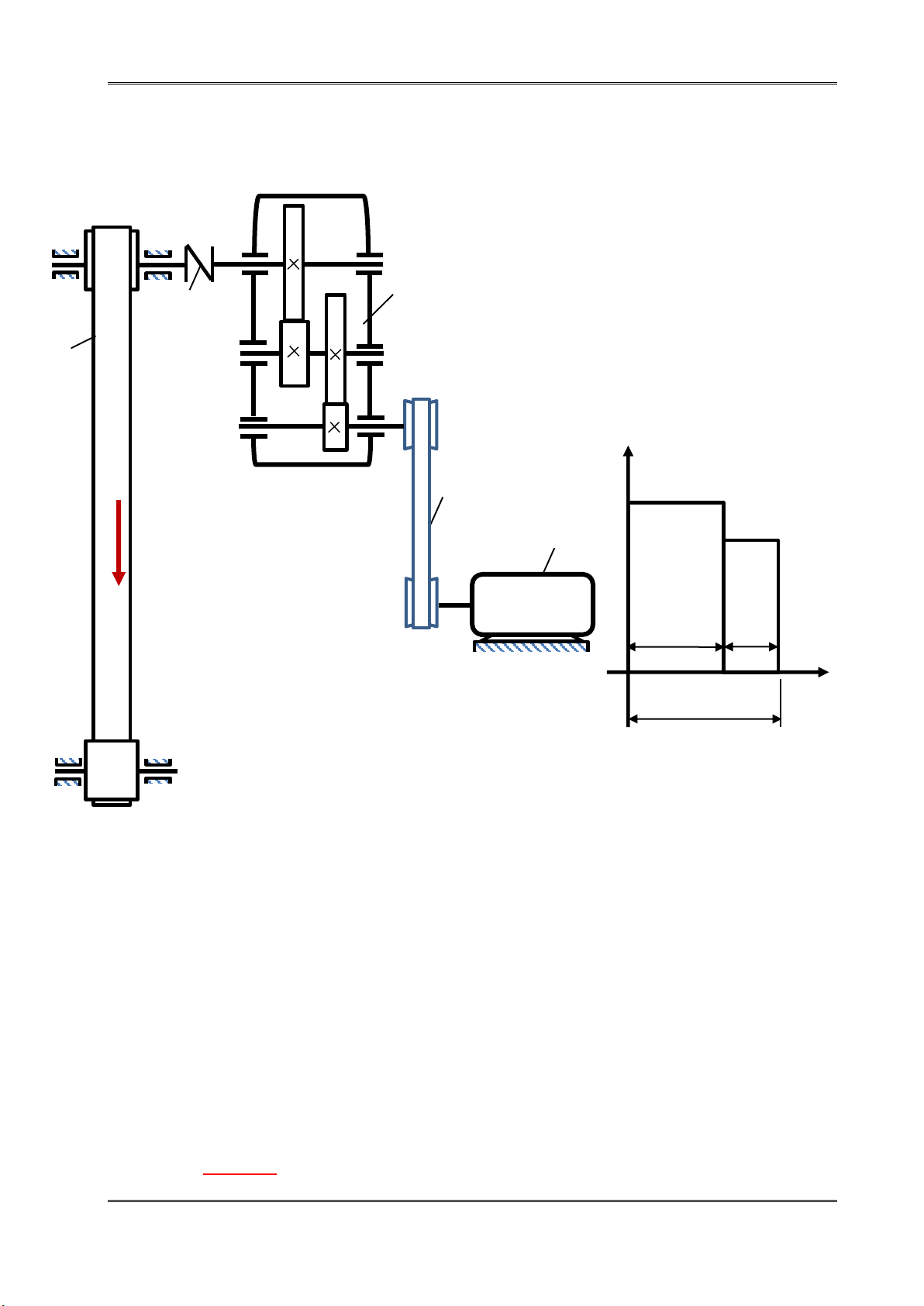

Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc 2 cấp bánh răng trụ răng thẳng; 4. Khớp nối đàn hồi; 5. Băng tải. 4 5 T 2 T 0,7.T 1 v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng tải v
= 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm); thời
gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải va
đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 7
Thuyết minh Đồ án môn học 1 ĐỀ 5
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc bánh răng côn răng thẳng – bánh răng trụ răng thẳng; 4.
Khớp nối đàn hồi; 5. Băng tải. 4 1 5 3 T 2 T 0,7.T v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 8
Thuyết minh Đồ án môn học 1 ĐỀ 6

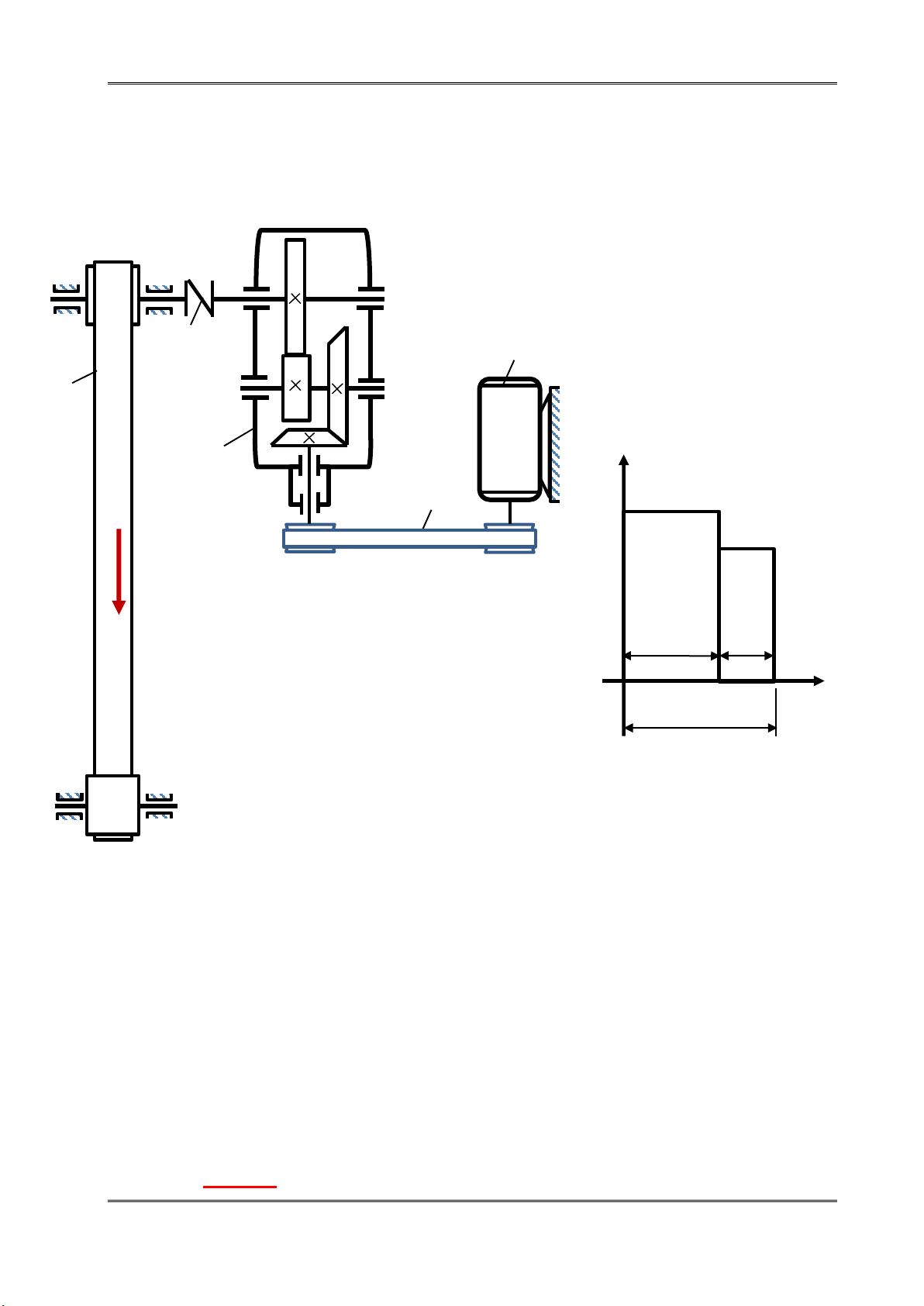

Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc bánh răng côn răng nghiêng - bánh răng trụ răng thẳng;
4. Khớp nối đàn hồi; 5. Băng tải. 4 1 5 3 T 2 T 0,7.T v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 9
Thuyết minh Đồ án môn học 1 ĐỀ 6
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc bánh răng côn răng nghiêng - bánh răng trụ răng nghiêng;
4. Khớp nối đàn hồi; 5. Băng tải. 4 1 5 3 T 2 T 0,7.T v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 10
Thuyết minh Đồ án môn học 1 ĐỀ 7
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm: 1. Động cơ điện; 2. Bộ truyền
đai thang; 3. Hộp giảm tốc bánh răng côn răng thẳng - bánh răng trụ răng nghiêng;
4. Khớp nối đàn hồi; 5. Băng tải. 4 1 5 3 T 2 T 0,7.T v 30s 15s O t tck
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 2500 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 400 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng quay trục máy
công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền đai thang.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 11
Thuyết minh Đồ án môn học 1 ĐỀ 8
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm:
1. Động cơ điện; 2. Khớp nối trục đàn hồi; 3. Hộp giảm tốc 2 cấp bánh răng côn răng
thẳng – bánh răng trụ răng nghiêng; 4. Bộ truyền xích ống con lăn; 5. Băng tải. 5 T 4 T v 0,7.T 3 2 30s 15s O t tck 1
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 3000 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 500 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: mô men xoắn T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng
quay trục máy công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền xích ống con lăn.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 12
Thuyết minh Đồ án môn học 1 ĐỀ 9
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm:
1. Động cơ điện; 2. Khớp nối trục đàn hồi; 3. Hộp giảm tốc 2 cấp bánh răng côn răng
thẳng – bánh răng trụ răng thẳng; 4. Bộ truyền xích ống con lăn; 5. Băng tải. 5 T 4 T v 0,7.T 3 2 30s 15s O t tck 1
Sơ đồ tải trọng
Cho trước các số liệu: Lực vòng trên băng tải F = 3000 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 500 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: mô men xoắn T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng
quay trục máy công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền xích ống con lăn.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 13
Thuyết minh Đồ án môn học 1 ĐỀ 10
Cho hệ thống dẫn động băng tải (xem hình vẽ) gồm:
1. Động cơ điện; 2. Khớp nối trục đàn hồi; 3. Hộp giảm tốc 2 cấp bánh răng côn răng
nghiêng – bánh răng trụ răng nghiêng; 4. Bộ truyền xích ống con lăn; 5. Băng tải. 5 T 4 T 0,7.T v 3 30s 15s 2 O t tck
Sơ đồ tải trọng 1
Cho trước các số liệu: Lực vòng trên băng tải F = 3000 + 5.a (N); vận tốc băng
tải v = 3,55 + 0,1.b (m/s); đường kính tang dẫn của băng tải D = 500 + 5.a (mm);
thời gian phục vụ: L = 4 năm. Các trục quay một chiều, hệ thống làm việc 2 ca, tải
va đập nhẹ (1 năm làm việc 300 ngày, 1 ngày làm việc 8 giờ). Chế độ tải trong 1 chu
kỳ: mô men xoắn T1 = T, ứng với t1 = 30s; T2 = 0,7T, ứng với t2 = 15s. Sai số vòng
quay trục máy công tác so với yêu cầu dưới 5%.
1. Hãy chọn động cơ điện và phân phối tỉ số truyền.
2. Thiết kế bộ truyền xích ống con lăn.
3. Thiết kế các bộ truyền bánh răng.
4. Thiết kế ba trục, chọn các then trong hộp giảm tốc và chọn khớp nối trục.
5. Tính toán, chọn ba cặp ổ lăn trong hộp giảm tốc.
6. Thiết kế vỏ hộp và các chi tiết phụ cho hộp giảm tốc.
7. Vẽ hình 3D và mô phỏng hoạt động của hệ thống bằng phần mềm Solidworks.
Ghi chú: a, b lần lượt là ngày sinh và tháng sinh của thí sinh.
Nguyễn Văn A – Đại học TDM 14
Thuyết minh Đồ án môn học 1 HƯỚNG DẪN CHUNG
1. Sinh viên làm bài cá nhân (mỗi người làm một bài đồ án), thực hiện đủ, đúng nội
dung câu hỏi, đúng nội dung phiếu chấm điểm. Sinh viên là người trực tiếp tra cứu
tài liệu, tính toán, thiết kế và chịu trách nhiệm cho sản phẩm đồ án của mình. Giảng
viên hướng dẫn chỉ là người góp ý, gợi mở vấn đề.
2. Đánh máy thành file Word. Cỡ chữ 14, font Times New Roman, lề trên 20, lề
dưới 20, lề trái 25, lề phải 25, canh đều, dòng cách dòng 1,5 l lines (có thể dùng luôn
file này), in 2 mặt trên giấy A4, đóng thành cuốn có kèm đề bài và phiếu chấm điểm,
bìa theo mẫu, in bìa cứng màu xanh. Mục chính in chữ hoa đậm, mục con in chữ
thường đậm. Thể thức đánh số mục 1.1, 1.2, 2.1, 2.2; 1.1.1, 1.1.2, a), b), c), … Bài
viết từ 50 tới 80 trang A4.
3. Các hình cần phải tự vẽ rõ, đẹp, vẽ bằng AutoCAD, Solidworks hoặc vẽ trực tiếp
trên Word (áp dụng cho hình đơn giản). Không được copy hình từ tài liệu khác. Chữ
trong hình lấy cỡ 13, font Arial, in nghiêng, có đánh số thứ tự hình, hình nào đưa ra
cũng đều phải có nhắc tới, phải giải thích hình ngắn gọn trong bài viết. Các công
thức phải đánh máy nghiêm túc. Nhớ ghi rõ công thức đã lấy là công thức nào, trang
mấy, tài liệu nào, không chụp cắt màn hình để lấy công thức từ tài liệu khác.
4. Không copy, không viết nguyên văn từ các tài liệu khác. Phải tìm cách chuyển
đổi ngôn ngữ, hệ thống ký hiệu của tài liệu khác thành cái bản chất riêng của mình
và của môn học này. Nếu có dấu hiệu copy giống bài làm của người khác (hình ảnh,
câu văn, cách trang trí, …) thì các đương sự sẽ chịu điểm 0. Lỗi copy của nhau và
đạo văn từ người khác là lỗi nặng và đáng chê trách nhất.
5. Thời hạn: Nộp bài (in cuốn thuyết minh + các bản vẽ + nộp file pdf vào Elearning)
và báo cáo một cách hết sức nghiêm túc theo lịch kiểm tra quy định.
6. Tài liệu tham khảo: Cơ sở thiết kế máy (tác giả Nguyễn Hữu Lộc), Thiết kế hệ
dẫn động cơ khí, tập 1 và 2, (Trịnh Chất, Lê Văn Uyển), Vẽ kỹ thuật cơ khí (Trần
Hữu Quế (cb)) và các tài liệu khác. Các em sinh viên cũng có thể vào kênh YouTube
xem các clip do thầy cô giáo ở Trường đại học Bách Khoa TP. HCM hoặc Trường
đại học Bách Khoa Hà Nội hướng dẫn. Từ khóa là “Đồ án Chi tiết máy”, “Bài tập
lớn Chi tiết máy”, ... Sẽ có nhiều clip hữu ích cho các em. Nghiêm cấm việc nhờ
người làm đồ án hộ hoặc lấy đồ án của tác giả khác trên mạng internet.
7. Ghi danh mục “Tài liệu tham khảo” theo gợi ý ví dụ sau:
[1] Nguyễn Hữu Lộc (2010), Cơ sở thiết kế máy, NXB Đại học Quốc gia TP. HCM.
[2] Trịnh Chất, Lê Văn Uyển (2006), Tính toán thiết kế hệ dẫn động cơ khí, tập 1 và
2, NXB Giáo dục Việt Nam.
[3] Trần Hữu Quế (cb), Đặng Văn Cứ, Nguyễn Văn Tuấn (2009), Vẽ kỹ thuật Cơ
khí, tập 1 và 2, NXB Giáo dục Việt Nam.
------------------------------------------------------------------------
CHÚC CÁC EM SINH VIÊN HOÀN THÀNH TỐT ĐỒ ÁN NÀY!
Nguyễn Văn A – Đại học TDM 15
