Làm quen với máy hiện sóng
Cấp nguồn cho máy hiện sóng
Việc nối đất cho máy hiện sóng là cần thiết để đảm bảo an toàn và đo lường chính xác. Máy
hiện sóng phải có cùng điểm nối đất với bất kỳ mạch nào mà bạn đang kiểm tra. Bạn có thể nối
đất cho máy hiện sóng bằng cách cắm dây nguồn ba chấu vào ổ cắm có nối đất.
Để bật máy hiện sóng:

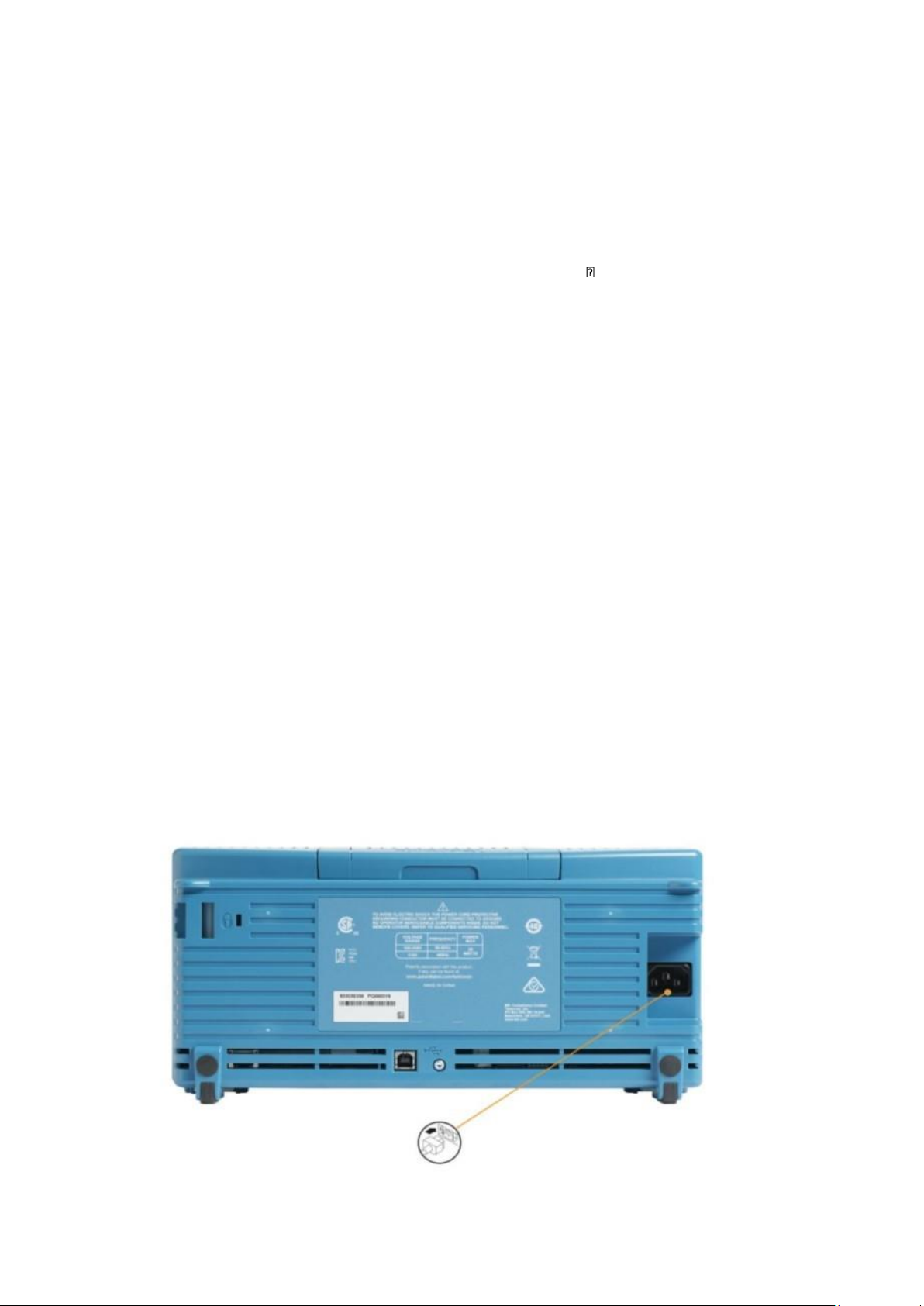

1. Kết nối dây nguồn đi kèm với thiết bị vào cổng nguồn của máy hiện sóng.
2. Kết nối dây nguồn vào nguồn điện AC thích hợp.

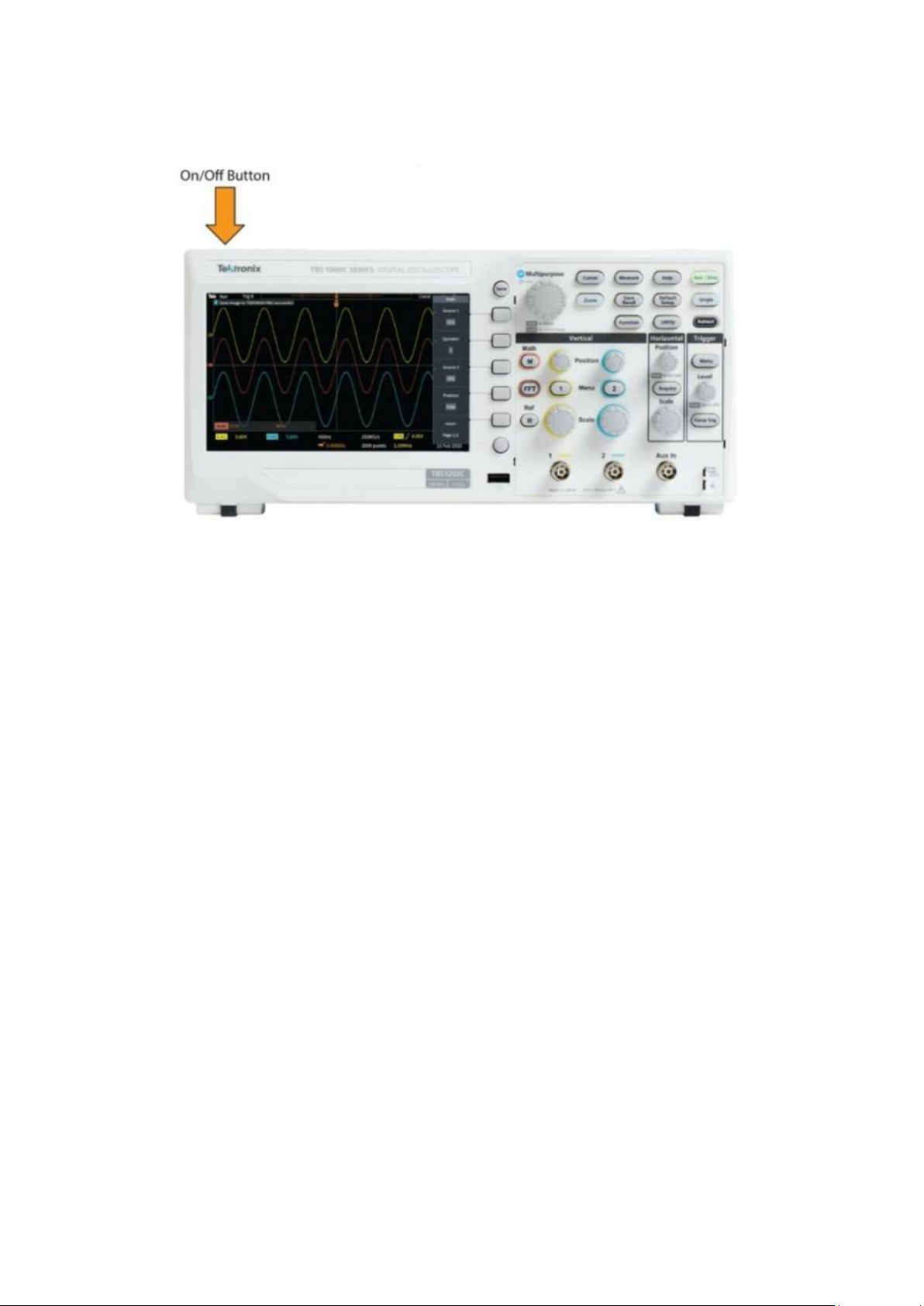

3. Nhấn nút Nguồn ở phía trên.
Để tắt máy hiện sóng: lOMoAR cPSD| 59455093
1. Nhấn nút Nguồn ở phía trên.
2. Ngắt kết nối dây nguồn khỏi nguồn chính và cổng nguồn của máy hiện sóng.
Thực hiện kiểm tra chức năng
Hãy thực hiện kiểm tra nhanh này để xác minh rằng máy hiện sóng của bạn đang hoạt động đúng cách.
1. Kết nối nguồn cho máy hiện sóng theo hướng dẫn trong phần Bật nguồn máy hiện sóng (xem trang 13).
2. Bật máy hiện sóng.
3. Kết nối một đầu dò với kênh 1.
4. Kết nối đầu dò với cổng PROBE COMP trên bảng điều khiển phía trước:
o Đầu đo của đầu dò kết nối với cổng 5V.
o Kẹp nối đất của đầu dò kết nối với cổng nối đất.
5. Nhấn nút Default Setup để đặt lại các cài đặt của máy hiện sóng về giá trị mặc định của nhà máy (xem trang 178).
6. Nhấn nút Autoset.
7. Quan sát màn hình: Máy hiện sóng sẽ hiển thị một sóng vuông.
o Nếu đỉnh của sóng vuông không phẳng, hãy thực hiện quy trình bù đáp ứng tần
số cao của đầu dò. Việc bù đầu dò có thể được thực hiện sau khi hoàn tất kiểm tra chức năng.
8. Nhấn nút Measure để mở menu lựa chọn phép đo.
9. Xoay núm Đa năng để chọn Snapshot. lOMoAR cPSD| 59455093
10. Nhấn núm Đa năng để hiển thị màn hình Snapshot (xem phần Chụp nhanh phép đo trên trang 89).
11. Xác nhận kết quả đo:
o Tần số hiển thị khoảng ~1 kHz.
o Chu kỳ hiển thị khoảng ~1 ms.
12. Nhấn nút Menu On/Off để đóng màn hình Snapshot.
13. Nhấn lại nút Menu On/Off để đóng màn hình Measurement.
Khái niệm về máy hiện sóng lấy mẫu (Sampling and acquisition concepts)
Các khái niệm về lấy mẫu và thu nhận (Sampling and acquisition concepts)
Trước khi máy hiện sóng có thể hiển thị hoặc đo tín hiệu, nó phải được lấy mẫu.

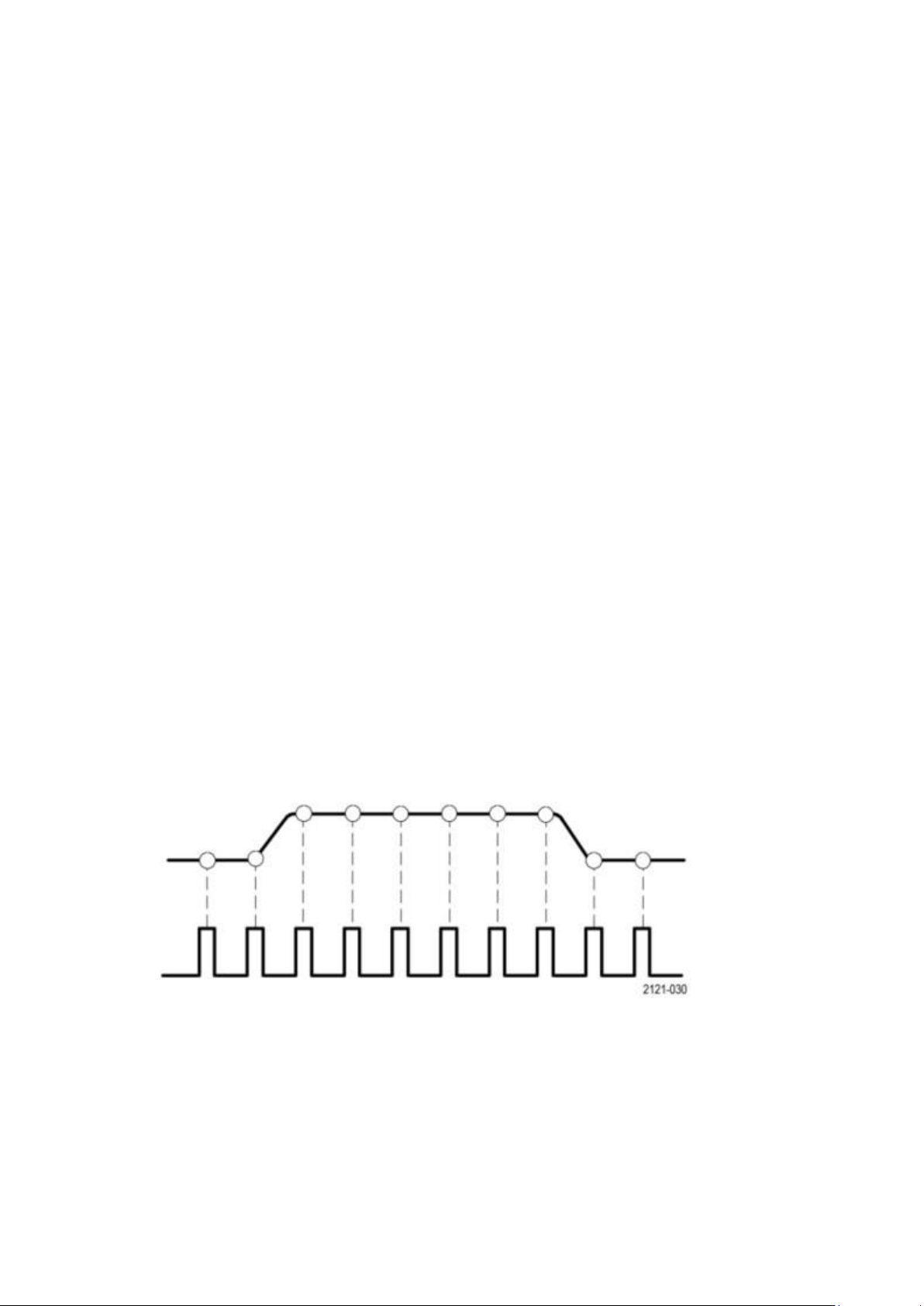

Lấy mẫu là quá trình đo giá trị biên độ tín hiệu đầu vào tại các khoảng thời gian đều đặn (gọi là
tốc độ lấy mẫu, tính bằng số mẫu mỗi giây), chuyển đổi các mức đã lấy mẫu thành dữ liệu số và
lưu trữ các giá trị đã lấy mẫu vào bộ nhớ để tạo ra bản ghi dạng sóng. Máy hiện sóng sử dụng
các giá trị số hóa trong bản ghi dạng sóng để tạo, hiển thị và đo các dạng sóng. Mỗi kênh của
máy hiện sóng có bộ nhớ riêng để lưu trữ bản ghi dạng sóng.
1) Máy hiện sóng TBS1000C Series sử dụng lấy mẫu theo thời gian thực. Trong lấy mẫu
theo thời gian thực, máy hiện sóng lấy mẫu và số hóa tất cả các điểm đã lấy mẫu cùng
một lúc, theo trình tự, lưu trữ dữ liệu đã lấy mẫu vào bộ nhớ và sau đó lặp lại quá trình lấy mẫu và lưu trữ.
2) Sử dụng núm Tỷ lệ Ngang để thay đổi tốc độ lấy mẫu (số mẫu mỗi giây). Máy hiện sóng
tự động thiết lập tốc độ lấy mẫu sao cho có đủ số mẫu để thu nhận chính xác thông tin
tín hiệu. Tốc độ lấy mẫu luôn được hiển thị trên màn hình tại phần đọc vị trí/tỷ lệ ngang.
3) Bạn có thể đặt độ dài bản ghi dạng sóng (số điểm mẫu trong bản ghi dạng sóng) từ 1000
điểm đến 20k điểm. Một bản ghi dạng sóng dài hơn (lớn hơn) rất hữu ích để thu nhận
nhiều chu kỳ dạng sóng để tìm kiếm một dạng sóng quan tâm, hoặc để thu nhận rất nhiều
chi tiết cho chỉ một vài chu kỳ dạng sóng và sau đó sử dụng chức năng Zoom để tìm
kiếm các khu vực quan tâm trong dạng sóng.
4) Mỗi lần máy hiện sóng điền đầy bản ghi dạng sóng được gọi là thu nhận dạng sóng,
hoặc thu nhận. Mỗi lần thu nhận, dữ liệu mẫu mới sẽ được lưu vào cùng một bản ghi
dạng sóng của kênh đó. lOMoAR cPSD| 59455093
5) Một bản ghi dạng sóng còn được chia thành các khoảng thời gian thu nhận, là các
nhóm mẫu có kích thước bằng nhau. Các khoảng thời gian thu nhận cho phép máy hiện
sóng thực hiện các phép tính để phân tích và hiển thị dữ liệu như giá trị dữ liệu tối thiểu
và tối đa trên mỗi khoảng thời gian, hoặc giá trị tín hiệu trung bình trên mỗi khoảng thời
gian. Cách các giá trị trong khoảng thời gian thu nhận được sử dụng sẽ được cài đặt qua chế độ thu nhận.
Khái niệm về chế độ thu nhận (Acquisition mode concepts)
Chế độ thu nhận xác định cách mà máy hiện sóng sử dụng các điểm dữ liệu đã lấy mẫu trong
mỗi khoảng thời gian thu nhận để tạo và hiển thị một dạng sóng. Bạn có thể thiết lập chế độ
thu nhận thành một trong các chế độ sau: •

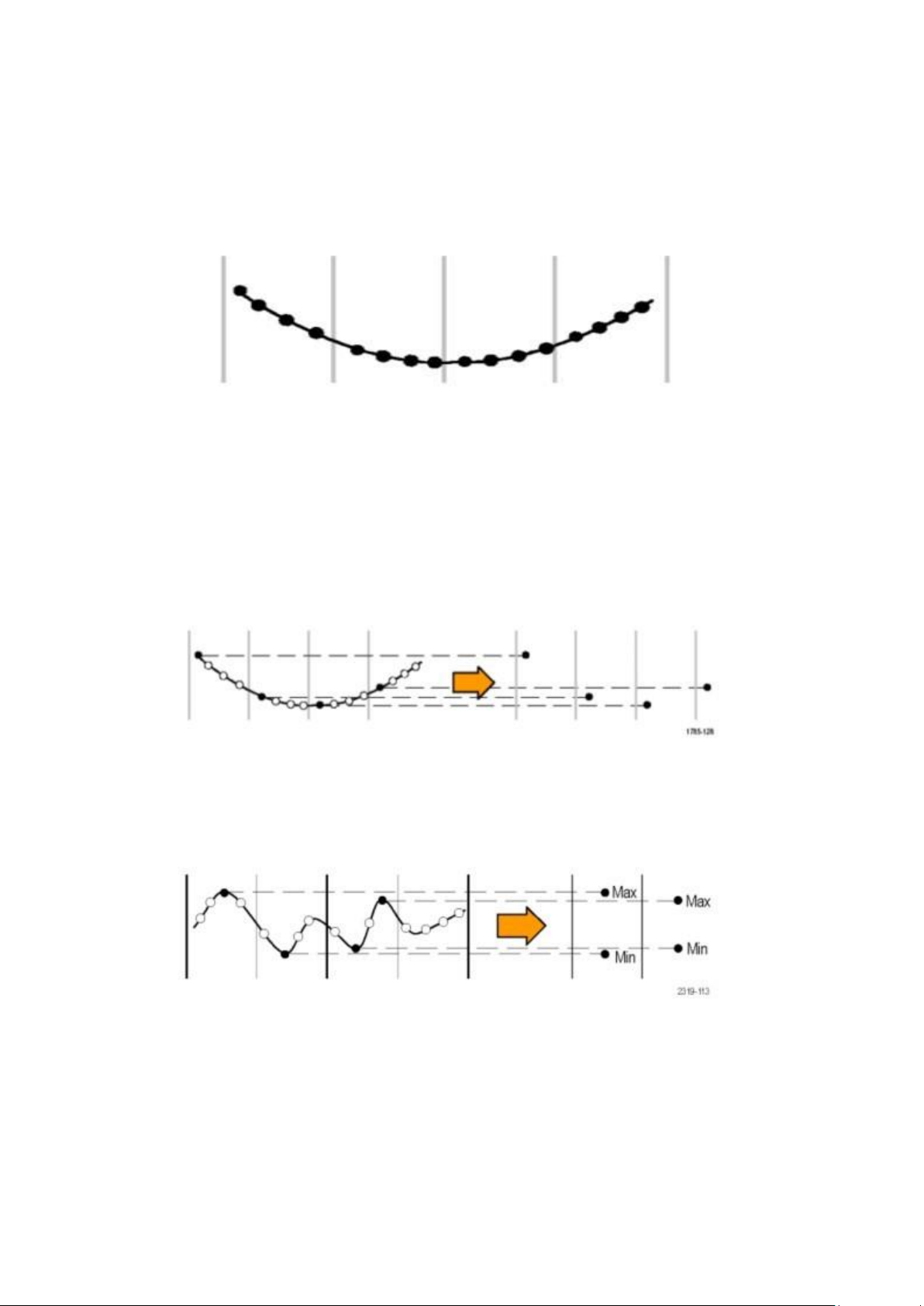

Chế độ Mẫu (Sample mode): Giữ lại và sử dụng điểm mẫu đầu tiên từ mỗi khoảng thời
gian thu nhận để tạo ra dạng sóng hiển thị. Đây là chế độ mặc định. •
Chế độ Phát hiện Đỉnh (Peak Detect mode): Sử dụng giá trị cao nhất và thấp nhất của
tất cả các mẫu trong hai khoảng thời gian thu nhận liên tiếp. Sử dụng chế độ này để phát
hiện các chuyển tiếp nhanh và ngắn trong một dạng sóng. Peak Detect không khả dụng
ở các cài đặt thời gian mỗi ô lưới nhanh hơn. •
Chế độ Hi Res (Hi Res mode): Lấy mẫu vượt mức các tín hiệu tần số thấp và tính toán
giá trị trung bình của tất cả các mẫu trong mỗi khoảng thời gian thu nhận. Sử dụng chế
độ Hi Res để cung cấp các điểm mẫu độ phân giải cao (16-bit) cho các dạng sóng tần số thấp. lOMoAR cPSD| 59455093 •

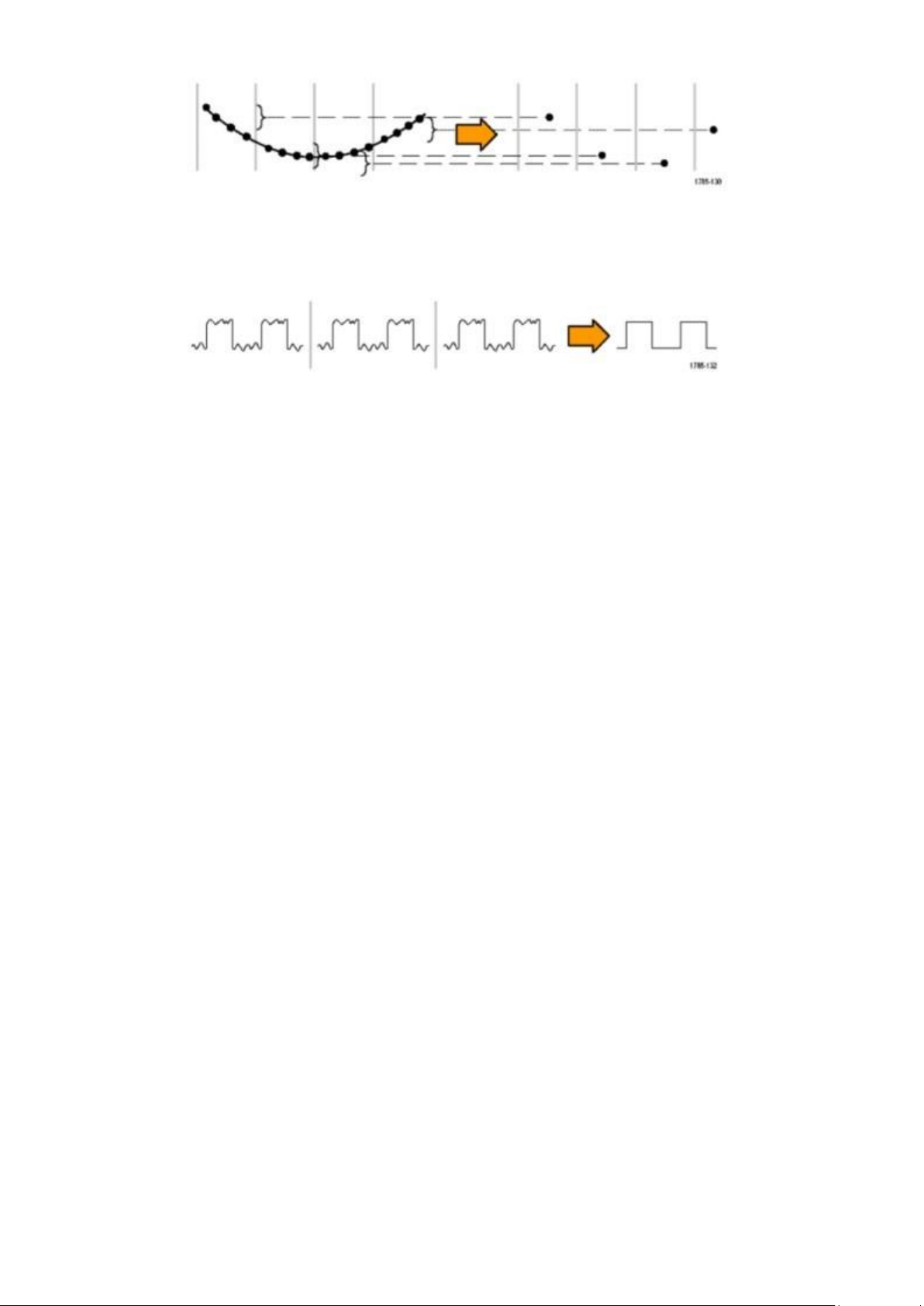

Chế độ Trung bình (Average mode): Tính toán và hiển thị giá trị trung bình cho mỗi
điểm mẫu qua một số lượng thu nhận theo yêu cầu của người sử dụng. Sử dụng chế độ
Trung bình để giảm nhiễu ngẫu nhiên.
Khái niệm về kích hoạt (Trigger)
Máy hiện sóng sử dụng dữ liệu trong bản ghi dạng sóng để xây dựng và hiển thị dạng sóng trên
màn hình. Tuy nhiên, vì máy hiện sóng liên tục thu thập mẫu vào bản ghi dạng sóng, mỗi bản
ghi có thể bắt đầu từ một điểm ngẫu nhiên trên tín hiệu đầu vào. Điều này khiến giá trị mẫu
trong bản ghi liên tục thay đổi, dẫn đến một dạng sóng hiển thị không ổn định hoặc bị nhiễu
loạn. Một dạng sóng không ổn định sẽ khó đo lường chính xác và chỉ hữu ích để quan sát sơ bộ
(loại tín hiệu, biên độ đỉnh-đỉnh ước tính).
Giải pháp kích hoạt (Triggering)
Cần có một cách để đặt máy hiện sóng nhận diện và kích hoạt (trigger) dựa trên một điều kiện
cụ thể của tín hiệu đầu vào trong mỗi lần thu nhận dữ liệu. Điều này giúp lưu trữ mẫu trong bản
ghi dạng sóng sao cho điều kiện kích hoạt xuất hiện tại cùng một vị trí trong bản ghi.
Kích hoạt xác định thời điểm máy hiện sóng nhận diện một điều kiện dạng sóng cụ thể, chẳng
hạn như mức điện áp xác định tại cạnh lên của tín hiệu. Khi điều kiện kích hoạt được thỏa mãn,
máy hiện sóng lưu trữ các mẫu dạng sóng sao cho điểm mẫu phù hợp với điều kiện kích hoạt
luôn xuất hiện tại cùng một vị trí trong bản ghi. Khi hiển thị, dạng sóng của mỗi lần thu nhận sẽ
có cùng một điểm kích hoạt, tạo ra một dạng sóng ổn định trên màn hình.
Hiểu và sử dụng các chế độ kích hoạt là một kỹ năng quan trọng giúp hiển thị và phân tích dạng
sóng nhanh chóng. Điều kiện kích hoạt có thể đơn giản, như khi tín hiệu đi qua một mức điện
áp xác định theo hướng tăng (cạnh lên – positive slope). Nó cũng có thể phức tạp hơn, ví dụ như
khi mức tín hiệu giảm xuống và độ rộng của một xung cụ thể nhỏ hơn một khoảng thời gian nhất định.
Điểm kích hoạt và dữ liệu trước kích hoạt (Pretrigger data)
Điểm kích hoạt trong bản ghi dạng sóng cũng đóng vai trò là điểm tham chiếu thời gian bằng
không. Mặc định, điểm kích hoạt nằm ở giữa bản ghi dạng sóng, có nghĩa là một nửa bản ghi
hiển thị tín hiệu trước điều kiện kích hoạt (pretrigger), và nửa còn lại hiển thị tín hiệu sau điều
kiện kích hoạt (post-trigger).
Dữ liệu pretrigger rất hữu ích trong việc chẩn đoán lỗi tín hiệu. Ví dụ, nếu cần tìm nguyên nhân
của một xung nhiễu không mong muốn trong mạch thử nghiệm, ta có thể kích hoạt dựa trên tín lOMoAR cPSD| 59455093
hiệu glitch và quan sát dạng sóng pretrigger. Việc phân tích những gì xảy ra trước glitch có thể
giúp xác định nguyên nhân gây ra nó.
Khái niệm về độ dốc (Slope) và mức kích hoạt (Level)
Máy hiện sóng cần xác định cả độ dốc và mức điện áp của tín hiệu trước khi có thể kích hoạt và
hiển thị dạng sóng ổn định. •
Độ dốc kích hoạt (Trigger Slope): Xác định cạnh của tín hiệu mà máy hiện sóng sẽ
dùng để kích hoạt. Có thể là cạnh lên (rising edge) hoặc cạnh xuống (falling edge). •
Mức kích hoạt (Trigger Level): Là giá trị điện áp của tín hiệu trên một cạnh xác định
(lên hoặc xuống) mà máy hiện sóng phải nhận diện để kích hoạt.
Việc điều chỉnh chính xác các thông số kích hoạt này giúp máy hiện sóng hiển thị tín hiệu một
cách rõ ràng và ổn định, phục vụ cho việc đo lường và phân tích chính xác.
Các loại kích hoạt có sẵn
Máy hiện sóng cho phép bạn kích hoạt dựa trên nhiều điều kiện tín hiệu khác nhau:

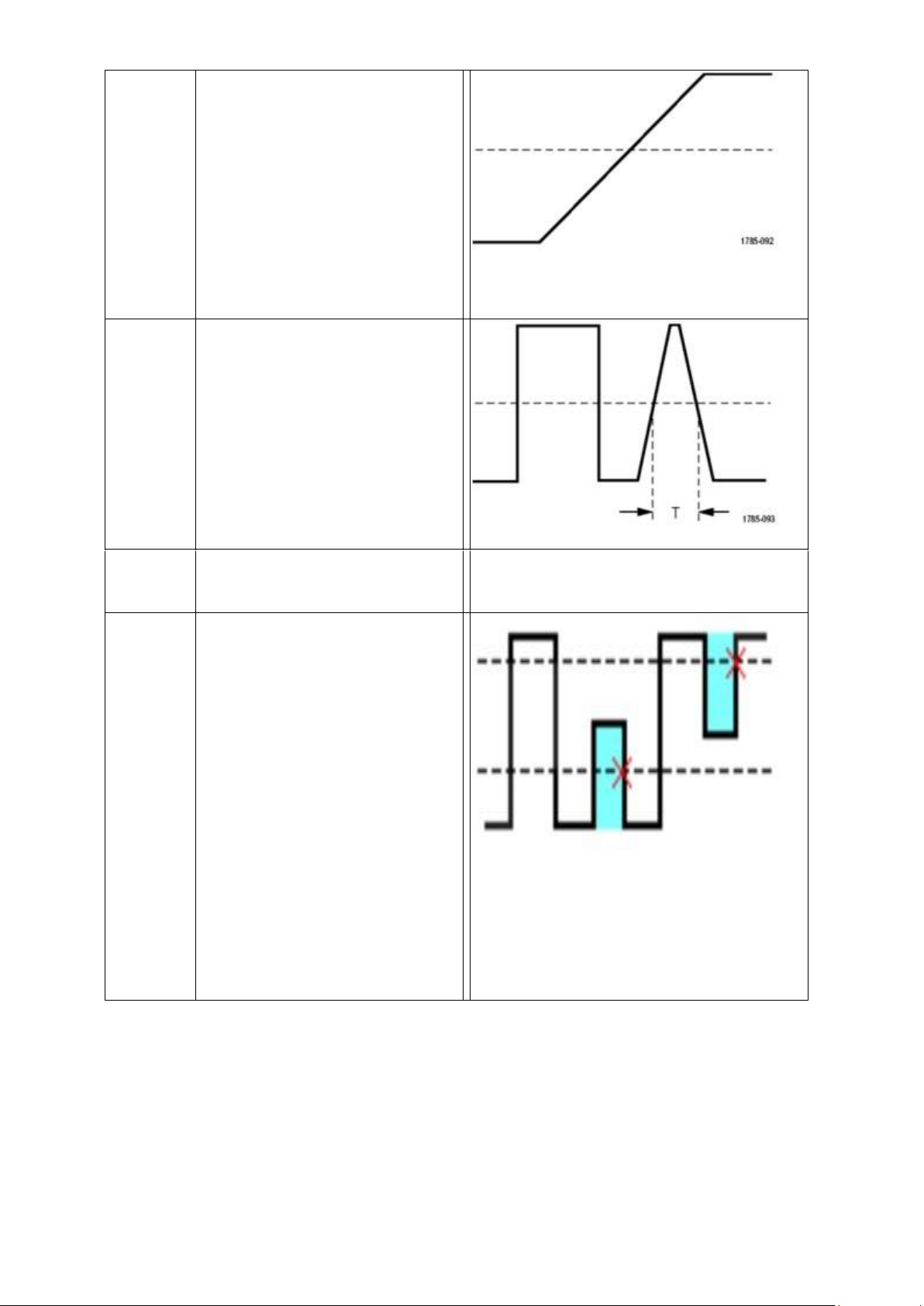

Loại kích Điều kiện kích hoạt hoạt lOMoAR cPSD| 59455093 Edge

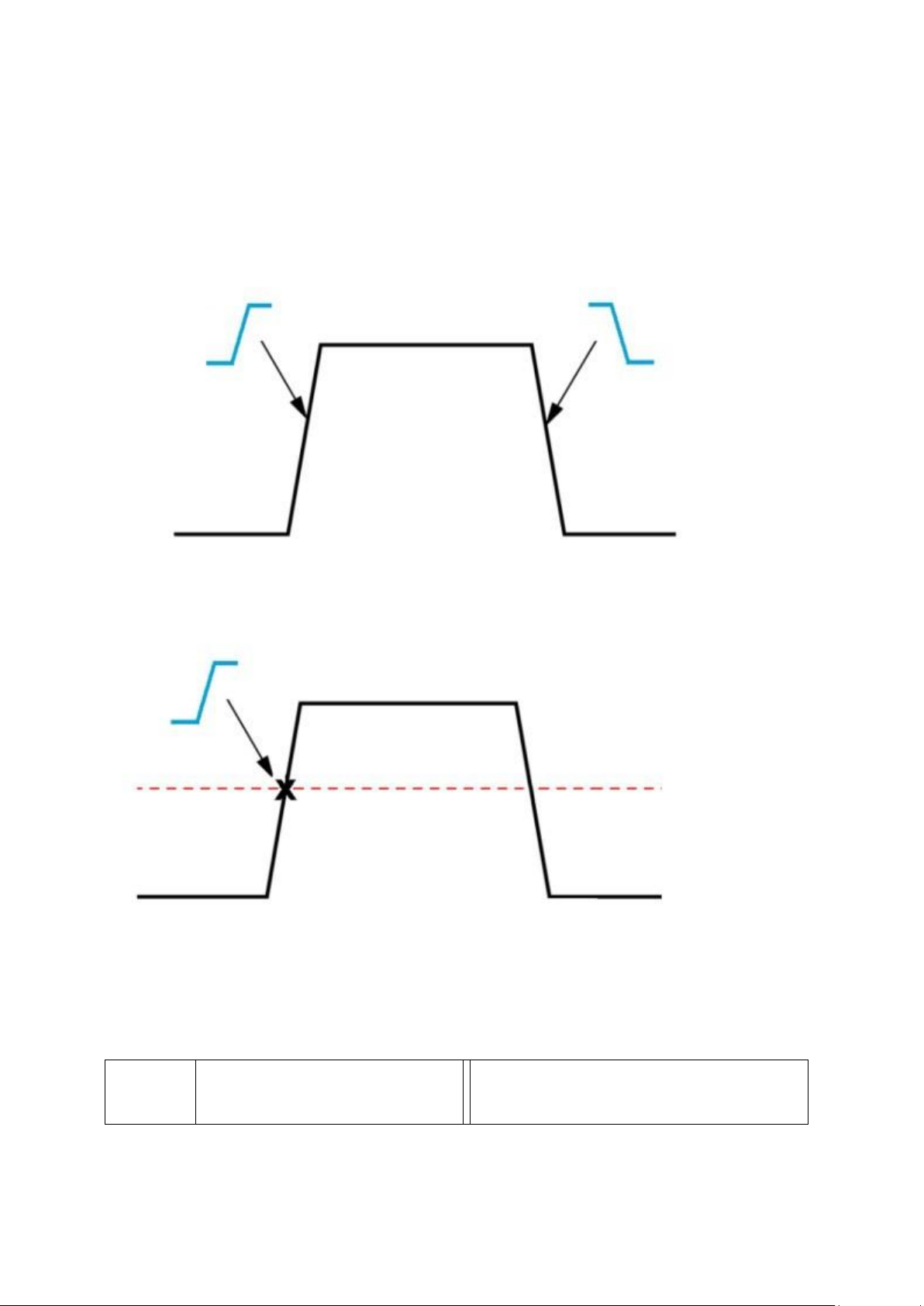

Kích hoạt cạnh là loại kích hoạt (Cạnh)
đơn giản nhất và phổ biến nhất.
Một sự kiện kích hoạt cạnh xảy ra
khi nguồn kích hoạt vượt qua một
ngưỡng điện áp xác định (mức kích
hoạt) khi tín hiệu chuyển đổi theo
chiều dốc được chỉ định (tăng hoặc
giảm). Bạn có thể kích hoạt trên
cạnh lên hoặc cạnh xuống, được
xác định bằng điều khiển độ dốc. Pulse
Bạn có thể kích hoạt trên các xung
Width (Độ có độ rộng nhỏ hơn, lớn hơn, bằng rộng
hoặc không bằng một khoảng thời xung)
gian xác định. Bạn có thể kích hoạt
trên xung dương hoặc xung âm.
Kích hoạt độ rộng xung chủ yếu
được sử dụng để phân tích tín hiệu số.

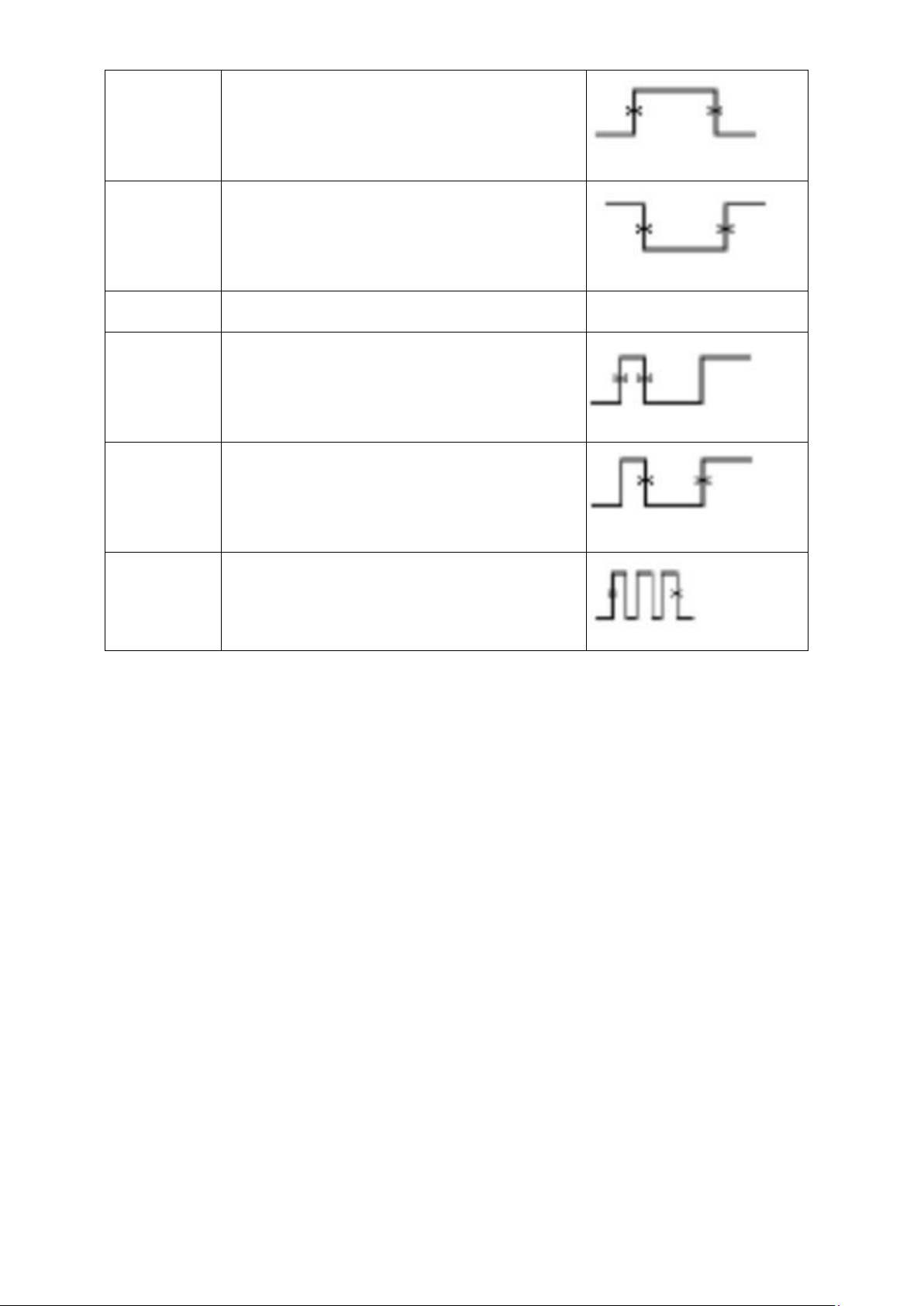

Loại kích Điều kiện kích hoạt hoạt Runt
Một xung runt là một xung vượt (Xung
qua một ngưỡng nhưng không vượt
không đạt qua ngưỡng thứ hai trước khi quay
ngưỡng) lại ngưỡng đầu tiên. Do đó, một
kích hoạt runt cần hai ngưỡng để
xác định hai mức mà một tín hiệu
phải vượt qua để được coi là tín
hiệu hợp lệ (không phải runt). Bạn
có thể kích hoạt trên bất kỳ tín hiệu
runt dương hoặc âm (hoặc cả hai).
Bạn cũng có thể kích hoạt trên các
tín hiệu runt có độ rộng xung nhỏ
hơn, lớn hơn, bằng hoặc không
bằng một độ rộng xác định. Kích
hoạt runt chủ yếu được sử dụng để phân tích tín hiệu số.
Ghép nối kích hoạt (Trigger Coupling)
Ghép nối kích hoạt xác định phần nào của tín hiệu đầu vào được sử dụng bởi mạch kích hoạt.
Các tùy chọn ghép nối kích hoạt bao gồm DC, LF Reject, HF Reject, và Noise Reject. •
DC Coupling: Truyền tín hiệu kích hoạt đến mạch kích hoạt mà không có bộ lọc. Máy
hiện sóng có thể kích hoạt sai nếu tín hiệu bị nhiễu. •
HF Reject: Giảm tín hiệu có tần số trên 85 kHz khỏi mạch kích hoạt. Điều này giúp
giảm kích hoạt sai do nhiễu tần số cao khi đo các tín hiệu tần số thấp. lOMoAR cPSD| 59455093 •
LF Reject: Giảm tín hiệu có tần số dưới 65 kHz khỏi mạch kích hoạt. Điều này giúp
giảm kích hoạt sai do nhiễu tần số thấp khi đo các tín hiệu tần số cao. •
Noise Reject: Giảm độ nhạy đầu vào của mạch kích hoạt. Điều này giúp giảm kích hoạt
sai khi đo các tín hiệu có mức nhiễu cao.
Chế độ kích hoạt (Trigger Modes)
Chế độ kích hoạt xác định cách máy hiện sóng hoạt động trong trường hợp có hoặc không có tín
hiệu kích hoạt. Nó cũng có thể kích hoạt chức năng giữ kích hoạt (trigger holdoff).
1. Auto (Untriggered Roll) Mode o Chế độ này cho phép máy hiện sóng lấy dữ liệu
sóng ngay cả khi không có sự kiện kích hoạt.
o Nếu tín hiệu kích hoạt không xuất hiện trước khi bộ hẹn giờ hết thời gian, máy
hiện sóng sẽ tự động kích hoạt.
o Nếu không có tín hiệu kích hoạt hợp lệ, dạng sóng sẽ trượt ngang qua màn hình (roll mode).
o Nếu tín hiệu kích hoạt hợp lệ xuất hiện, màn hình sẽ hiển thị dạng sóng ổn định. 2. Normal Trigger Mode
o Máy hiện sóng chỉ thu nhận dạng sóng khi xảy ra một điều kiện kích hoạt.
o Nếu không có kích hoạt, máy hiện sóng sẽ giữ nguyên dạng sóng cuối cùng đã thu nhận.
o Nếu không có dạng sóng trước đó, màn hình sẽ không hiển thị gì.
3. Holdoff Trigger Mode o Chế độ này cho phép đặt khoảng thời gian mà máy hiện sóng
sẽ bỏ qua các sự kiện kích hoạt.
o Ví dụ: Để kích hoạt trên xung đầu tiên của một chuỗi xung, ta có thể đặt điều
kiện kích hoạt trên cạnh dương và sử dụng holdoff để ngăn chặn kích hoạt trên
các xung tiếp theo. o Set Holdoff to Minimum: Đặt giá trị holdoff về mức tối thiểu.
Chế độ thu nhận kích hoạt trễ (Trigger Delay Acquisition Mode) •
Trong chế độ thu nhận thông thường, điểm kích hoạt nằm ở trung tâm của bản ghi dạng sóng. •
Chức năng Delay trong menu Acquire tách điểm kích hoạt ra khỏi điểm mở rộng trung tâm màn hình. •
Chế độ này giúp quan sát chi tiết dạng sóng xảy ra sau một khoảng thời gian dài tính từ điểm kích hoạt. •
Ví dụ: Nếu một xung xuất hiện mỗi 10 ms, bạn có thể kích hoạt trên xung đó và sử dụng
Delay để xem tín hiệu xảy ra 6 ms sau điểm kích hoạt. lOMoAR cPSD| 59455093
Kích hoạt bằng tín hiệu bên ngoài sử dụng đầu vào AUX
Sử dụng quy trình này để kích hoạt thiết bị từ một tín hiệu bên ngoài được kết nối với đầu vào AUX.
1. Nhấn nút Trigger Menu trên bảng điều khiển phía trước.
2. Nhấn nút Trigger Type trong menu bên.
3. Sử dụng núm Multipurpose để chọn và xác nhận kiểu kích hoạt Edge.
4. Nhấn nút Source trong menu bên.
5. Sử dụng núm Multipurpose để chọn và xác nhận nguồn AUX.
LƯU Ý: Cài đặt AUX chỉ khả dụng cho các kiểu kích hoạt Edge và Pulse Width.
6. Thiết lập các giá trị cho Coupling, Level và Slope để kích hoạt trên tín hiệu đầu vào AUX.
Mô tả phép đo tự động (Automatic measurement descriptions)
Các bảng sau liệt kê các phép đo tự động, được nhóm theo menu đo lường. Mô tả về các phép
đo cũng có thể được hiển thị trên dao động ký bằng cách bật Help Everywhere (Help > Help Everywhere).
Xem phần Nhận trợ giúp trên màn hình cho các cài đặt - Help Everywhere ở trang 29.
Mô tả phép đo tần số

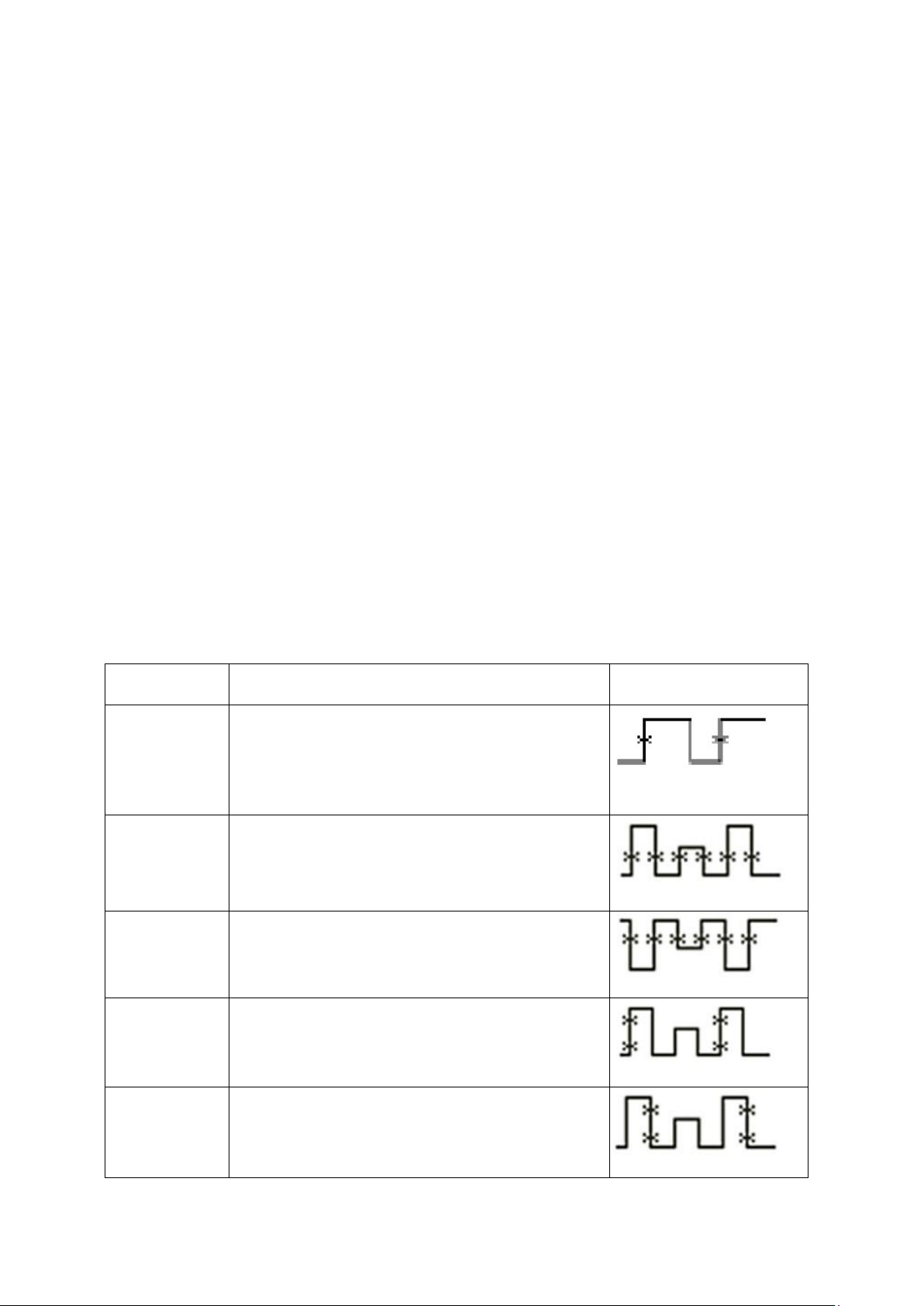

Bảng 4: Các phép đo tần số | Table 4: Frequency measurements Phép đo Mô tả Frequency
Chu kỳ đầu tiên trong một dạng sóng hoặc vùng (Tần số)
được chọn. Tần số là nghịch đảo của chu kỳ và
được đo bằng hertz (Hz), trong đó 1 Hz = 1 chu kỳ/giây. +Pulses (Số
Số lượng xung dương vượt quá mức tham chiếu
xung dương) giữa của dạng sóng hoặc vùng được chọn. –Pulses (Số
Số lượng xung âm giảm xuống dưới mức tham xung âm)
chiếu giữa của dạng sóng hoặc vùng được chọn. +Edges (Số
Số lần chuyển đổi từ mức tham chiếu thấp sang
cạnh dương) mức tham chiếu cao trong dạng sóng hoặc vùng được chọn. –Edges (Số
Số lần chuyển đổi từ mức tham chiếu cao sang cạnh âm)
mức tham chiếu thấp trong dạng sóng hoặc vùng được chọn. lOMoAR cPSD| 59455093

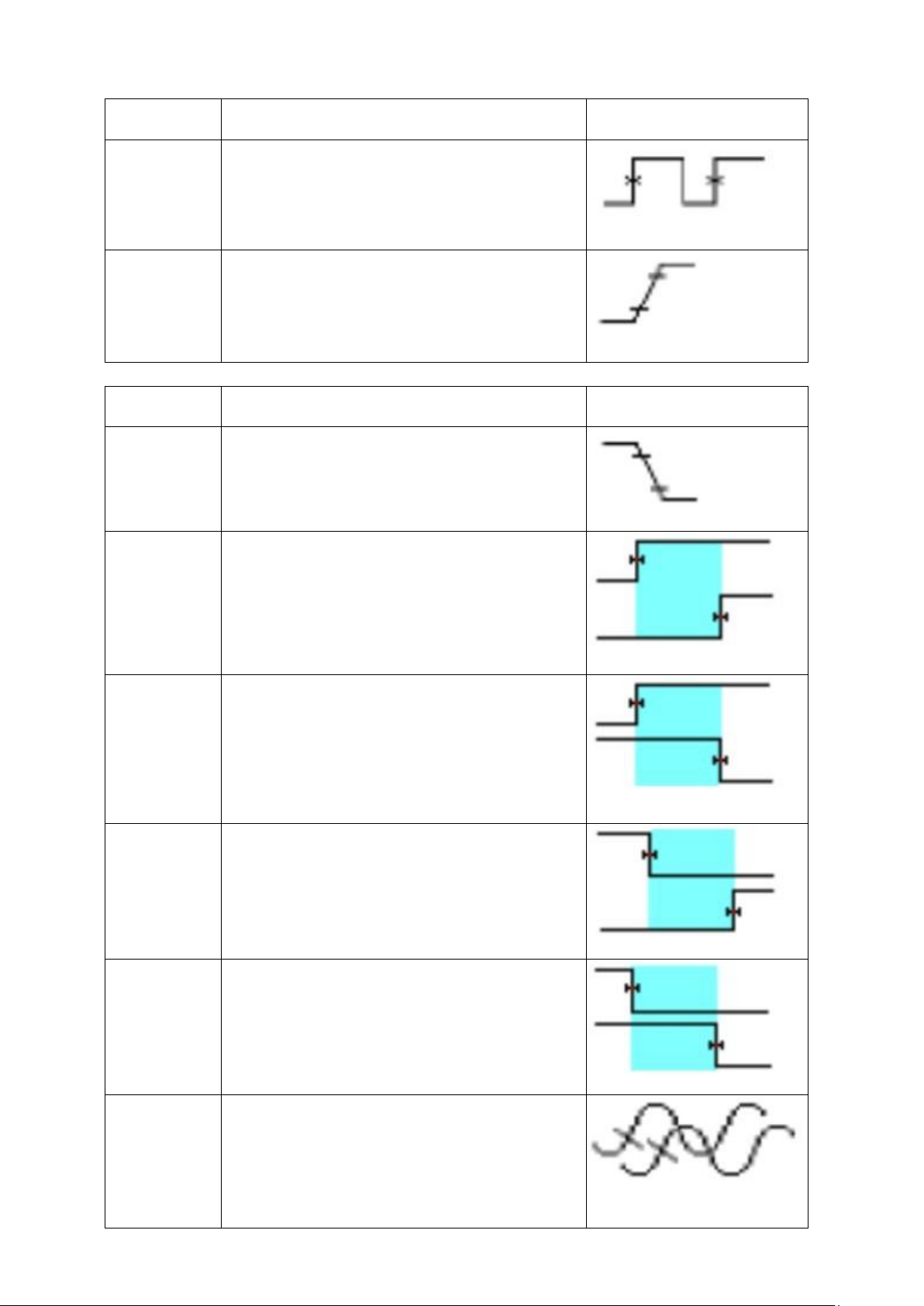

Mô tả các phép đo thời gian | Time Measurement Descriptions Phép đo Mô tả
Period (Chu Thời gian cần thiết để hoàn thành chu kỳ đầu kỳ)
tiên của dạng sóng hoặc vùng được chọn. Chu
kỳ là nghịch đảo của tần số và được đo bằng giây (s). Rise Time
Thời gian cần để cạnh lên của xung đầu tiên (Thời gian
trong dạng sóng hoặc vùng được chọn tăng từ tăng)
mức tham chiếu thấp đến mức tham chiếu cao. Phép đo Mô tả Fall Time
Thời gian cần để cạnh xuống của xung đầu tiên (Thời gian
trong dạng sóng hoặc vùng được chọn giảm từ giảm)
mức tham chiếu cao đến mức tham chiếu thấp.
DelayRR (Độ Thời gian giữa điểm tham chiếu giữa (mặc định trễ RR)
50%) của cạnh lên của hai dạng sóng khác nhau.
Xem thêm Pha (Phase). Phép đo này yêu cầu hai kênh đầu vào.
DelayRF (Độ Thời gian giữa điểm tham chiếu giữa (mặc định trễ RF)
50%) của cạnh lên của một dạng sóng và cạnh
xuống của dạng sóng thứ hai. Xem thêm Pha
(Phase). Phép đo này yêu cầu hai kênh đầu vào.
DelayFR (Độ Thời gian giữa điểm tham chiếu giữa (mặc định trễ FR)
50%) của cạnh xuống của một dạng sóng và
cạnh lên của dạng sóng thứ hai. Xem thêm Pha
(Phase). Phép đo này yêu cầu hai kênh đầu vào.
DelayFF (Độ Thời gian giữa điểm tham chiếu giữa (mặc định trễ FF)
50%) của cạnh xuống của một dạng sóng và
cạnh xuống của dạng sóng thứ hai. Xem thêm
Pha (Phase). Phép đo này yêu cầu hai kênh đầu vào.
Phase (Pha) Khoảng thời gian một dạng sóng dẫn trước
hoặc trễ hơn dạng sóng khác, được biểu diễn
bằng độ (°), trong đó 360° tương ứng với một
chu kỳ sóng. Xem thêm Độ trễ RR, RF, FR,
FF. Phép đo này yêu cầu hai kênh đầu vào. lOMoAR cPSD| 59455093
+Width (Độ Khoảng thời gian giữa hai điểm tham chiếu giữa rộng xung
(mặc định 50%) của một xung dương. Phép đo dương)
này thực hiện trên xung đầu tiên trong dạng
sóng hoặc vùng được chọn.
–Width (Độ Khoảng thời gian giữa hai điểm tham chiếu giữa rộng xung
(mặc định 50%) của một xung âm. Phép đo này âm)
thực hiện trên xung đầu tiên trong dạng sóng hoặc vùng được chọn. Phép đo Mô tả
+Duty (Chu Tỷ lệ giữa độ rộng xung dương so với chu kỳ kỳ làm việc
tín hiệu, được biểu diễn bằng phần trăm. Phép dương)
đo này thực hiện trên chu kỳ đầu tiên trong dạng
sóng hoặc vùng được chọn.
–Duty (Chu Tỷ lệ giữa độ rộng xung âm so với chu kỳ tín kỳ làm việc
hiệu, được biểu diễn bằng phần trăm. Phép đo âm)
này thực hiện trên chu kỳ đầu tiên trong dạng
sóng hoặc vùng được chọn.
Burst Width Thời gian kéo dài của một chuỗi xung (burst, (Độ
rộng một chuỗi sự kiện thoáng qua), được đo trên
chuỗi xung) toàn bộ dạng sóng hoặc vùng được chọn.
Sử dụng con trỏ để đo thủ công (Cursor)
Con trỏ là các đường dọc và ngang hiển thị trên màn hình mà bạn có thể định vị trên dạng sóng
để thực hiện các phép đo. Con trỏ có các giá trị hiển thị cho biết giá trị tại vị trí của chúng hoặc
tại điểm giao cắt với dạng sóng. Ngoài ra, con trỏ cũng hiển thị giá trị chênh lệch tuyệt đối
(hoặc delta) giữa hai vị trí con trỏ.

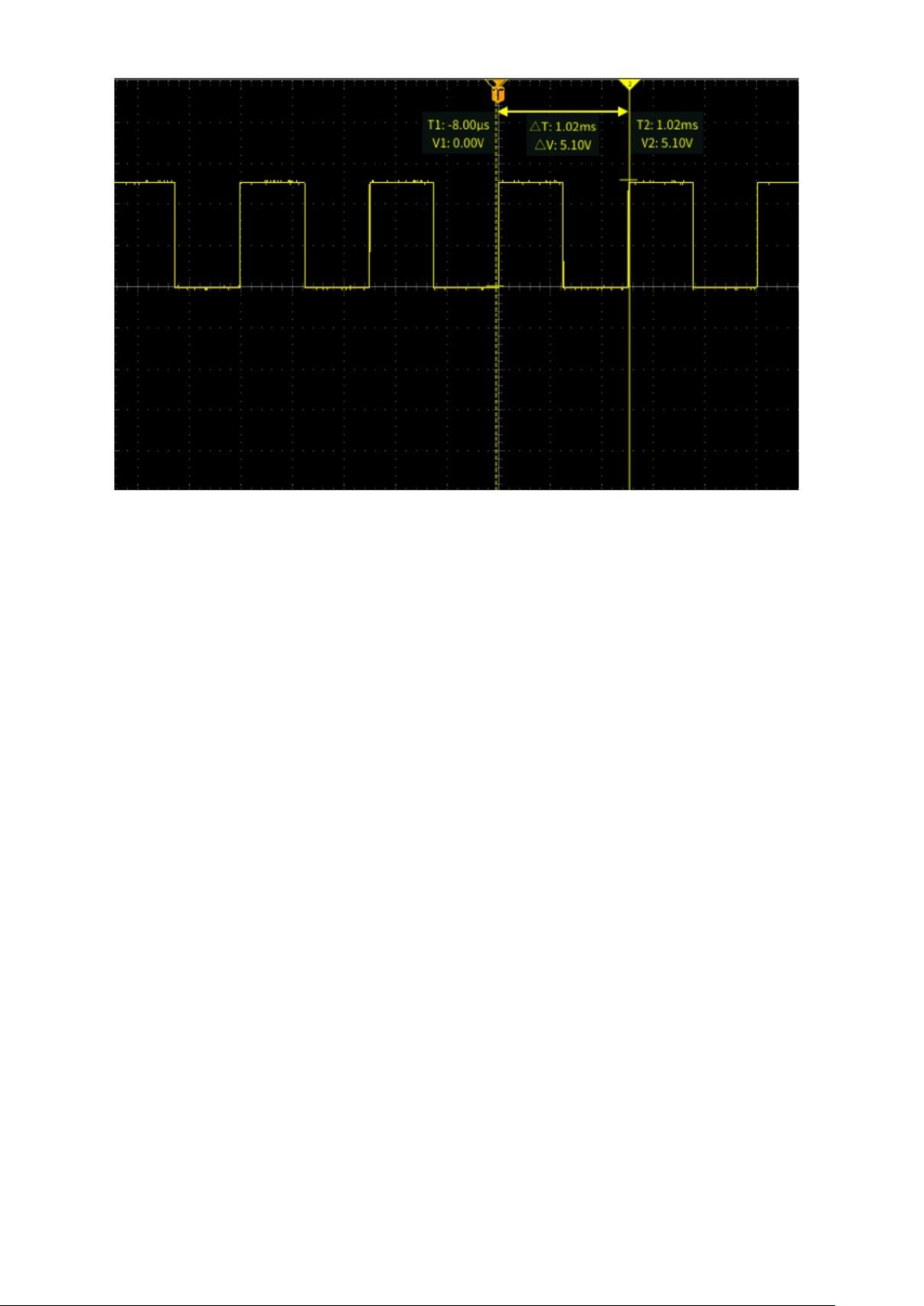

Các giá trị hiển thị của con trỏ xuất hiện ngay bên cạnh con trỏ. Chúng hiển thị giá trị tín hiệu
tại vị trí hiện tại của con trỏ và cũng hiển thị giá trị chênh lệch (delta, được đánh dấu bằng ký
hiệu Δ) giữa các phép đo của con trỏ. Máy hiện sóng luôn hiển thị giá trị này khi con trỏ được bật. lOMoAR cPSD| 59455093
📌 Lưu ý: Con trỏ không khả dụng ở chế độ hiển thị XY.
Hướng dẫn sử dụng con trỏ

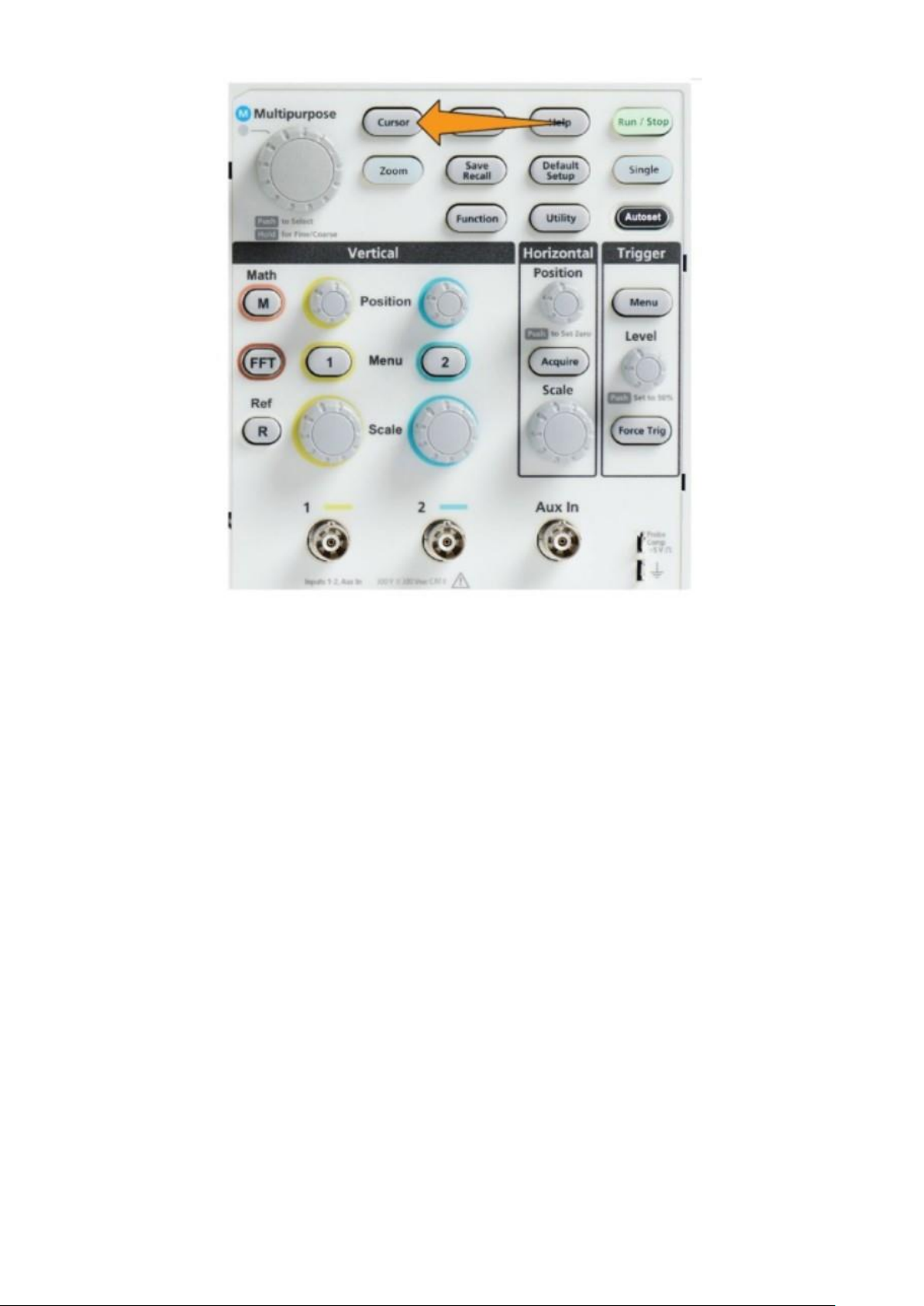

1. Nhấn nút Cursors để hiển thị hai con trỏ thời gian dọc mặc định.
o Màu sắc của con trỏ cho biết chúng đang đo trên kênh nào.
o Con trỏ đường liền là con trỏ đang được chọn và có thể điều khiển bằng núm Multipurpose. lOMoAR cPSD| 59455093
2. Sử dụng núm Multipurpose để di chuyển con trỏ được chọn (đường liền).
o Giá trị hiển thị của con trỏ sẽ thay đổi khi bạn di chuyển nó.
3. Nhấn núm Multipurpose để chọn con trỏ còn lại (nó sẽ trở thành đường liền), sau đó
xoay núm để di chuyển con trỏ đó.
o Con trỏ đầu tiên lúc này sẽ được vẽ bằng đường đứt nét.

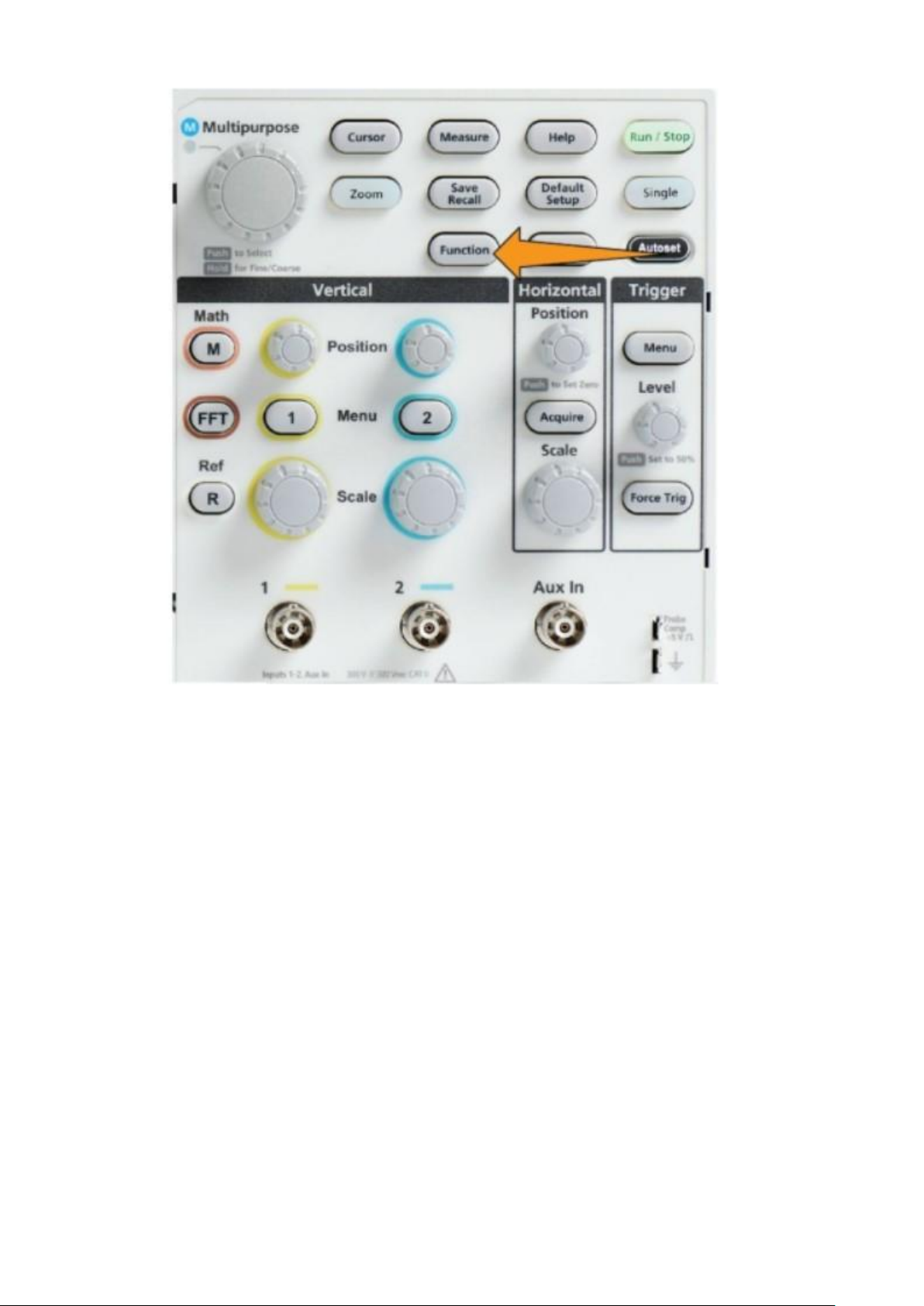

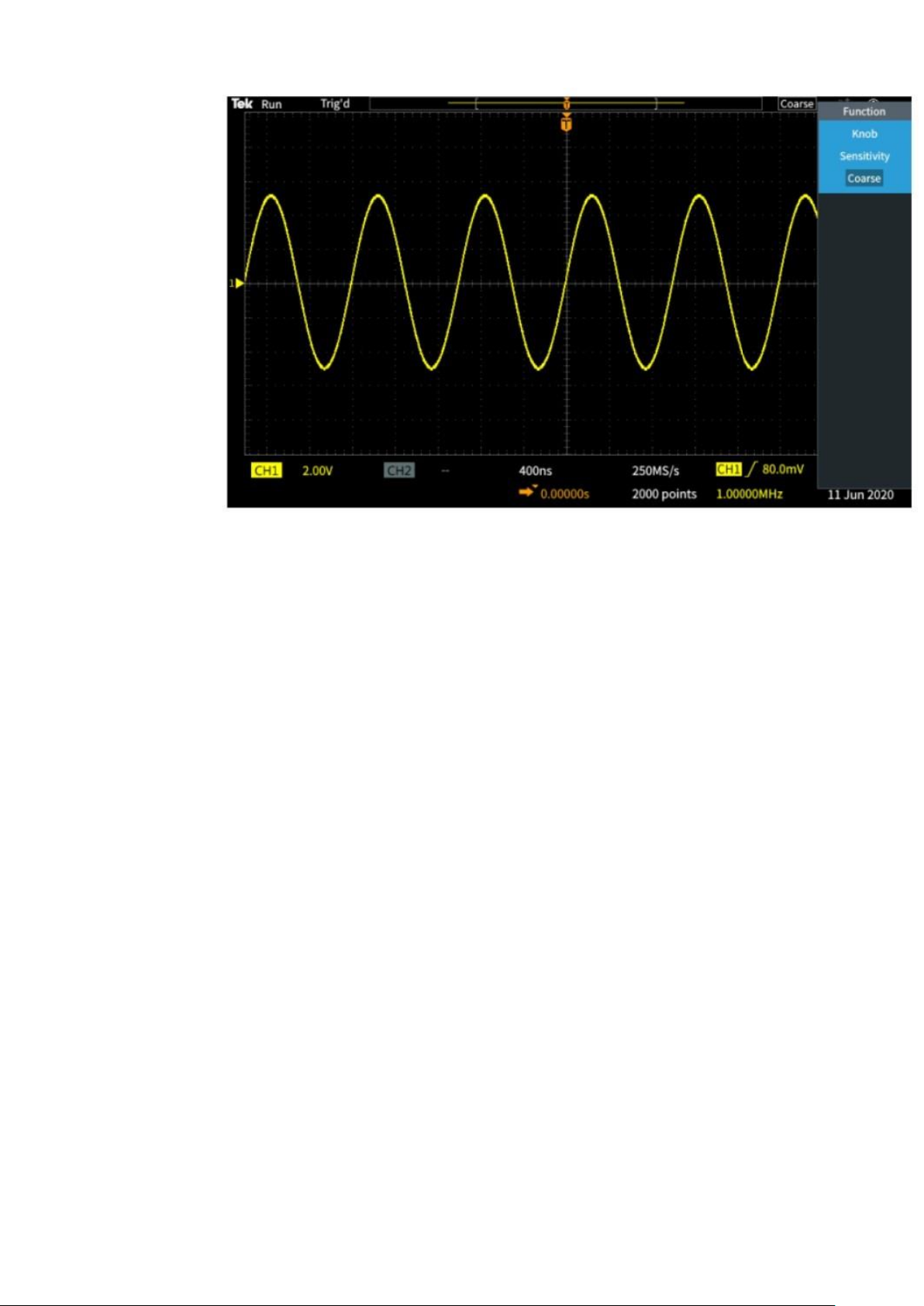

4. Để điều chỉnh con trỏ với độ chính xác cao hơn, nhấn nút Function để chuyển đổi giữa
chế độ điều chỉnh thô và tinh chỉnh. lOMoAR cPSD| 59455093
o Chế độ tinh chỉnh cũng áp dụng cho các núm điều chỉnh Vertical Position,
Horizontal Position, Trigger Level, và nhiều thao tác khác của núm Multipurpose.
o 📌 Lưu ý: Bạn cũng có thể chuyển đổi giữa chế độ tinh chỉnh và thô bằng cách
nhấn và giữ núm Multipurpose.
5. Nhấn nút Amplitude hoặc Screen trong menu bên để chọn kiểu con trỏ khác để đo
lường. (Xem phần Các loại con trỏ ở trang 105).
6. Nhấn nút Link trong menu bên để bật/tắt chế độ liên kết con trỏ.
o Khi bật, xoay núm Multipurpose sẽ di chuyển cả hai con trỏ cùng lúc. lOMoAR cPSD| 59455093
7. Nếu một hoặc cả hai con trỏ bị nằm ngoài màn hình, nhấn nút Bring Cursor On Screen
trong menu bên để đưa con trỏ trở lại màn hình.
8. Nhấn nút Cursors trên bảng điều khiển phía trước để tắt con trỏ.
Tạo dạng sóng toán học (Math Waveforms)
Dạng sóng toán học cho phép bạn cộng, trừ, hoặc nhân hai kênh dạng sóng để tạo ra một dạng
sóng toán học mới. Bạn có thể đo dạng sóng này hoặc lưu nó vào bộ nhớ tham chiếu hay tệp dữ
liệu dạng sóng bên ngoài.
Các bước tạo dạng sóng toán học:

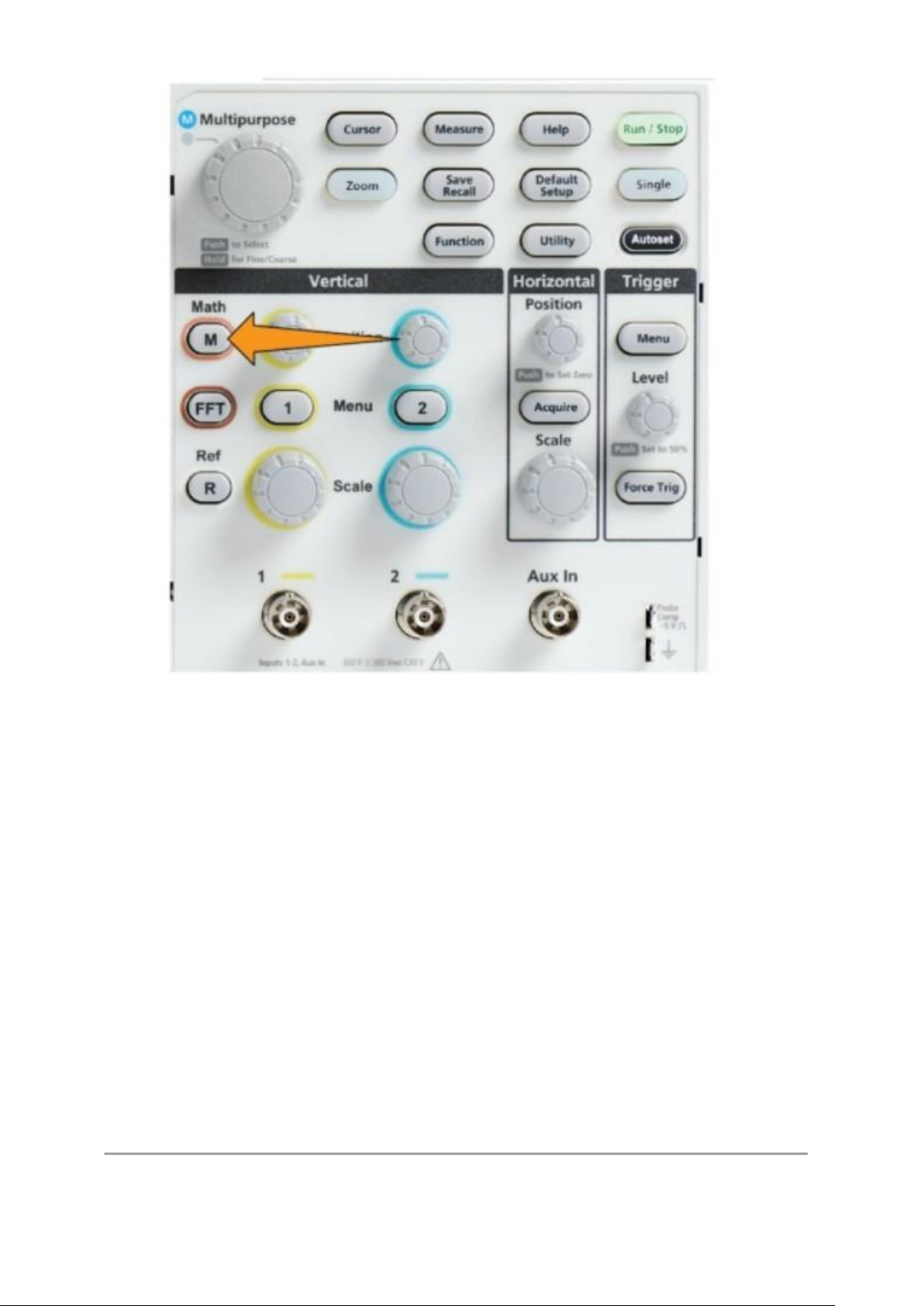

1. Nhấn nút Math. Máy hiện sóng sẽ hiển thị một dạng sóng toán học màu đỏ dựa trên các
cài đặt hiện tại trong menu bên. lOMoAR cPSD| 59455093
2. Nhấn nút menu bên Source 1.
3. Dùng núm điều chỉnh Multipurpose để chọn kênh đầu tiên làm nguồn cho dạng sóng
toán học, sau đó nhấn nút để xác nhận.
4. Nhấn nút menu bên Operator.
5. Dùng núm điều chỉnh Multipurpose để chọn phép toán cần áp dụng cho hai dạng sóng
(cộng, trừ hoặc nhân), sau đó nhấn nút để xác nhận.
6. Nhấn nút menu bên Source 2.
7. Dùng núm điều chỉnh Multipurpose để chọn kênh thứ hai làm nguồn cho dạng sóng
toán học. Máy hiện sóng sẽ ngay lập tức hiển thị dạng sóng toán học.
8. Để di chuyển vị trí theo chiều dọc của dạng sóng toán học, nhấn nút menu bên
Position, sau đó dùng núm Multipurpose để điều chỉnh.
9. Để thay đổi kích thước (tỷ lệ theo trục dọc) của dạng sóng toán học, nhấn nút menu
bên Vertical Scale, sau đó dùng núm Multipurpose để thay đổi tỷ lệ hiển thị.
🔹 Lưu ý: Cài đặt tỷ lệ dọc chỉ áp dụng cho dạng sóng toán học.
Ví dụ ứng dụng dạng sóng toán học lOMoAR cPSD| 59455093

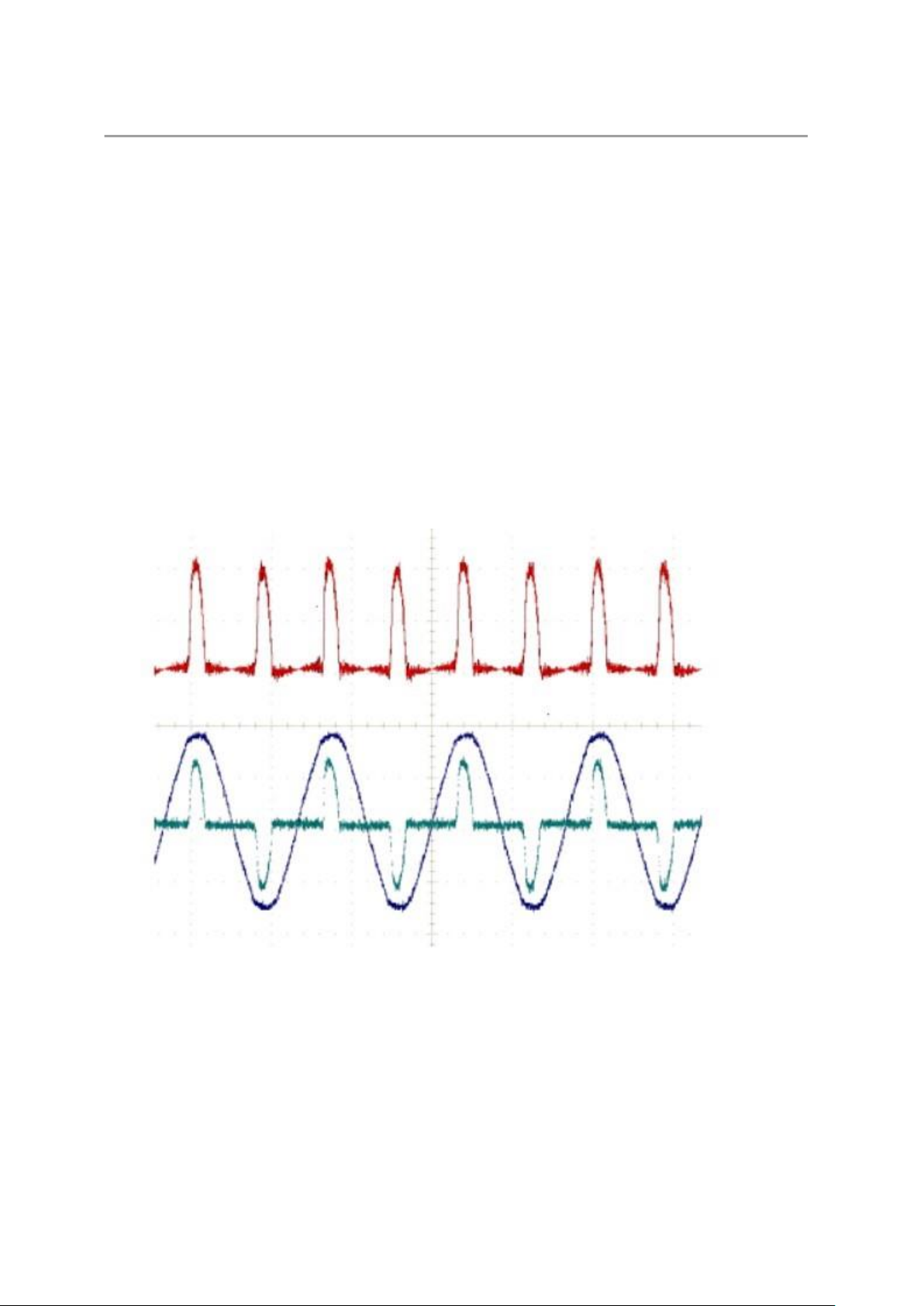

Một ví dụ về việc sử dụng dạng sóng toán học là tính công suất tức thời (công suất = dòng
điện × điện áp) bằng cách nhân một dạng sóng điện áp với một dạng sóng dòng điện.
Mẹo khi sử dụng dạng sóng toán học ✔
Tỷ lệ ngang và vị trí của dạng sóng toán học được lấy từ các kênh nguồn. Nếu bạn
điều chỉnh các kênh nguồn, dạng sóng toán học cũng sẽ thay đổi tương ứng. ✔
Nếu bạn cộng hoặc trừ các dạng sóng có đơn vị khác nhau, đơn vị của dạng sóng toán
học sẽ được hiển thị là “?”. ✔
Bạn có thể đo tự động trên dạng sóng toán học giống như trên dạng sóng kênh. Chỉ cần
chọn menu Math trong màn hình Measure và chọn phép đo mong muốn. ✔
Bạn có thể lưu dạng sóng toán học vào bộ nhớ tham chiếu hoặc tệp trên USB, và cũng
có thể tải lại dạng sóng toán học từ bộ nhớ tham chiếu. (Xem phần Recalling waveform data trang 134). ✔
Bạn có thể phóng to dạng sóng toán học bằng cách sử dụng các nút điều hướng (Zoom
và núm Multipurpose).
Sử dụng FFT để xem thông tin tần số của tín hiệu
Nhiều tín hiệu có thể bị méo hoặc có các đặc điểm không mong muốn. Đôi khi, những biến
dạng này không ảnh hưởng đến cách tín hiệu hoạt động trong mạch. Nhưng trong nhiều trường
hợp, các xung đồng hồ hệ thống, tín hiệu cảm ứng từ đường mạch in gần đó hoặc nhiễu từ
nguồn cấp điện có thể ảnh hưởng đến tín hiệu, làm nó hoạt động sai. Chức năng FFT là một
công cụ mạnh mẽ giúp bạn xác định tần số của các tín hiệu nhiễu nằm trong tín hiệu chính.
Chức năng FFT sử dụng biến đổi Fourier nhanh (Fast Fourier Transform – FFT) để phân
tích dữ liệu dạng sóng, xác định các thành phần tần số trong tín hiệu. Kết quả sẽ là một dạng lOMoAR cPSD| 59455093
sóng hiển thị các đỉnh (spike) trên trục ngang, trong đó mỗi đỉnh đại diện cho một thành phần
tần số của tín hiệu và biên độ của nó. Nói cách khác, FFT hoạt động như một bộ phân tích phổ
cơ bản để phân tích các thành phần tần số của tín hiệu.
Các bước sử dụng FFT trên máy hiện sóng
1 Thu nhận và hiển thị vài chu kỳ của dạng sóng

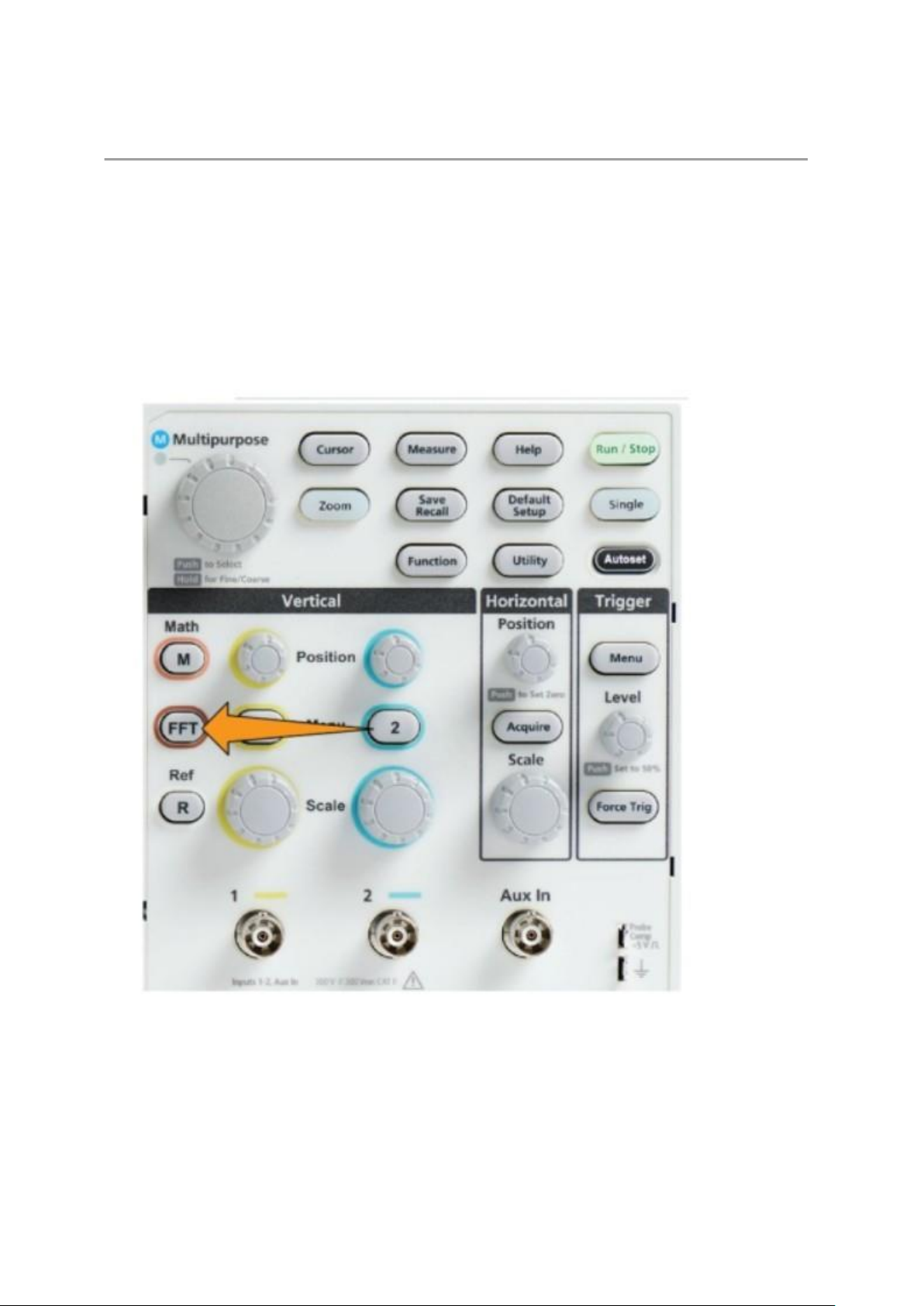

🔹 Lưu ý: FFT chỉ có thể hiển thị trên các dạng sóng có độ dài bản ghi 2000 hoặc 20K điểm. 2 Nhấn nút FFT

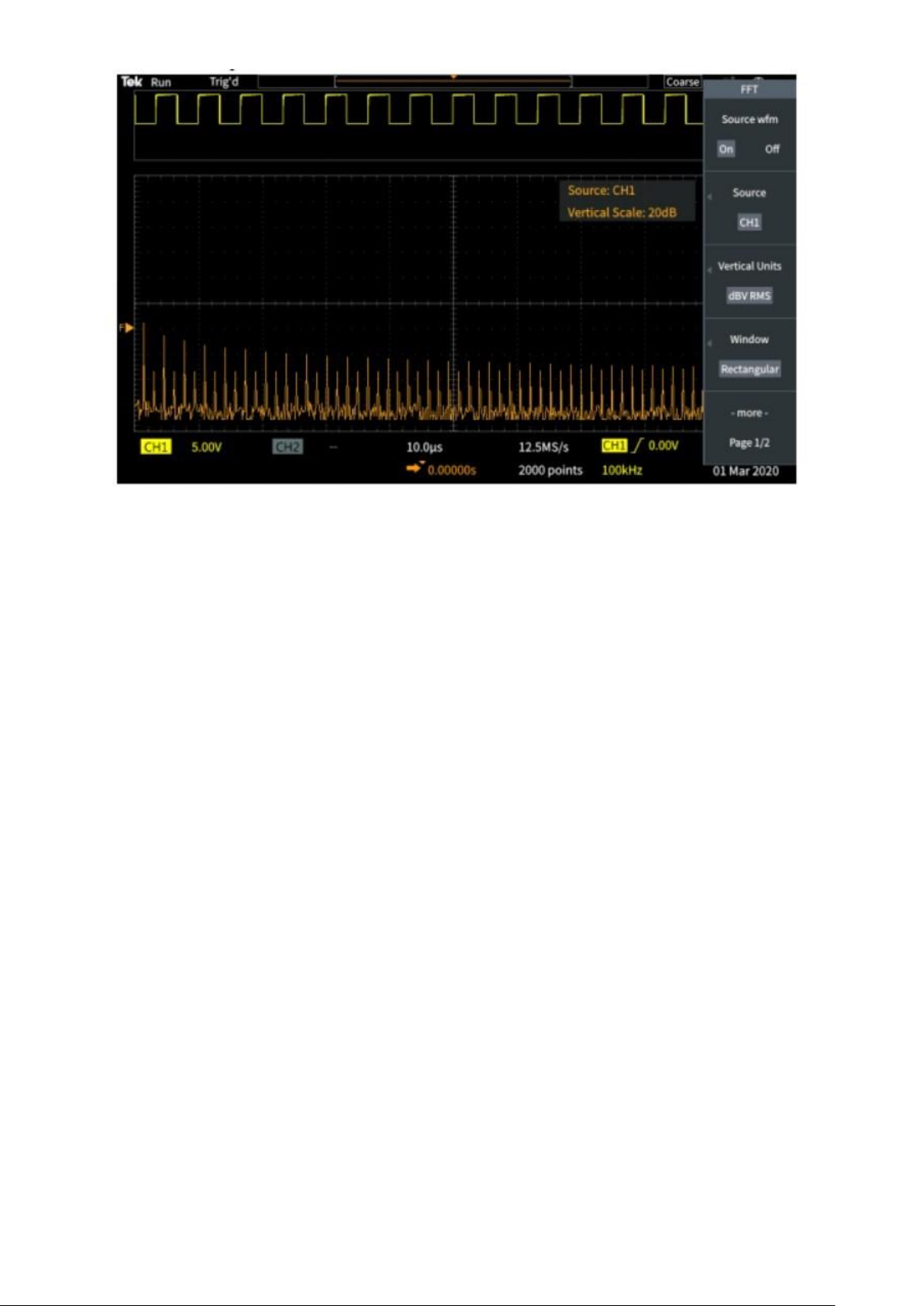

Máy hiện sóng sẽ hiển thị màn hình FFT mặc định.
Màn hình chính phía dưới sẽ hiển thị dạng sóng FFT.
Dùng núm Vertical Position của kênh nguồn để di chuyển dạng sóng FFT lên hoặc xuống. lOMoAR cPSD| 59455093
3 Bật/tắt hiển thị dạng sóng nguồn
Nhấn nút Source wfm trong menu bên để bật hoặc tắt hiển thị dạng sóng nguồn ở phía trên màn hình.
4 Chọn kênh nguồn cho FFT
Nhấn nút Source, sau đó dùng núm Multipurpose để chọn kênh nguồn (Ch1 hoặc Ch2).
Mặc định, kênh nguồn sẽ là kênh đang được chọn trước khi mở FFT.
5 Chọn đơn vị biên độ
Nhấn nút Vertical Units, sau đó dùng núm Multipurpose để chọn dBV RMS hoặc Linear RMS:

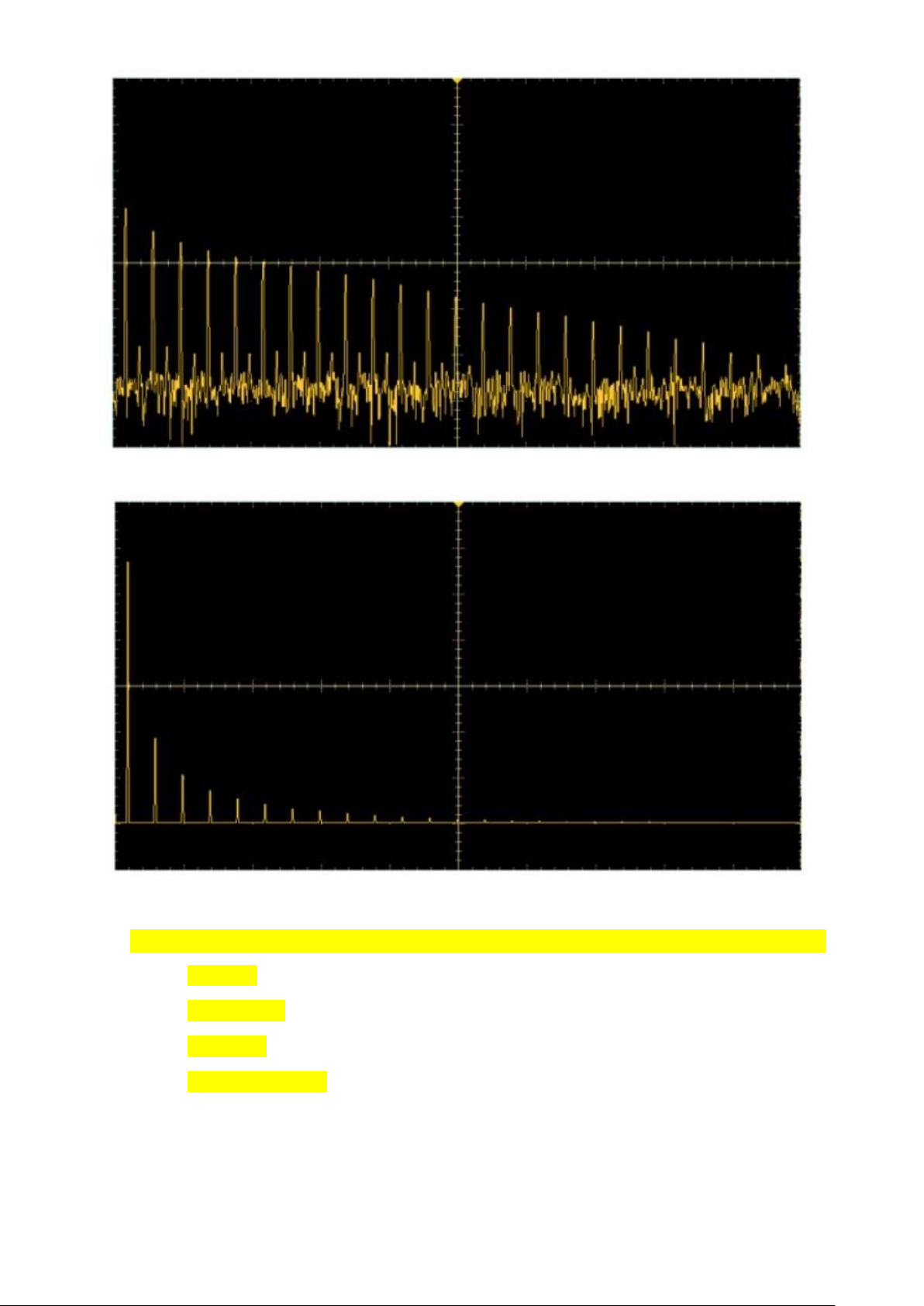

dBV RMS: Giúp xem chi tiết nhiều tần số, ngay cả khi biên độ của chúng khác nhau đáng kể. lOMoAR cPSD| 59455093
Linear RMS: Giúp có cái nhìn tổng thể về mức biên độ của tất cả tần số.
6 Chọn cửa sổ FFT (FFT Window)
Nhấn nút Window, sau đó dùng núm Multipurpose để chọn một trong các cửa sổ: Hanning Rectangular Hamming Blackman-Harris
Xem chi tiết về các cửa sổ FFT ở trang 115.
7 Điều chỉnh vị trí ngang của FFT
Nhấn nút Horizontal Center Position, sau đó dùng núm Multipurpose để di chuyển biểu đồ FFT theo chiều ngang.
