Lắp đặt dây dẫn mạng điện trong nhà
1. thuyết Bài: Lắp đặt dây dẫn mạng điện trong nhà
1.1. Mạng điện lắp đặt kiểu nổi
Khái niệm
Mạng điện lắp đặt nổi mạng điện dây dẫn được lắp đặt nổi trên các vật
cách điện đặt dọc theo trần nhà, cột, dầm ….

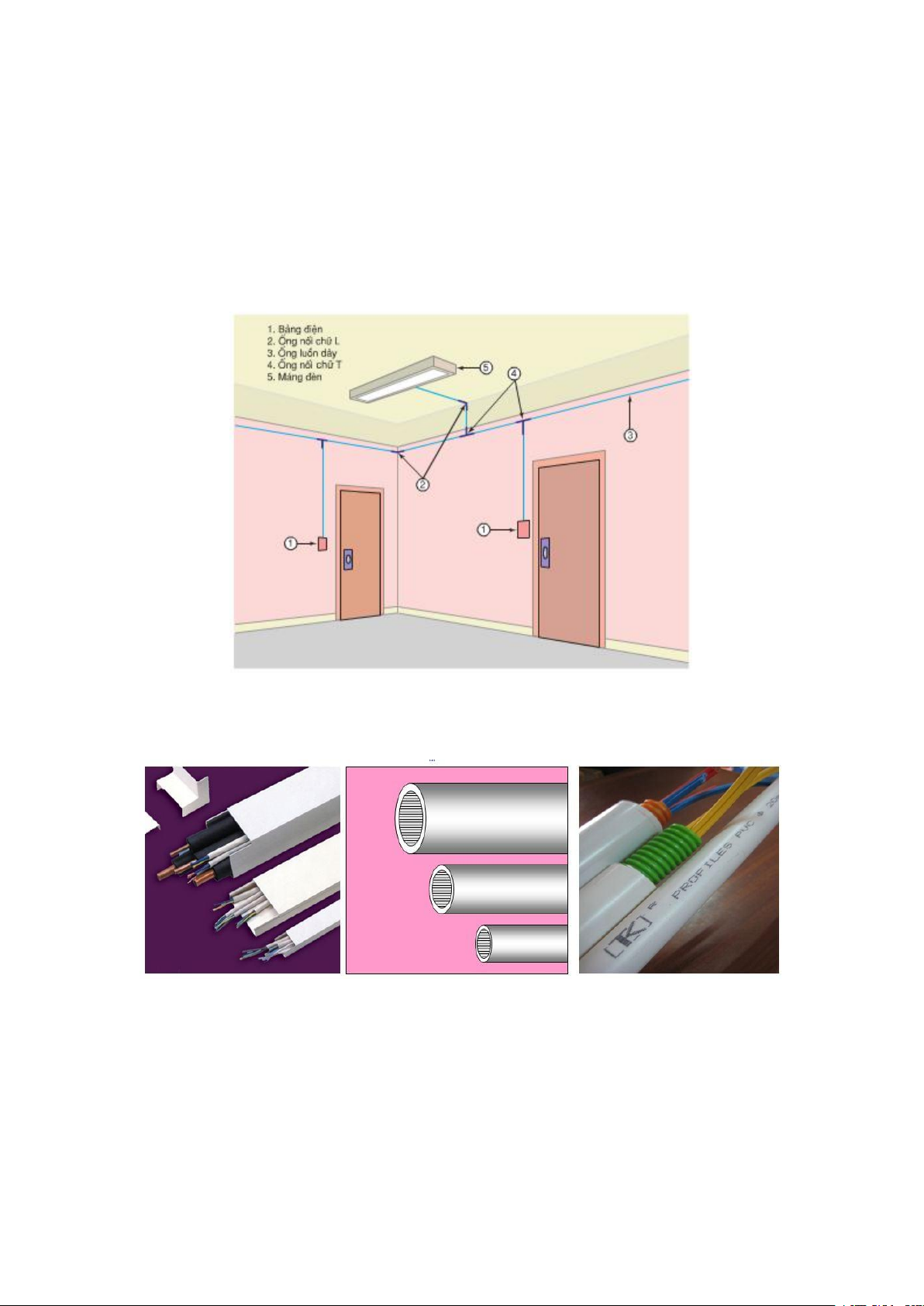

Hình 1. Mạng điện lắp đặt nổi trong ống ch điện
Các vật cách điện
Gồm: puli sứ, máng gỗ, ng cách điện các phụ kiện phù hợp.
Hình 2. Các loại ống cách điện
3 loại: Ống PVC, ống bọc tôn, ống bọc kẽm; bên trong lót cách điện,
đường kính thường dùng: 16; 20; 25; 32; 40 50mm, chiều dài 2 3m
- Ống nhựa PVC:
+ Đường kính: 16; 20; 25; 32; 40 50 mm
+ Chiều dài 2 3 m
+ Tiết diện: tròn hoặc hình chữ nhật
+ Một số phụ kiện đi kèm theo ống PVC tiết diện tròn, gồm: Ống nối chữ T,
ống nối chữ L, ống nối nối tiếp kẹp đỡ ng
Ống nối chữ T: Dùng để phân nhánh dây dẫn không sử dụng mối nối rẽ

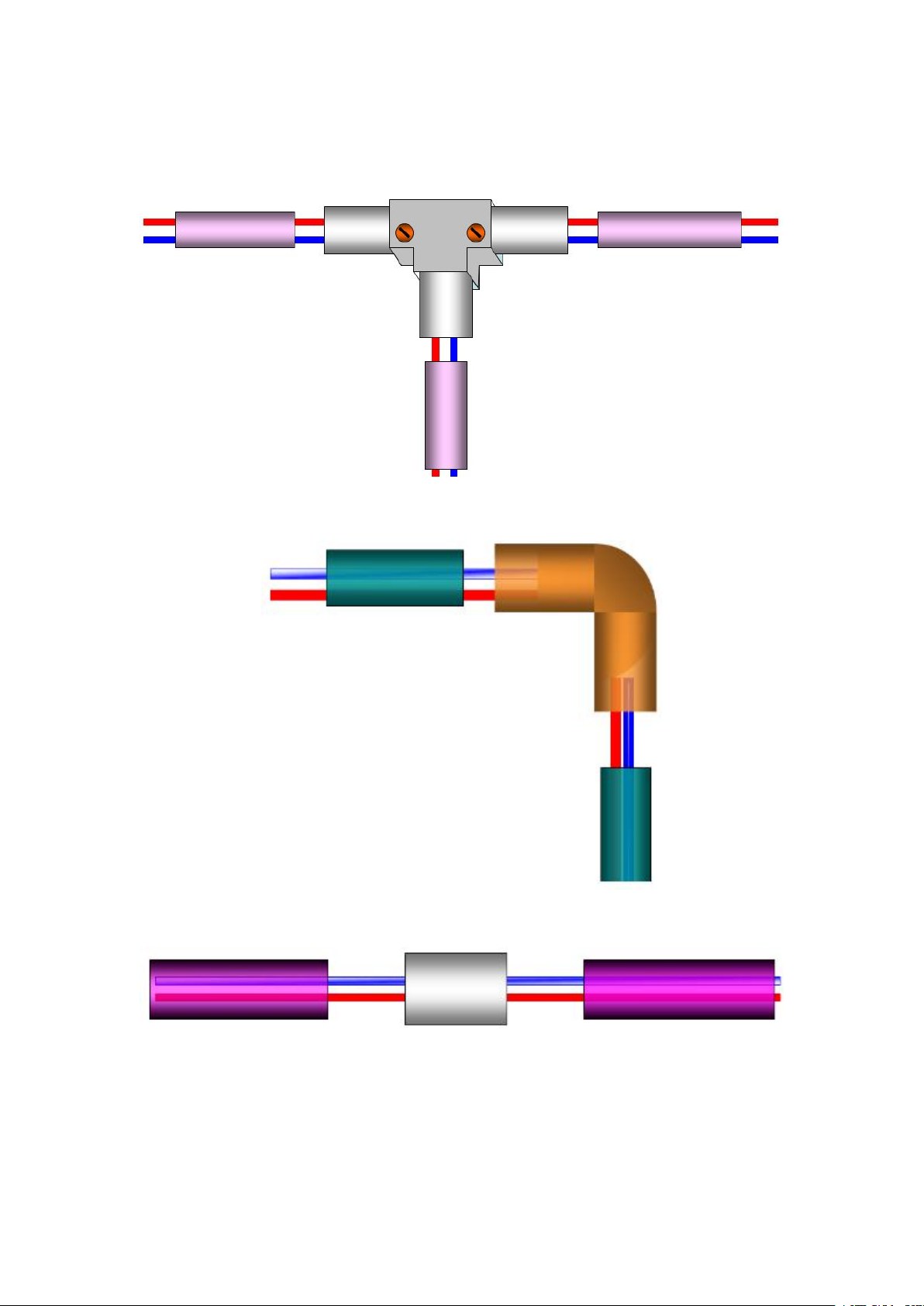

Hình 3. Ống nối ch T
Ống nối chữ L: Dùng khi nối hai ống luồn dây vuông góc với nhau
Hình 4. Ống nối chữ L
Ống nối chữ nối tiếp: Dùng để nối nối tiếp hai ống luồn dây với nhau
Hình 5. Ống nối chữ nối tiếp
Kẹp đỡ ống: Dùng đ cố định ống luồn dây trên tường, đường kính phù
hợp với đường nh ống

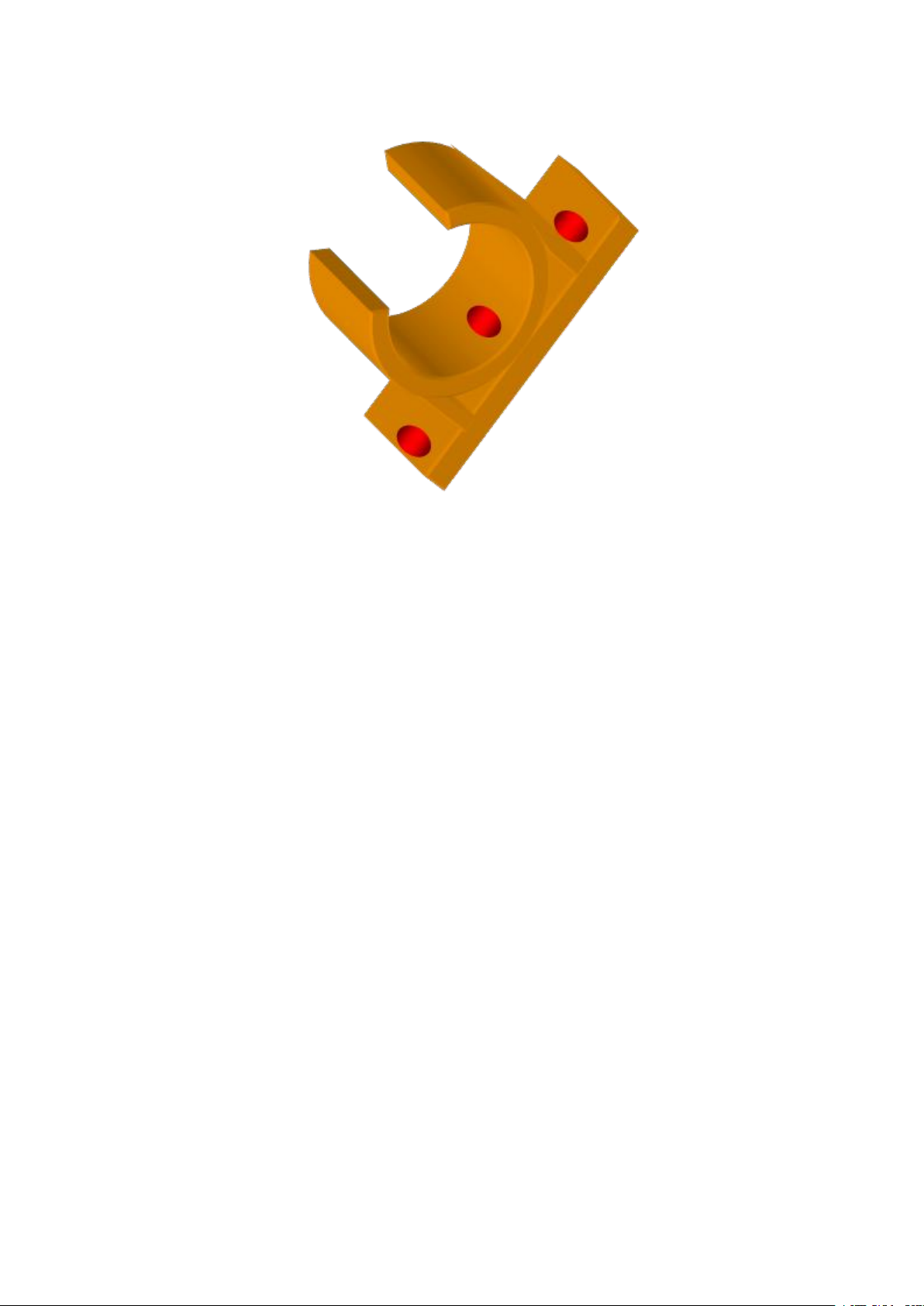

Hình 6. Kẹp đỡ ống
Một số yêu cầu thuật của mạng điện lắp đặt kiểu nổi
- Đường dây phải song song với vật kiến trúc (tường nhà, cột, xà…), cao hơn
mặt đất 2,5 m trở lên cách vật kiến trúc không nhỏ hơn 10mm
- Tổng tiết diện của dây dẫn trong ống không vượt quá 40% tiết diện ống
- Bảng điện phải cách mặt đất t 1,3 đến 1,5m
- Khi dây dẫn đổi hướng hoặc phân nhánh phải tăng thêm kẹp ng
- Không luồn c đường dây khác cấp điện áp o chung một ống
- Đường dây dẫn đi xuyên qua tường hoặc trần nhà phải luồn dây qua ống sứ,
mỗi ống ch được luồn một dây, hai đầu ống sứ phải nhô ra khỏi tường 10mm
Ưu, nhược điểm của mạng điện lắp đặt kiểu nổi
Ưu điểm:
- Tránh được tác động xấu của môi trường đến dây dẫn
- Dễ lắp đặt sửa chữa
- Không phụ thuộc vào quá trình xây dựng
- Giá thành thấp
Nhược điểm: Không thẩm mỹ
1.2. Mạng điện lắp đặt kiểu ngầm
Việc chọn phương pháp lắp đặt dây dẫn điện ngầm phải p hợp với môi
trường xung quanh, với yêu cầu sử dụng đặc điểm của kết quả, kiến trúc
công trình thuật an toàn điện
Mạng điện sinh hoạt được lắp đặt ngầm dây dẫn được đặt trong ống, trong
các rãnh ngầm trong tường, trần, sàn tông. Cách lắp đặt này đảm bảo
được yêu cầu thuật cũng tránh được c động của môi trường đến dây
dẫn
Việc lắp đặt ngầm đảm bảo những u cầu sau:
- Việc lắp đặt trong điều kiện môi trường khô ráo. Trong mọi trường hợp đặt
dây dẫn trực tiếp trên rãnh tường hoặc trong ống đều phải dùng hộp nối dây
chỗ nối đường ng
- Số dây hoắc tiết diện dây dẫn phải Dự tính việc ng thêm nhu cầu tiêu thụ
điện sau này nhưng không được vượt quá 40% tiết diện ống
- Bên trong ống phải sạch, miệng ống phải nhẵn.
- Không luồn chung dây dẫn điện xoay chiều, mọi chiều các đường dây
không cùng cấp điện áp vào một ng
- Bán kính cong của ng khi đặt trong tông không được nhỏ hơn 10 lần
đường kính ống
- Để đảm Bảo an toàn điện, tất cả c ống (kim loại) đều phải nối đất

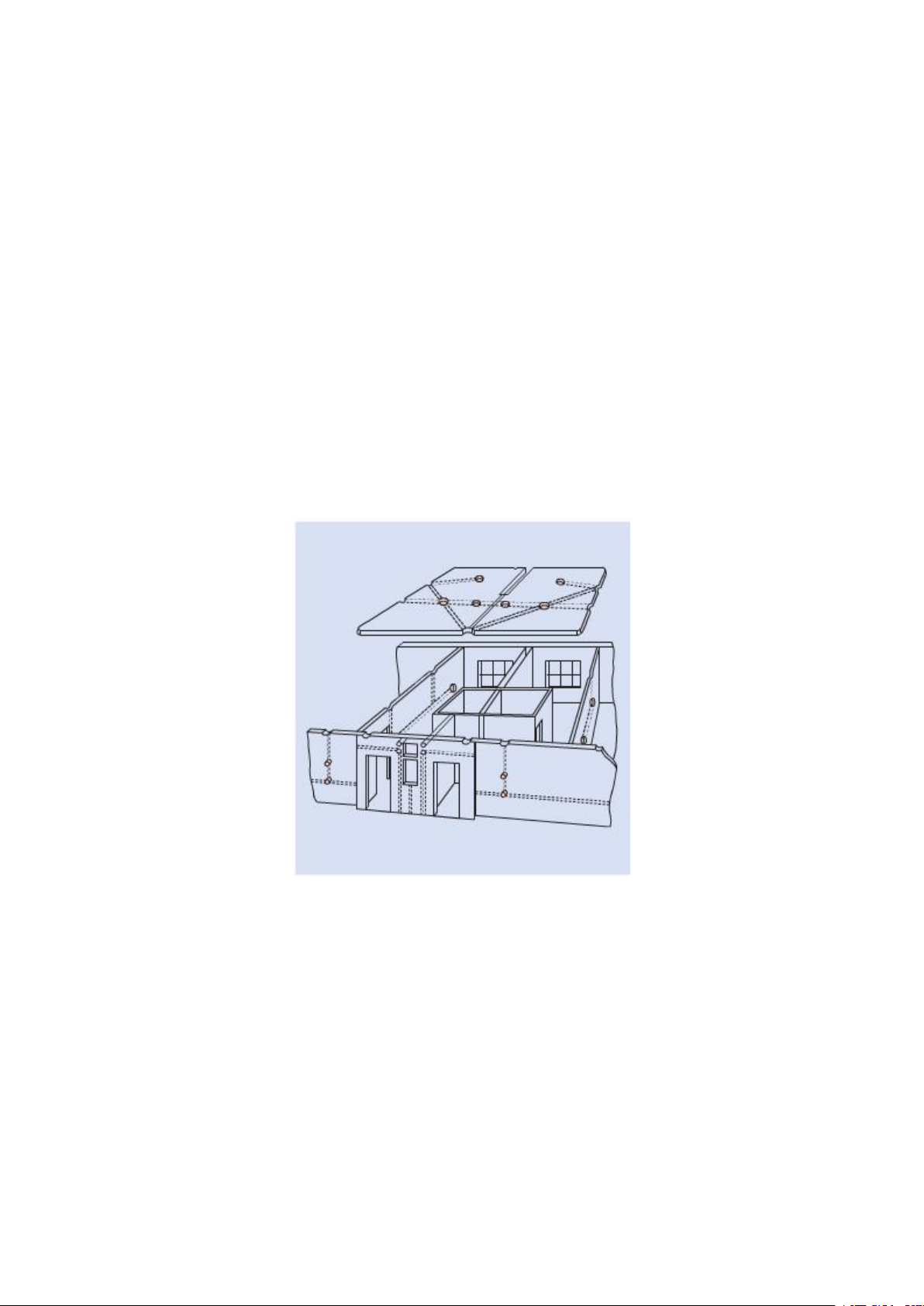

Hình 7. Dây dẫn được lắp đặt ngầm trong rãnh của c kết cấu xây dựng
2. Trả lời câu hỏi trong SGK
Trả lời câu hỏi Bài 11 trang 46 SGK Công nghệ 9 - Điện
Đề bài: Mạng điện trong lớp em được lắp đặt nổi hay ngầm? Hãy tả cách
đi dây lắp đặt các thiết bị đóng cắt bảo vệ của mạng điện?
Lời giải chi tiết
- trong lớp học mạng điện được lắp đặt nổi.
- Các dây dẫn được lồng trong ống cách điện đặt nổi theo trần nhà hoặc bám
sát vào tường rồi chạy theo tường hoặc sàn nhà để nối với các thiết bị điện
cũng như các thiết bị đóng cắt bảo vệ của mạng điện n cầu giao, công
tắc,…
Câu 1 trang 50 SGK ng Nghệ 9 - Lắp đặt mạng điện trong nhà
Đề bài: Hãy đánh dấu (x) vào cột "lắp đặt nổi" hoặc "lắp đặt ngầm" để khẳng
định câu thể hiện đặc điểm của kiểu lắp đặt mạng điện?
Lời giải chi tiết
Đặc điểm
Lắp đặt nổi
Lp đt ngm
1. Dây dẫn được lồng trong các ống nhựa đặt dọc theo trần nhà, dầm, .
x
2. Lắp đặt dây dẫn thường phải tiến hành trước khi đổ tông
x
3. Dây dẫn được đặt trong rãnh của tường, trần nhà, sàn tông.
x
Câu 2 trang 50 SGK ng Nghệ 9 - Lắp đặt mạng điện trong nhà
Đề bài: Hãy so sánh ưu nhược điểm của phương pháp lắp đặt y dẫn điện
của mạng điện trong nhà?
Lời giải chi tiết: Mạng điện trong nhà: lắp đặt kiểu nổi lắp đặt kiểu ngầm.
Mạch điện
trong nhà
Lắp đặt kiểu nổi
Lắp đặt kiểu ngm
Ưu điểm
- Đảm bảo được yêu cầu mỹ thuật tránh được
các tác động xấu của môi trường đến dây dẫn điện.
- Dễ dàng kiểm tra, sửa chữa thay thế khi bị sự
cố.
- Vừa tiết kiệm không gian lp đt, va
đảm bảo m quan.
- Đảm bảo an toàn điện phù hp vi
nhu cầu sử dụng.
Nhược điểm
- Nếu bố trí không hợp sẽ làm mất mỹ quan, chiếm
nhiều không gian lắp đặt.
- Khó lắp đặt với kiểu nhà kiến trúc phức tạp.
- Lắp đặt dây dẫn điện thưng phi tiến
hành song song khi xây lắp nhà .
- Khó kiểm tra, sửa chữa và khó thay
thế khi bị sự cố.
3. Một số bài tập trắc nghiệm
Câu 1: Lắp đặt mạng điện trong nhà theo kiểu nào?
A. Lắp đặt nổi
B. Lắp đặt ngầm
C. Cả A B đều đúng
D. Cả A B đều sai
Câu 2: Yêu cầu của bảng điện kaf cách mặt đất bao nhiêu?
A. dưới 1,3 m
B. từ 1,3m ÷ 1,5m
C. trên 1,5m
D. Đáp án khác
Câu 3: Đâu không phải yêu cầu thuật của mạng điện lắp đặt dây dẫn kiểu
nổi?
A. Tổng tiết diện dây dẫn trong ống không vượt quá 40% tiết diện ống
B. Được phép luồn các đường dây khác cấp điện áp vào chung một ống
C. Khi dây dẫn đổi hướng phải tăng kẹp ống
D. Khi dây dẫn phân nhánh phải tăng kẹp ống
Câu 4: Yêu cầu của đường dây dẫn đi xuyên qua tường hoặc trần nhà:
A. Luồn dây qua ống cách điện
B. Hai đầu ng phải nhô ra khỏi tường 10mm
C. Cả A B đều đúng
D. Cả A B đều sai
Câu 5: Khi lắp đặt mạng điện theo kiểu ngầm thể hiện được đặc điểm bản
nào?
A. Dây dẫn được đặt trong rảnh các kết cấu xây dựng
B. Dây dẫn được đặt dọc theo trần nhà, cột, dầm, nhà
C. Khi dây dẫn đổi hướng hoặc phân nhánh phải tăng thêm kẹp ng
D. Dây dẫn được luồng trong các ng nhựa cách điện
Câu 6: Các phụ kiện làm theo ng luồn y là:
A. Ống nối ch T
B. Ống nối nối tiếp
C. Kẹp đỡ ống
D. Cả 3 đáp án trên
Câu 7: mấy kiểu lắp đặt mạng điện trong nhà?
A. 1
B. 2
C. 3
D. 4
Câu 8: Trong lắp đặt mạng điện kiểu nổi, khi phân nhánh dây dẫn không
sử dụng mối nối rẽ ta thường dùng:
A. Kẹp đỡ ng
B. Ống nối nối tiếp
C. Ống nối chữ L
D. Ống nối chữ T
Câu 9: Ưu điểm của lắp đặt mạng điện kiểu ngầm gì? A. Đảm bảo vẻ đẹp
thuật B. Dễ dàng sửa chữa khi hỏng hóc C. Tránh được tác động của môi
trường đến dây dẫn D. C A C đều đúng
Câu 10: Trong lắp đặt mạng điện kiểu nổi dùng ống cách điện, khi nối 2 ống
luồn dây vuông góc với nhau ta thường dùng:
A. Ống nối ch T
B. Ống nối nối tiếp
C. Ống nối chữ L
D. Kẹp đỡ ống
Câu 11: Khi lắp đặt mạng điện kiểu nổi dùng ng cách điện, tổng tiết diện dây
dẫn không được vượt quá bao nhiêu % tiết diện ống?
A. 30%
B. 40%
C. 50%
D. 60%
Câu 12: Trong lắp đặt mạng điện kiểu nổi, bảng điện phải đặt cách mặt đất tối
thiểu 1,3 - 1,5m để làm gì?
A. Đảm bảo an toàn cho người sử dụng
B. Thuận tiện cho người sử dụng
C. Tránh xa tầm tay trẻ em
D. Câu B, C đúng
