Lý thuyết Máy điện xoay chiều ba pha - Máy biến áp ba pha

Lý thuyết Máy điện xoay chiều ba pha - Máy biến áp ba pha
1. Khái niệm, phân loại và công dụng của máy điện xoay chiều ba pha 1.1. Khái niệm
- Máy điện xoay chiều ba pha là máy điện làm việc với dòng điện xoay chiều
3 pha, làm việc theo nguyên tăc cam ưng điện tư và lưc điện tư. - Các loại máy điện: + Động cơ điện + Máy biến áp + Máy phát điện
1.2. Phân loại và công dụng
Máy điện xoay chiều ba pha chia làm hai loại:
- Máy điện tỉnh: Khi làm việc không có bộ phận nào chuyển động ,dùng để
biến đổi các thông số: Điện áp, dòng điện… của hệ thống điện. - Máy điện quay:
+ Máy phát điện: Biến đổi cơ năng thành điện năng, dùng làm nguồn cấp điện cho các tai.
+ Động cơ điện: Biến đổi điện năng thành cơ năng, dùng làm nguồn động lưc cho các máy. 2. Máy biến áp ba pha
2.1. Khái niệm và công dụng
- Khái niệm: Máy biến áp ba pha là máy điện tĩnh, dùng để biến đổi điện áp
của hệ thống nguồn điện xoay chiều ba pha nhưng giữ nguyên tần số. - Công dụng:
Hệ thống truyền tai và phân phối điện năng
Mạng điện xí nghiệp công nghiệp 2.2. Cấu tạo a. Lõi thép:
- Lõi thép dùng làm mạch dân tư, gồm nhiều lá thép ky thuật điện mong ghép
chăt lại với nhau, giữa các lá thép cách điện với nhau. - Lõi thép gồm:
+ Trụ: phần lõi thép đăt dây quấn.
+ Gông: phần lõi thép còn lại khép kín mạch tư cùng với trụ. - Lõi thép có dạng: + Ba pha ba trụ.
+ Ba lõi thép MBA một pha cam ưng ghép lại.
- Lõi thép làm bằng các lá thép kĩ thuật điện để hạn chế dòng điện Fu-cô sinh
ra khi tư trường biến đổ b. Dây quấn:
- Có 6 dây quấn (bằng đồng) được bọc cách điện, quấn quanh trụ.
- Ba dây quấn nhận điện vào (AX, BY,CZ) gọi là dây quấn sơ cấp.
- Ba dây quấn đưa điện ra (ax, by, cz) gọi là dây quấn thư cấp.
- Dây quấn sơ cấp và thư cấp phai khác nhau (tiết diện dây hoăc số vòng dây quấn).
- Dây quấn sơ cấp và thư cấp có thể đấu hình sao hoăc hình tam giác.
2.3. Sơ đồ đấu dây, kí hiệu cách đấu dây

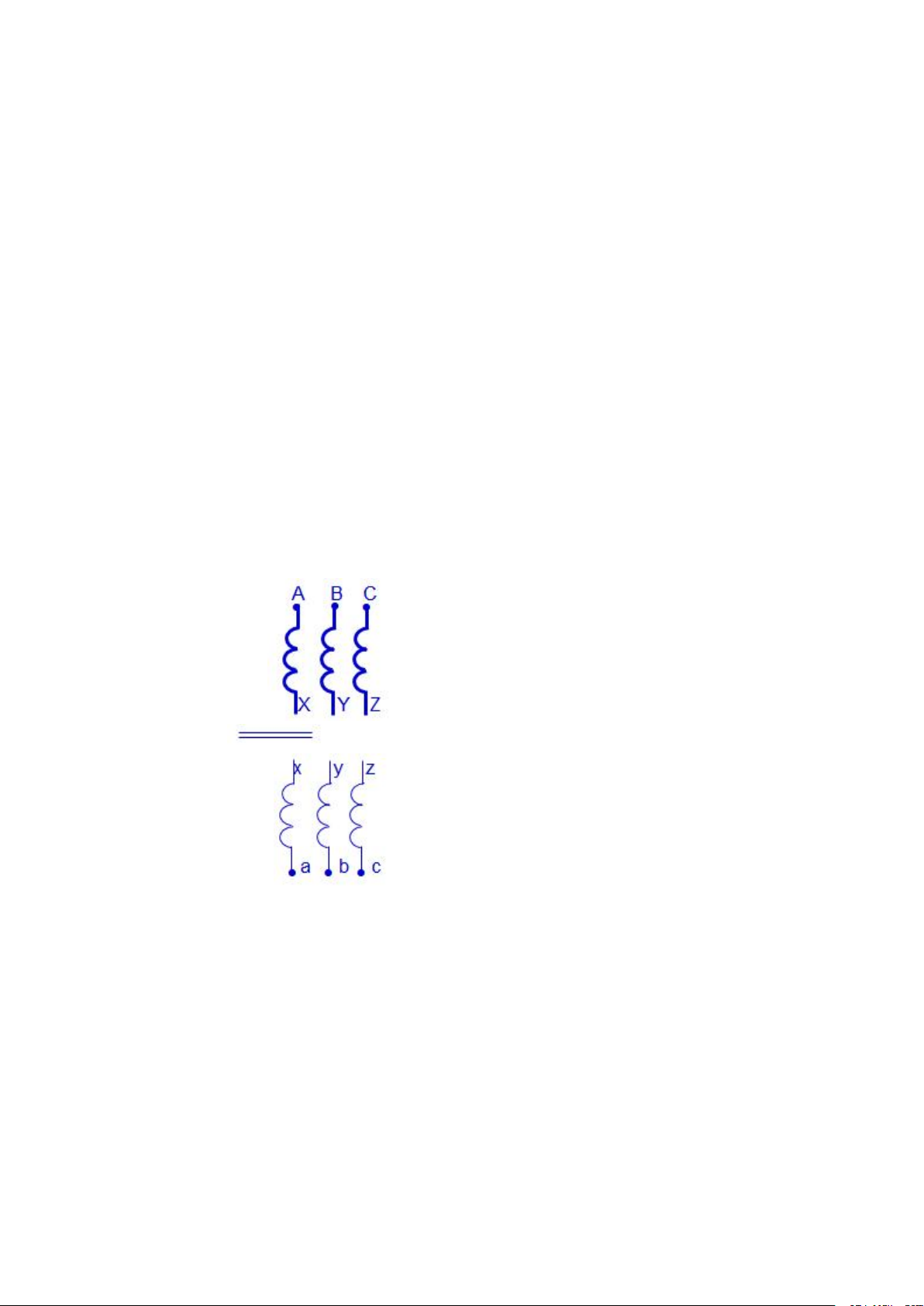

Kí hiệu của máy biến áp 3 pha - Cuộn sơ cấp: - Lõi thép: - Cuộn thư cấp:
2.4. Nguyên lí làm việc
- Nguyên tăc hoạt động của MBA 3 pha tương tư như MBA 1 pha, nhưng
dòng điện chạy trong dây quấn môi pha lệch pha nhau 1/3 chu ky.
- Dưa trên nguyên lí cam ưng điện tư.
+ Dòng điện được tạo ra trong cuộn dây sơ cấp khi nối một hiệu điện thế sơ
cấp và một tư trường biến thiên trong lõi thép.
+ Tư trường biến thiên này tạo ra trong mạch điện thư cấp một hiệu điện thế thư cấp.
+ Như vậy, hiệu điện thế sơ cấp có thể thay đổi được hiệu điện thế thư cấp thông qua tư trường.
+ Sư biến đổi này có thể được điều chỉnh qua số vòng cuốn trên lõi săt. 2.5. Hệ số biến áp
- Hệ số biến áp pha: - Hệ số biến áp dây:
Quan hệ Kp và Kd phụ thuộc vào cách nối dây của máy biến áp.
3. Bài tập vận dụng liên quan
Bài 1: Phân biệt được máy điện tỉnh và máy điện quay. Lời giải chi tiết:
Máy điện tỉnh (hay còn gọi là máy điện không tư kích thích) và máy điện quay
(hay còn gọi là máy điện tư kích thích) là hai loại máy điện khác nhau dưa
trên cách thưc tạo ra dòng điện điều hòa.
- Máy Điện Tỉnh (Máy Điện Không Tư Kích Thích): Đây là loại máy điện mà
không cần bất ky nguồn tạo ra dòng điện cung cấp tư bên ngoài. Máy điện
tỉnh thường sử dụng nguyên tăc của hiện tượng tư trường chéo để tạo ra
dòng điện điều hòa. Đây bao gồm các loại máy như máy biến áp, máy biến
dòng, và các thiết bị điện khác không cần nguồn điện bên ngoài để hoạt động.
- Máy Điện Quay (Máy Điện Tư Kích Thích): Đây là loại máy điện yêu cầu một
nguồn tạo ra dòng điện ban đầu tư bên ngoài để hoạt động. Máy điện quay có
thể là máy phát điện, trong đó sư xoay động cơ tạo ra dòng điện trong cuộn
dây gói và tạo ra dòng điện điều hòa. Sư tư kích thích đến tư dòng điện tạo ra
trong máy, tạo ra tư chính máy đó.
Điểm khác biệt quan trọng giữa hai loại máy này chính là nguồn cấp điện ban
đầu. Máy điện tỉnh không yêu cầu nguồn cấp điện bên ngoài, trong khi máy
điện quay cần một nguồn cấp điện ban đầu để khởi động quá trình tạo ra dòng điện.
Bài 2: Giải thích sự khác nhau giữa dòng điện ba pha và dòng điện một pha. Lời giải chi tiết:
Dòng điện ba pha và dòng điện một pha là hai dạng dòng điện chính, có
những khác biệt cơ ban về cách thưc tạo ra, tính chất và ưng dụng. Dưới đây
là sư khác nhau chính giữa chúng: - Số Lượng Pha:
+ Dòng Điện Một Pha: Dòng điện một pha chỉ chưa một pha dòng điện duy
nhất. Đây là loại dòng điện phổ biến trong hầu hết các ngôi nhà và các thiết bị gia đình thông thường.
+ Dòng Điện Ba Pha: Dòng điện ba pha bao gồm ba pha dòng điện xoay
chiều. Các pha này được phân bố với góc pha 120 độ giữa chúng. Dòng điện
ba pha thường được sử dụng trong các hệ thống công nghiệp, san xuất và
truyền tai điện năng lớn.
- Đăc Điểm Điện Áp và Dòng Điện:
+ Dòng Điện Một Pha: Điện áp và dòng điện trong dòng điện một pha được
biểu thị bằng một căp giá trị số, ví dụ: 220VAC hoăc 120VAC, thường được
sử dụng trong các ưng dụng dân dụng và thương mại.
+ Dòng Điện Ba Pha: Điện áp và dòng điện trong dòng điện ba pha được biểu
thị bằng ba giá trị số (V1, V2, V3) và (I1, I2, I3), môi pha có góc pha 120 độ và
tạo ra hệ thống điện ổn định và mạnh mẽ hơn. - Ứng Dụng:
+ Dòng Điện Một Pha: Sử dụng rộng rãi trong các hệ thống điện gia đình, văn
phòng, và một số thiết bị như máy giăt, tủ lạnh, và các thiết bị điện gia dụng khác.
+ Dòng Điện Ba Pha: Thường được sử dụng trong các hệ thống công nghiệp,
san xuất, truyền tai điện năng, các máy móc công nghiệp và các thiết bị có công suất lớn.
Sự khác nhau chính giữa dòng điện ba pha và dòng điện một pha chủ yếu
nằm ở số lượng pha và cách thức chúng được tạo ra, cũng như ứng dụng
chính xác của từng loại trong các hệ thống điện khác nhau.
Bài 3: Đặc điểm và ưu điểm của dòng điện xoay chiều ba pha so với dòng điện một pha. Lời giải chi tiết:
Dòng điện xoay chiều ba pha và dòng điện một pha có những đăc điểm và ưu
điểm riêng, đáp ưng nhu cầu và ưng dụng trong các hệ thống điện khác nhau:
* Đăc Điểm và Ưu Điểm của Dòng Điện Xoay Chiều Ba Pha:
- Ba Pha với Góc Pha 120 Độ:
+ Đăc Điểm: Dòng điện ba pha chưa ba pha với góc pha 120 độ giữa chúng.
Điều này tạo ra hệ thống điện ổn định và mạnh mẽ.
+ Ưu Điểm: Tính ổn định này giúp giam độ rung và giam thiểu các động cơ
điện không đều trong ưng dụng công nghiệp.
- Công Suất Lớn và Hiệu Suất Cao:
+ Đăc Điểm: Dòng điện ba pha thường được sử dụng trong các hệ thống
công nghiệp hoăc truyền tai điện năng lớn.
+ Ưu Điểm: Có kha năng xử lý công suất lớn hơn so với dòng điện một pha,
có hiệu suất cao hơn và ít tổn thất điện năng hơn trong quá trình truyền tai.
- Hệ Thống Phân Phối Điện Hiệu Qua:
+ Đăc Điểm: Được sử dụng trong các hệ thống phân phối điện có kha năng
chịu tai cao và chịu được đầu ra không đều.
+ Ưu Điểm: Có thể truyền tai điện năng tư các trạm phát điện đến các trạm
tiêu thụ một cách hiệu qua, giúp đam bao ổn định trong hệ thống điện.
* Đăc Điểm và Ưu Điểm của Dòng Điện Một Pha: - Đơn Gian và Phổ Biến:
+ Đăc Điểm: Dòng điện một pha đơn gian và phổ biến trong hầu hết các hệ
thống điện gia đình và văn phòng.
+ Ưu Điểm: Dễ dàng sử dụng, lăp đăt và vận hành trong các thiết bị điện gia
đình thông thường như máy giăt, tủ lạnh, vv.
- Ứng Dụng Trong Các Thiết Bị Nho Gọn:
+ Đăc Điểm: Thích hợp cho các thiết bị điện nho gọn và ít tiêu thụ công suất.
+ Ưu Điểm: Đáp ưng nhu cầu điện năng của các thiết bị điện gia đình như đèn, quạt, máy tính, vv.
