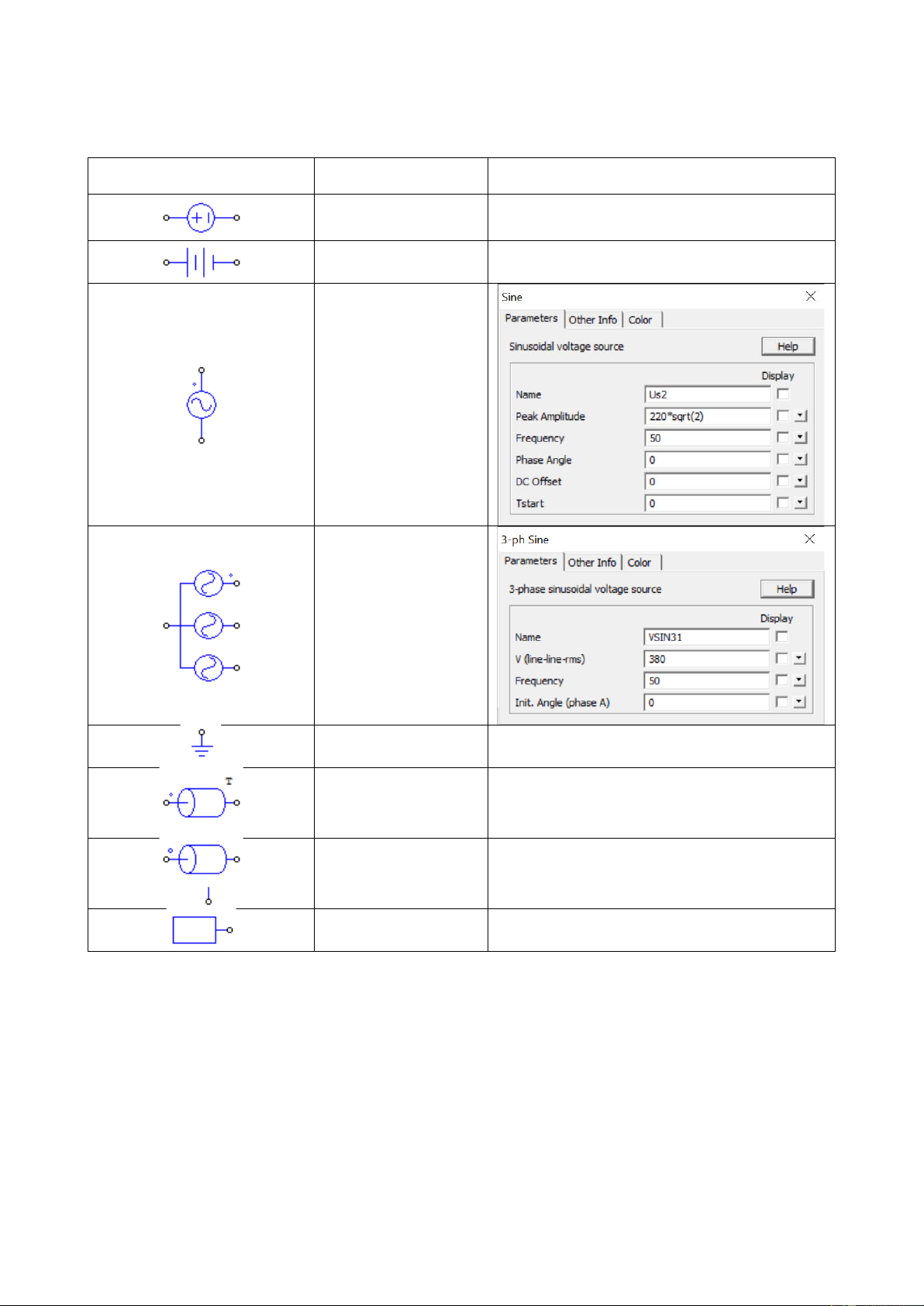

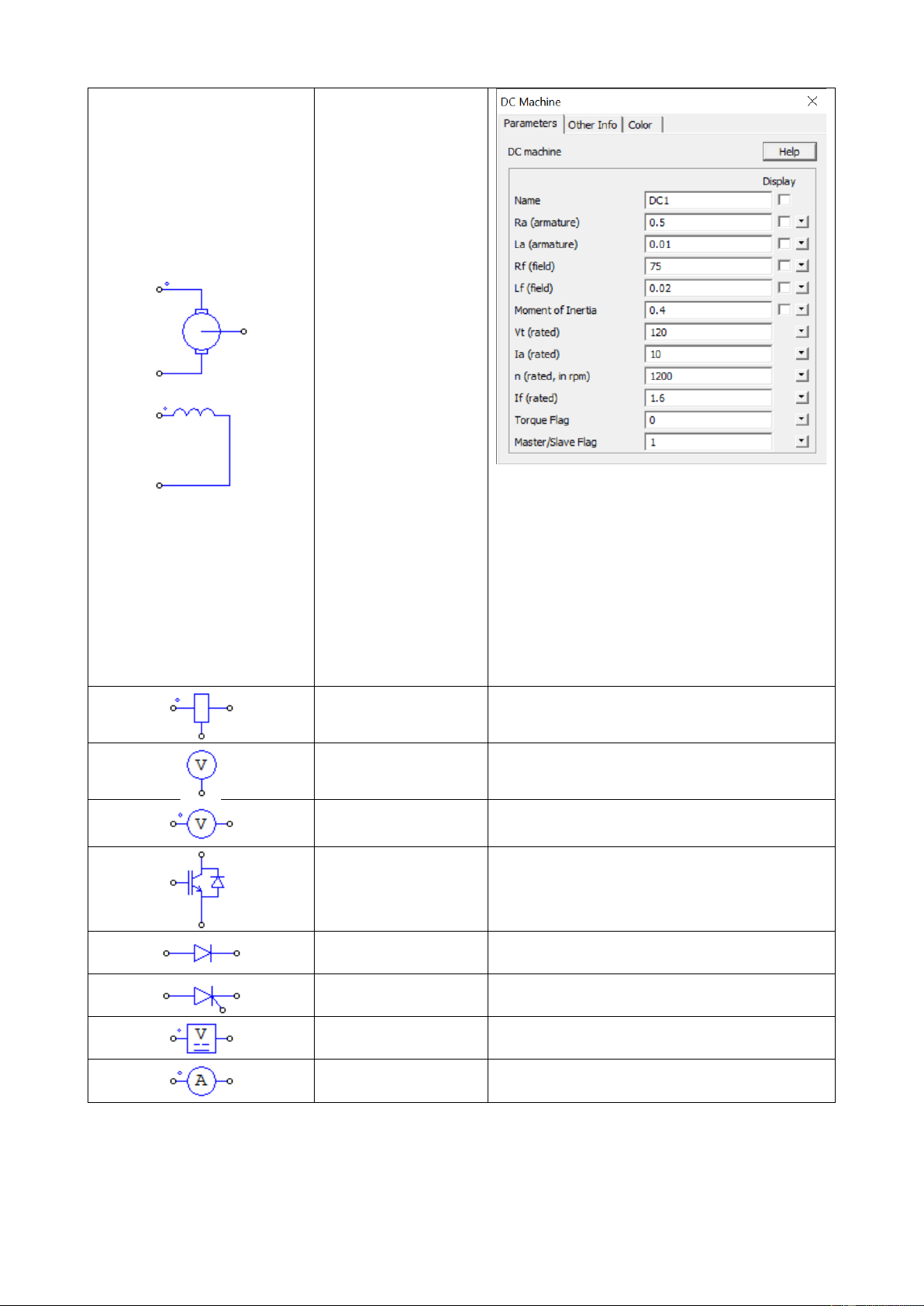

THƯ VIỆN THIẾT BỊ DÙNG MÔ PHỎNG TRONG PSIM Ký hiệu Tên gọi Thông số DC Voltage Tùy chỉnh Source DC (battery) Sine 3-ph Sine Ground default Mechanical load Tùy chỉnh (constant-torque) Mechanical load default (ext. controlled) Constant DC Machine Ra () : điện trở phần ứng La (H) : điện cảm phần ứng Rf () : điện trở kích từ Lf (H) : điện cảm kích từ Vt (V)
: điện áp phần ứng định mức Ia (A)
: dòng điện phần ứng định mức
n (vòng/phút) : tốc độ định mức If (A)
: dòng kích từ định mức U = I .R f f f

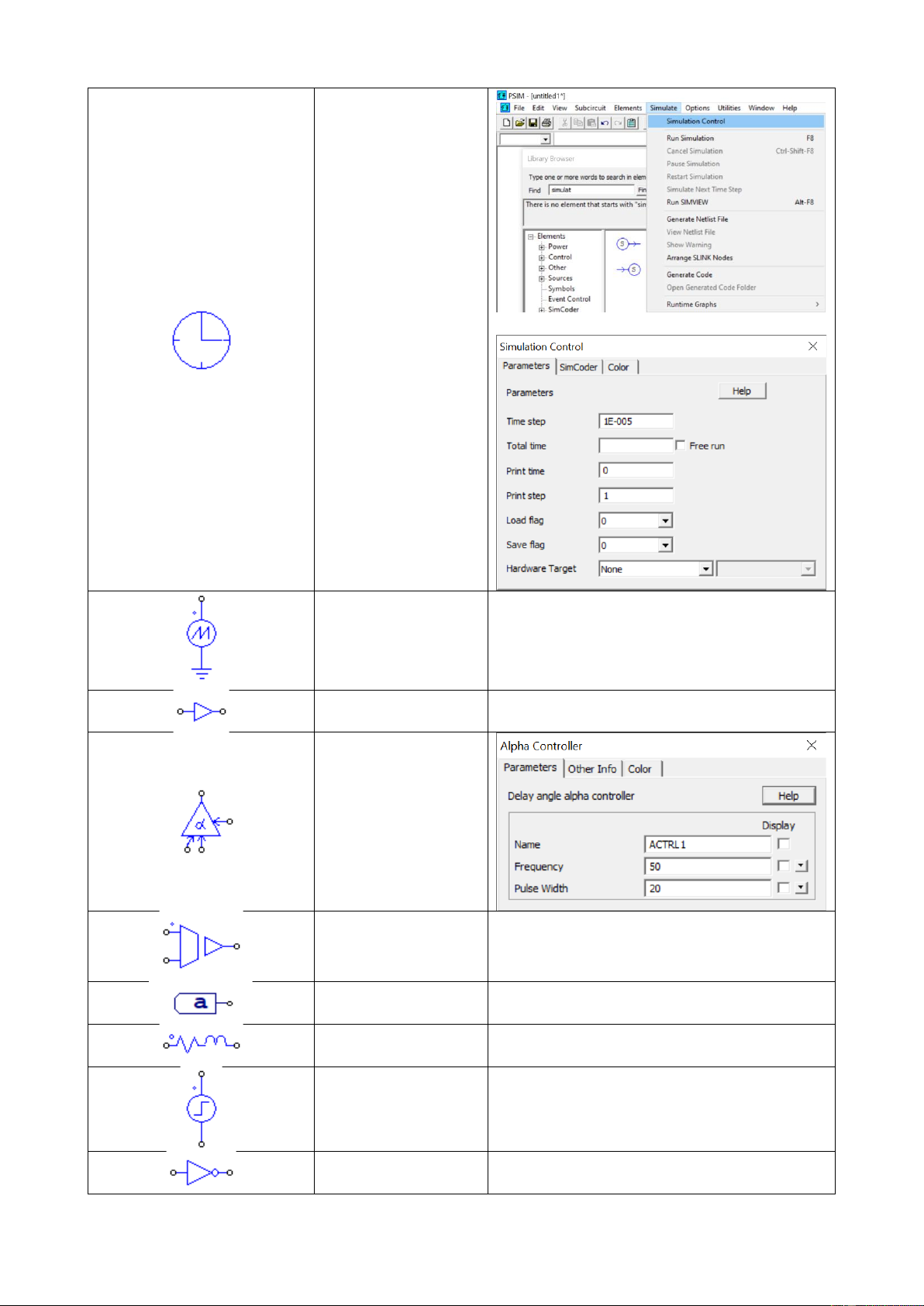

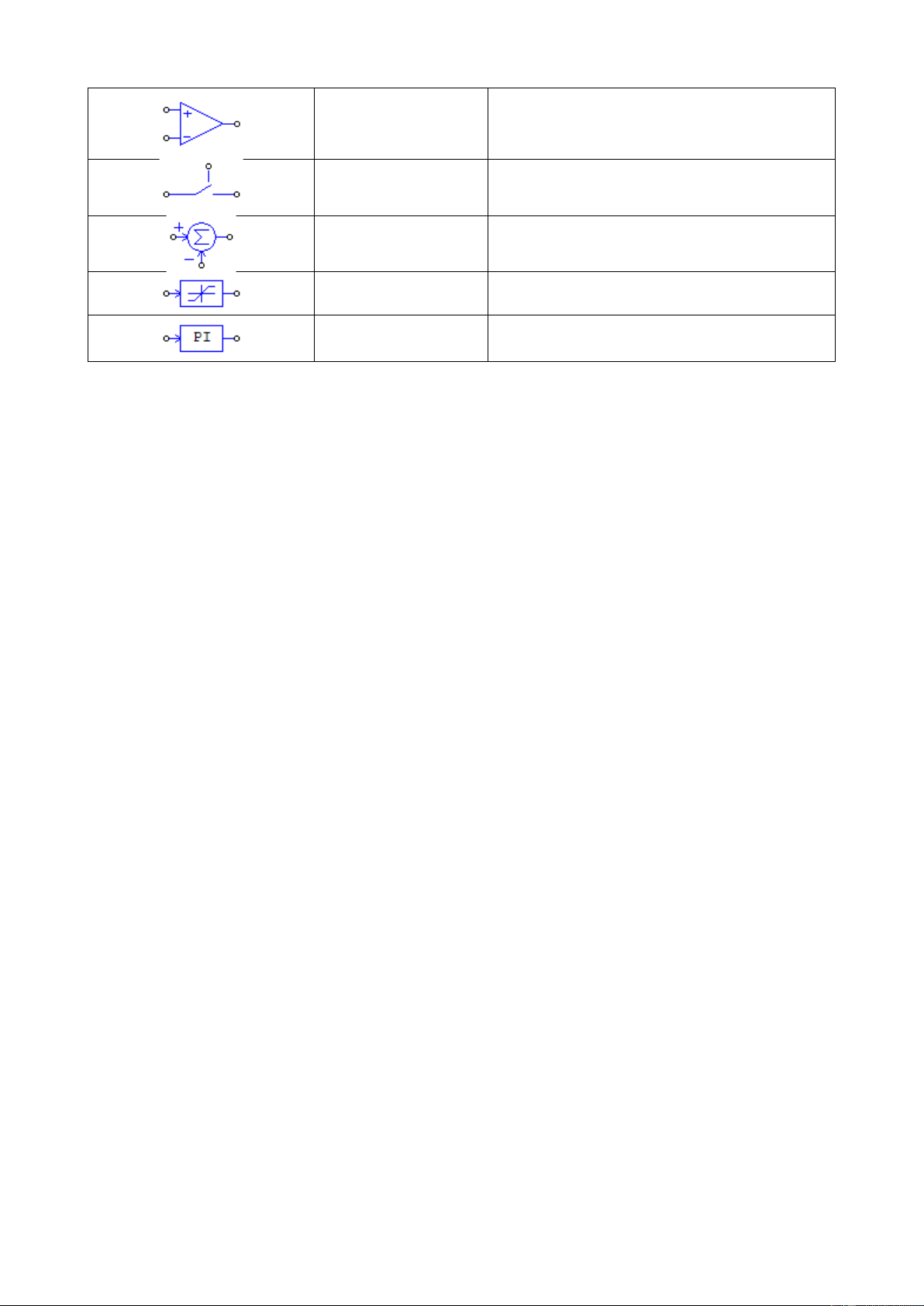

: điện áp kích từ định mức Speed sensor default Voltage probe default (node to ground) Voltage probe default (node to node) IGBT default Diode default SRC (Thyristor) default DC Voltmeter default Current Probe default Simulattion Total time: Tùy chỉnh Control Sawtooth-wave default voltage source On-off Controller default Alpha Controller Voltage Sensor default Label RL branches Step voltage source NOT gate default Comparator default Bi-directional default Switch Summer default
Chỉnh Lưu: Lower Limit: 0; Upper Limit: 180 Limiter
Chopper: Lower Limit: 0; Upper Limit: 1 Gain: tùy chỉnh PI
Time Constant: tùy chỉnh
