Tìm hiểu về máy thu thanh và nguyên lý hoạt động của nó

1. Khái niệm về máy thu thanh a/ Khái niệm:
-Một tín hiệu âm thanh muốn truyền đi xa phải được biến thành tín hiệu điện.
Tín hiệu có tần số thấp,nên không có khả năng bức xạ thành sóng điện từ.
-Chỉ có sóng điện ở tần số cao (> 10 kHz) mới có khả năng bức xạ sóng điện từ
-Để truyền được tín hiệu âm tần đi xa phải gửi nó vào một sóng cao tần (sóng mang).

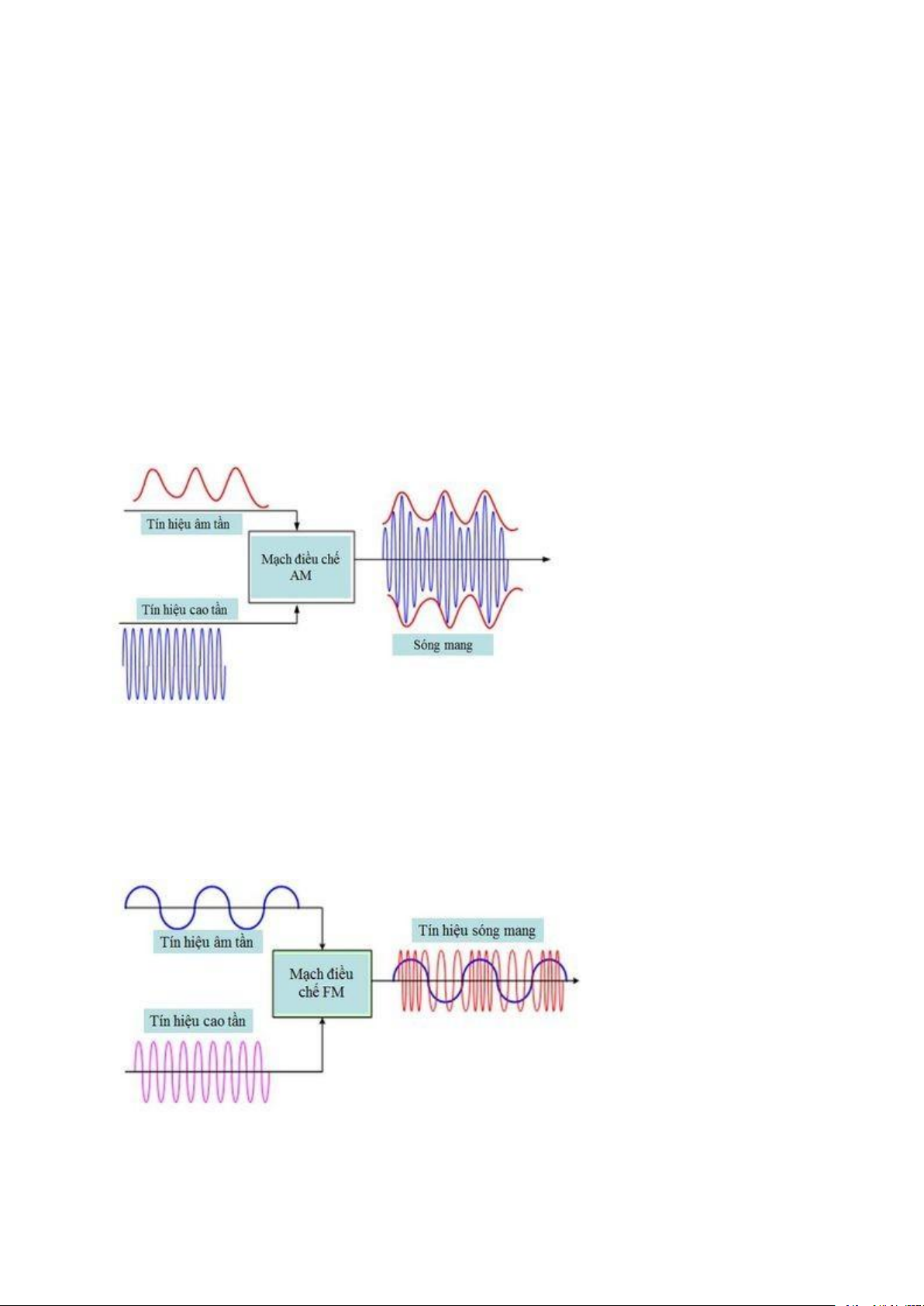

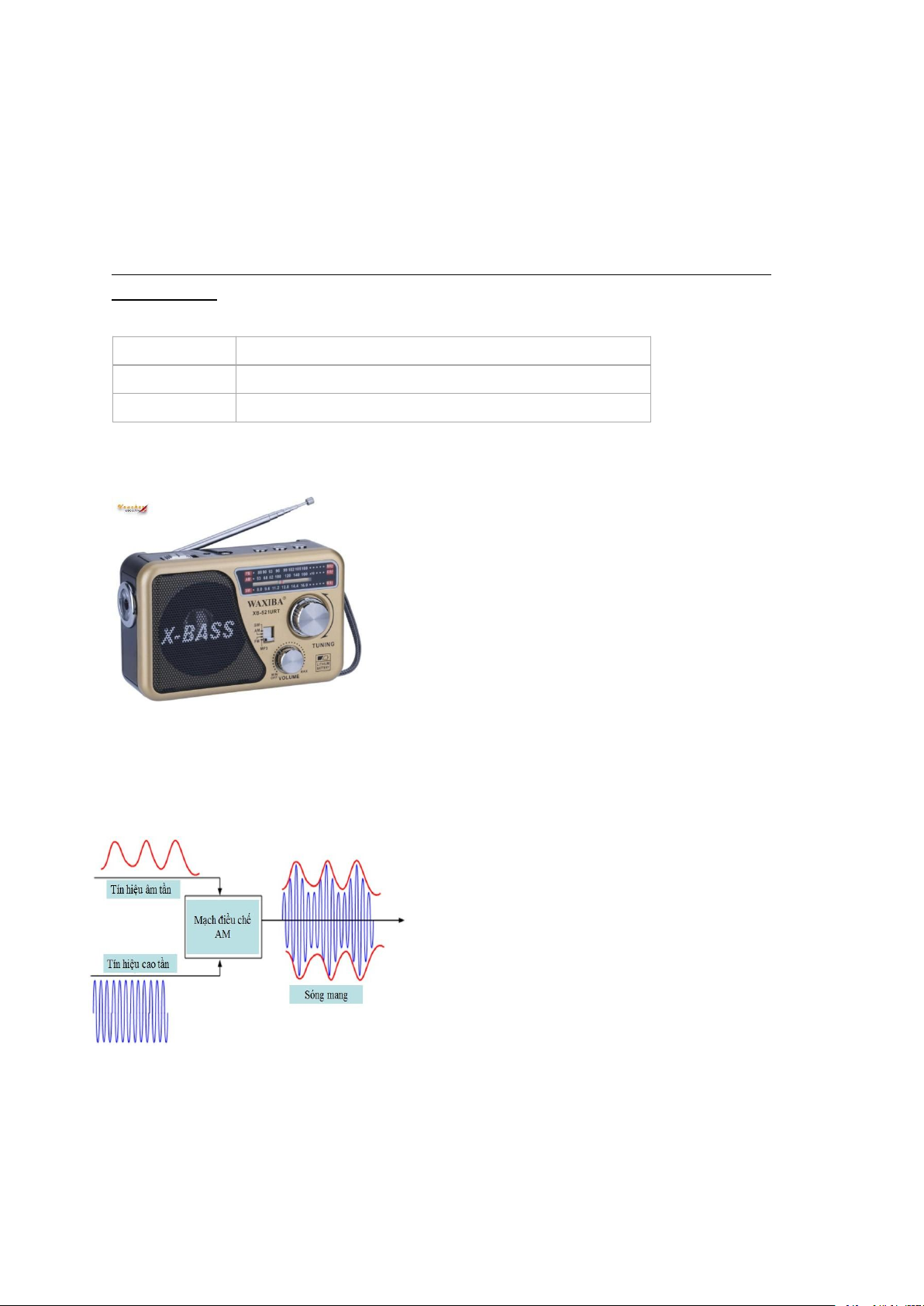

(-Trong điều chế biên độ, biên độ sóng mang biến đổi theo tín hiệu cần truyền đi
-Trong điều chế tần số, biên độ sóng mang không thay đổi, chỉ có tần số sóng
mang thay đổi theo tín hiệu cần truyền đi.) trong ngoặc nam nói
⇒ Máy thu thanh là một thiết bị điện tử thu sóng điện từ (do các đài phát thanh
phát ra trong không gian, sau đó chọn lọc, khuếch đại thông tin và phát ra âm thanh.)
-Máy thu sóng phải tương thích với máy phát sóng.

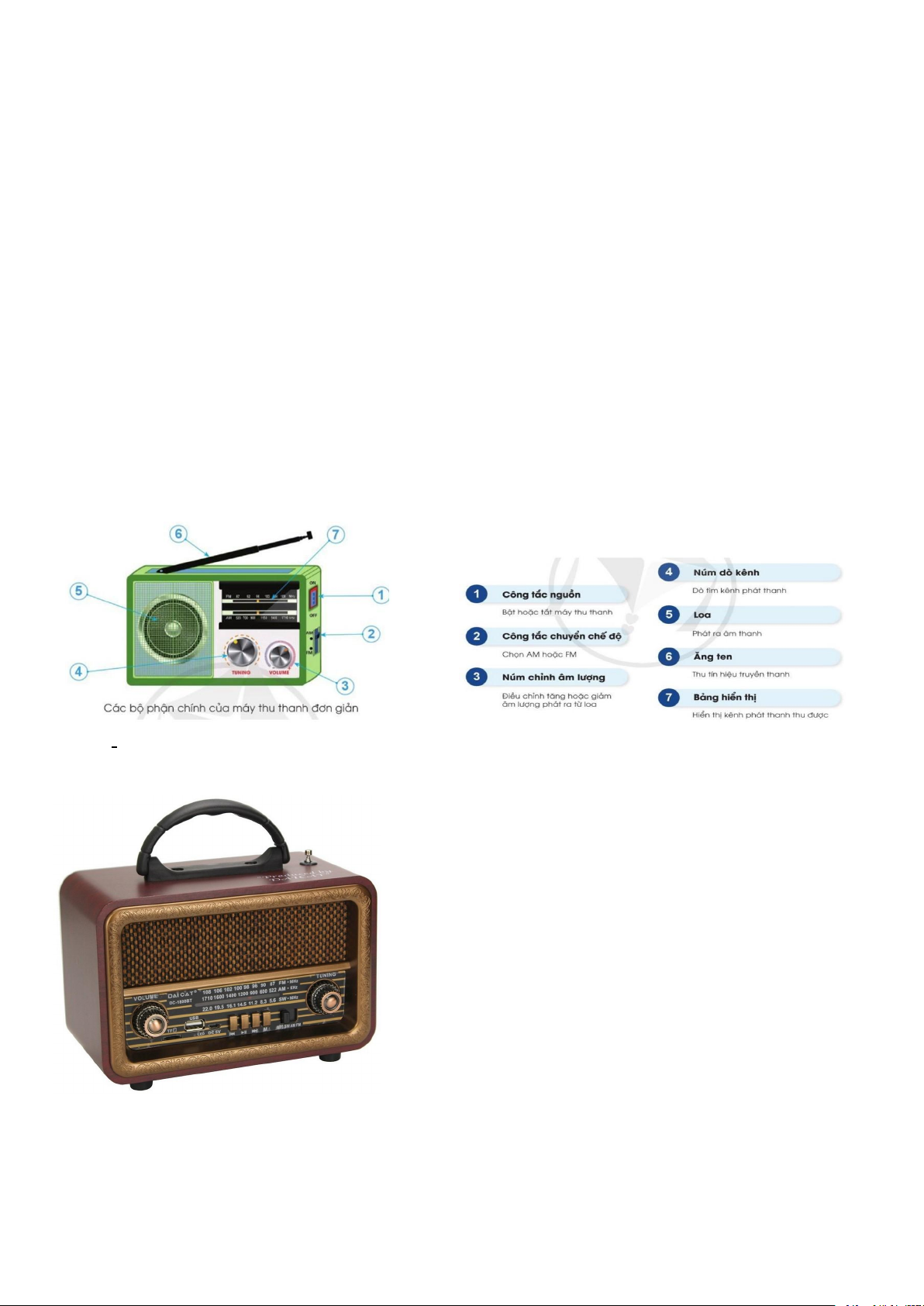

1 số hình ảnh về các loại máy thu thanh
Đài FM radio Bluetooth/USB/TF DC-1800BT Đài phát thanh cổ điển Hàng Chính Hãng Thương hiệu DAICAT Mẫu mã
Đài FM radio Bluetooth/USB/TF DC-1800BT Nhãn hiệu
1. Đài USB nghe nhạc XB-521 URỦU 2. Radio Panasonic RF-P150 b/ phân loại Máy điều biên (AM) Máy điều tần(FM)

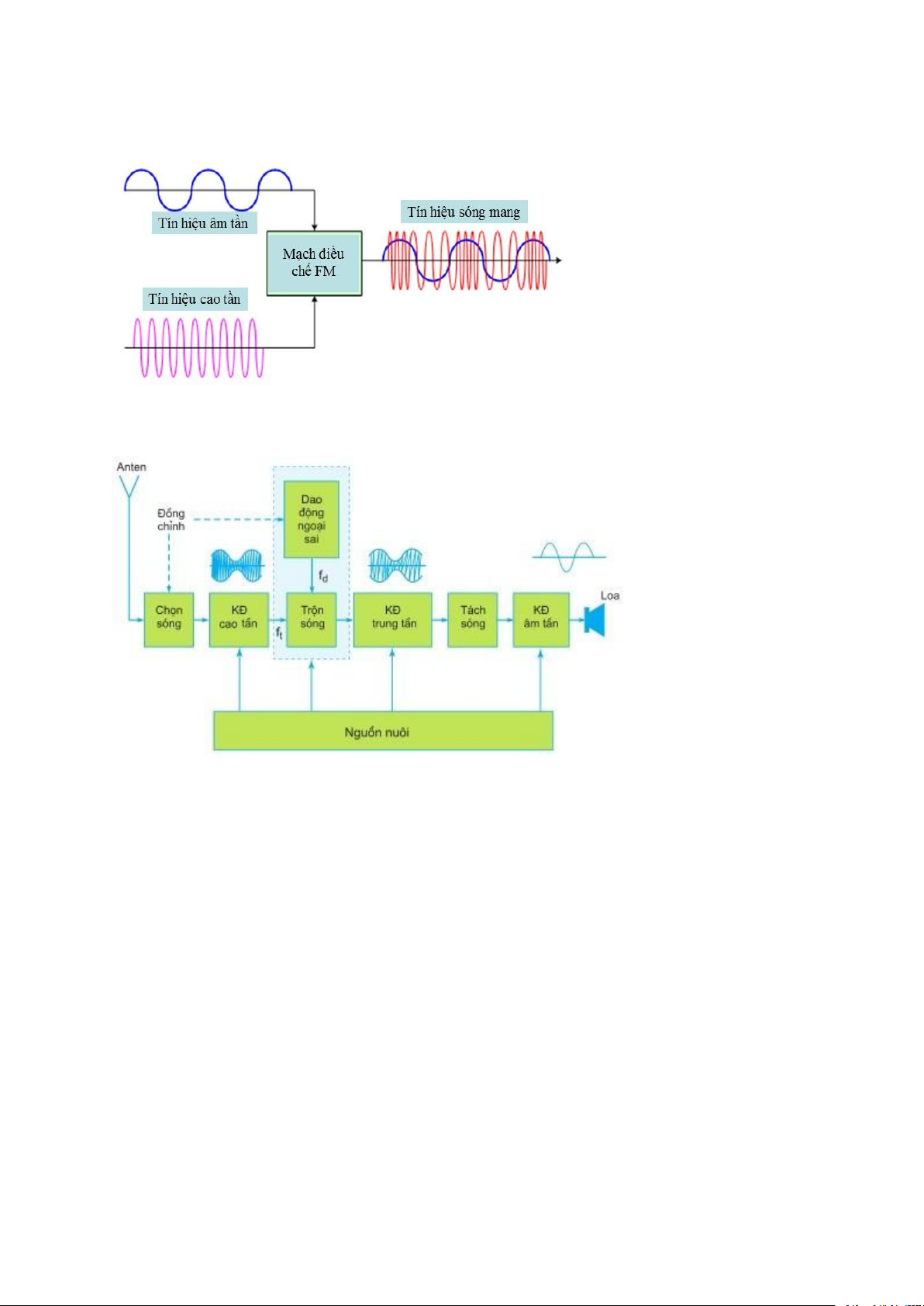

2. Sơ đồ khối và nguyên lí làm việc của máy thu thanh
a/ Sơ đồ khối máy thu thanh
b/ Nguyên lí làm việc của máy thu thanh
1: Khối chọn sóng=>điều chỉnh cộng hưởng, để lựa chọn sóng cần thu
2 : Khối khuếch đại cao tần =>khuếch đại tín hiệu cao tần để tăng độ nhạy

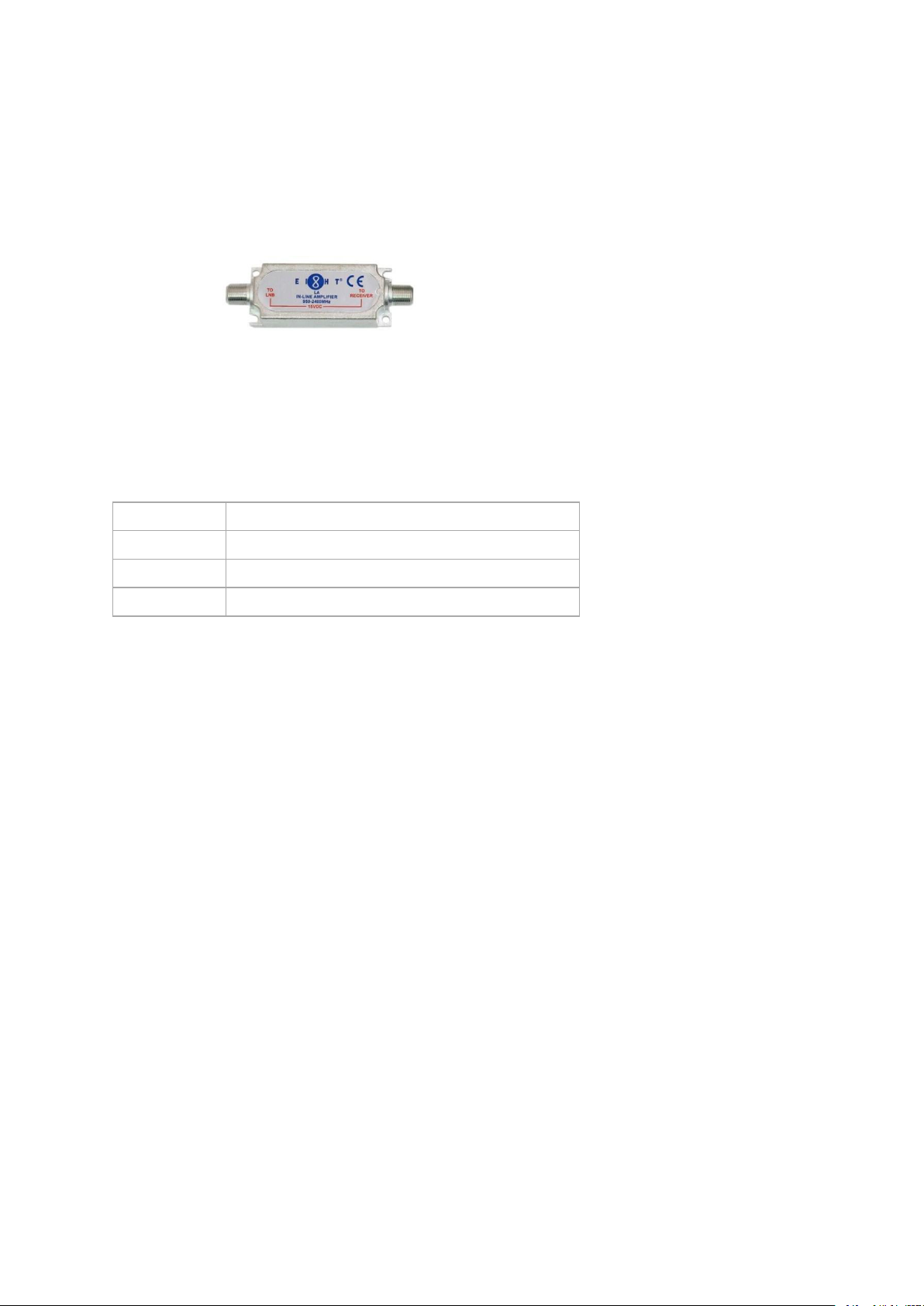

1 số hình ảnh về máy khuếch đại cao tan : nam nói Hãng Eight - Hongkong Model Eight LA Xuất xứ Hongkong
Chức năng Khuếch đại tín hiệu cao tần, đường dây nam nói
Hãng sản xuất Infosat Bảo hành 12 tháng Tình trạng Có sẵn Xuất xứ Thái Lan Khuyến mãi Không có Tính năng
Khuếch đại tín hiệu cao tần Model INF AH55B

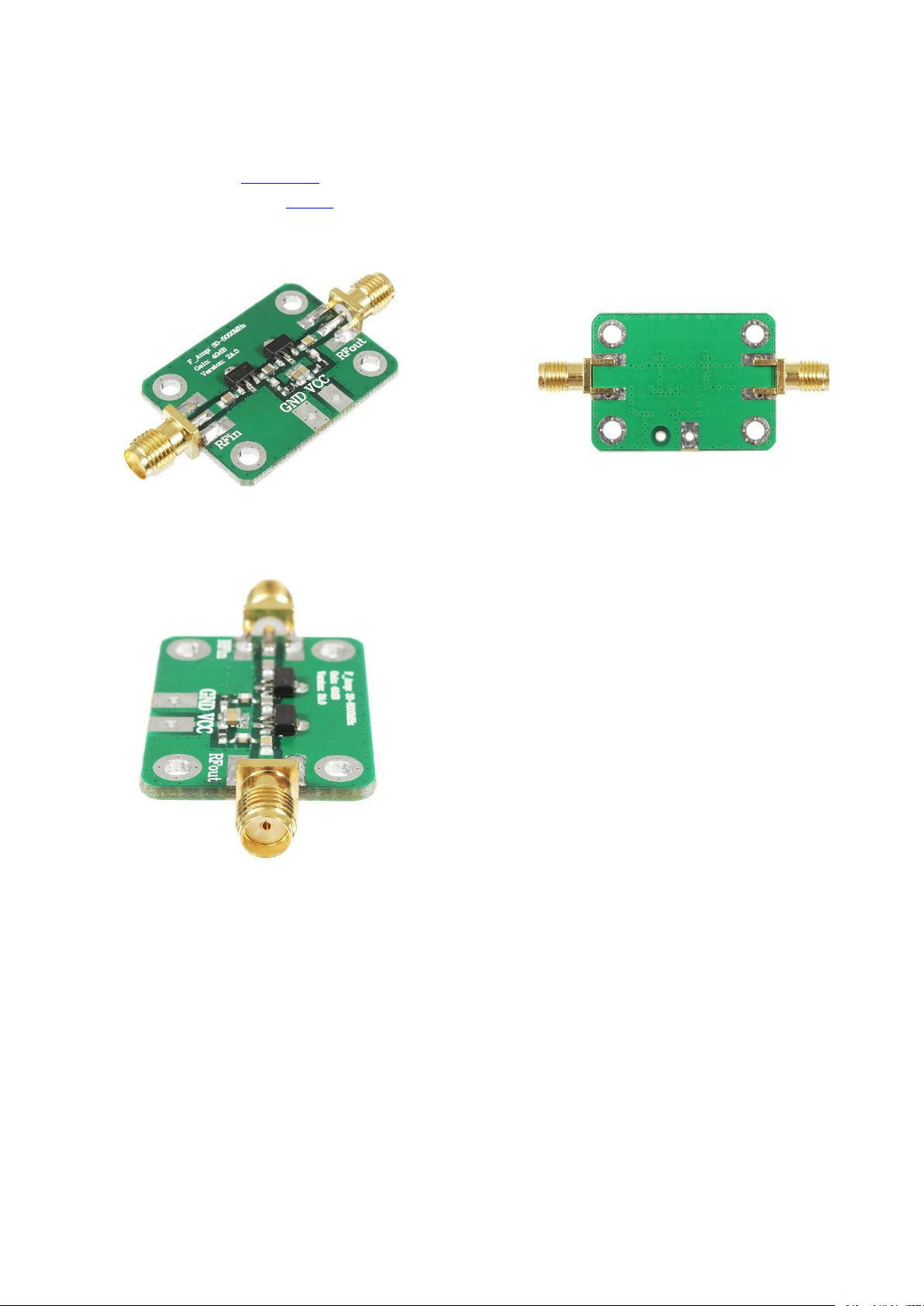

Sử dụng IC khuếch đại RF tuyến tính
Nam nói: Dải tần số hoạt động 40Mhz – 2000Mhz Kích thước : 45mm x 80mm Trọng lượng: 50 gram Hãng sản xuất PATcoty Điện áp nguồn nuôi 5Vdc
Băng Thông Rộng 40Db Cho Fm Hf Vhf / Uhf 30-4000 Mhz
3 Khối dao động ngoại sai: Tạo ra sóng cao tần (fd) trong máy (với quy luật là
luôn cao hơn sóng định thu (ft) một trị số không đổi 465 kHz (hoặc 455 kHz))
trong ngoặc là nam tự nói
4 Khối trộn sóng: Trộn sóng thu của đài phát thanh (ft) với sóng cao tần trong
máy fd (cho ra tần số trung tần fd – ft = 465 kHz)
5 Khối khuếch đại trung tần: Khuếch đại tín hiệu trung tần
6 Khối tách sóng: có nhiệm vụ tách, lọc tín hiệu ậm tần (ra khỏi sóng mang
trung tần 465 kHz, để đưa tới khối khuếch đại âm tần.) ngoặc nam nói
7 Khối khuếch đại âm tần: Khuếch đại tín hiệu âm tần (lấy từ đầu ra của tầng
tách sóng phát ra loa) ngoặc nam nói
8 Khối nguồn: Cung cấp điện cho máy thu.

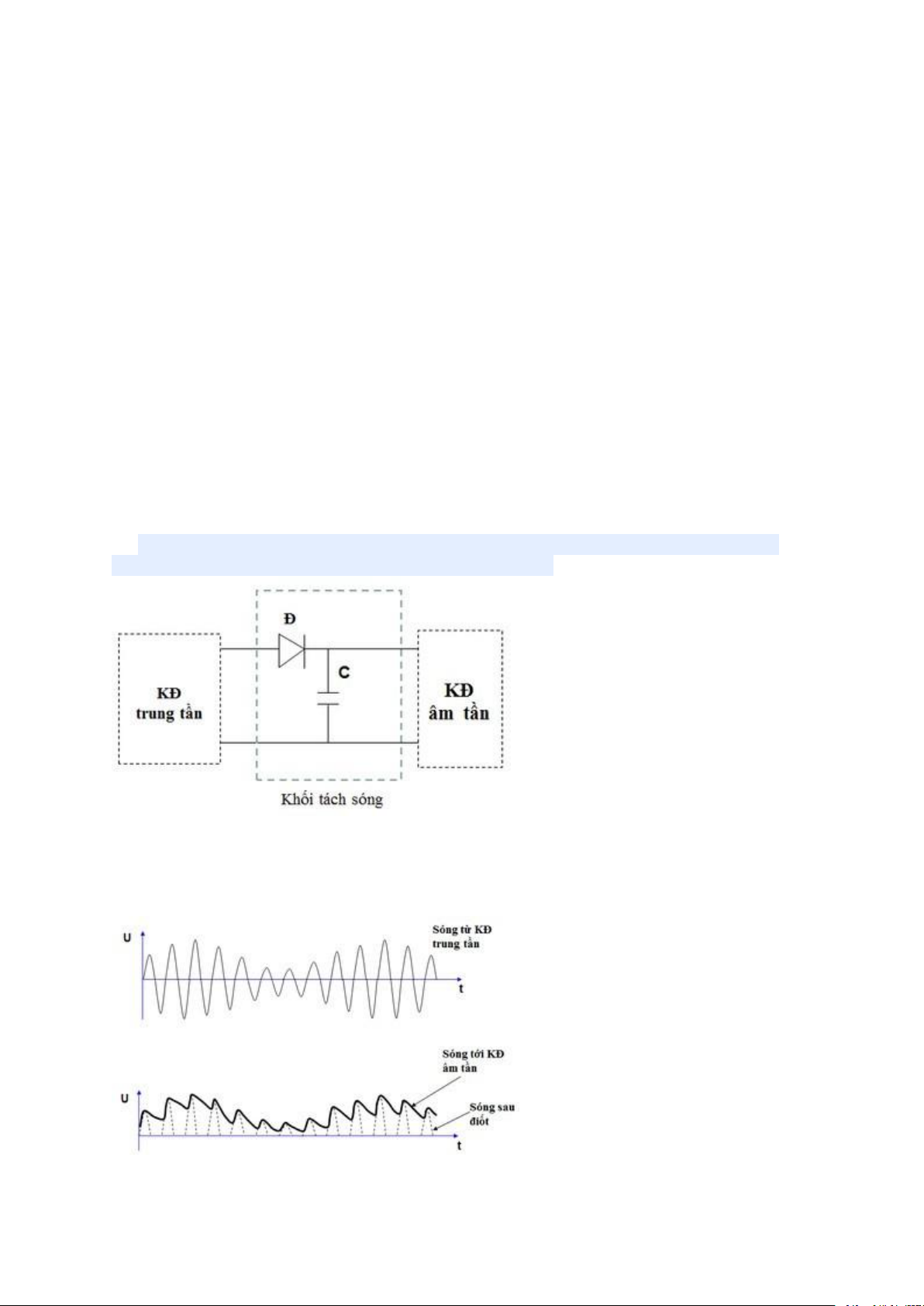

3. Nguyên lí làm việc của khối tách sóng trong máy thu thanh AM
a/ Sơ đồ khối tách sóng trong máy thu thanh AM
Nam nói: kích thước 456x274
b/ Dạng sóng vào, ra của khối tách sóng trong máy thu thanh AM: Nam nói: 659x386
c/ Nguyên lí làm việc
- Điốt Đ cho dòng điện đi qua theo một chiều nên sóng vào là
sóng xoay chiều, còn sóng ra là sóng một chiều.
- Tụ lọc sẽ lọc thành phần có tần số cao và giữ lại đường bao có
tần số thấp là âm tần.
d/ Ưu và nhược điểm của phát thanh trên sóng AM
- Ưu điểm của sóng AM là có thể truyền đi xa tới hàng nghìn km
- Nhược điểm của sóng AM là dễ bị can nhiễu, dải tần âm thanh
bị cắt xén do đặc điểm của mạch tách sóng điều biên, do đó
chất lượng âm thanh bị hạn chế. Nam nói: 727x390
e/ Ưu và nhược điểm của sóng FM
- Ưu điểm: tần số, dải tần âm thanh sau khi tách sóng điều tần có chất lượng rất tốt, cho âm thanh
trung thực và có thể truyền âm thanh Stereo, sóng FM ít bị can nhiễu hơn so với sóng AM.
- Nhược điểm: cự ly truyền sóng ngắn, chỉ truyền được cự ly từ vài chục đến vài trăm km, do đó sóng
FM thường được sử dụng làm sóng phát thanh trên các địa phương Nam nói: 680x339
