HỌC PHẦN: THỰC HÀNH XUNG SỐ VÀ ỨNG DỤNG
BÀI KIỂM TRA GIỮA KÌ
Thời gian làm bài: 7h – 10h. Ngày kiểm tra: 08/10/2024

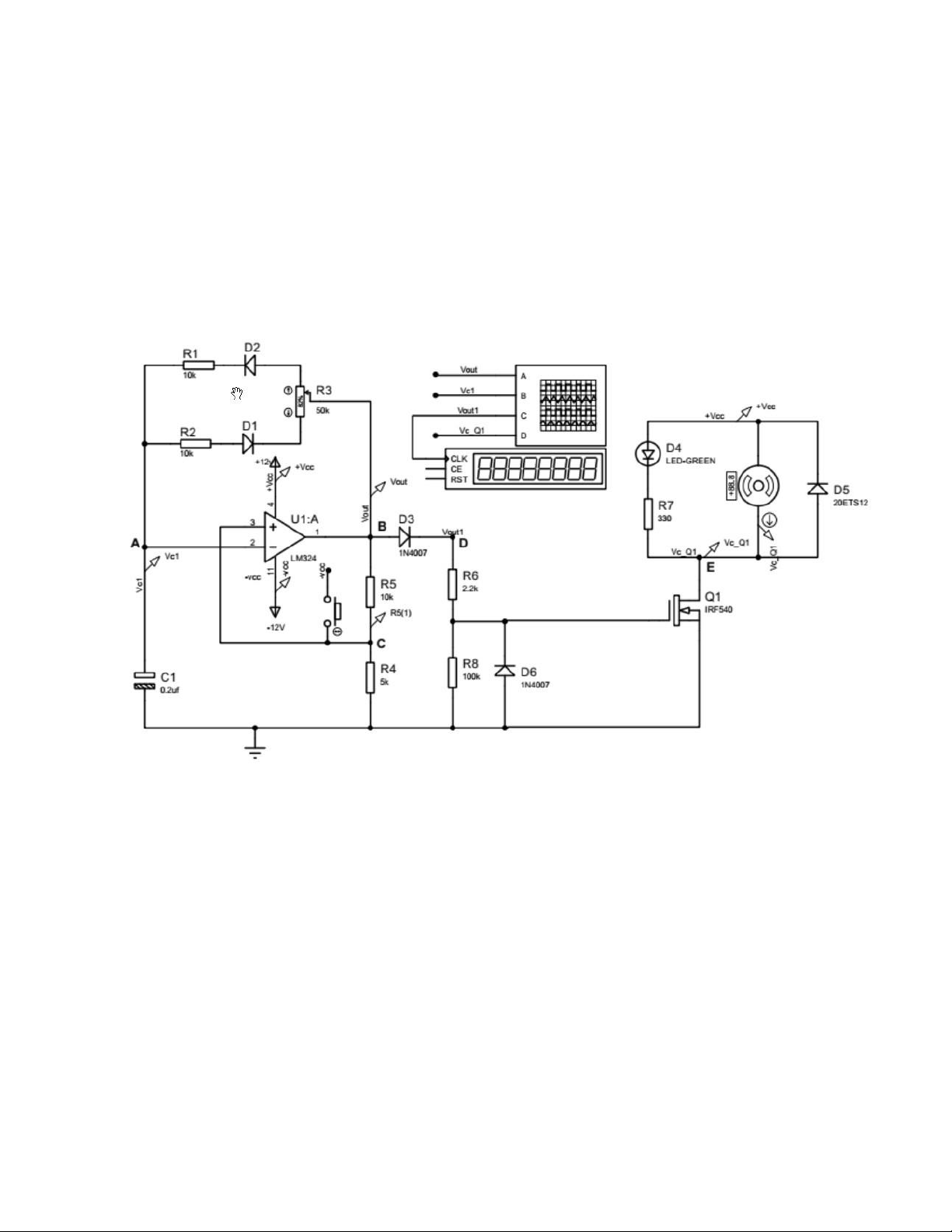

Đề bài: Cho sơ đồ mạch như bên dưới, yêu cầu:
1- Vẽ mạch trên phần mềm thiết kế mạch điện tử
2- Chạy mô phỏng, quan sát kết quả đo tần số và dạng sóng tín hiệu tại các điểm đo. 3- Xuất mạch in PCB Bài 2:

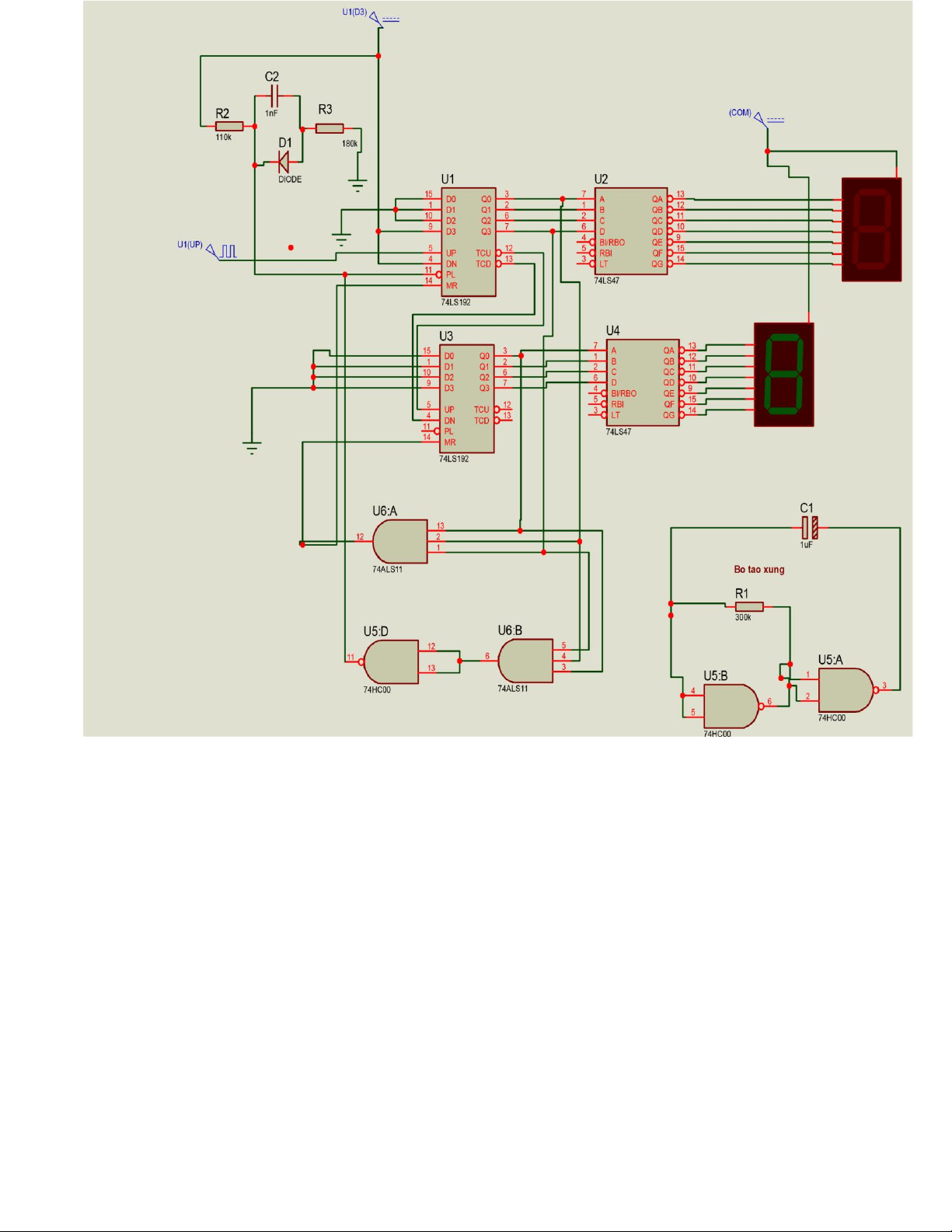

a) Vẽ mạch đếm từ 8 đến 18 dùng 74192 b) Xuất mạch in PCB lOMoAR cPSD| 45469857
