BÀI ÔN TẬP LẦN 2 KỸ THUẬT XUNG SỐ
Học kỳ 223
Thời gian: 150 phút
Nộp bài trên LMS
Câu 1: Thiết kế mạch khóa iện tử dùng BJT có hệ số β=100, V
BE
=0.7V, V
CE
=0V, nguồn V
cc
=9V, tín
hiệu vào là xung vuông có mức cao 5V mức thấp 0V, cấu hình tải gồm 6LED (V
F
=2V, I
F
=30mA).
Câu 2:
Thiết kế mạch dao ộng tạo xung dùng IC555 với yêu cầu sau: tần số 500Hz, ộ rộng xung T1 = 2T2.
Trong ó T1, T2 lần lượt là thời gian tồn tại xung(xung ở mức cao) và thời gian rỗng xung(xung ở mức
thấp). Vẽ tín hiệu ngõ ra của IC555. Câu 3:
Tối thiểu hóa và vẽ mạch logic thực hiện các hàm logic sau ây:
f A,B,C,D
1
( )
=
(0,3,7,9,10,12,14)+D(2,4,6,11,13
)
f
2
(A,B,C,D) = (1,3,6,7,9,12,15) . d(0,4,5,11,14)
Câu 4: Cho các hàm logic sau, hãy lập bảng trạng thái, tối thiểu hóa và vẽ sơ ồ logic mạch số thực hiện
các hàm logic ó.
a. f A,B,C,D
1
( )= +A ABD+BCD+ACD+BD
b. f A,B,C,D
2
( )= B.A( +C B)( + +C D A)( + D)
Câu 5: Cho sơ ồ logic sau ây
a. Viết biểu thức hàm logic ngõ ra Y(X
1
, X
2
, X
3
)
b. Lập bảng chân lý và tối thiểu hóa hàm Y?
c. Vẽ sơ ồ logic mạch số thực hiện hàm Y vừa tối thiểu (chỉ ược sử dụng cổng logic có tối a 2 ngõ
vào)?
Câu 6: Thiết kế mạch giải mã BCD-7 thanh (giải mã LED 7 thanh) với 4 bit dữ liệu ngõ vào D-
C-B-A và 7 ường tín hiệu ra a- b- c- d- e- f- g có kết quả hiển thị như bên dưới. Biết rằng các
ngõ ra tích cực mức cao (mức ‘1’ Led sáng).
a.
Lập bảng trạng thái.
b. Tối thiểu hóa hàm c, e và vẽ sơ ồ logic mạch số thực hiện hàm này.

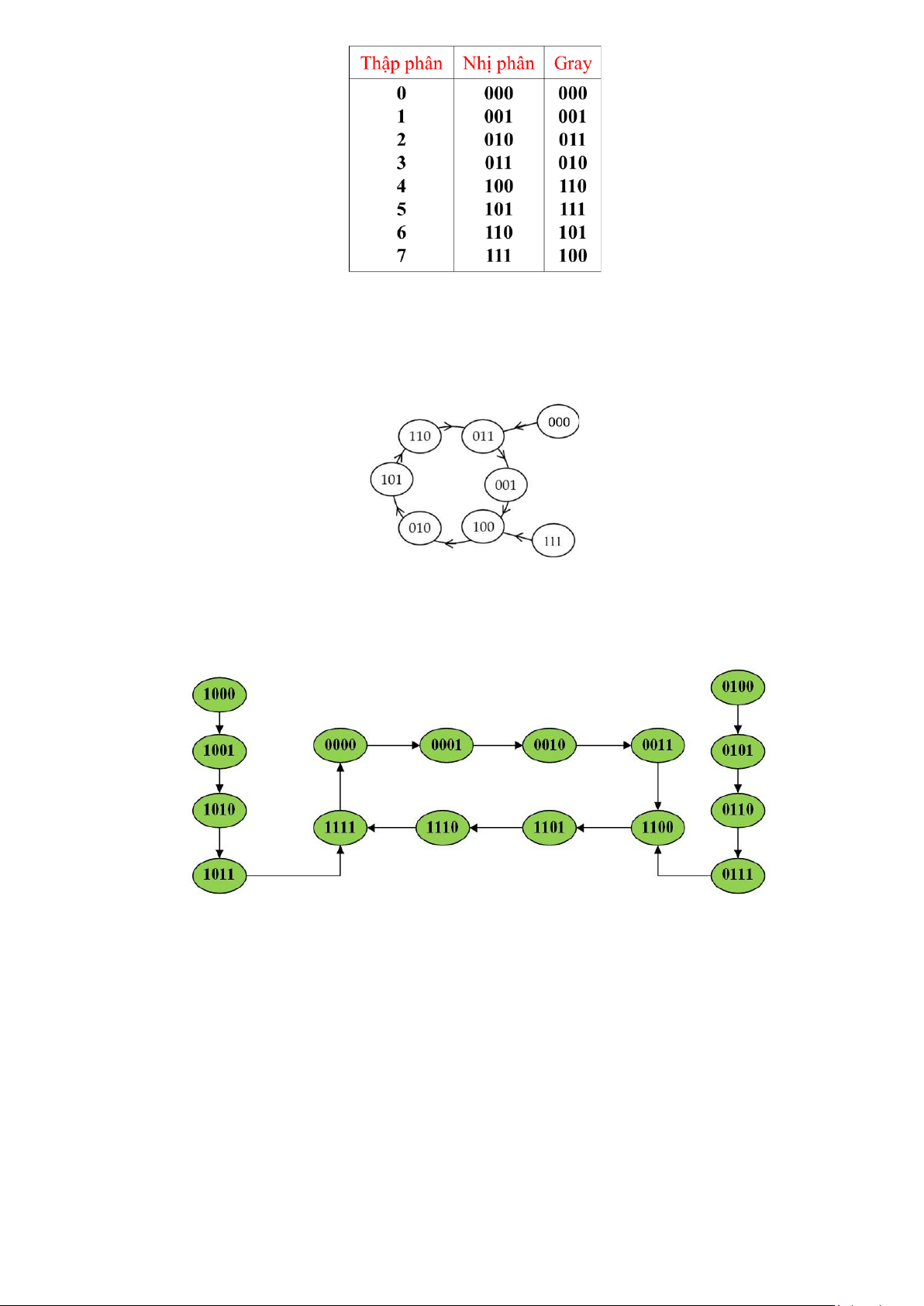

Câu 7: Thiết kế mạch chuyển mã nhị phân 3 bit sang mã gray cho trên bảng trạng thái:
lOMoARcPSD| 45469857
Câu 8: Bộ ếm song song thực hiện chu trình ếm cho trên ồ hình trạng thái, sử dụng RS Flip
Flop có xung Ck tác ộng cạnh xuống.
a. Lập bảng trạng thái ể tìm hàm kích thích ngõ vào cho mỗi Flip Flop.
b. Viết biểu thức các hàm kích thích ngõ vào cho mỗi Flip Flop.
c. Vẽ sơ ồ mạch logic thực hiện bộ ếm.
Câu 9: Thiết kế bộ ếm song song thực hiện chu trình ếm cho trên Graph trạng thái bên dưới, sử
dụng JK- FF. Ngõ ra các FF là: Q
3
Q
2
Q
1
Q
0
a. Lập bảng trạng thái ể tìm hàm kích thích ngõ vào cho mỗi Flip Flop
b. Viết biểu thức các hàm kích thích ngõ vào cho FF3.
---Hết---
