Bài mở đầu Tổng quan về môn hình hoạ kỹ thuật | Bài giảng Đồ họa kỹ thuật

HÌNH HỌA KỸ THUẬT VÀ CAD
Giảng viên: TS. Phan Thị Trà My
❑ Số Tín chỉ: 2 (30 tiết)
❑ Số tiết lý thuyết: 15
❑Số tiết thực hành: 15 (30)
❑Thi thực hành trên máy Bài mở đầu Tổng quan về môn hình hoạ kỹ thuật NỘI DUNG CHÍNH Khái niệm về môn học Dụng cụ và trình tự hoàn thành bản vẽ Một số tiêu chuẩn về trình bày bản vẽ I-Khái niệm về môn học
1- Bản vẽ kỹ thuật
1. Thử mô tả một vật thể bằng lời
2. Cho một người khác phác
thảo vật thể từ những mô tả bằng lời đó
Chúng ta dễ dàng hiểu rằng …
Ngôn từ không đủ để mô tả hoàn toàn kích thước,
hinh dạng và đặc điểm của một vật thể một cách xúc tích.
Ngôn ngữ đồ họa trong “ứng dụng kỹ thuật” sử dụng
đường nét để diễn tả các mặt, các cạnh và các
đường bao của vật thể.
Đồ họa được biết đến như là “vẽ” hoặc “vẽ kỹ thuật” .
Một bản vẽ có thể được tạo ra bằng cách phác thảo
bằng tay, dụng cụ vẽ hoặc máy tính.
Vẽ phác thảo bằng tay
Những đường nét được vẽ phác thảo bằng tay và không
sử dụng một dụng cụ nào khác ngoài bút chì và tẩy. Ví dụ

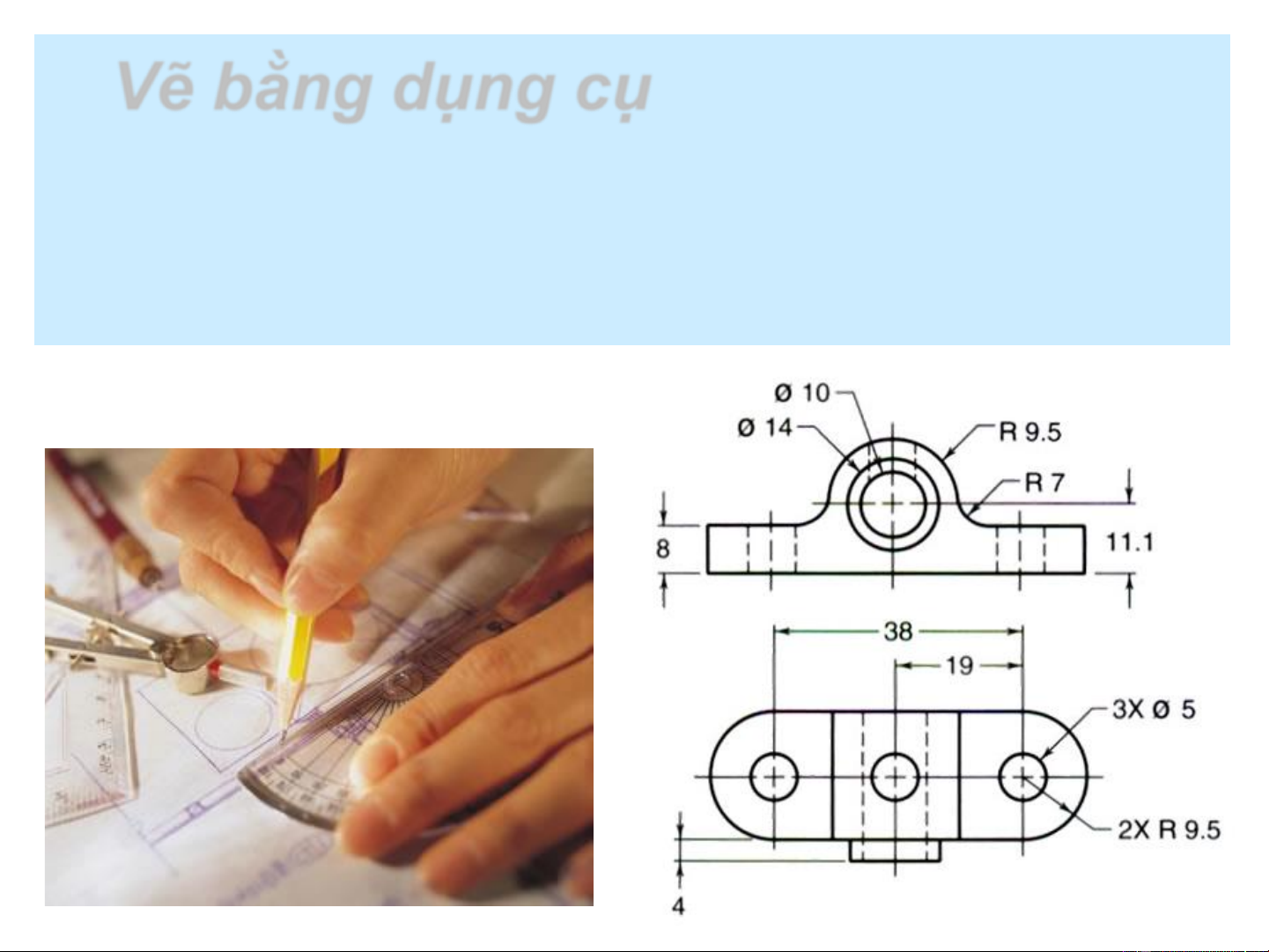

Vẽ bằng dụng cụ
Dụng cụ được sử dụng để vẽ đường thẳng, đường tròn,
và các đường cong một cách rõ ràng và chính xác. Vì
vậy vật thể được vẽ đúng tỉ lệ. Ví dụ Vẽ bằng máy tính
Vẽ bằng máy tính với các phần mềm như AutoCAD, solid works ... Ví dụ CAD TÀI LIỆU THAM KHẢO
Định nghĩa bản vẽ kỹ thuật

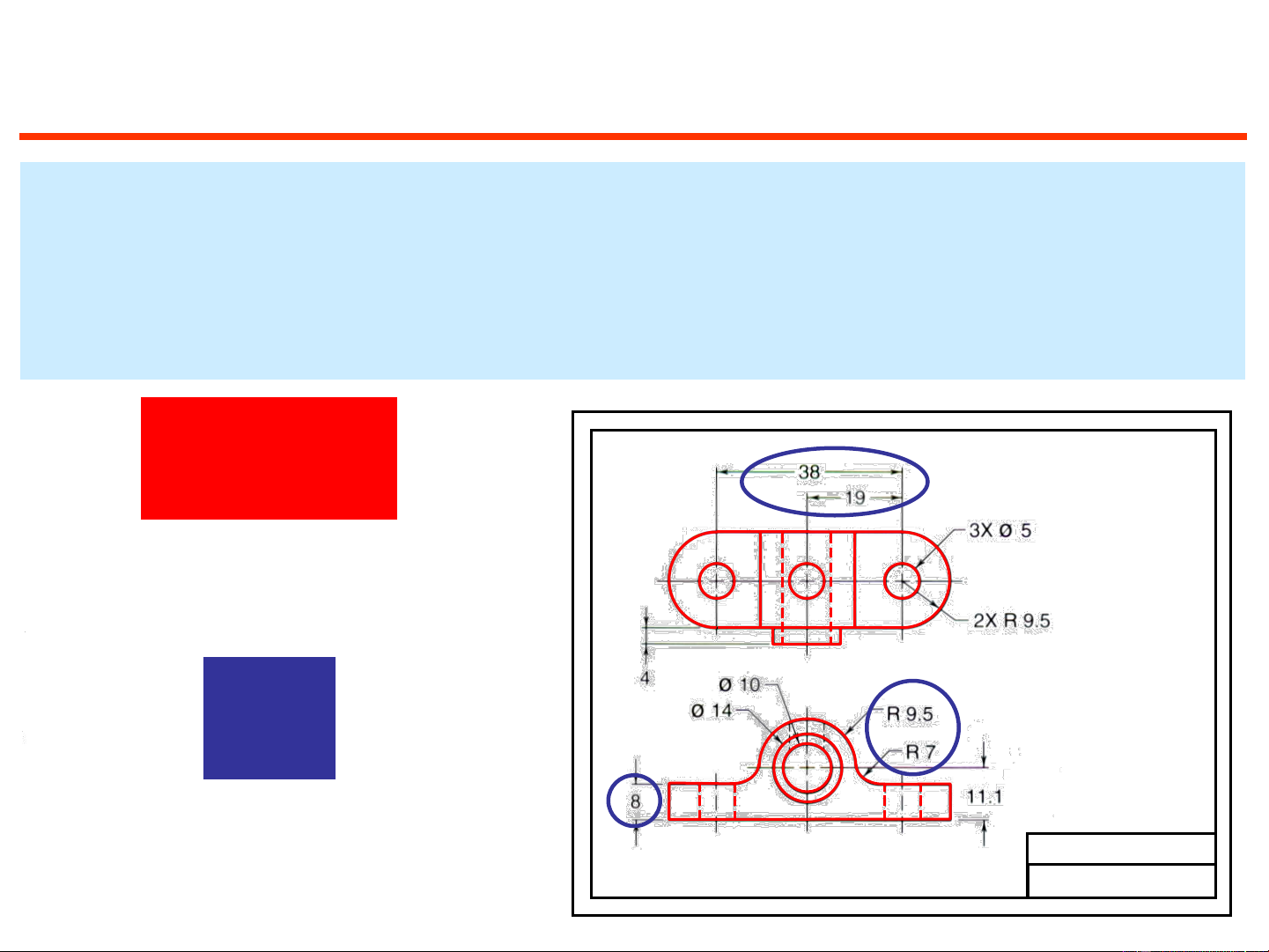

Bản vẽ kỹ thuật là một văn bản để mô tả một sản phẩm
bằng ngôn ngữ đồ họa và chữ viết trong nhiều lĩnh vực và cấp độ khác nhau. Ngôn ngữ đồ họa Mô tả hình dạng (chủ yếu) Chữ Viết
Mô tả kích thước, vị trí và đặc
điểm kỹ thuật của sản phẩm

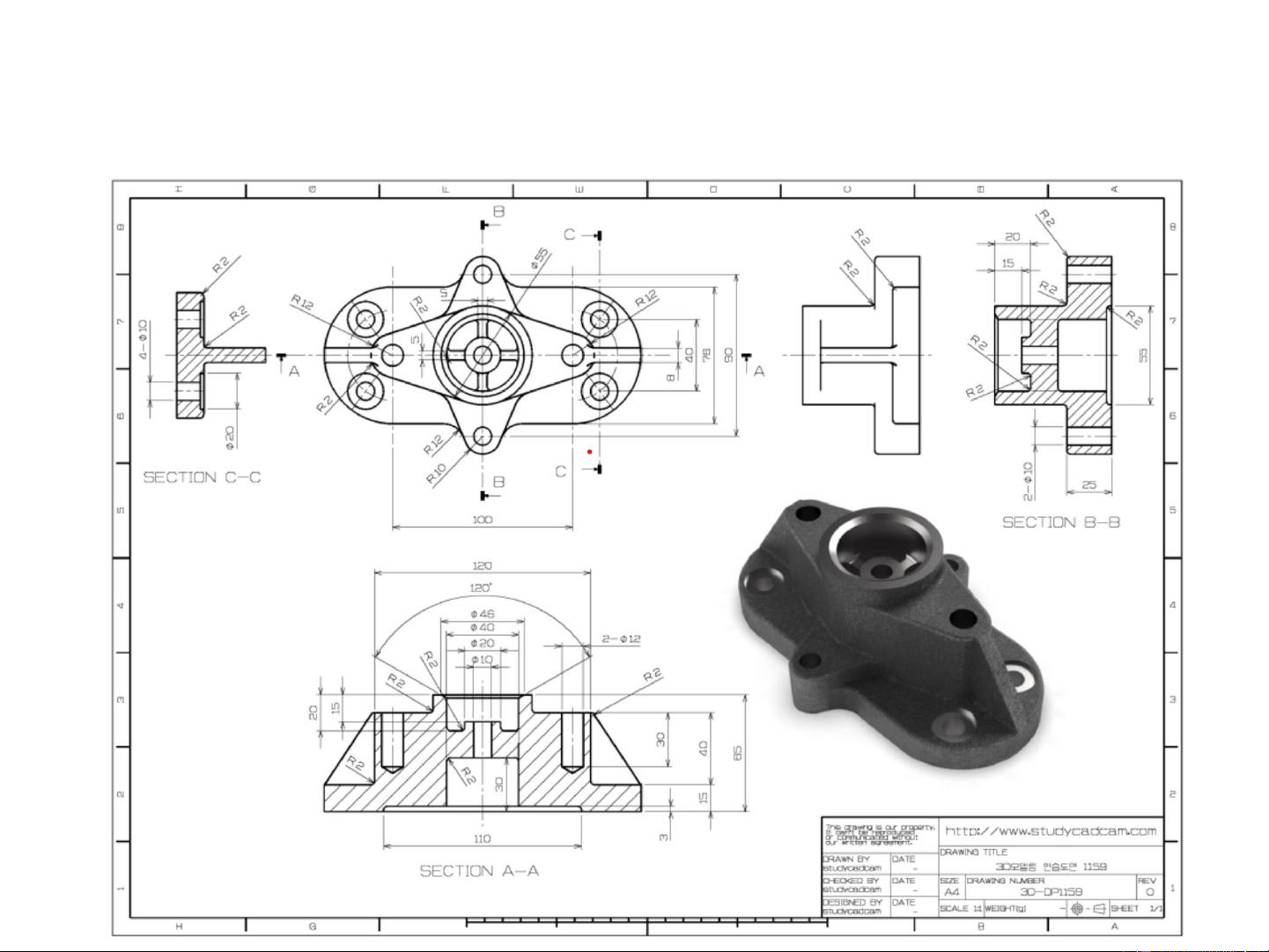

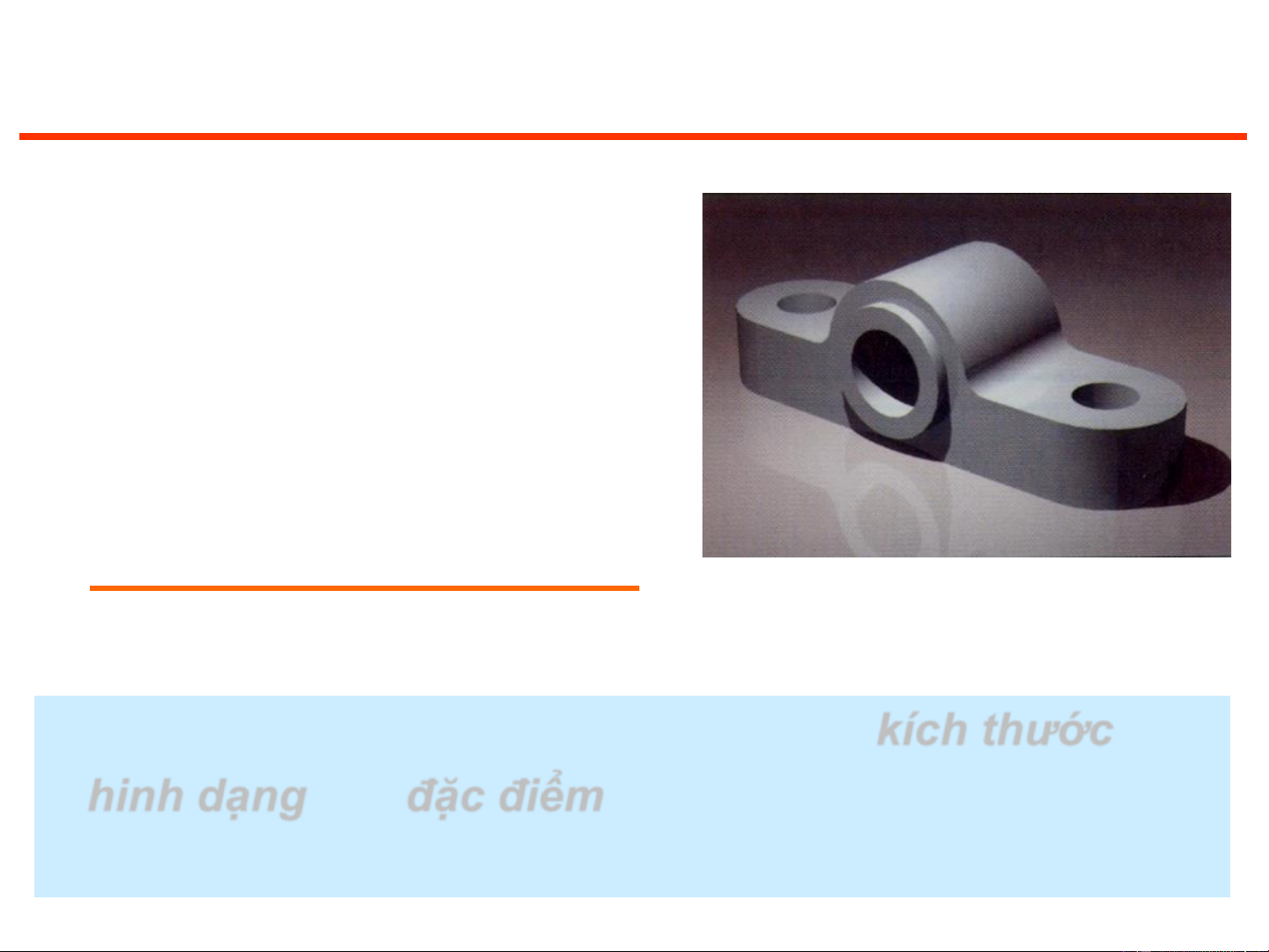

Bản vẽ kỹ thuật là một văn bản cung cấp đầy đủ thông tin về một chi tiết
(hình dáng, kích thước, vật liệu, đặc tính kỹ thuật…) được trình bày theo một tiêu chuẩn nhất định
2-Mục đích môn học
Các tiêu chuẩn về trình bày bản vẽ
Đọc hiểu các bản vẽ kỹ thuật
Lập được bản vẽ kỹ thuật 3-Nội dung môn học
Các tiêu chuẩn về trình bày bản vẽ Biểu diễn chi tiết
Chuyển đổi nội dung những môn
học trong hệ kỹ thuật vào bản vẽ.
II- Dụng cụ và trình tự hoàn thành bản vẽ 1- Dụng cụ vẽ Giấy vẽ Vẽ trên giấy phô tô khổ A4. Bút chì
Độ cứng của bút chì tại Việt
Nam sử dụng theo hệ thống phân loại
độ cứng bút chì Châu Âu hiện đại, trải
từ 9H (cứng và nhạt nhất) đến 9B (mềm và đậm nhất).

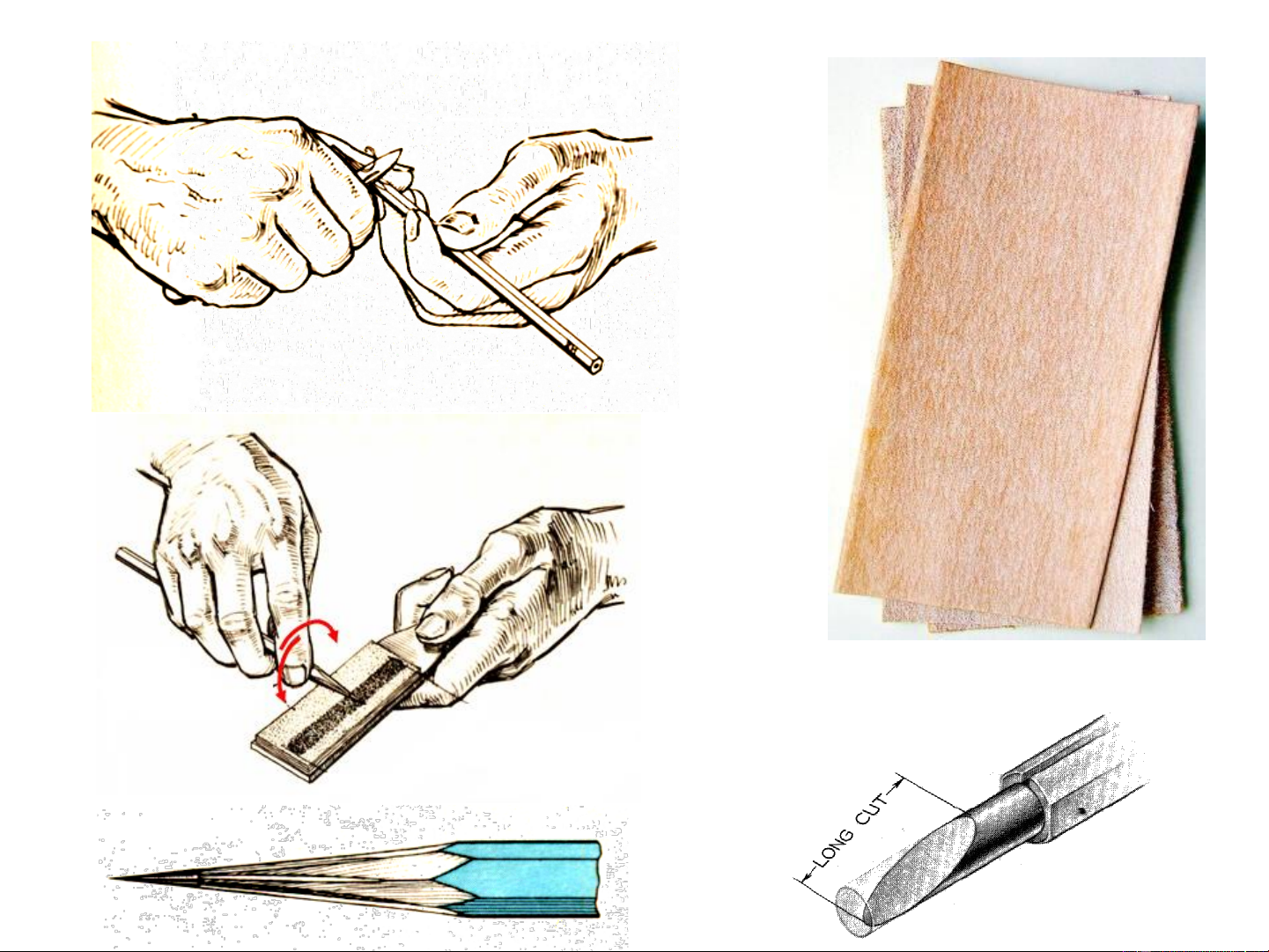

Có thể sử dụng bút chì kim để vẽ các nét mảnh.
