lOMoARcPSD| 61554479
Bài tập dài Vi xử lý Họ
và tên : Trần Tùng Sơn
MSSV : 20202510
Lớp : EE2-07-k65
Mã lớp học : 141854
Giảng viên : Nguyễn Tuấn Ninh
lOMoARcPSD| 61554479

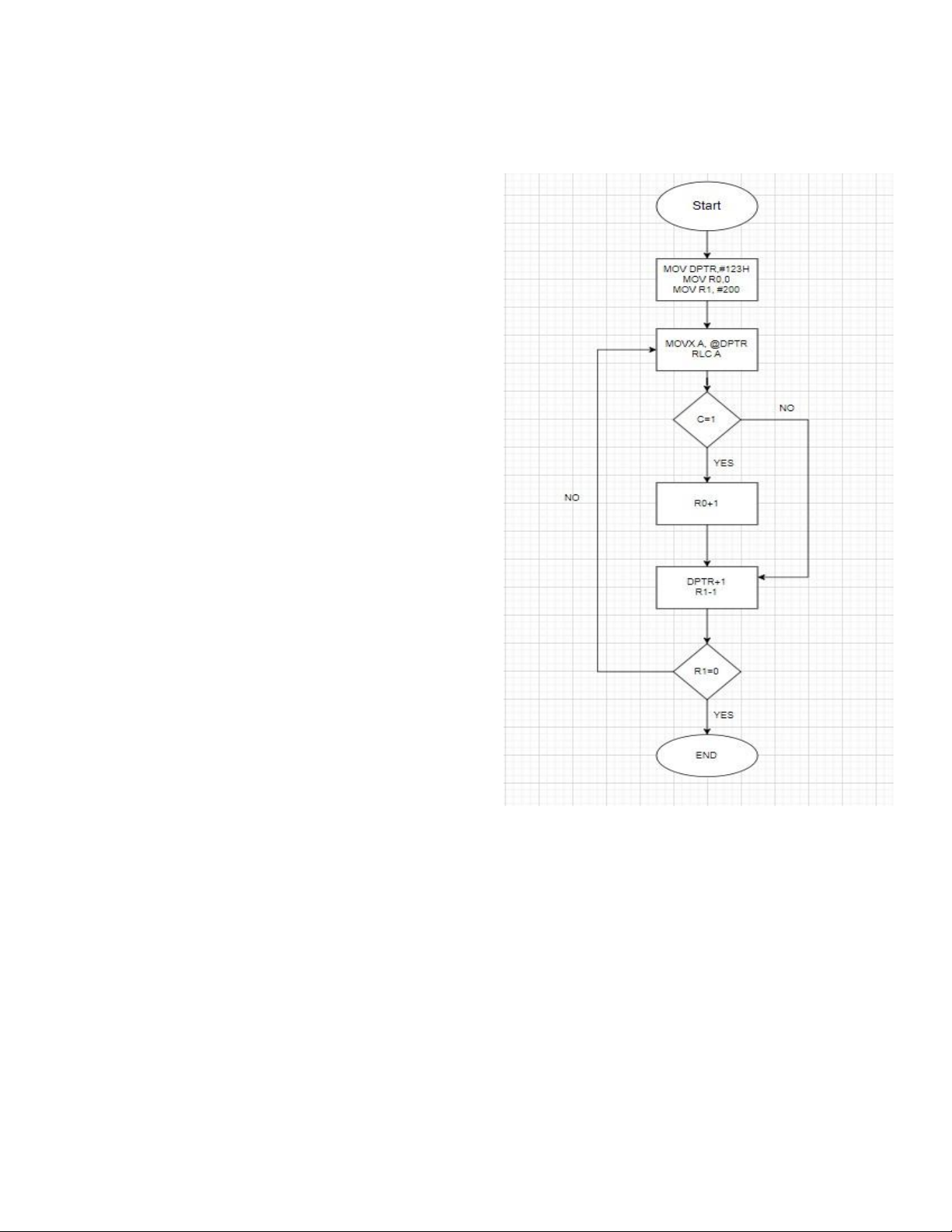

Bài 1: Viết CT đếm số âm trong miền nhớ
200 byte từ ô nhớ 123H tại RAM ngoài.
ORG 30H
MOV DPTR, #123H
MOV R0,0
MOV R1, #200
lap1:
MOVX A, @DPTR
RLC A JNC lap2 INC R0
lap2:
INC DPTR
DJNZ R2,lap1 END
lOMoARcPSD| 61554479

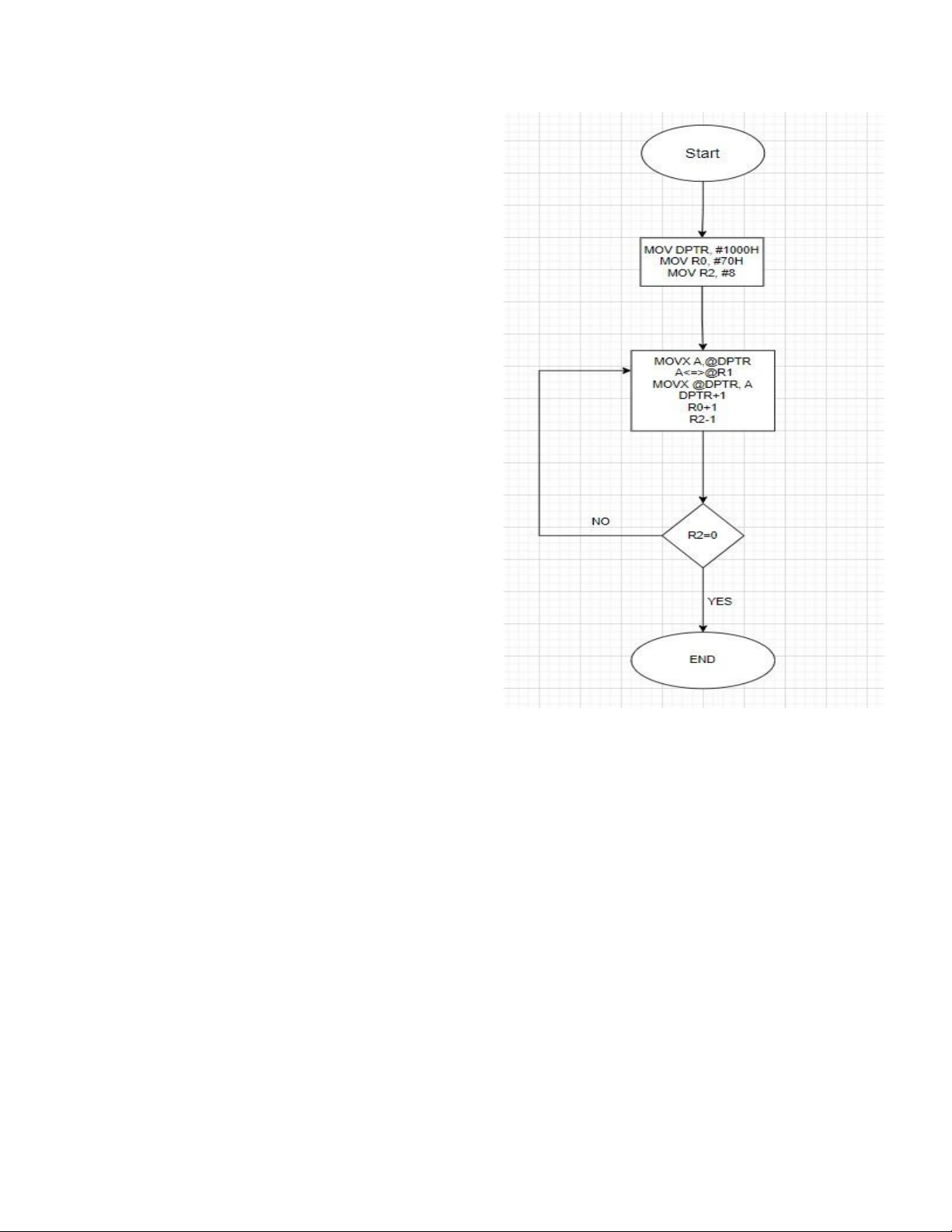

Câu 2: Viết CT chuyển 2 mảng dữ
liệu 8 byte. Biết mảng 1 có địa chỉ
1000H trong RAM ngoài và mảng 2 có địa
chỉ 70H trong RAM trong.
ORG 30H
lOMoARcPSD| 61554479
MOV DPTR,#1000H
MOV R0, #70H
MOV R2, #8 Lap:
MOVX A,@DPTR
XCH A,@R0
MOVX @DPTR, A
INC DPTR
INC R0
DJNZ R2,lap
END

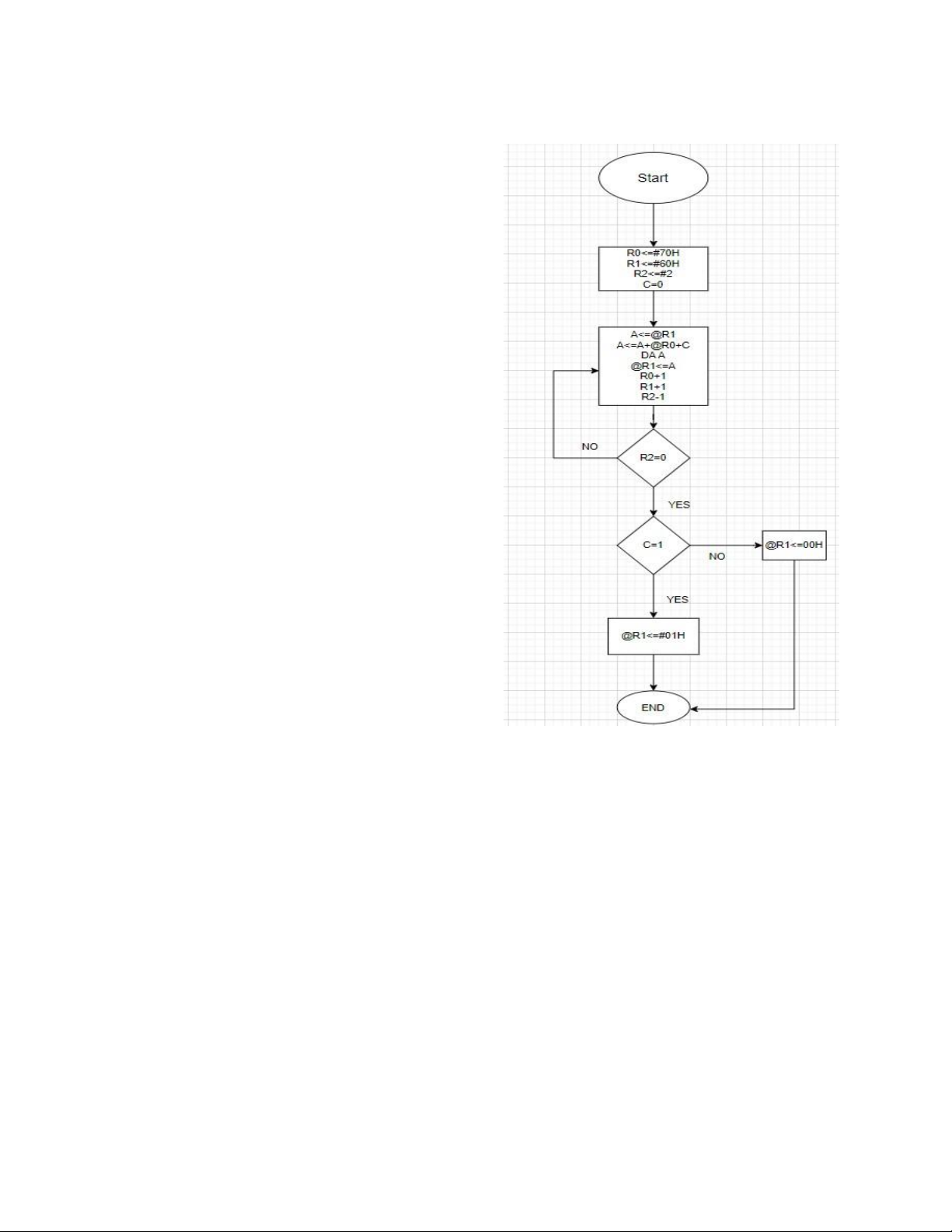

Câu 3: Viết CT cộng hai số BCD 4 chữ số
trong RAM trong, kết quả cất
vào sô thứ 2 . Biết số thứ 1 đặt tại ô
lOMoARcPSD| 61554479
nhớ 70H, và số thứ 2 đặt tại ô nhớ 60H.
ORG 30H
MOV R0,#70H
MOV R1,#60H
MOV R2,#2
CLR C
Lap:
MOV A,@R1
ADDC A,@R0
DA A
MOV @R1,A
INC R1
INC R0
DJNZ R2, Lap
JC,Tran
MOV R1,00H
SJMP END
Tran:
MOV R1,00H
END:
END
lOMoARcPSD| 61554479

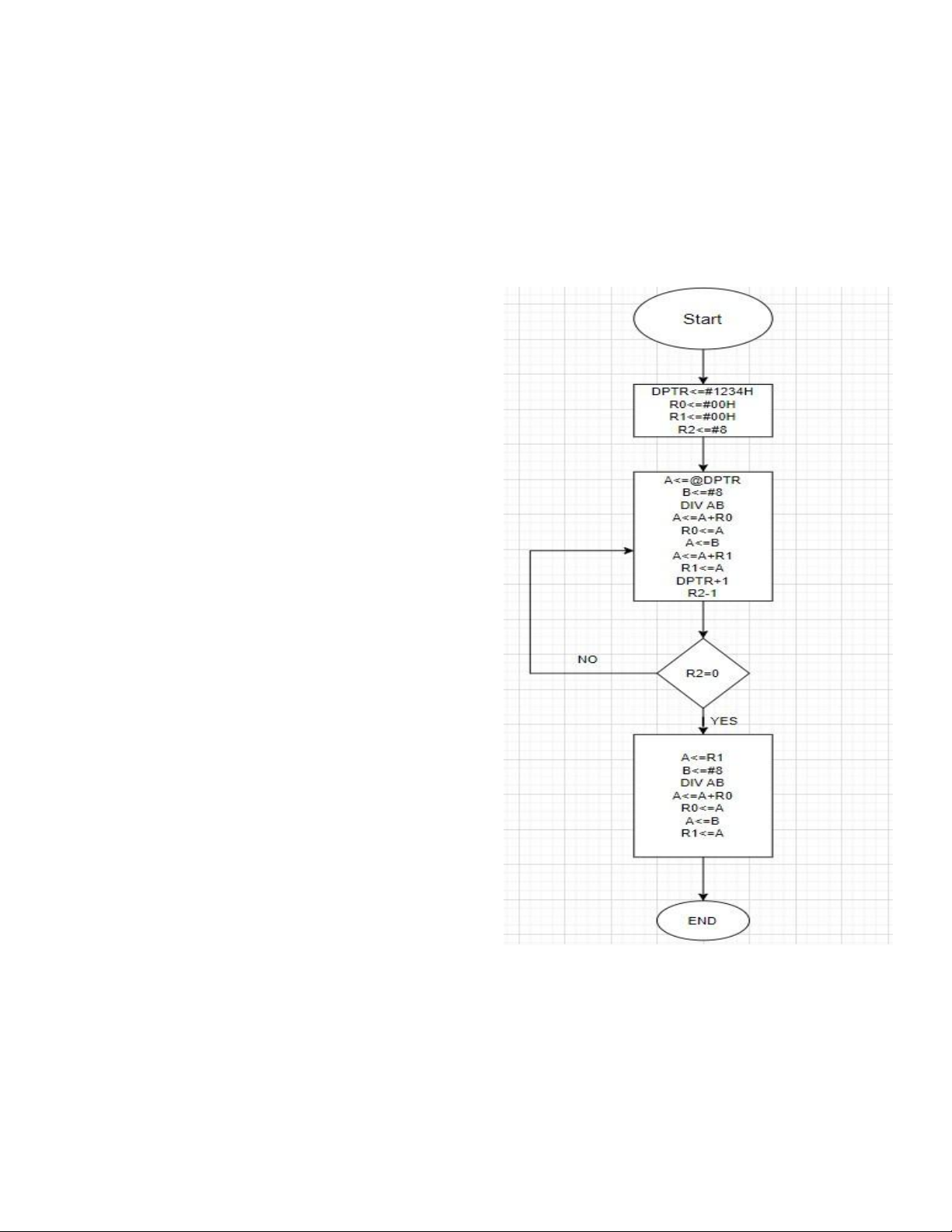

Câu 4: Viết CT tính trung bình 8 byte trong
Ram ngoài từ ô nhớ 1234H.
Thương được lưu trữ trong R0 số dư
được lưu trữ trong R1.
MOV R1,A
END
ORG 30H
lOMoARcPSD| 61554479
MOV DPTR,#1234H
MOV R0,#00H
MOV R1,#00H
MOV R2,#8
Lap:
MOVX A,@DPTR
MOV B,#8 DIV AB
ADD A,R0
MOV R0,A
MOV A,B
ADD A,R1
MOV R1,A
INC DPTR
DJNZ R2,Lap
MOV A,R1
MOV B,#8
DIV AB
ADD A,R0
MOV R0,A
MOV A,B
lOMoARcPSD| 61554479

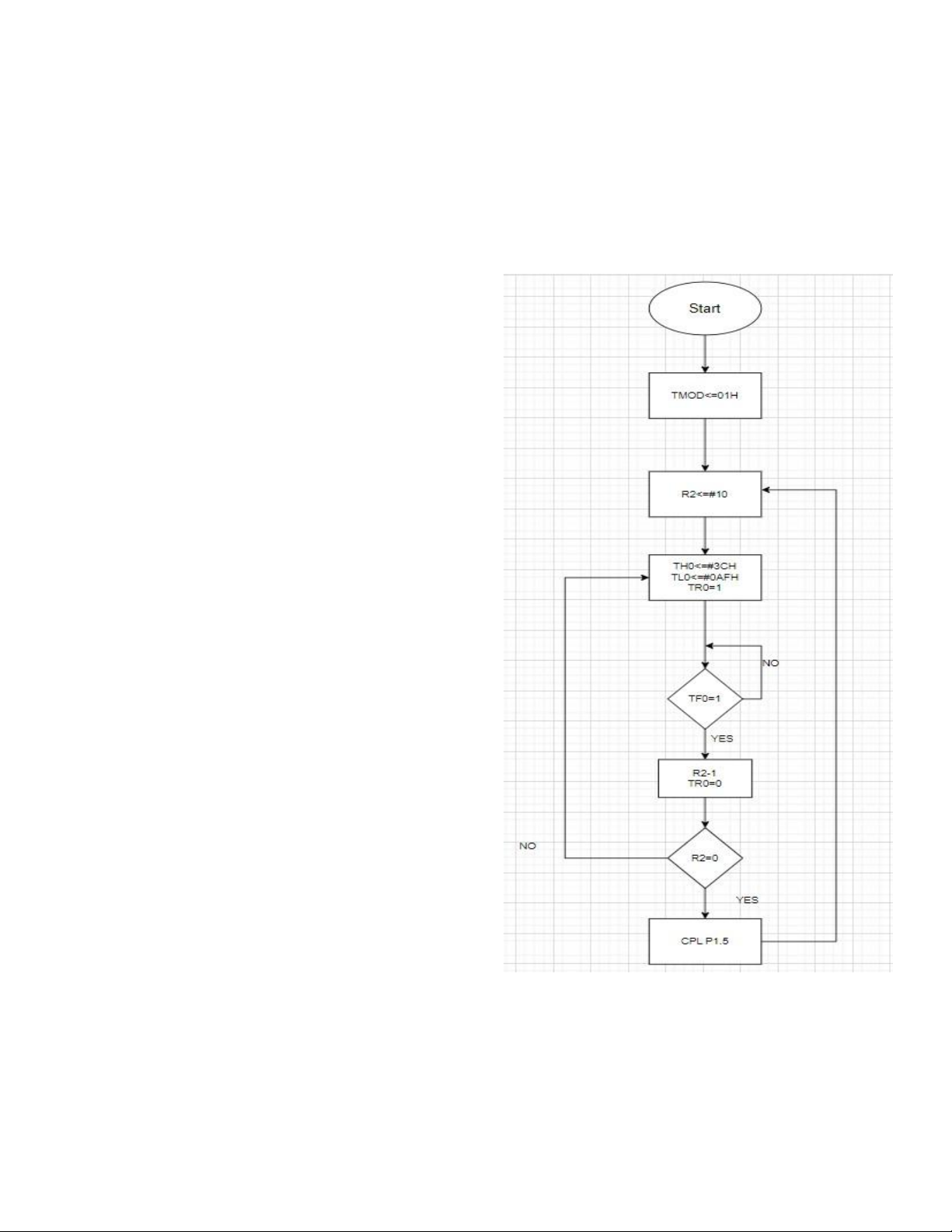

Câu 5: Viết CT sử dụng Timer tạo xung tần
số 1Hz tại chân P1.5. Biết
xung nhịp thạch anh 12MHz (
Ton =50%, Toff = 50%)
ORG 30H MOV TMOD, #01H
Lap: MOV R2, #10
Lap1:
MOV TH0, #3CH
MOV TL0, #0AFH
SETB TR0
Wait:
JNB TF0,Wait
CLR TR0 DJZN R2, Lap1
CPL P1.5 SJMP Lap
END

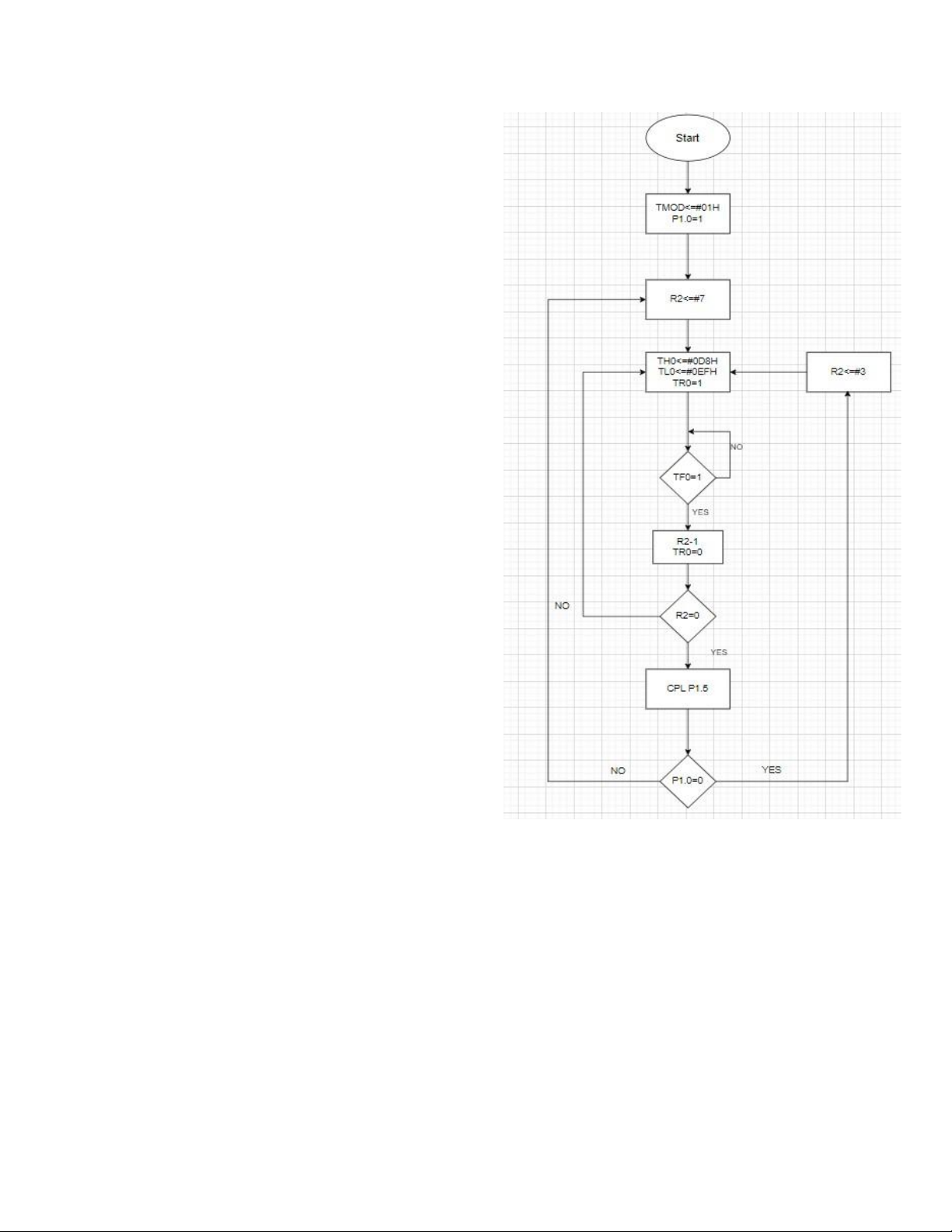

Câu 6: Viết CT tạo xung 10Hz tại
chân P1.0. Biết xung nhịp thạch anh
12MHz (Ton =70% và Toff=30%)
ORG 30H
lOMoARcPSD| 61554479
MOV TMOD, #01H
SETB P1.0
Bat:
MOV R2, #7
SJMP lap
Tat:
MOV R2, #3
lap
MOV TH0, #0D8H
MOV TL0, #0EFH
SETB TR0
Wait:
JNB TF0,Wait
CLR TR0
DJNZ R2, lap
JNB P1.0, Tat
SJMP Bat END
lOMoARcPSD| 61554479

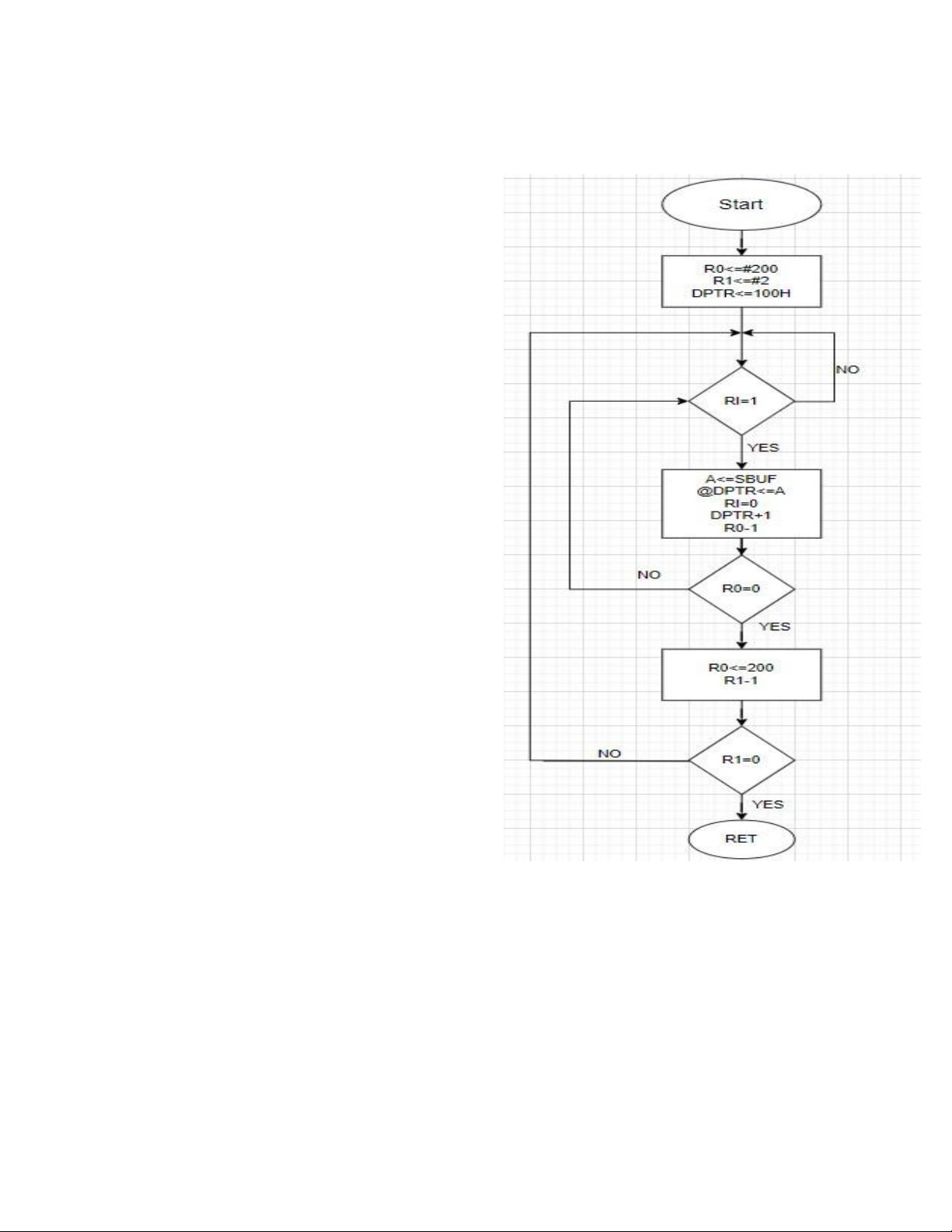

Câu 7: Viết CT con đọc 400 byte dữ liệu từ cổng nối tiếp và cất vào vùng nhớ
có địa chỉ đầu 100H.biết cổng nối tiếp đã được khởi tạo sẵn, cổng cho phép đọc khi
cờ RI =1, và cờ RI sẽ tự xóa khi đọc xong
1 byte.
MOV R0,#200
MOV R1,#2 MOV DPTR,#100H
Lap: JNB RI, Lap
MOV A,SBUF
MOVX @DPTR,A
CLR RI
INC DPTR DJNZ R0, Lap
MOV R0,#200
DJNZ R1, Lap
RET
lOMoARcPSD| 61554479

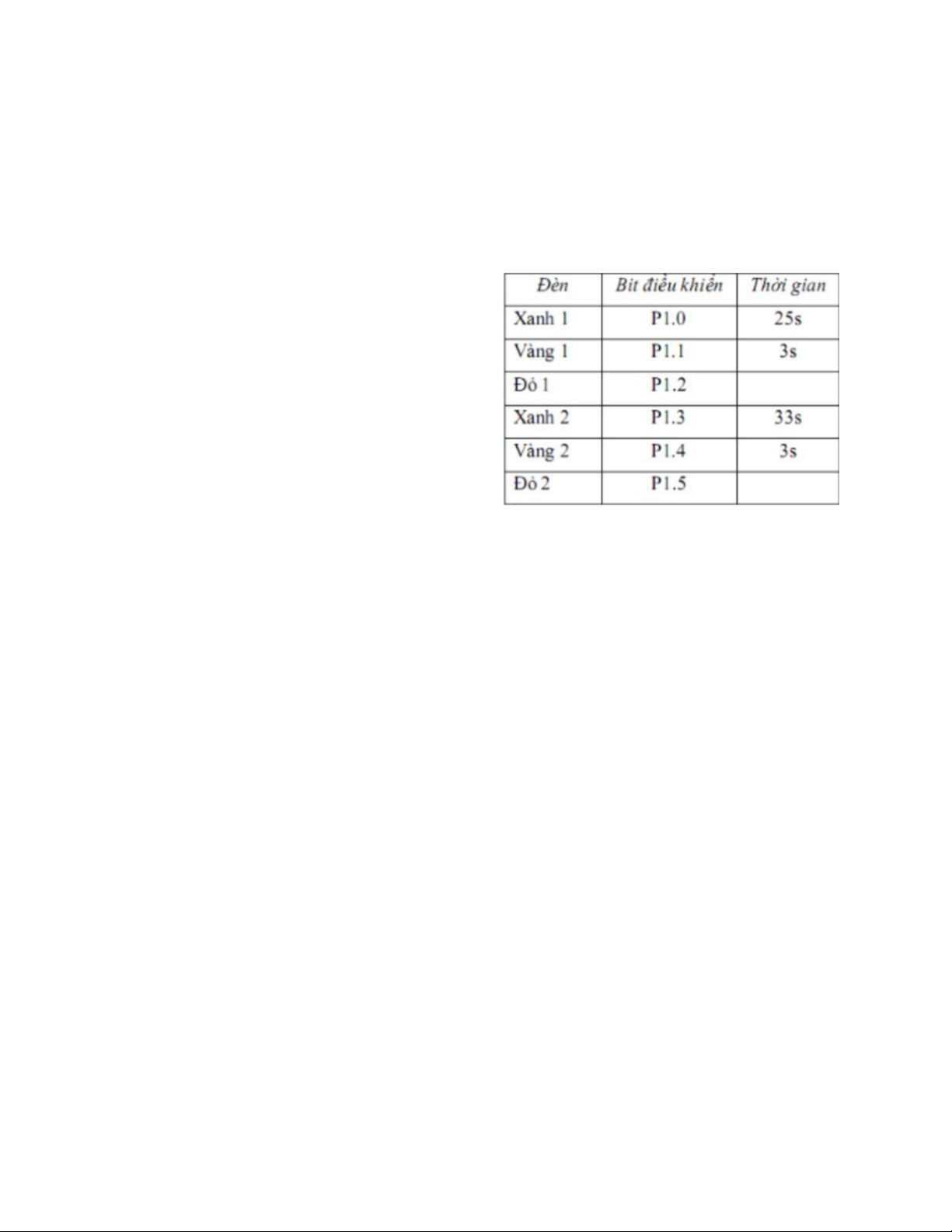

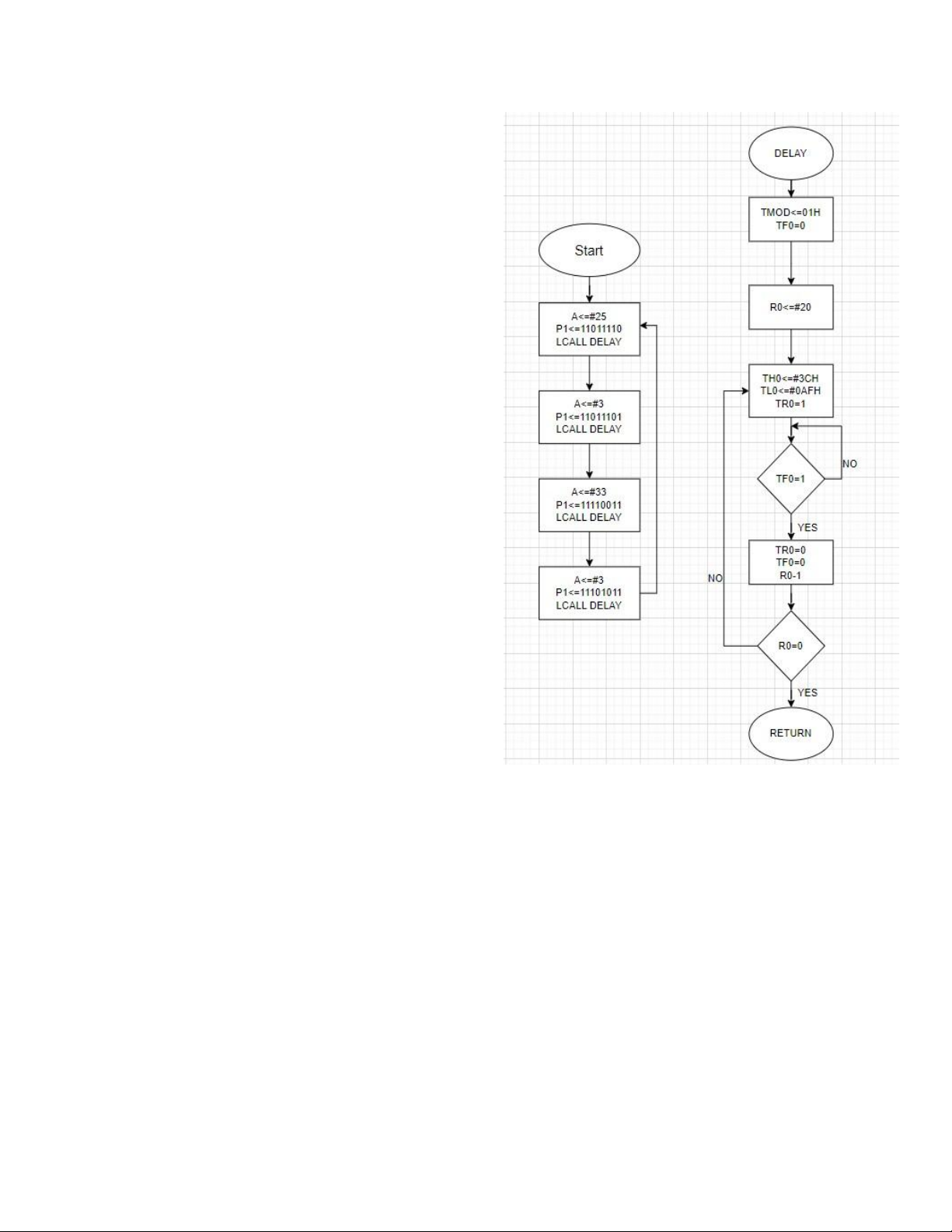

Câu 8: Viết CT điều khiển đèn giao thông
tại 1 ngã tư theo yêu cầu sau:
Biết điều khiển 0 là đèn sáng , 1 là đèn tắt.
MAIN:
MOV A,#25
MOV P1,#11011110B
lOMoARcPSD| 61554479
LJMP DELAY
MOV A,#3
MOV P1,#11011101B
LJMP DELAY
MOV A,#33
MOV P1,11110011B
LJMP DELAY
MOV A,#3
MOV P1,11101011B
LJMP DELAY
LJMP MAIN DELAY:
MOV TMOD,#01H
CLR TF0 MOV R0,#20 LAP:
MOV TH0,#3CH
MOV TL0,#0AFH
SETB TR0
WAIT
JNB TF0,WAIT
CLR TR0
CLR TF0
DJNZ R0,LAP
RET
lOMoARcPSD| 61554479

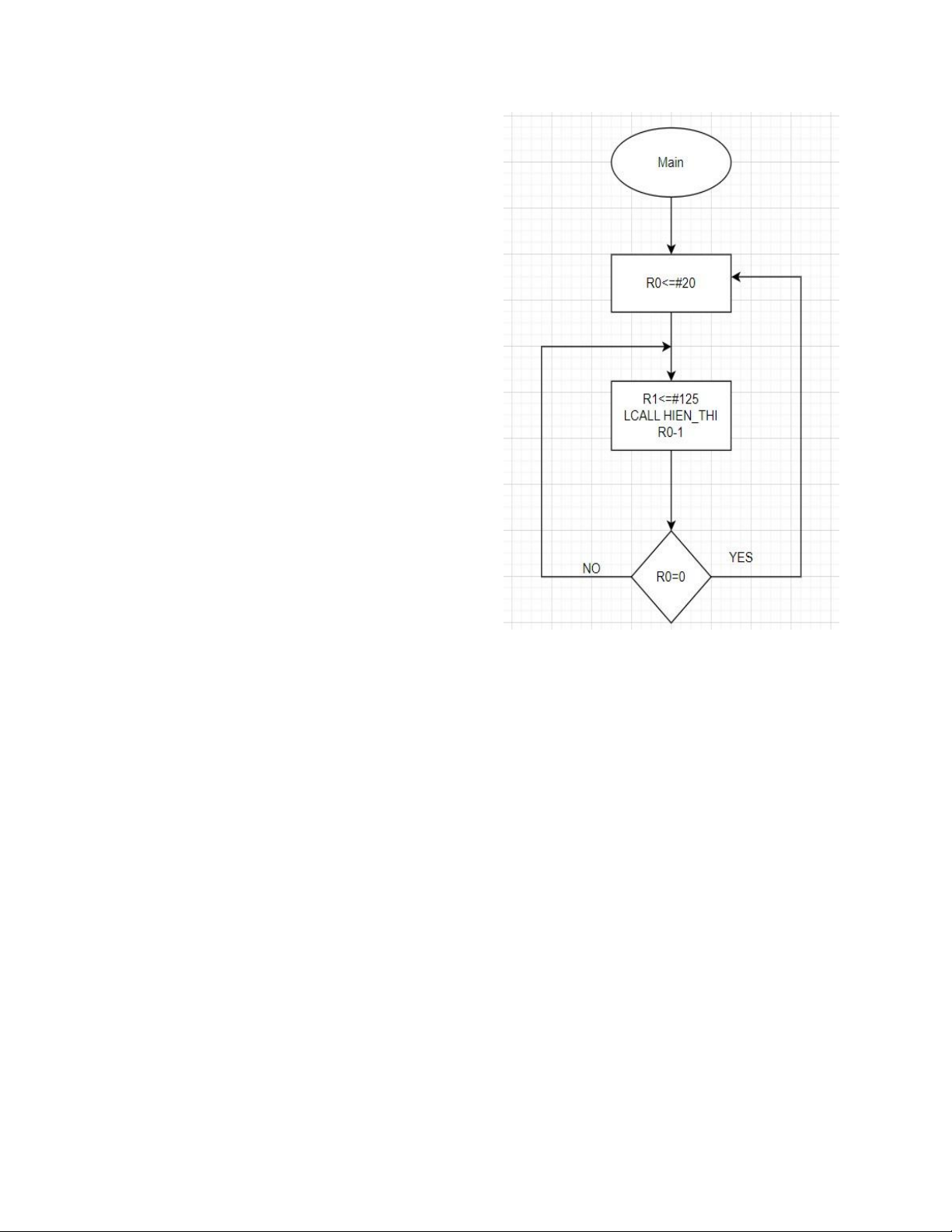

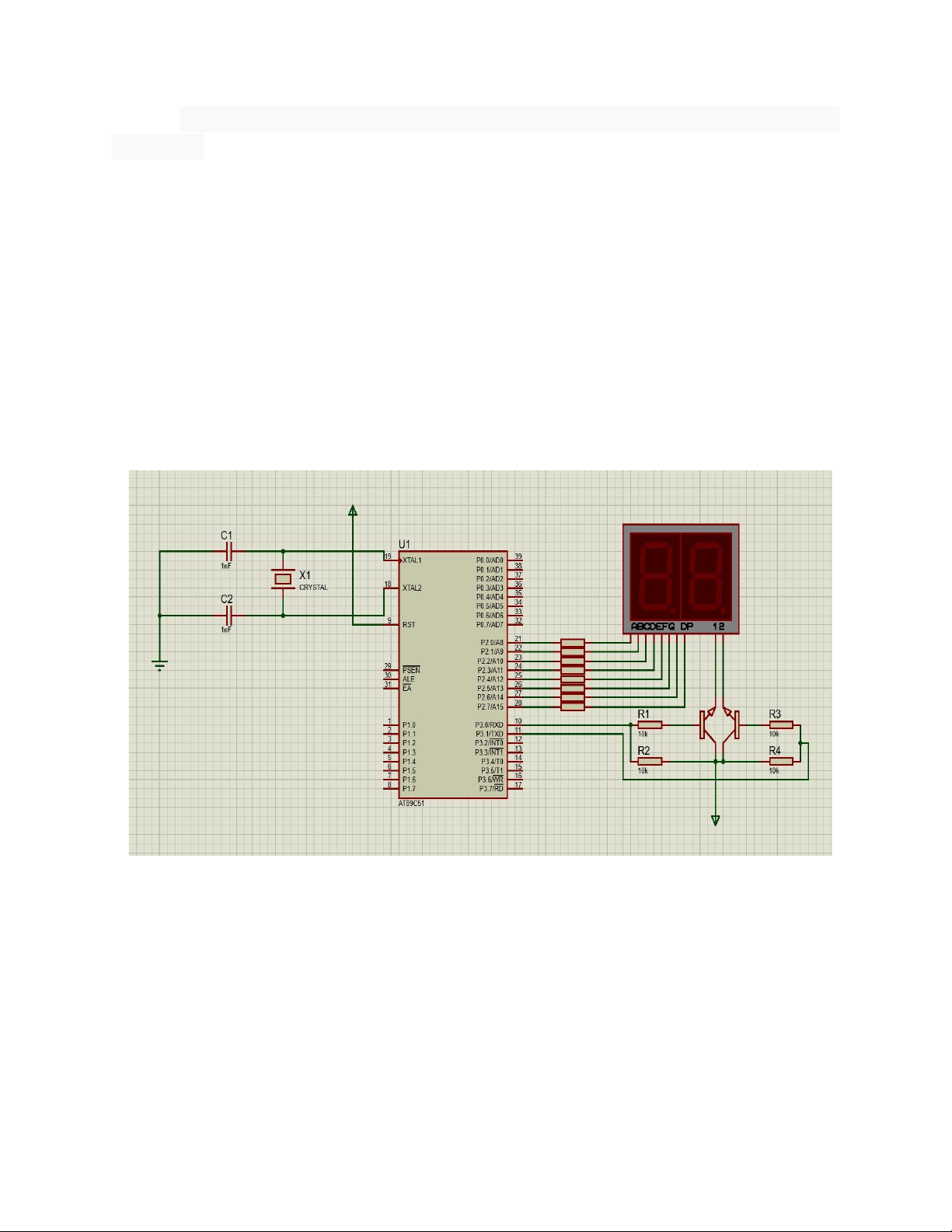

Câu 9 : Viết CT hiển thi trên 2 LED 7 thanh đ
ếm lùi từ 20s với sơ đ phần cứng SV tư
đ
ề xuất.
Sử dụng Port2 của VĐK làm port dữ liệu, và 2 chân P3.0 và P3.1 điều khiển quét LED.
lOMoARcPSD| 61554479
ORG 0000H MAIN: MOV R0,#20
DEM_LUI: MOV R1,#125
LCALL HIEN_THI
DJNZ R0,DEM_LUI

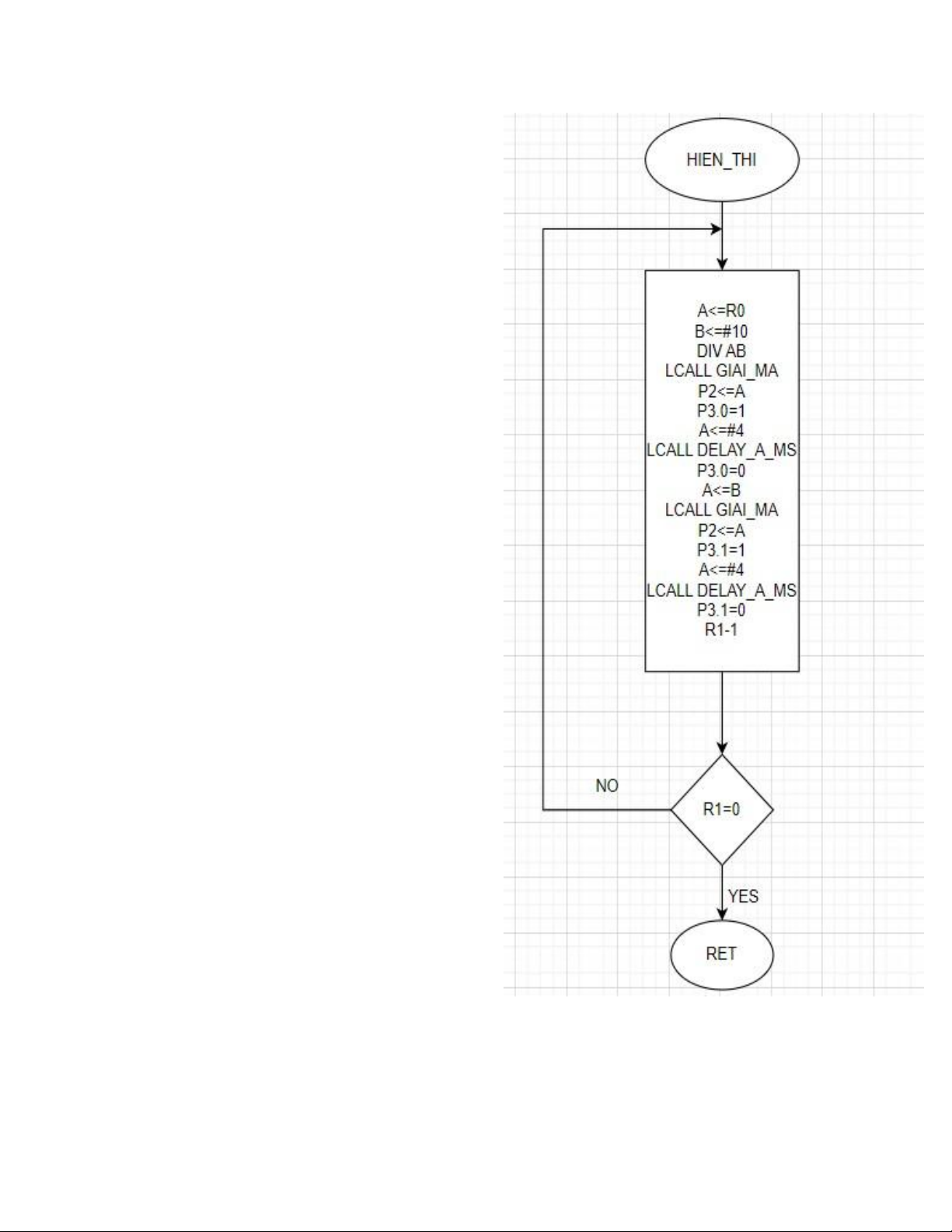

SJMP MAIN HIEN_THI:
MOV A,R0
MOV B,#10
DIV AB
LCALL GIAI_MA
lOMoARcPSD| 61554479
MOV P2,A
SETB P3.0
MOV A,#4
LCALL DELAY_A_MS
CLR P3.0
MOV A,B
LCALL GIAI_MA
MOV P2,A
SETB P3.1
MOV A,#ON
LCALL DELAY_A_MS
CLR P3.1
DJNZ R1,HIEN_THI
RET

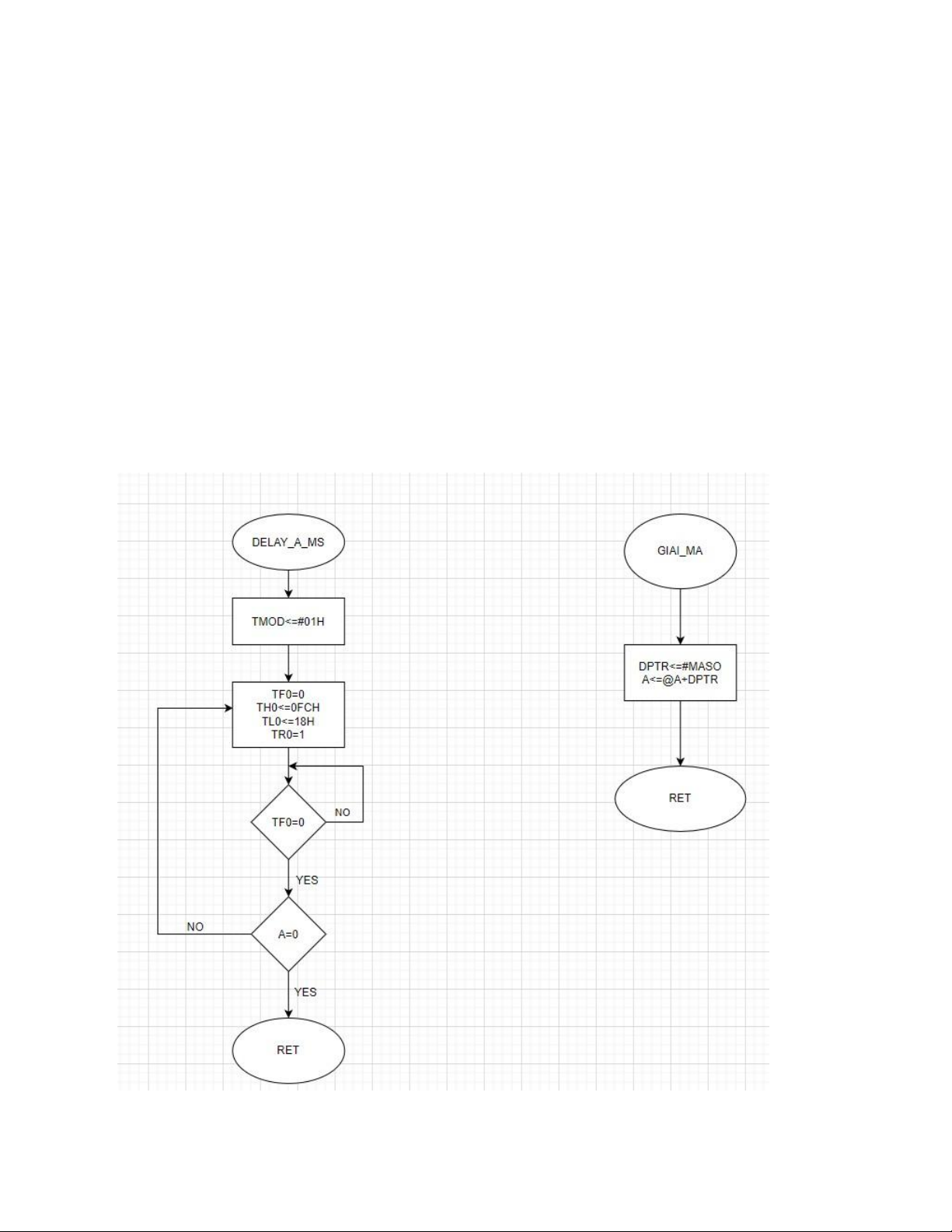

DELAY_A_MS:
MOV TMOD,#01H
LOOP: CLR TF0
MOV TH0,#0FCH
MOV TL0,#18H
SETB TR0 WAIT:
JNB TF0,WAIT
CLR TR0
DJNZ 0E0H,LOOP
lOMoARcPSD| 61554479
RET
GIAI_MA:
MOV DPTR,#MA_SO
MOVC A,@A+DPTR
RET
MA_SO:
DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END
lOMoARcPSD| 61554479

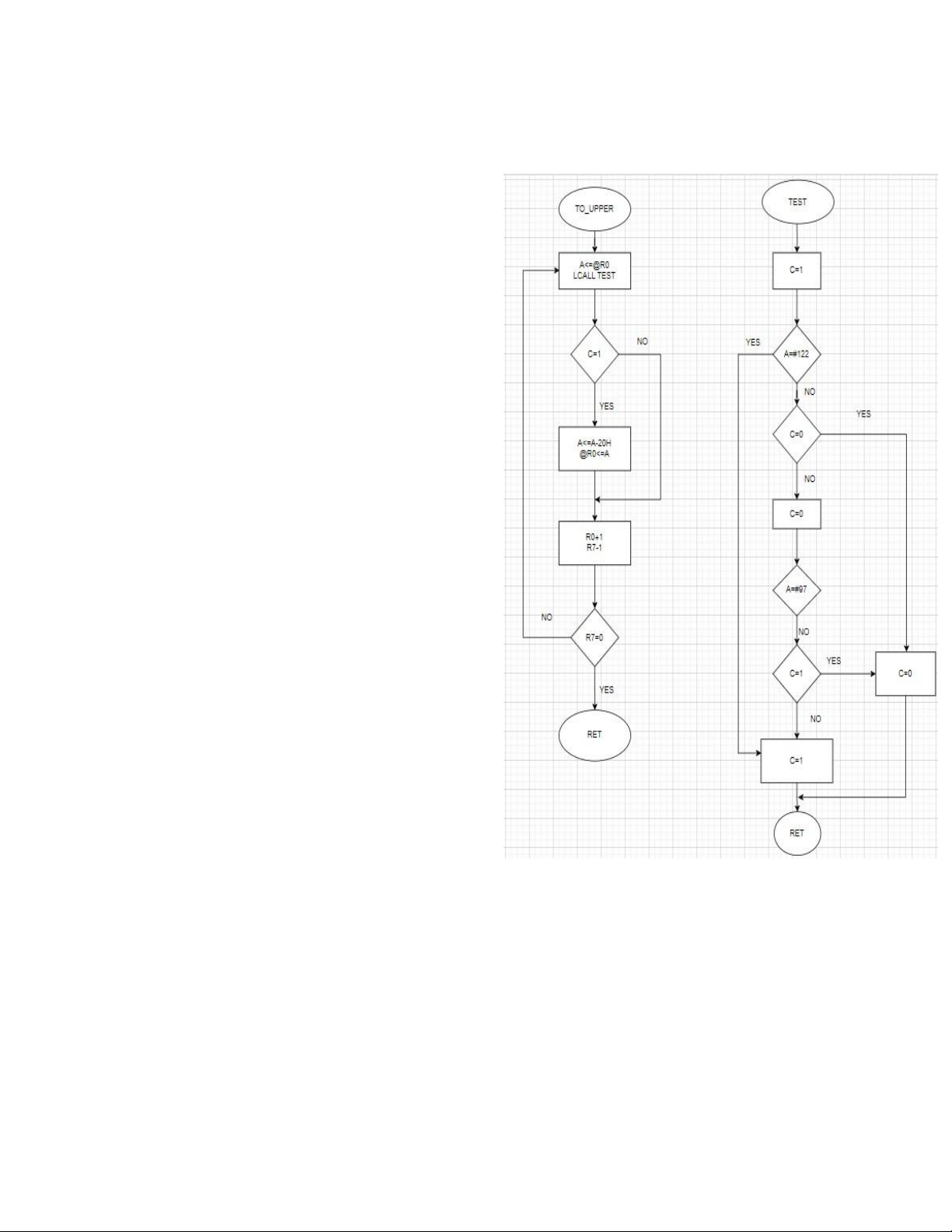

Câu 10 : Viết CT con đổi n ký tự thành chữ
hoa (nếu đang là chữ thường). Biết chuỗi ký
tự trong bộ nhớ có địa chỉ đầu trong R0 , độ
dài trong R7.
TO_UPPER:
MOV A,@R0
LCALL TEST
JNC NOT_LOWER1
SUBB A,#20H
MOV @R0,A
NOT_LOWER1:
INC R0
DJNZ R7,TO_UPPER
RET
TEST:
SETB C
CJNE A,#122,NOT_EQ1
SETB C
SJMP EXIT
NOT_EQ1:
JNC EXIT
CLR C
lOMoARcPSD| 61554479
CJNE A,#97
SETB C
SJMP EXIT
NOT_EQ2
JC NOT_LOWER2
SETB C
SJMP EXIT
NOT_LOWER2:
CLR C
SJMP EXIT EXIT:
RET
