lOMoAR cPSD| 58457166 CHỈNH LƯU
1. Cho mạch chỉnh lưu một nửa chu kỳ không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=10 Ω, L=15mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tìm biểu thức dòng điện qua tải i(t).
c. Tính dòng trung bình qua tải.
d. Tính công suất trên tải và hệ số công suất.
2. Cho mạch chỉnh lưu một nửa chu kỳ không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=12 Ω, L=120mH và nguồn dc có giá trị Vdc=48V
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tìm biểu thức dòng điện qua tải i(t).
c. Tính công suất của nguồn dc
d. Tính công suất trên tải và hệ số công suất.
3. Cho mạch chỉnh lưu một nửa chu kỳ không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải L=100mH và nguồn dc có giá trị Vdc=48V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
4. Cho mạch chỉnh lưu một nửa chu kỳ không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải bao gồm L và nguồn dc có giá trị Vdc=96V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tìm giá trị cảm kháng L của cuộn cảm sao cho công suất nguồn dc là 50W.

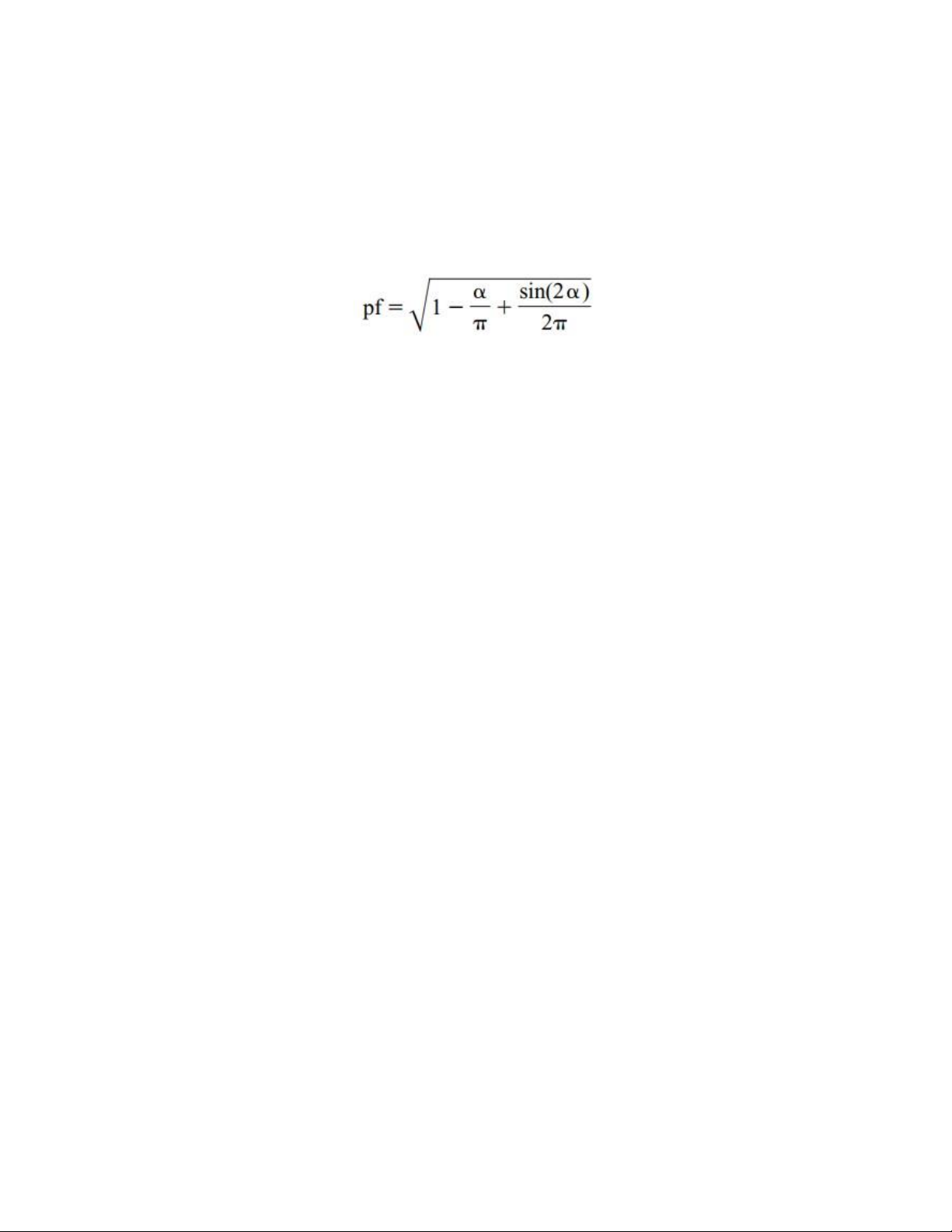

5. Hãy chứng minh hệ số công suất của mạch chỉnh lưu một nửa chu kỳ có điều khiển
tải R có công thức như sau, biết α là góc kích dẫn.
6. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: lOMoAR cPSD| 58457166
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=100 Ω, góc kích α=45.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính điện áp trung bình trên tải.
c. Tính công suất trên tải và hệ số công suất.
7. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=30 Ω.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Hãy xác định góc kích α sao cho dòng trung bình qua tải là 2.5A.
c. Tính công suất trên tải và hệ số công suất.
8. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=25 Ω, L=50mH, góc kích α=30.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tìm biểu thức dòng điện qua tải i(t).
c. Tính dòng trung bình qua tải và công suất trên tải.
9. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=40 Ω, L=75mH, góc kích α=60.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tìm biểu thức dòng điện qua tải i(t).
c. Tính dòng trung bình qua tải và công suất trên tải.
10. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=20 Ω, L=40mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Hãy xác định góc kích α sao cho dòng trung bình qua tải là 2.0A.
c. Tính công suất trên tải và hệ số công suất.
11. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=16 Ω, L=60mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Hãy xác định góc kích α sao cho dòng trung bình qua tải là 1.8.
c. Tính công suất trên tải và hệ số công suất. lOMoAR cPSD| 58457166
12. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=12 Ω, L=100mH, nguồn dc có giá trị Vdc=48V, góc kích α=50.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
13. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=100 Ω, L=150mH, nguồn dc có giá trị Vdc=96V, góc kích α=60.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
14. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=100 Ω, L=150mH, nguồn dc có giá trị Vdc=96V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Hãy xác định góc kích α sao cho công suất nguồn dc là 35W.
c. Tính công suất trên tải và hệ số công suất.
15. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=2 Ω, L=75mH, nguồn dc có giá trị Vdc=48V, góc kích α=50.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
16. Cho mạch chỉnh lưu một nửa chu kỳ có điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=2 Ω, L=75mH, nguồn dc có giá trị Vdc=48V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Hãy xác định góc kích α sao cho công suất nguồn dc là 50W.
c. Tính công suất trên tải và hệ số công suất.
17. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=15 Ω, L=30mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải. lOMoAR cPSD| 58457166
b. Tính dòng trung bình qua tải.
c. Tính công suất trên tải và hệ số công suất.
18. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=12 Ω, L=20mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính dòng trung bình qua tải.
c. Tính công suất trên tải và hệ số công suất.
19. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau:
Nguồn AC us(ωt)=170sinωt (V) với ω=120π rad/s, tải R=3 Ω, L=15mH, nguồn dc có giá trị Vdc=48V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
20. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau: Nguồn
AC us(ωt)=340sinωt (V) với ω=120π rad/s, tải R=5 Ω, L=40mH, nguồn dc có giá trị Vdc=96V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
21. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau: Nguồn
AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=4 Ω, L=40mH, nguồn dc có giá trị Vdc=24V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất.
22. Cho mạch chỉnh lưu cầu 1 pha không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=5 Ω, L=60mH, nguồn dc có giá trị Vdc=36V.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính công suất của nguồn dc
c. Tính công suất trên tải và hệ số công suất. lOMoAR cPSD| 58457166
23. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=20Ω. góc kích α=45.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính giá trị trung bình và hiệu dụng của dòng điện qua tải
c. Tính giá trị hiệu dụng của dòng điện nguồn, công suất trên tải và hệ số công suất.
24. Hãy chứng minh hệ số công suất của mạch chỉnh lưu cầu 1 pha điều khiển hoàn
toàn tải R có công thức như sau, biết α là góc kích dẫn.
25. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=25Ω, L=50mH, biết góc kích α=15.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính giá trị trung bình của dòng điện qua tải
26. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=25Ω, L=50mH, biết góc kích α=75.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính giá trị trung bình của dòng điện qua tải
27. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=30Ω, L=75mH, biết góc kích α=20.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính giá trị trung bình của dòng điện qua tải
28. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=30Ω, L=75mH, biết góc kích α=80.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính giá trị trung bình của dòng điện qua tải
29. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=20Ω. lOMoAR cPSD| 58457166
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Xác định khoảng góc kích sao cho dòng trung bình ngõ ra trên tải từ 4.5-8A
30. Cho mạch chỉnh lưu cầu 1 pha điều khiển hoàn toàn có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R=5Ω, L=100mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Xác định góc kích sao cho dòng trung bình ngõ ra trên tải là 10A

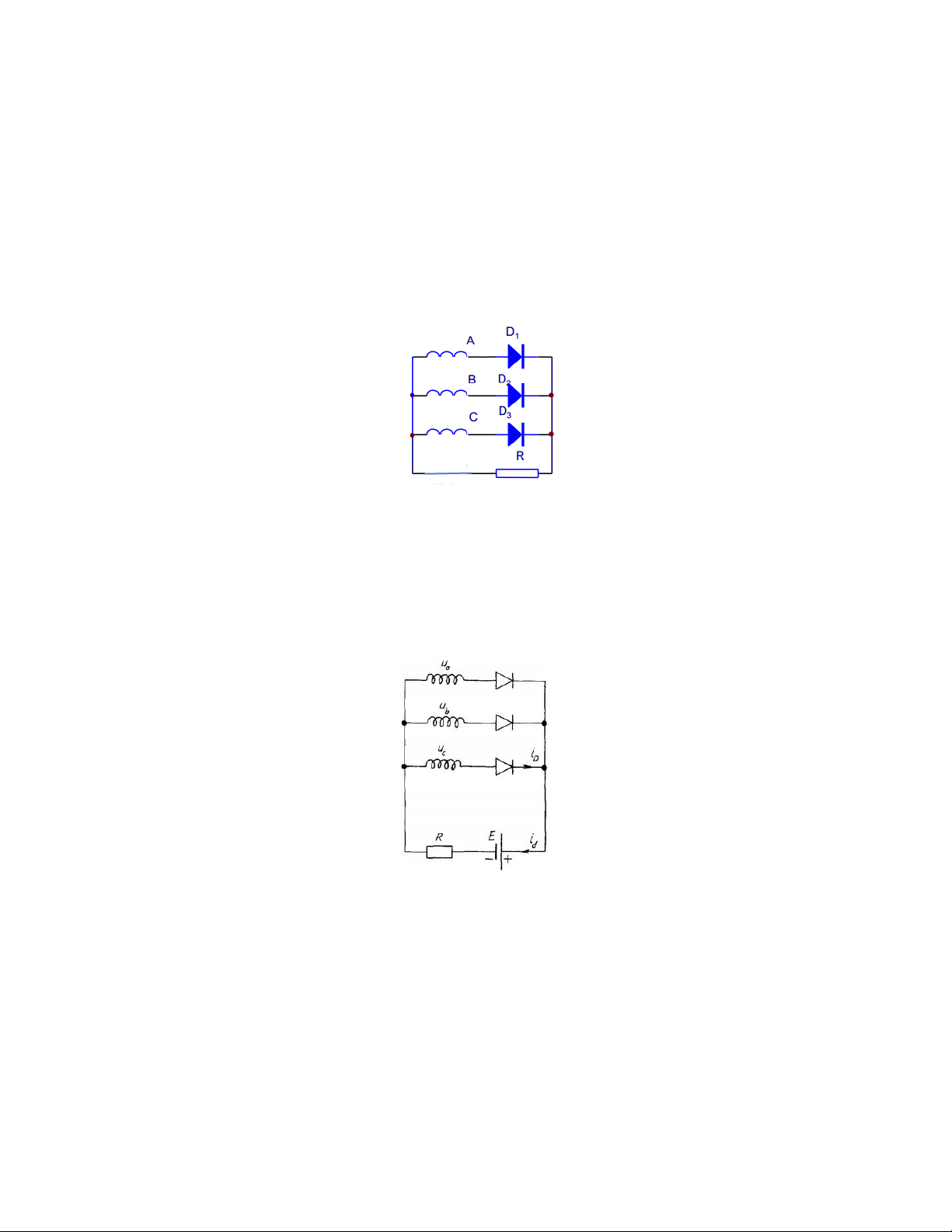

31. Cho mạch chỉnh lưu 3 pha hình tia như hình vẽ, các thông số như sau: tải R=10Ω,
trị hiệu dụng điện áp pha 220V, tần số nguồn 50Hz.
a. Vẽ dạng sóng điện áp vào và ra của bộ chỉnh lưu.
b. Tính giá trị trung bình của điện áp ngõ ra, trị trung bình và hiệu dụng của dòng điện chỉnh lưu.
32. Cho mạch chỉnh lưu 3 pha hình tia như hình vẽ, các thông số như sau tải: R=5Ω,
E=120V, trị hiệu dụng điện áp pha 220V, tần số nguồn 50Hz.
a. Vẽ dạng sóng điện áp vào và ra của bộ chỉnh lưu.
b. Tính giá trị trung bình của điện áp ngõ ra, trị trung bình và hiệu dụng của dòng điện chỉnh lưu.

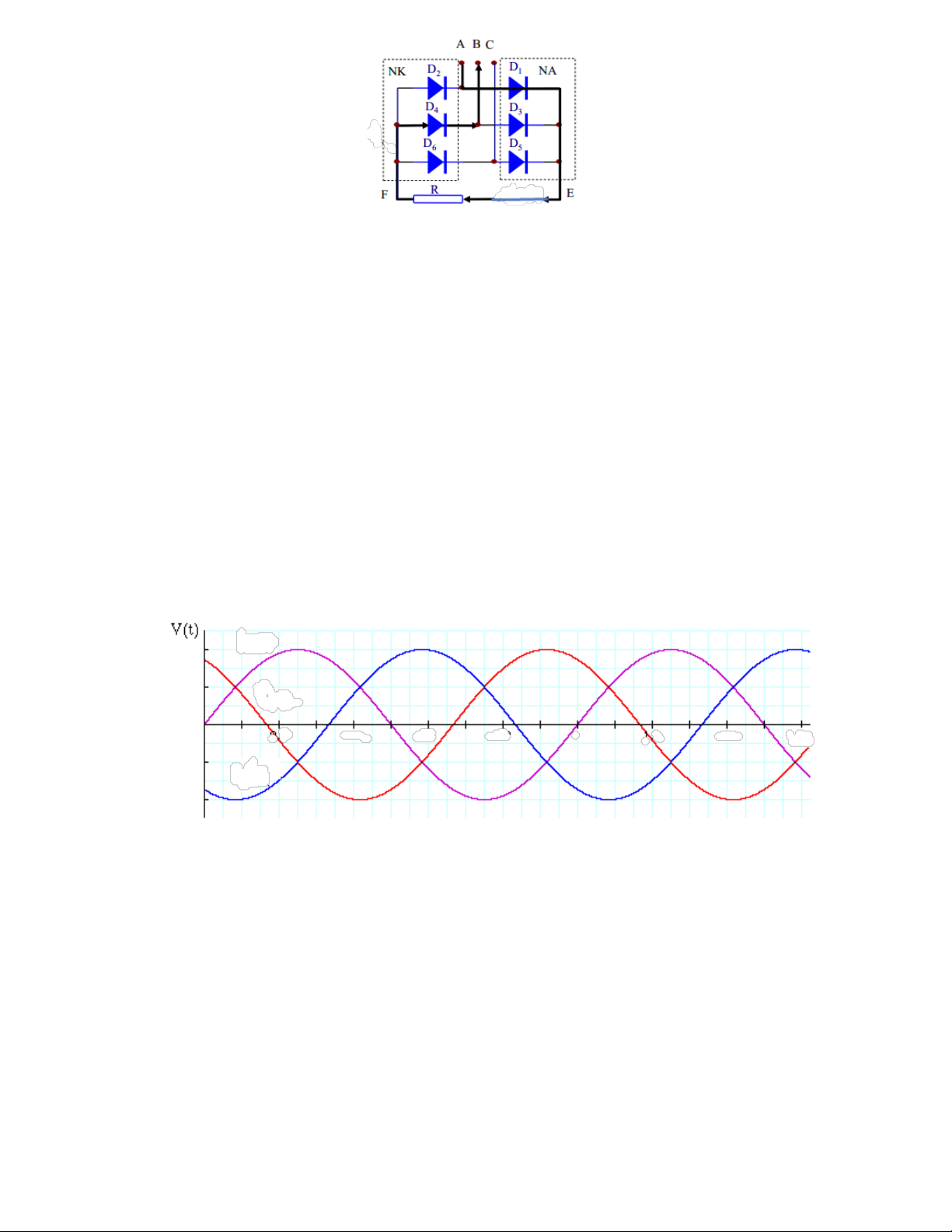

33. Cho mạch chỉnh lưu cầu 3 pha như hình vẽ, các thông số như sau: tải R=6Ω, trị
hiệu dụng điện áp pha 220V, tần số nguồn 50Hz. lOMoAR cPSD| 58457166
a. Vẽ dạng sóng điện áp vào và ra của bộ chỉnh lưu.
b. Tính giá trị trung bình của điện áp ngõ ra, trị trung bình và hiệu dụng của dòng điện chỉnh lưu.
34. Cho mạch chỉnh lưu cầu 3 pha không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 480V, tần số 60Hz, tải R=50 Ω..
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải.
b. Tính dòng trung bình và hiệu dụng qua tải.
c. Tính dòng hiệu dụng của nguồn AC và hệ số công suất.
35. Cho mạch chỉnh lưu cầu 3 pha không điều khiển có các thông số như sau:
Nguồn AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải R=80 Ω.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào ra trên tải trên đồ thi sau.
b. Tính dòng trung bình và hiệu dụng qua tải.
c. Tính dòng hiệu dụng của nguồn AC và hệ số công suất. lOMoAR cPSD| 58457166
BỘ BIẾN ĐỔI ĐIỆN ÁP XOAY CHIỀU
1. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 480V, tần số 60Hz, tải có trở kháng R=50Ω, góc kích α=60.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tính điện áp hiệu dụng trên tải.
c. Tính công suất tải têu thụ và hệ số công suất
d. Tính dòng điện trung bình và hiệu dụng qua SCR.
2. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải có trở kháng R=20Ω, góc kích α=45.̊
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tính điện áp hiệu dụng trên tải.
c. Tính công suất tải têu thụ và hệ số công suất
d. Tính dòng điện trung bình và hiệu dụng qua SCR.
3. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải R. Biết công suất tiêu thụ trên tải trở này là 200W.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho mạch cung cấp cùng lượng công suất 200W với
tải R không đổi nếu nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz
4. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải có trở kháng R=40Ω.
a. Vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định khoảng góc kích α sao cho công suất tiêu thụ trên tải của mạch từ
200-400W, tính sự thay đổi của hệ số công suất tương ứng của mạch.
5. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải có trở kháng R=32Ω.
a. Vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định khoảng góc kích α sao cho công suất tiêu thụ trên tải của mạch từ
750-1500W, tính sự thay đổi của hệ số công suất tương ứng của mạch.
c. Tính dòng trung bình và hiệu dụng qua linh kiện chuyển mạch được dùng. lOMoAR cPSD| 58457166
6. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải có trở kháng R từ 20-40Ω. a. Vẽ mạch nguyên lý.
b. Hãy xác định khoảng góc kích α sao cho sao cho mạch cung cấp cùng lượng công
suất 1200W cho tải R này.
c. Tính dòng trung bình và hiệu dụng qua linh kiện chuyển mạch được dùng.
7. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải có trở kháng R=35Ω.
a. Vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho công suất ngõ ra của mạch là 800W, tính sự thay
đổi của hệ số công suất tương ứng của mạch.
c. Tính hệ số công suất của mạch
d. Tính dòng điện hiệu dụng qua mỗi SCR.
8. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=18Ω, L=30mH, biết góc kích α=60̊.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tìm biểu thức dòng điện qua tải i(t) và dòng điện hiệu dụng qua tải.
c. Tính công suất tải tiêu thụ và hệ số công suất
d. Tính dòng điện hiệu dụng qua SCR.
9. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=22Ω, L=40mH, biết góc kích α=50̊.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tìm biểu thức dòng điện qua tải i(t) và dòng điện hiệu dụng qua tải.
c. Tính công suất tải tiêu thụ và hệ số công suất
d. Tính dòng điện hiệu dụng qua SCR.
10. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=12Ω, L=24mH, biết góc kích α=115̊.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tính dòng điện hiệu dụng qua tải. lOMoAR cPSD| 58457166
11. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=12Ω, L=20mH, biết góc kích α=70̊.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Tính công suất tải tiêu thụ.
12. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=15Ω, L=15mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho mạch cung cấp công suất 400W cho tải.
13. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 120V, tần số 60Hz, tải bao gồm R=15Ω, L=15mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho mạch cung cấp công suất 700W cho tải.
14. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải bao gồm R=25Ω, L=60mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho mạch cung cấp công suất 600W cho tải.
15. Cho bộ biến đổi điện áp xoay chiều 1 pha có các thông số như sau:
Nguồn áp AC có giá trị hiệu dụng là 240V, tần số 60Hz, tải bao gồm R=25Ω, L=60mH.
a. Hãy vẽ mạch nguyên lý, dạng sóng điện áp vào, ra trên tải
b. Hãy xác định góc kích α sao cho mạch cung cấp công suất 1000W cho tải. lOMoAR cPSD| 58457166
BỘ BIẾN ĐỔI ĐIỆN ÁP MỘT CHIỀU

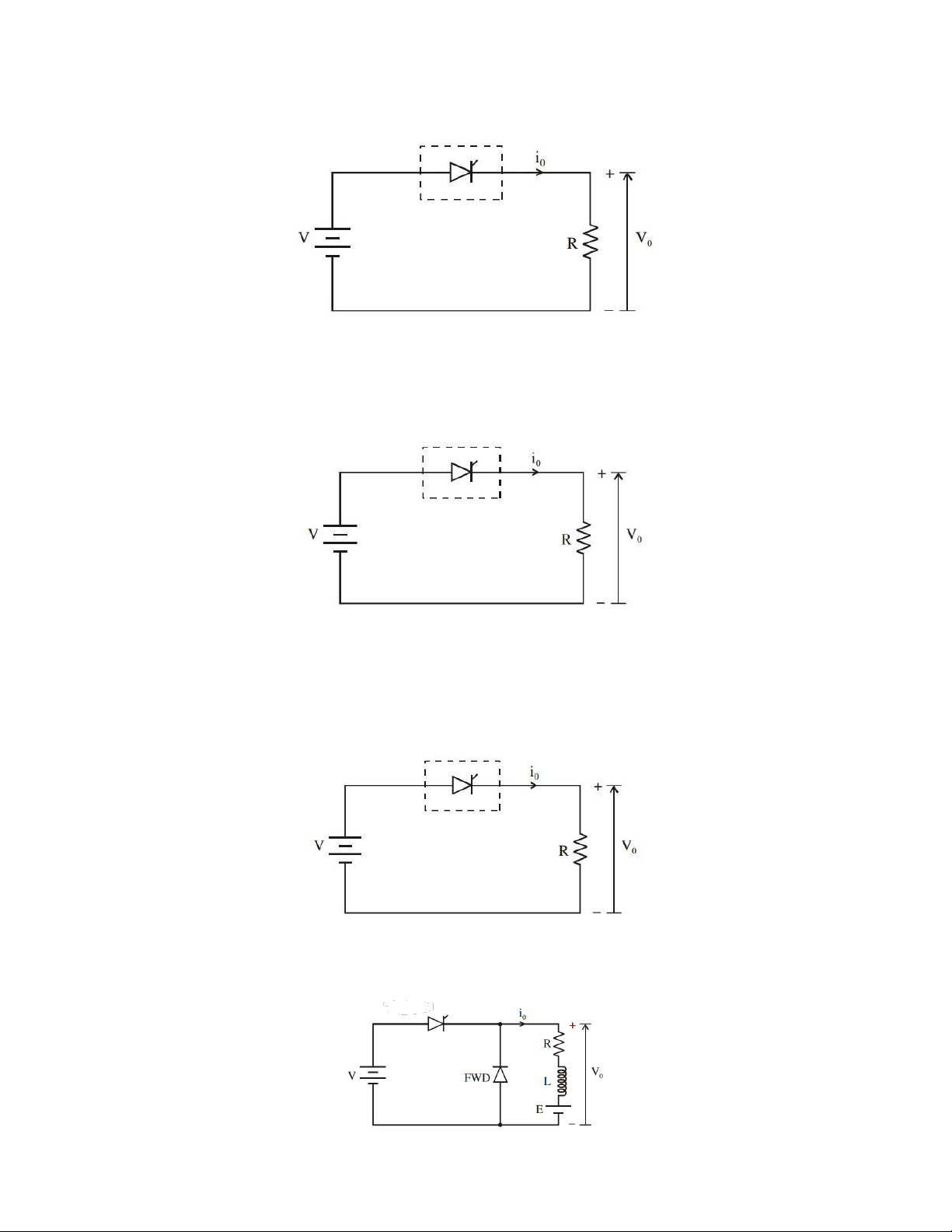

1. Cho mạch DC-DC như hình vẽ, nguồn cung cấp có giá trị 460V, tần số 2kHz. Nếu
điện áp trên tải là 350V, hãy tính thời gian dẫn của SCR ở mỗi chu kỳ.
2. Cho mạch DC-DC, dòng trung bình trên tải là 30A. Nếu tần số hoạt động là
250Hz, điện áp cung cấp là 110V, tải trở có trở kháng là 2Ω, hãy tính Thời
gian on và off của bộ biến đổi.
3. Cho mạch DC-DC. Nếu tần số hoạt động là 1kHz, điện áp cung cấp là 200V, tải trở
có trở kháng là 10Ω, duty cycle là 60%, khi bộ biến đổi ON, điện áp rơi là 2V, hãy tính:
a. Điện áp ngõ ra trung bình và hiệu dụng
b. Hiệu suất của bộ biến đổi.
4. Cho bộ biến đổi điện áp một chiều như hình vẽ, tải R=10Ω, L=10mH, E=0, điện áp
ngõ vào V=220V, bộ biến đổi hoạt động với tần số 10kHz, khi dẫn điện áp rơi trên
SCR là 1.5V, duty cycle là 80% . Hãy tính: lOMoAR cPSD| 58457166
a. Điện áp ngõ ra trung bình của bộ biến đổi và thời gian dẫn của SCR
b. Công suất ngõ ra của bộ biến đổi.
c. Dòng Imin, Imax của bộ biến đổi.

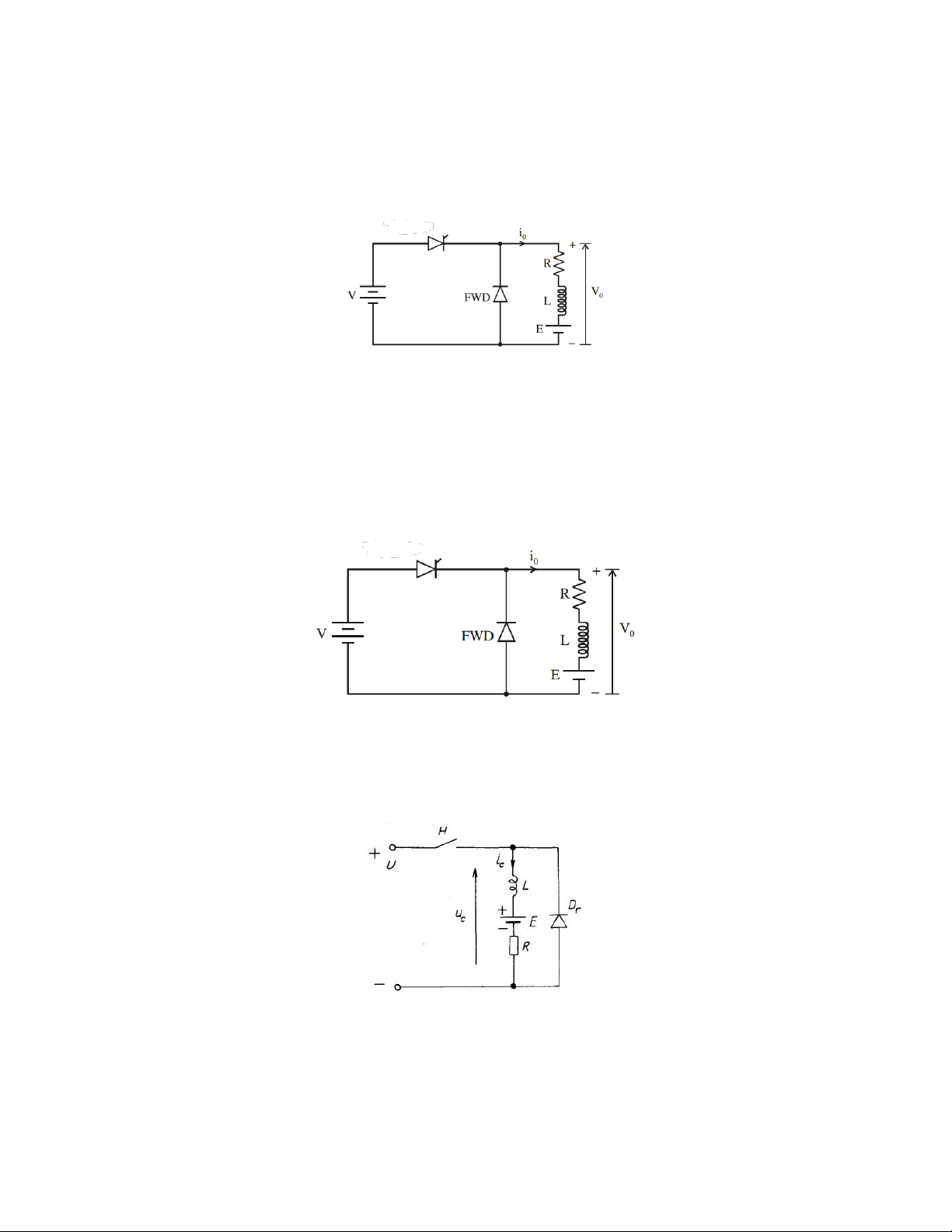

5. Cho bộ biến đổi điện áp một chiều như hình vẽ, tải R=10Ω, L=10mH, E=20V, điện
áp ngõ vào V=200V, bộ biến đổi hoạt động với tần số 1kHz, khi dẫn điện áp rơi trên
SCR là 2V, duty cycle là 50% . Hãy tính:
a. Trị trung bình và hiệu dụng của điện áp ngõ ra bộ biến đổi.
b. Hiệu suất của bộ biến đổi.
c. Dòng Imax, Imin của bộ biến đồi
6. Cho bộ biến đổi điện áp 1 chiều như hình vẽ
R=10Ω, L=5H, E=0, V=200V, bộ biến đổi hoạt động với tần số 1kHz, biết tỷ số ton/toff=2/3. Hãy tính:
a. Dòng qua tải Imin và Imax trong một chu kỳ biến đổi
b. Dòng trung bình qua tải.
7. Cho bộ biến đổi điện áp 1 chiều như hình vẽ
R=0.1Ω, L=5mH, E=600V, V=750V, bộ biến đổi hoạt động với tần số 200Hz, d=0.866.
a. Cho biết loại mạch biến đổi điện áp.
b. Trị trung bình của dòng tải và dòng qua diode, độ dao động của dòng tải ΔI
c. Do sự cố nguồn nên điện áp nguồn 1 chiều giảm còn 675V, để duy trì điện áp biến
đổi ngõ ra không đổi thì phải điều chỉnh thời gian dẫn của SCR như thế nào.
d. Nếu vẫn giữ nguyên thời gian dẫn thì giải pháp giữ nguyên điện áp ngõ ra là gì? lOMoAR cPSD| 58457166
8. Cho bộ biến đổi điện áp 1 chiều như hình vẽ R=0.1Ω, L=10mH, E=300V,
V=500V, bộ biến đổi hoạt động với chu kỳ 4ms, d=0.63. Hãy tính:
a. Giá trị trung bình điện áp và dòng điện ngõ ra. b. Tính Imin, Imax.

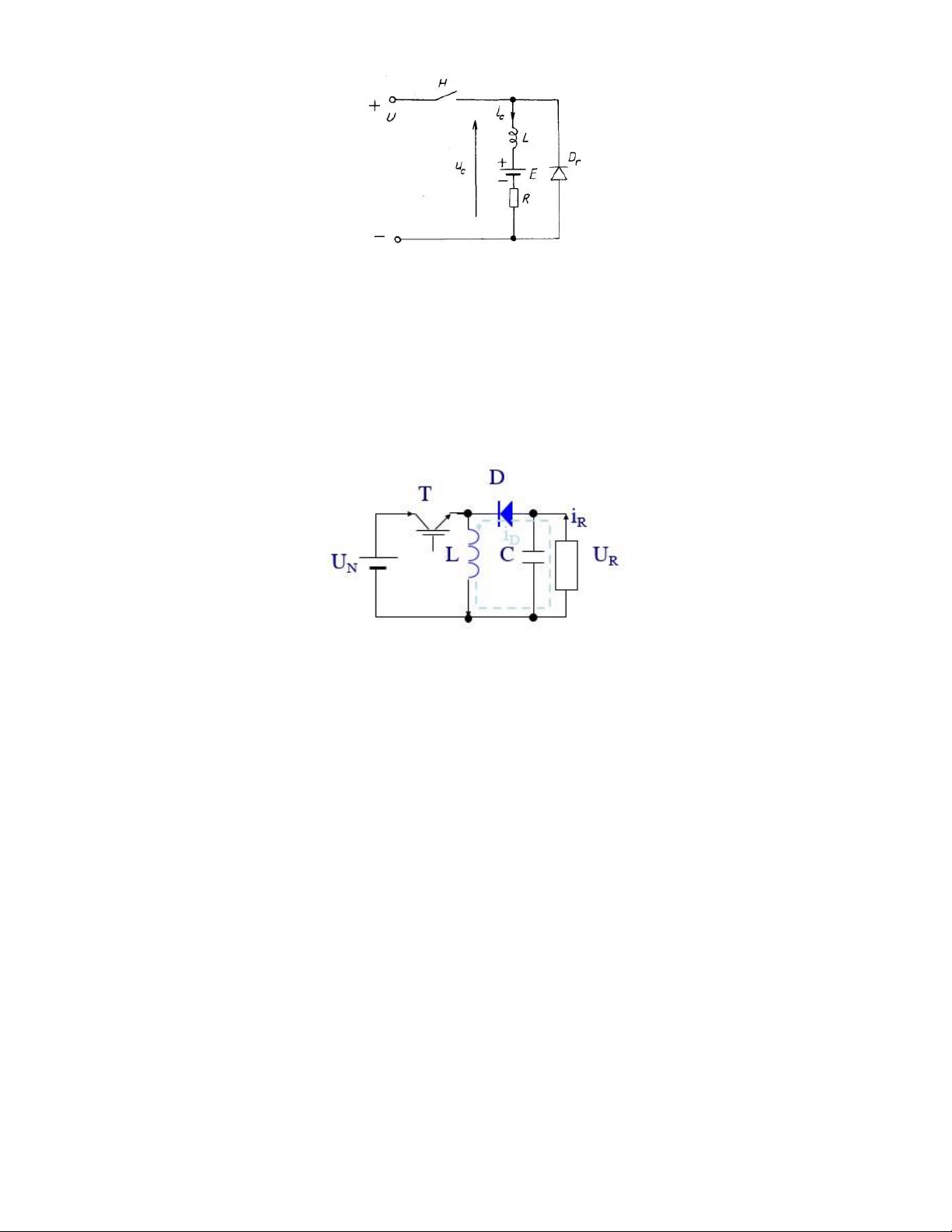

9. Cho mạch DC-DC tăng áp như hình vẽ, điện áp DC ngõ vào là 200V, khoảng thời
gian dẫn của SCR là 200μs. Nếu điện áp cần cung cấp trên tải là 600V, hãy tính
a. Tần số hoạt động của bộ DC-Dc
b. Nếu độ rộng xung giảm đi một nửa, hãy tính lại điện áp ngõ ra. lOMoAR cPSD| 58457166
NGHỊCH LƯU - ỔN ÁP

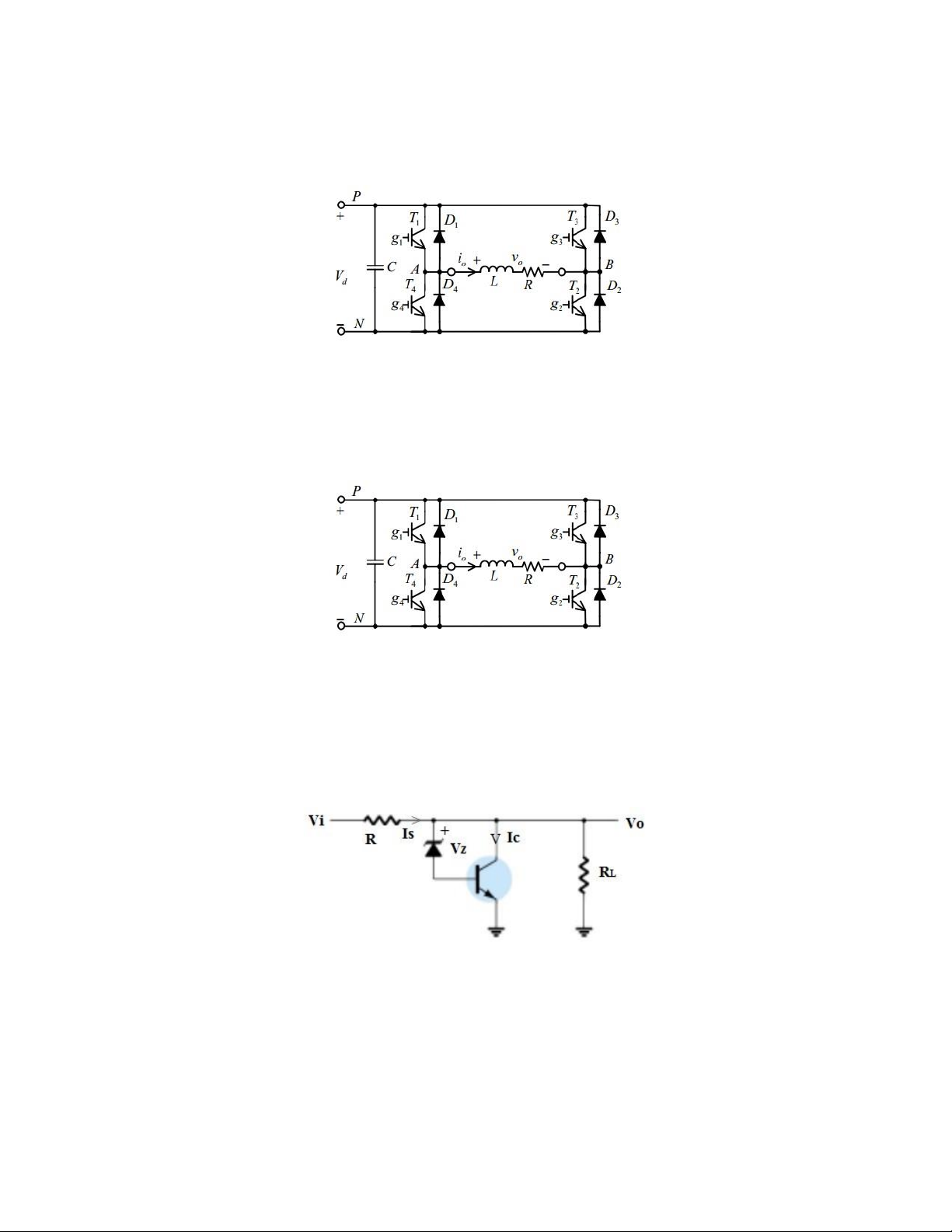

1. Cho mạch nghịch lưu 1 pha có các thông số như sau:
Nguồn DC ngõ vào có giá trị Vd=125V với tải R=20Ω, L=25mH, tần số điện áp AC ngõ ra 60Hz:
a. Tìm biểu thức dòng tải
b. Giá trị hiệu dụng của dòng qua tải và công suất tải tiêu thụ
c. Dòng trung bình nguồn DC.

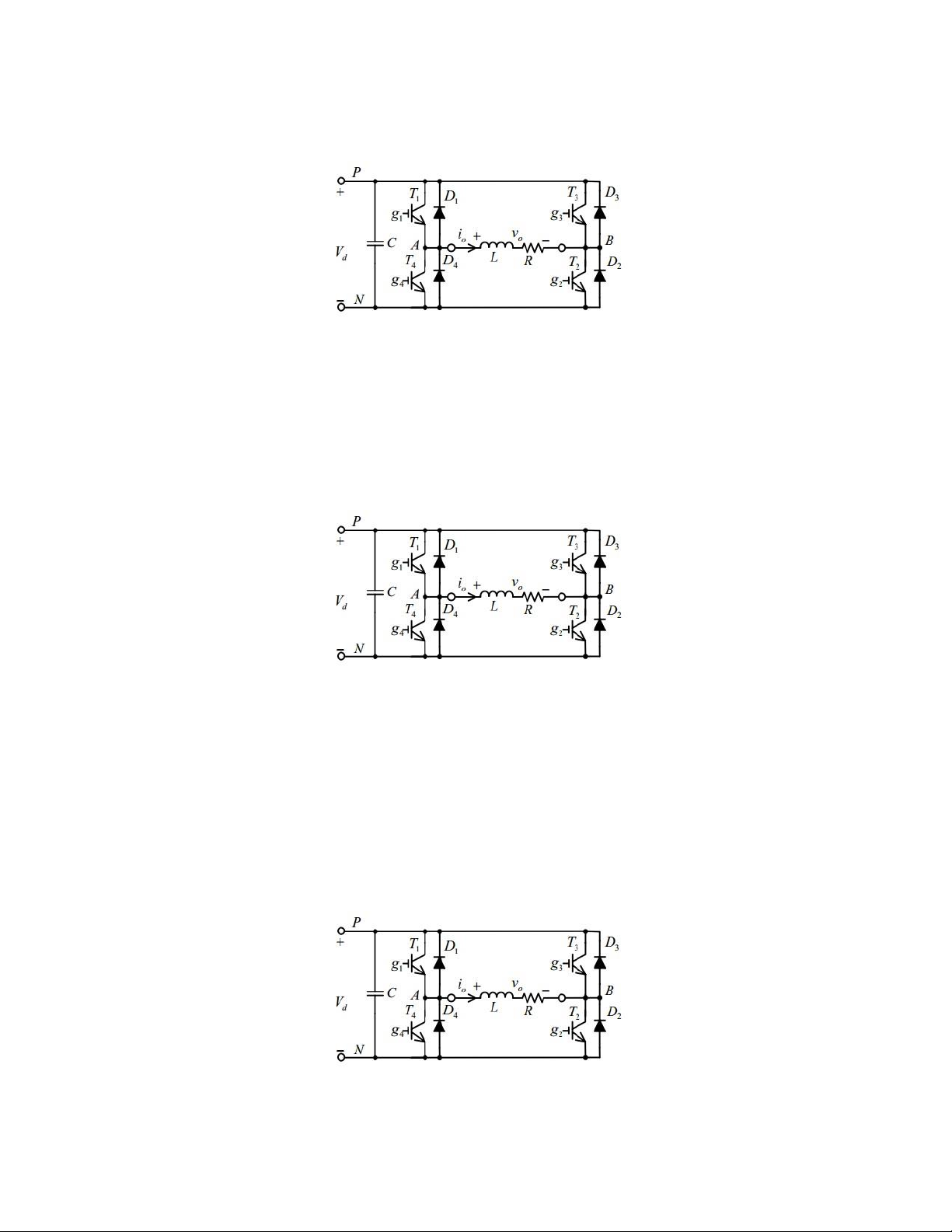

2. Cho mạch nghịch lưu 1 pha có các thông số như sau:
Nguồn DC ngõ vào có giá trị Vd với tải R=15Ω, L=10mH, tần số điện áp AC ngõ ra 400Hz:
a. Tìm giá trị điện áp Vd ngõ vào sao cho trị hiệu dụng của dòng diện nghịch lưu trên tải là 8A.
b. Tìm biểu thức dòng tải.
c. Tính công suất tải thiêu thụ
d. Tính dòng trung bình nguồn DC.
3. Cho mạch nghịch lưu 1 pha có các thông số như sau:
Nguồn DC ngõ vào có giá trị Vd với tải R=25Ω, L=25mH, tần số điện áp AC ngõ ra 120Hz:
a. Tìm giá trị điện áp Vd ngõ vào sao cho trị hiệu dụng của dòng diện nghịch lưu trên tải là 2A.
b. Tìm biểu thức dòng tải. lOMoAR cPSD| 58457166
c. Tính công suất tải thiêu thụ
d. Tính dòng trung bình nguồn DC.
4. Cho mạch nghịch lưu 1 pha có các thông số như sau:
Nguồn DC ngõ vào có giá trị Vd=100V với tải R=10Ω, L=25mH, tần số điện áp AC ngõ ra 60Hz.
a. Tính giá trị hiệu dụng của dòng qua tải
b. Tính công suất tải tiêu thụ
5. Cho mạch nghịch lưu 1 pha với tải R=20Ω, L=40mH, tần số điện áp AC ngõ ra
60Hz, nguồn DC có giá trị Vdc=150V:
a. Tìm biểu thức dòng tải
b. Giá trị hiệu dụng của dòng qua tải
c. Dòng trung bình nguồn DC.
6. Cho mạch ổn áp như hình vẽ: R=33Ω, RL=100Ω, VZ=10.3V, Vi=15V, cho VBE(transistor) =0.7V
a. Mô tả nguyên lý ổn áp của mạch
b. Hãy tính điện áp và dòng điện ngõ ra IL của mạch.
c. Tính các dòng điện IS, IC.
7. Cho mạch điện như hình vẽ: Vi=40V, R1=3.3kΩ, R2=2.2kΩ, R3=5kΩ, R4=10kΩ, VZ=10V lOMoAR cPSD| 58457166
a. Mô tả nguyên lý ổn áp của mạch.
b. Tính điện áp ngõ ra VO của mạch.

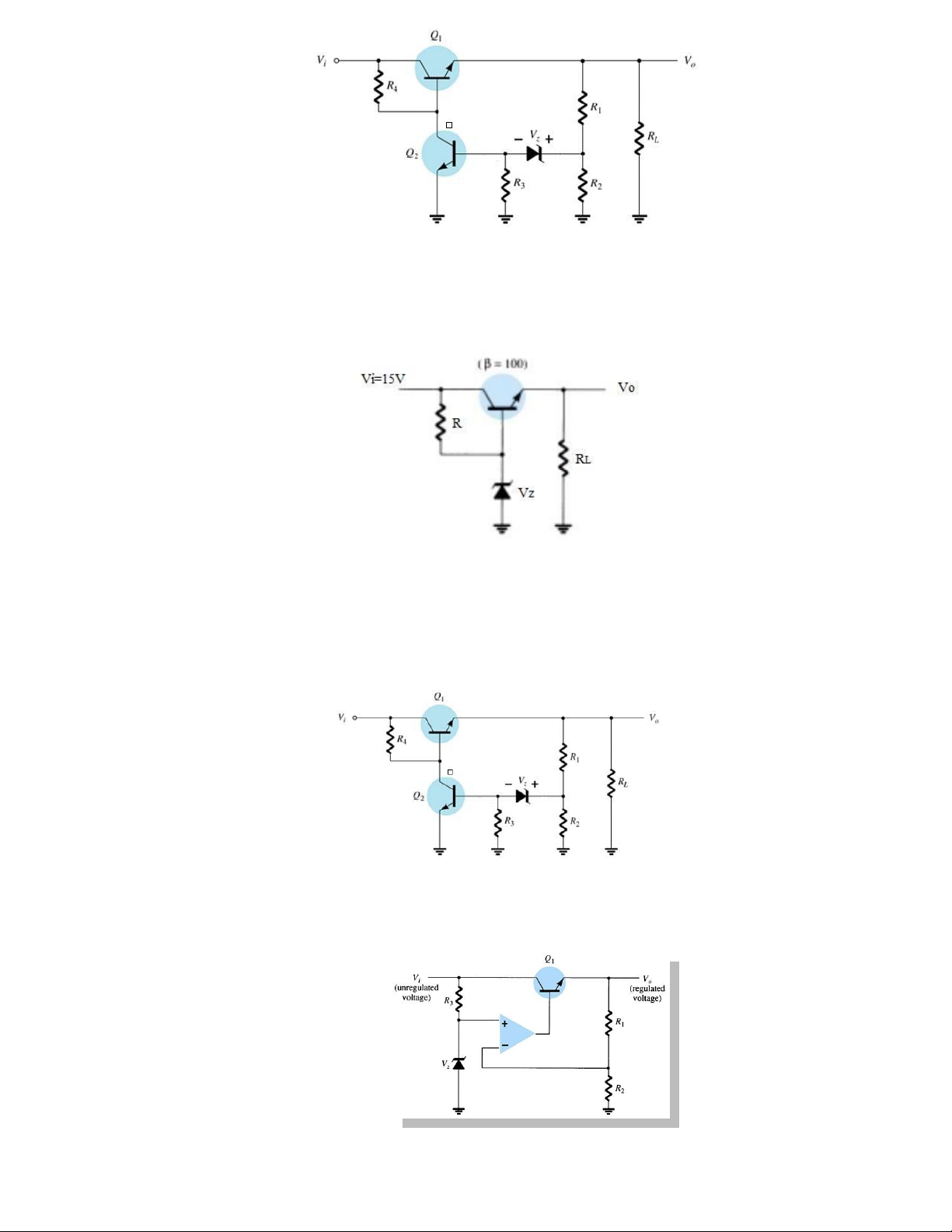

8. Cho mạch như hình vẽ: Vi=+15V, VZ=9.7V, VBE=0.7V, β=100, RL=1kΩ, R=1kΩ
Giải thích nguyên lý ổn áp của mạch. Tính VO, Iz.
9. Cho mạch như hình vẽ: Vi=30V, R1=33kΩ, R2=22kΩ, R3=10kΩ, R4=22kΩ, RL=2kΩ, VZ=9.3V.
Giải thích nguyên lý ổn áp của mạch. Tính VO.
10. Cho mạch như hình vẽ: Vi=40V, R1=12kΩ, R2=8.2kΩ, R3=820Ω, VZ=10V
Giải thích nguyên lý ổn áp của mạch. Tính VO. lOMoAR cPSD| 58457166
11. Cho mạch như hình vẽ: Vi=20V, RS=120Ω, R1=330Ω, RL=100Ω, VZ=10V
Giải thích nguyên lý ổn áp của mạch. Tính VO.
