lOMoARcPSD| 58647650
Câu 1 (2 điểm): Trình bày cấu tạo, nguyên lý hoạt động, các ứng dụng của Điốt?
Câu 2 (2 điểm): Định nghĩa và phân loại hồi tiếp? Nêu tóm tắt ảnh hưởng của hồi tiếp âm đến mạch khuếch
đại?

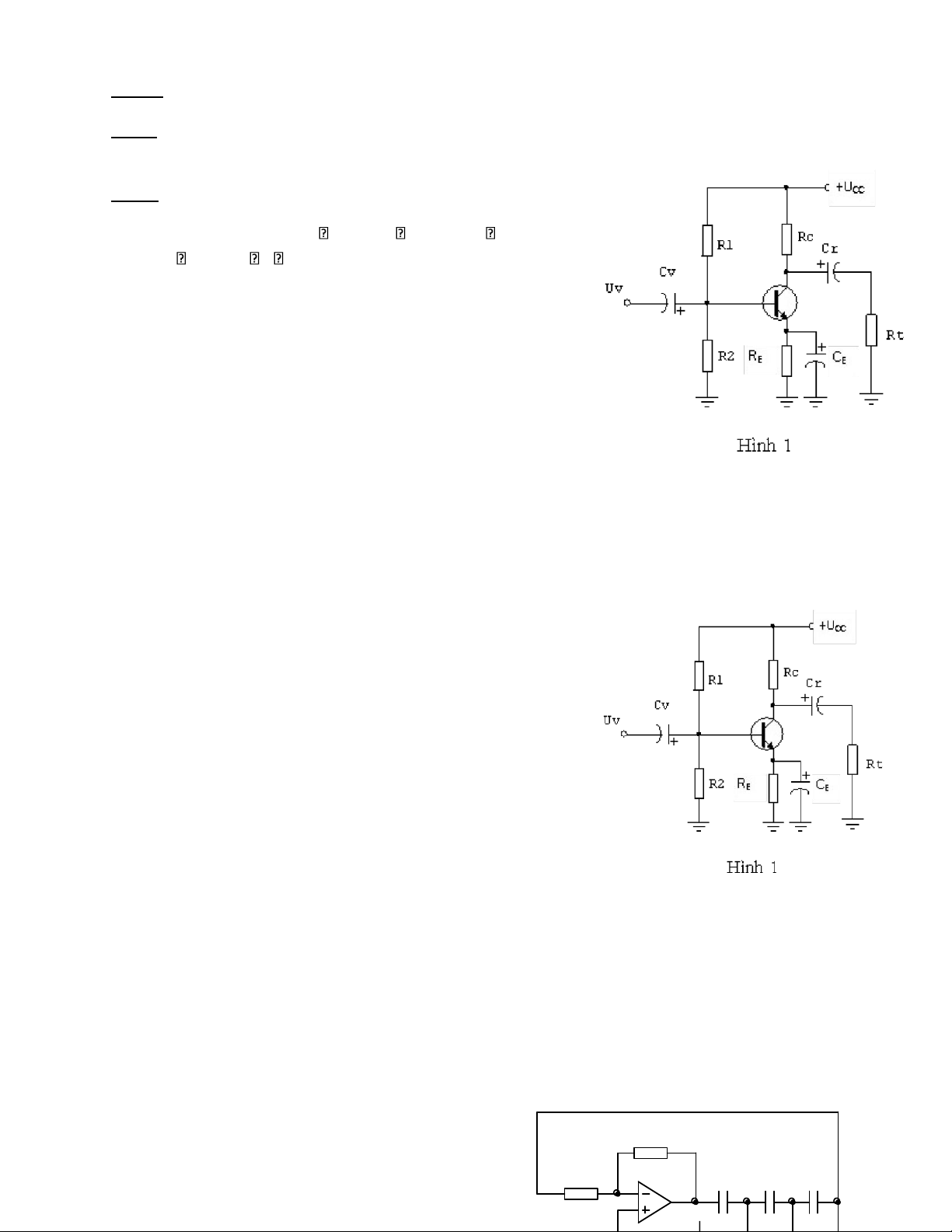

Câu 3 (3 điểm): Cho mạch điện hình 1.
Biết: U
CC
= +12V; Rc = 3k ; R
E
= 1k ; R
1
= 50k ;
R
2
= 10k ; R
t
= 2k ; = 99. Biết U
BE0
ở chế độ A là 0,6V.
a. Tính dòng điện, điện áp một chiều trên các cực của
transistor?
b. Vẽ sơ đồ tương đương xoay chiều tín hiệu nhỏ ?
c. Tính K
u
, K
i
, Z
v
, Z
r
?
Câu 1 (2 điểm): Trình bày cách đọc giá trị Điện trở bằng vạch màu?
Câu 2 (2 điểm): Nêu các tính chất cơ bản và vẽ đặc tuyến truyền đạt của bộ khuếch đại thuật toán?
Câu 3 (3 điểm): Cho mạch điện hình 1.
Biết: U
CC
= +12V; Rc = 2kΩ; RE = 1kΩ; R1 = 100kΩ;
R2 = 20kΩ; Rt = 3kΩ; β = 99. Biết U
BE0
ở chế độ A là 0,6V.
a. Tính dòng điện, điện áp một chiều trên các cực của transistor?
b.Vẽ sơ đồ tương đương xoay chiều tín hiệu nhỏ ?
c. Tính Ku, Ki, Zv, Zr?
Câu 1 (2 điểm): Trình bày cấu tạo và các tham số của transistor lưỡng cực?
Câu 2 (2 điểm): Định nghĩa khuếch đại? Các tham số của tầng khuếch đại?
Câu 3 (3 điểm): Cho mạch điện dao động 3 mắt RC hình 1.
Cho R = 0.5kΩ; R
2
= 1kΩ; C = 0,1µF. Coi IC là lý tưởng. Mạch hoạt động ở chế độ xác lập.
a. Phần tử nào tham gia vào khâu khuếch đại, khâu hồi tiếp dương? Nêu tác dụng của R3?
RN
C
C
C
R1
b. Tính các linh kiện còn lại trong mạch?
c. Tính tần số dao động của mạch?
lOMoARcPSD| 58647650
Câu 1 (2 điểm): Trình bày cấu tạo và các tham số của transistor trường JFET?
Câu 2 (2 điểm): Trình bầy các bước chuyển đổi tín hiệu tương tự sang số? Hình

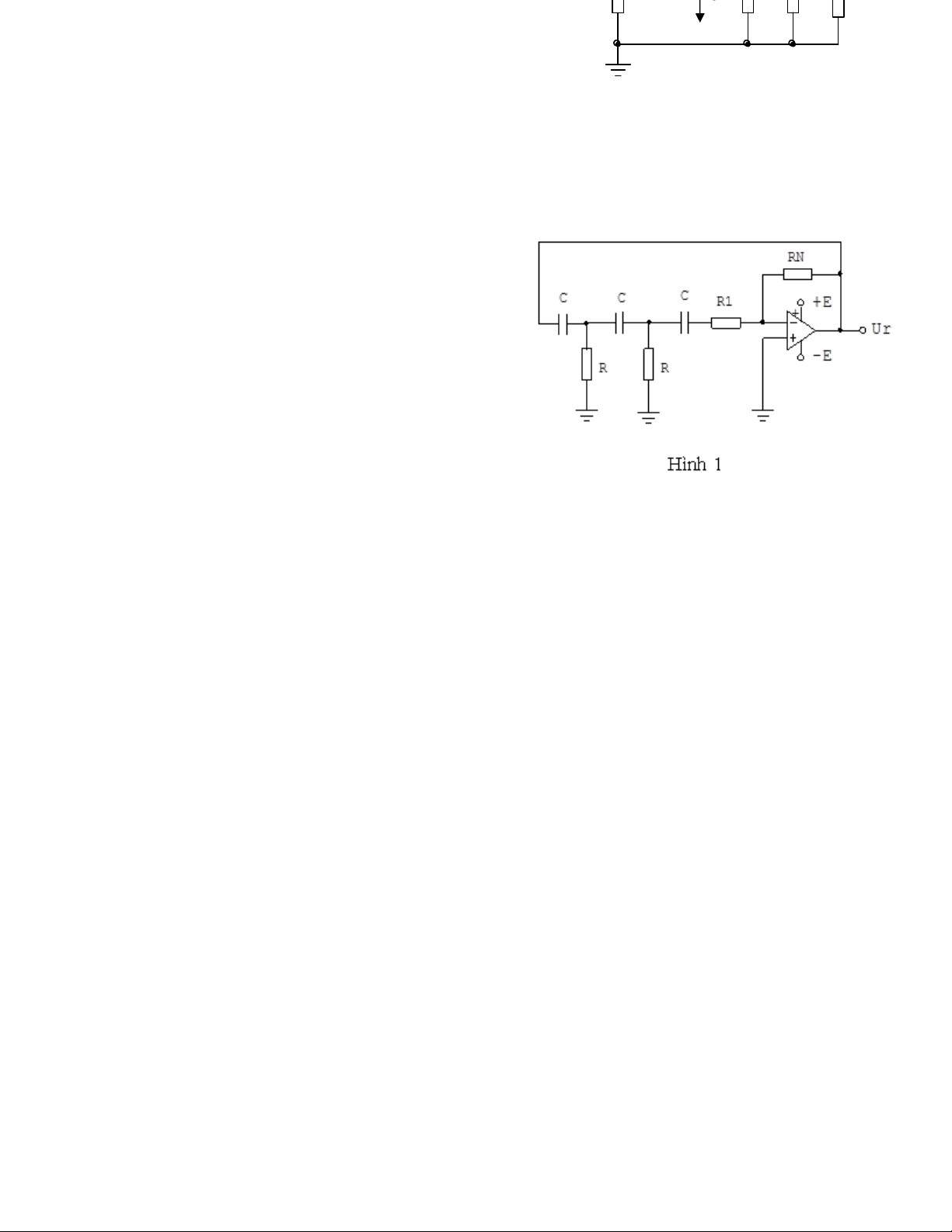

1 Câu 3 (3 điểm): Cho mạch điện dao động 3 mắt RC như hình 1.
Coi IC là lý tưởng. Khi mạch hoạt động ở chế độ xác
lập hãy:
a. Cho biết các linh kiện nào tham gia vào
khâukhuếch đại và khâu hồi tiếp dương? Vẽ dạng điện
áp đầu ra ?
b. Cho R
N
= 29kΩ tín hiệu ra có tần số f
dđ
=
1kHz, hãy tính giá trị của các linh kiện còn lại?
c. Khi thay đổi giá trị của các tụ điện từ thì tham
sốnào của mạch sẽ thay đổi?
Ur
R
R3
R
R2

Tài liệu khác của Học viện Công Nghệ Bưu Chính Viễn Thông

Preview text:

lOMoAR cPSD| 58647650
Câu 1 (2 điểm): Trình bày cấu tạo, nguyên lý hoạt động, các ứng dụng của Điốt?
Câu 2 (2 điểm): Định nghĩa và phân loại hồi tiếp? Nêu tóm tắt ảnh hưởng của hồi tiếp âm đến mạch khuếch đại?
Câu 3 (3 điểm): Cho mạch điện hình 1.
Biết: UCC = +12V; Rc = 3k ; RE = 1k ; R1 = 50k ;
R2 = 10k ; Rt = 2k ; = 99. Biết UBE0 ở chế độ A là 0,6V.
a. Tính dòng điện, điện áp một chiều trên các cực của transistor?
b. Vẽ sơ đồ tương đương xoay chiều tín hiệu nhỏ ? c. Tính Ku, Ki, Zv, Zr?
Câu 1 (2 điểm): Trình bày cách đọc giá trị Điện trở bằng vạch màu?
Câu 2 (2 điểm): Nêu các tính chất cơ bản và vẽ đặc tuyến truyền đạt của bộ khuếch đại thuật toán?
Câu 3 (3 điểm): Cho mạch điện hình 1.
Biết: UCC = +12V; Rc = 2kΩ; RE = 1kΩ; R1 = 100kΩ;
R2 = 20kΩ; Rt = 3kΩ; β = 99. Biết UBE0 ở chế độ A là 0,6V.
a. Tính dòng điện, điện áp một chiều trên các cực của transistor?
b.Vẽ sơ đồ tương đương xoay chiều tín hiệu nhỏ ? c. Tính Ku, Ki, Zv, Zr?
Câu 1 (2 điểm): Trình bày cấu tạo và các tham số của transistor lưỡng cực?
Câu 2 (2 điểm): Định nghĩa khuếch đại? Các tham số của tầng khuếch đại?
Câu 3 (3 điểm): Cho mạch điện dao động 3 mắt RC hình 1.
Cho R = 0.5kΩ; R2 = 1kΩ; C = 0,1µF. Coi IC là lý tưởng. Mạch hoạt động ở chế độ xác lập.
a. Phần tử nào tham gia vào khâu khuếch đại, khâu hồi tiếp dương? Nêu tác dụng của R3?
b. Tính các linh kiện còn lại trong mạch? RN
c. Tính tần số dao động của mạch? R1 C C C R3 Ur R R R2 lOMoAR cPSD| 58647650
Câu 1 (2 điểm): Trình bày cấu tạo và các tham số của transistor trường JFET?
Câu 2 (2 điểm): Trình bầy các bước chuyển đổi tín hiệu tương tự sang số? Hình
1 Câu 3 (3 điểm): Cho mạch điện dao động 3 mắt RC như hình 1.
Coi IC là lý tưởng. Khi mạch hoạt động ở chế độ xác lập hãy: a.
Cho biết các linh kiện nào tham gia vào
khâukhuếch đại và khâu hồi tiếp dương? Vẽ dạng điện áp đầu ra ? b.
Cho RN = 29kΩ tín hiệu ra có tần số fdđ =
1kHz, hãy tính giá trị của các linh kiện còn lại? c.
Khi thay đổi giá trị của các tụ điện từ thì tham
sốnào của mạch sẽ thay đổi?
