BÁO CÁO THỰC HÀNH:
Linh Kiên Và Mạch Điện Tử
GVHD : Thầy Trần Đình Đạt
SVTH : Thái Trịnh Minh - N22DCVT057
Đặng Lộc Tài - N22DCVT083
Nguyễn Quang Phương – N22DCVT0 74 lOMoAR cPSD| 58647650 I. Điện trở.

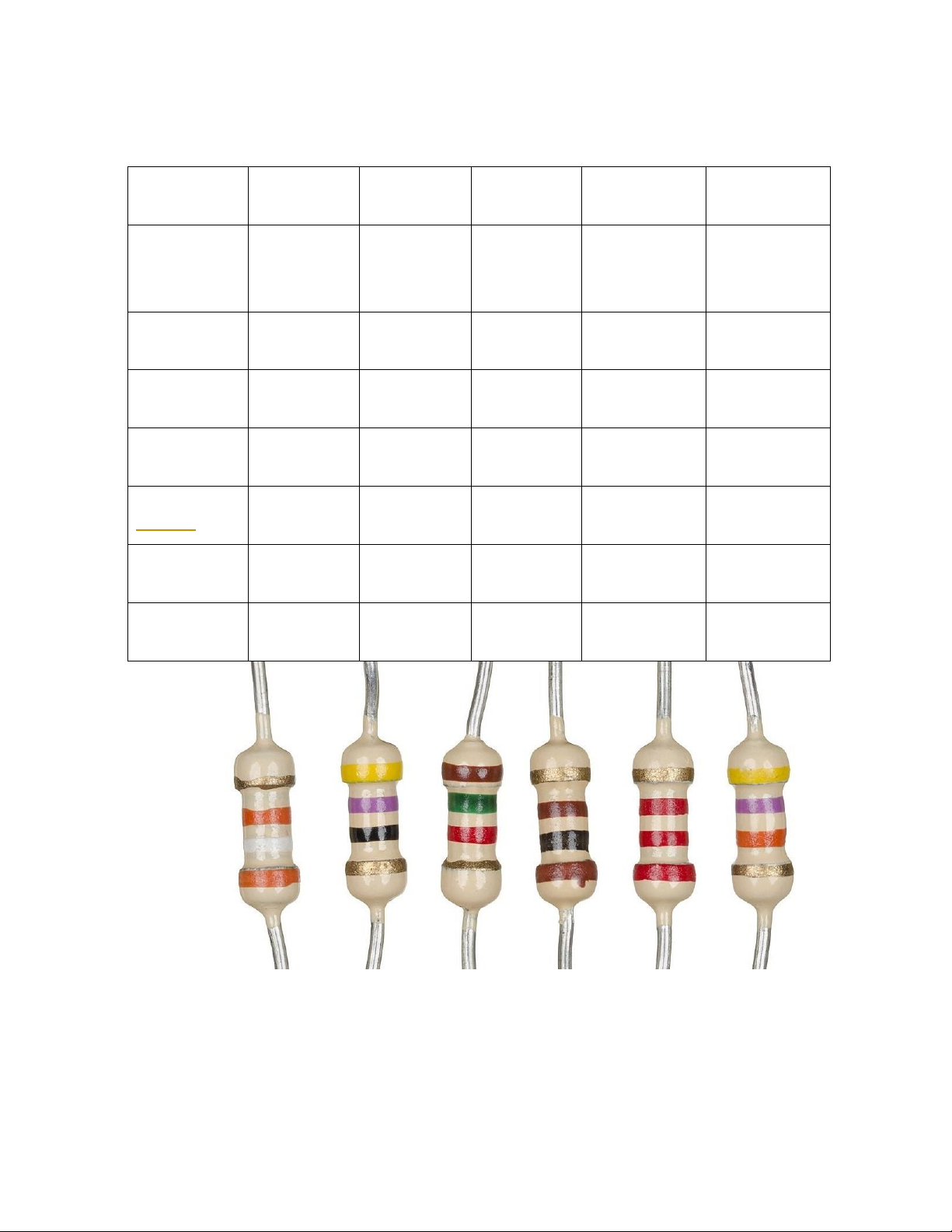

1. Xác định màu sắc của các điện trở có các giá trị sau: Vòng 1 Vòng 2 Vòng 3 Vòng 4 Vòng 5 330 ±5% Cam Cam Nâu Vàng(gold ) 1k ±5% Nâu Đen Đen Nâu Vàng(gold) 4,7k±5% Vàng Tím Đen Nâu Nâu 10k ±1% Nâu Đen Đen Đỏ Nâu 680k±1% Lam Xám Đen Cam Nâu 1M ± 1% Nâu Đen Đen Vàng Nâu 56k ±1% Lục Lam Đen Đỏ Nâu R1 = 39K ±5% R2 = 47 ±5% R3 = 1,5k ±5% R4 = 100 ±5% lOMoAR cPSD| 58647650 R5 = 2,2k ±5% R6 = 47k ±5% II. Diode, Zenner 1. TH: Mở khoá k:

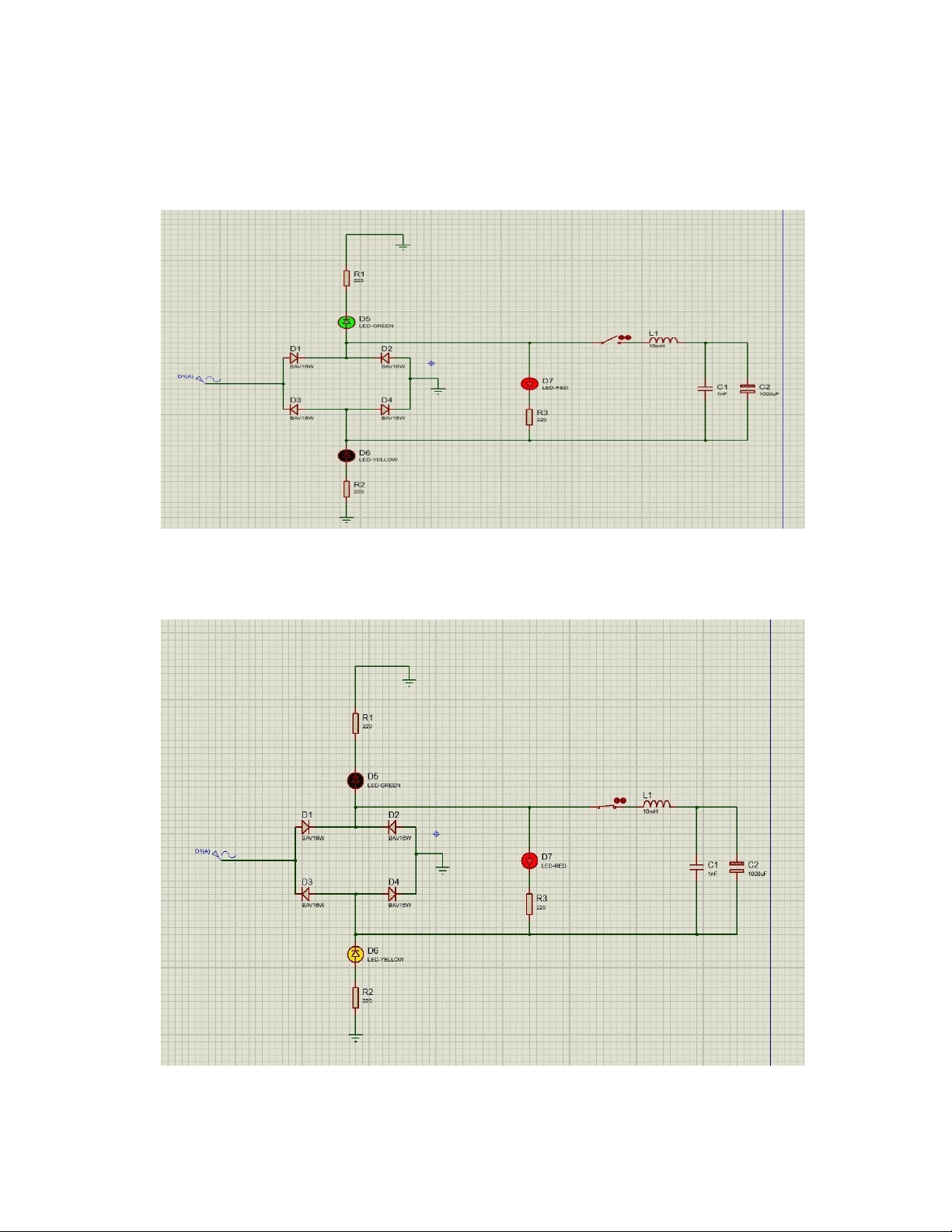

Giải Thích: Dòng điện từ nguồn xoay chiều đi qua Diode, được Diode làm
biến đổi thành dòng điện một chiều điều đó làm cho các bóng đén chớp tắt
do dòng điện lưu thông không đồng đều. TH: Đóng khoá k:
Giải thích: Khi đóng khóa K dòng điện một chiều được cuộn cảm dẫn qua
2 tụ điện, tụ điện có chức năng tích và phóng điện làm cho dòng điện trong mạch
tại bóng đèn đỏ ổn định. lOMoAR cPSD| 58647650 2.

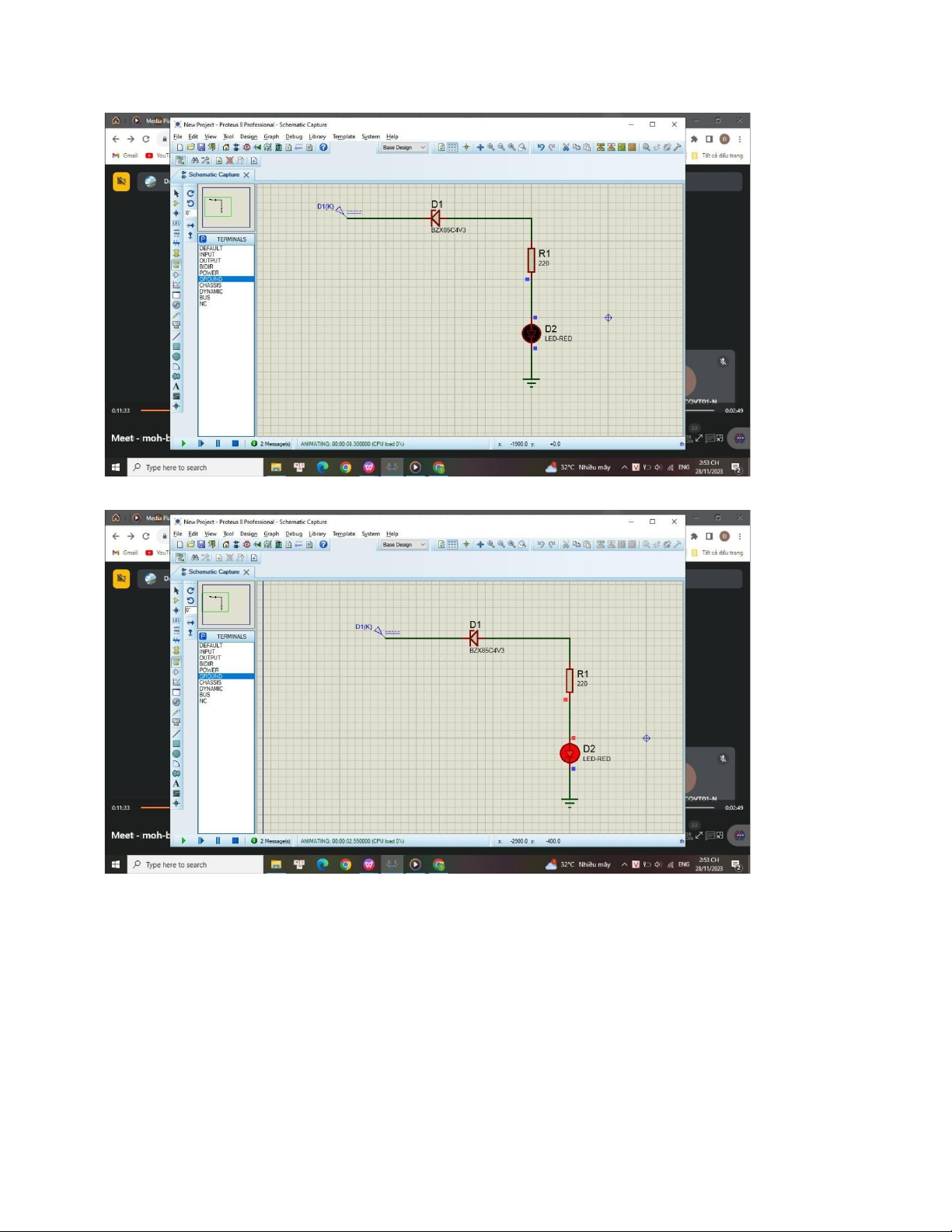

+ TH1: Với D1(K) là nguồn DC 4V:
+ TH2: Với D1(K) là nguồn DC 10V: - Nhận xét:
+ Diode thông thường có chức năng dẫn điện một chiều, tuy nhiên thì Diode Zenner
ngoài chức năng dẫn điện một chiều thì nó còn có chức năng khác đó là khi ở chế độ
phân cực ngược Diode Zenner sẽ ghim một mức điện áp bằng với giá trị ghi trên
Diode và làm ổn áp cho mạch điện.
+ TH1: Với D1(K) là nguồn DC 4V:
Vì nguồn D1(K) nhỏ hơn so với Vt=5,6 V của Zenner nên đèn không sáng.
+ TH2: Với D1(K) là nguồn DC 10V:
Vì nguồn D1(K) lớn hơn so với Vt=5,6V của Zenner nên đèn sáng. III. Transistor (BJT) lOMoAR cPSD| 58647650

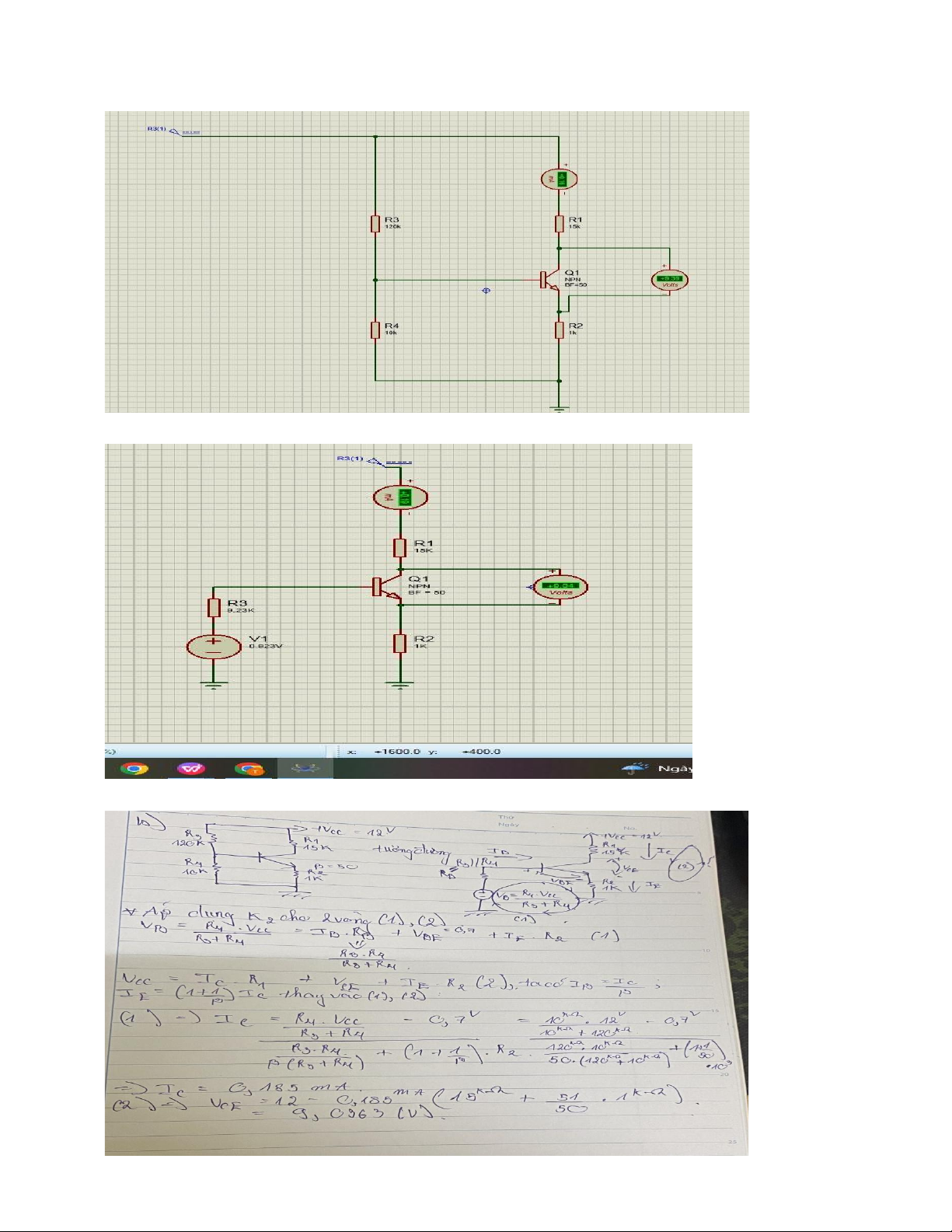

1. Xác định Icq và Vceq trong các trường hợp sau.

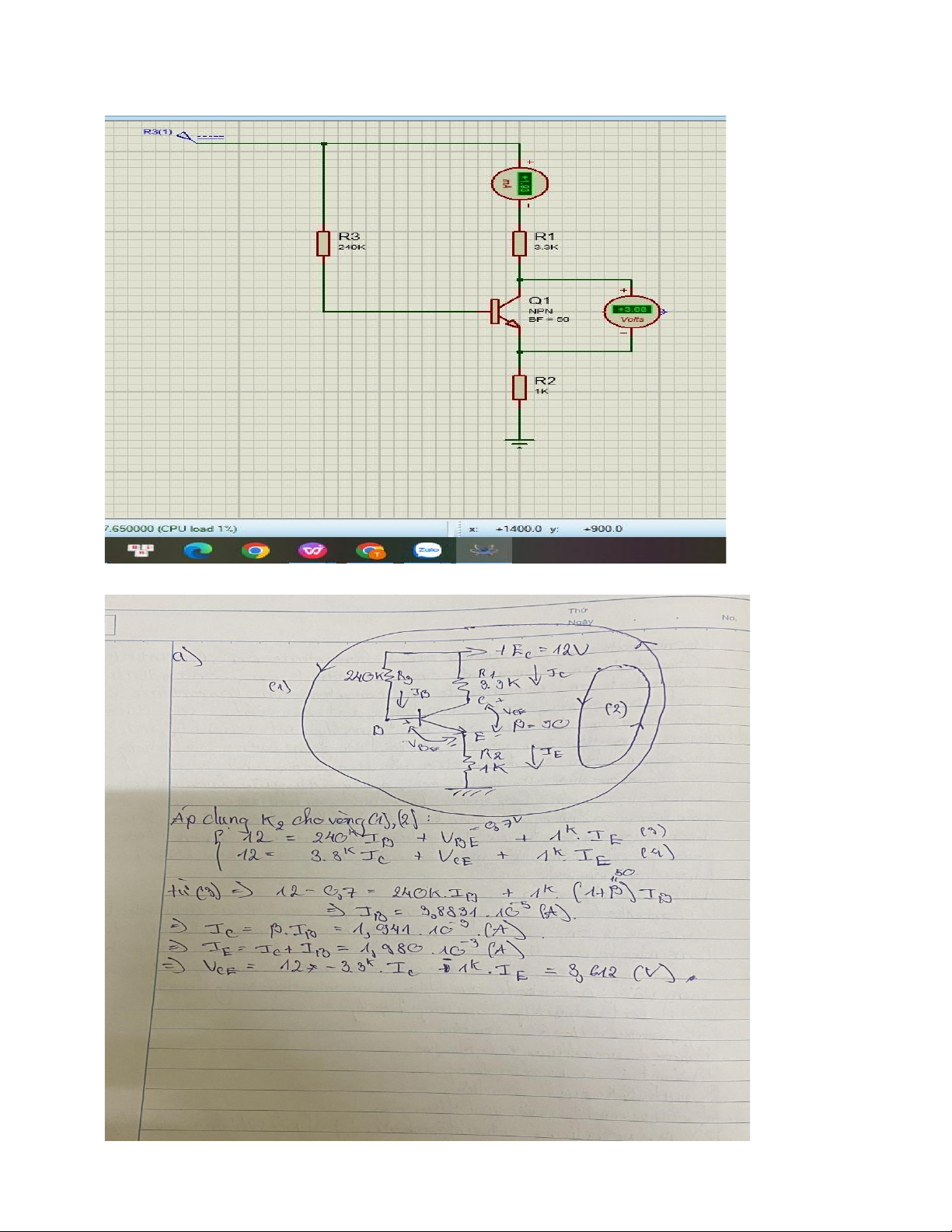

a. Với nguồn DC R3(1) = 12V: Giải mạch trên giấy:
Với Icq = 1,93 mA Và Vceq = 3,68V là giá trị trên protues lOMoAR cPSD| 58647650
Với Icq = 1,941 mA Và Vceq = 3,612V là giá trị trên giấy b.
Ta có: Mạch tương đương Giải mạch trên giấy: lOMoAR cPSD| 58647650
Với Icq = 0,19 mA Và Vceq = 9,04V là giá trị trên protues
Với Icq = 0,185 mA Và Vceq = 9,0363V là giá trị trên giấy 2. a) b)

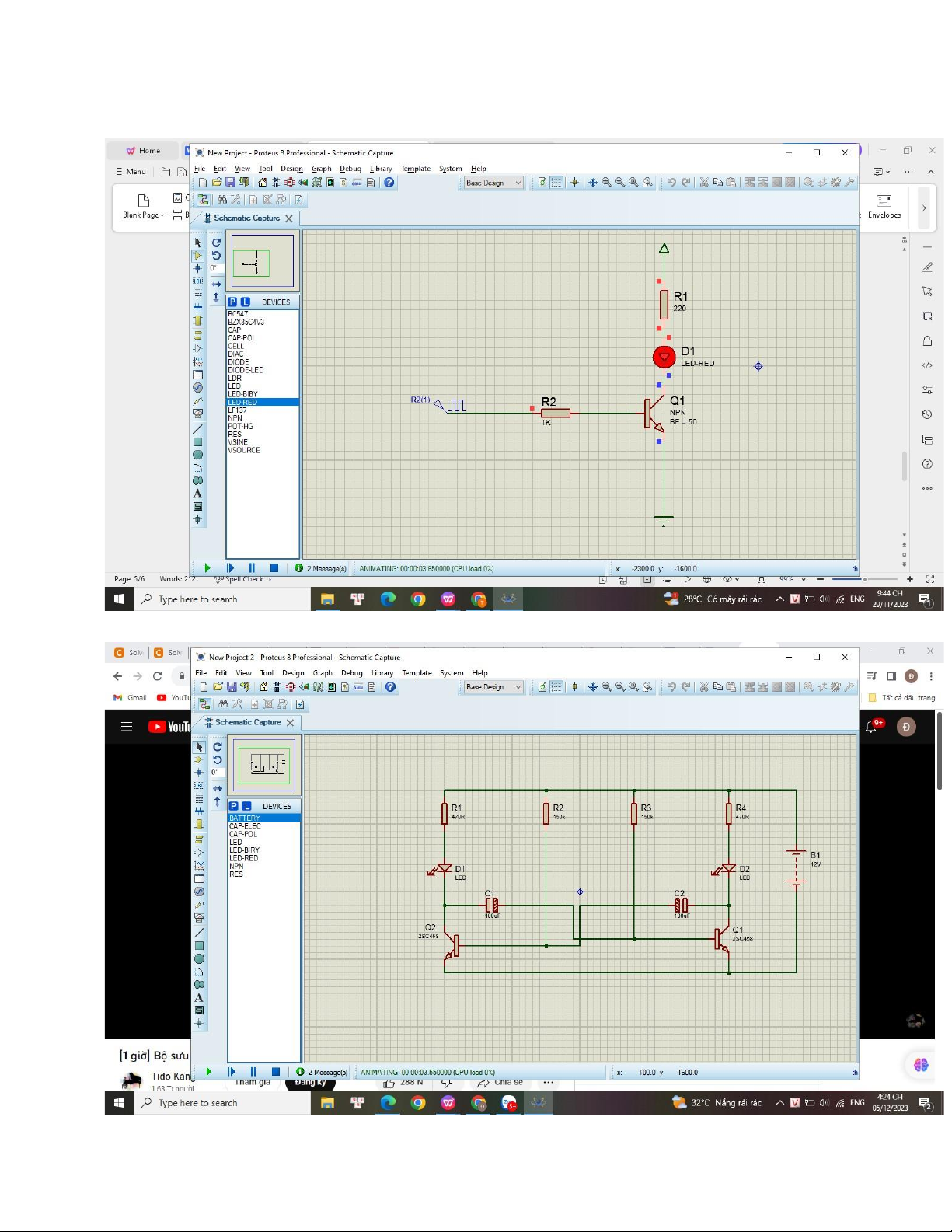

Nguyên lý hoạt động của mạch: lOMoAR cPSD| 58647650
+ Giai đoạn 1: Khi mới cấp nguồn, thì tất cả các bản tụ của C1 lẫn C2 đều được nạp
điện, một trong 2 transistor Q1 hoặc Q2 hoạt động trước (vì trên thực tế dù 2
transistor cùng một loại nhưng không hề giống nhau hoàn toàn, sẽ có con transistor
này nhạy hơn con kia). Ta giả sử Q1 nhạy hơn nên hoạt động trước, đồng nghĩa Q1 có
Vbe lớn hơn hoặc bằng 0.6V (do điện áp tại cực B của Q1 tăng từ 0 đến 0.6V, trước
khi điện áp ở đây bằng 0.6V thì cực âm tụ C1 vẫn đang được nạp), dòng điện có thể
đi từ cực C xuống cực E và xuống mass nên led D2 sáng, đầu cực dương tụ C2 không
được nạp điện do dòng điện chỉ đi xuống mass. Cùng lúc đó vì Q2 không dẫn (không
hoạt động) nên led D1 không sáng, cực dương tụ C1 sẽ được nạp điện, nhưng sẽ
không nạp được bao nhiêu vì dòng điện lúc này chủ yếu chạy về mass, cực âm tụ C2
lẫn âm tụ C1 cũng vậy, không nạp được bao nhiêu. Khi Q1 hoạt động thì cực B cũng
được coi như đang nối với cực E xuống mass nên dòng điện ở chân B được đi qua
chân E xuống mass(đất), đồng nghĩa điện áp tại B giảm từ 0.6 V về 0V (cực âm tụ C1
xả điện). Khi điện áp tại chân B xả hết thì Q1 ngưng dẫn, đèn led D2 tắt.
+ Giai đoạn 2: Q1 ngưng dẫn, cực âm C2 được nạp điện áp thông qua dòng điện đi
qua điện trở R1, khi giá trị được nạp đạt 0.6V thì Q2 dẫn (do VBE >= 0.6V), cực C của
Q2 nối thông với cực E xuống mass, đèn led D1 sáng, cực dương tụ C1 xả điện, cực
dương tụ C2 được nạp điện vì Q1 không dẫn. Nguyên lý tương tự như giai đoạn 1,
cực âm tụ C2 xả điện áp xuống mass do cực B của Q2 nối thông với cực E, khi điện
áp xả hết từ 0.6V về 0V thì Q2 ngưng dẫn, led D1 tắt, sau đó cực âm tụ C1 lại được
nạp điện làm điện áp tại cực B của Q1 tăng dần lên 0.6V, điện áp này bằng 0.6V thì
Q1 lại dẫn. Các quá trình này lặp đi lặp lại luân phiên sẽ tạo ra một mạch đa hài với
dạng sóng điện áp tại cực C của 2 transistor.

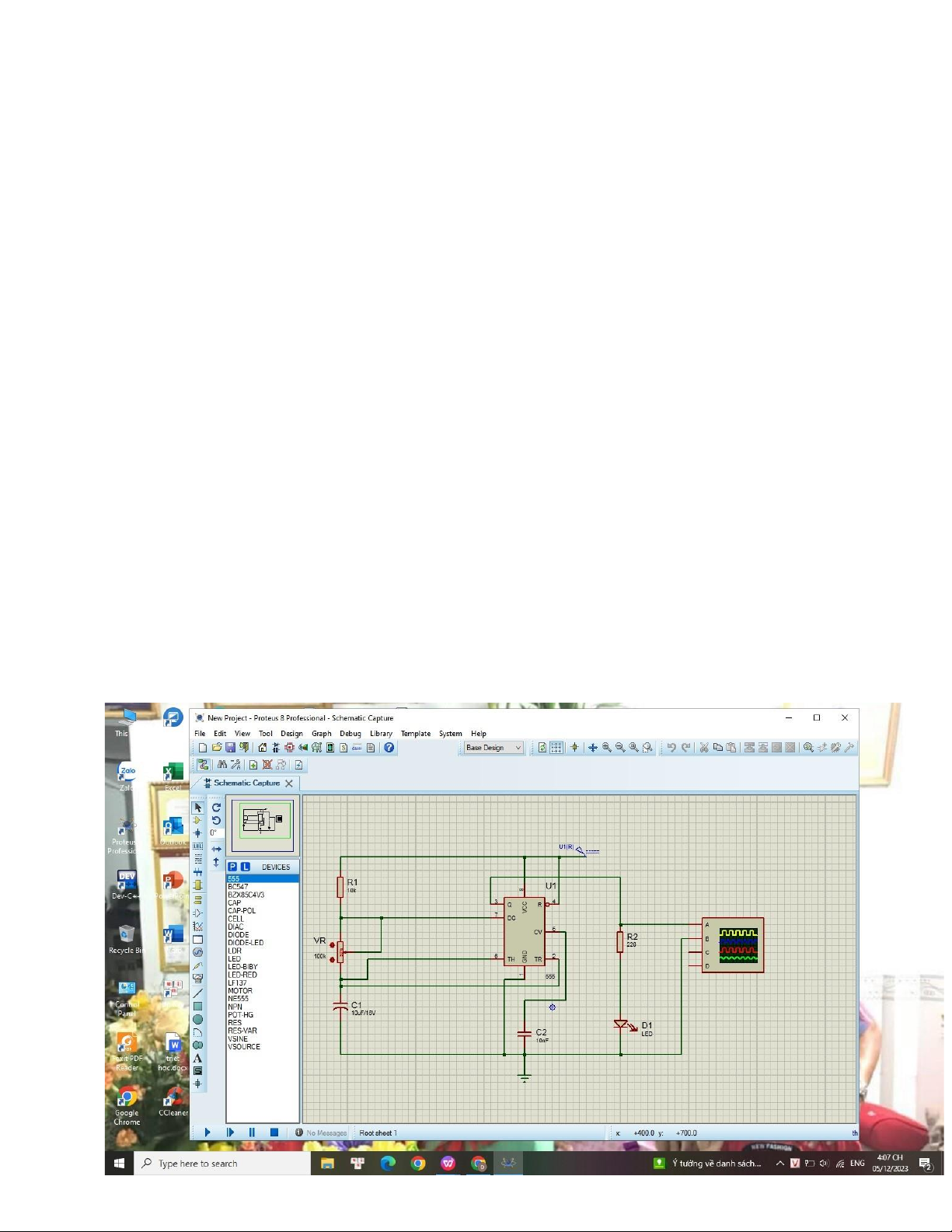

- Mạch dao động dùng IC NE555. Tính tần số dao động của mạch. lOMoAR cPSD| 58647650
- Nguyên lý hoạt động của mạch:
Mạch tạo xung 1Hz dùng IC 555 : Mạch đa hài này có thể thêm điện trở và tụ điện
vào IC 555. Thời gian mà tại đó đầu ra cao hoặc thấp được điều chỉnh bởi hai điện trở
và tụ điện được kết nối bên ngoài.
Clock : Xung clock chỉ đơn giản là một sóng vuông tức là các trạng thái cao và thấp xen kẽ.
Mỗi một mức cao-thấp xen kẽ tạo thành một chu kỳ xung với tần số và chu xung cụ
thể. Tần số là số chu kỳ hoàn thành trong 1 giây & chu kỳ xung là tỷ lệ giữa khoảng
thời gian ở trạng thái cao và khoảng thời gian ở trạng thái thấp.
