lOMoAR cPSD| 58504431 BÀI 8 :

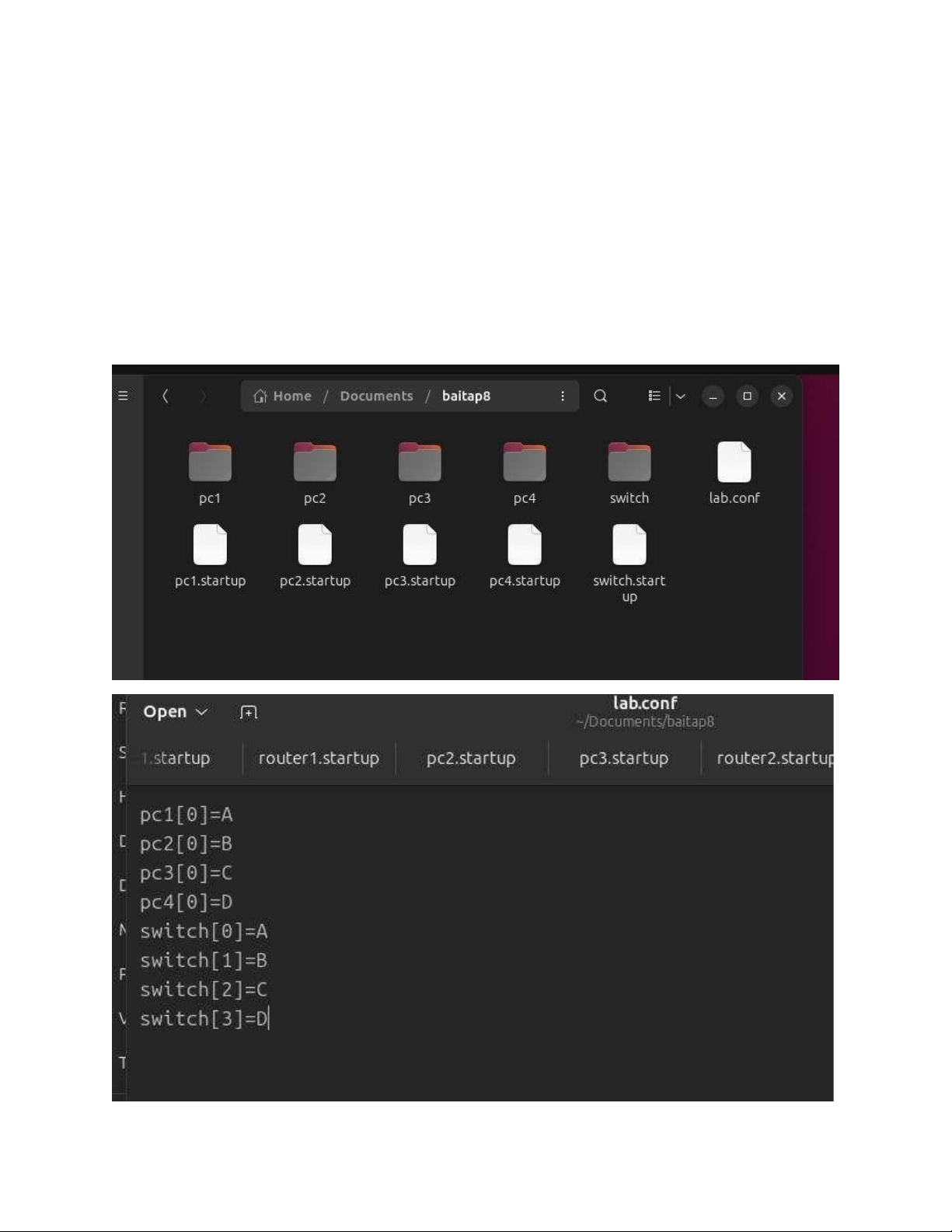

1) Quan sát mô hình mạng cần xây dựng. Nhận diện các thiết bị (PC, Switch...), giao diện(eth0, eth1...)
với các địa chỉ IP được gán.
A, B và C và D được gọi là các phân nhánh (segment) thuộc cùng mạng LAN10.0.0.0/24. Trong môi
trường mô phỏng mạng Kathará thì A,B,C và D được gọi là cácvùng đụng độ (collision domain).Các chữ
số được highlight màu vàng là phần sau của một địa chỉ vật lý (MAC).
Ví dụ:một địa chỉ MAC đầy đủ là 00:00:00:00:10:00 sẽ chỉ được minh họa trên hình là10:00

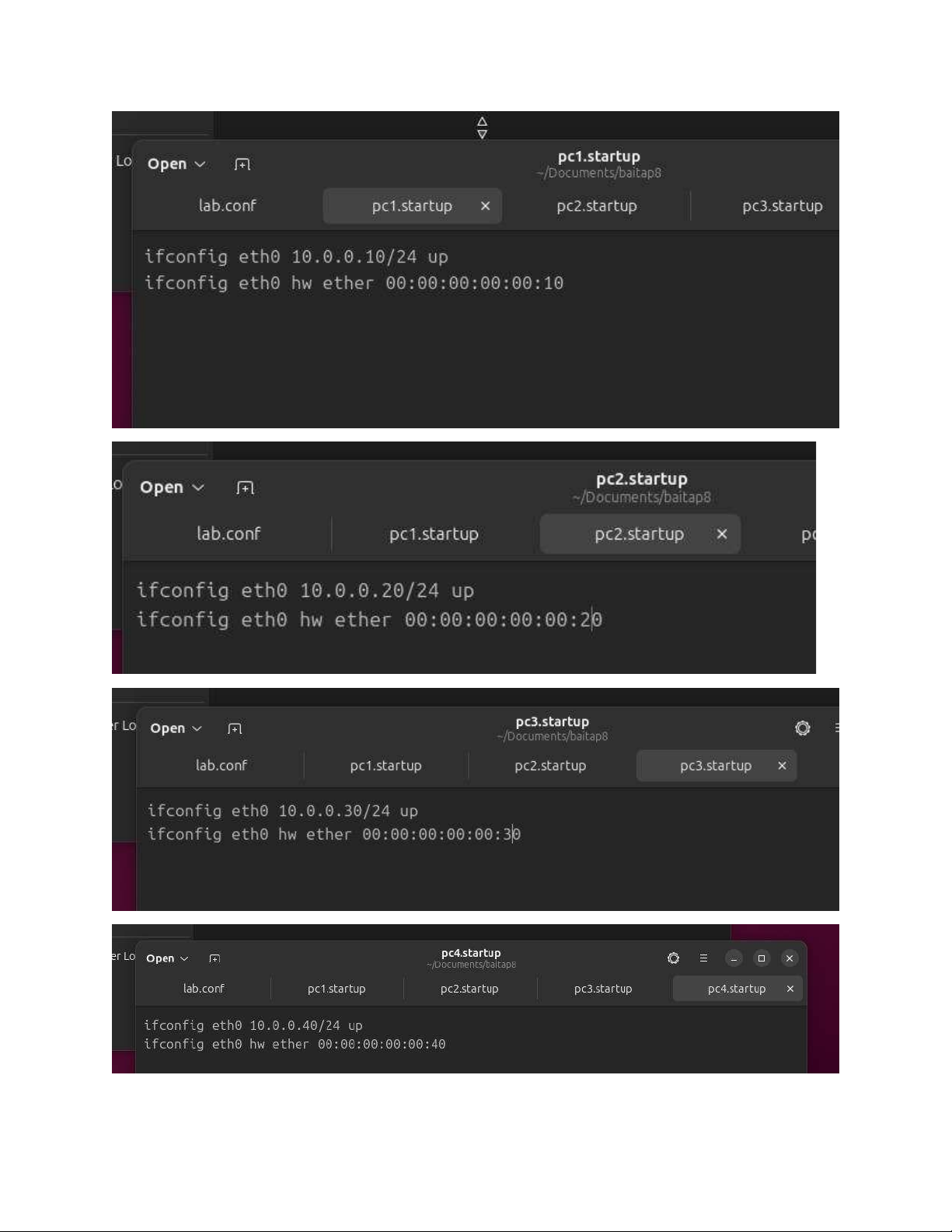

Trong Bài tập 8 này địa chỉ MAC được đặt trên giao diện (eth0, eth1...) của các máy ảo để dễ ghi nhớ và
theo dõi khi quan sát việc cập nhật MAC Lookup Table lOMoAR cPSD| 58504431 lOMoAR cPSD| 58504431

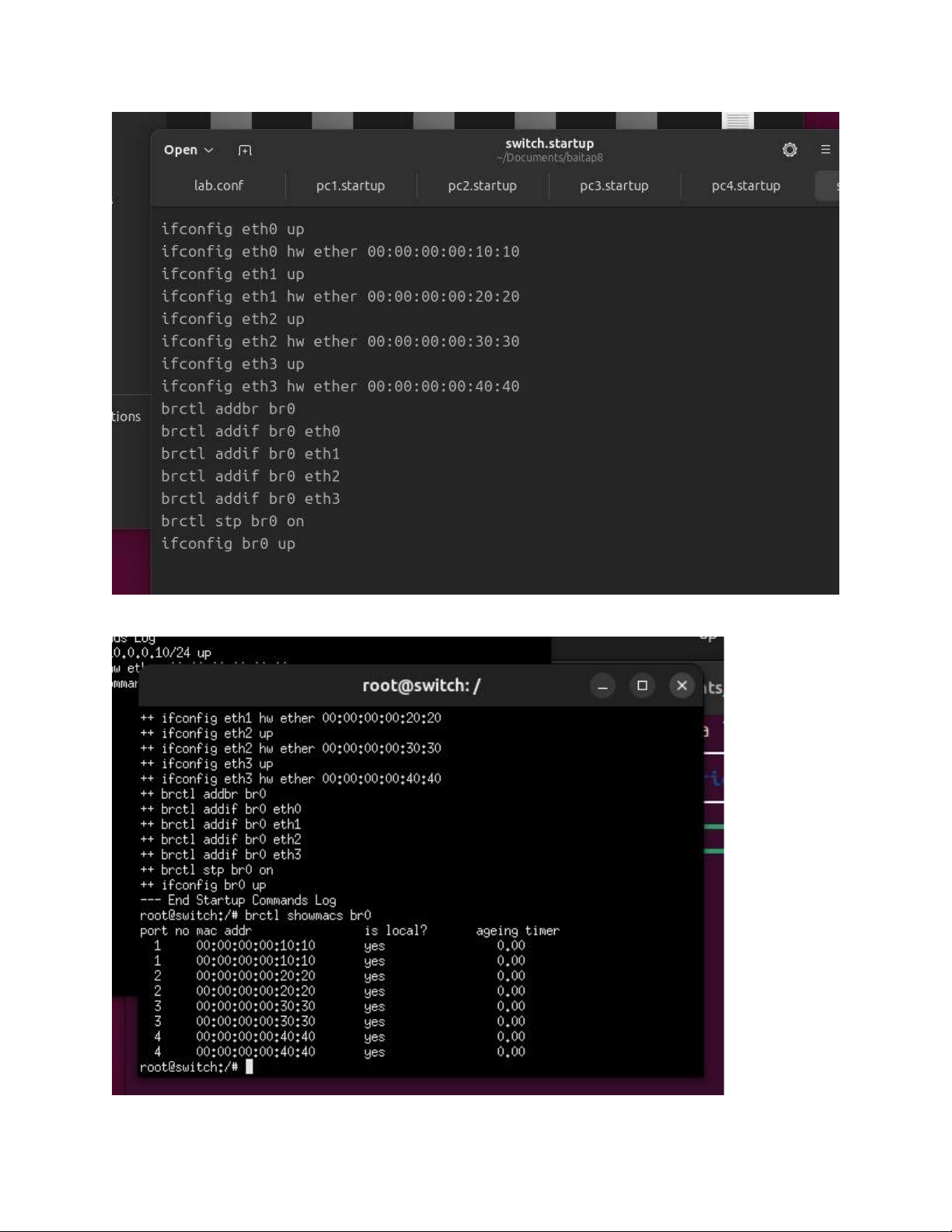

Kiểm tra nội dung mac lookup: lOMoAR cPSD| 58504431

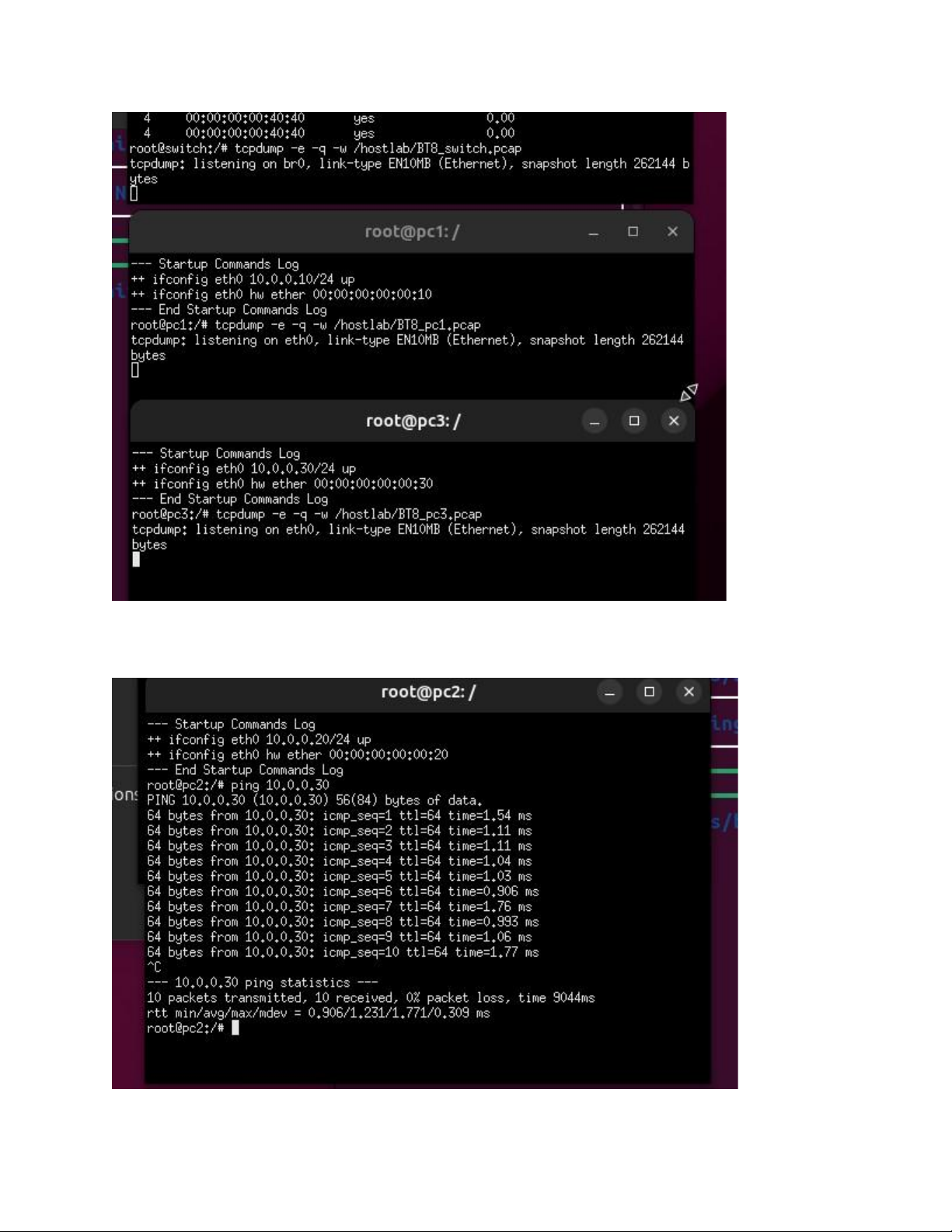

Trên pc2, thực hiện gửi dữ liệu đến pc3 bằng lệnh ping 10.0.0.30 Kiểm tra lại mac lookup: lOMoAR cPSD| 58504431

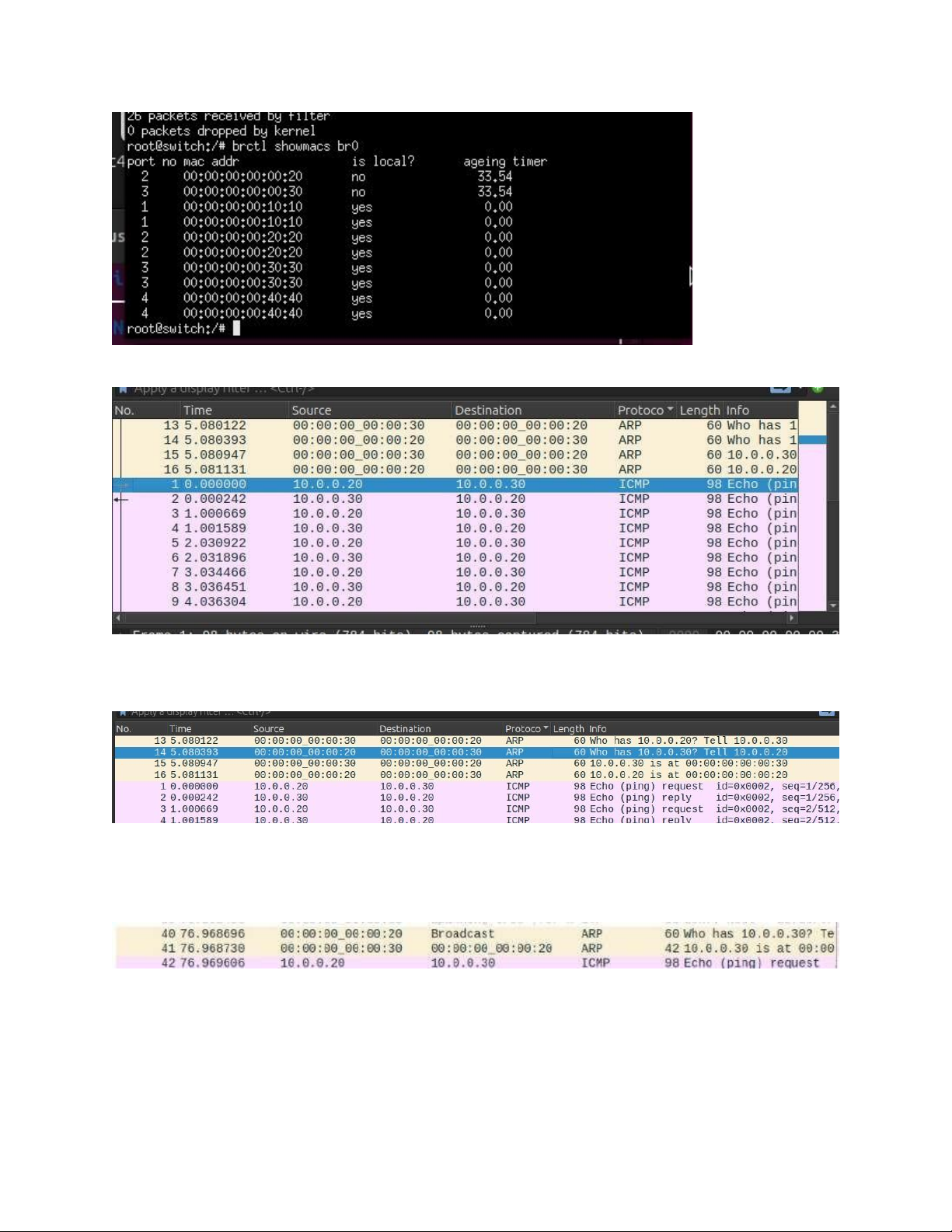

Mac lookup table xuất hiện thêm hai địa chỉ pc2 port 2 và pc3 port3.
Switch nhận được khung dữ liệu này từ lệnh ping 10.0.0.30 gọi bởi pc
Switch nhận được yêu cầu tìm kiếm địa chỉ 10.0.0.30 nên gửi Broadcast đến các thiết bị trong mạng
Pc1 nhận được khung dữ liệu này do gói broadcast từ pc2 truyền đến các thiết bị trong 1 mạng cục bộ
Khung chỉ gửi đến tất cả thiết bị trong mạng cục bộ là tìm 10.0.0.30 và pc1 không phải địa chỉ IP đó nênkhông cần phản hồi
Pc3 nhận được khung dữ liệu này từ Broadcast của pc2 truyền đến. Khung này tìm địa chỉ của pc3 nên
pc3 phản hồi lại pc2 ở dòng 4
Kết luận về hoạt động “Học” địa chỉ MAC của các máy tính thuộc các phân nhánhkhác nhau trong cùng
một mạng LAN trên một Switch ảo. lOMoAR cPSD| 58504431
Trả lời : Một thiết bị nguồn gửi 1 gói broadcast đến tất cả thiết bị trong mạng LAN, lúc này địa chỉ khớp
với địa chỉ IP mà thiết bị nguồn muốn biết địa chỉ vật lý sẽ gửi phản hồi về địa chỉ vật lý của nó đến thiết bị nguồn.
