BÀI TẬP VỀ SƠ ĐỒ GANTT VÀ PERT: Phân Tích và Thực Hiện

BÀI TẬP VỀ SƠ ĐỒ GANTT VÀ SƠ ĐỒ PERT Sơ đồ Gantt Tên Thời gian công
thực hiện ( Tháng bắt Tháng kết đầu thúc việc tháng) A 3 1 3 B 4 4 7 C 5 3 7 D 10 1 10 E 3 7 9 F 6 5 10
Hãy vẽ biểu đồ thể hiện thời gian thực hiện các công việc? A B C D E F
1 2 3 4 5 6 7 8 9 10 11 12 Sơ đồ Pert Nhiệm vụ

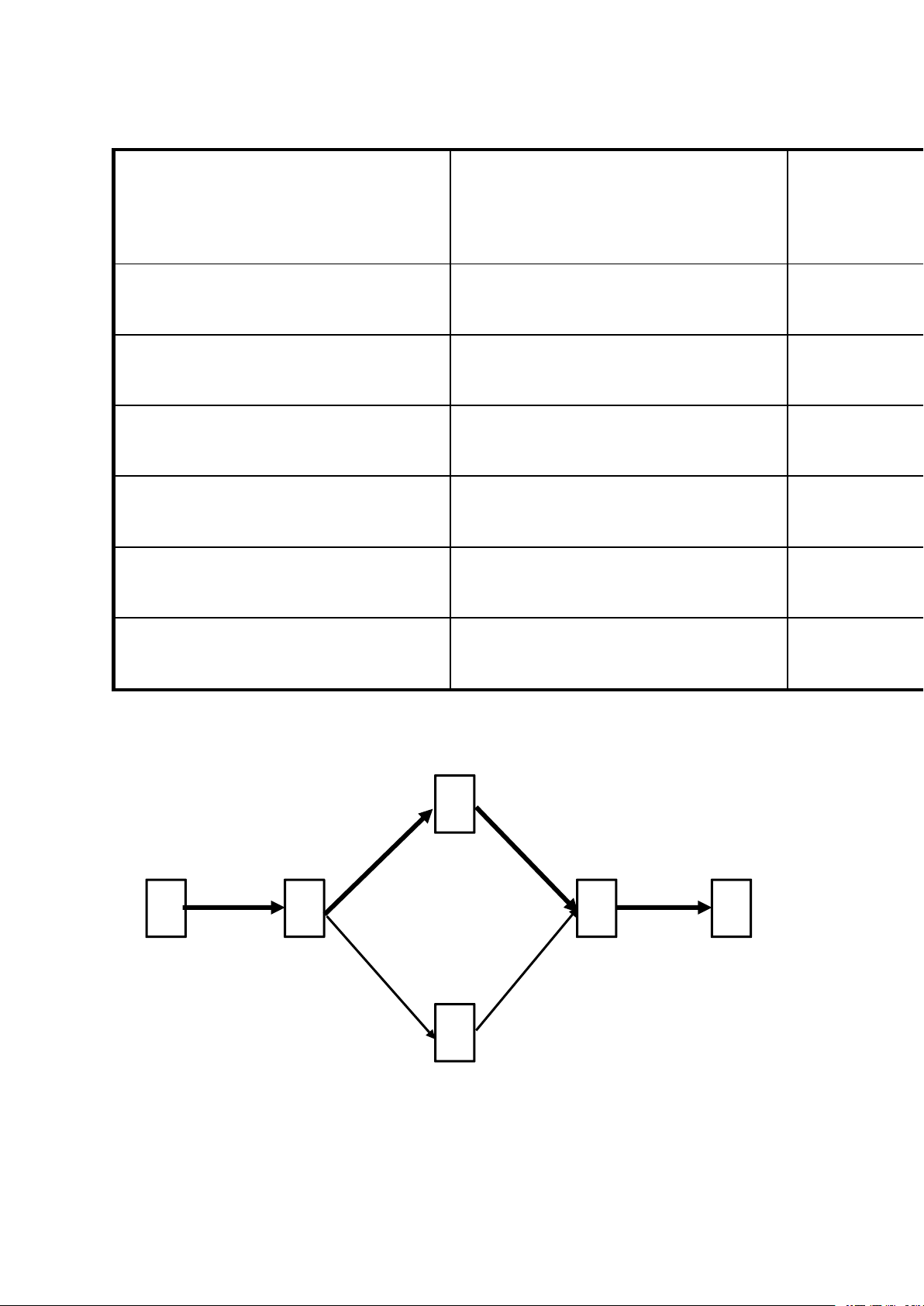

Thời gian thực hiện ( ngày ) Công việc trư A 6 - B 8 A C 4 A D 5 B E 7 C F 2 E, D Vẽ mạng đồ PERT 3 B D A 8 F 1 2 5 5 6 6 2 C E 4 4 7 ▪
Điểm bắt đầu, kết thúc công việc ▪ A,B. .Công việc
▪ 8,4,7. .số ngày thực hiện các công việc tương ứng ▪ Đường găng Ví dụ

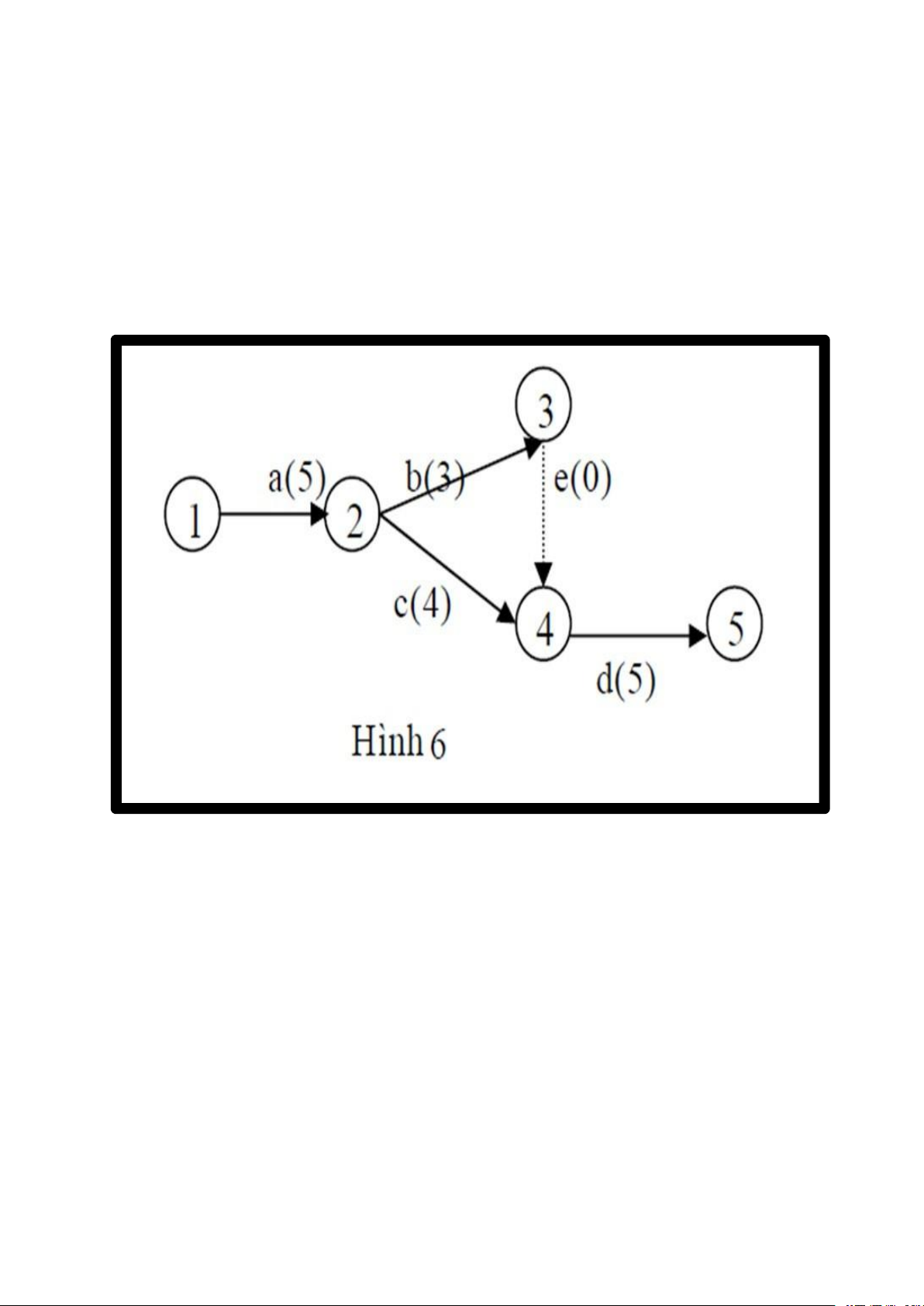

Cần phải thực hiện 4 công việc, công việc a có độ dài 5 ngày, công việc b
có độ dài 3 ngày, công việc c có độ dài 4 ngày, công việc d có độ dài 5 ngày,
công việc b và c được tiến hành sau công việc a, công việc d chỉ được tiến hành
sau khi b và c đã kết thúc.
