BÀI THỰC HÀNH BUỔI 5 Bài tập 14:

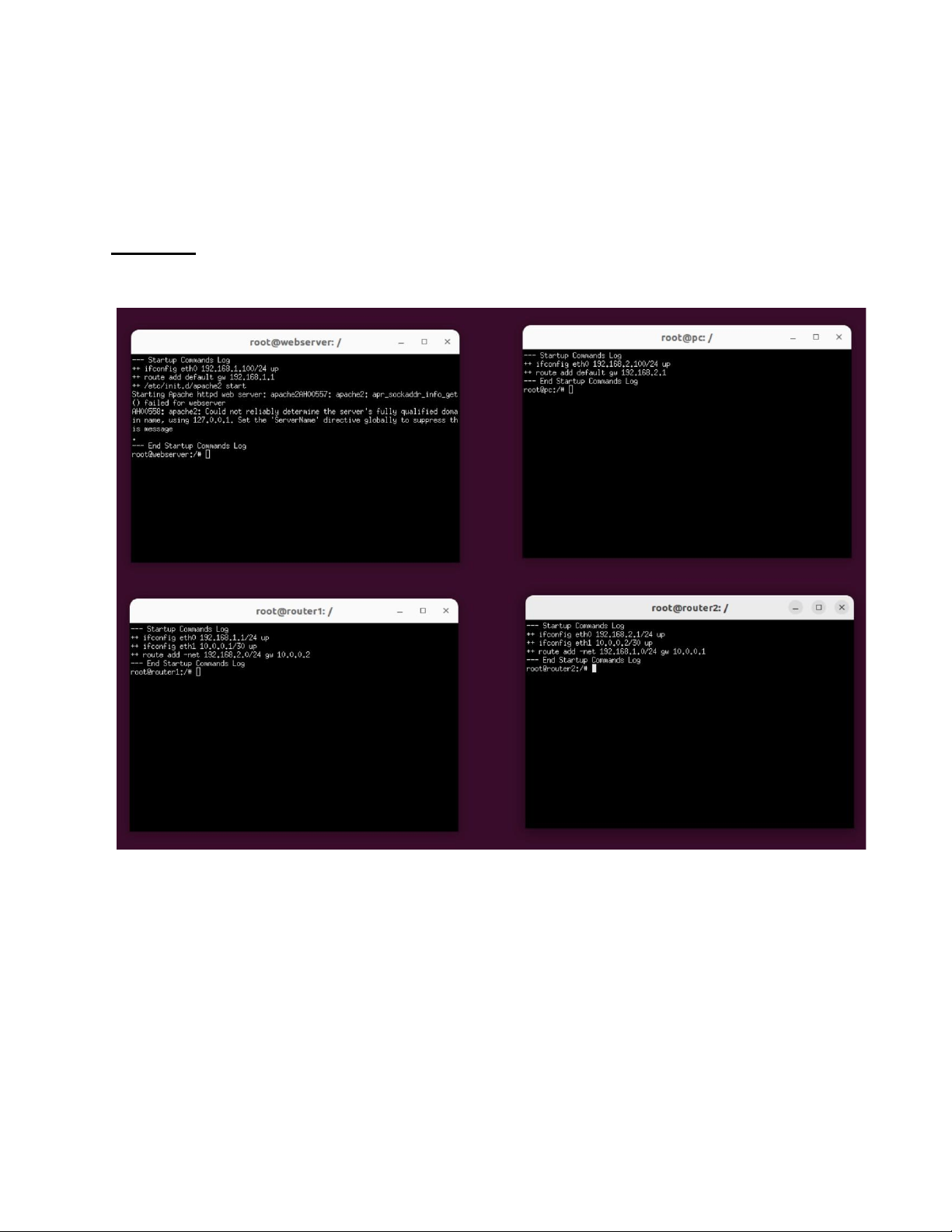

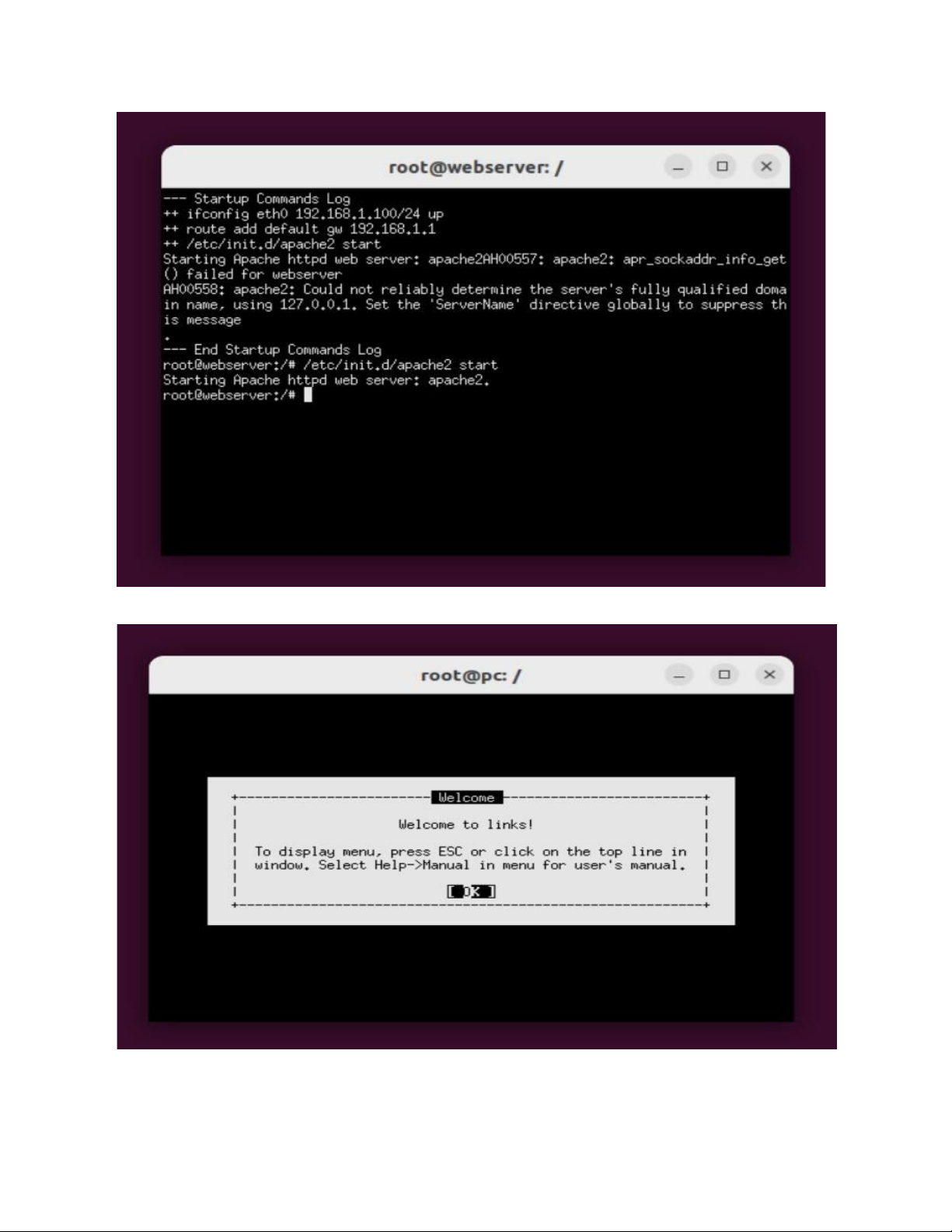

- Khởi tạo PC, Router và Webserver
- Chạy phần mềm apache2 trên Webserver lOMoAR cPSD| 58507440
- Trên PC mở dịch vụ web bằng lệnh links

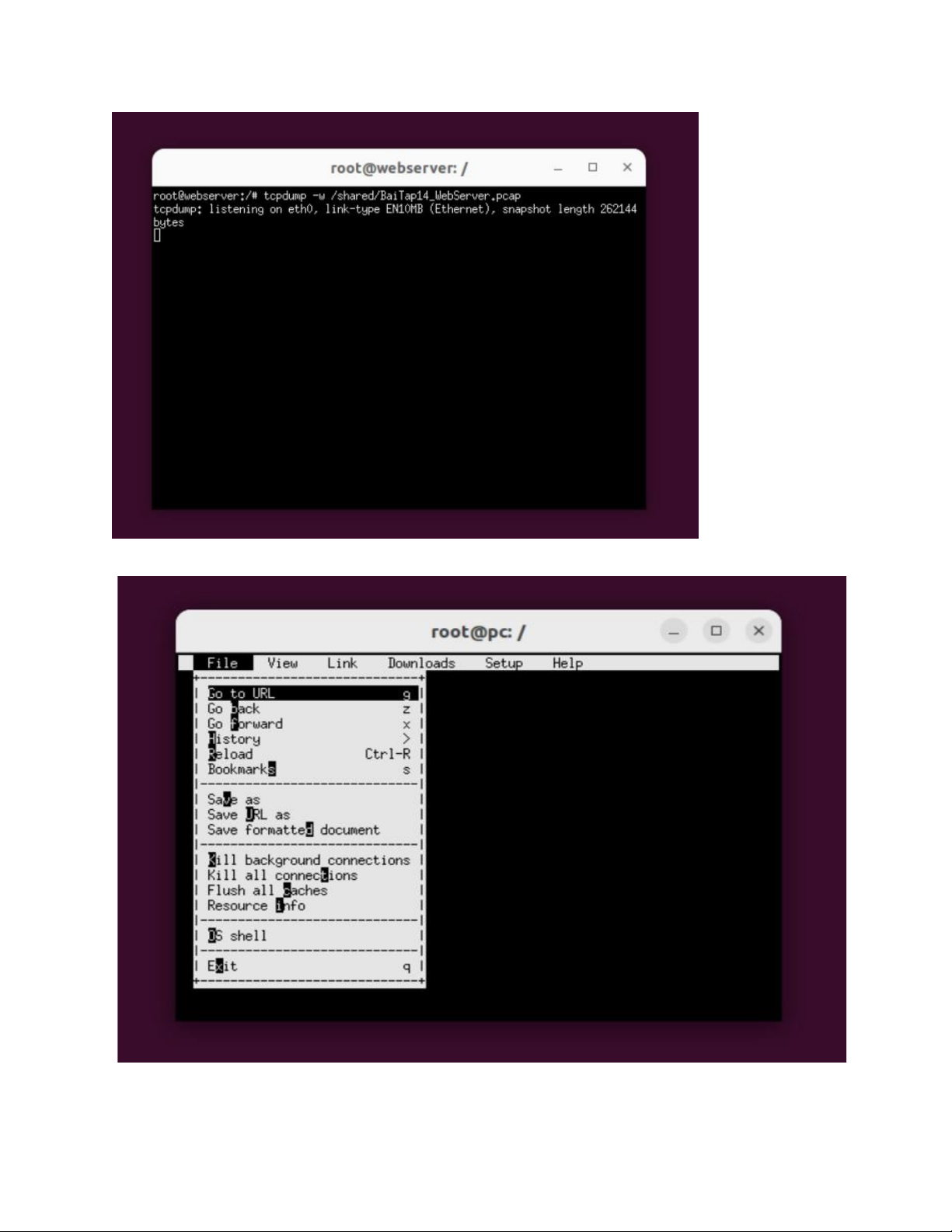

- Chạy lệnh tcpdump trên máy ảo Webserver lOMoAR cPSD| 58507440
- Trong trình duyệt web links của PC, “Go to URL”  nhập địa chỉ của Webserver

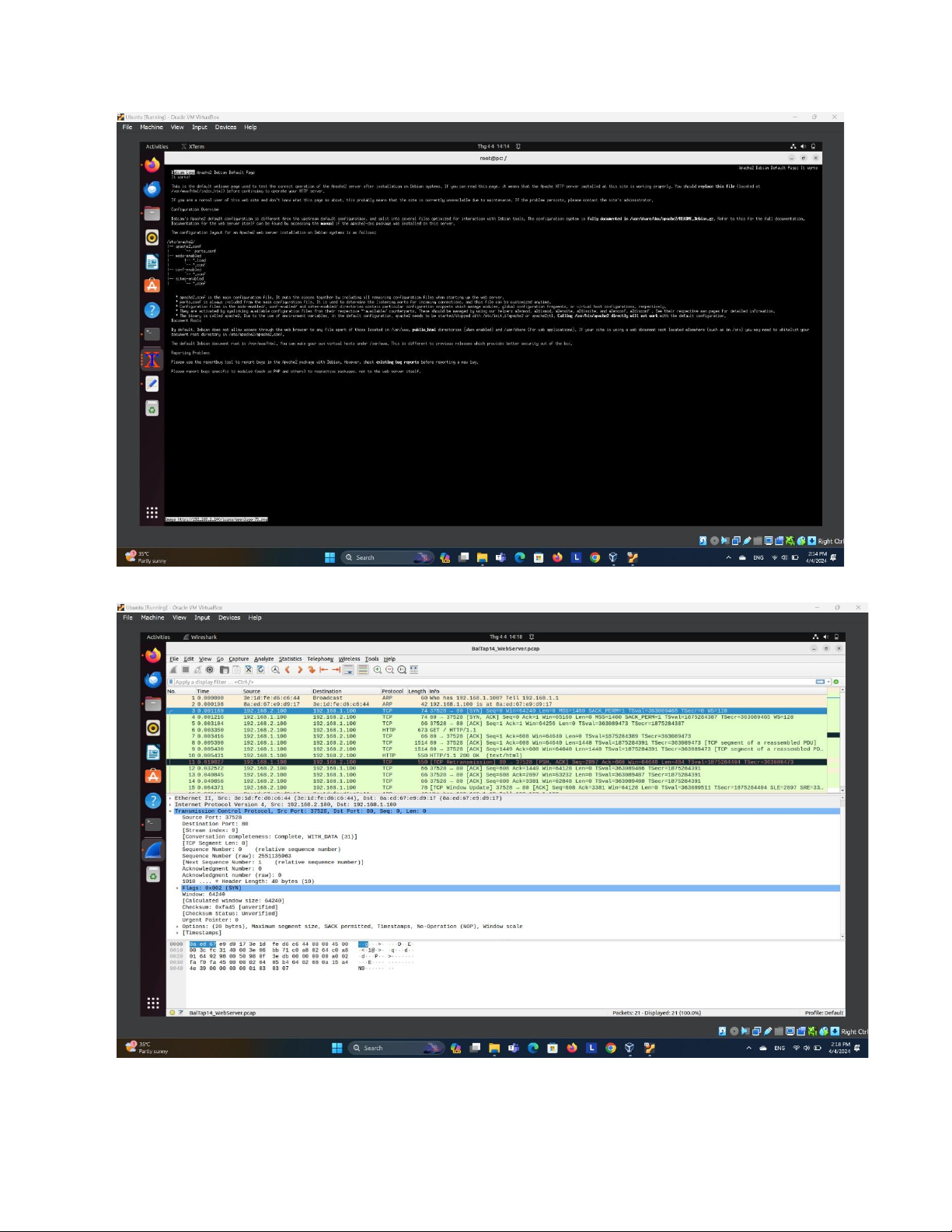

- Hiển thị trang chủ (Home page) của WebServer lOMoAR cPSD| 58507440

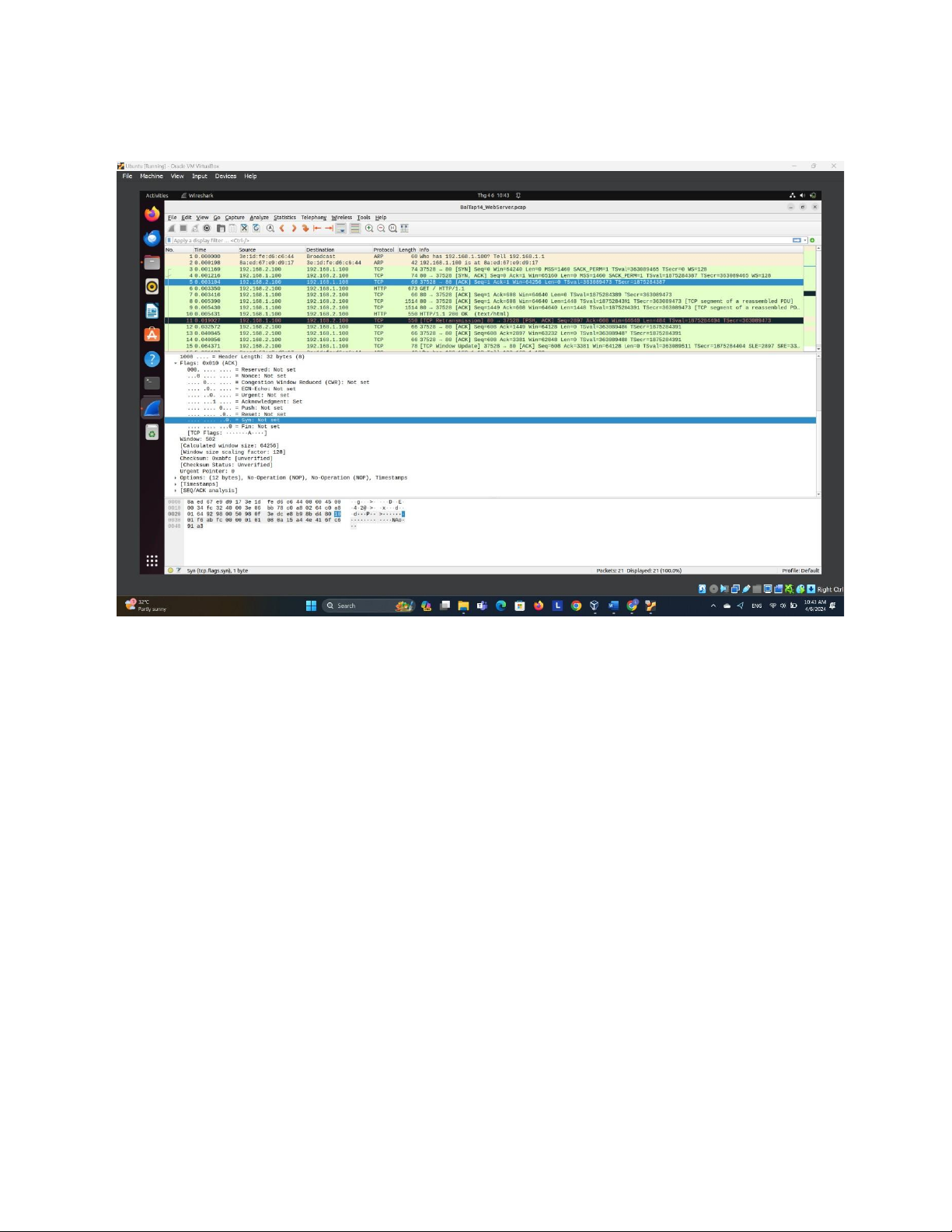

- Mở file BaiTap14_WebServer.pcap bằng Wireshark
- Chọn khung vật lí của giao thức TCP đầu tiên và mở Transmisson Control Protocol và trả lời câu hỏi: lOMoAR cPSD| 58507440
• Trình duyệt web phía Client đang hoạt động ở địa chỉ (port) là 37528
• Ứng dụng apache2 của WebServer đang hoạt động ở địa chỉ (port) là 80

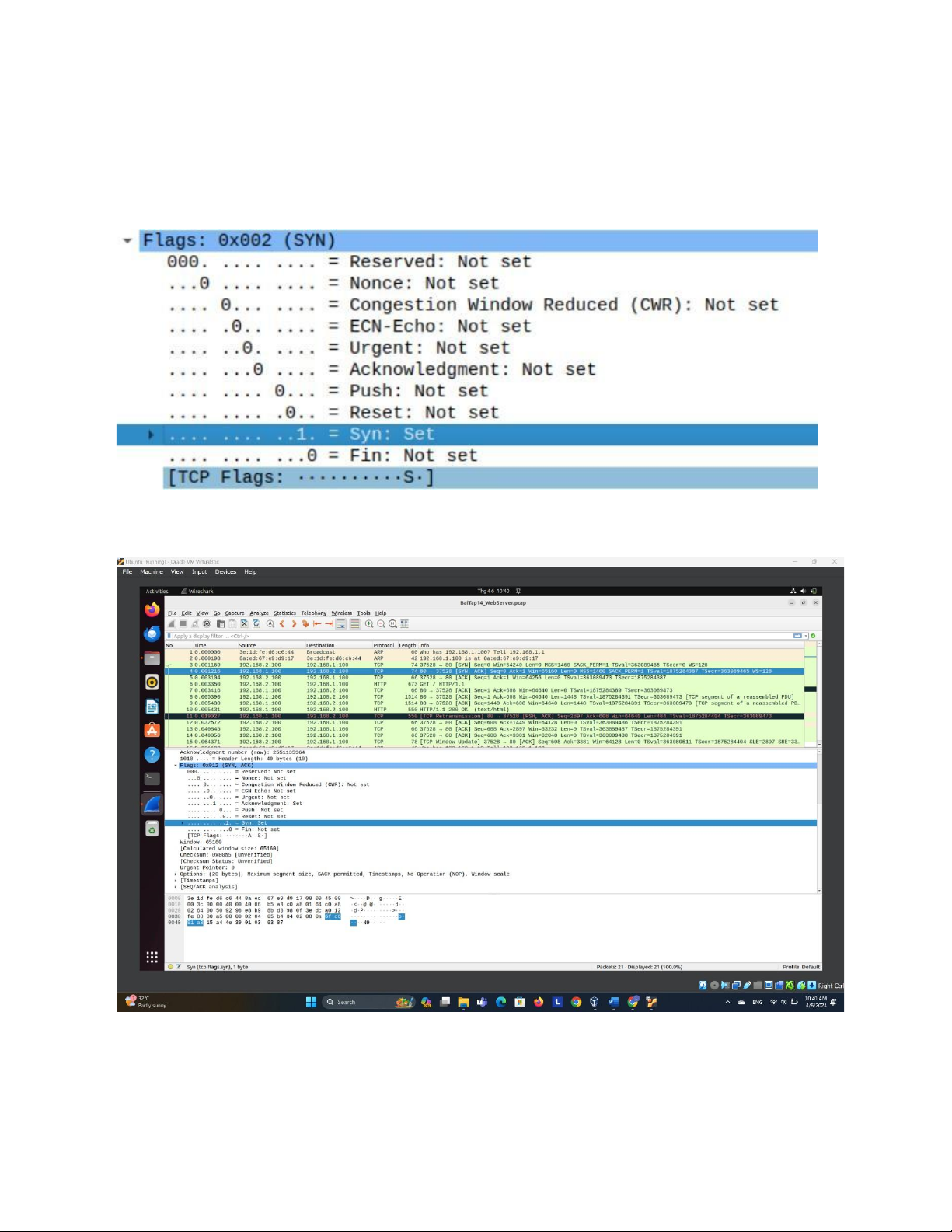

- Flag Syn có giá trị bit là 1 để thông báo kích thước màn hình của máy Client đến Server, sau đó
Server sẽ trả về giao diện phù hợp cho màn hình máy Client
- Chọn khung vật lý TCP tiếp theo và mở Tranmisson Control Protocol Header và trả lời câu hỏi:
• Flag SYN và ACK đã được bật lên, để xác nhận gửi gói tin thành công từ Client đến
Server và Server cũng phản hồi thành công về phía Client lOMoAR cPSD| 58507440
- Chọn khung vật lý TCP tiếp theo và mở Tranmisson Control Protocol Header trong khung này và trả lời:
• Flag ACK đã được bật lên, để xác nhận việc nhận thành công gói tin từ phía Server

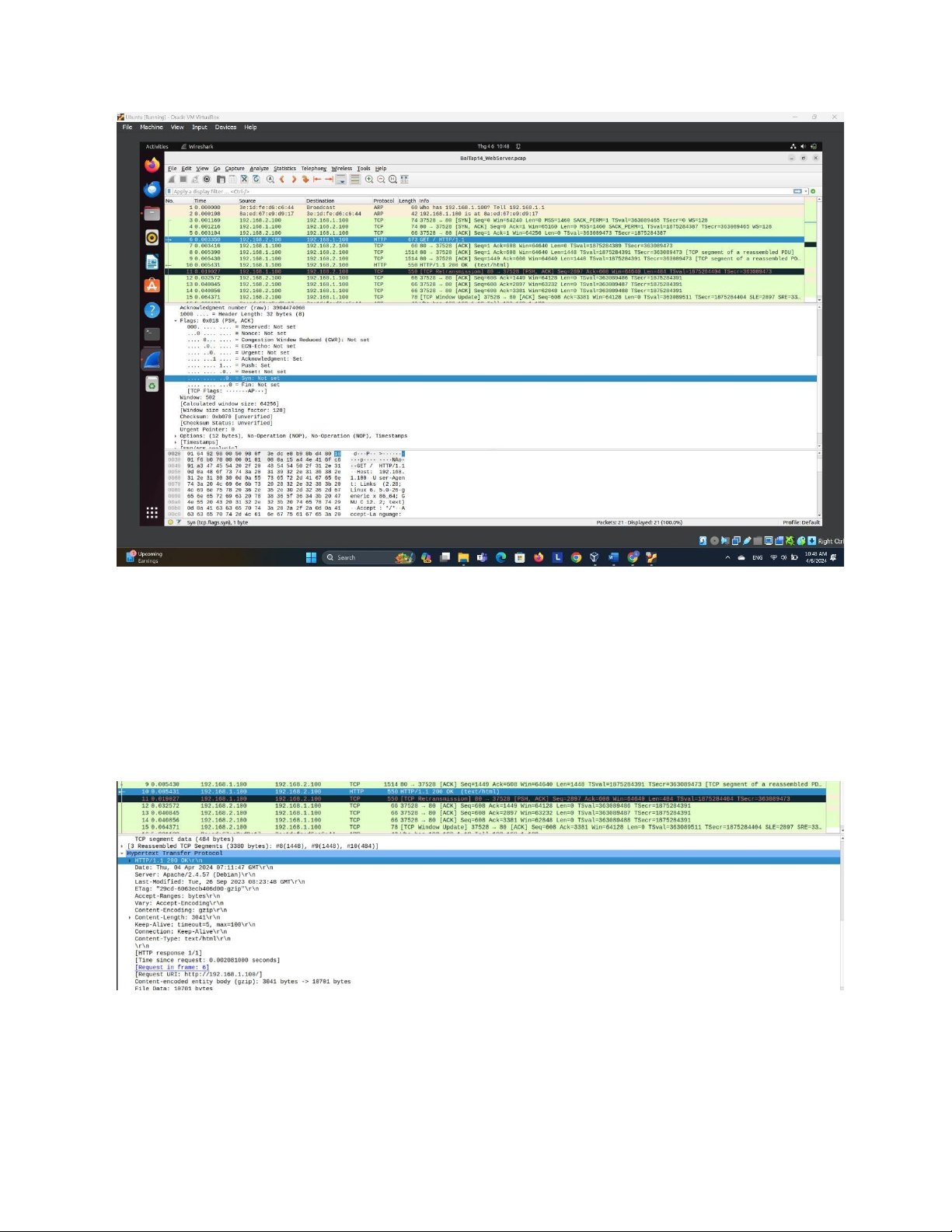

- Chọn khung vật lý tiếp theo (khung số 6 – giao thức HTTP): lOMoAR cPSD| 58507440
• Cờ PSH có được bật lên. Ý nghĩa của cờ PUSH trong giao thức TCP: Giá trị này được
thiết lập bởi bên truyền TCP để làm cho bên nhận ngay lập tức truyền dữ liệu trong
segment đến socket của bên máy nhận cùng với tất cả các dữ liệu khác mà máy nhận chưa
chuyển đến lớp ứng dụng
• Dựa vào thông tin trong HTTP Header, thông điệp HTTP gửi đi có dạng GET /HTTP/1.1
- Chọn khung vật lý số 10:
• Dựa vào thông tin trong HTTP Header, thông điệp HTTP trả lời có mã 200 nghĩa là request is OK lOMoAR cPSD| 58507440

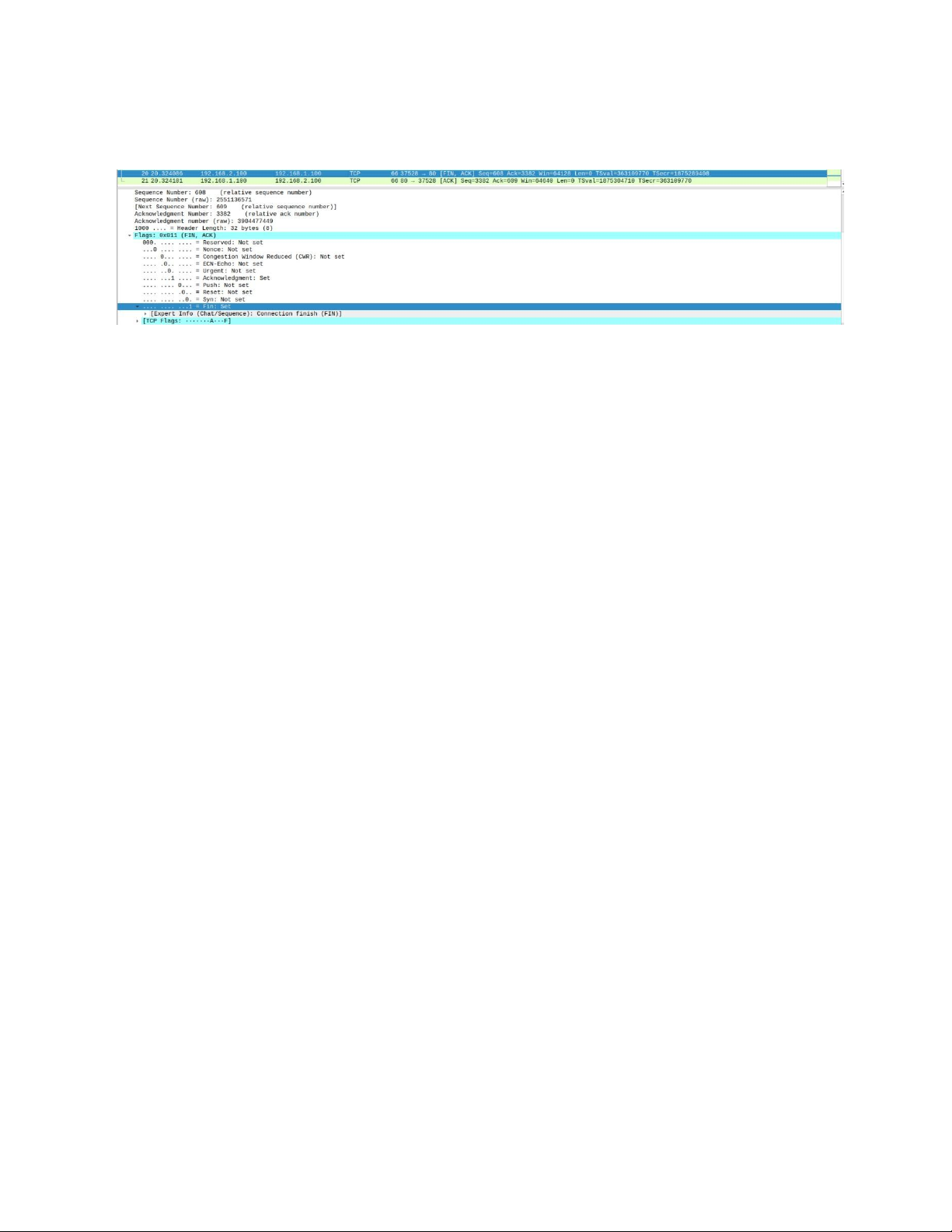

- Chọn khung vật lý số 20:
• Flag FIN đã được bật lên để ngắt kết nối 3 chiều trong giao thức TCP lOMoAR cPSD| 58507440 Bài tập 15:

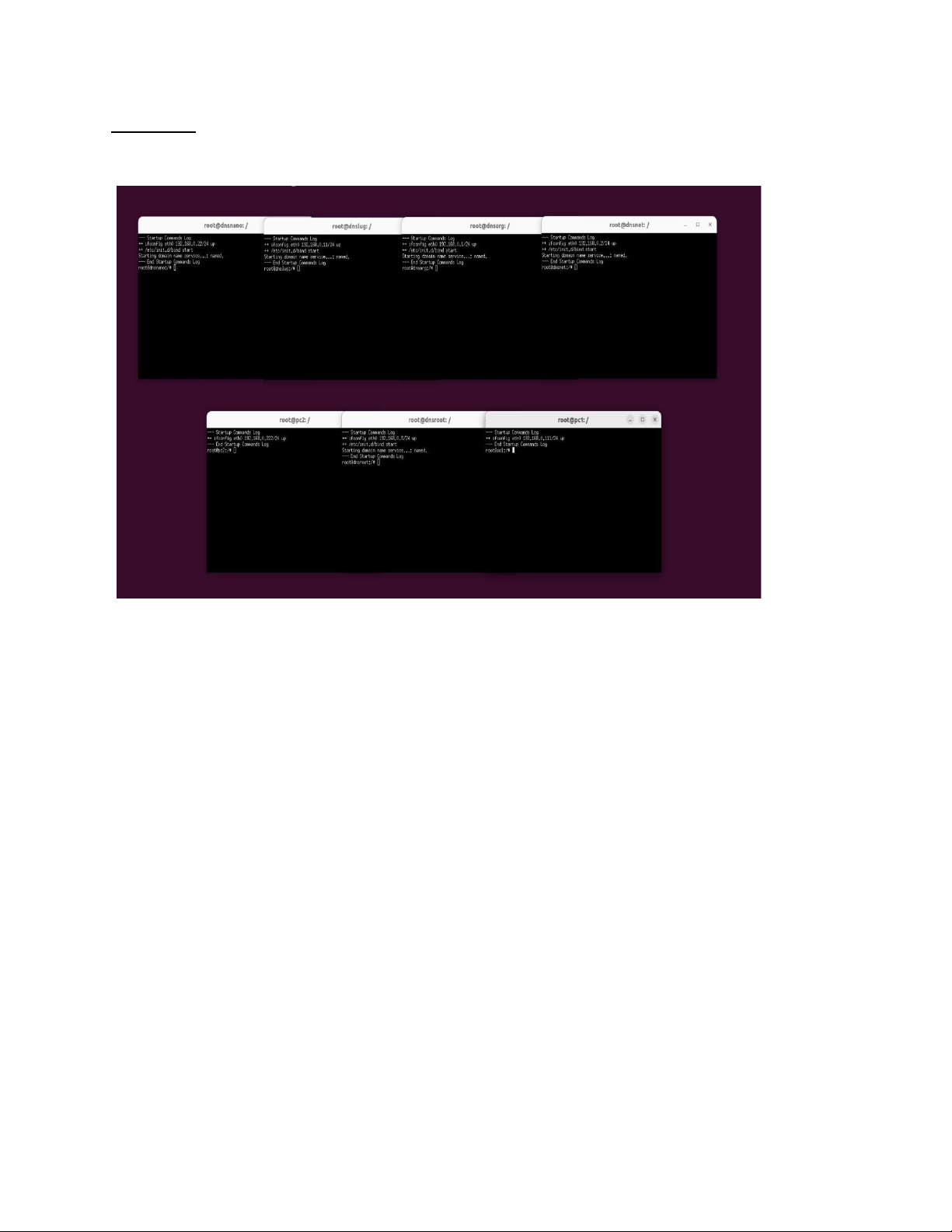

- Khởi tạo các máy ảo và cấu hình máy chủ DNS

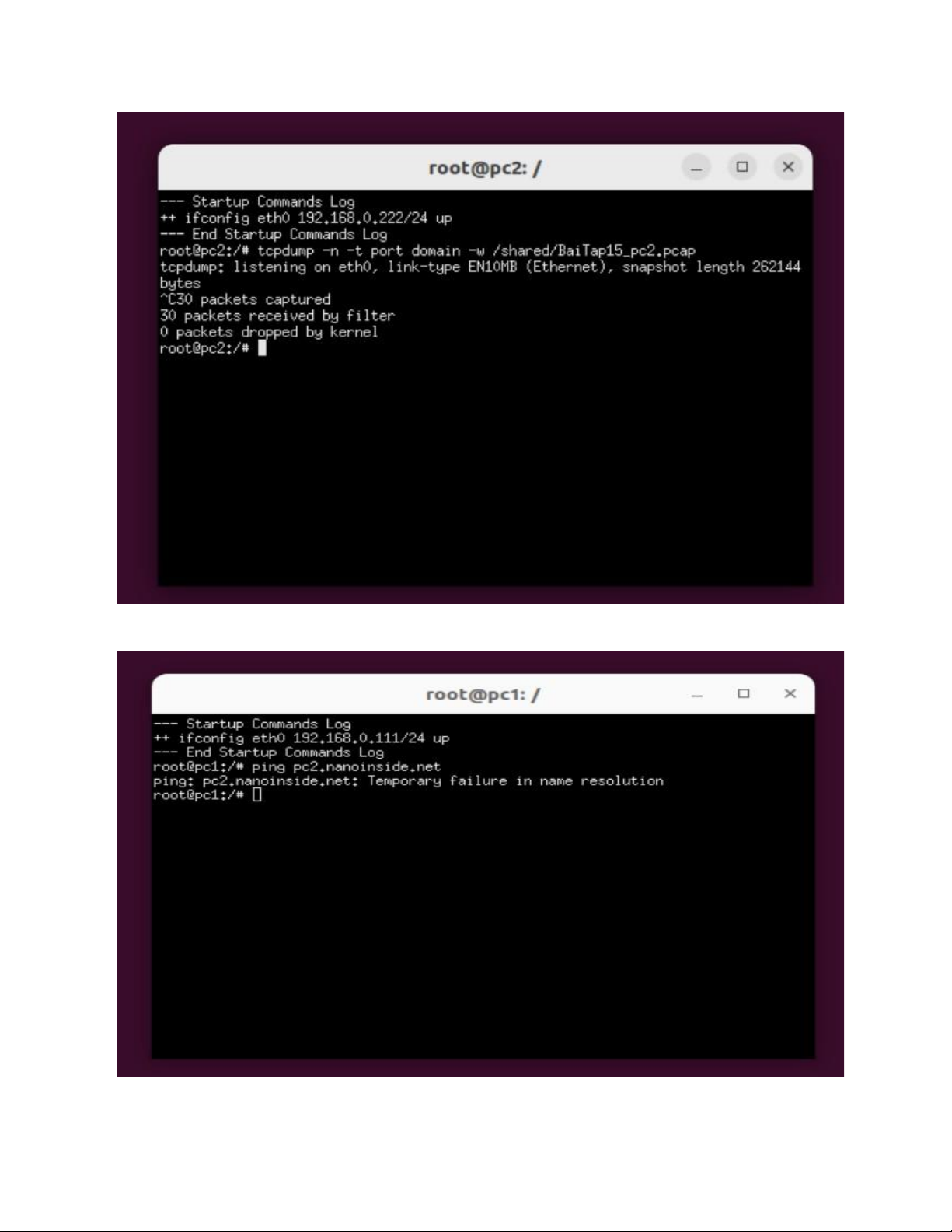

- Thực hiện lệnh tcpdump trên máy ảo PC2 lOMoAR cPSD| 58507440
- Thực hiện lệnh ping pc2.nanoinside.net trên máy ảo PC1

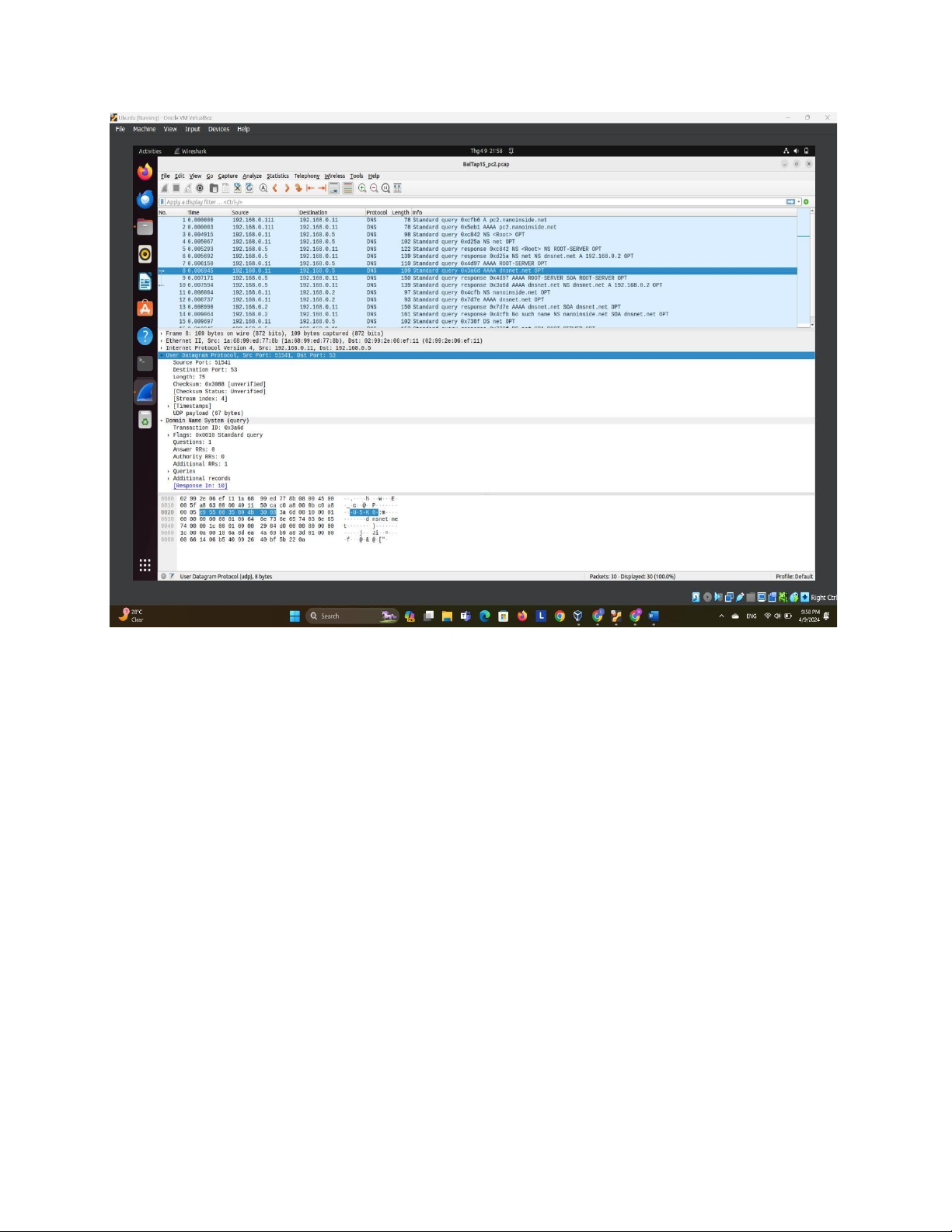

- Mở file BaiTap15_pc2.pcap bằng Wireshark lOMoAR cPSD| 58507440
- Trước khi pc1 gửi dữ liệu đến pc2 thì Name Server dnslug của miền lug.org không có thông tin
gì về miền nanoinside.net

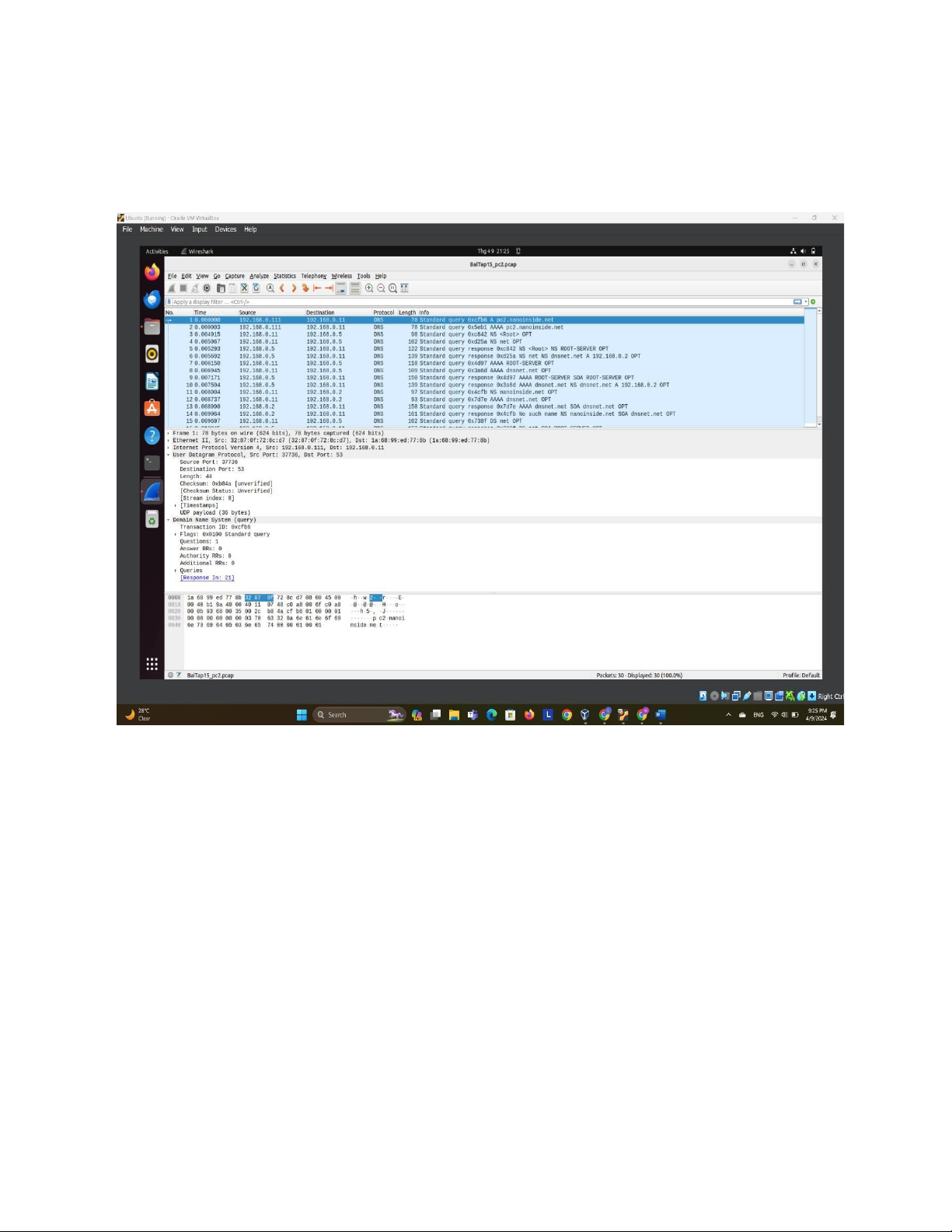

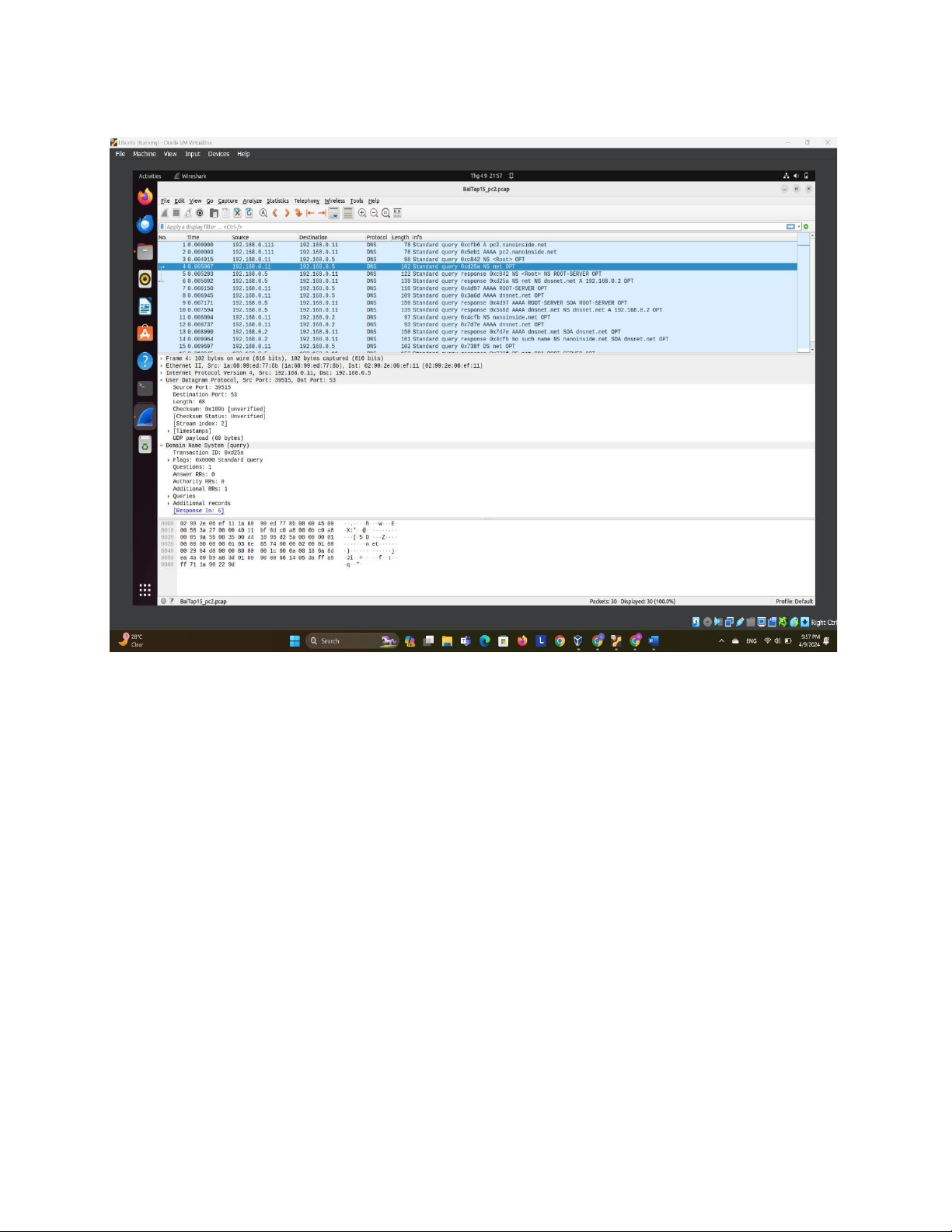

- Chọn gói tin DNS số 1 và trả lời câu hỏi:
• Gói tin này được gửi từ máy có IP là 192.168.0.111 đến máy có IP là 192.168.0.11
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 37736 gửi đến cổng (dst port) là 53
• Gói tin này thực hiện truy vấn thông tin (Query)
• Thông tin muốn truy vấn địa chỉ IP của pc2.nanoinside.net là bao nhiêu? (bản ghi A để chứa thông tin IPv4) lOMoAR cPSD| 58507440
- Chọn gói tin DNS số 2 và trả lời câu hỏi:
• Gói tin này được gửi từ máy có IP là 192.168.0.111 đến máy có IP là 192.168.0.11
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 37736 gửi đến cổng (dst port) là 53
• Gói tin này thực hiện truy vấn thông tin (Query)
• Thông tin muốn truy vấn địa chỉ IP của pc2.nanoinside.net là bao nhiêu? (bản ghi AAAA để chứa thông tin IPv6) lOMoAR cPSD| 58507440
- Chọn gói tin DNS số 4 và trả lời câu hỏi:
• Gói tin này được gửi từ máy có IP là 192.168.0.11 đến máy có IP là 192.168.0.5
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 39515 gửi đến cổng (dst port) là 53
• Gói tin này thực hiện truy vấn thông tin (Query)
• Thông tin muốn truy vấn: thông tin về máy chủ tên miền net (bản ghi NS) ( NS net OPT) lOMoAR cPSD| 58507440
- Chọn gói tin DNS số 6 và trả lời câu hỏi:
• Gói tin này được gửi từ máy có IP là 192.168.0.5 đến máy có IP là 192.168.0.11
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 53 gửi đến cổng (dst port) là 39515
• Gói tin này thực hiện trả lời thông tin (Response)
• Thông tin phản hồi: thông tin về máy chủ tên miền net (dnsnet.net có IPv4 là 192.168.0.2) lOMoAR cPSD| 58507440
- Chọn gói tin DNS số 7 và trả lời câu hỏi:
• Gói tin này được gửi từ máy có IP là 192.168.0.11 đến máy có IP là 192.168.0.5
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 41912 gửi đến cổng (dst port) là 53
• Gói tin này thực hiện truy vấn thông tin (Query)
• Thông tin muốn truy vấn: thông tin máy chủ ROOT-SERVER (bản ghi AAAA)
- Chọn gói tin DNS số 8 và trả lời câu hỏi: lOMoAR cPSD| 58507440
• Gói tin này được gửi từ máy có IP là 192.168.0.11 đến máy có IP là 192.168.0.5
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 51541 gửi đến cổng (dst port) là 53
• Gói tin này thực hiện truy vấn thông tin (Query)
• Thông tin muốn truy vấn: thông tin IPv6 máy chủ tên miền dnsnet.net (bản ghi AAAA)
- Chọn gói tin DNS số 9 và trả lời câu hỏi: lOMoAR cPSD| 58507440
• Gói tin này được gửi từ máy có IP là 192.168.0.5 đến máy có IP là 192.168.0.11
• Giao thức mà gói tin truyền đi trên tầng vận chuyển là DNS
• Dựa vào User Datagram Protocol Header, cổng đi (src port) là 53 gửi đến cổng (dst port) là 41912
• Gói tin này thực hiện trả lời thông tin (Reponse)
• Thông tin phản hồi: thông tin của máy chủ ROOT-SERVER
- Kết quả đạt được trên Name Server dnslug của miền logroma3.org sau quá trình trao đổi các
gói tin DNS ở trên là: thông tin các Name Server khác mà đã từng liên lạc thành công như địa
chỉ tên miền của nanoinside và pc2 -----Hết-----
