Bài thực hành truyền sóng và anten

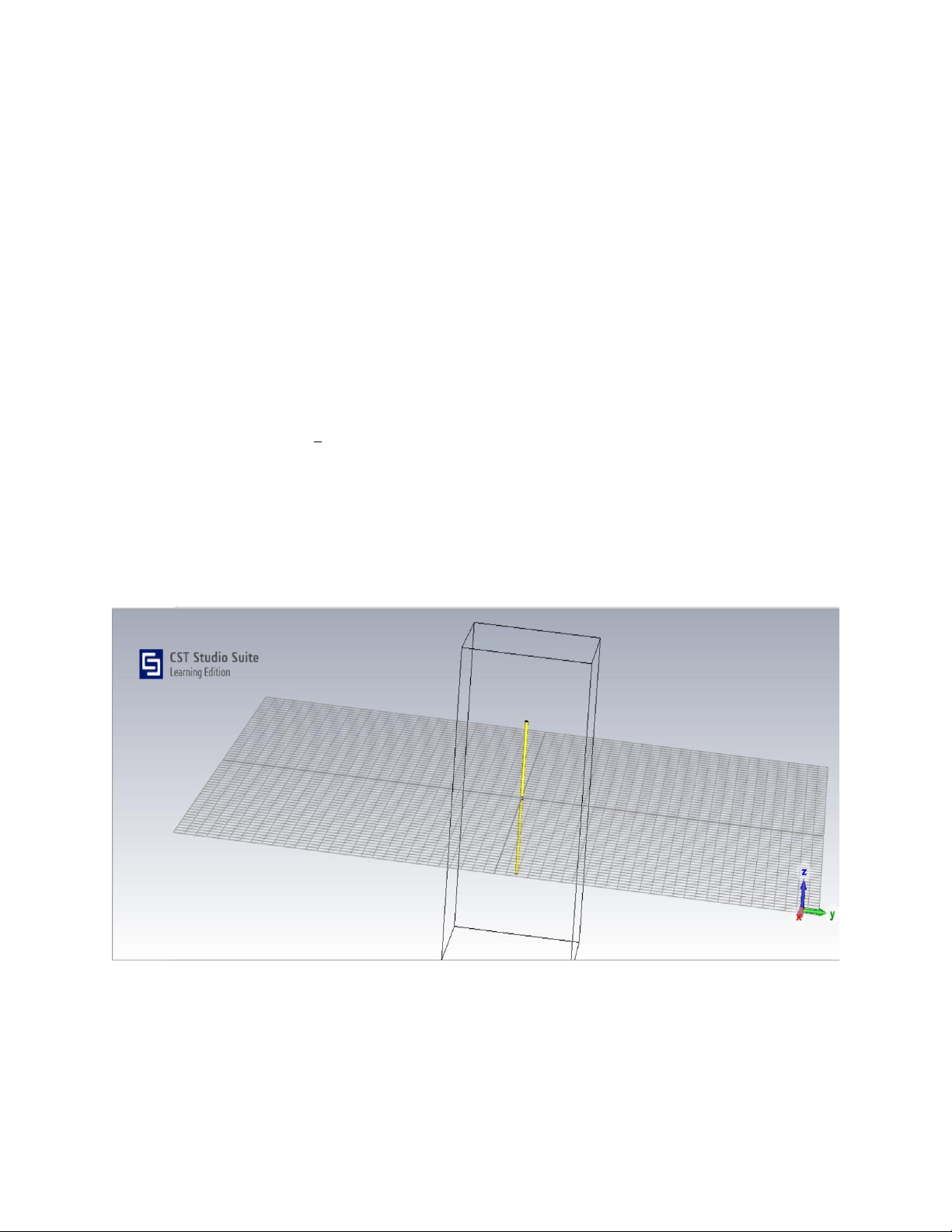

Thiết kế anten chấn tử đối xứng - dipole 1. Thiết kế mô hình XY=52
Tần số: f = 52x25 = 1300 (MHz) = 1.3(GHz) Ta có: c
Độ dài bước sóng: λ = f = 0.23(m)
=> l = 0.23/4 = 0,0575(m) = 57.5(mm)
Khoảng cách giữa 2 nhánh s = 2 (mm)
Bán kính chấn tử r = 1.5 (mm)
2. Đặt các tham số mô phỏng: - Port cấp nguồn:

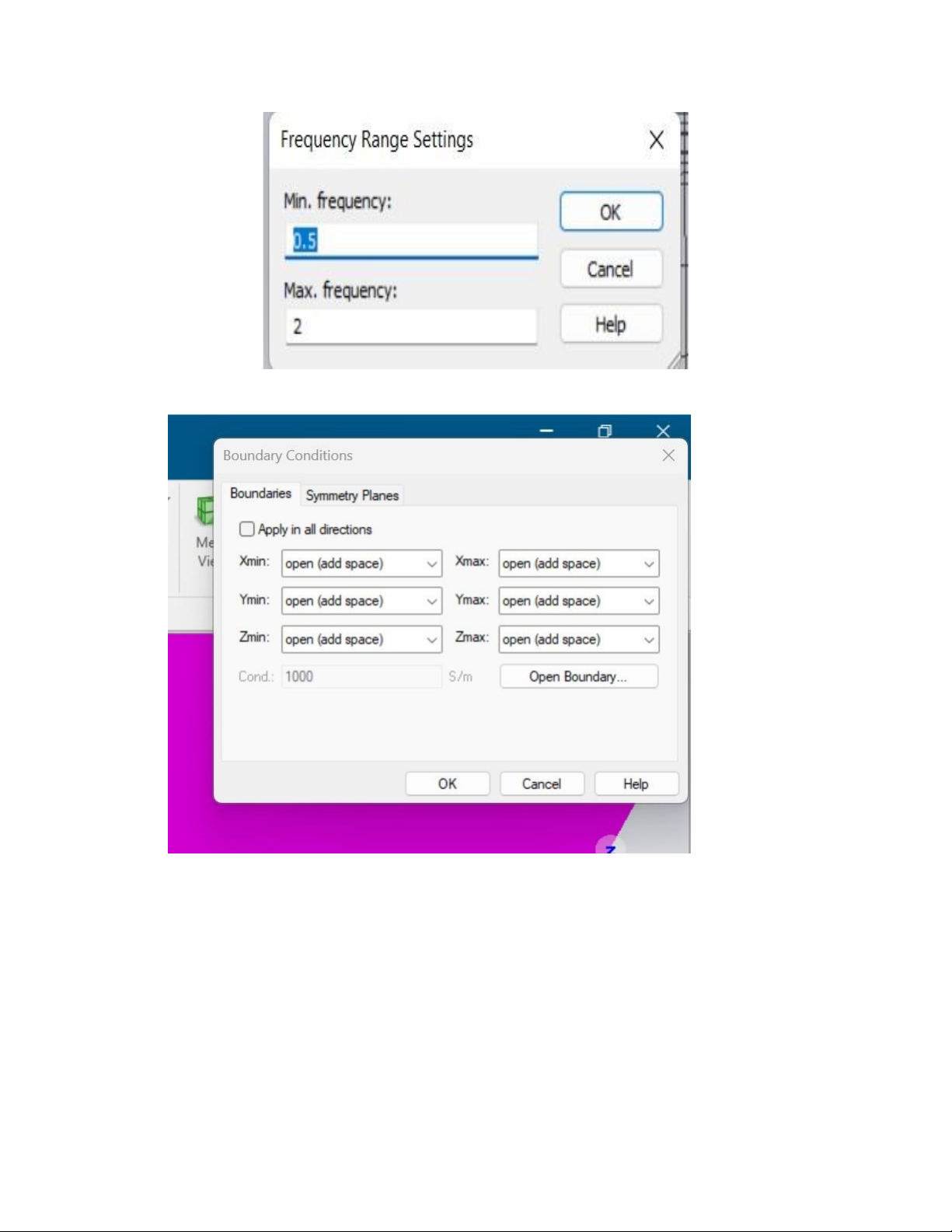

- Dải tần: Dải tần chọn từ 0.5 đến 2 GHz

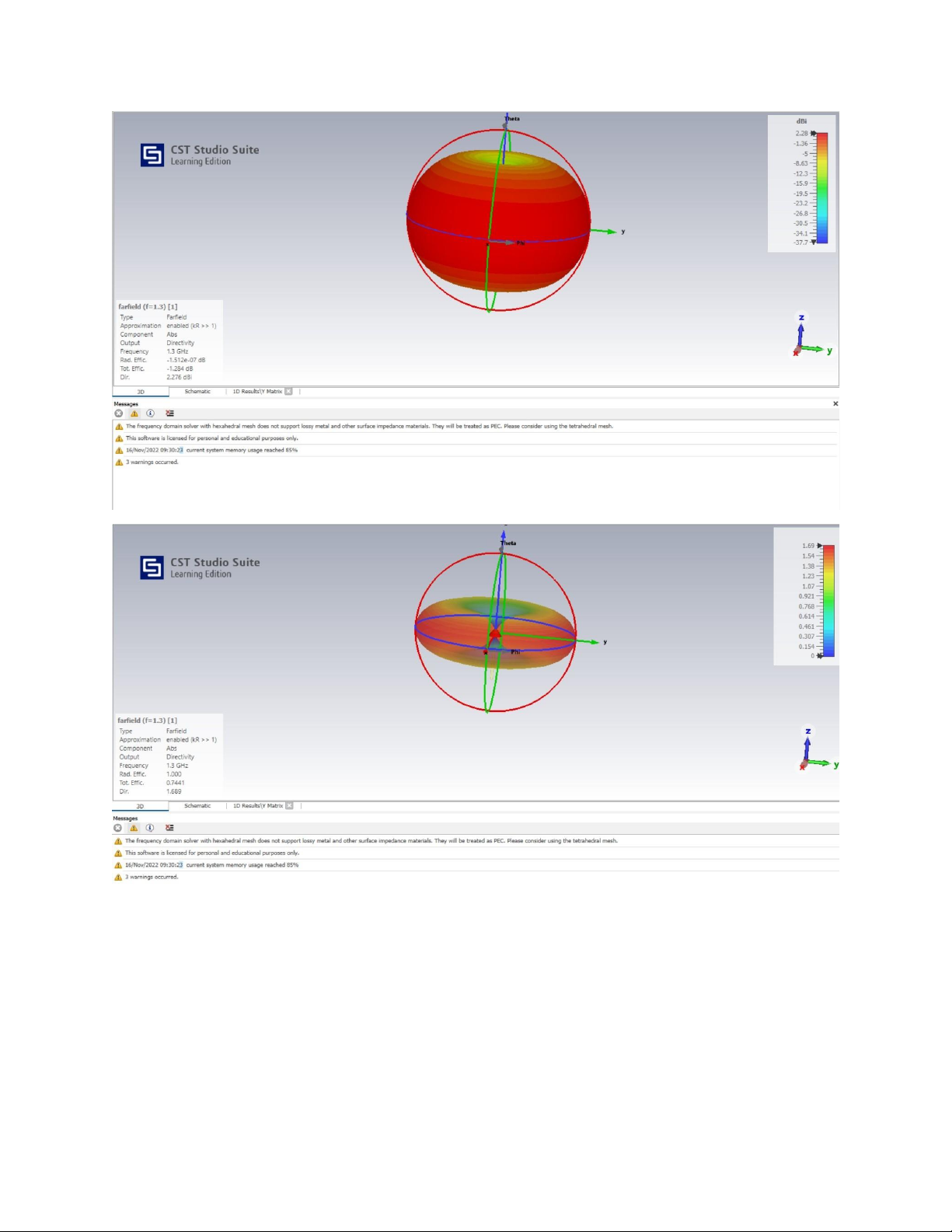

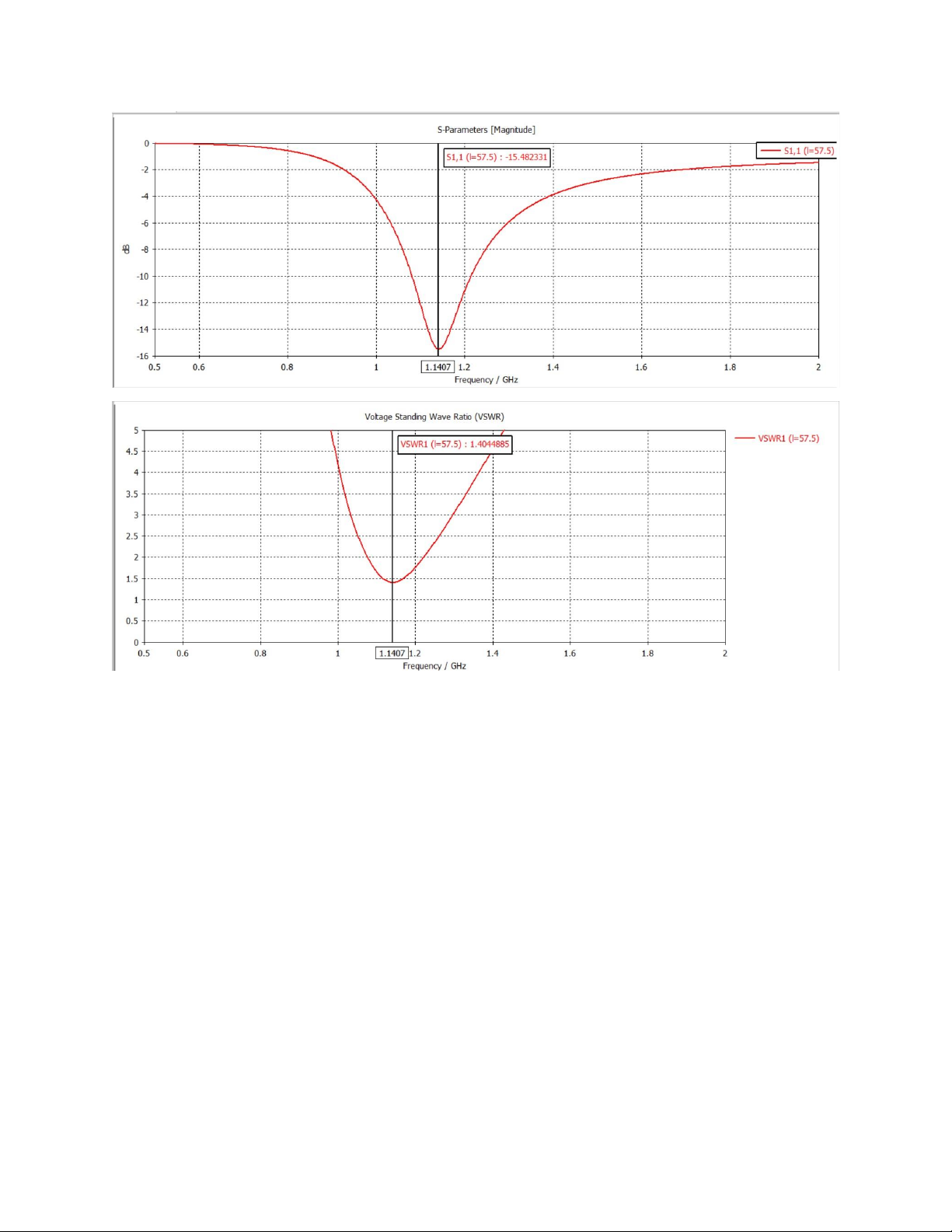

- Boundary: Chọn mọi hướng (open add space): - Mesh: - Hiển thị kết quả: Kết quả lần 1:
Ta thấy hiệu suất tổng chỉ đạt 74%
3. Tối ưu tham số thiết kế:
Kết quả cho thấy phối hợp trở kháng không đạt tại 1.3(MHz), mà thấp hơn cho nên
muốn tần số tăng => bước sóng giảm => độ dài từng nhánh giảm.

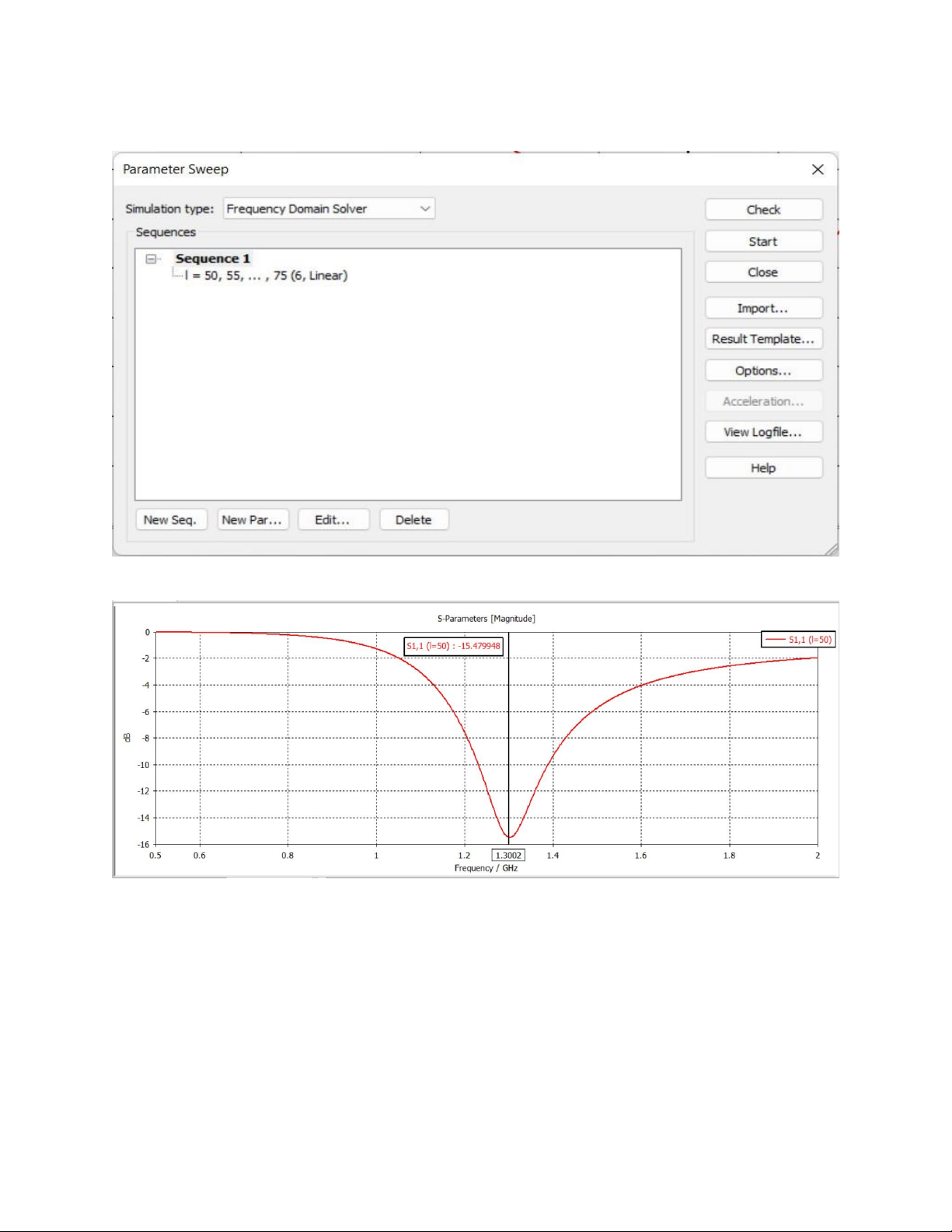

Cài Par.Sweep chạy từ 50 đến 75 với bước nhảy là 5

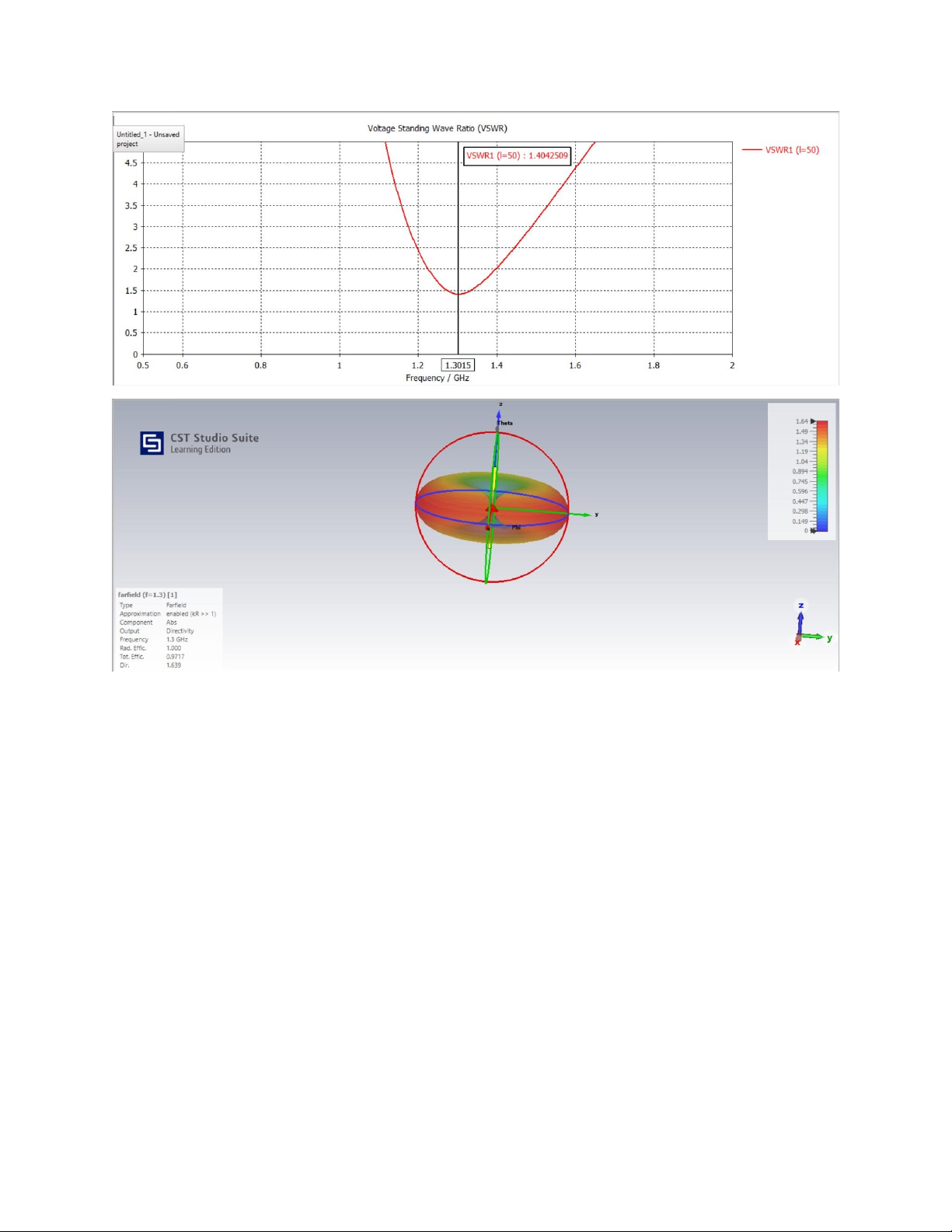

Kết quả duyệt lần tiếp theo:
Ta thấy hiệu suất tổng của anten đã đạt được khoảng 97%
Vậy sau khi thực tối ưu hóa thiết kế anten chấn tử đối xứng tại tần số 1.3 (MHz)
(với khoảng cách giữa 2 nhánh s = 2 mm, bán kính chấn tử r = 1.5 mm)m thì ta
được kết quả chiều dài chấn tử l=50mm

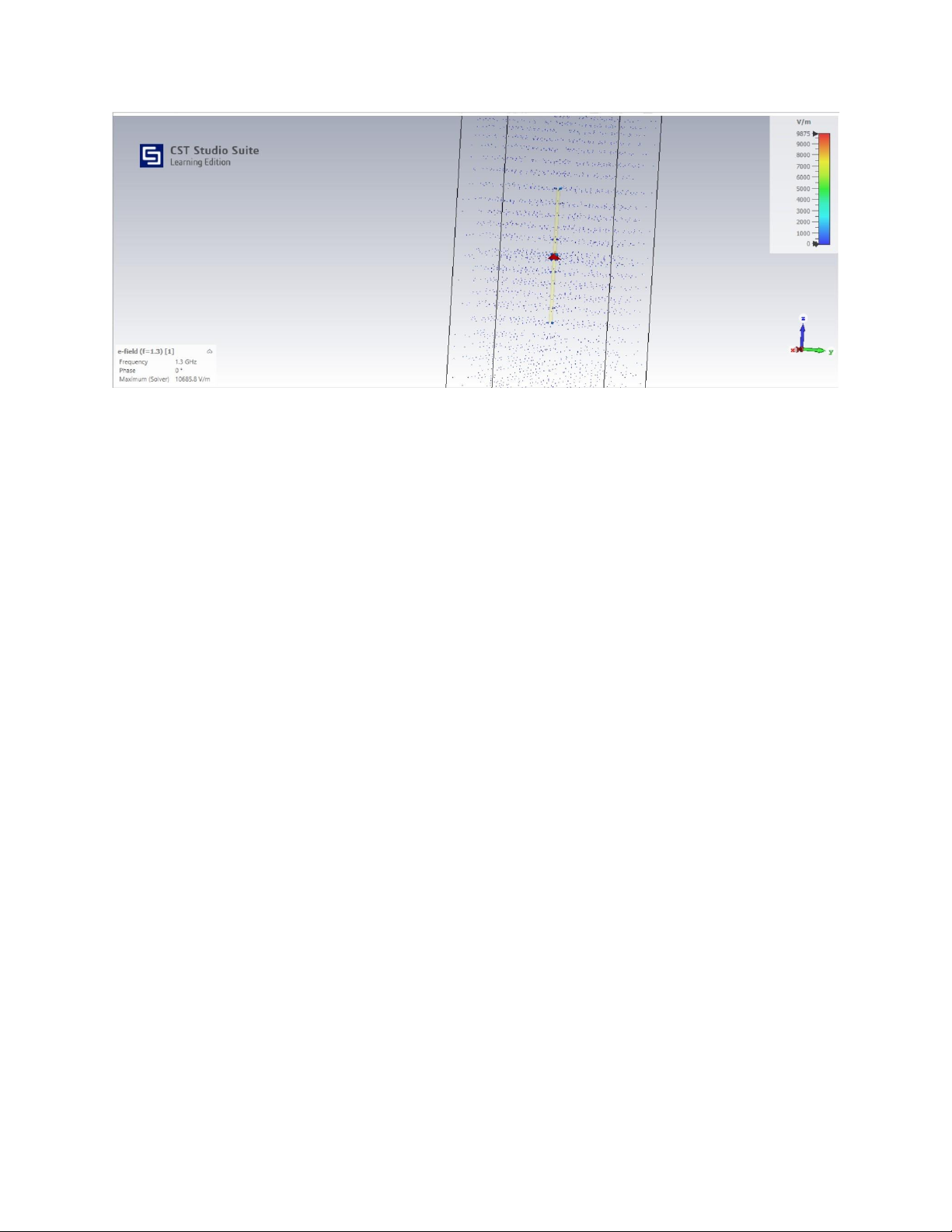

4. Phân tích kết quảTrường E-field:
