1.Ý tưởng:
-Mã hóa trạng thái đầu vào lần lượt bằng 4 bit
ABCD, sử dụng LED 7 thanh để hiện từng giá trị
đầu vào
- Sử dụng bộ so sánh để so sánh các giá trị đầu vào -
Sử dụng bộ đếm 4 bit và đếm số lần nhập để biết số
lần nhập sai để hiện đèn cảnh báo
-Sử dụng đèn LED để báo hiện đèn cảnh báo, đèn
mở cửa đóng hay mở
=> Đếm đủ 4 lần nhập vào mới kiểm tra sai/đúng

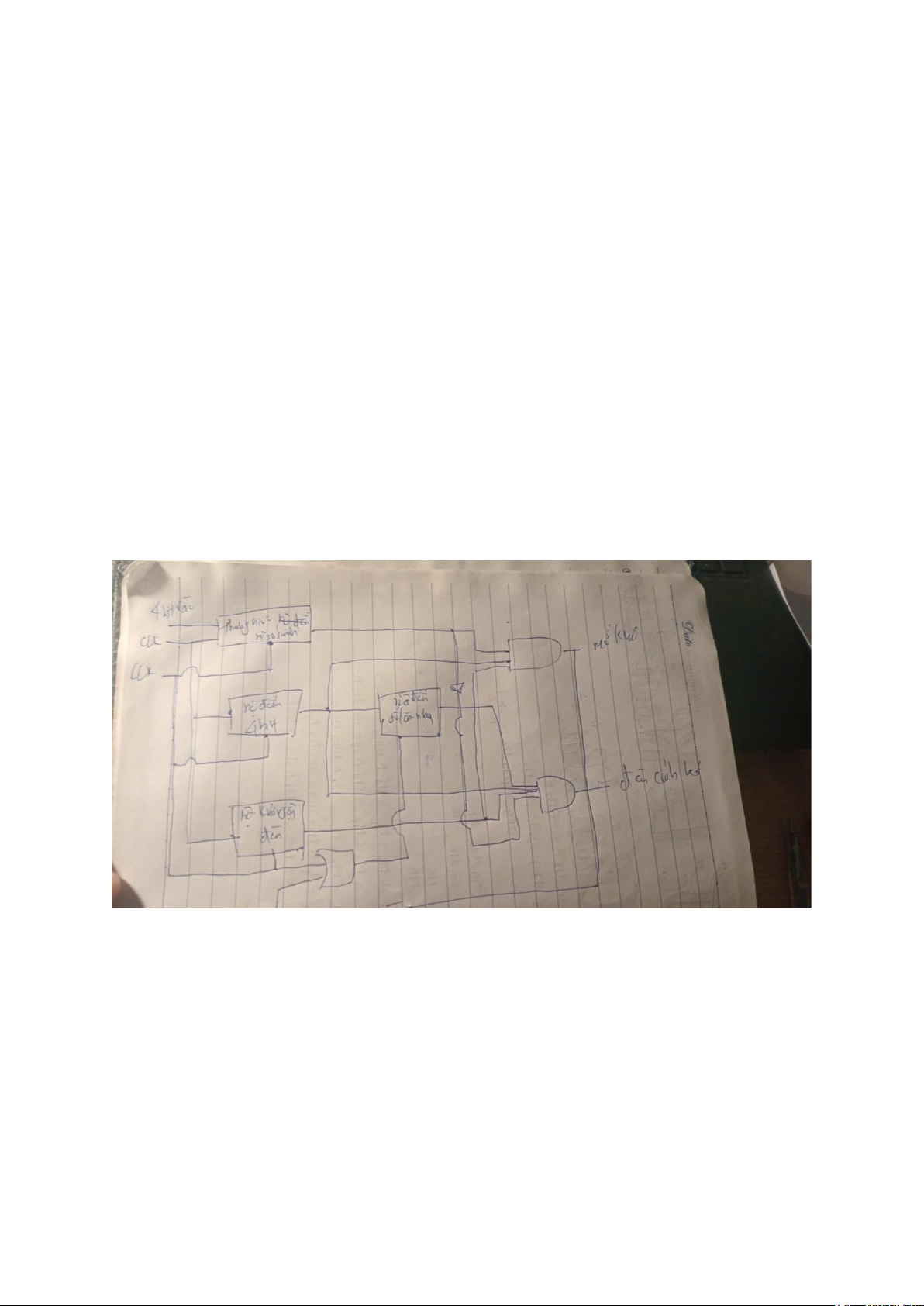

2.Triển khai ý tưởng mạch:
+Đèn mở khóa khi đáp ứng so sánh đúng bộ mật
khẩu(2-0-2-3), đếm đủ 4 bit
+Đèn cảnh báo khi đếm đủ 2 lần, so sánh sai
Bảng chuyển trạng thái:
Trạng
thái
Đầu vào
(4 bit)
Bộ
đếm
lần
nhập
Kết
quả
so
sánh
LED
báo
mở
cửa
LED
báo
nhập
sai
Hành
động
tiếp
theo
Chờ
nhập
0000 -
1111
0
-
Tắt
Tắt
Chờ
đủ 4
bit
Đang
nhập
0000 -
1111
1-3
-
Tắt
Tắt
Chờ
thêm
bit
So
sánh
đúng
2023
4
Đúng
Sáng
Tắt
Mở
cửa,
reset
trạng
thái
Sai
lần 1
00002022,
2024-
1111
4
Sai
Tắt
Tắt
Reset
thanh
ghi,
nhập
lại
Sai
lần 2
0000-
2022,
4
Sai
Tắt
Sáng
Khóa
mạch
2024-
1111
hoặc
báo
lỗi

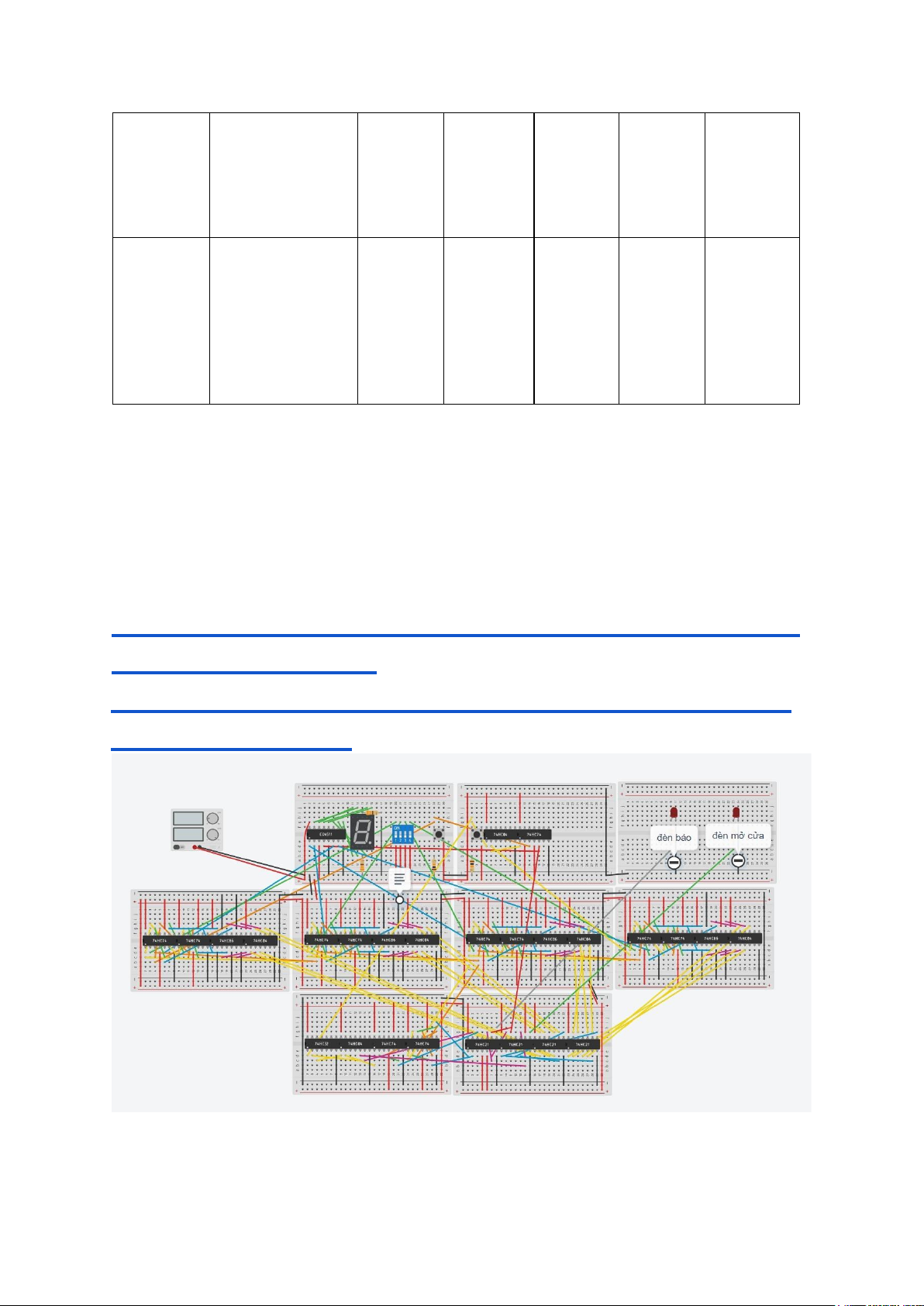

3.Triển khai ý tưởng mạch lên tinker cad: Link
mạch:
https://www.tinkercad.com/things/cPxMWwrRPTm
-thit-k-mch-h-thng?
sharecode=_1we9cd7eHuC5hurV_YK48u1Uc1ZnA
YTDtwkYN9-3SU
Chạy thử mạch:(gắn trong tệp teams)
Trường hợp 1: Nhập đúng (2-0-2-3)(tương ứng 4 làn
nhập):
Trường hợp 2: Nhập sai 2 lần liên tiếp( tương ứng
với 8 lần nhập)
