Báo cáo ồ án mạch số
Đề tài: Thiết kế mạch ếm hoạt ộng theo chu trình sau: 0-3-1-7-9-13-4-0. Hiển thị kết
quả ra Led 7 oạn. Trình bày hoạt ộng của mạch và giản ồ dạng sóng.
1. Hoạt ộng của mạch Sử dụng:
• Ic 74HC112 cho quá trình ếm logic.
• Ic 7432, 7408 và 4511 cho hiển thị led 7 oạn.

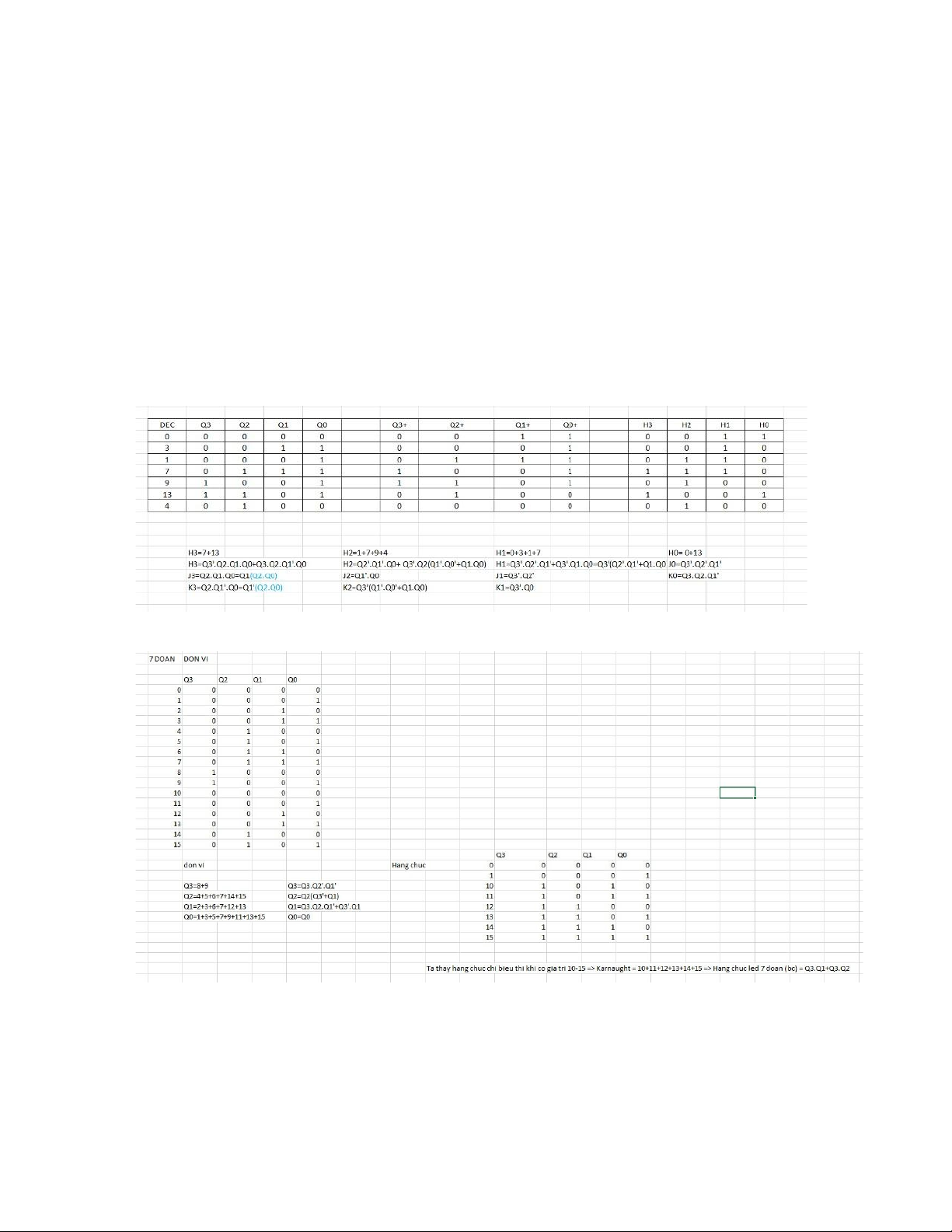

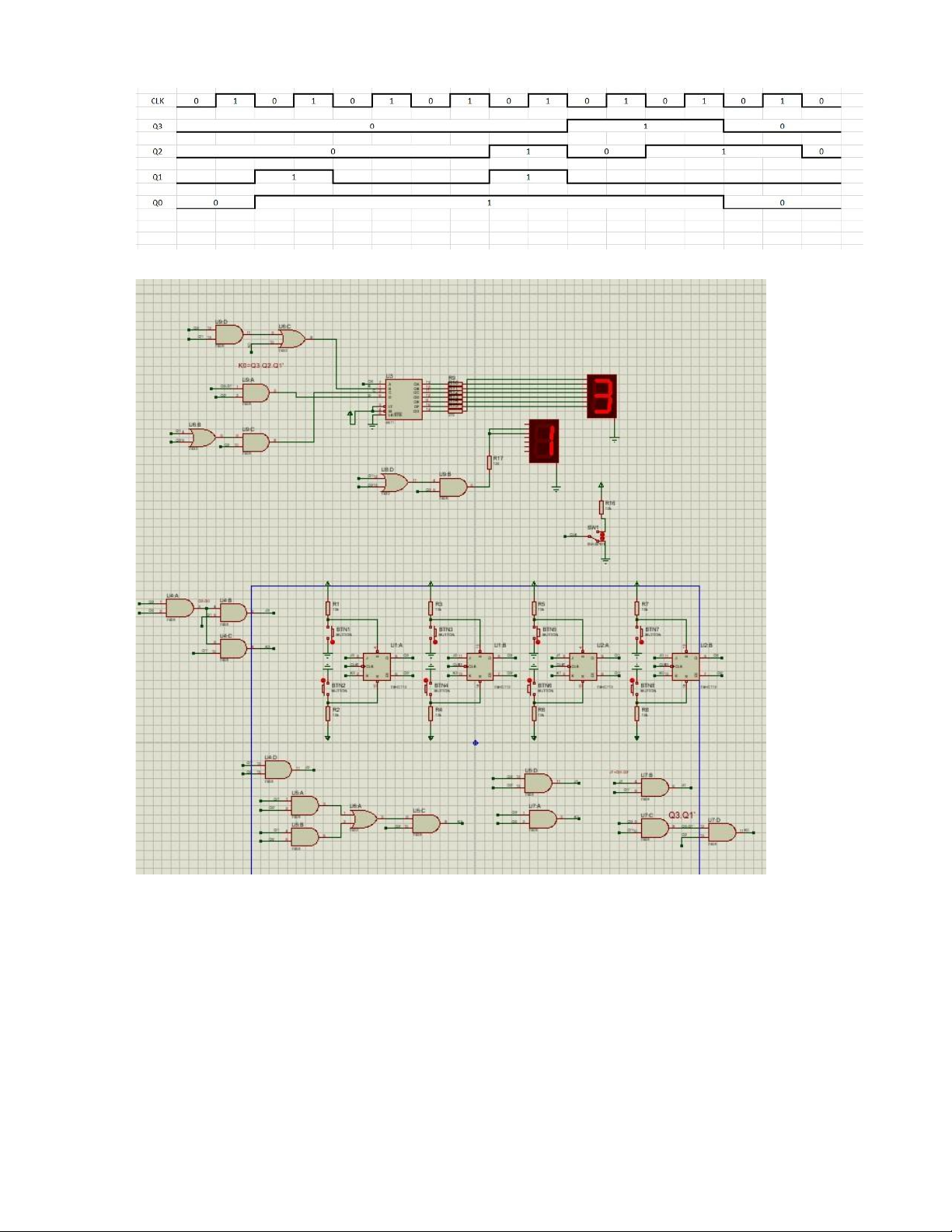

• Led 7 oạn, công tắc hành trình và nút ấn ể pre-set. Quá trình ếm: Hiển thị led 7 oạn: 2. Giản ồ sóng:
3. Mạch lắp ráp trên protues:
