TRƯỜNG ĐẠI HỌC CẦN THƠ CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
KHOA CÔNG NGHỆ Độc lập - Tự do - Hạnh phúc -------------
ĐỀ THI HẾT MÔN MẠCH SỐ -
CT136 HKI – 2019-2020
Thời gian : 90 phút - Sinh viên không ược xem tài liệu NỘI DUNG ĐỀ THI Câu 1: (5.0 iểm)
Cho hàm F và giản ồ xung cho các tín hiệu ngõ vào A, B, C và D (với A là MSB) như hình 1. Hình 1
a) Hãy viết hàm F ở dạng ∑, ∏ và dạng ầy ủ.
b) Rút gọn và thực hiện hàm F bằng cách dùng toàn cổng NAND 2 ngõ vào.
c) Hãy thiết kế hàm F bằng cách dùng mạch a hợp 8 1 và các cổng logic thích hợp
d) Hãy thiết kế hàm F bằng cách dùng mạch giải mã 4 16 có ngõ ra tích cực mức cao và các cổng logic thích hợp.
Câu 2: (2.0 iểm) – Cho sơ ồ mạch iện như hình 2
a. Lập bảng trạng thái logic cho 8 xung Ck. Giả sử trạng thái ban ầu của QAQBQC là 000, QA MSB.
b. Vẽ giản ồ dạng sóng các ngõ ra QAQBQC tương ứng với 8 xung Ck. Câu 3: (3,0 iểm) Hình 3

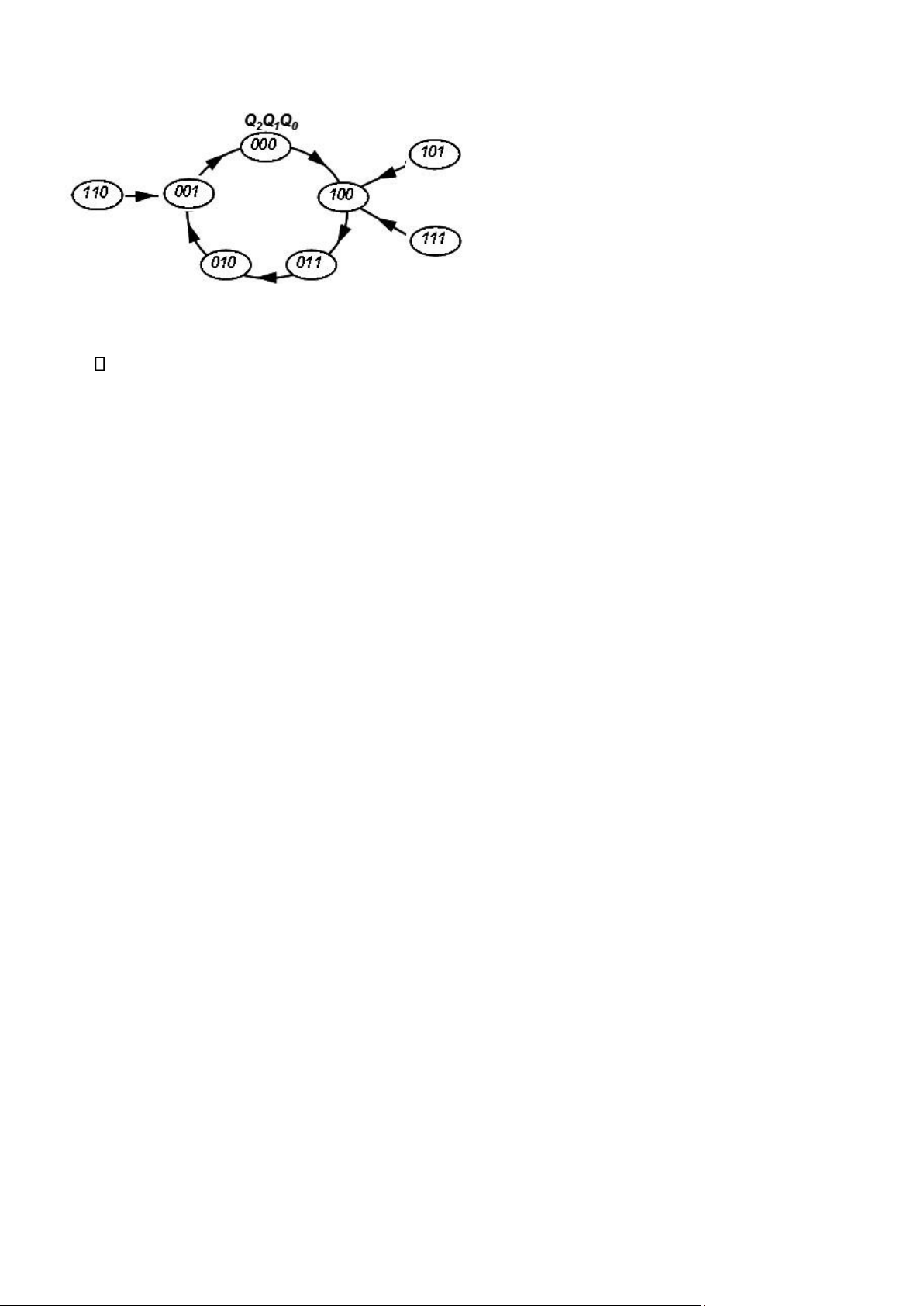

Hãy thiết kế mạch ếm ồng bộ dùng T-FF hoặc JK-FF, các cổng logic thích hợp, xung Ck tác ộng
cạnh lên và chu trình hoạt ộng của bộ ếm ược mô tả như hình 3. Giả sử Q2Q1Q0 là các ngõ ra với
Q2 MSB và trạng thái ngõ ra ặt trước của bộ ếm Q2Q1Q0 là 000.
