BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA CƠ KHÍ CHẾ TẠO MÁY BÁO CÁO TT CÔNG NGHỆ NHỰA
Giảng viên hướng dẫn : THS. TRẦN MINH THẾ UYÊN
Sinh viên thực tập: PHẠM ĐỨC NAM MSSV: 2114410 STT: 10
Lớp: 21144 CL3A
Lớp học phần: ST4_04CLC lOMoAR cPSD| 58794847 Mục lục
1.KHUÔN ÉP NHỰA..........................................................................................................................1
1.1.KHUÔN 2 TẤM ............................................................................................................................1
1.2.KHUÔN 3 TẤM.............................................................................................................................1 1.
3.MỘT SỐ HÌNH ẢNH VỀ KHUÔN ÉP NHỰA
..........................................................................1
2.MÁY TRỘN NHỰA.............................................................................................................................14 2. 1.CẤU
TẠO.....................................................................................................................................14
2.2NGUYÊN LÝ HOẠT ĐỘNG.......................................................................................................14
2.3.MỘT SỐ HÌNH ẢNH VỀ MÁY ÉP NHỰA...............................................................................14 lOMoAR cPSD| 58794847 1. KHUÔN ÉP NHỰA 1.1KHUÔN 2 TẤM
Khuôn ép nhựa 2 tấm là thiết bị để tạo hình sản phẩm nhựa gồm 2 phần chính tấm cố định và tấm di chuyển. Cấu tạo
khuôn ép nhựa 2 tấm gồm: vòng định vị, bạc cuống phun, tấm kẹp âm, khe kẹp khuôn, tấm khuôn âm, đinh dẫn hướng,
tấm khuôn dương, bạc dẫn hướng, tấm đỡ, tấm lói trên, tấm đẩy, tấm kẹp dương, lòng khuôn, kênh làm nguội, lõi, ty lói, ty hồi, trụ đỡ. 1.2KHUÔN 3 TẤM
Khuôn 3 tấm là khuôn ép phun dùng hệ thống kênh dẫn nguội, kênh dẫn được bố trí trên hai mặt
phẳng và khi mở khuôn thì có một khoảng mở để lấy sản phẩm ra và khoảng mở kia để lấy kênh nhựa.
Cấu tạo của khuôn ba tấm gồm: tấm kẹp âm phu, tấm kẹp âm, tấm giật đuôi keo, tấm khuôn âm, tấm
bưng lói, tấm dương, tấm đỡ dương, thanh đệm, tấm lói trên, tâm lói dưới, tâm kẹp dương, insert âm,
bạc lói, insert dương, đinh dẫn hướng, bạc dẫn hướng, đinh đo, ty kéo, bulong chặn, ty dẫn hướng lói,
ty hồi, chốt lói runner, ty giữ runner, bạc ty giữa runner, bạc dẫn hướng, dẫn hướng bạc bơm keo, bạc
bơm keo, vòng định vị, bộ định vị côn, khóa nhựa.

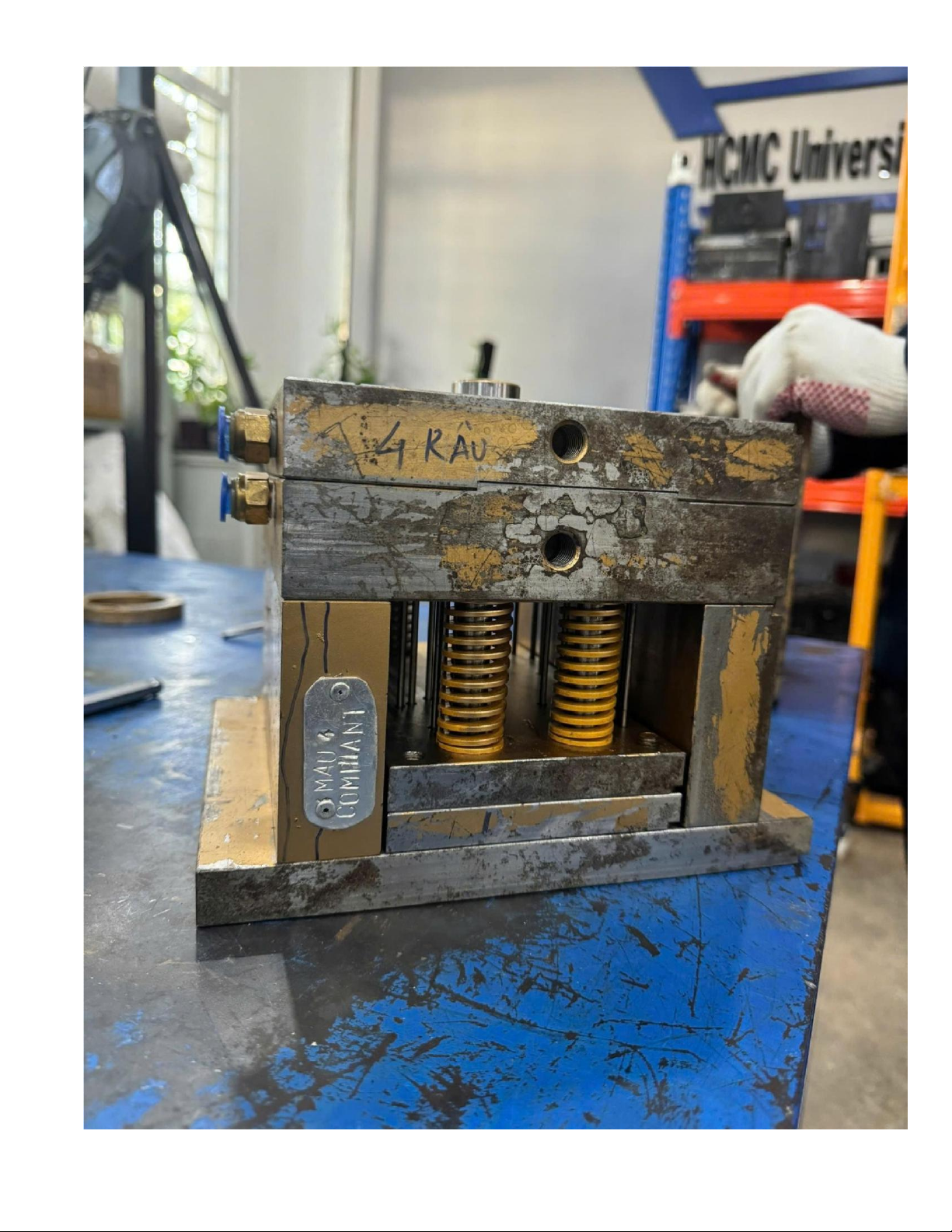

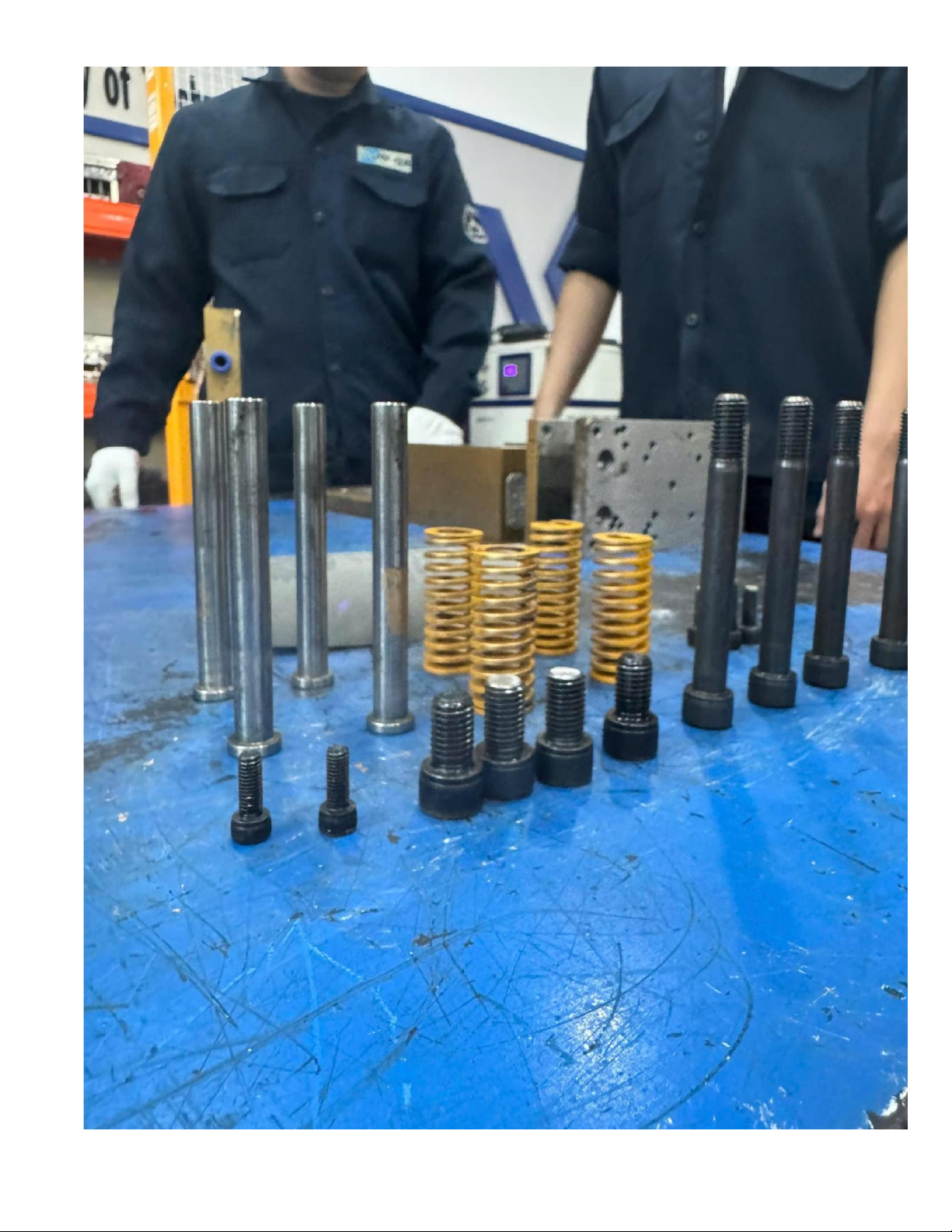

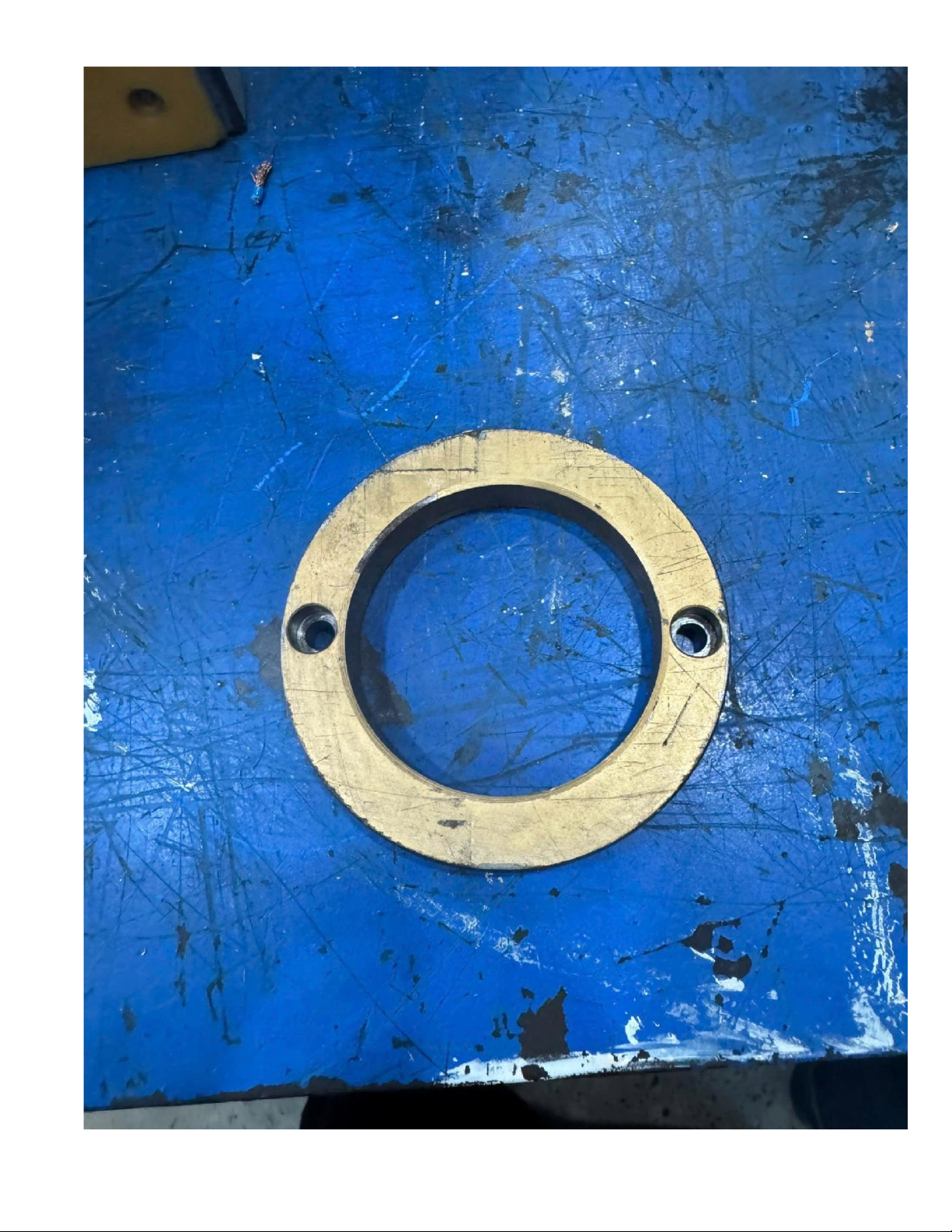

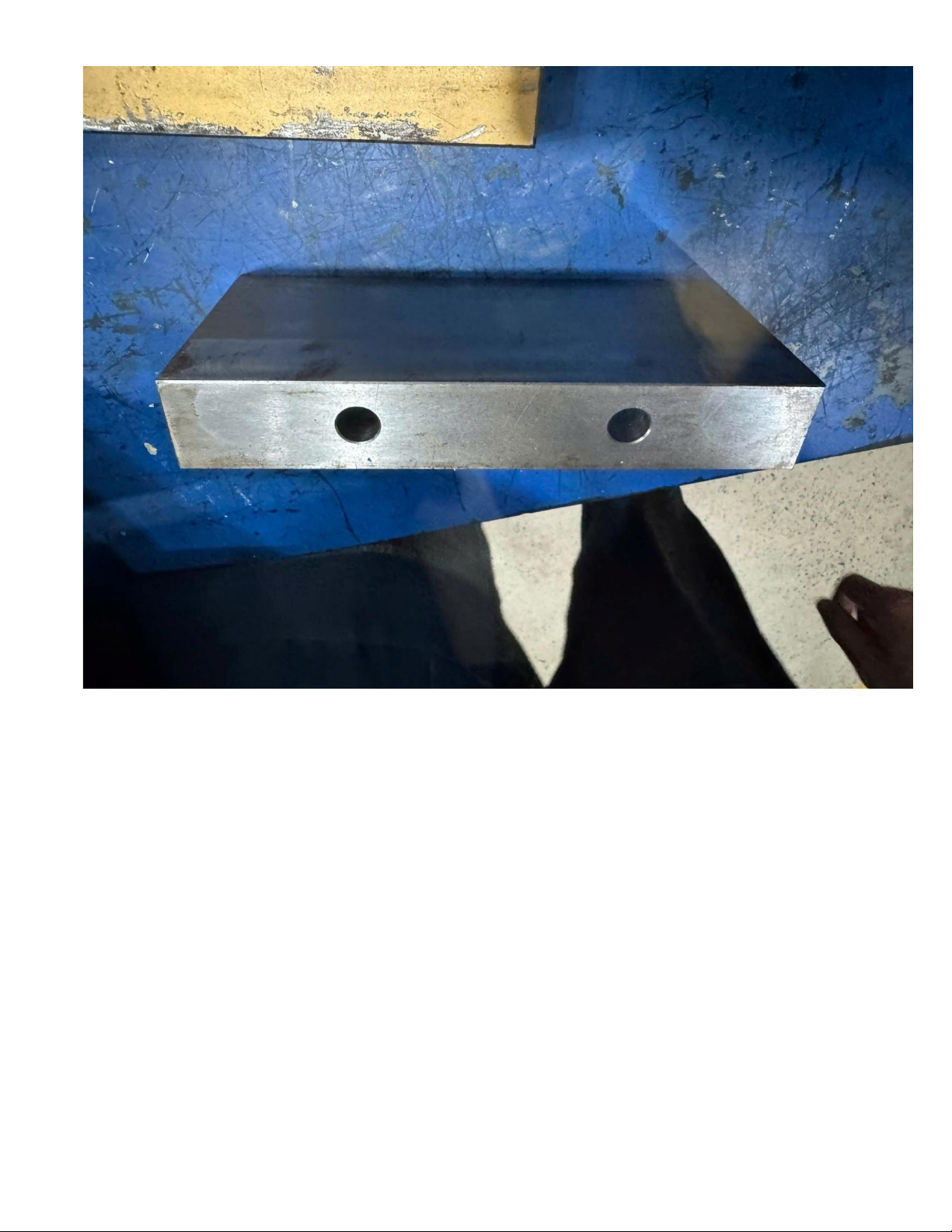

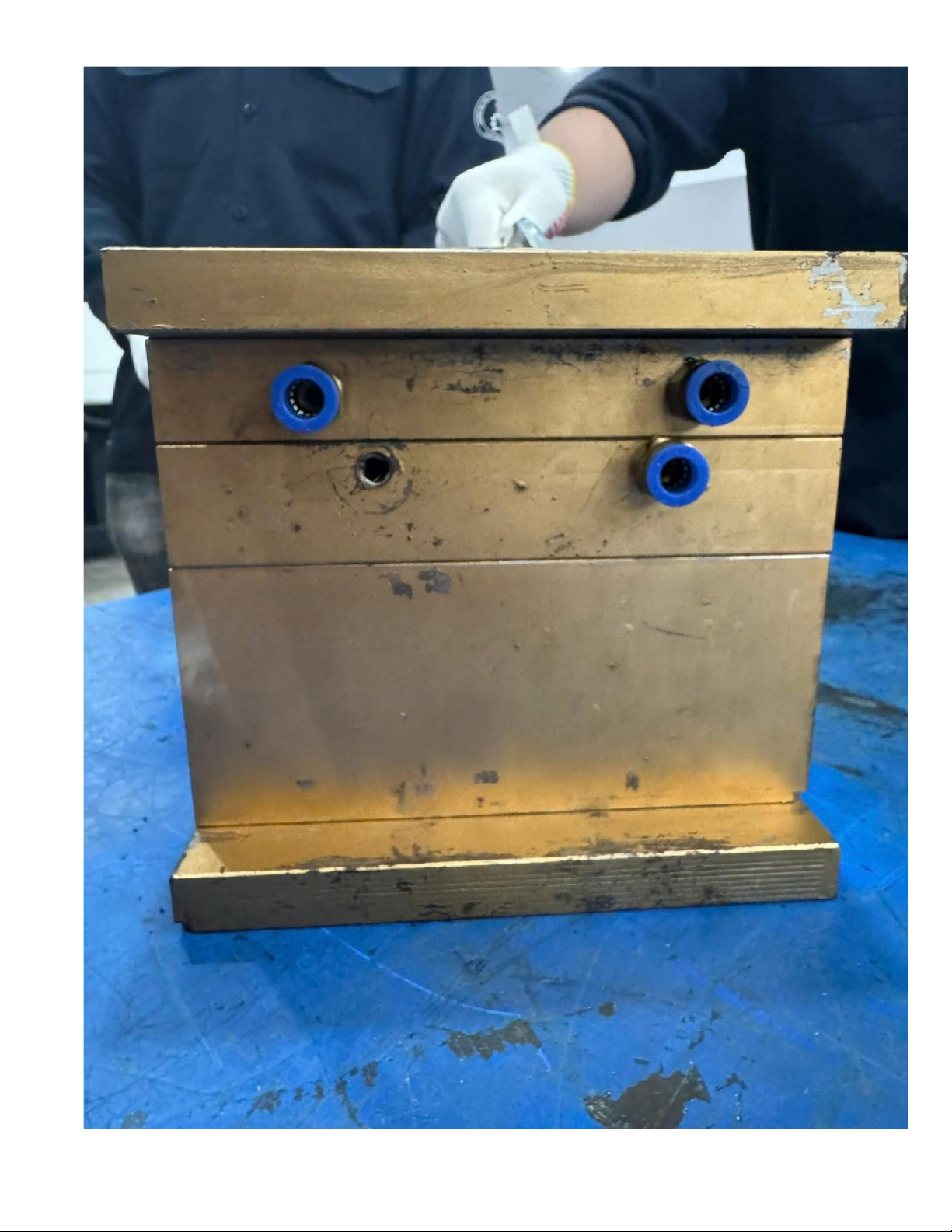

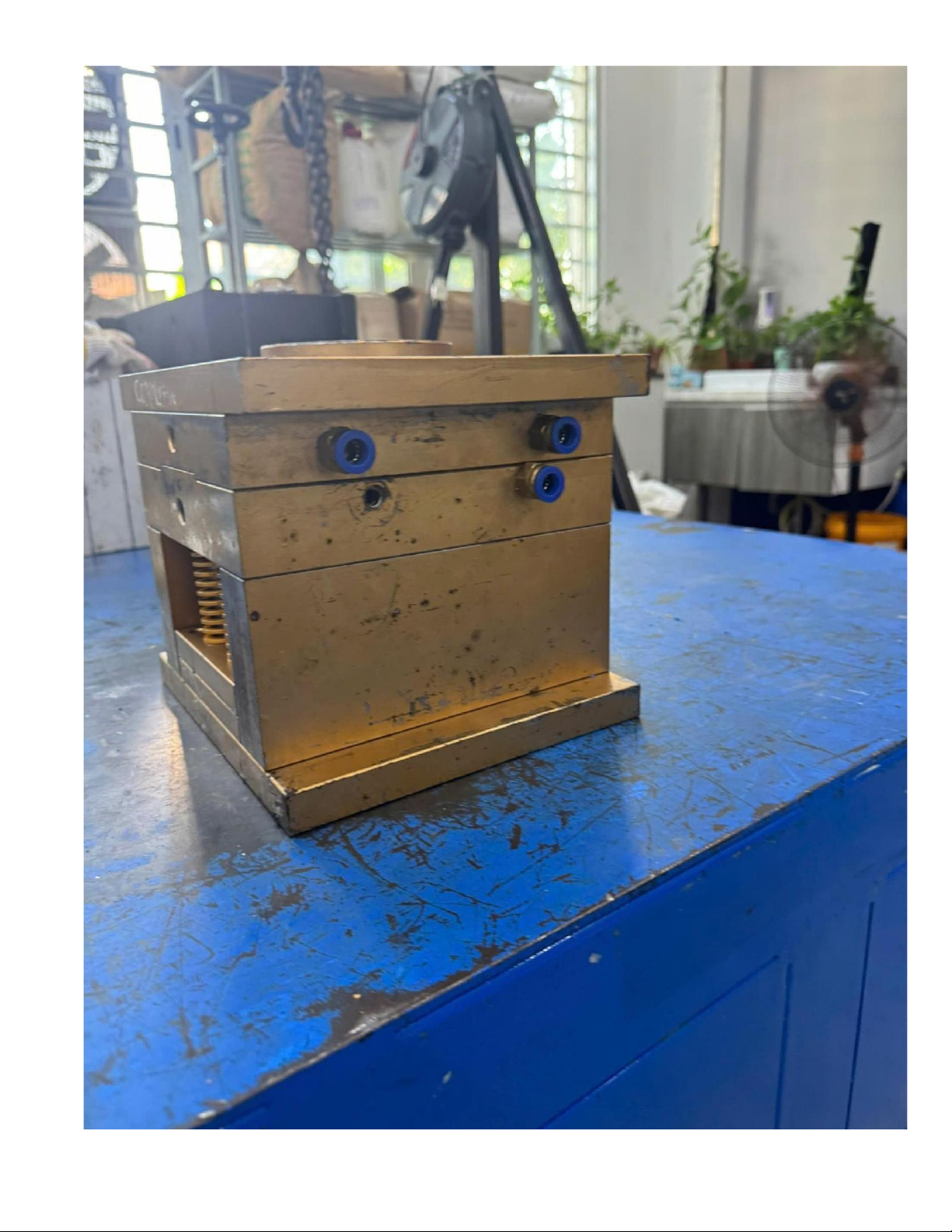

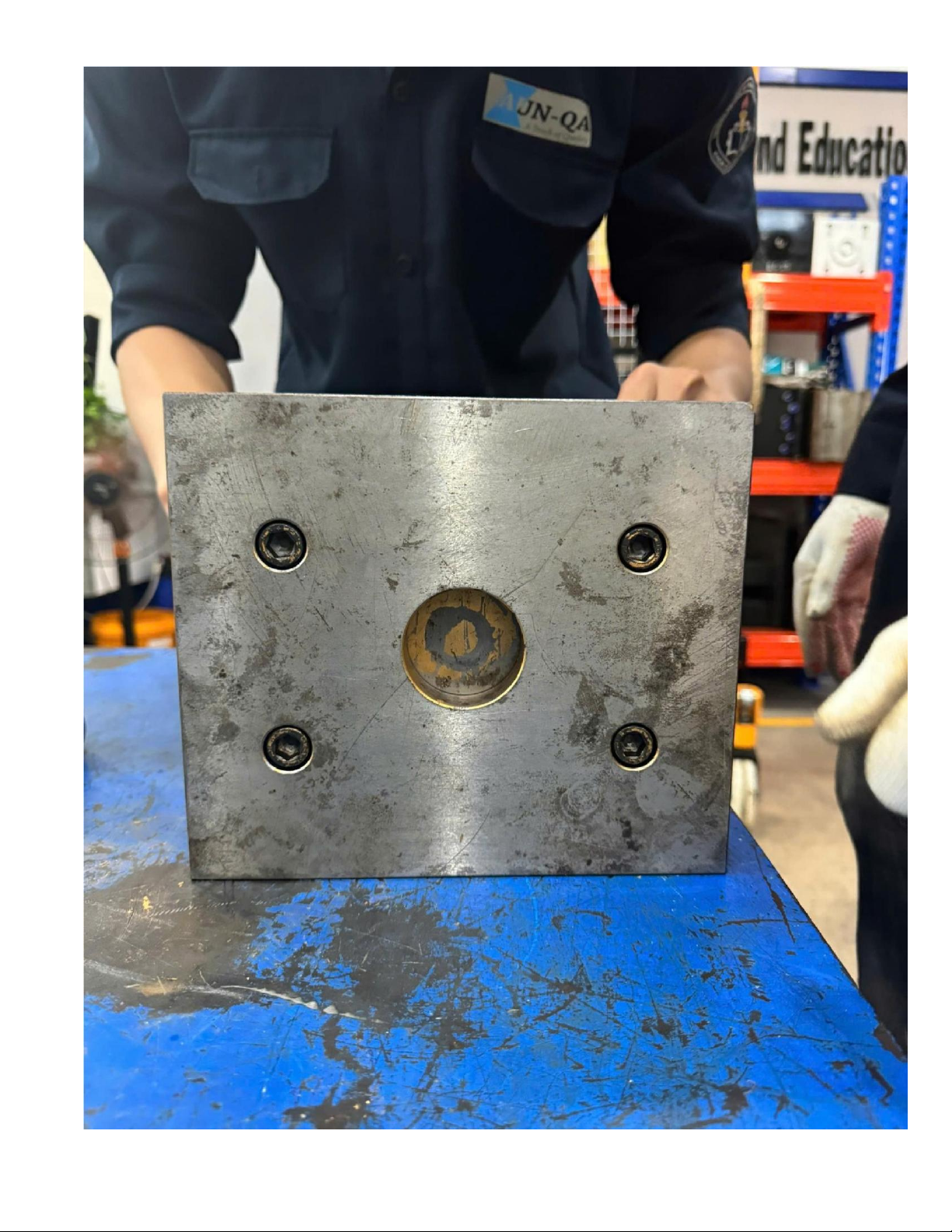

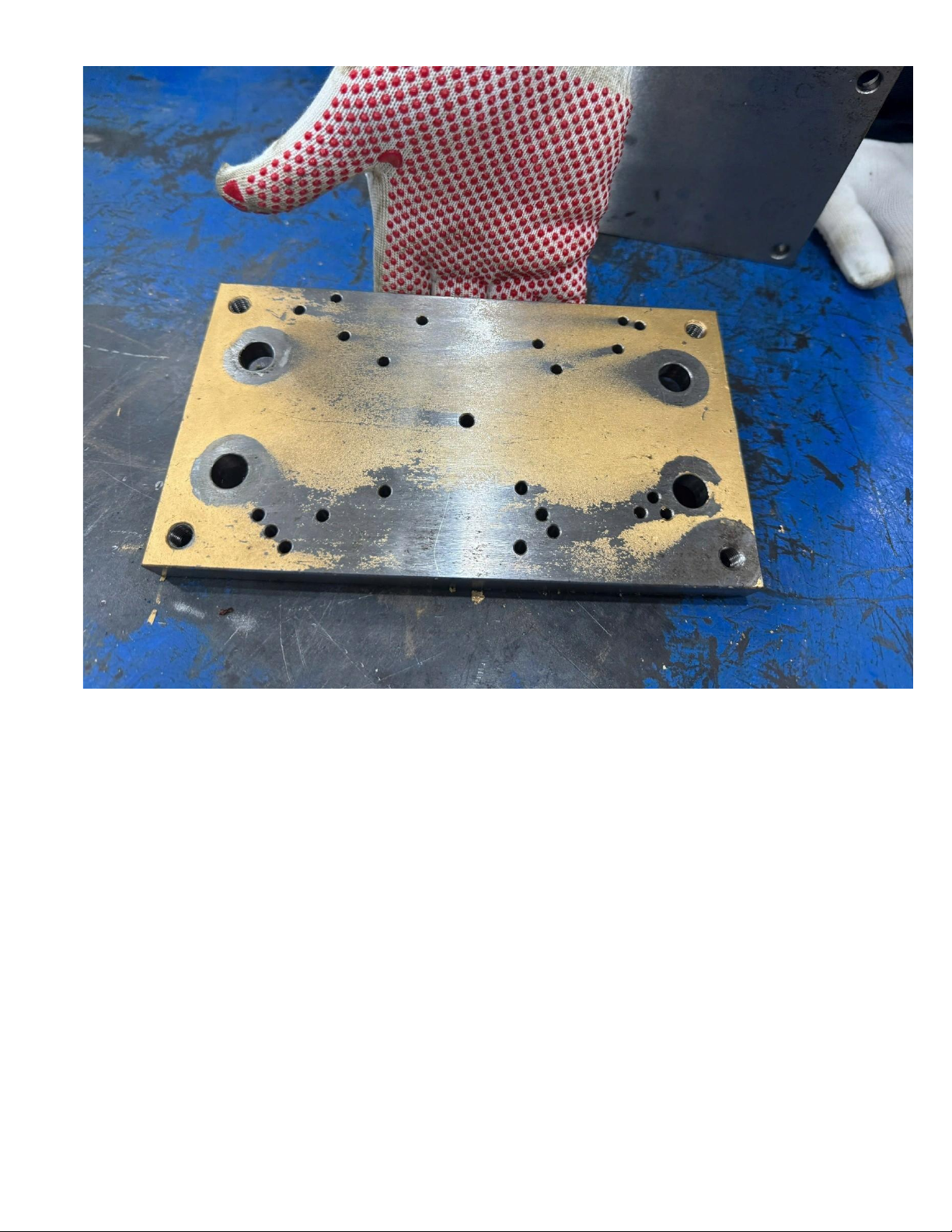

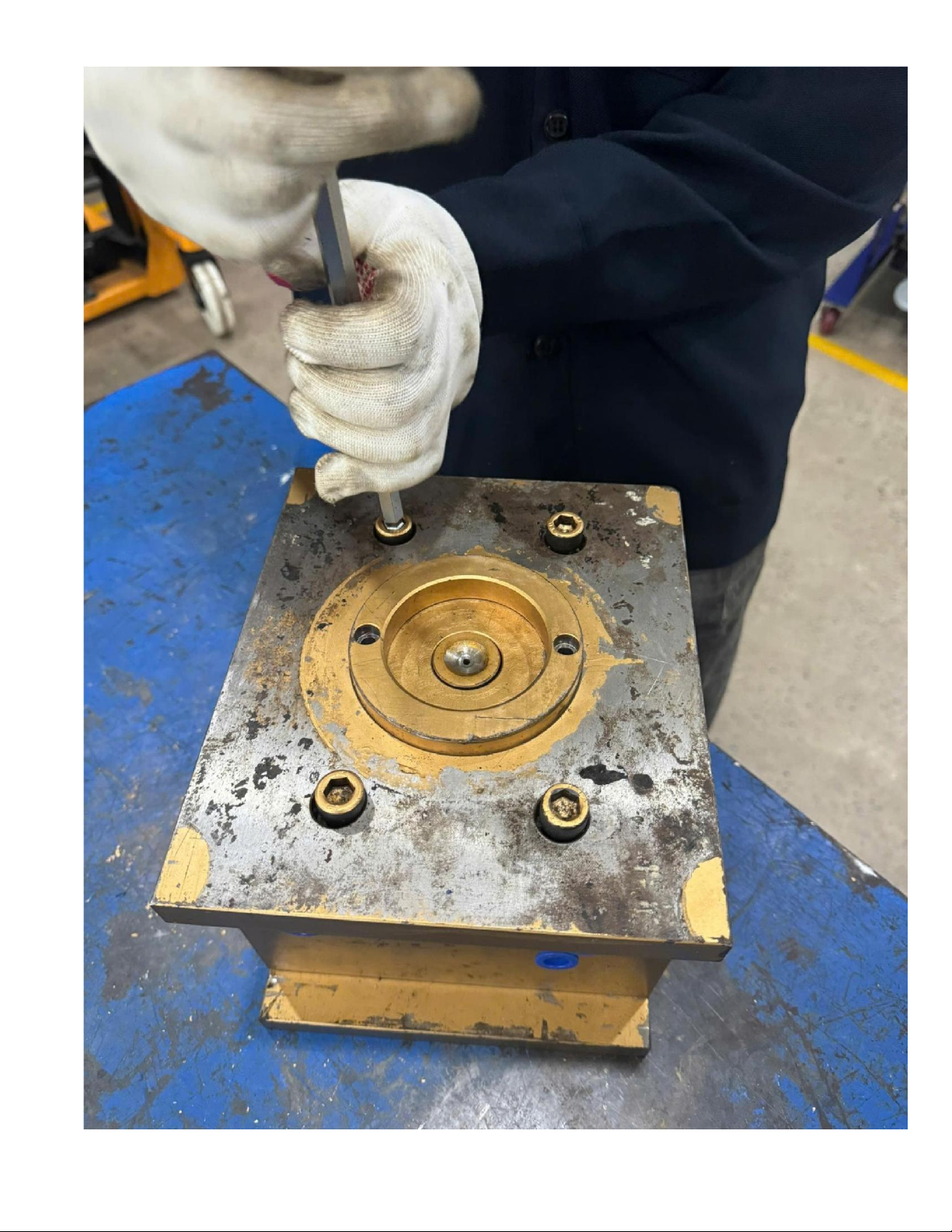

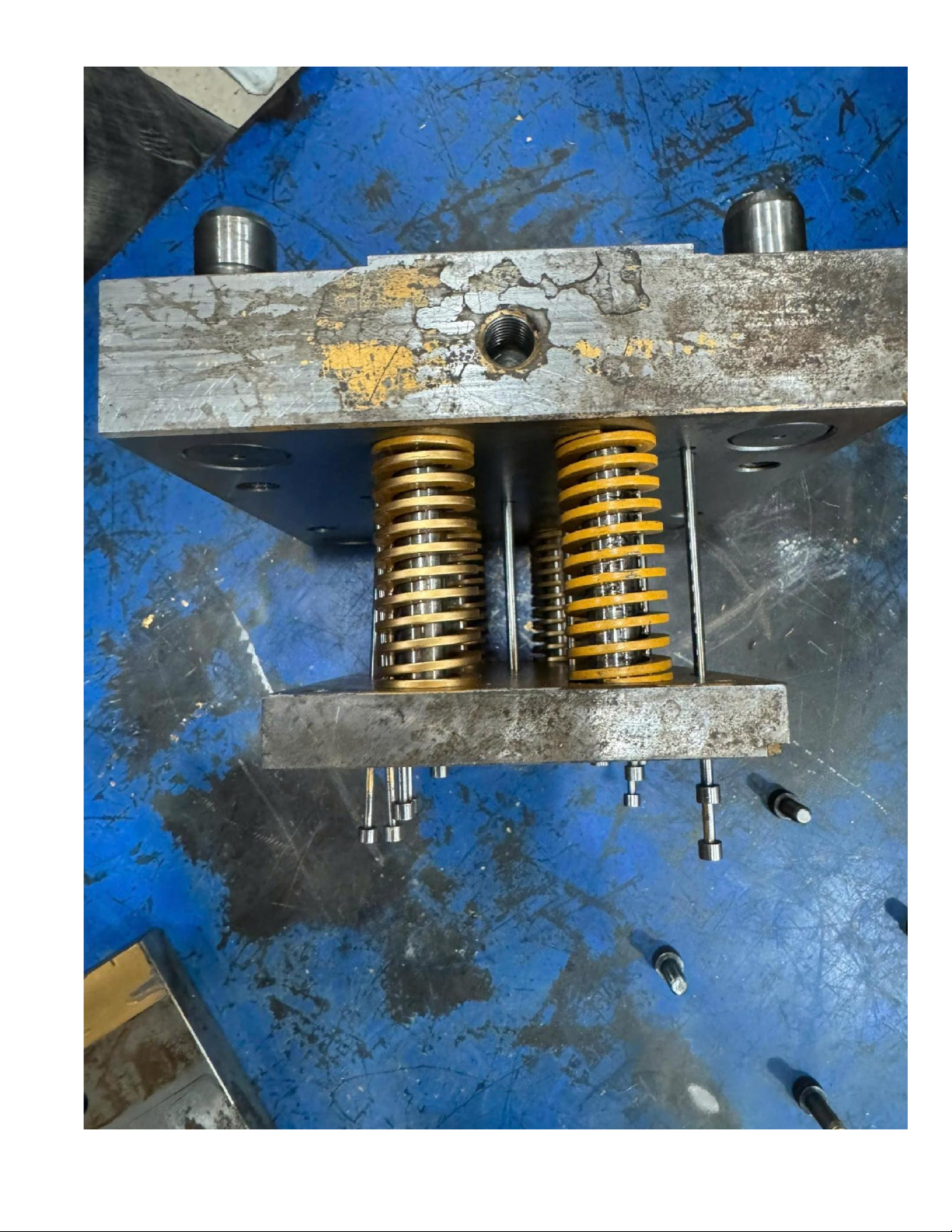

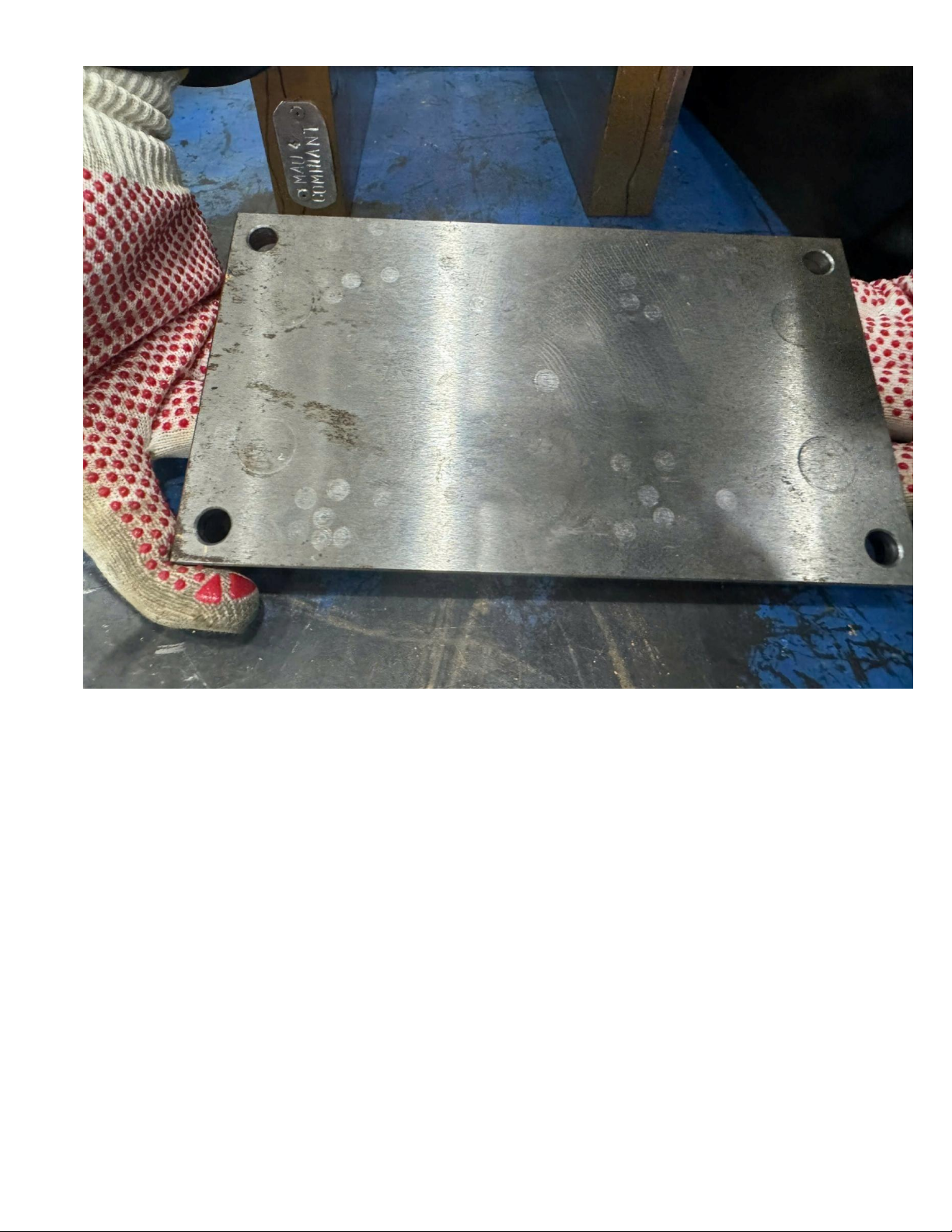

1.3MỌT SỐ HÌNH ẢNH VỀ KHUÔN ÉP NHỰA lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 2. MÁY TRỘN NHỰA
Máy trộn nhựa hay còn gọi là thùng trộn là thiết bị vô cùng quan trọng và không thể thiếu trong ngành sản xuất
nhựa. Để có thể thu được các loại nhựa thành phẩm thì cần phải trải qua quá trình xử lý và chế biến khá phức tạp.
Nhờ hoạt động của máy trộn hạt nhựa mà các nguyên liệu được trộn đều hơn trong quá trình vận hành. 2.1CẤU TẠO
Thân hình tròn, bên trên phần giữa là hình phễu. Phần cuối là hình lăng trụ bên trong gắn trục vít. Bên ngoài trục
vít là lòng ống hình trụ giúp trục vít tải nguyên liệu hình thẳng đứng và phun trào lên đế trộn. Bốn chân trụ vững
chắc giúp máy trộn cố định, hạn chế rung lắc trong quá trình vận hành. Motor là bộ phận quan trọng thứ 2, motor
khỏe mạnh giúp máy trộn vận hành tốt, không bị đứng máy trong quá trình trộn
2.2NGUYÊN LÝ HOẠT ĐỘNG
Đầu tiên, hạt nhựa được đưa vào phễu nạp liệu. Sau đó trục vít nằm ngang đưa vào trong ống lăn trụ. Tiếp theo,
trục vít tải sẽ hút nguyên liệu lên cao, phun trào theo dòng nước phun. Chu kỳ xoay tròn như vậy sẽ lặp lại tới khi
nguyên liệu được trộn đều và xả thành phẩm ra phẫu xả liệu.

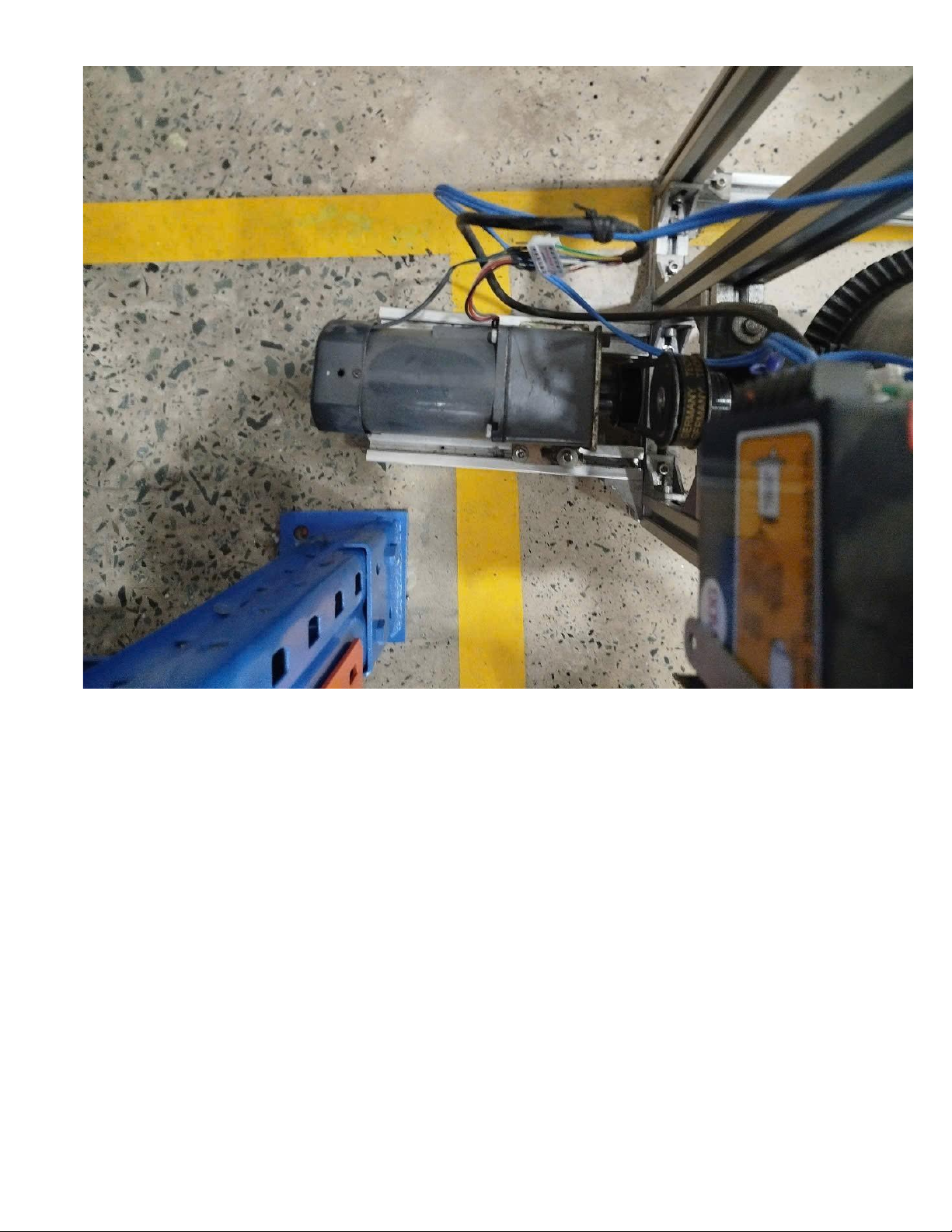

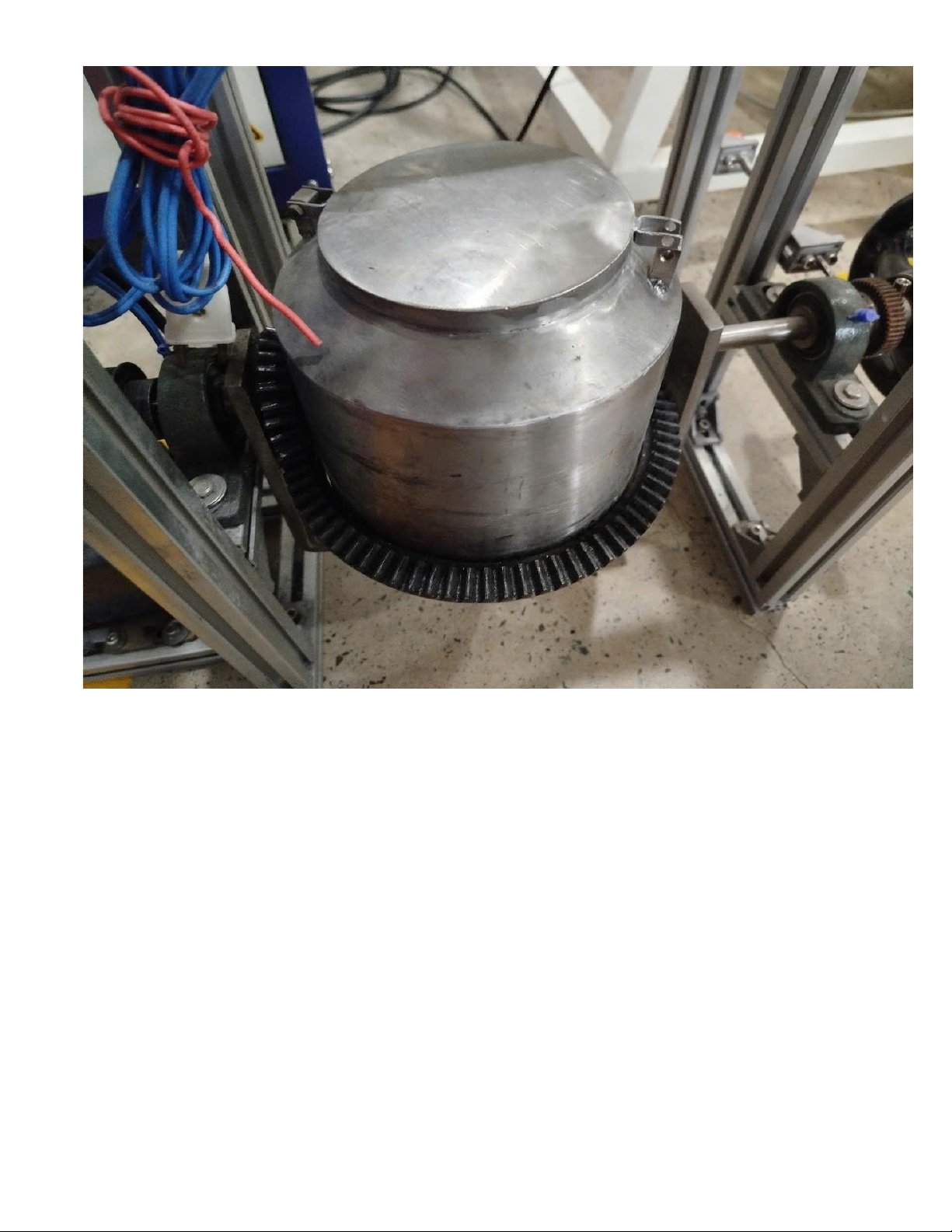

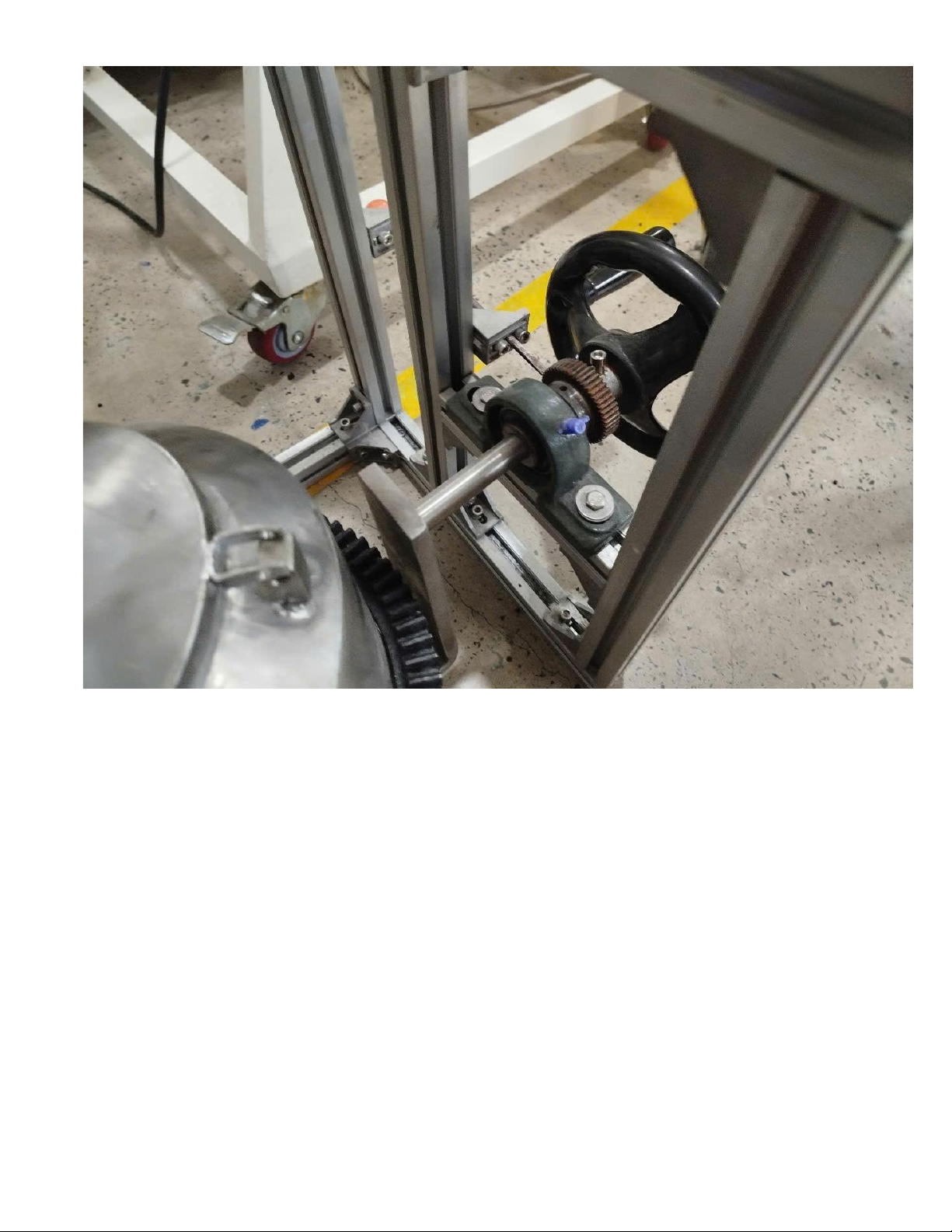

2.3MỘT SỐ HÌNH ẢNH VỀ MÁY TRỘN NHỰA lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847 lOMoAR cPSD| 58794847
