Lab 1. Basic Show Com Các lệnh hiển thị cơ bản Stand-Alone Lab: Hiển thị các lệnh cơ
bản Tổng quan
Sử dụng các lệnh hiển thị cơ bản. Các lệnh này được sử dụng để hiển thị thông tin về trạng
thái hoặc cấu hình của thiết bị Cisco. Định cấu hình Router1 với các cài đặt thích hợp. Cấu trúc liên kết

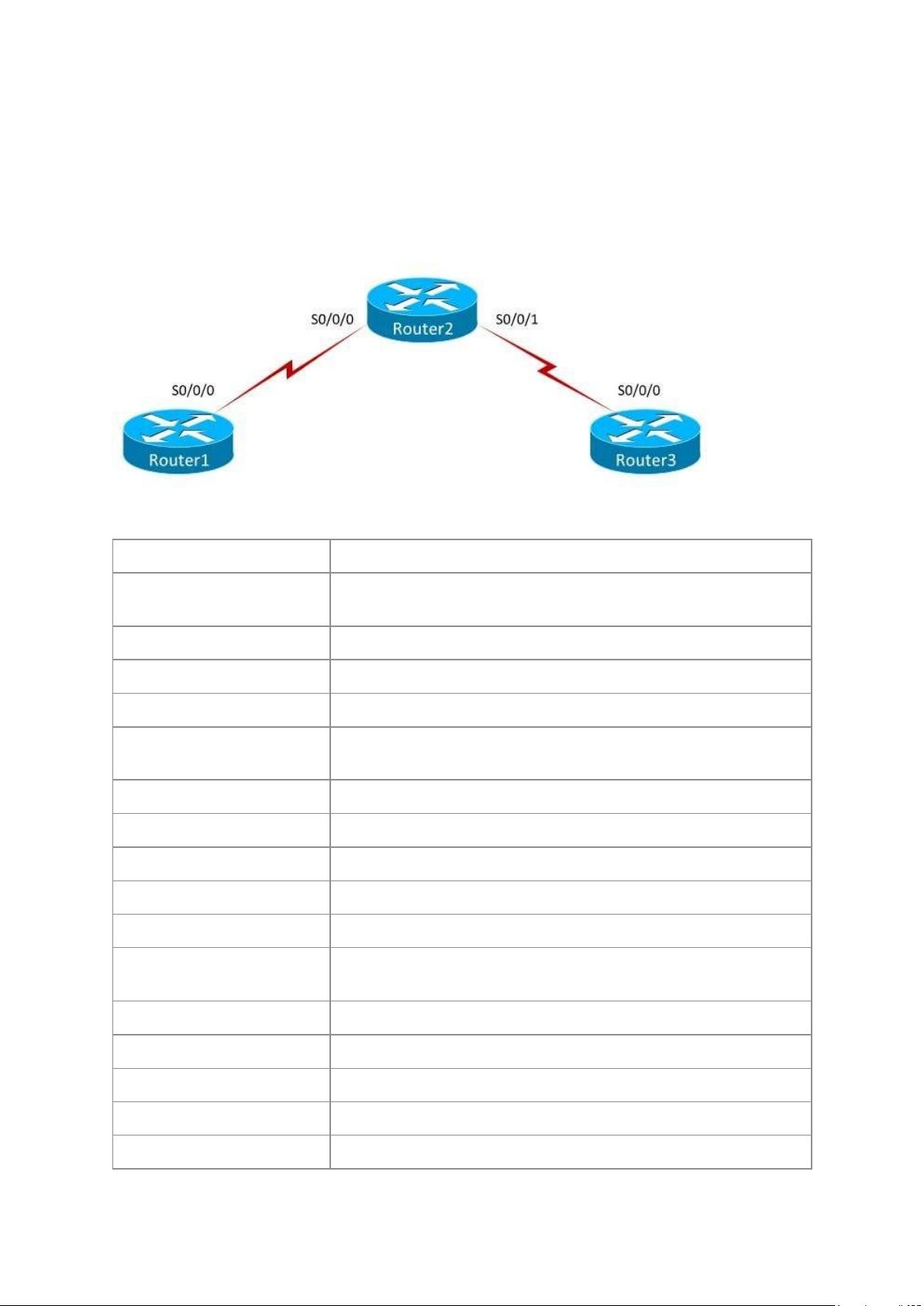

Sơ đồ cấu trúc liên kết bên dưới thể hiện NetMap trong Simulator
Tóm tắt lệnh Lệnh Mô tả
bộ đồng hồ hh:mm:ss ngày thá đặt đồng hồ phần mềm hệ thống ng năm
cấu hình thiết bị đầu cuối
vào chế độ cấu hình toàn cầu từ chế độ EXEC đặc quyền cho phép
vào chế độ EXEC đặc quyền kết thúc
kết thúc và thoát khỏi chế độ cấu hình
kích thước lịch sử số dòng
đặt số lượng lệnh đã ban hành trước đó được lưu trữ trong bộ đệm lịc h sử
tên máy chủ tên máy chủ đặt tên thiết bị
bảng điều khiển dòng 0
truy cập chế độ cấu hình dòng console hiển thị đồng hồ
hiển thị đồng hồ hệ thống hiển thị đèn flash
hiển thị thông tin flash khởi động hoặc thẻ PC hiển thị lịch sử
hiển thị các lệnh được nhập trong phiên EXEC hiện tại
hiển thị giao diện[số loại]
hiển thị số liệu thống kê cho tất cả các giao diện được định cấu hình tr ên bộ định tuyến
hiển thị tóm tắt giao diện ip
hiển thị tóm tắt ngắn gọn về trạng thái và cấu hình giao diện hiển thị các giao thức
hiển thị các giao thức Lớp 3 được kích hoạt cho một thiết bị
hiển thị cấu hình đang chạy
hiển thị tập tin cấu hình hoạt động
hiển thị thiết bị đầu cuối
hiển thị cài đặt thiết bị đầu cuối hiện tại hiển thị phiên bản
hiển thị nền tảng phần cứng và phiên bản phần mềm lOMoAR cPSD| 58504431 Lab Tasks
Nhiệm vụ 1: Tìm hiểu các lệnh hiển thị cơ bản
1. Trên Router1, định cấu hình tên máy chủ của Router1.
2. Phát hành chương trình? lệnh sử dụng chức năng trợ giúp của Router1 để xem danh sách
các lệnh hiển thị có thể được đưa ra trên Router1. Tại dấu nhắc ––MORE––, nhấn phím
Phím cách để xem trang thông tin tiếp theo.
3. Hiển thị cấu hình hoạt động trong bộ nhớ. Tại dấu nhắc ––MORE––, nhấn Phím cách để
xem trang thông tin tiếp theo.
4. Hiển thị nội dung của bộ nhớ flash.
5. Hiển thị các lệnh bạn đã đưa ra vẫn được lưu trong bộ nhớ bộ định tuyến.
6. Hiển thị số lượng lệnh có thể được lưu trong bộ đệm lịch sử trên terminal.
7. Hiện tại có bao nhiêu lệnh có thể được lưu trữ trong bộ đệm lịch sử?
8. Cấu hình bộ đệm lịch sử để lưu trữ 100 lệnh.
9. Xác minh số lượng lệnh có thể được lưu trữ trong bộ đệm lịch sử.
10. Nhấn tổ hợp phím Ctrl+P hoặc phím Mũi tên lên để truy xuất một trong các lệnh bạn đã
nhập trước đó. Bạn có thể sử dụng phím Mũi tên lên hoặc phím Mũi tên xuống hoặc bạn
có thể nhấn Ctrl+N hoặc Ctrl+P để điều hướng qua danh sách các lệnh đã nhập trước đó
được lưu trong bộ đệm lịch sử. Các lệnh được lưu trong bộ đệm lịch sử sẽ bị xóa mỗi khi
bạn đăng xuất khỏi thiết bị.
11. Xem trạng thái của các giao thức định tuyến Lớp 3 hiện tại đang chạy trên bộ định tuyến.
Lệnh này hiển thị trạng thái chung và trạng thái giao diện cụ thể của bất kỳ giao thức Lớp 3 nào.
12. Hiển thị thông tin quan trọng như loại nền tảng bộ định tuyến, bản sửa đổi hệ điều hành
(OS), thời gian khởi động lần cuối của hệ điều hành và vị trí tệp, dung lượng bộ nhớ, số
lượng giao diện và thanh ghi cấu hình.
13. Định cấu hình ngày giờ hiện tại trên đồng hồ của Router1. Hãy thực hành sử dụng dấu
chấm hỏi (?) khi bạn tiến hành cài đặt.
14. Xác minh cấu hình cài đặt đồng hồ của Router1.
15. Hiển thị thông tin chi tiết về từng giao diện.
16. Hiển thị thông tin ngắn gọn về trạng thái giao diện trên Router1. lOMoAR cPSD| 58504431
Nhiệm vụ 1: Tìm hiểu các lệnh hiển thị cơ bản

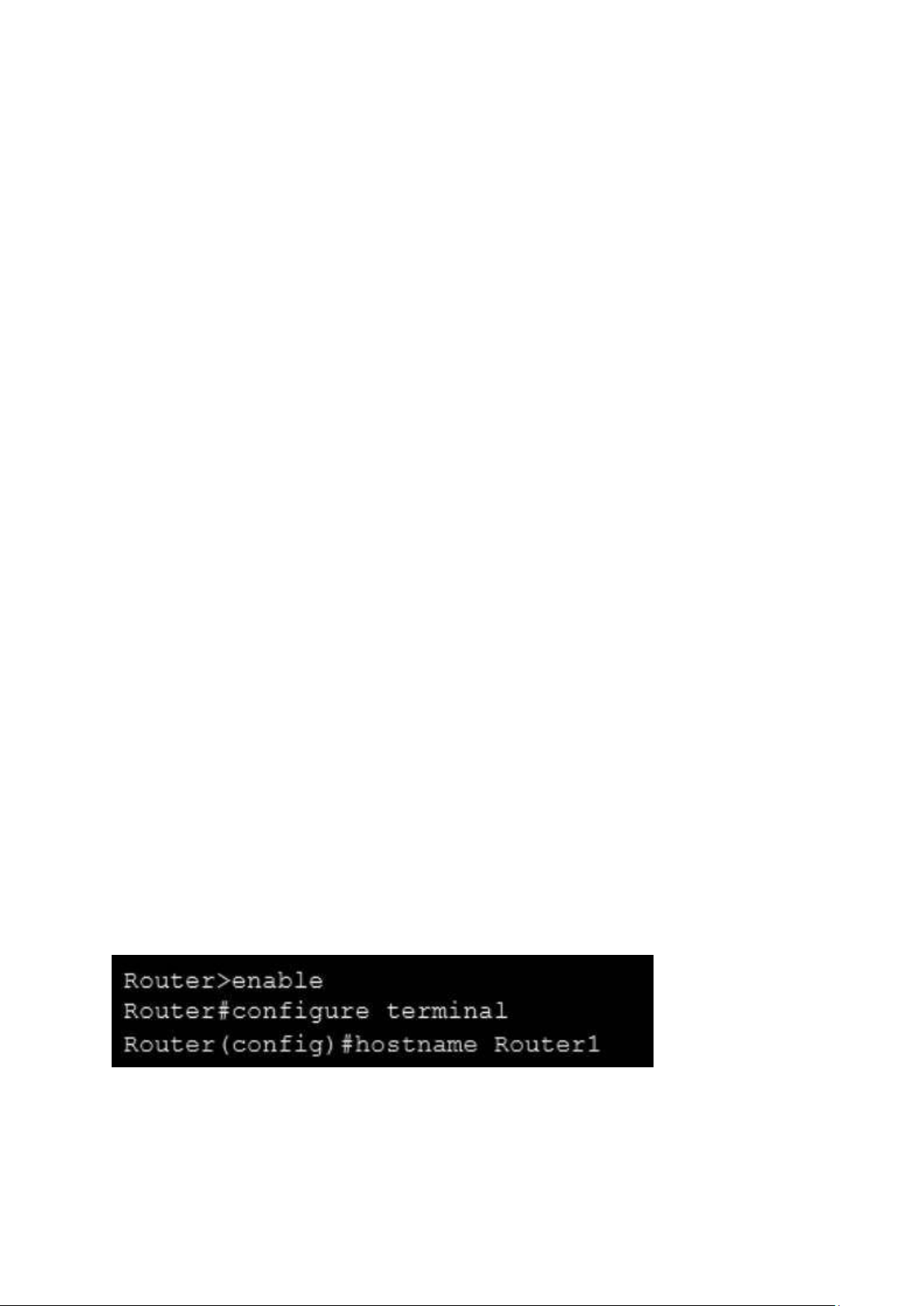

1. Trên Router1, bạn nên đưa ra các lệnh sau để định cấu hình tên máy chủ của Router1:
Router>enable Router#configure terminal Router(config)#hostname Router1
Lệnh kích hoạt đặt bộ định tuyến vào chế độ EXEC của người dùng.
Lệnh configure terminal đặt bộ định tuyến vào chế độ cấu hình chung. Từ chế độ cấu hình
chung, bạn có thể đưa ra lệnh tên máy chủ tên máy chủ để định cấu hình tên máy chủ.

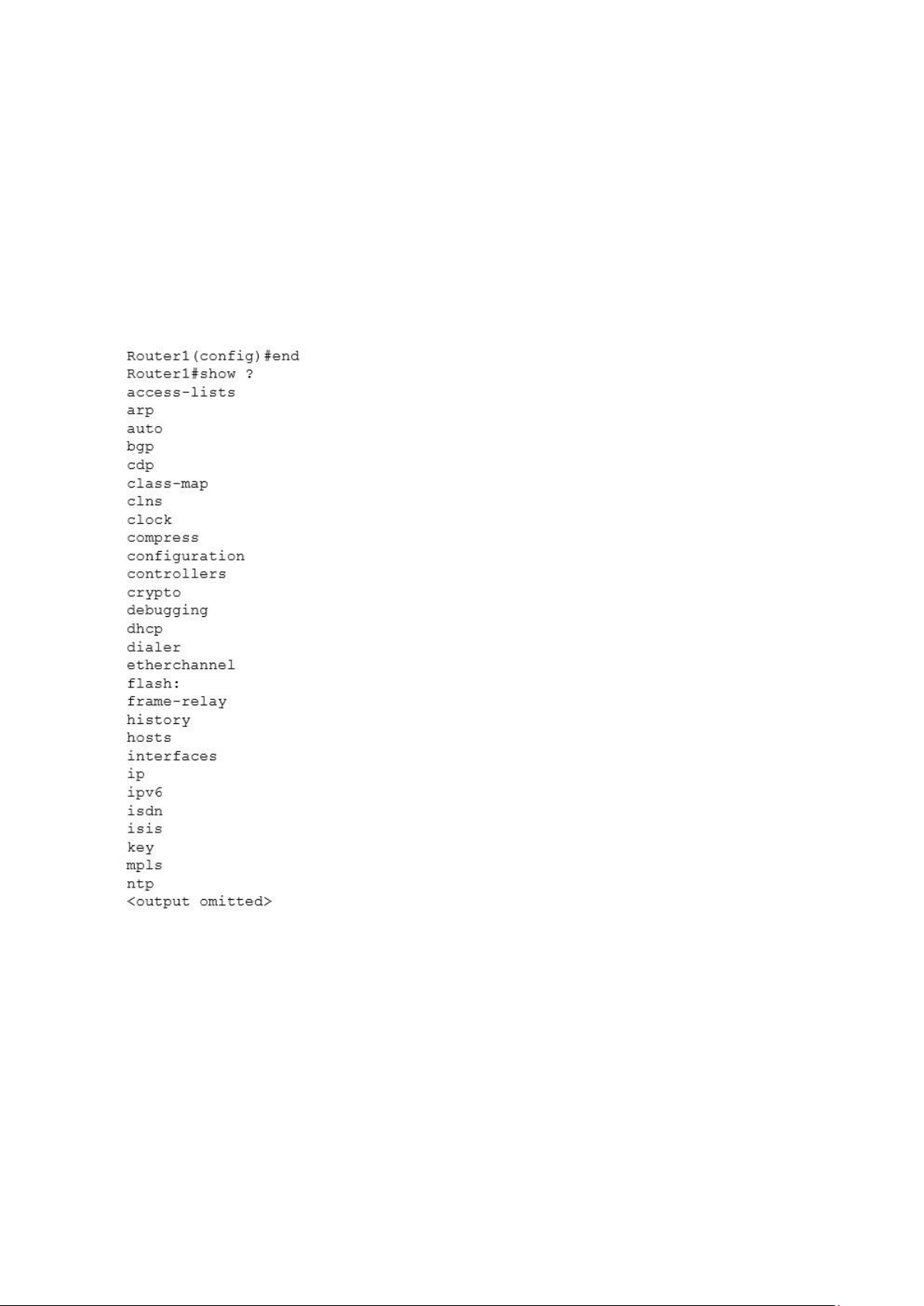

2. Từ chế độ EXEC của người dùng, có thể được truy cập bằng cách đưa ra lệnh kết thúc,
bạnnên đưa ra lệnh show ? lệnh sử dụng chức năng trợ giúp của Router1 để xem danh sách
các lệnh hiển thị có thể được đưa ra trên Router1. Tại dấu nhắc ––MORE––, nhấn phím
Phím cách để xem trang thông tin tiếp theo.

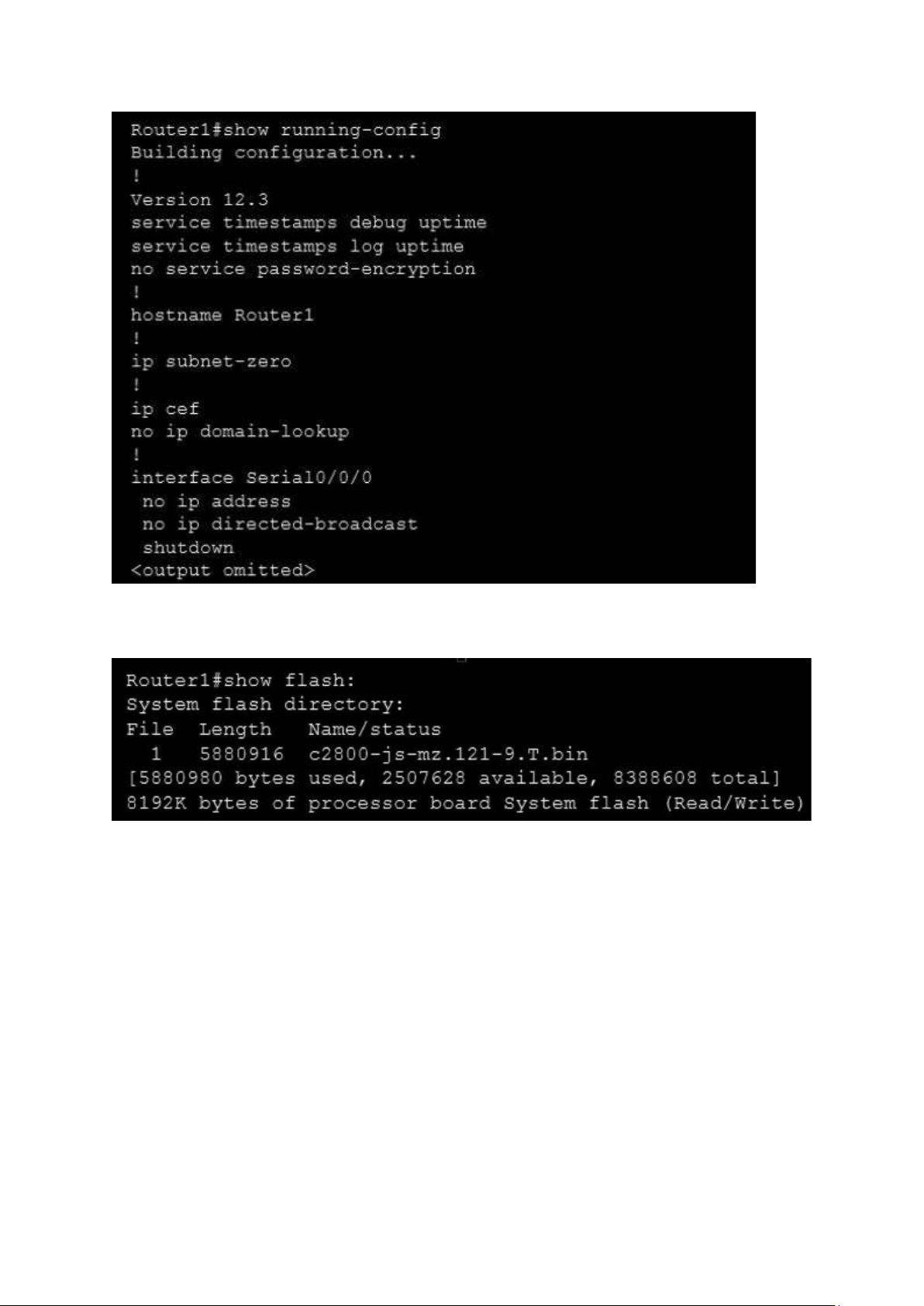

3. Lệnh show Running-config được sử dụng để hiển thị cấu hình hoạt động trong bộ nhớ.
Cấuhình hiện đang hoạt động đang chạy trên bộ định tuyến được gọi là cấu hình đang chạy
trong giao diện dòng lệnh (CLI) của bộ định tuyến. Tại dấu nhắc ––MORE––, nhấn Phím
cách để xem trang thông tin tiếp theo. lOMoAR cPSD| 58504431
4. Bạn nên dùng lệnh show flash: để hiển thị bộ nhớ flash. Đầu ra mẫu được hiển thị dưới đây:
Bộ nhớ flash là một loại bộ nhớ đặc biệt chứa (các) tệp hình ảnh hệ điều hành trên bộ định
tuyến. Không giống như bộ nhớ bộ định tuyến thông thường, bộ nhớ flash tiếp tục duy trì hình
ảnh tập tin ngay cả khi mất điện.

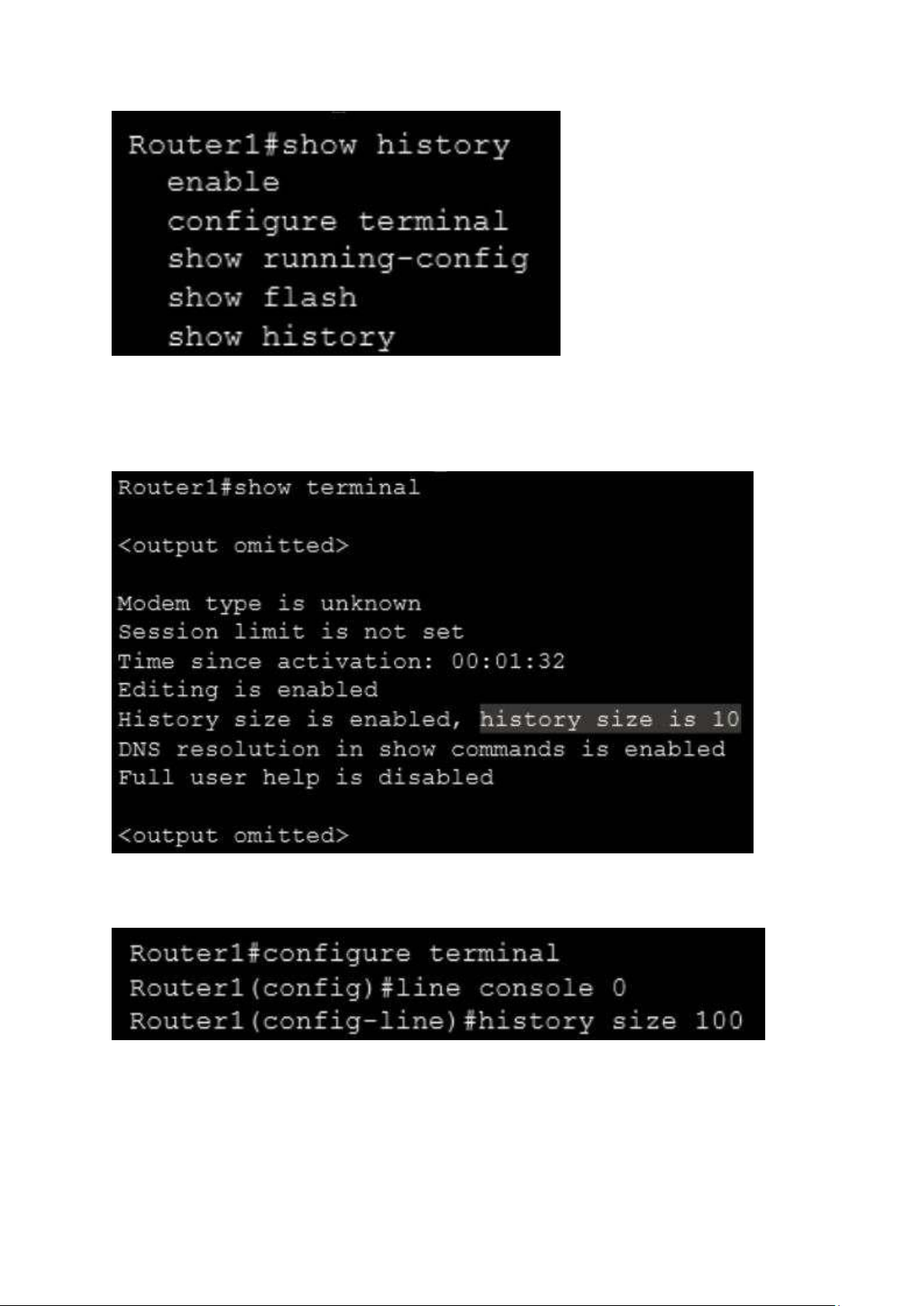

5. Bạn nên đưa ra lệnh hiển thị lịch sử để hiển thị các lệnh bạn đã đưa ra vẫn được lưu trong
bộ nhớ bộ định tuyến. lOMoAR cPSD| 58504431
Theo mặc định, CLI của bộ định tuyến giữ lại 10 lệnh cuối cùng được nhập vào bộ đệm lịch sử.
6. Bạn nên đưa ra lệnh show terminal để xác định số lượng lệnh có thể được lưu trong bộ đệm lịch sử.
7. Hiện tại, 10 lệnh có thể được lưu trữ trong bộ đệm lịch sử.
8. Bạn nên đưa ra các lệnh sau để cấu hình Router1 lưu trữ 100 lệnh:
Lệnh số dòng kích thước lịch sử phải được đưa ra từ chế độ cấu hình dòng. Bộ đệm lịch sử
được liên kết với bảng điều khiển và các dòng thiết bị đầu cuối ảo có thể được cấu hình để lưu trữ tối đa 256 lệnh.

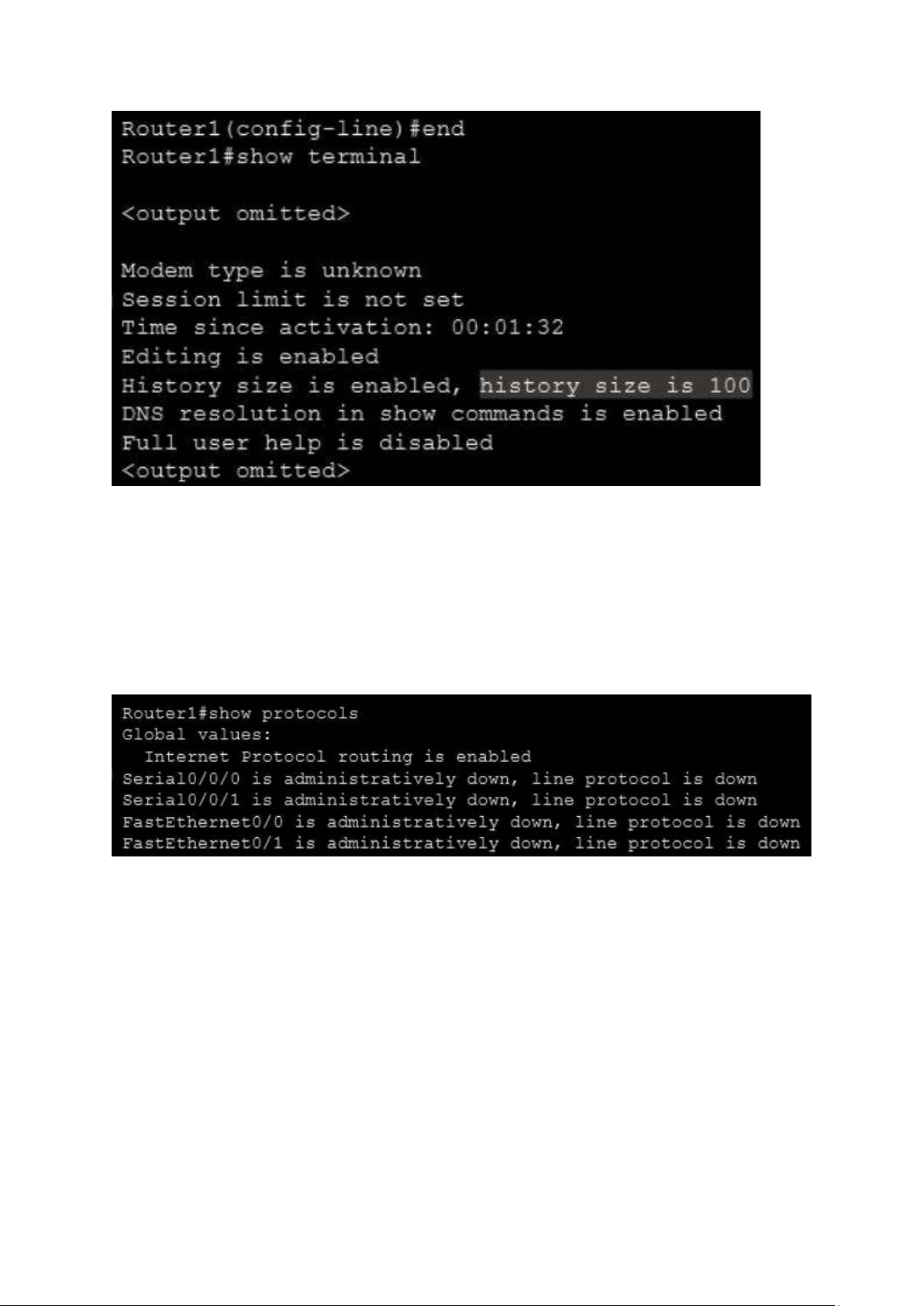

9. Bạn nên đưa ra lệnh show terminal để xác minh số lượng lệnh có thể được lưu trong bộ
đệm lịch sử. Đầu ra mẫu được hiển thị dưới đây: lOMoAR cPSD| 58504431
10. Nhấn Ctrl+P hoặc phím Mũi tên lên để truy xuất một trong các lệnh bạn đã nhập trước
đó.Bạn có thể sử dụng phím Mũi tên lên hoặc phím Mũi tên xuống hoặc bạn có thể nhấn
Ctrl+N hoặc Ctrl+P để điều hướng qua danh sách các lệnh đã nhập trước đó được lưu trong
bộ đệm lịch sử. Các lệnh được lưu trong bộ đệm lịch sử sẽ bị xóa mỗi khi bạn đăng xuất khỏi thiết bị.
11. Bạn nên ra lệnh hiển thị các giao thức để xem trạng thái của các giao thức định tuyến Lớp3
hiện tại đang chạy trên bộ định tuyến. Lệnh này hiển thị trạng thái chung và trạng thái giao
diện cụ thể của bất kỳ giao thức Lớp 3 nào. Đầu ra mẫu được hiển thị dưới đây:

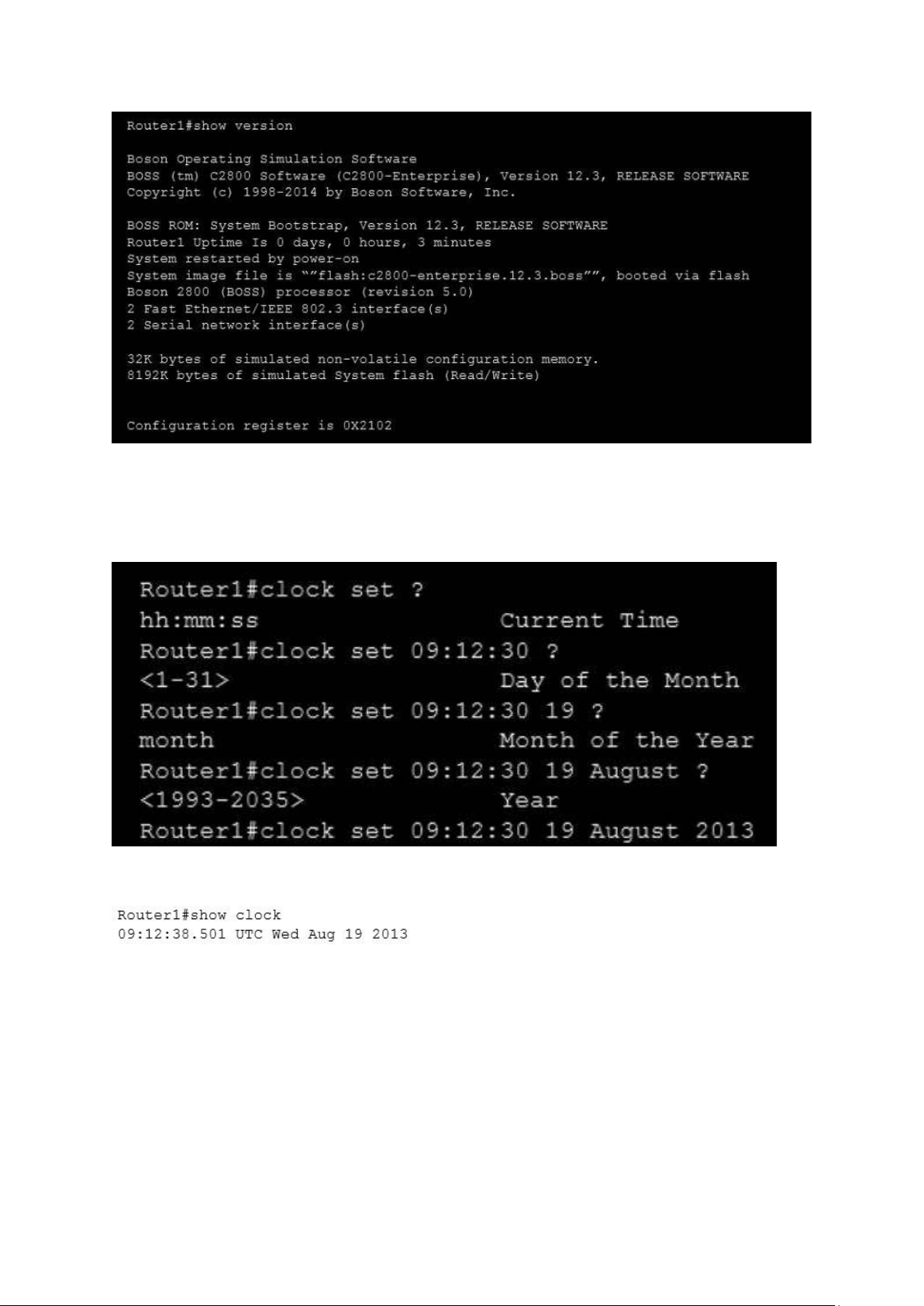

12. Bạn nên ra lệnh show version để hiển thị thông tin quan trọng như loại nền tảng bộ định
tuyến, bản sửa đổi hệ điều hành, thời gian khởi động lần cuối của hệ điều hành và vị trí tệp,
dung lượng bộ nhớ, số lượng giao diện và thanh ghi cấu hình. Đầu ra mẫu được hiển thị dưới đây: lOMoAR cPSD| 58504431
13. Bạn nên đưa ra các lệnh sau để định cấu hình ngày giờ hiện tại trên đồng hồ của Router1.
Hãy thực hành sử dụng dấu chấm hỏi (?) khi bạn tiến hành cài đặt. Sau đây là đầu ra mẫu của quá trình:
14. Bạn nên ra lệnh hiển thị đồng hồ để xác minh cấu hình cài đặt đồng hồ của Router1.

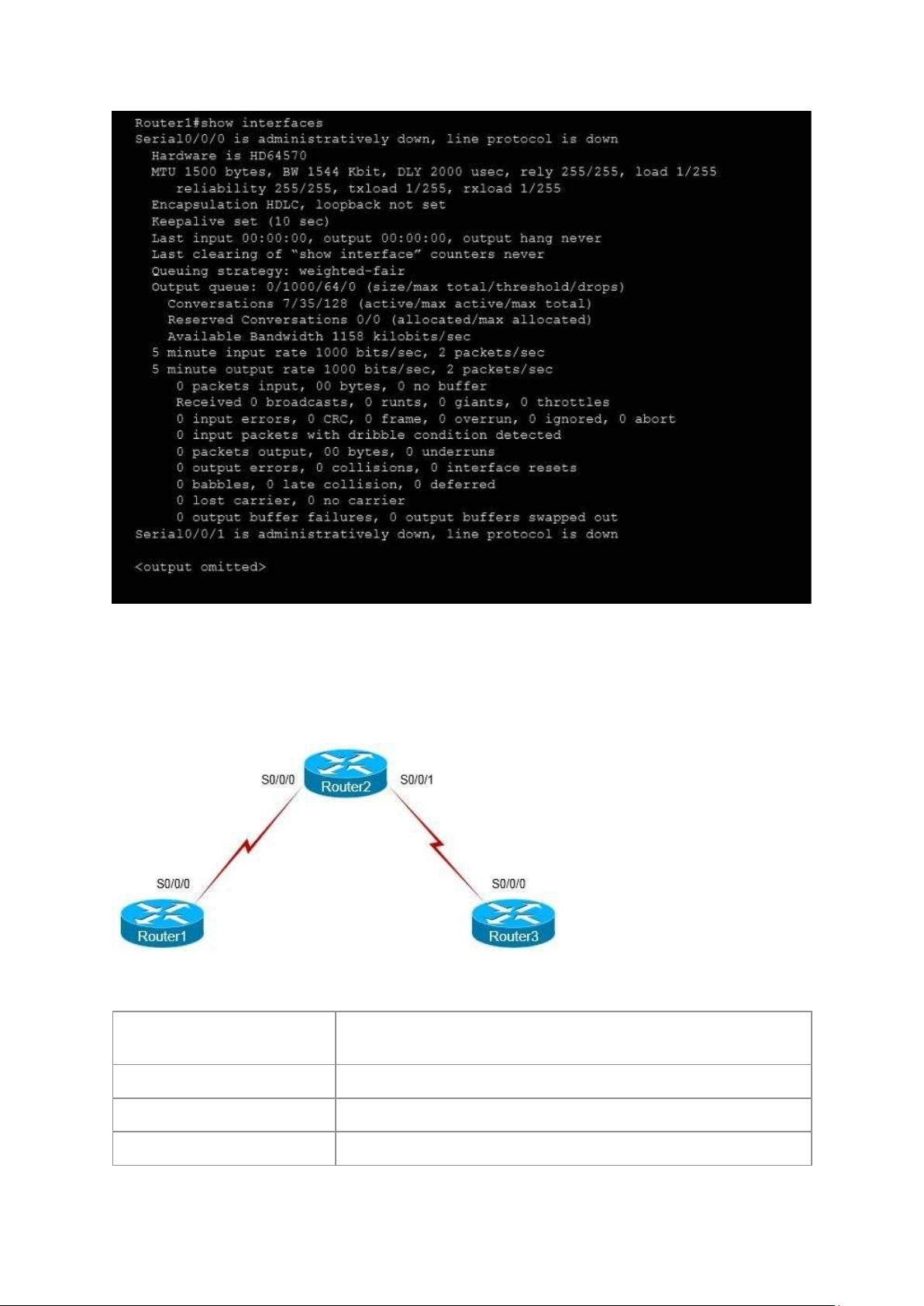

15. Bạn nên dùng lệnh show Interfaces để hiển thị thông tin chi tiết về từng giao diện. Đầu ra
mẫu được hiển thị dưới đây: lOMoAR cPSD| 58504431
Lab 2. Configuring Router Tổng quan
Định cấu hình các giao diện trên bộ định tuyến và tìm hiểu những gì cần thiết để giao diện
hoạt động. Định cấu hình cả ba bộ định tuyến với các cài đặt thích hợp. Cấu trúc liên kết
Sơ đồ cấu trúc liên kết bên dưới thể hiện NetMap trong Simulator.
tốc độ đồng hồ - clock rate
đặt tốc độ xung nhịp cho giao diện Thiết bị Truyền thông Dữ liệu (D CE)
cấu hình thiết bị đầu cuối
vào chế độ cấu hình toàn cầu từ chế độ EXEC đặc quyền
văn bản mô tả mô tả
gán mô tả cho giao diện, bản đồ lớp hoặc bản đồ chính sách cho phép
vào chế độ EXEC đặc quyền lOMoAR cPSD| 58504431 kết thúc
kết thúc và thoát khỏi chế độ cấu hình lối ra
thoát khỏi một cấp độ trong cấu trúc menu
tên máy chủ tên máy chủ đặt tên thiết bị
số loại giao diện
thay đổi từ chế độ cấu hình toàn cầu sang chế độ cấu hình giao diện
địa chỉ IP địa chỉ IP mặt nạ m gán địa chỉ IP cho một giao diện ạng con
ip máy chủ tên máy chủ địa ch định cấu hình ánh xạ tên đến địa chỉ máy chủ tĩnh trong bộ đệm máy ỉ ip chủ của thiết bị không tắt máy cho phép một giao diện ping địa chỉ ip
gửi yêu cầu tiếng vang Giao thức tin nhắn điều khiển Internet (ICMP)
đến địa chỉ được chỉ định
hiển thị hàng xóm cdp
hiển thị thông tin về các thiết bị Cisco được kết nối trực tiếp
hiển thị bộ điều khiển [số loại] hiển thị hướng cáp cho giao diện nối tiếp
hiển thị giao diện [số loại]
hiển thị số liệu thống kê cho tất cả các giao diện được định cấu hình t rên bộ định tuyến
Địa chỉ IP và subnet masks được sử dụng trong thực hành này được hiển thị trong bảng bên dưới:
Device Interface IP Address Subnet Mask Router1 Serial 0/0/0 10.1.1.1 255.255.255.0
Router2 Serial 0/0/0 Serial 0/0/1 10.1.1.2 172.16.10.2 255.255.255.0 255.255.255.0 Router3 Serial 0/0/0 172.16.10.1 255.255.255.0 Lab Task 1
Nhiệm vụ 1: Kích hoạt giao diện bộ định tuyến
1. Trên Router1, vào chế độ cấu hình toàn cầu và định cấu hình tên máy chủ của Router1.
2. Vào chế độ cấu hình giao diện cho giao diện Serial 0/0/0 của Router1.
3. Hiển thị tất cả các lệnh có sẵn trong chế độ cấu hình giao diện bằng cách gõ ?.
4. Ra lệnh không tắt máy trên giao diện Serial 0/0/0 của Router1 để kích hoạt giao diện.
Lệnhtắt máy sẽ tắt giao diện đã chọn. Bạn thường có thể làm ngược lại một lệnh bằng cách
gõ no vào trước lệnh đó. Tại sao trạng thái giao thức Line của giao diện thay đổi thành lên
rồi xuống sau khi bạn đưa ra lệnh không tắt máy?
5. Thêm mô tả về giao diện Serial 0/0/0 trên Router1 cho giao diện này.
6. Để xem mô tả giao diện, hãy quay lại chế độ EXEC đặc quyền và ra lệnh hiển thị giao diệnnối tiếp 0/0/0.
7. Kết nối với Router2 và gán cho nó tên máy chủ là Router2.
8. Trên Router2, truy cập vào giao diện Serial 0/0/0, kích hoạt giao diện và thêm mô tả sau vào giao diện:
Giao diện Serial 0/0/0 trên Router2 lOMoAR cPSD| 58504431
9. Trên Router2, tại sao trạng thái giao thức Line của giao diện Serial 0/0/0 thay đổi thành
lênrồi xuống, mặc dù giao diện kết nối trên Router1 đã được bật?
10. Trên Router2, truy cập vào giao diện Serial 0/0/1, kích hoạt giao diện và thêm mô tả sau vào giao diện:
Giao diện Serial 0/0/1 trên Router2
11. Xác minh rằng giao diện Serial 0/0/0 của Router2 là đầu DCE của kết nối với Router1 và
giao diện Serial 0/0/1 của Router2 là đầu DCE của kết nối với Router3.
12. Định cấu hình tốc độ xung nhịp 1000 kilobit mỗi giây (Kbps) trên giao diện Serial 0/0/0 và
giao diện Serial 0/0/1 của Router2.
13. Kết nối với Router3 và gán cho nó tên máy chủ là Router3.
14. Trên Router3, truy cập vào giao diện Serial 0/0/0, kích hoạt giao diện và thêm mô tả sau:
Giao diện Serial 0/0/0 trên Router3
15. Bây giờ các giao diện trên cả hai mặt của giao diện nối tiếp của Router2 đã được bật,
Router2 sẽ có thể nhìn thấy Router1 và Router3 thông qua CDP. Trên Router2, xem tất cả
các bộ định tuyến Cisco được kết nối trực tiếp.
Nhiệm vụ 2: Cấu hình địa chỉ IP
Định cấu hình bộ định tuyến bằng địa chỉ IP và ping giữa chúng để kiểm tra kết nối. 1. Trên
Router1, vào chế độ cấu hình chung.
2. Trên Router1, vào chế độ cấu hình giao diện cho giao diện Serial 0/0/0.
3. Trên Router1, định cấu hình địa chỉ IP thích hợp trên giao diện Serial 0/0/0 của Router1;
tham khảo bảng Địa chỉ IP.
4. Trên Router2, vào chế độ cấu hình chung.
5. Trên Router2, từ chế độ cấu hình giao diện thích hợp, hãy định cấu hình các địa chỉ IP thích
hợp trên các giao diện Nối tiếp; tham khảo bảng Địa chỉ IP.
6. Trên Router3, cấu hình địa chỉ IP thích hợp trên giao diện Serial 0/0/0; tham khảo bảng Địa chỉ IP.
7. Từ Router2, thử ping Router1 và Router3. Các ping sẽ thành công.
8. Trên Router2, hãy xác minh rằng các đường truyền và giao thức đều phù hợp với tất cả cácgiao diện.
9. Trên Router2, hiển thị cấu hình đang chạy và xác minh địa chỉ IP bạn đã cấu hình.
10. Trên Router2 hiển thị thông tin IP chi tiết về từng giao diện. Lab Solutions
Nhiệm vụ 1: Kích hoạt giao diện bộ định tuyến
1. Trên Router1, đưa ra các lệnh sau để vào chế độ cấu hình toàn cầu và định cấu hình tên máy chủ của Router1:

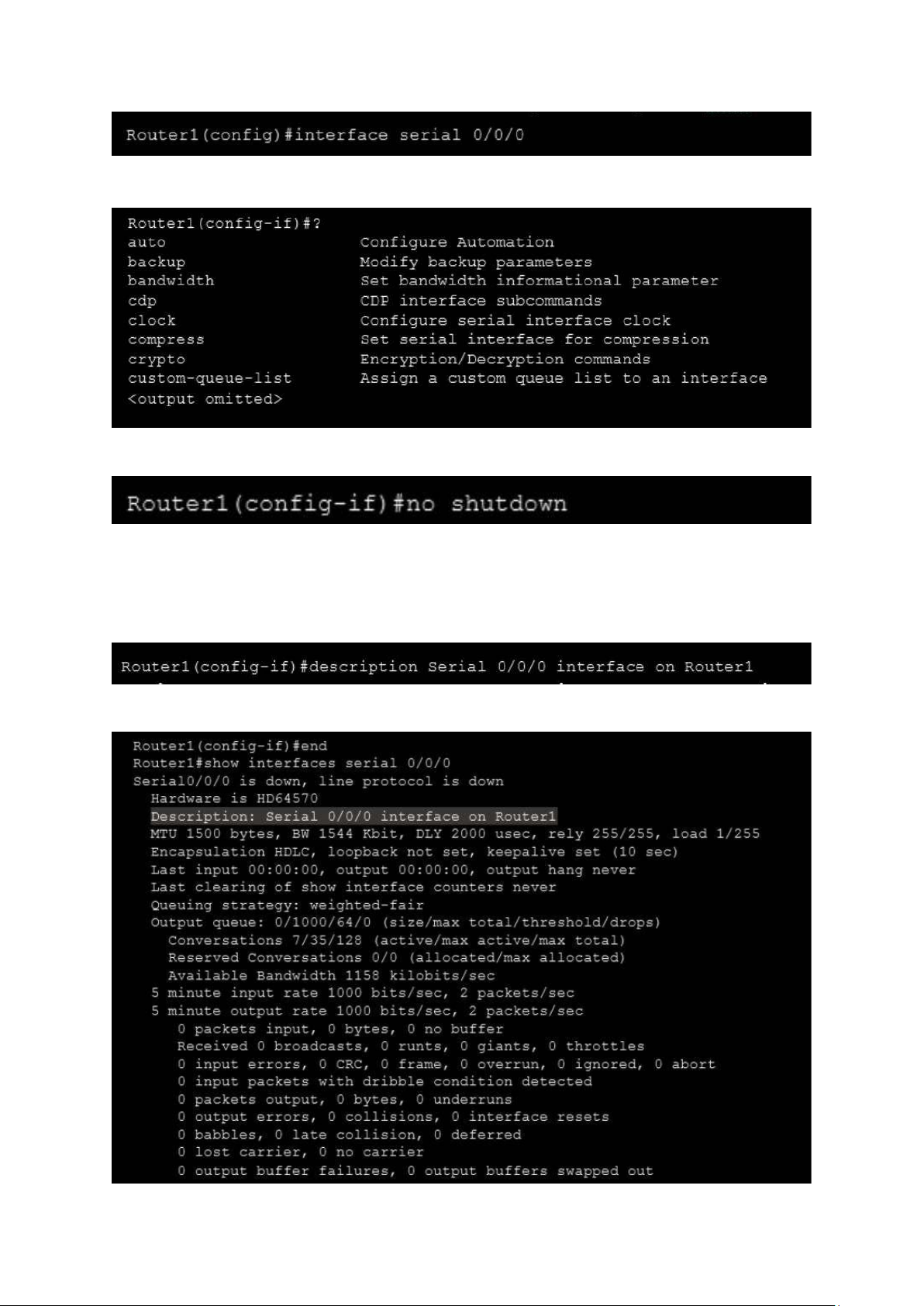

2. Trên Router1, đưa ra lệnh sau để vào chế độ cấu hình giao diện cho giao diện Serial 0/0/0: lOMoAR cPSD| 58504431
3. Hiển thị tất cả các lệnh có sẵn trong chế độ cấu hình giao diện bằng cách gõ ?.
4. Trên Router1, đưa ra lệnh sau để kích hoạt giao diện Serial 0/0/0:
Để trạng thái Trạng thái và Giao thức của một giao diện vẫn được duy trì sau khi bạn đưa ra
lệnh không tắt máy, các giao diện ở cả hai đầu của liên kết giữa hai thiết bị phải được bật và có
thể giao tiếp. Trong trường hợp này, giao diện Serial 0/0/0 của Router2 vẫn chưa được bật.
5. Chạy lệnh sau để định cấu hình mô tả phù hợp cho giao diện này:
6. Để xem mô tả giao diện, hãy quay lại chế độ EXEC đặc quyền và ra lệnh hiển thị giao
diệnnối tiếp 0/0/0. Bạn sẽ thấy mô tả trong Serial 0/0/0: lOMoAR cPSD| 58504431

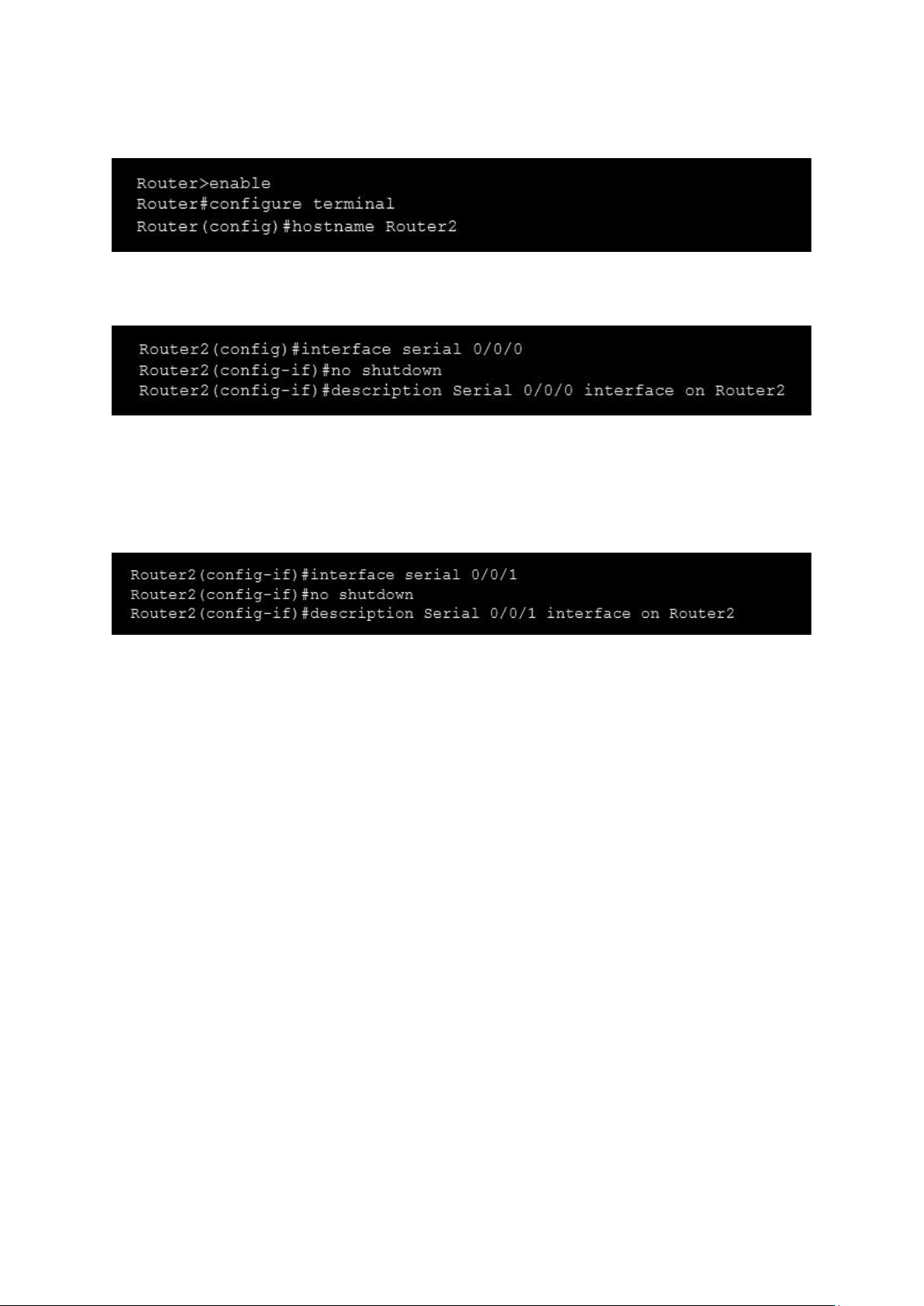

7. Trên Router2, đưa ra các lệnh sau để gán tên máy chủ của Router2:
8. Trên Router2, bạn nên đưa ra các lệnh sau để kích hoạt giao diện và định cấu hình mô tả
thích hợp trên giao diện Serial 0/0/0:
9. Trạng thái giao thức Line của giao diện Serial 0/0/0 trên Router2 không duy trì sau khi
được bật do tốc độ xung nhịp chưa được định cấu hình ở đầu DCE của liên kết giữa Router1 và Router2.
10. Trên Router2, bạn nên đưa ra các lệnh sau để định cấu hình mô tả phù hợp trên giao diện Serial 0/0/1:
11. Bạn nên ra lệnh show Controllers trên Router2 để xác minh rằng giao diện Serial 0/0/0 là
đầu DCE của kết nối đến Router1 và giao diện Serial 0/0/1 là đầu DCE của kết nối với
Router3 . Đầu ra mẫu được hiển thị dưới đây:
12. Tốc độ xung nhịp phải được cấu hình trên Router2 vì đây là điểm cuối DCE của các liên
kết đến cả Router1 và Router3. Ban hành các lệnh sau để định cấu hình tốc độ xung nhịp
1000 Kbps trên cả giao diện Serial 0/0/0 và Serial 0/0/1 của Router2:
13. Trên Router3, đưa ra các lệnh sau để gán tên máy chủ của Router3:
14. Trên Router3, đưa ra các lệnh sau để truy cập vào giao diện Serial 0/0/0, để kích hoạt
giaodiện và thêm mô tả thích hợp:
15. Bây giờ các giao diện trên cả hai mặt của giao diện nối tiếp của Router2 đã được bật,
Router2 sẽ có thể nhìn thấy Router1 và Router3 thông qua CDP. Ra
lệnh show cdp Neighbor trên Router2 để xem tất cả các bộ định tuyến Cisco được kết nối trực
tiếp. Đầu ra mẫu được hiển thị dưới đây: lOMoAR cPSD| 58504431
Nhiệm vụ 2: Cấu hình địa chỉ IP
Định cấu hình bộ định tuyến bằng địa chỉ IP và ping giữa chúng để kiểm tra kết nối.
1. Trên Router1, vào chế độ cấu hình chung.
2. Trên Router1, vào chế độ cấu hình giao diện cho giao diện Serial 0/0/0.
3. Trên Router1, định cấu hình địa chỉ IP thích hợp trên giao diện Serial 0/0/0 của Router1;
tham khảo bảng Địa chỉ IP.
4. Trên Router2, vào chế độ cấu hình chung.
5. Trên Router2, từ chế độ cấu hình giao diện thích hợp, hãy định cấu hình các địa chỉ IP thích
hợp trên các giao diện Nối tiếp; tham khảo bảng Địa chỉ IP.
6. Trên Router3, cấu hình địa chỉ IP thích hợp trên giao diện Serial 0/0/0; tham khảo bảng Địa chỉ IP.
7. Từ Router2, thử ping Router1 và Router3. Các ping sẽ thành công.
8. Trên Router2, hãy xác minh rằng các đường truyền và giao thức đều phù hợp với tất cả cácgiao diện.
9. Trên Router2, hiển thị cấu hình đang chạy và xác minh địa chỉ IP bạn đã cấu hình.
10. Trên Router2 hiển thị thông tin IP chi tiết về từng giao diện.
Lab 3. Router Basics Part I Tổng quan
Tìm hiểu cách cấu hình đúng bộ định tuyến. Thông thường, bạn sẽ thực hiện các loại tác vụ
này khi thiết lập mạng cục bộ (LAN) cho văn phòng mới. Định cấu hình Router1 với các cài
đặt cơ bản: đặt tên máy chủ của bộ định tuyến và định cấu hình bảo mật. Cấu trúc liên kết
Sơ đồ cấu trúc liên kết bên dưới thể hiện NetMap trong Simulator.
Command Summary Command Description
thiết bị đầu cuối cấu hình
vào chế độ cấu hình toàn cầu từ chế độ EXEC đặc quyền vô hiệu hóa
trở về chế độ EXEC của người dùng cho phép
vào chế độ EXEC đặc quyền
kích hoạt mật khẩu mật khẩu đặt passvvord kích hoạt
kích hoạt mật khẩu bí mật đặt mật khẩu kích hoạt bí mật kết thúc
kết thúc và thoát khỏi chế độ cấu hình lối ra
thoát khỏi một cấp độ trong cấu trúc menu
tên máy chủ tên máy chủ đặt tên thiết bị
bảng điều khiển dòng 0
truy cập chế độ cấu hình dòng console đăng nhập
cho phép kiểm tra mật khẩu khi đăng nhập lOMoAR cPSD| 58504431 đăng xuất
thoát khỏi giao diện dòng lệnh (CLI)
ở chế độ EXEC của người dùng và kết thúc phiên hiện tại
mật khẩu mật khẩu
chỉ định mật khẩu bắt buộc để Người dùng đăng nhập
hiển thị cấu hình đang chạy hiển thị tập tin cấu hình đang hoạt động Lab Tasks
Nhiệm vụ 1: Tải cấu hình mạng ban đầu
Các tệp cấu hình và cấu trúc liên kết chính xác cho phòng thí nghiệm này sẽ được tải tự động
khi bạn tải phòng thí nghiệm này từ Cây thí nghiệm. Nếu bạn có nhiều màn hình, bạn có thể
xem tài liệu này trong một cửa sổ riêng bằng cách nhấp vào Lab > Khởi chạy Trình xem phòng
thí nghiệm bên ngoài. Khi lab tải xong, cửa sổ Router1 sẽ mở và dòng chữ Press ENTER to Start sẽ xuất hiện.
Nhiệm vụ 2: Kết nối với Bộ định tuyến
Làm quen với CLI, chế độ EXEC của người dùng và chế độ EXEC đặc quyền. 1. Nhấp vào
bên trong cửa sổ Router1 và nhấn phím thích hợp để bắt đầu. Bây giờ bạn đã kết nối với Router1.
2. Bộ định tuyến đang ở chế độ nào? Tên máy chủ của bộ định tuyến là gì?
3. Trên Router1, truy cập chế độ EXEC đặc quyền.
4. Từ chế độ EXEC đặc quyền, quay lại chế độ EXEC của người dùng.
5. Từ chế độ EXEC của người dùng, chấm dứt phiên hiện tại.
Nhiệm vụ 3: Tìm hiểu giao diện người dùng cơ bản
Làm quen với các lệnh trợ giúp cơ bản.
1. Nhấn phím Enter để bắt đầu phiên và kết nối với CLI của Router1.
2. Bây giờ bạn đã kết nối với Router1 và đang ở dấu nhắc chế độ EXEC của người dùng. Tại
dấu nhắc chế độ EXEC của người dùng, hãy nhập dấu chấm hỏi (?). Điều này sẽ cho phép
bạn xem danh sách các lệnh có thể được đưa ra từ chế độ EXEC của người dùng. Tại dấu
nhắc ––MORE––, nhấn Phím cách để xem trang thông tin tiếp theo. Ngoài việc hiển thị các
lệnh có sẵn có thể được đưa ra tại dấu nhắc EXEC của người dùng và dấu nhắc EXEC đặc
quyền, dấu chấm hỏi còn cung cấp trợ giúp bổ sung.
Lưu ý: Bạn có thể xem đầu ra của thiết bị bổ sung từng dòng một bằng cách nhấn Enter hoặc
xem từng trang một bằng cách nhấn Phím cách. Để ngừng xem kết quả đầu ra trước khi tất cả
kết quả đó được hiển thị, hãy nhấn phím Tab.
3. Từ chế độ EXEC của người dùng, truy cập chế độ EXEC đặc quyền.
4. Tại dấu nhắc chế độ EXEC đặc quyền, nhập dấu chấm hỏi (?). Điều này sẽ cho phép bạn
xem danh sách các lệnh có thể được đưa ra từ chế độ EXEC đặc quyền. Tại dấu nhắc ––
MORE––, nhấn Phím cách để xem trang thông tin tiếp theo.
Hướng dẫn sử dụng phòng thí nghiệm Boson NetSim
5. Gõ show và dấu chấm hỏi (?) để xem tất cả các lệnh show. Tại dấu nhắc ––MORE––, nhấn
Phím cách để xem trang thông tin tiếp theo.
6. Bạn cũng có thể sử dụng chức năng trợ giúp với một phần từ trong lệnh. Ví dụ gõ show run?
để xem lệnh bắt đầu bằng “show run”. Bây giờ hãy dùng lệnh show Runningconfig để hiển
thị cấu hình đang hoạt động hoặc đang chạy trên Router1. Bạn có thể nhấn phím Tab sau khi
gõ show run và Cisco CLI sẽ điền phần còn lại của lệnh cho bạn. 7. Cuối cùng, nhập một
trong các lệnh sẽ thoát hoặc đăng xuất bạn khỏi bộ định tuyến.
Nhiệm vụ 4: Cấu hình bảo mật cơ bản
Cấu hình bảo mật cơ bản cho Router1.
1. Từ chế độ EXEC của người dùng, truy cập chế độ EXEC đặc quyền. lOMoAR cPSD| 58504431
2. Bảo mật bộ định tuyến cơ bản được cấu hình từ chế độ cấu hình toàn cầu. Bạn nên đưa ra
lệnh gì để vào chế độ cấu hình toàn cầu trên Router1?
3. Khi bạn đăng nhập hoặc bắt đầu một phiên trên bộ định tuyến, tên máy chủ sẽ được hiển thị
trước dấu nhắc (dấu nhắc > hoặc #). Tên máy chủ của bộ định tuyến thường được định cấu
hình để cho phép bạn xác định vị trí hoặc chức năng của bộ định tuyến trong mạng. Định
cấu hình tên máy chủ của bộ định tuyến là Router1.
4. Việc kích hoạt mật khẩu sẽ kiểm soát quyền truy cập vào chế độ EXEC đặc quyền. Đây là
mật khẩu rất quan trọng vì khi được định cấu hình, chỉ những người biết mật khẩu mới có
thể truy cập chế độ EXEC đặc quyền để thực hiện thay đổi cấu hình. Đặt mật khẩu kích hoạt của Router1 thành boson.
5. Kiểm tra mật khẩu. Thoát khỏi bộ định tuyến và thử vào chế độ EXEC đặc quyền. Bạn phải
nhập boson làm mật khẩu để vào chế độ EXEC đặc quyền.
6. Mật khẩu kích hoạt được lưu dưới dạng văn bản thuần túy trong tệp cấu hình của bộ định
tuyến. Vì mật khẩu kích hoạt không được mã hóa nên việc định cấu hình mật khẩu bí mật,
được mã hóa để kiểm soát quyền truy cập vào chế độ EXEC của người dùng trên bộ định
tuyến sẽ an toàn hơn. Trên Router1, đặt mật khẩu bí mật được mã hóa của cisco.
7. Kiểm tra mật khẩu này bằng cách đăng xuất khỏi bộ định tuyến rồi gõ kích hoạt tại dấu nhắc
chế độ EXEC của người dùng. Hãy thử sử dụng boson làm mật khẩu để truy cập chế độ
EXEC đặc quyền trên Router1. Xác thực sẽ không thành công vì mật khẩu kích hoạt được
mã hóa sẽ ghi đè mật khẩu kích hoạt. Do đó, nếu cả hai mật khẩu kích hoạt được đặt, bạn
phải sử dụng mật khẩu kích hoạt được mã hóa để vào chế độ EXEC đặc quyền. Nhập cisco để truy cập Router1.
8. Bạn có thể kết nối từ xa với thiết bị Cisco bằng cách sử dụng giao thức như Telnet hoặc cục
bộ bằng cách sử dụng kết nối bảng điều khiển. Cần có quyền truy cập vật lý để kết nối với
kết nối bảng điều khiển trên thiết bị Cisco. Trên Router1, cấu hình mật khẩu Cisco cho console.
9. Kiểm tra mật khẩu này bằng cách đăng xuất khỏi bộ định tuyến rồi nhấn Enter. Với mật khẩu
bảng điều khiển được định cấu hình, bạn được yêu cầu cung cấp mật khẩu trước khi có thể
truy cập chế độ EXEC của người dùng. 10.
Ra lệnh kích hoạt và cung cấp mật khẩu cần thiết để truy cập chế độ EXEC đặc quyền.
11. Tập lệnh cấu hình mẫu được cung cấp ở cuối phòng thí nghiệm để bạn có thể xem lại các
cấu hình được thực hiện trong phòng thí nghiệm. Bạn nên lưu ý rằng tập lệnh cấu hình mẫu
trong phòng thí nghiệm này hiển thị boson mật khẩu kích hoạt văn bản thuần túy, cisco mật
khẩu bảng điều khiển văn bản thuần túy và cisco mật khẩu bí mật kích hoạt văn bản thuần
túy. Tập lệnh cấu hình mẫu trong tài liệu này là bản sao của đầu ra lệnh show Runningconfig
từ Router1 vì nó được hiển thị trong NetSim khi tài liệu này được tạo. Đầu ra bạn nhận được
có thể thay đổi một chút. Lab Solutions
Nhiệm vụ 1: Tải cấu hình mạng ban đầu
Đảm bảo rằng các tệp cấu hình và cấu trúc liên kết chính xác cho phòng thực hành này đã
được tải. Điều này sẽ tự động xảy ra khi bạn tải lab này từ lab tree.
Nhiệm vụ 2: Kết nối với Bộ định tuyến
Làm quen với CLI, chế độ EXEC của người dùng và chế độ EXEC đặc quyền. 1. Khi lab tải
xong, cửa sổ Router1 sẽ mở và dòng chữ Press ENTER to Start sẽ xuất hiện. Khi nhấn
Enter, bạn sẽ được kết nối với Router1. lOMoAR cPSD| 58504431
2. Router1 hiện đang ở chế độ EXEC của người dùng. Lời nhắc về chế độ EXEC của người
dùng (Bộ định tuyến>) được chia thành hai phần: tên máy chủ và chế độ. Bộ định tuyến là
tên máy chủ của Router1 và dấu nhắc > cho biết chế độ EXEC của người dùng.
3. Tiếp theo, đưa ra lệnh kích hoạt để truy cập chế độ EXEC đặc quyền. Bạn nên lưu ý rằng >
thay đổi thành # sau khi bạn đưa ra lệnh kích hoạt, lệnh này cho biết rằng bạn đang ở chế độ EXEC đặc quyền.
4. Để quay lại chế độ EXEC của người dùng, hãy ra lệnh tắt.
5. Từ chế độ EXEC của người dùng, đưa ra lệnh đăng xuất hoặc lệnh thoát để kết thúc phiên hiện tại.
Nhiệm vụ 3: Tìm hiểu giao diện người dùng cơ bản
Làm quen với các lệnh trợ giúp cơ bản.
1. Nhấn Enter để bắt đầu phiên và kết nối với CLI của Router1.
2. Bây giờ bạn đã kết nối với Router1 và đang ở dấu nhắc chế độ EXEC của người dùng. Tại
dấu nhắc chế độ EXEC của người dùng, hãy nhập dấu chấm hỏi (?). Điều này sẽ cho phép
bạn xem danh sách các lệnh có thể được đưa ra từ chế độ EXEC của người dùng. Tại dấu
nhắc ––MORE––, nhấn Phím cách để xem trang thông tin tiếp theo.
Lưu ý: Bạn có thể xem đầu ra của thiết bị bổ sung từng dòng một bằng cách nhấn Enter hoặc
xem từng trang một bằng cách nhấn Phím cách. Để ngừng xem kết quả đầu ra trước khi tất cả
kết quả đó được hiển thị, hãy nhấn phím Tab. 3. Ra lệnh kích hoạt để vào chế độ EXEC đặc quyền.
4. Tại dấu nhắc chế độ EXEC đặc quyền, nhập dấu chấm hỏi (?). Điều này sẽ cho phép bạn
xem danh sách các lệnh có thể được đưa ra từ chế độ EXEC đặc quyền. Tại dấu nhắc ––
MORE––, nhấn Phím cách để xem trang thông tin tiếp theo.
5. Ngoài việc hiển thị các lệnh có sẵn có thể được đưa ra tại dấu nhắc EXEC của người dùng
và dấu nhắc EXEC đặc quyền, dấu chấm hỏi (?) còn cung cấp trợ giúp bổ sung. Ví dụ: bạn
có thể nhập show và dấu chấm hỏi (?) để xem tất cả các lệnh show. Tại dấu nhắc ––MORE–
–, nhấn Phím cách để xem trang thông tin tiếp theo.
6. Bạn cũng có thể sử dụng chức năng trợ giúp với một phần từ trong lệnh. Ví dụ gõ show run?
để xem lệnh bắt đầu bằng “show run”. Bây giờ hãy dùng lệnh show Runningconfig để hiển
thị cấu hình đang hoạt động hoặc đang chạy trên Router1. Bạn có thể nhấn phím Tab sau khi
gõ show run và Cisco CLI sẽ điền phần còn lại của lệnh cho bạn.
7. Cuối cùng, gõ một trong các lệnh sẽ đăng xuất bạn khỏi bộ định tuyến. lOMoAR cPSD| 58504431
Nhiệm vụ 4: Cấu hình bảo mật cơ bản
Cấu hình bảo mật cơ bản cho Router1.
1. Từ chế độ EXEC của người dùng, đưa ra lệnh kích hoạt để vào chế độ EXEC đặc quyền. 2.
Bảo mật bộ định tuyến cơ bản được cấu hình từ chế độ cấu hình toàn cầu. Để vào chế độ cấu
hình toàn cầu trên Router1, bạn phải đưa ra lệnh cấu hình đầu cuối từ chế độ EXEC đặc quyền. 3.
Khi bạn đăng nhập vào bộ định tuyến, tên máy chủ sẽ hiển thị trước dấu nhắc (dấu nhắc
> hoặc #). Tên máy chủ của bộ định tuyến thường được định cấu hình để cho phép bạn xác
định vị trí hoặc chức năng của bộ định tuyến trong mạng. Trong phòng thí nghiệm này, bạn sẽ
định cấu hình tên máy chủ của bộ định tuyến là Router1. 4.
Việc kích hoạt mật khẩu sẽ kiểm soát quyền truy cập vào chế độ EXEC đặc quyền. Đây
là mật khẩu rất quan trọng vì khi được định cấu hình, chỉ những người biết mật khẩu mới có
thể truy cập chế độ EXEC đặc quyền để thực hiện thay đổi cấu hình. Đưa ra lệnh cần thiết để
đặt mật khẩu kích hoạt của Router1 thành boson. 5.
Kiểm tra mật khẩu. Thoát khỏi bộ định tuyến và thử vào chế độ EXEC đặc quyền. Lưu
ý rằng bạn phải nhập boson làm mật khẩu để vào chế độ EXEC đặc quyền. 6.
Mật khẩu kích hoạt được lưu dưới dạng văn bản thuần túy trong tệp cấu hình của bộ
định tuyến. Vì mật khẩu kích hoạt không được mã hóa nên việc định cấu hình mật khẩu được
mã hóa để kiểm soát quyền truy cập vào chế độ EXEC của người dùng trên bộ định tuyến sẽ
an toàn hơn. Lệnh kích hoạt mật khẩu bí mật lưu trữ mật khẩu ở dạng được mã hóa. Đưa ra
lệnh bật cisco bí mật từ chế độ cấu hình toàn cầu trên Router1 để đặt mật khẩu bật bí mật thành
cisco.7. Kiểm tra mật khẩu này bằng cách đăng xuất khỏi bộ định tuyến rồi gõ kích hoạt tại
dấu nhắc chế độ EXEC của người dùng. Hãy thử sử dụng boson làm mật khẩu để truy cập chế
độ EXEC đặc quyền trên Router1. Xác thực sẽ không thành công vì mật khẩu bí mật kích hoạt
sẽ ghi đè mật khẩu kích hoạt. Do đó, nếu cả hai mật khẩu kích hoạt được đặt, bạn phải sử dụng
mật khẩu bí mật kích hoạt để vào chế độ EXEC đặc quyền. Nhập cisco để truy cập Router1.
