TRƯỜNG ĐẠI HỌC THỦY LỢI KHOA ĐIỆN – ĐIỆN TỬ
Bộ môn: Điện tử Viễn thông
ĐIỆN TỬ TƯƠNG TỰ
Giảng viên: Trần Văn Hội Email: hoitv@tlu.edu.vn Điện thoại: 0944.736.007
GIỚI THIỆU MÔN HỌC
➢ Số tín chỉ: 3 (LT: 2, BT:1)
➢ Đánh giá: Điểm quá trình: 40% (Chuyên cần 30%, tham gia bài
giảng, bài tập 30%, bài kiểm tra 40%):
Điểm thi kết thúc: 60%
➢ Hình thức thi: Thi viết, thời gian 60-90 phút ➢ Giáo trình:
- Trần Văn Hội, Mai Văn Lập, Điện tử tương tự, NXB Đại học Bách Khoa Hà Nội, 2022.
➢ Tài liệu tham khảo
- Thomas L. Floyd, Electronic Devices, Prentice Hall, 2012
- Bài giảng Điện tử tương tự của giảng viên
http://sites.google.com/view/tranvanhoi MỤC ĐÍCH MÔN HỌC
❖ Học phần trang bị cho sinh viên kiến thức và kỹ năng phân
tích nguyên lý hoạt động của các mạch điện tử cơ bản dựa trên
các linh kiện điện tử, bán dẫn như diode, transistor BJT, FET,
bộ khuyếch đại thuật toán.
❖ Học phần này trang bị cho sinh viên kiến thức tính toán các
tham số một chiều và xoay chiều các mạch điện tử cơ bản như:
Mạch nguồn, mạch khuếch đại tín hiệu nhỏ dùng đèn bán dẫn
BJT và FET, mạch khuếch đại công suất, mạch khuếch đại
thuật toán, mạch tạo dao động.. YÊU CẦU MÔN HỌC ❖ Trên lớp:
- Đi học đầy đủ, đúng giờ.
- Trật tự, tham gia phát biểu bài.
- Trang phục đúng quy định, đeo thẻ SV, không sử dụng diện thoại. ❖ Ngoài giờ:
- Sinh viên phải đọc trước tài liệu, bài giảng trước khi lên lớp.
- Làm bài tập về nhà, thực hành mô phỏng vẽ mạch trên phần mềm
Proteus, LTSpice, thiết kế mạch dùng Altium Designer. 4 Lecture 1 NỘI DUNG HỌC PHẦN
Chương 1: Mạch ứng dụng điốt
Chương 2: Mạch khuếch đại tín hiệu nhỏ dùng Transistor
Chương 3: Mạch khuếch đại công suất
Chương 4: Khuếch đại thuật toán
Chương 5: Mạch tạo dao động
CHƯƠNG 1: MẠCH ỨNG DỤNG DIODE 1 • Điốt bán dẫn • Mạch chỉnh lưu 2 • Mạch hạn biên 3 • Mạch ghim mức 4 • Mạch ổn áp 5
BÀI 1: DIODE BÁN DẪN
Sơ đồ tương đương điốt chỉnh lưu lý tưởng

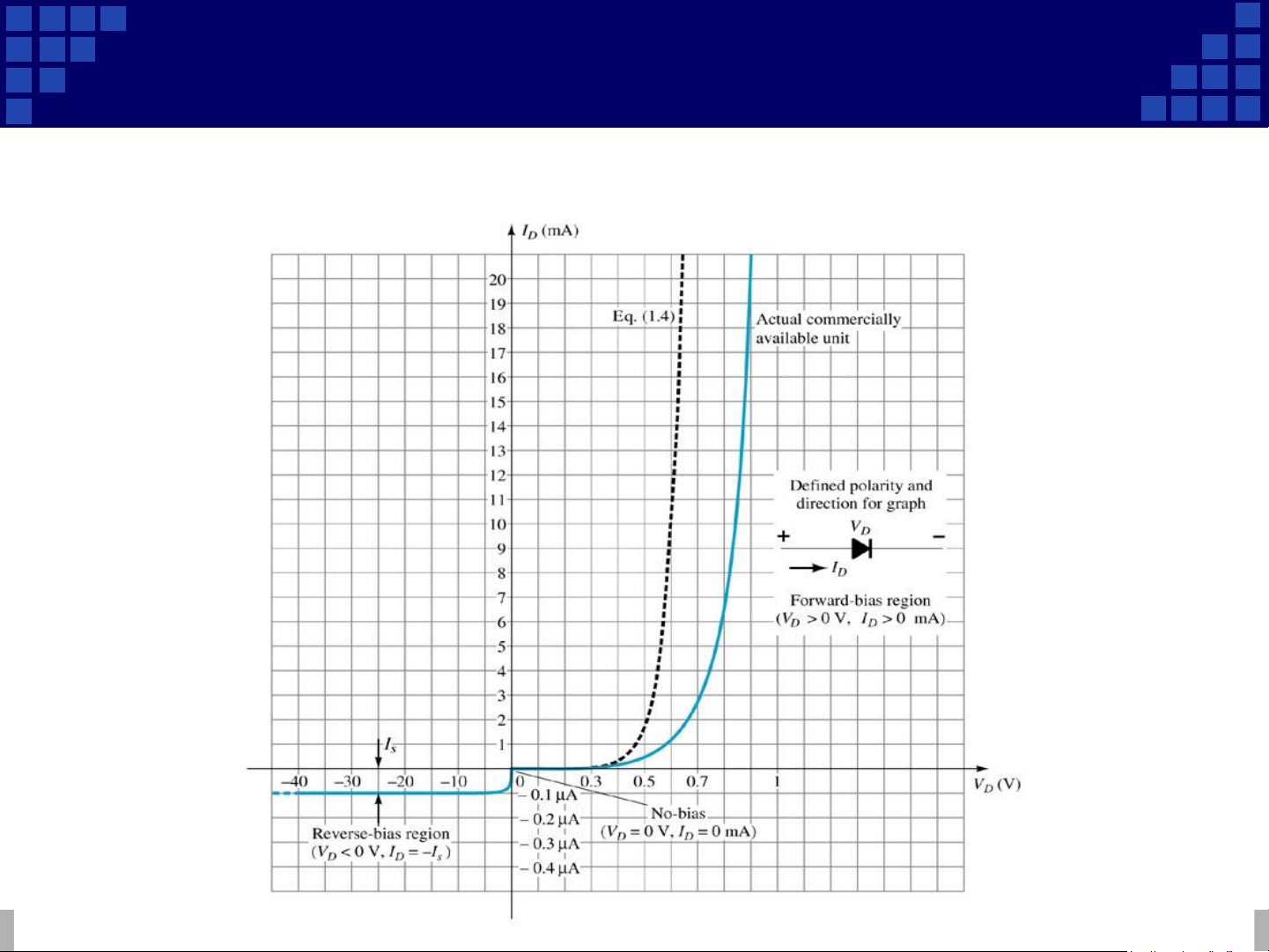

BÀI 1: DIODE BÁN DẪN Đặc tuyến V-A

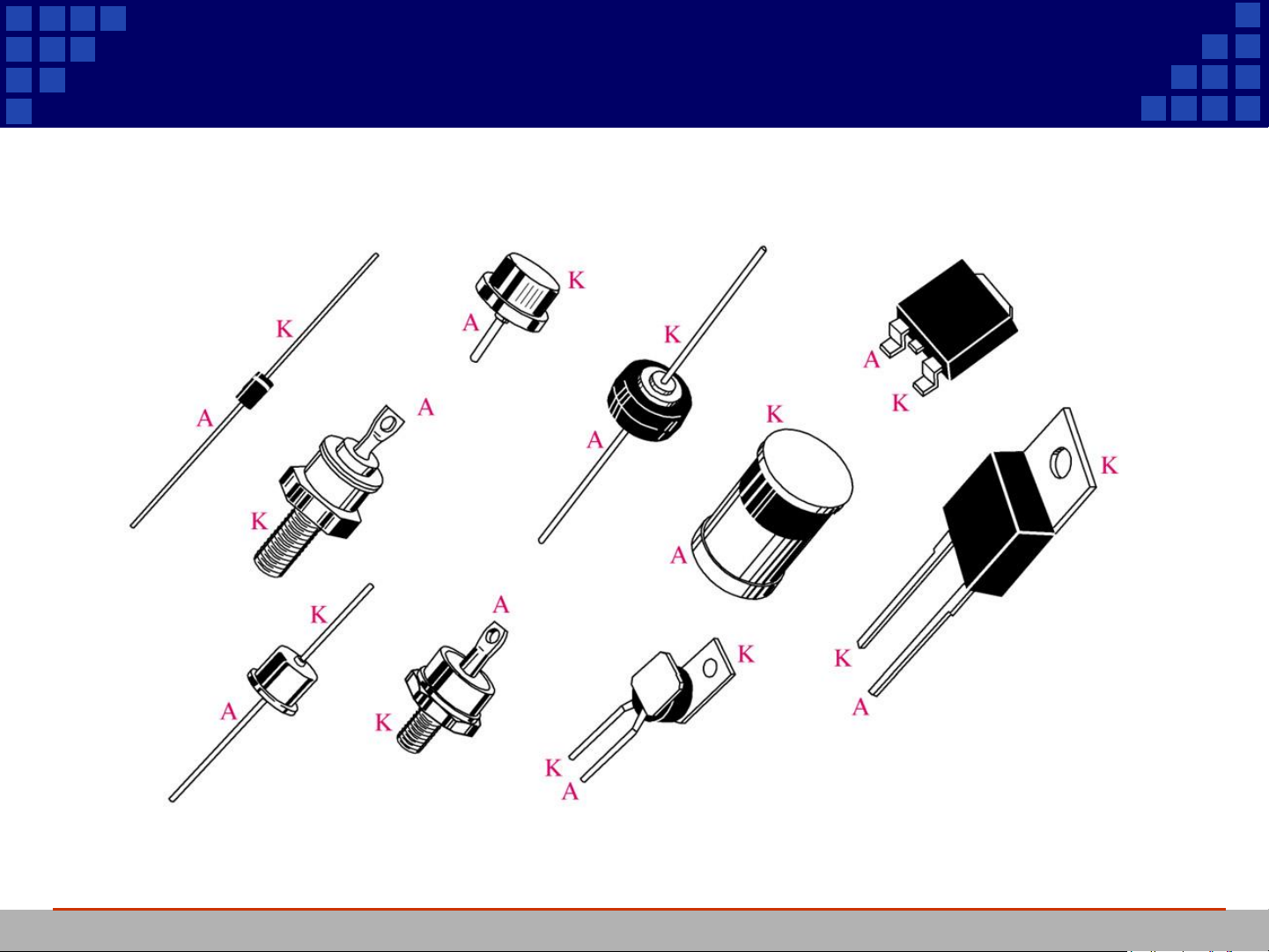

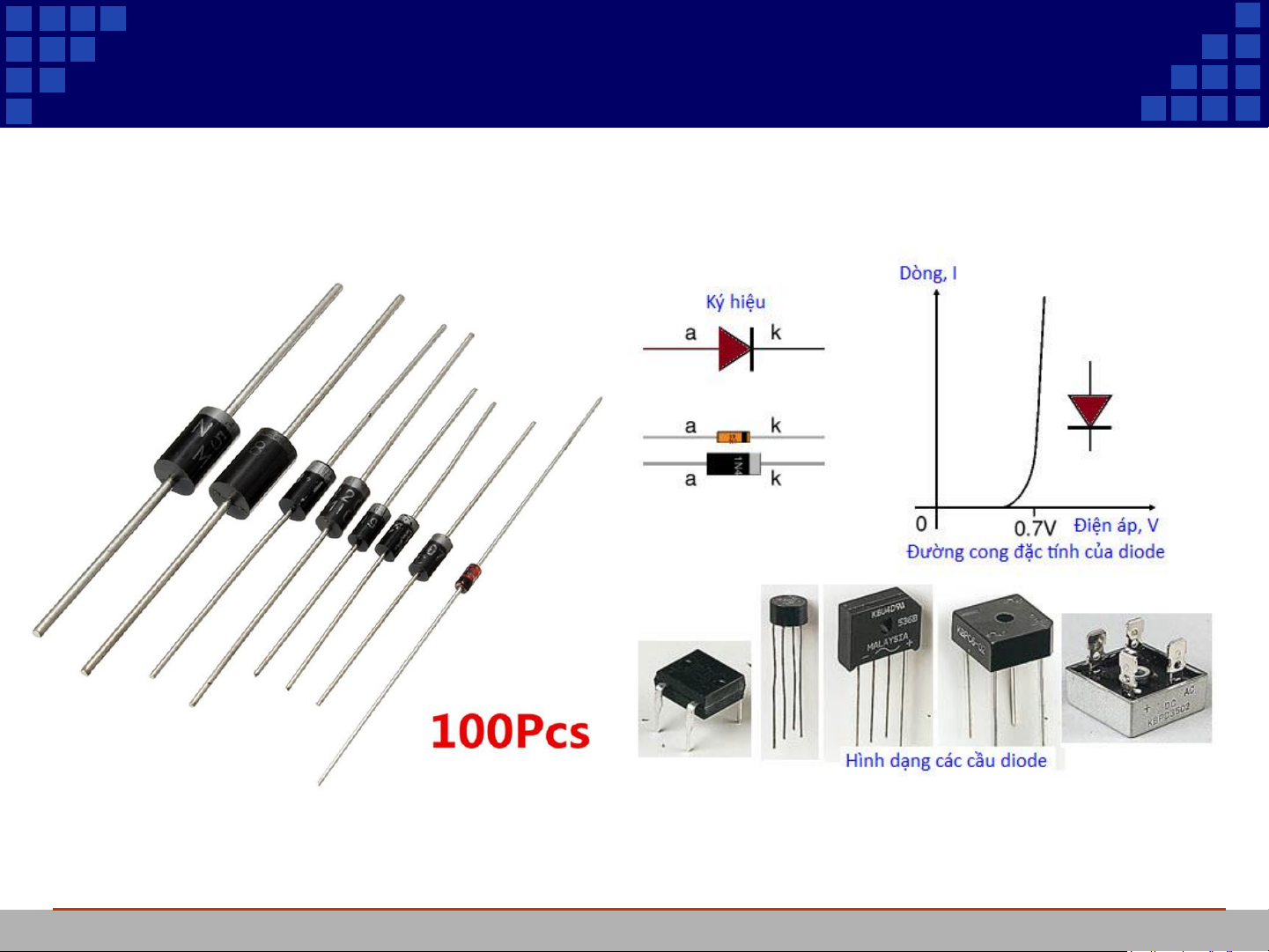

MỘT SỐ LOẠI ĐIỐT
MỘT SỐ LOẠI ĐIỐT
MỘT SỐ LOẠI ĐIỐT
THÔNG SỐ KỸ THUẬT ĐIỐT
Thông số kỹ thuật cần biết khi sử dụng là:
❖ Chất bán dẫn chế tạo để có V và VDmax
❖ Dòng điện thuận cực đại IFmax
❖ Dòng điện bão hòa nghịch IS
❖ Điện áp nghịch cực đại VRmax
ĐI ỐT NẮN ĐIỆN THÔNG DỤNG
Bảng tra một số đi ốt nắn điện thông dụng. Mã số Chất I I V Fmax S Rmax 1N4004 Si 1A 5A 500V 1N4007 Si 1A 5A 1000V 1N5408 Si 3A 5A 1000V
CHƯƠNG 1: MẠCH ỨNG DỤNG DIODE 1 • Điốt bán dẫn • Mạch chỉnh lưu 2 • Mạch hạn biên 3 • Mạch ghim mức 4 • Mạch ổn áp 5

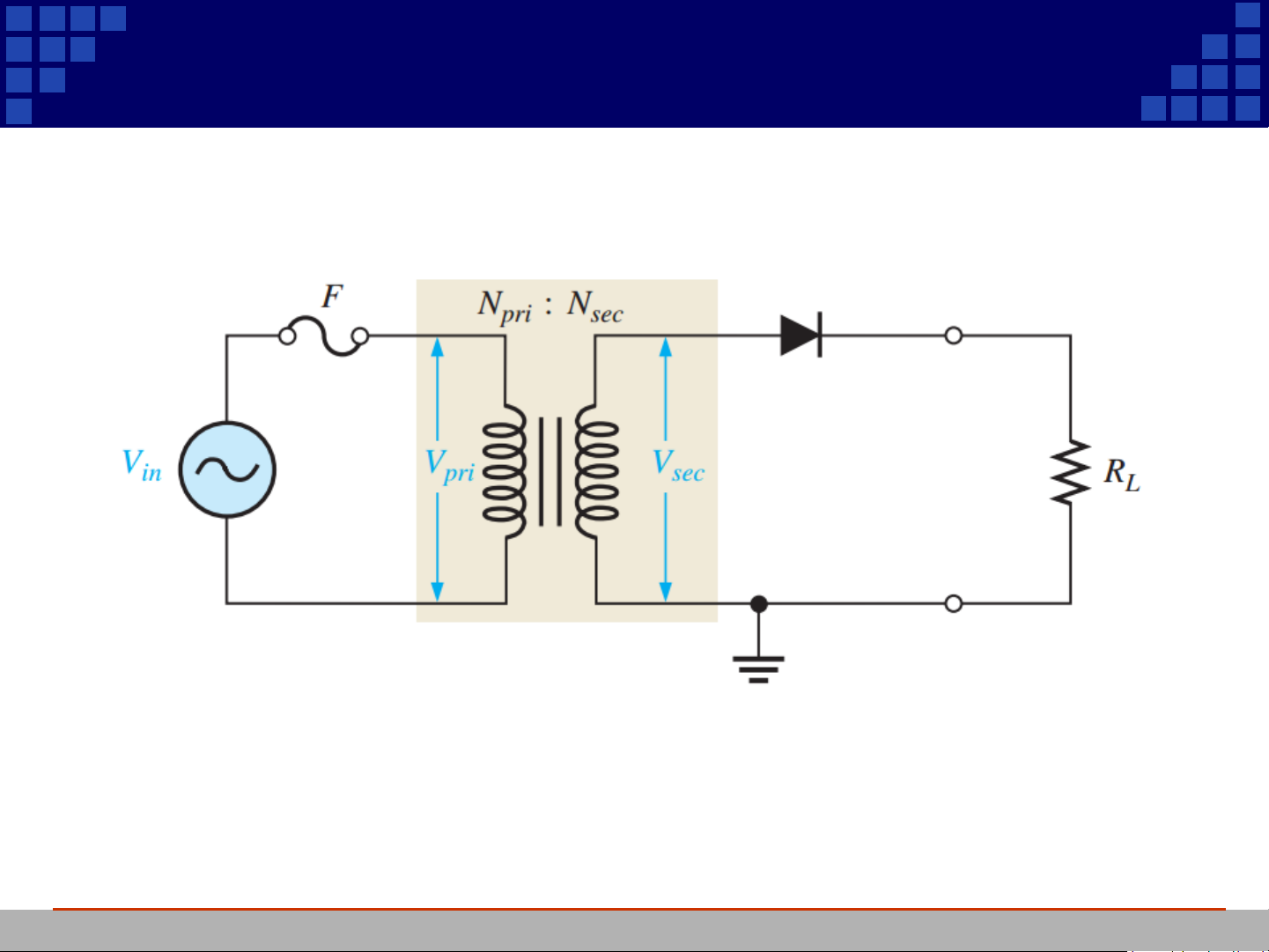

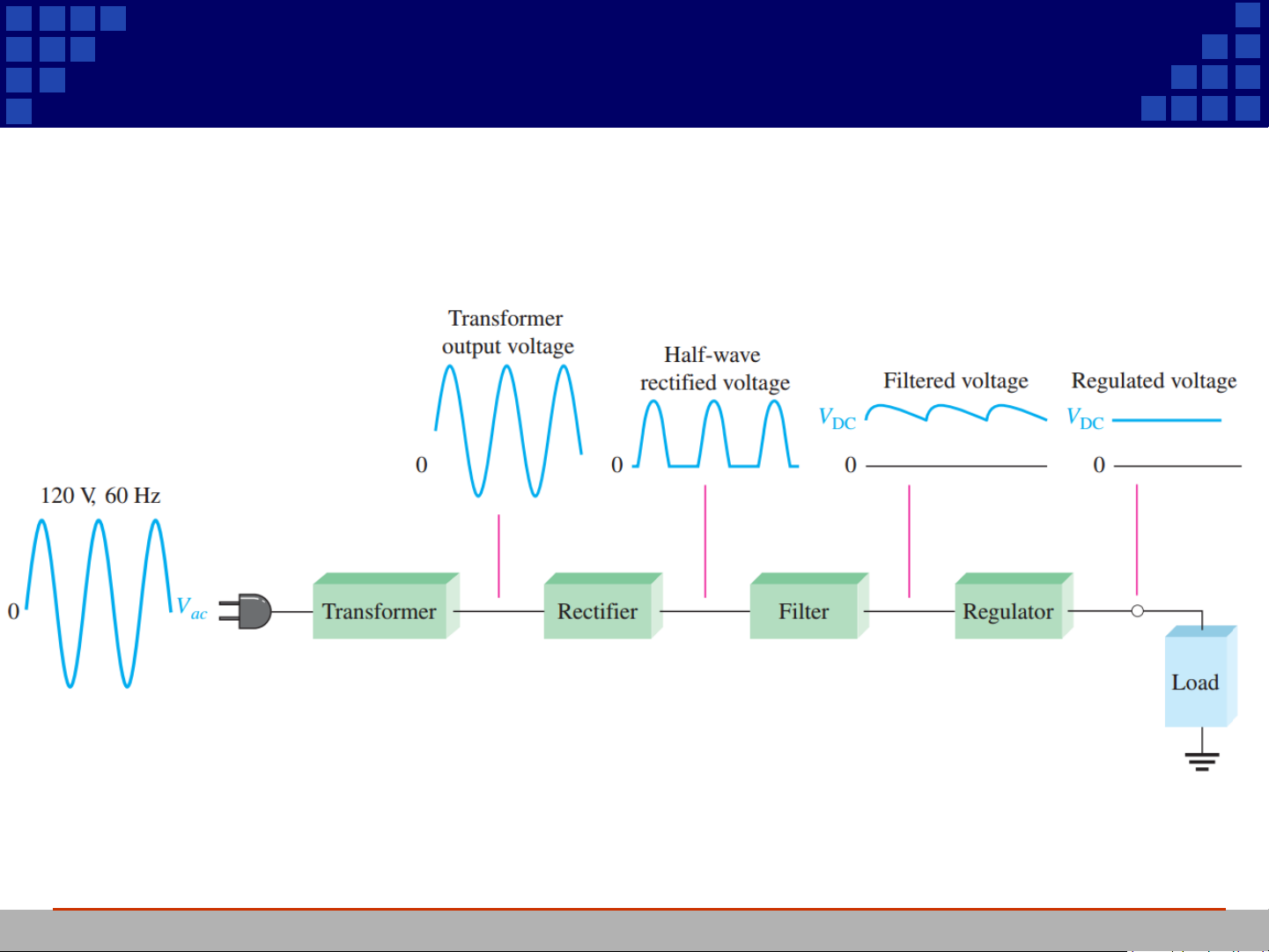

BÀI 2. MẠCH CHỈNH LƯU (NẮN ĐIỆN) 1. Mạch nguồn
BÀI 2. MẠCH CHỈNH LƯU (NẮN ĐIỆN)

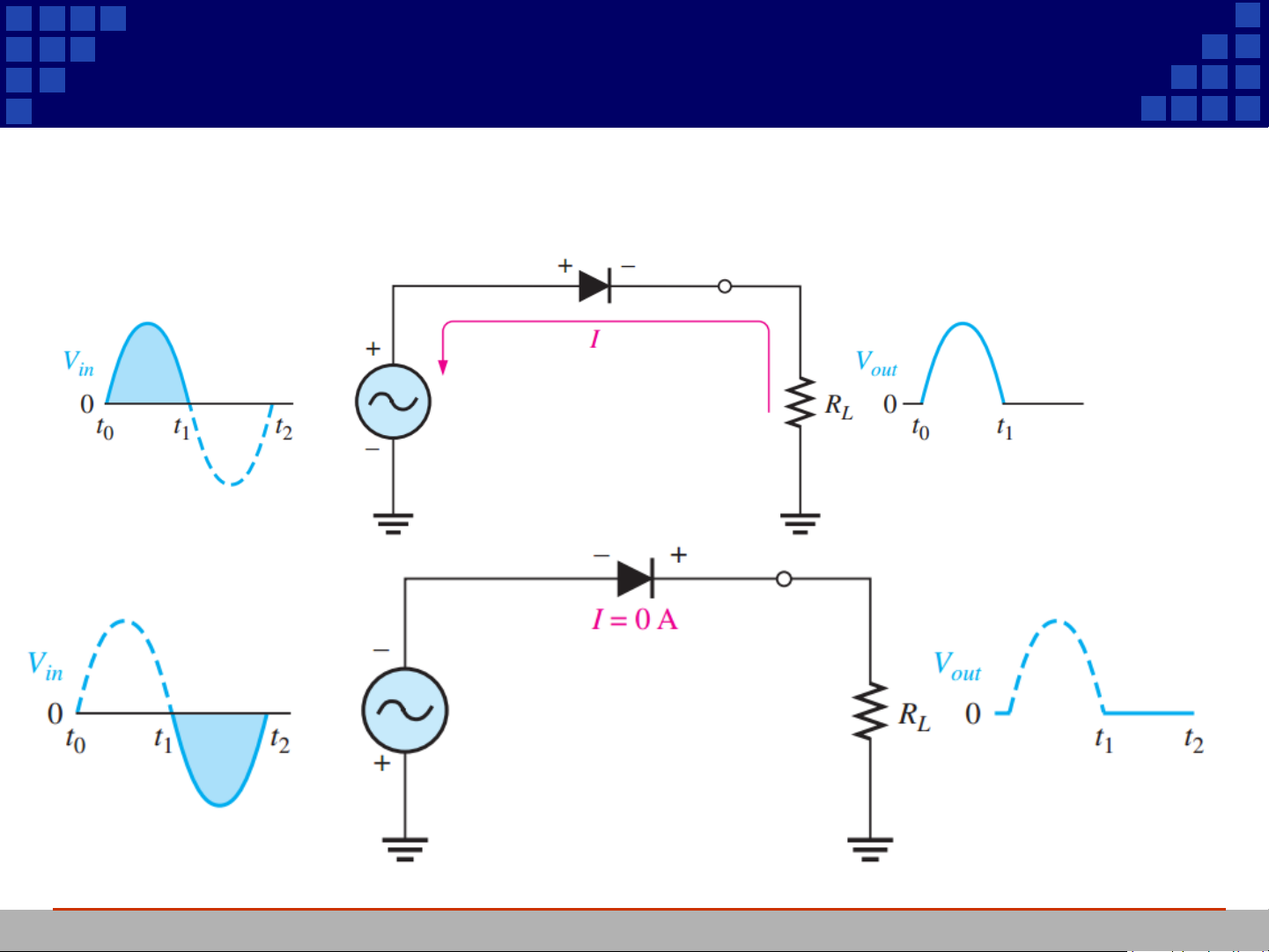

2. Mạch chỉnh lưu nửa chu kỳ
BÀI 2. MẠCH CHỈNH LƯU (NẮN ĐIỆN)
2. Mạch chỉnh lưu nửa chu kỳ

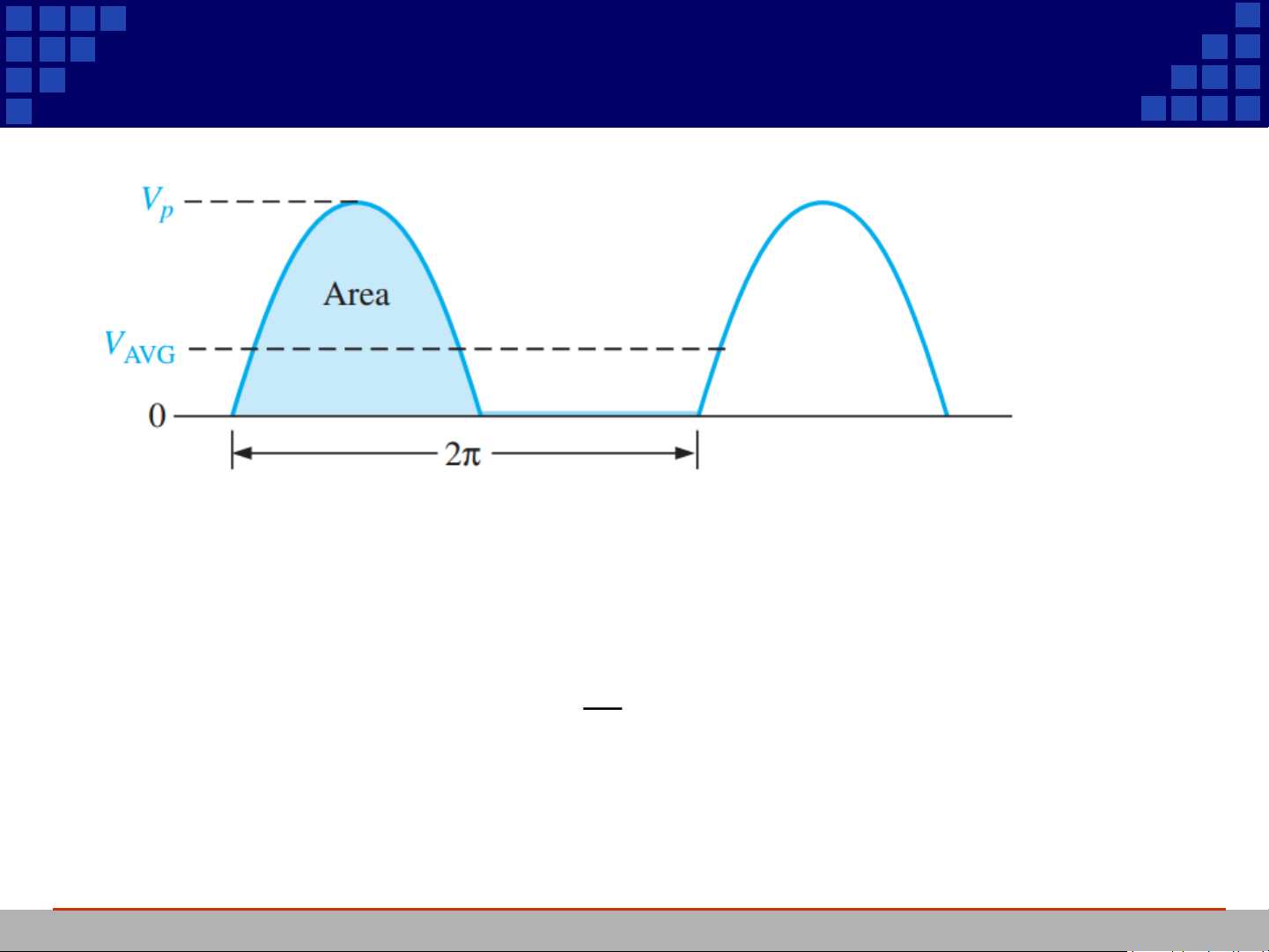

Giá trị trung bình và giá trị hiệu dụng

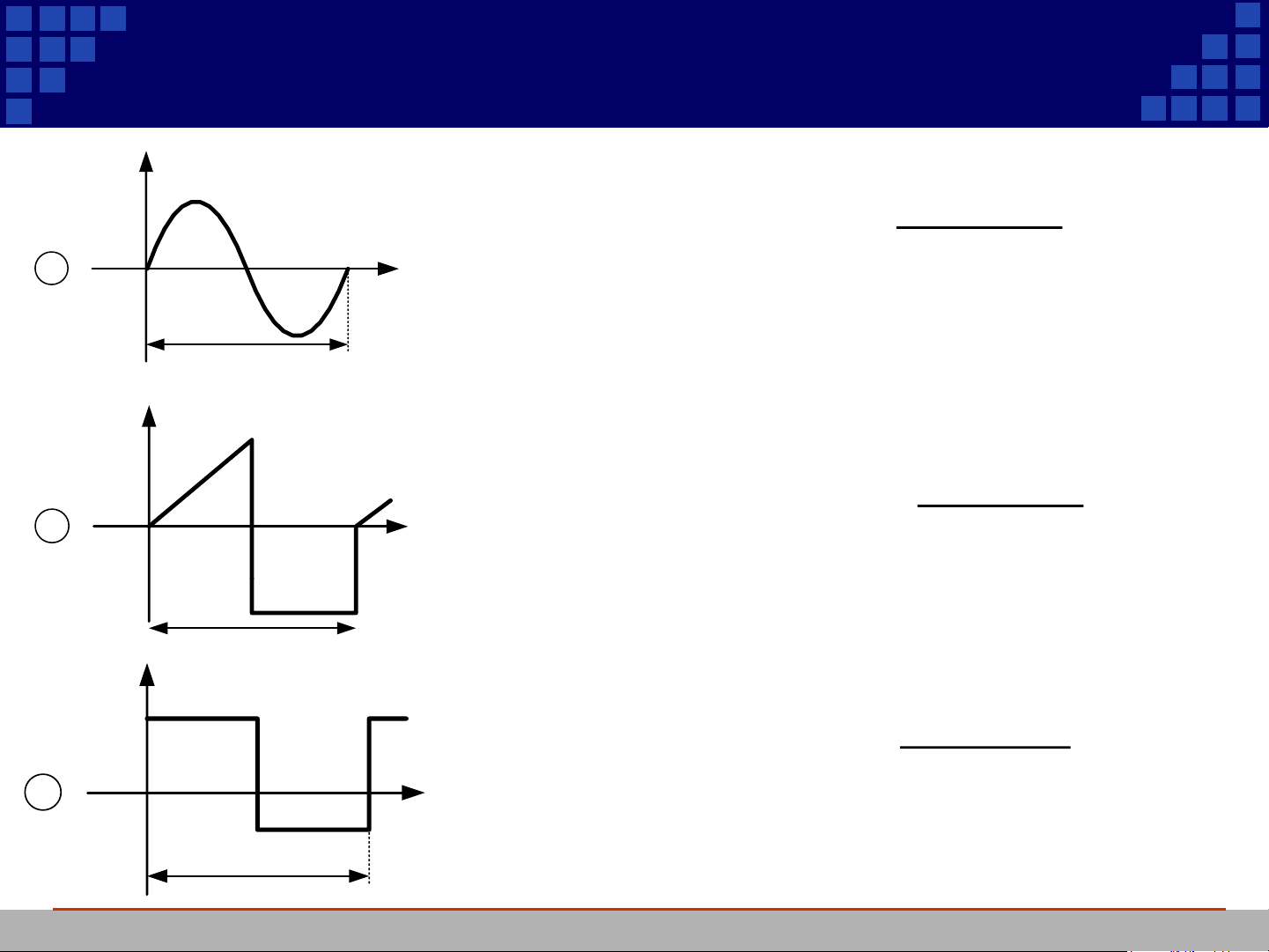

❖ Do đó giá trị trung bình được tính bằng công thức: 1 T V = v(t).dt DC  T 0 Dạng sóng TRỊ TRUNG BÌNH V(t) S + S 1 2 V = = 0 S1 DC 1 0 T t S2 T V(t) S + S 1 2 S1 V =  0 3 0 DC t T S2 T V(t) S + S 1 2 V =  0 S1 DC 2 0 T S2 t T
GIÁ TRỊ HIỆU DỤNG
❖ Là trị số dương của dòng điện một chiều IDC mà khi chạy
qua một điện trở R trong một chu kì sẽ có năng lượng tỏa nhiệt bằng nhau. 1 T 2 I = i (t).dt rms  T 0 1 T 2 V = v (t).dt rms  T 0
