Chuong 2- KĐ tín hiệu nhỏ dùng Transistor

TRƯỜNG ĐẠI HỌC THỦY LỢI KHOA ĐIỆN – ĐIỆN TỬ
Bộ môn: Điện tử Viễn thông
ĐIỆN TỬ TƯƠNG TỰ
Giảng viên: Trần Văn Hội Email: hoitv@tlu.edu.vn Điện thoại: 0944.736.007 NỘI DUNG HỌC PHẦN
Chương 1: Mạch ứng dụng điốt
Chương 2: Mạch khuếch đại tín hiệu nhỏ dùng Transistor
Chương 3: Mạch khuếch đại công suất
Chương 4: Khuếch đại thuật toán
Chương 5: Mạch tạo dao động
CHƯƠNG 2: MẠCH KHUẾCH ĐẠI TÍN HIỆU NHỎ DÙNG TRANSISTOR
• Mạch khuếch đại dùng BJT 1
• Mạch khuếch đại dùng FET 2
BÀI I. MẠCH KHUẾCH ĐẠI DÙNG BJT

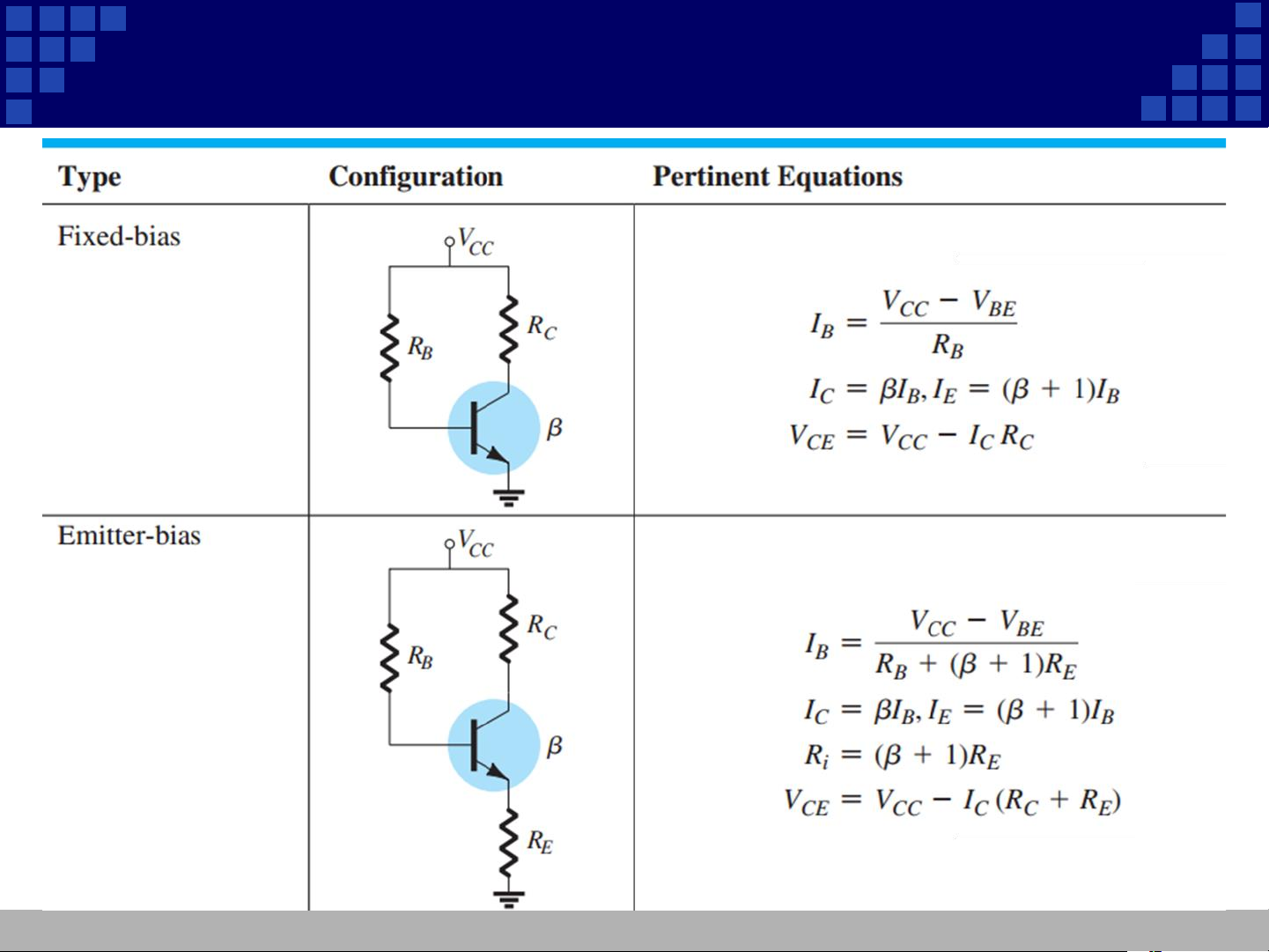

1. PHÂN CỰC TRANSISTOR 4
1. PHÂN CỰC TRANSISTOR 5
PHƯƠNG PHÁP PHÂN ÁP 6 BÀI TẬP
1. Cho mạch phân cực, với 𝛽 = 150 và V 𝐷𝐶 BE = 0.7V.
a. Hãy tính giá trị IB, IC, IE, VBE, VCE và VCB
b. Xác định đường tải động và điểm làm việc tĩnh BÀI TẬP
2. Cho mạch phân cực, với 𝛽 = 150 và V 𝐷𝐶 BE = 0.7V.
a. Hãy tính giá trị IB, IC, IE, VBE, VCE và VCB
b. Xác định đường tải động và điểm làm việc tĩnh BÀI TẬP
3. Cho mạch phân cực, biết rằng ở trạng thái tĩnh IC = 1mA, VCE = 5V, DC = 50, VCC = 9V.
Hãy xác định giá trị các R có trong mạch BÀI 1
Cho mạch điện như hình vẽ: Biết R1 = 180k; R2 = 1k;  = 100;
UBE0 = 0,6V, VCC = 12V. Hãy xác định các thông số tĩnh: IB, IC,
IE , UCE . Vẽ đường tải tĩnh BÀI 2

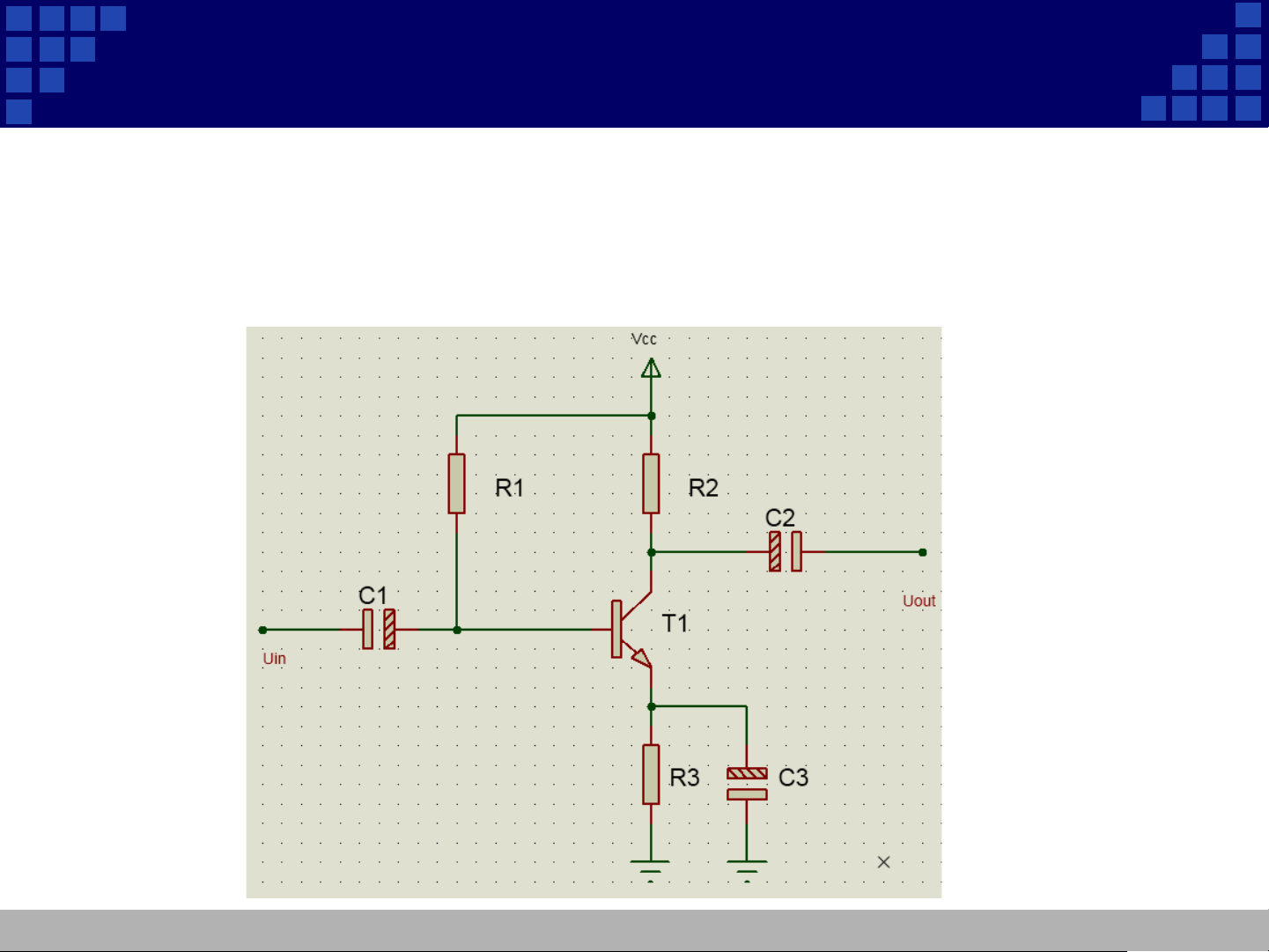

❖ Cho mạch điện như hình vẽ: Biết R1 = 220k; R2 = 1k; R3
= 1K;  = 100; UBE0 = 0,6V, VCC = 15V. Hãy xác định các
thông số tĩnh: IB, IC, IE , UCE , UB , UC , UE. Vẽ đường tải tĩnh BÀI 3
Cho mạch khuếch đại như hình vẽ. Biết VCC = 15V; R3 = 1k;
R4 = 0,5K; R1 = 85k; R2 = 15k; UBE0 = 0,6V;  = 100.
Hãy xác định các tham số tĩnh của transistor (IB , IC , IE , UCE , UB , UC , UE ). Vẽ đường tải tĩnh, đường tải động. BÀI 4
❖ Cho mạch điện như hình vẽ: Biết R1 = 470k; R2 = 2k; R3
= 1K;  = 100; UBE0 = 0,6V, VCC = 15V. Hãy xác định các
thông số tĩnh: IB, IC, IE , UCE , UB , UC , UE. Vẽ đường tải tĩnh
BJT HOẠT ĐỘNG SWITCHING

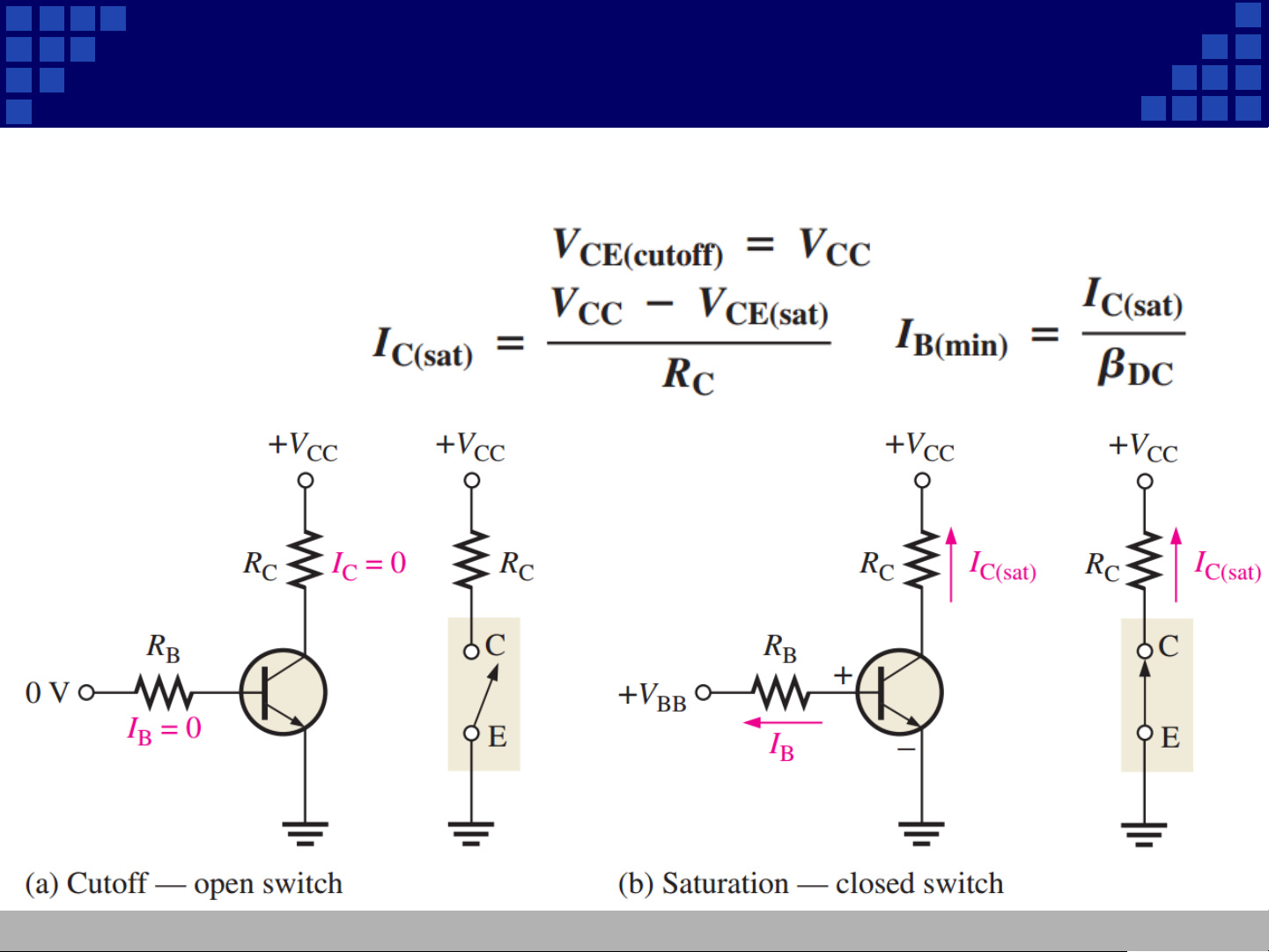

❖ Mạch hoạt động chế độ đóng/ngắt.
➢ Chế độ ngắt (khóa):

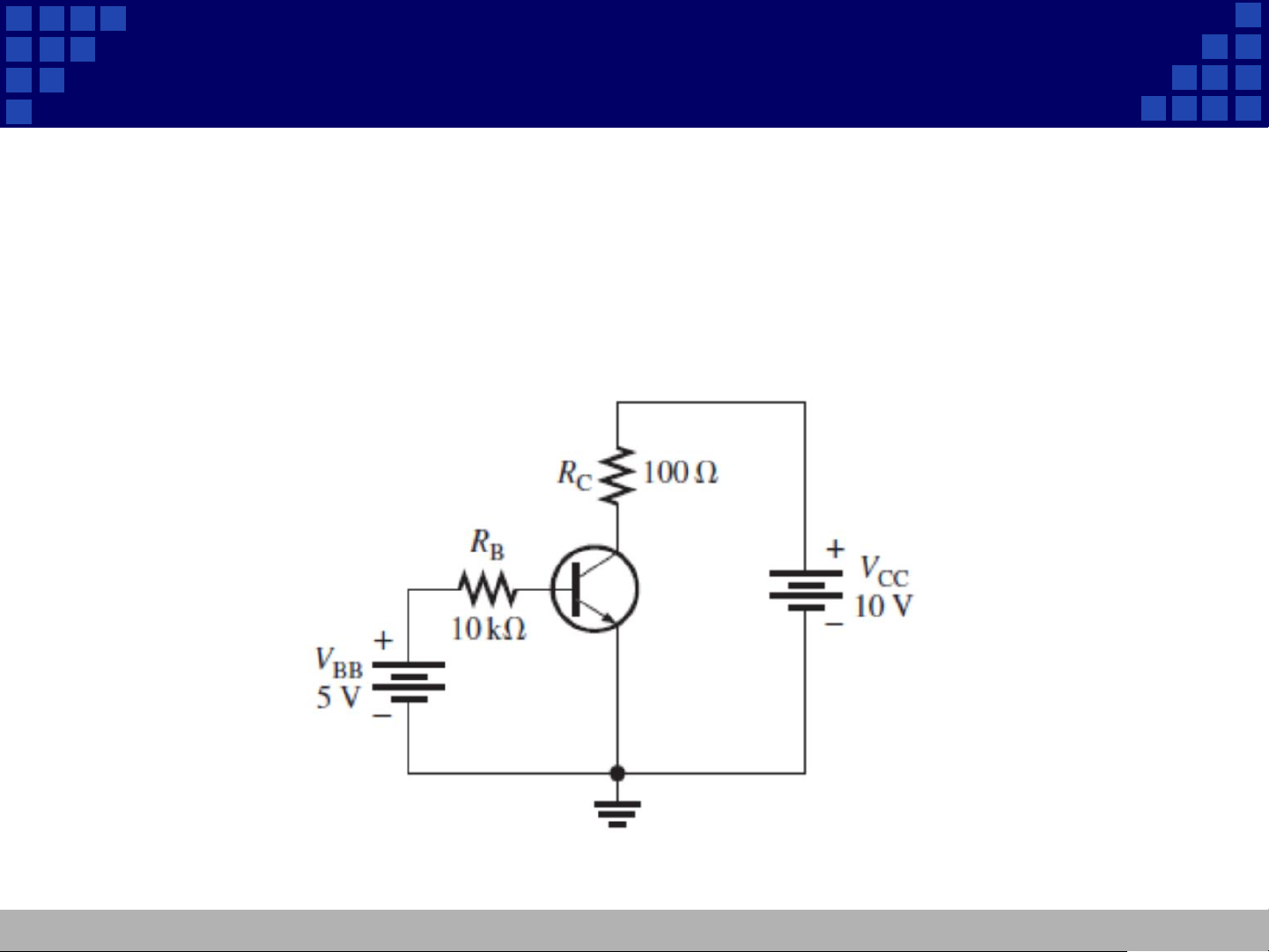

➢ Chế độ đóng: 15 THIẾT KẾ MẠCH 1
1. Xác định dòng IBmin ở chế độ bão hòa với β = 200
2. Xác định RB khi VIN = 5V Lời giải: Vin = 0 => Vin = 5V=> VCE  0V 16 THIẾT KẾ MẠCH 2

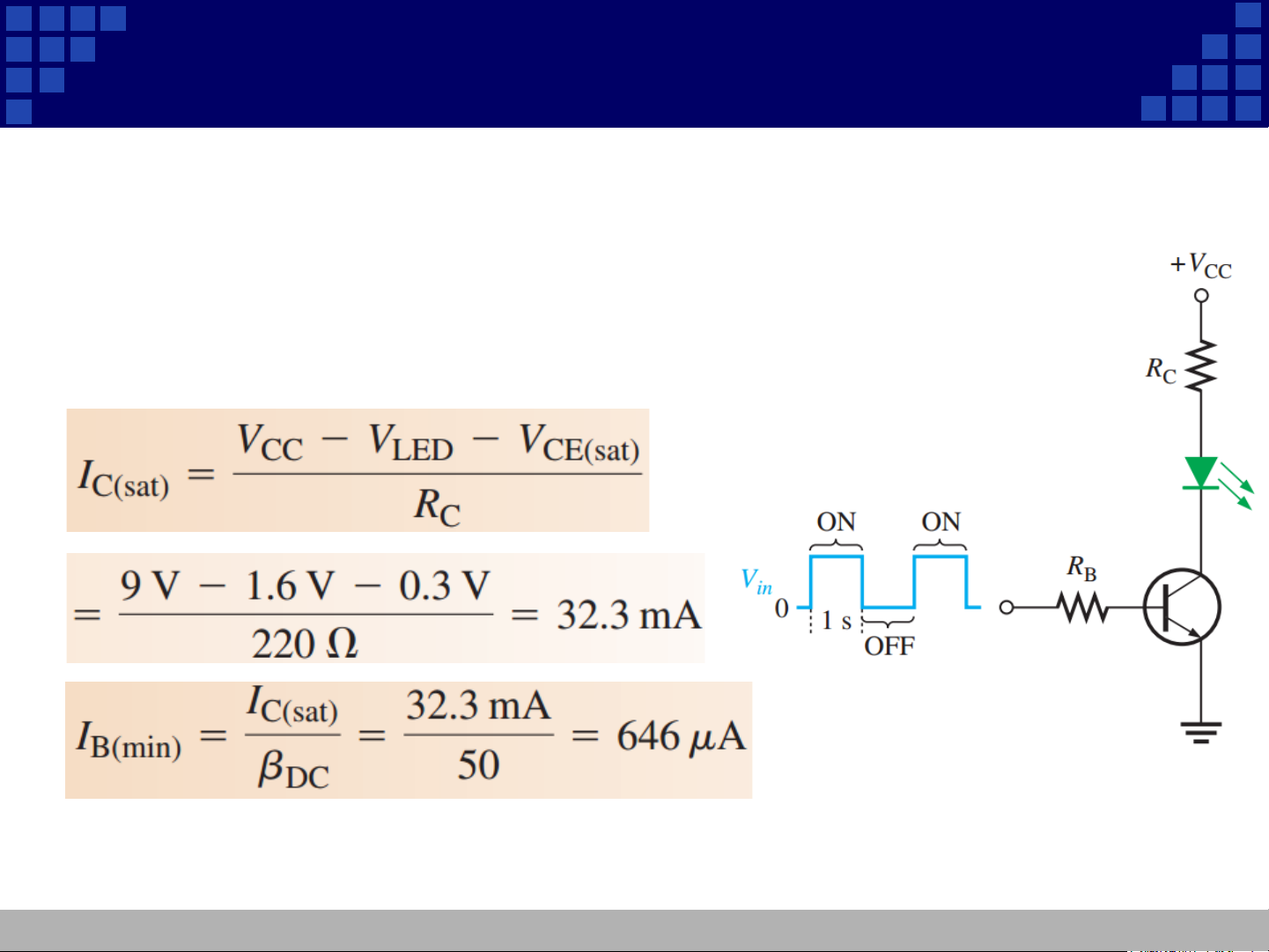

❖ Dòng qua LED = 30mA, xác định biên độ điện áp vào để Transistor dẫn bão hòa.
❖ VCC = 9V, VCE(sat) = 0,3V, RC = 220Ω, RB = 3,3 kΩ, βDC = 50, và VLED = 1,6V.
❖ Để Transistor dẫn bão hòa chọn IB = 2IB(min) = 1,29mA 17 THIẾT KẾ MẠCH 2 18 THIẾT KẾ MẠCH 3
❖ Cho thông số Transistor C1815
❖ Thiết kế mạch điều khiển Relay với dòng hút 70mA 19
2. KHUẾCH ĐẠI TH NHỎ DÙNG BJT

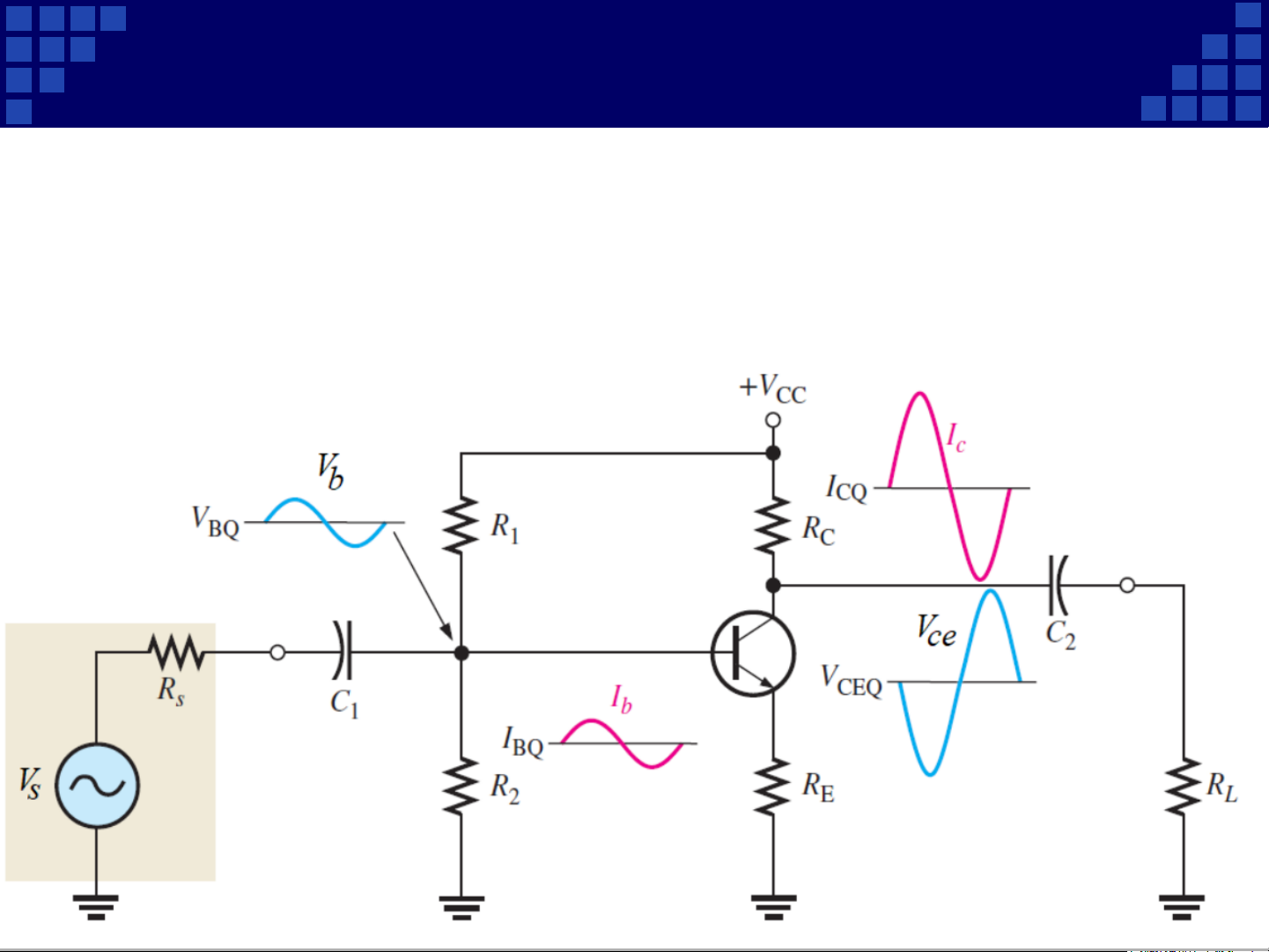

❖ Khuếch đại tín hiệu nhỏ hay còn gọi là bộ khuếch đại tuyến tính
cung cấp khả năng khuếch đại tín hiệu mà không có bất kỳ biến
dạng nào để tín hiệu đầu ra là bản sao được khuếch đại chính xác của tín hiệu đầu vào. 20

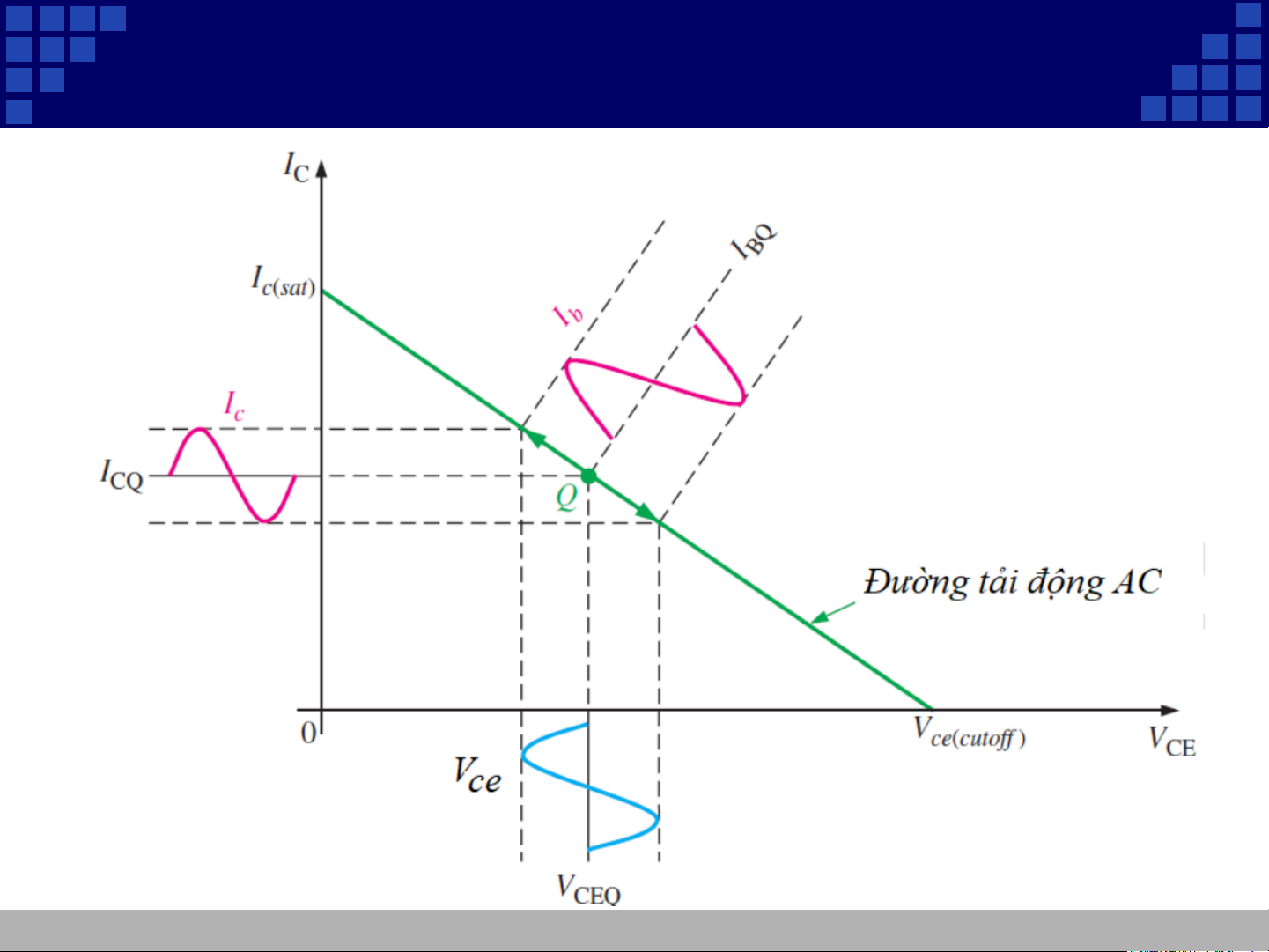

ĐƯỜNG TẢI XOAY CHIỀU MẠCH KĐ 21
