Chuong 3- KĐ Công suất V2

TRƯỜNG ĐẠI HỌC THỦY LỢI KHOA ĐIỆN – ĐIỆN TỬ
Bộ môn: Điện tử Viễn thông
ĐIỆN TỬ TƯƠNG TỰ
Giảng viên: Trần Văn Hội Email: hoitv@tlu.edu.vn Điện thoại: 0944.736.007 NỘI DUNG HỌC PHẦN
Chương 1: Mạch ứng dụng điốt
Chương 2: Mạch khuếch đại tín hiệu nhỏ dùng Transistor
Chương 3: Mạch khuếch đại công suất
Chương 4: Khuếch đại thuật toán
Chương 5: Mạch tạo dao động
CHƯƠNG 3: MẠCH KHUẾCH ĐẠI CÔNG SUẤT 1 • Giới thiệu
• Mạch khuếch đại chế độ A 2
• Mạch khuếch đại chế độ B, AB 3
• Mạch khuếch đại chế độ C 4
• Mạch khuếch đại thực tế 5 BÀI 1. GIỚI THIỆU I. Đặc điểm KĐCS
❖ Tầng KĐ cuối, có tín hiệu vào lớn, làm việc trong miền không tuyến tính
❖ Cung cấp tín hiệu ra đủ lớn đáp ứng yêu cầu của tải, với độ méo cho phép
❖ Đảm bảo hiệu suất cao
❖ Không dùng sơ đồ tương đương tín hiệu nhỏ mà dùng đồ thị để nghiên cứu BÀI 1. GIỚI THIỆU
II. Chế độ khuếch đại công suất
Tùy vào chế độ công tác của transistor, tầng KĐCS có thể làm việc
ở các chế độ A, B, AB, C, D.
❖ Chế độ A: KĐ cả tín hiệu vào, hiệu suất thấp, méo phi tuyến nhỏ
❖ Chế độ B: KĐ một nửa tín hiệu vào, có hiệu suất lớn, có méo xuyên tâm
❖ Chế độ AB: có tính chất chuyển tiếp giữa chế độ A và B, giảm
méo khi tín hiệu vào có biên độ nhỏ
❖ Chế độ C: KĐ tín hiệu ra bé hơn nửa hình sin, hiệu suất cao, méo
lớn, dùng trong các mạch KĐ cao tần
❖ Chế độ D: transistor làm việc như 1 khóa điện tử đóng mở BÀI 1. GIỚI THIỆU

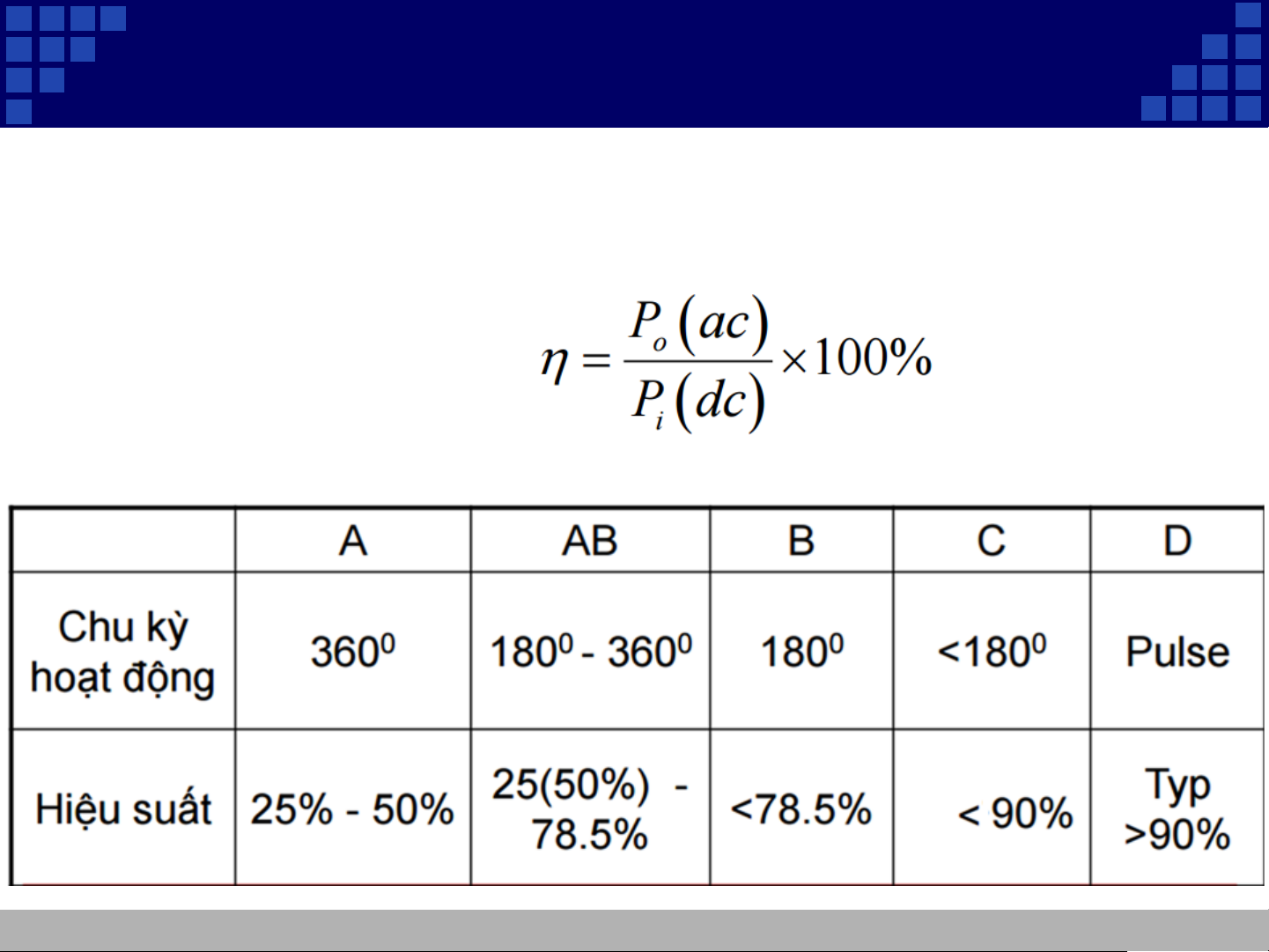

III. Hiệu suất mạch khuếch đại
❖ Hiệu suất = công suất xoay chiều trên tải/ công suất cung cấp từ nguồn DC.
❖ So sánh giữa các chế độ
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

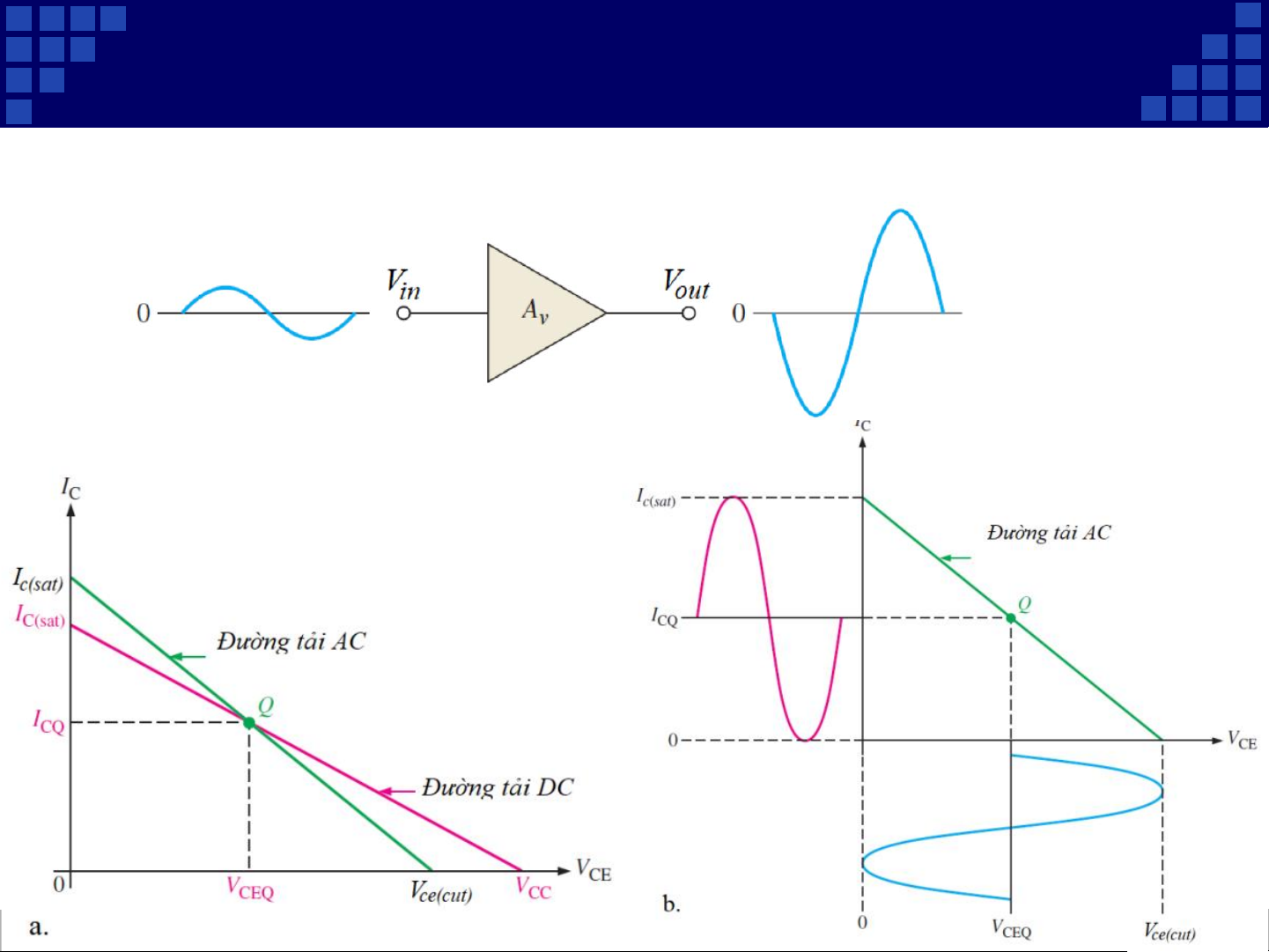

I. Điểm làm việc chế độ A
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

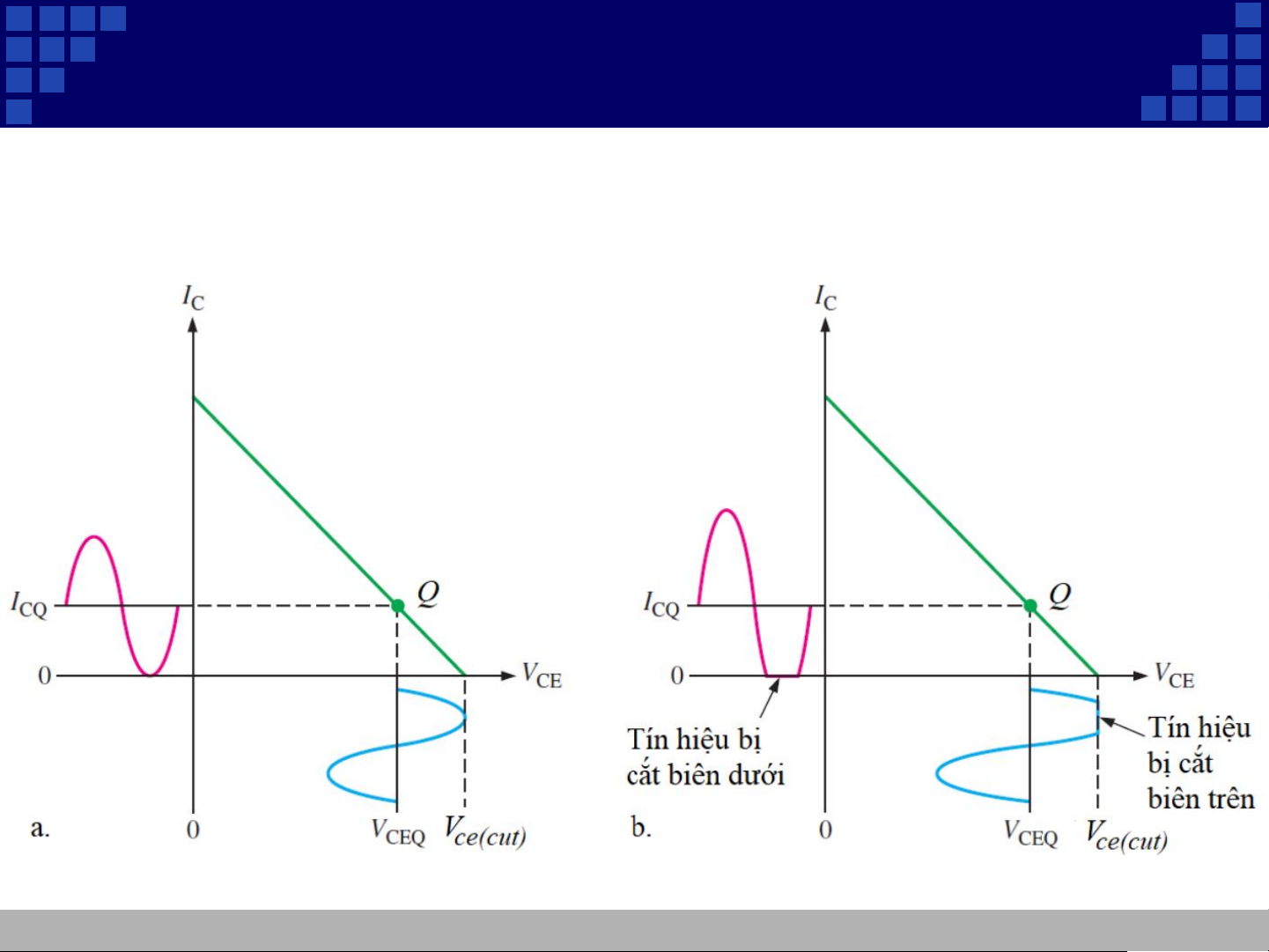

❖ Điểm làm việc lệch xuống dưới
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

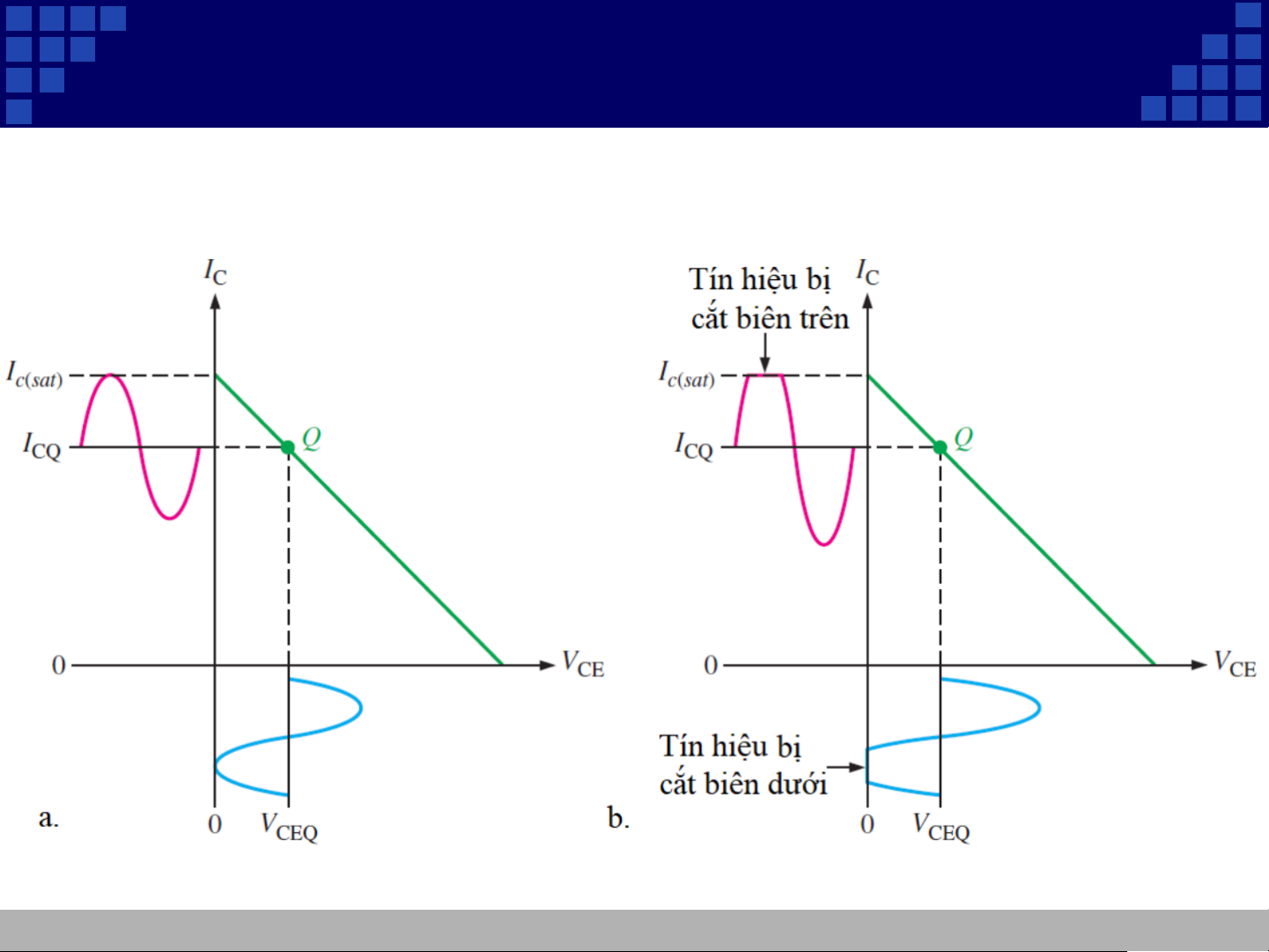

❖ Điểm làm việc lệch lên trên
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

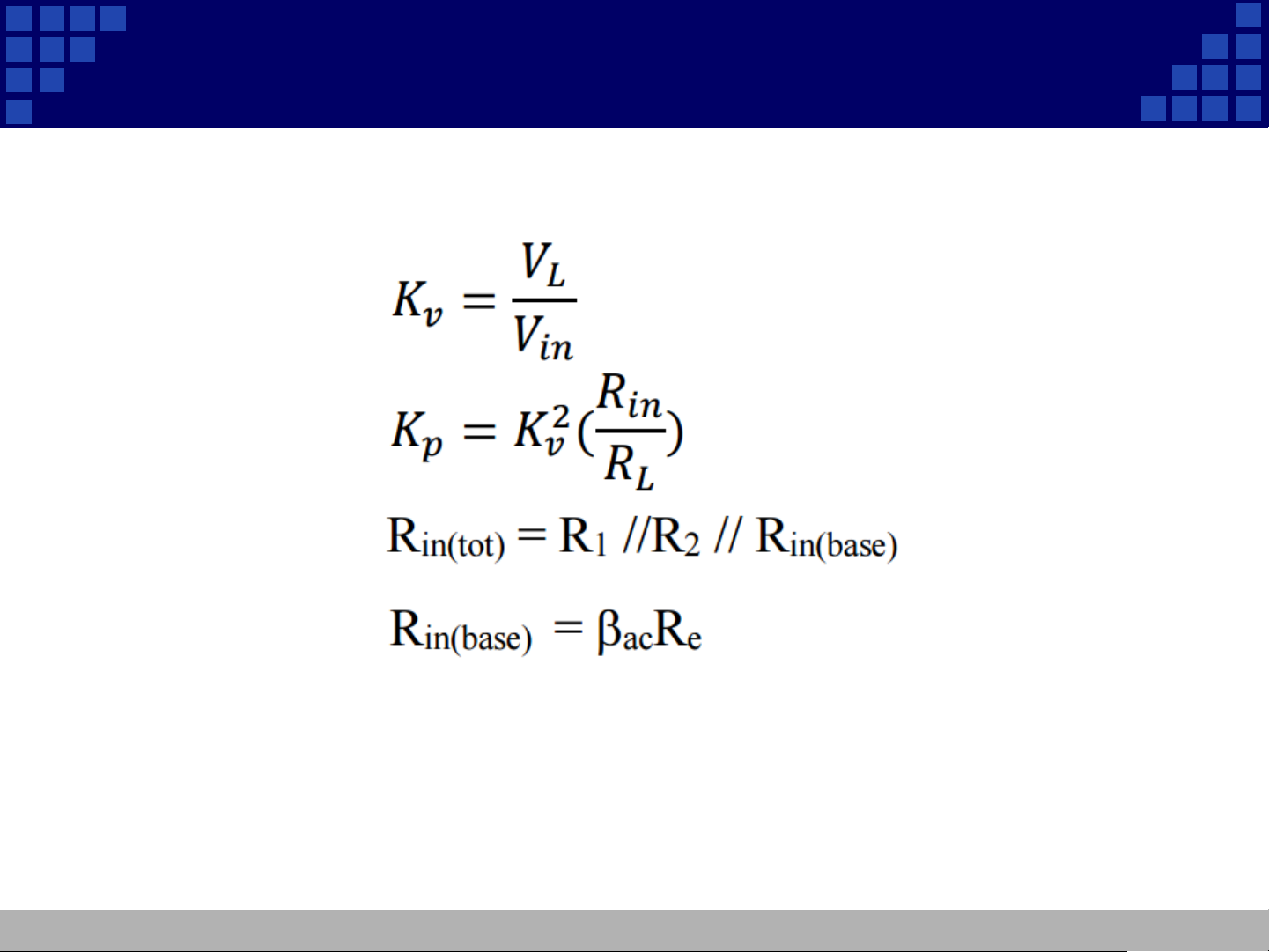

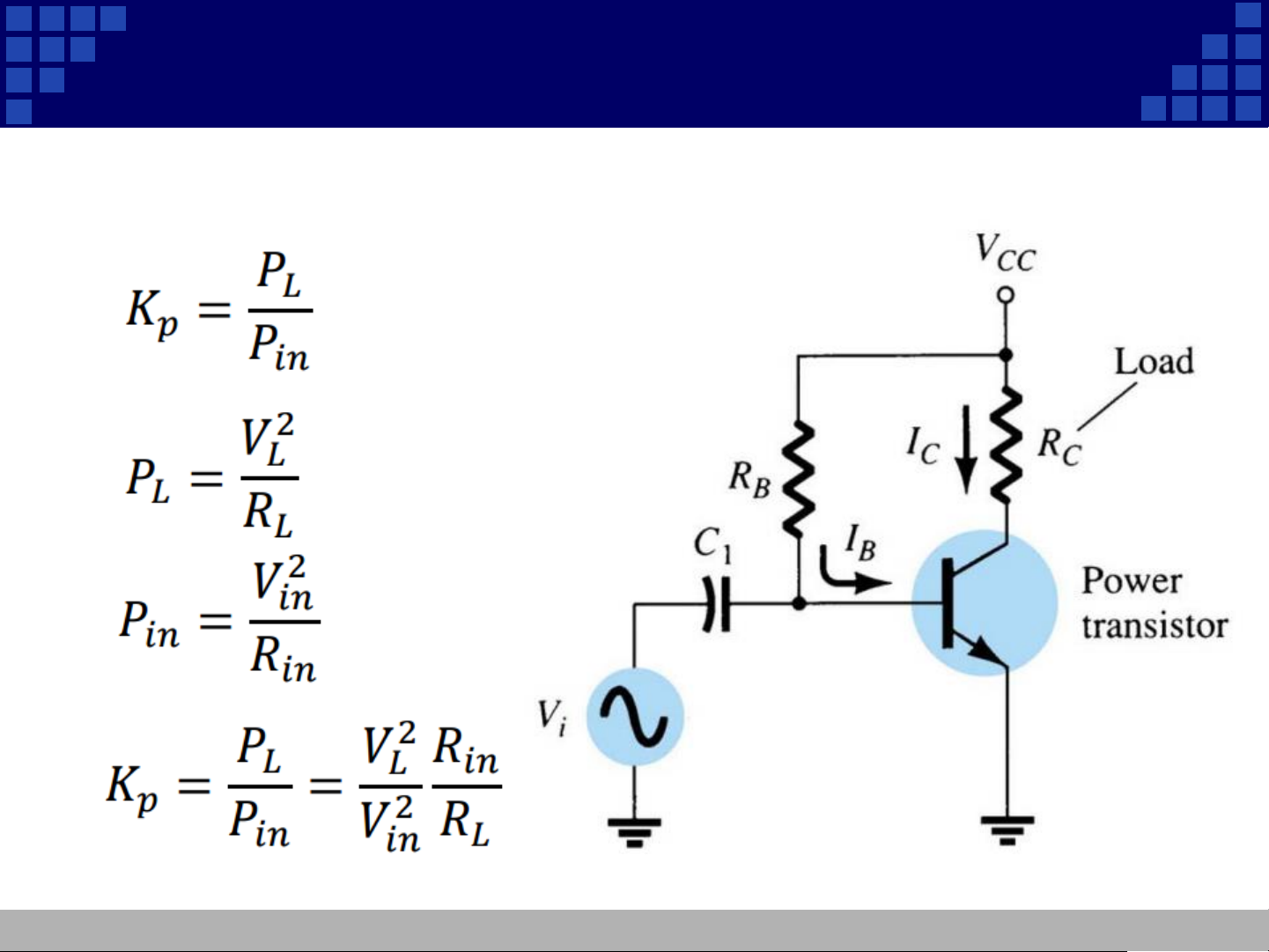

II. Hệ số khuếch đại công suất
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A
II. Hệ số khuếch đại công suất Với mạch CE Với mạch CC
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

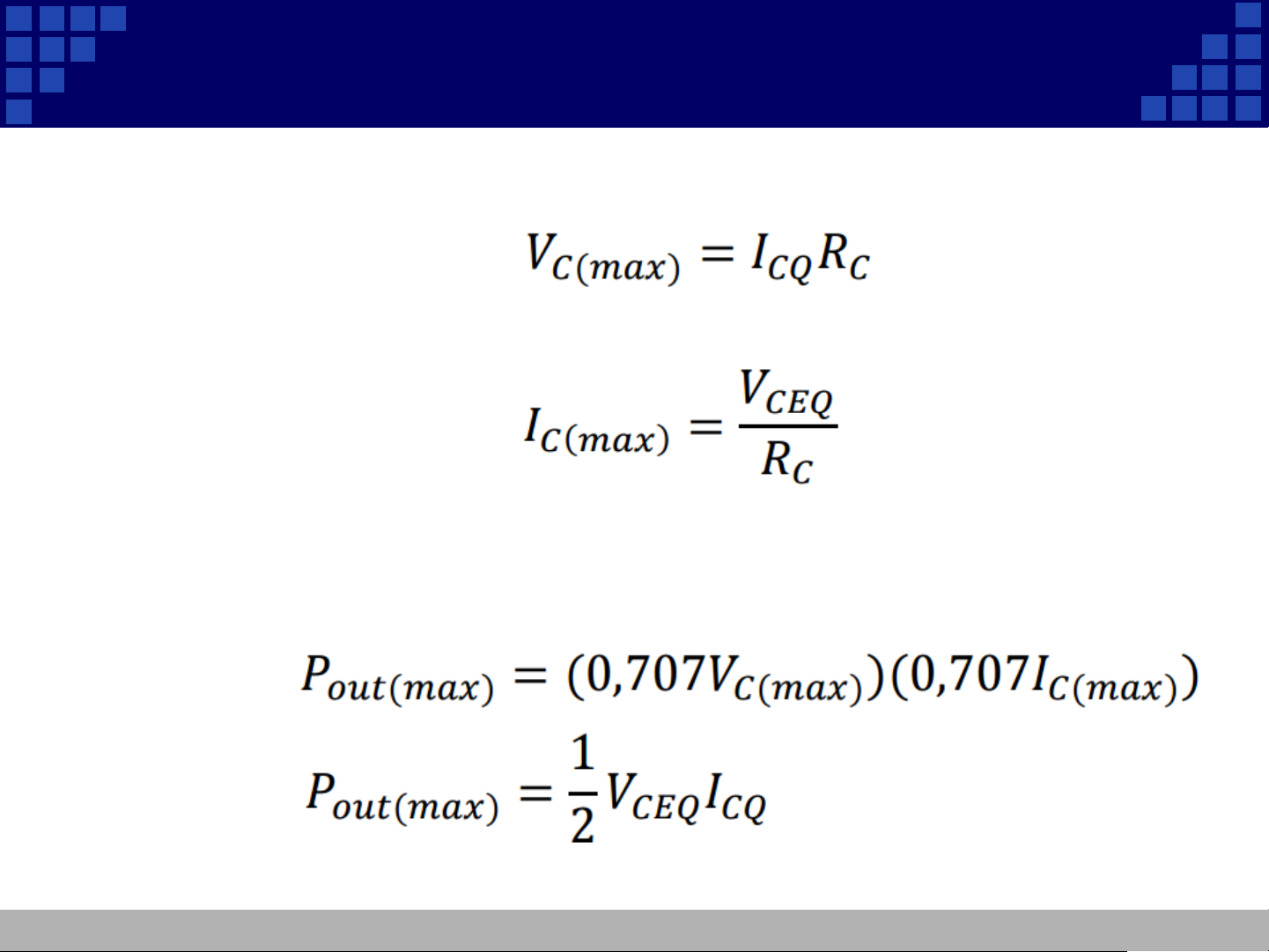

III. Công suất đầu ra Với mạch CE
Điện áp hiệu dụng = 0,707VC(max)
Dòng điện hiệu dụng = 0,707IC(max)
Công suất đầu ra trên tải:
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

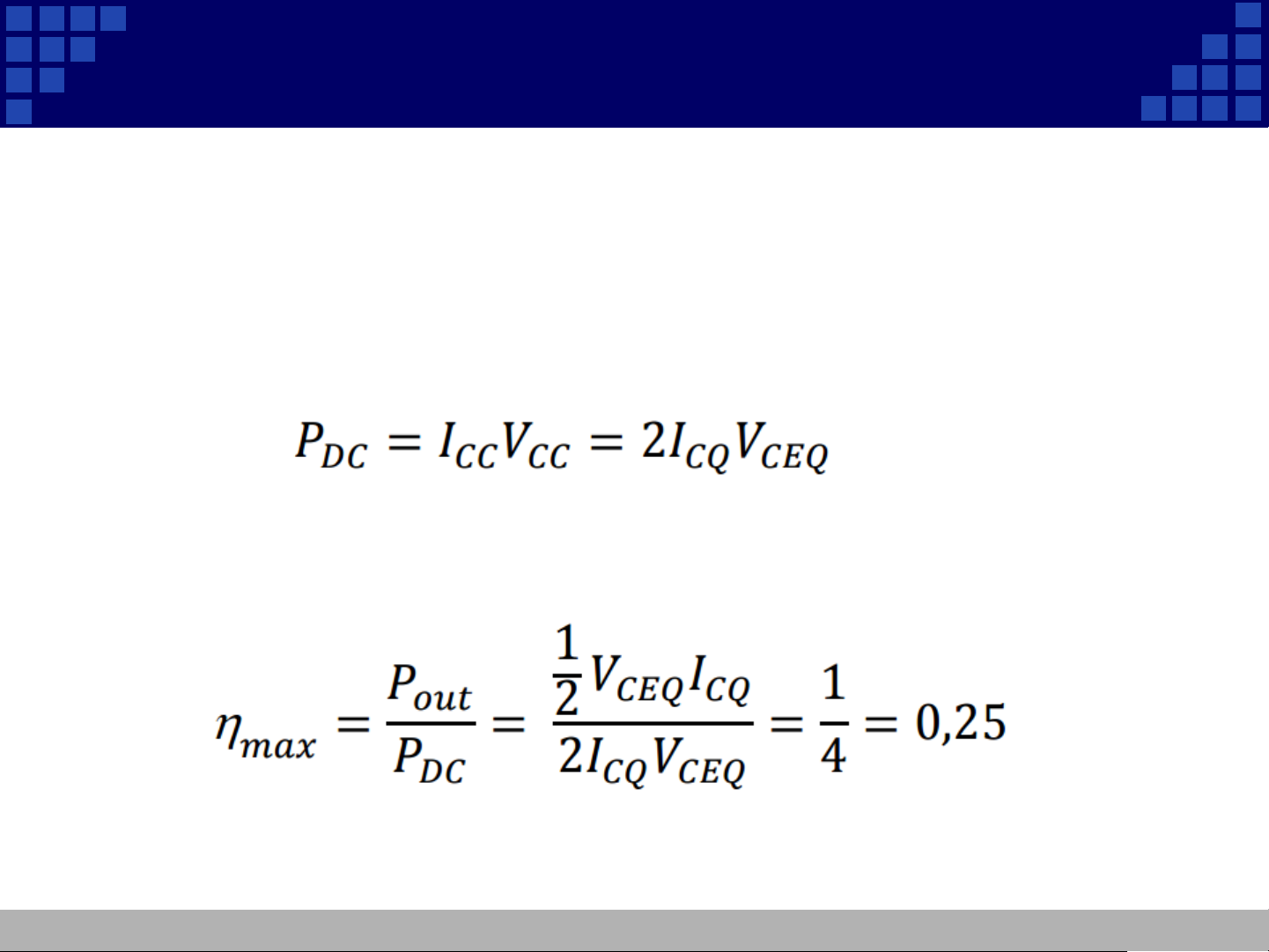

IV. Hiệu suất của mạch
Công suất nguồn cung cấp: Điểm làm việc VCEQ chọn ở giữa đặc tuyến nên VCEQ = VCC/2 Hiệu suất của mạch:
BÀI 2. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ A

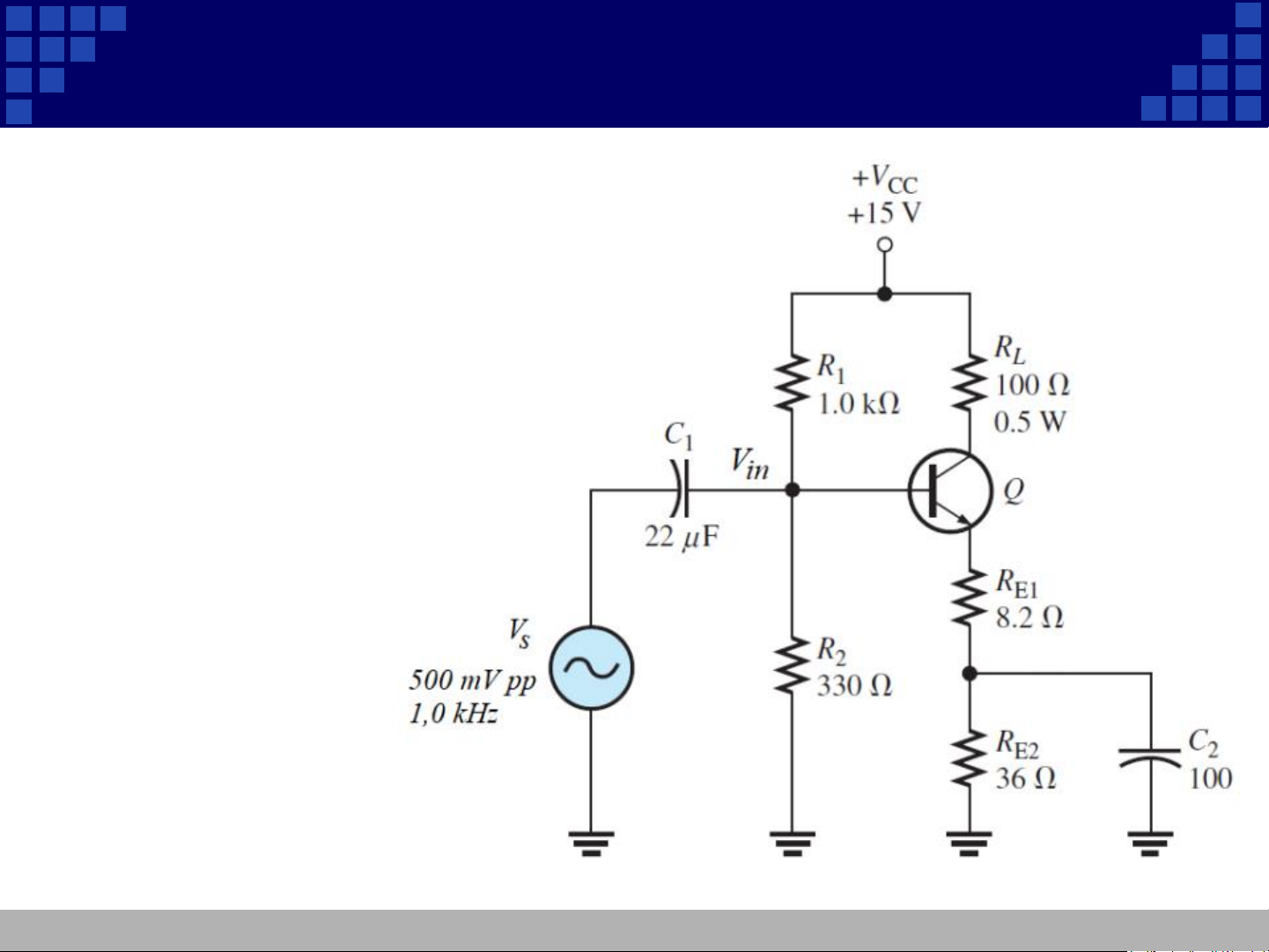

Bài tập: Cho ac = 200, hãy xác định
1. Hệ số khuếch đại điện áp,
2. hệ số khuếch đại công suất,
3. Tính hiệu suất của mạch. BÀI GIẢI 1. Tính re
❖ Hệ số khuếch đại điện áp tầng 1
❖ Trở kháng ra tầng 1: Gồm điện trở RC song song với R3 và R4 BÀI GIẢI

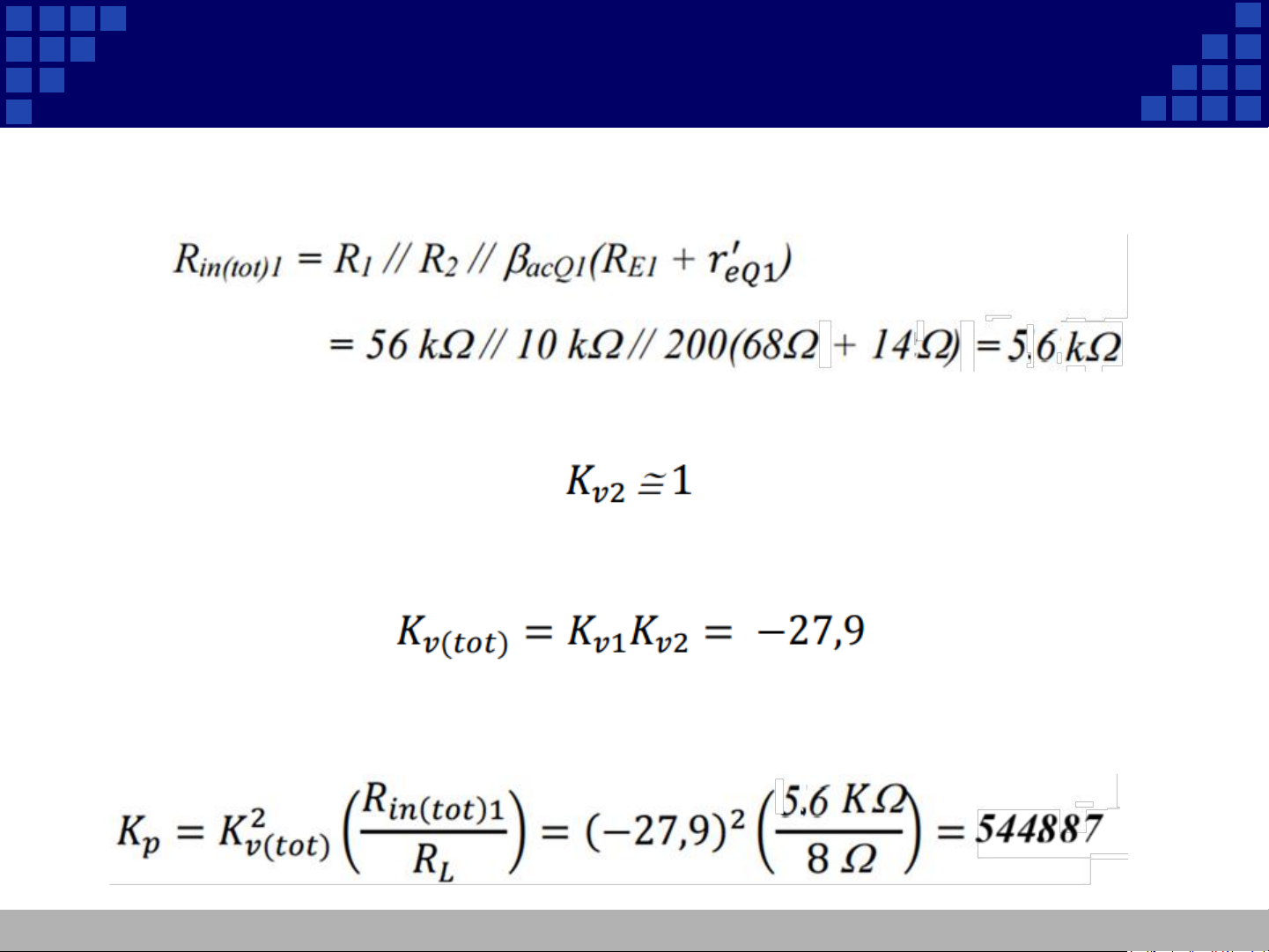

❖ Trở kháng vào tầng 1
❖ Tầng 2 mắc mạch Darlington kiểu lặp emitter nên
❖ Vậy Hệ số khuếch đại điện áp toàn mạch

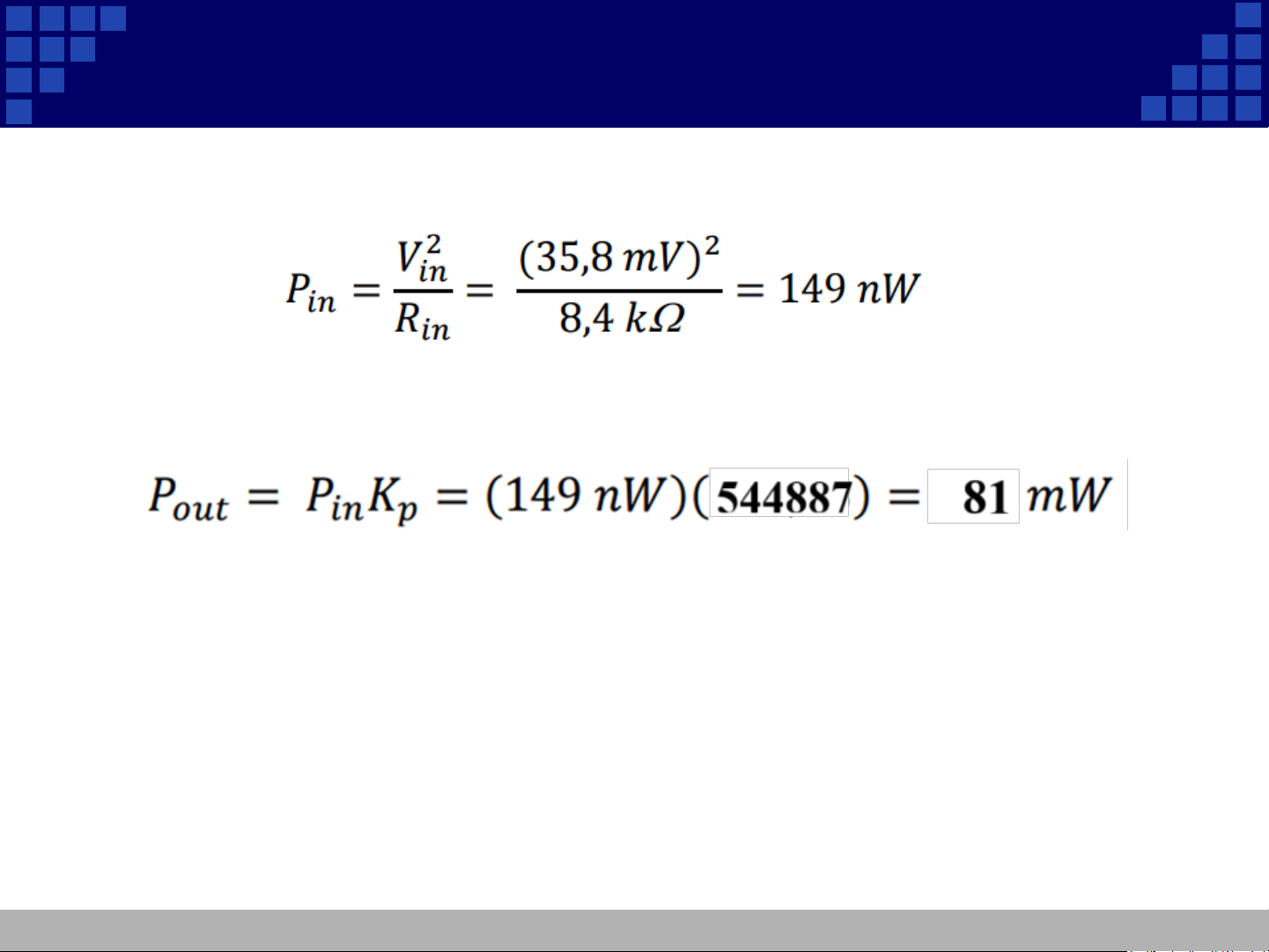

2. Vậy Hệ số khuếch đại công suất toàn mạch 3. Công suất vào Công suất ra
Dòng cung cấp 1 chiều Công suất 1 chiều:
Hiệu suất của mạch  = 81mW/3W = 0.027% BÀI TẬP
1. Hệ số khuếch đại điện áp,
2. hệ số khuếch đại công suất,
3. Tính hiệu suất của mạch.

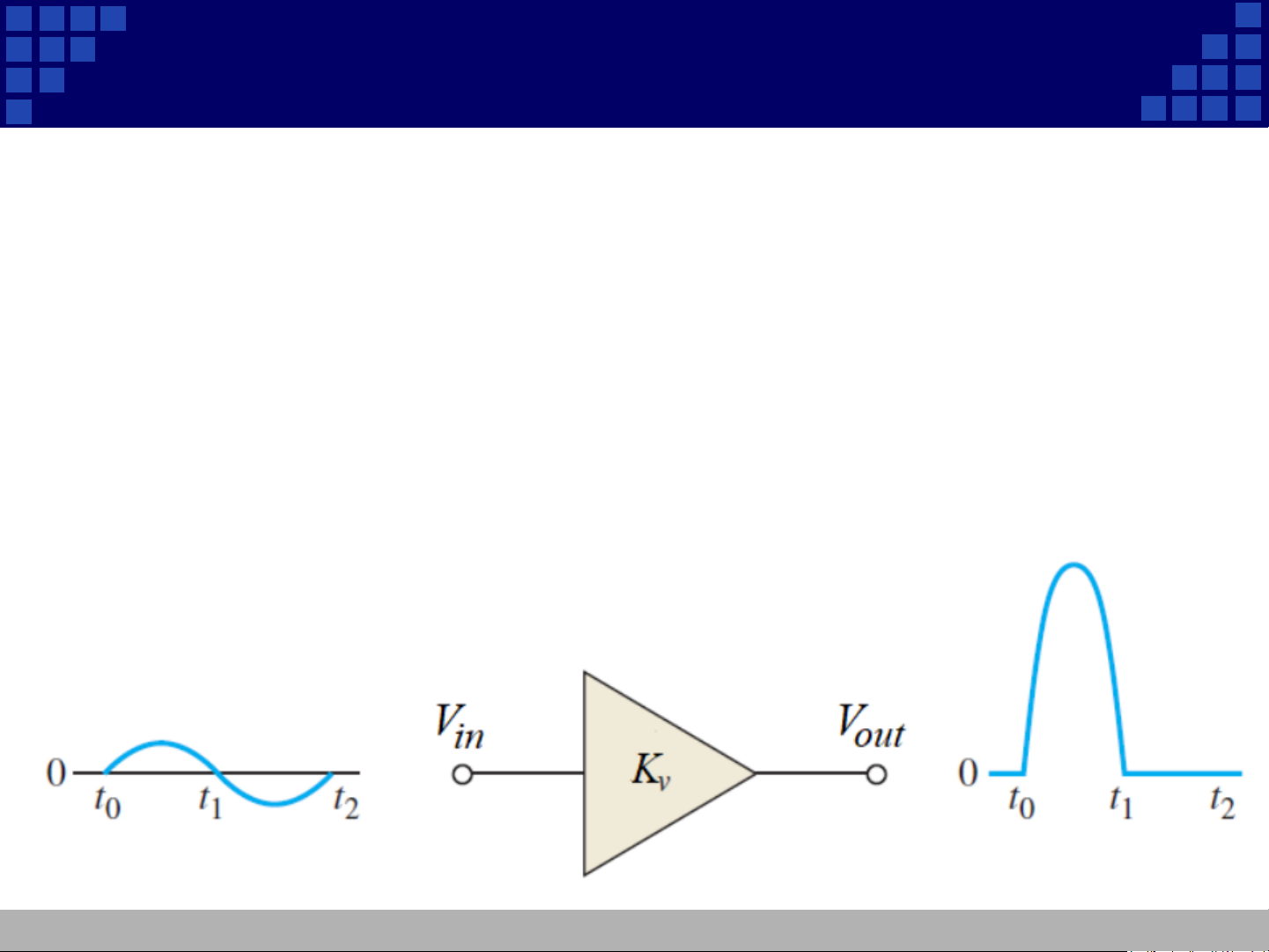

BÀI 3. MẠCH KHUẾCH ĐẠI CHẾ ĐỘ B I. Chế độ B
Khi transistor được định thiên để làm việc ở điểm cắt dòng, bởi
vậy nó sẽ hoạt động trong vùng tuyến tính với một nửa chu kì của
tín hiệu vào (góc cắt 1800), còn một nửa chu kì tín hiệu vào còn
lại thì transistor không làm việc hay cắt dòng,
