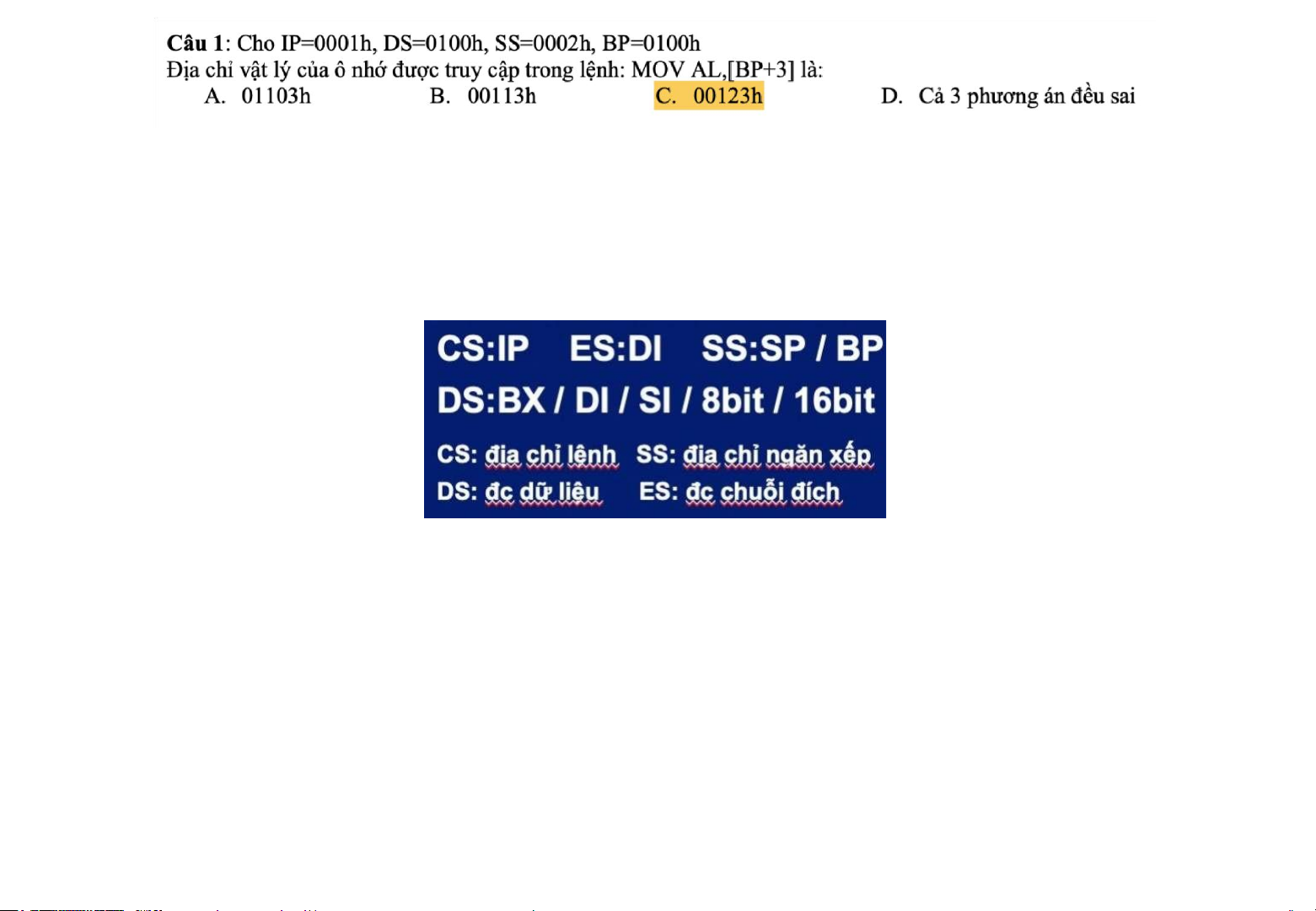

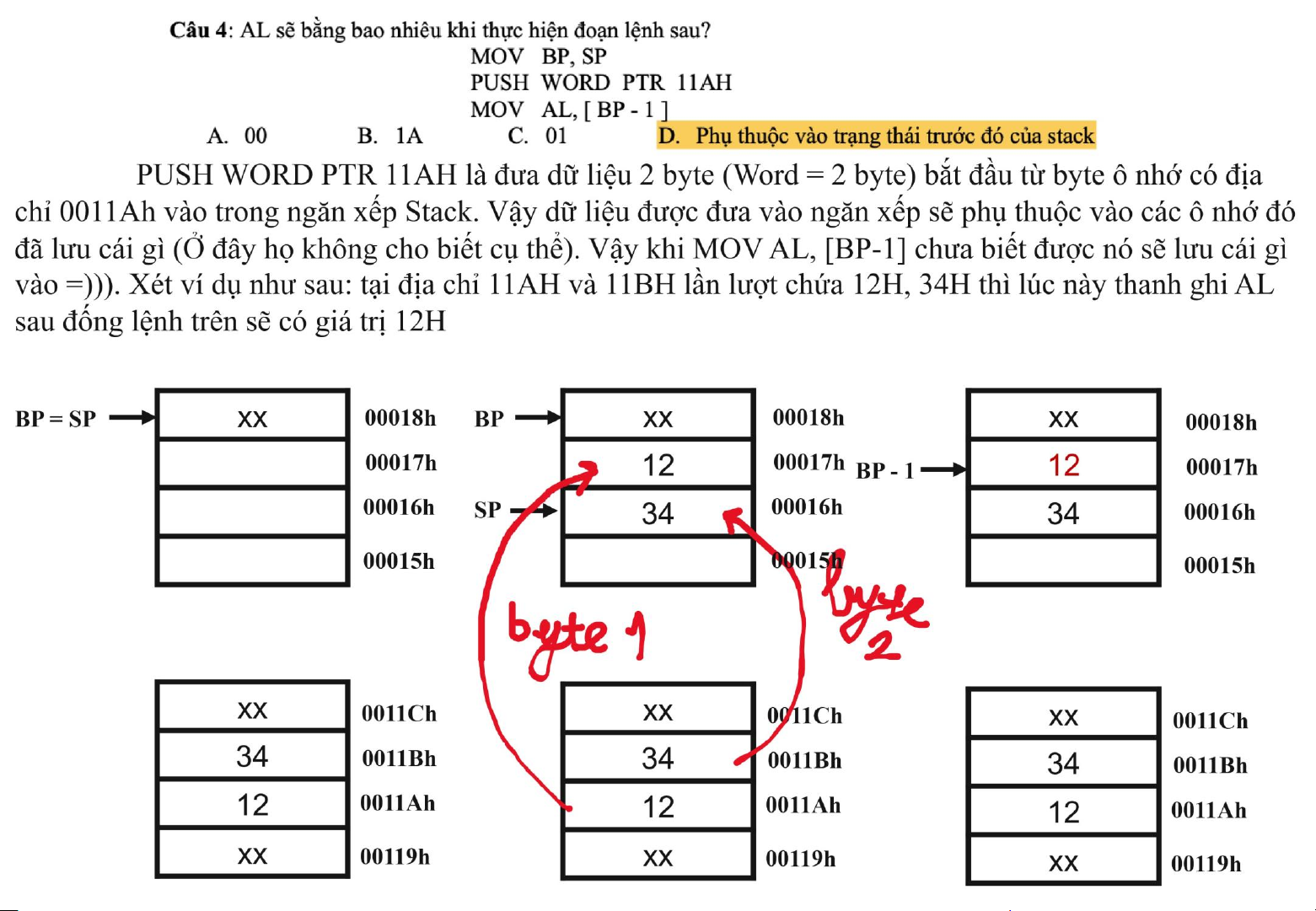

Công thức tính địa chỉ vật lí: Thanh ghi chính H + *01
Thanh ghi phụ + Chỉ số dịch
Các thanh ghi sẽ mặc định đi với nhau kiểu:
Thanh ghi chính : Thanh ghi phụ
[ BP + 3 ] => thanh ghi phụ BP ( tra bảng trên sẽ thấy SS : BP ) , chỉ số dịch = 3 Địa chỉ vật lý = SS *01 H + BP + 3 = 0002H*01H + 0100H + 3 = 00020H + 0100H + 3 = 00123H lOMoAR cPSD| 61554479 © DHBK 2005

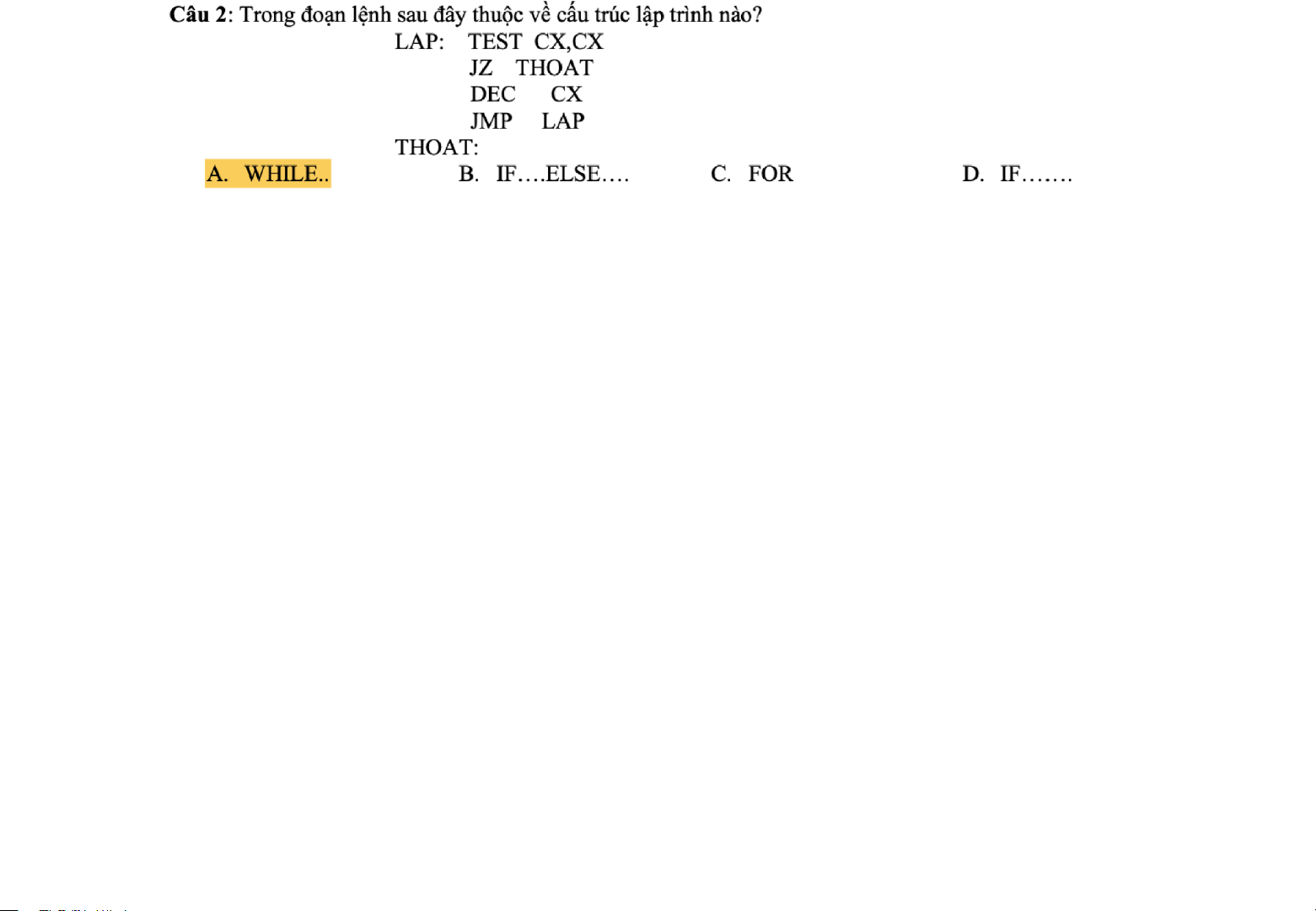

TEST CX, CX kiểm tra CX có bằng 0 không, thông báo bằng cờ ZF = 0 nếu khác 0 = 1 nếu bằng 0
JZ THOAT nếu cờ ZF (Zezo Flag) = 1 thì nhảy đến nhãn THOAT còn không thì thực hiện lệnh tiếp theo DEC CX trừ CX đi 1
JMP LAP nhảy đến nhãn LAP
Tóm lại: Kiểm tra CX xem bằng 0 chưa, nếu chưa thì -1 rồi cứ thế đến bao giờ bằng 0 thì thoát vòng lặp => While (CX != 0) CX-=CX; lOMoAR cPSD| 61554479 © DHBK 2005

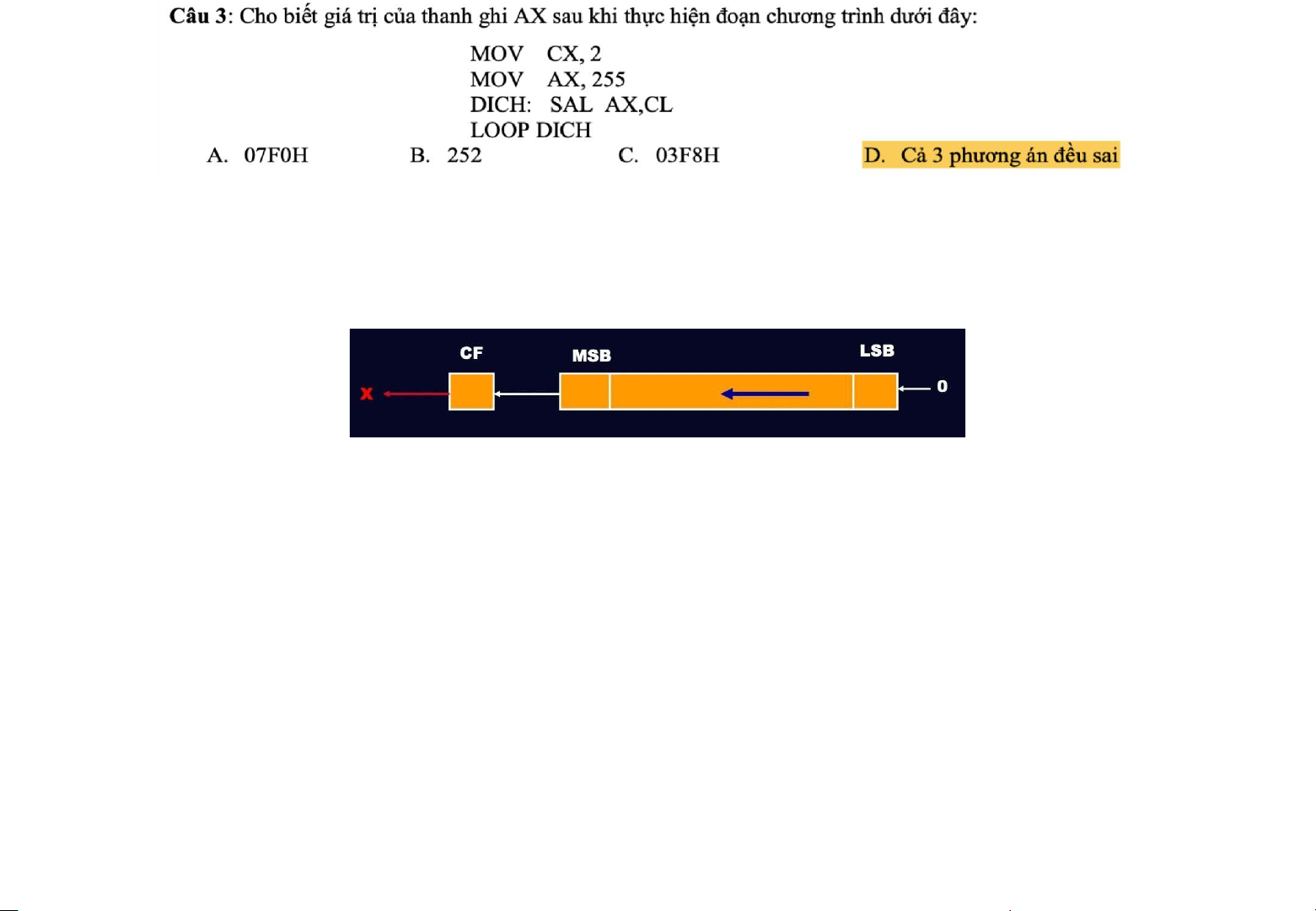

CX = 2 => CL = 2, AX = 255d = 00FFh = 0000 0000 1111 1111 b
SAL AX , CL là dịch trái AX đi CL bit theo quy tắc: =>
Dịch trái 0000 0000 1111 1111 đi 2 bit Vậy AX =
0000 0011 1111 1100 ( Bài này thì không cần nhưng cũng nên để ý CF =0)
Sau khi SAL AX , CL tiếp đến câu lệnh LOOP DICH
LOOP sẽ thực hiện CX = CX -1 rồi kiểm tra nếu CX ≠0 thì nhảy tới nhãn DICH
CX = 0 thì skip sang lệnh tiếp theo
Ở đây khi tới lệnh LOOP, CX = CX -1 = 2 –1 = 1 ≠ 0 vậy nhảy tới nhãn DICH SAL
AX , CL với AX lúc này = 0000 0011 1111 1100 , CX sau lệnh LOOP = 1 => CL = 1 =>
Dịch trái 0000 0011 1111 1100 đi 1 bit Vậy
AX = 0000 0111 1111 1000 b = 07 F 8 h = 2040 d
Ở đây khi tới lệnh LOOP, CX = CX -1 = 1 –1 = 0 vậy skip. AX ở trên chính là kết quả cuối cùng của chương trình lOMoAR cPSD| 61554479 © DHBK 2005

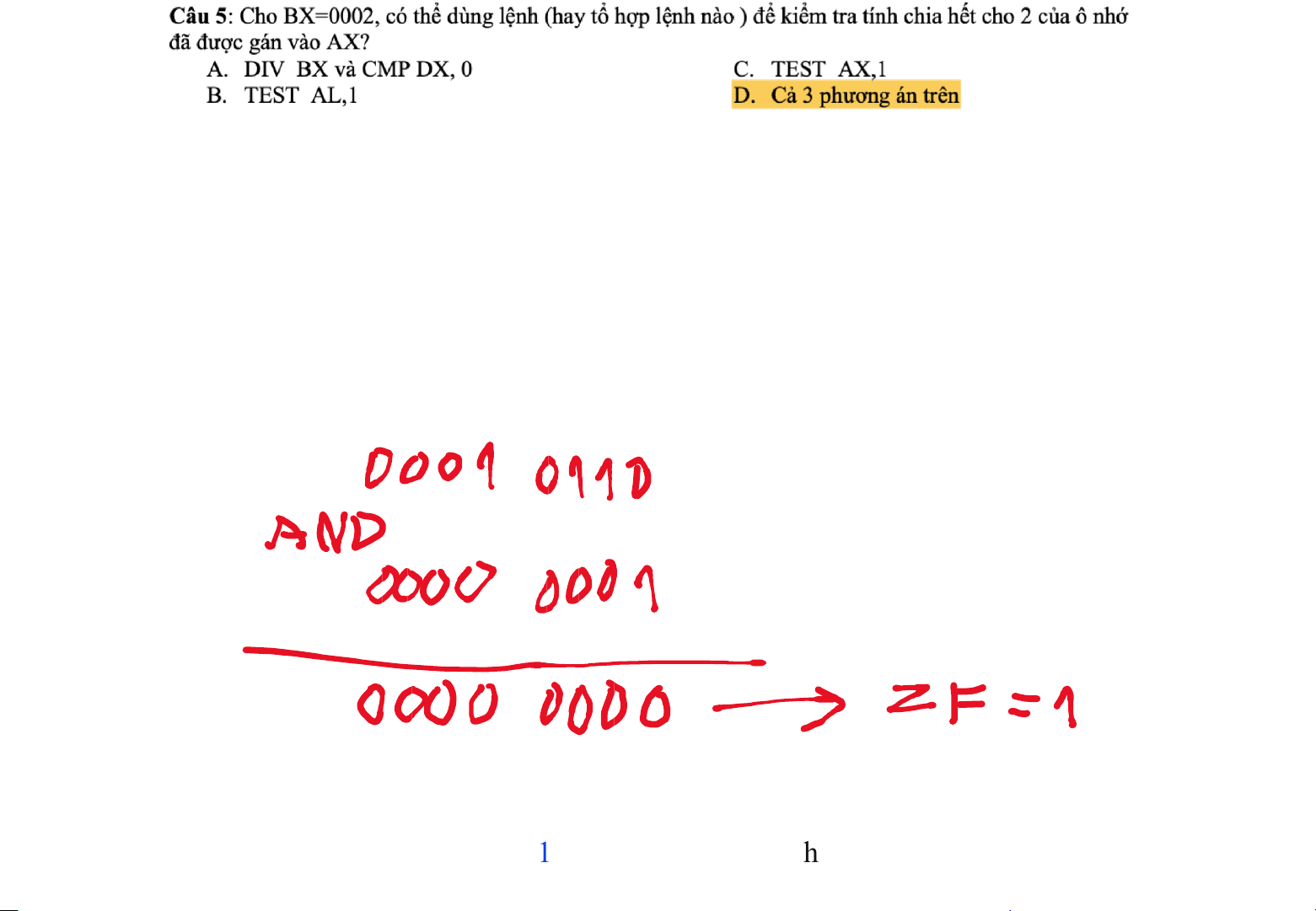

DIV BX sẽ chia AX cho BX, kết quả phép chia được lưu vào AX, số dư lưu vào DX
=> Nếu AX chia hết cho BX (Không có dư) => DX = 0
CMP DX, 0 sẽ kiểm tra phần dư của phép chia có bằng 0 hay không (chia hết cho BX = 2)
TEST AX, 1 giống y hệt phép AND AX, 1 nhưng kết quả sẽ không được lưu vào đâu mà chỉ
làm thay đổi 1 số thanh ghi cờ VD: AX = 0001 0110 TEST AX, 1 =>
Vậy hoàn toàn có thể xét ZF = 1 hay 0 để kết luận AX chia hết cho 2 hay không
TEST AL, 1 tương tự TEST AX, 1
. Các bạn tự phân tích lOMoAR cPSD| 61554479 © DHBK 2005

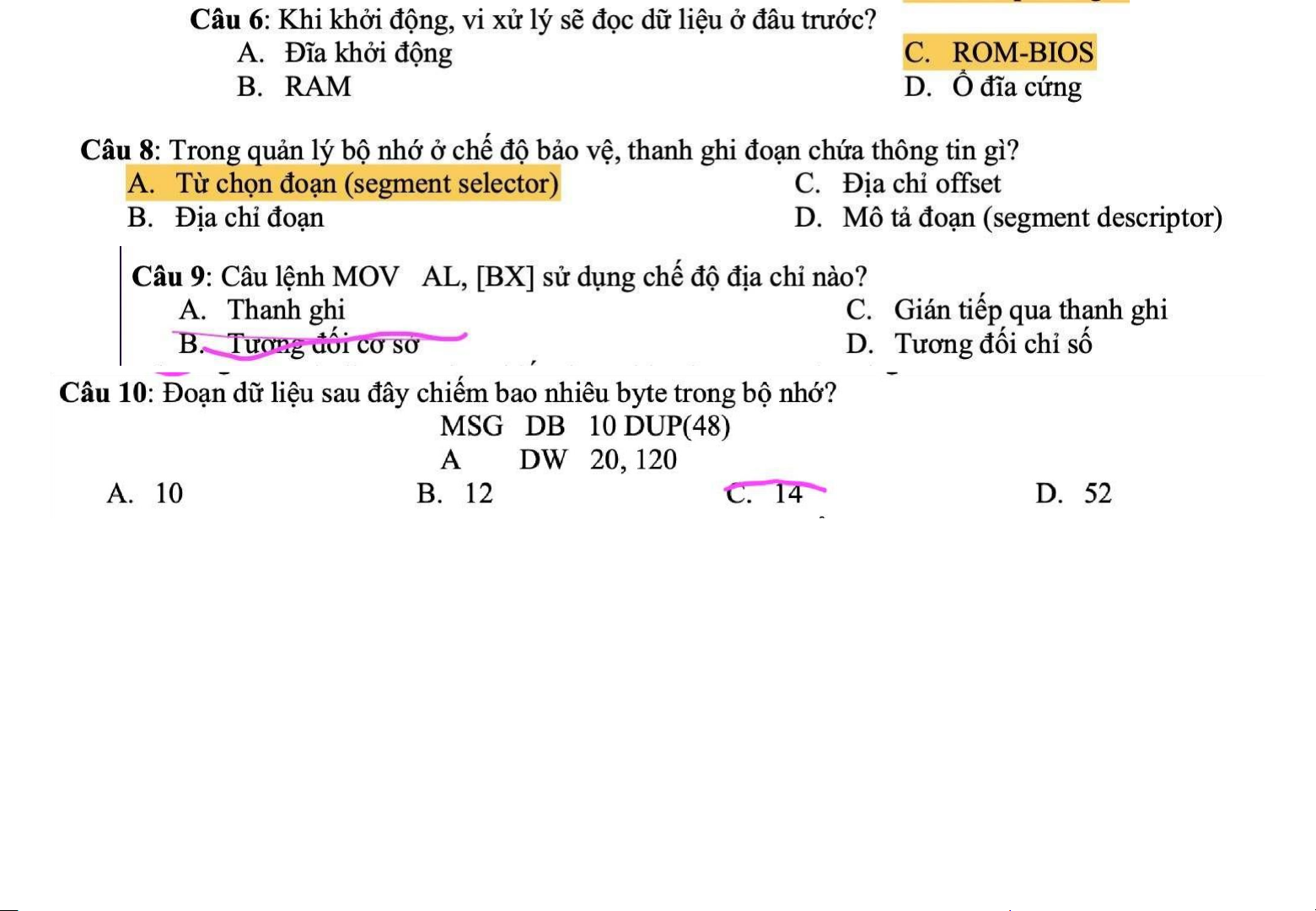

MSG DB 10 DUP(48) là khai báo mảng tên MSG có 10 phần tử được Define Byte (DB) chiếm
1 byte bộ nhớ. Các phần tử này đều có giá trị 48 (48 = 30h )
=> MSG chứa 30h 30h 30h ... 30h (10 phần tử mỗi phần tử 1 byte ) => Chiếm 10 byte
A DW 20, 120 là khai báo mảng tên A có các phần tử được Define Word (DW) chiếm 2 byte bộ
nhớ. A chứa 20 và 120 (2 phần tử mỗi phần tử 2 byte)
=> Chiế m 2*2 byte = 4 byte Tổng 14 byte lOMoAR cPSD| 61554479 © DHBK 2005 lOMoAR cPSD| 61554479 © DHBK 2005 lOMoAR cPSD| 61554479 © DHBK 2005 lOMoAR cPSD| 61554479 © DHBK 2005

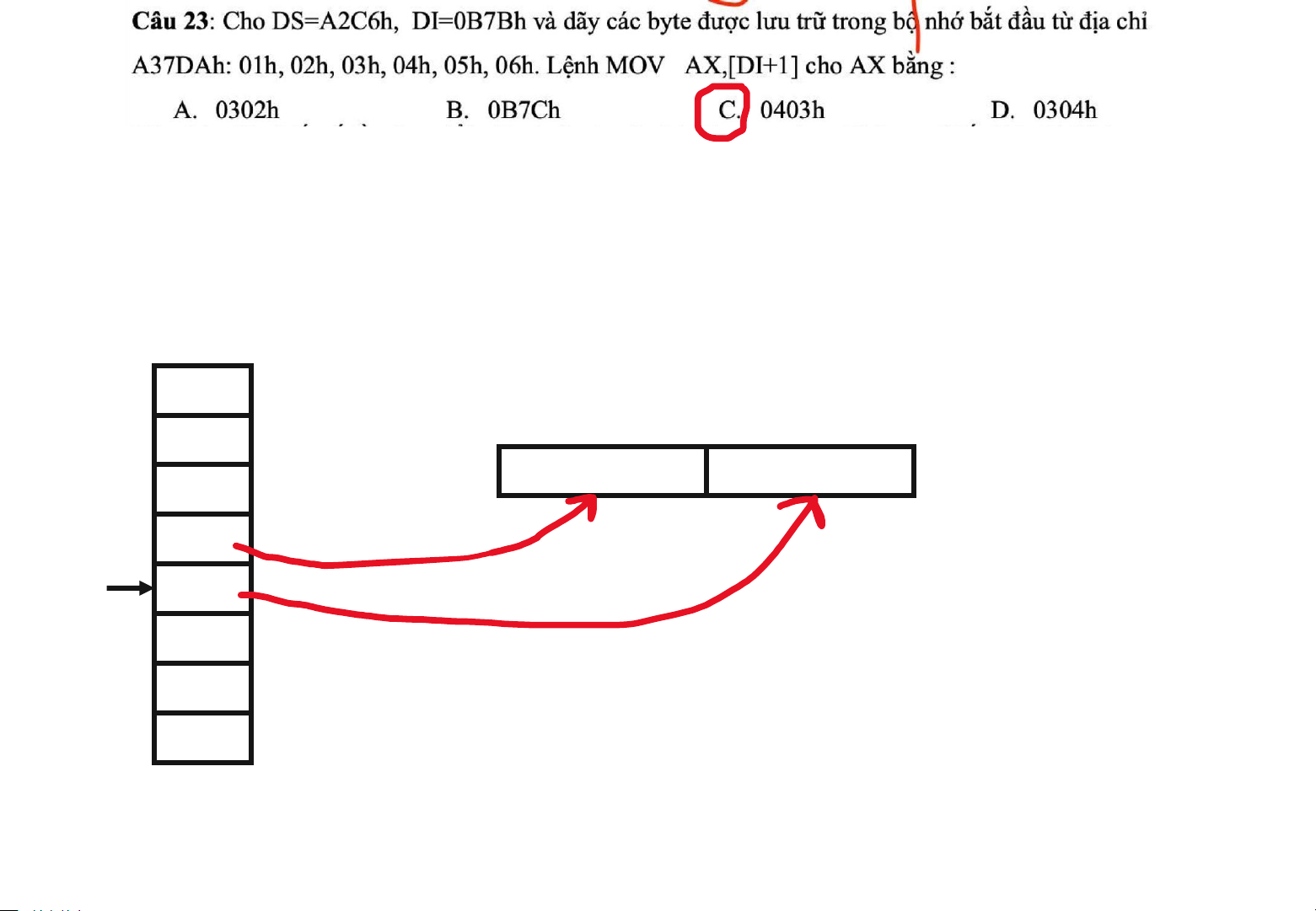

DS:DI => địa chỉ DS*01H+DI = A2C6h*01h+0B7Bh = A37DBh
=> địa chỉ DS:DI+1 = A37DCh.
MOV AX,[DI+1] sẽ lưu dữ liệu bắt đầu từ ô nhớ đó vào AX theo quy tắc byte thấp vào AL, byte cao vào AH. XX A37E0h 06 AH AL h A37DFh 04 05 h 03 h h A37DEh 04 h A37DDh DS:DI+1 03 h A37DCh 02 h A37DBh 01 h A37DAh => AX = 0403h XX A37D9h lOMoAR cPSD| 61554479 © DHBK 2005

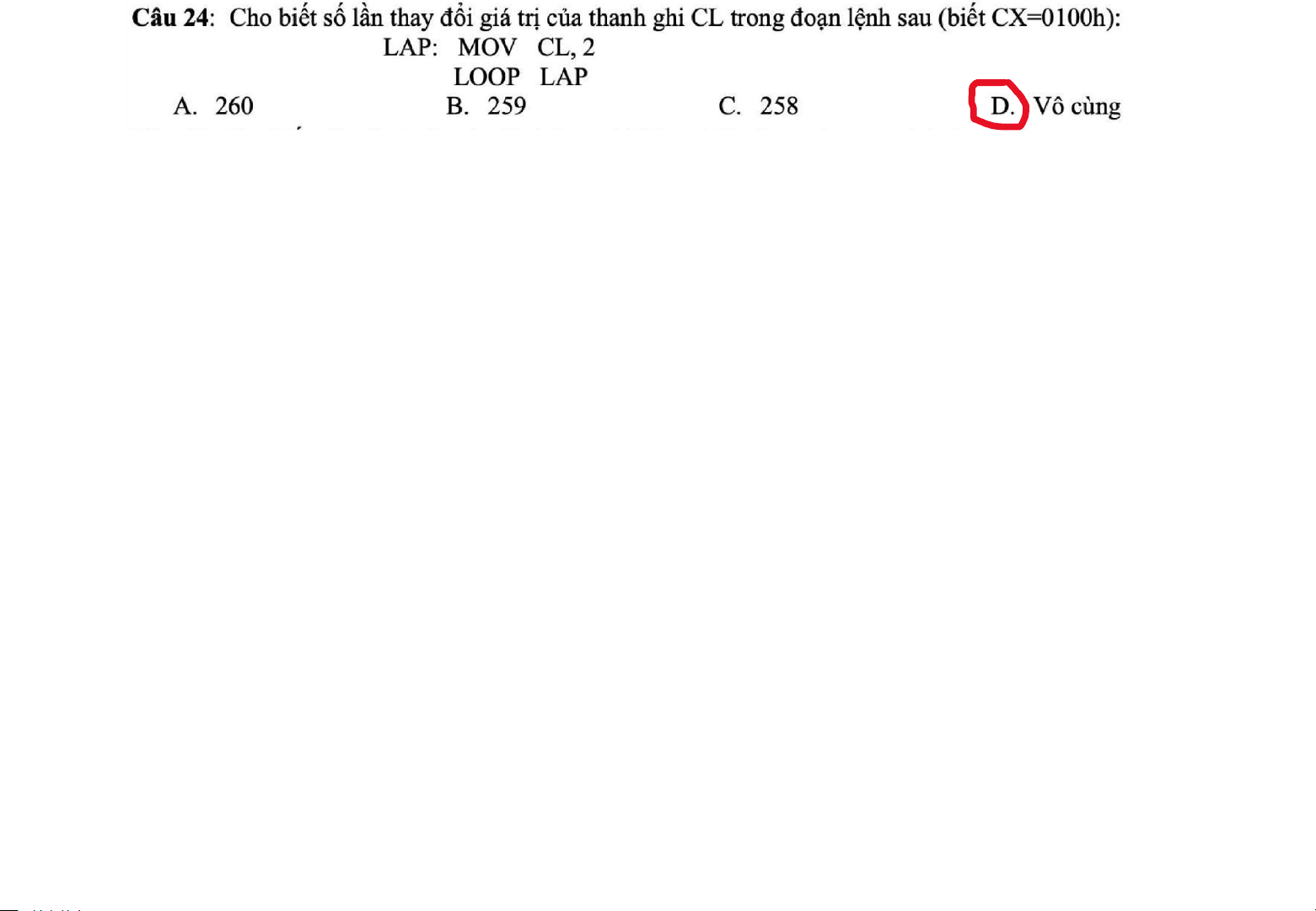

LOOP sẽ thực hiện CX = CX - 1 rồi kiểm tra nếu CX ≠0 thì nhảy tới nhãn LAP
CX = 0 thì skip sang lệnh tiếp theo
Nhưng trong nhãn LAP, luôn đưa CL thành 2 trước khi LOOP nên sẽ không bao giờ thoả mãn
CX – 1 = 0. Vậy sẽ lặp vô tận, thanh ghi CX cũng sẽ bị thay đổi vô hạn lần lOMoAR cPSD| 61554479 © DHBK 2005

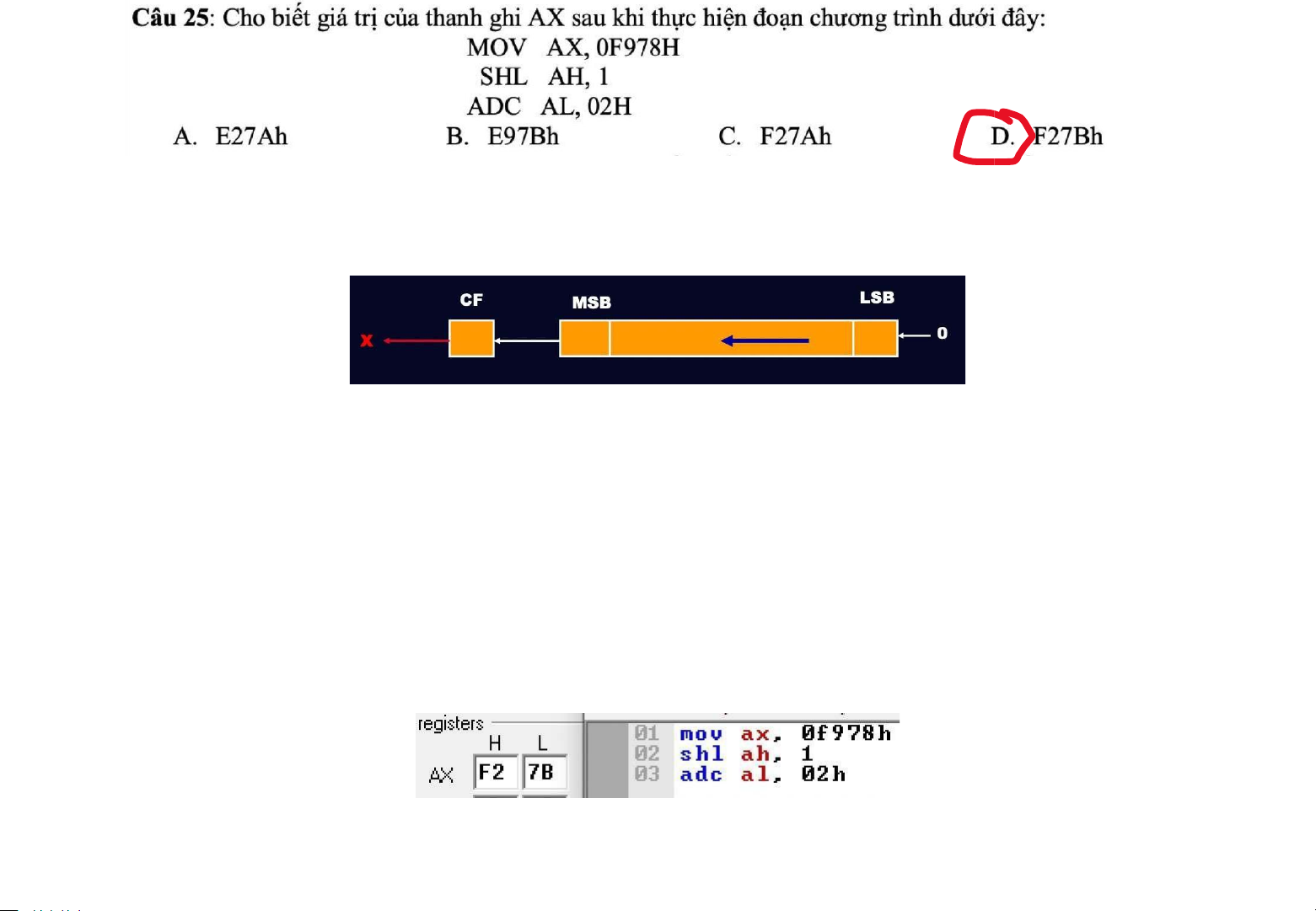

MOV AX, 0F978h => AX = 0F978h = 1111 1001 0111 1000 b
=> AH = 1111 1001 b AL = 0111 1000 b
SHL AH, 1 là dịch trái AH đi 1 bit theo quy tắc:
=> AH = 1111 0010 b = F2h và cờ CF được dịch bit 1 từ MSB của AH vào => CF = 1
ADC AL, 02H là Add with Carry (cộng có nhớ).
=> AL = AL + 02h + CF = 78h + 02h + 1 = 7Bh => AX = F27Bh

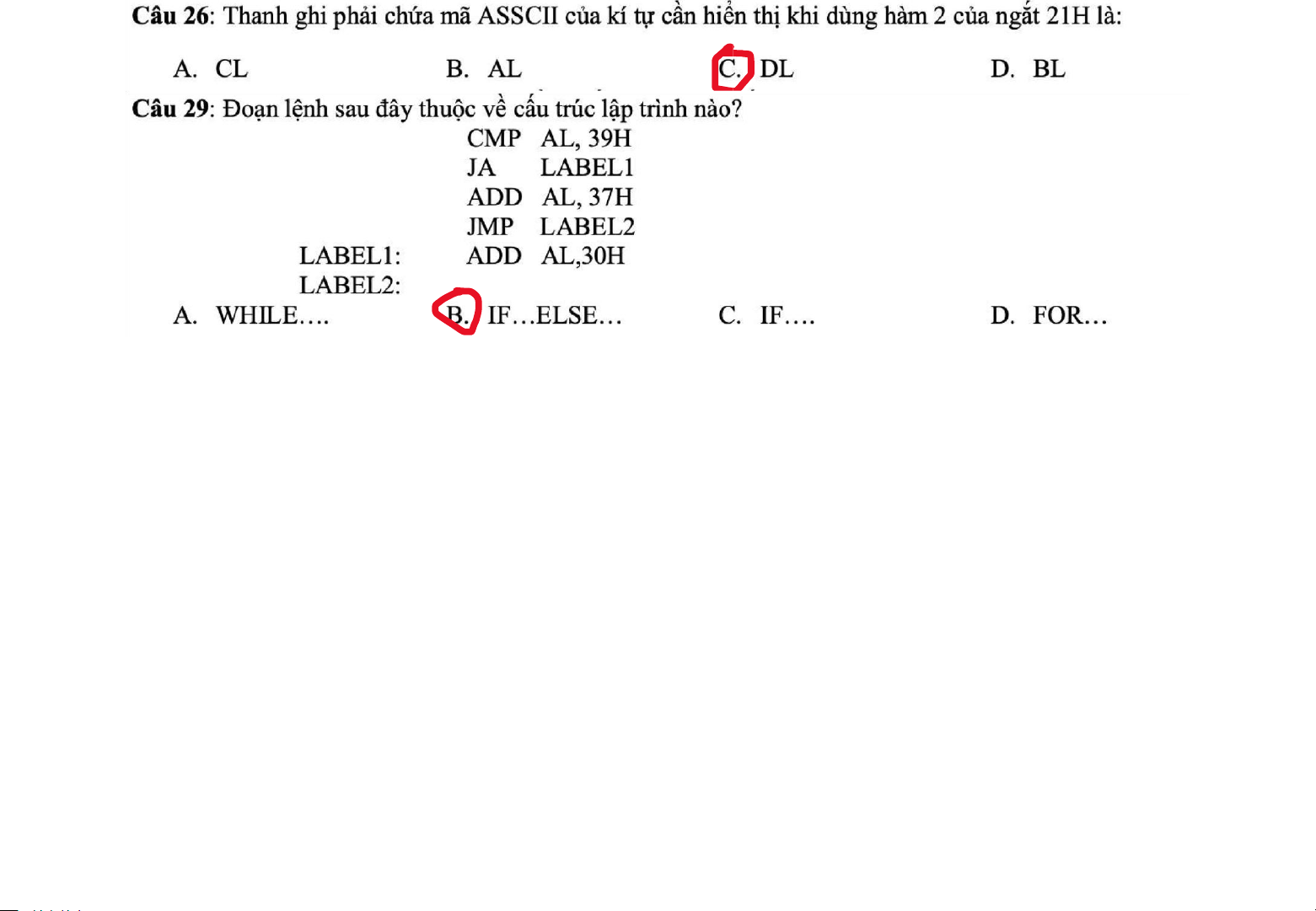

Check code trên emu8086 ra kết quả y chang: lOMoAR cPSD| 61554479 © DHBK 2005 CMP AL, 39h ( CoMPare ) JA LABEL1 ( Jump Above )
Tổ hợp 2 câu lệnh trên so sánh AL với 39h, nếu AL > 39h sẽ nhảy tới nhãn LABEL1 còn không
thì sẽ thực hiện những lệnh bên dưới
=> IF (AL > 39h)... ELSE... lOMoAR cPSD| 61554479 © DHBK 2005

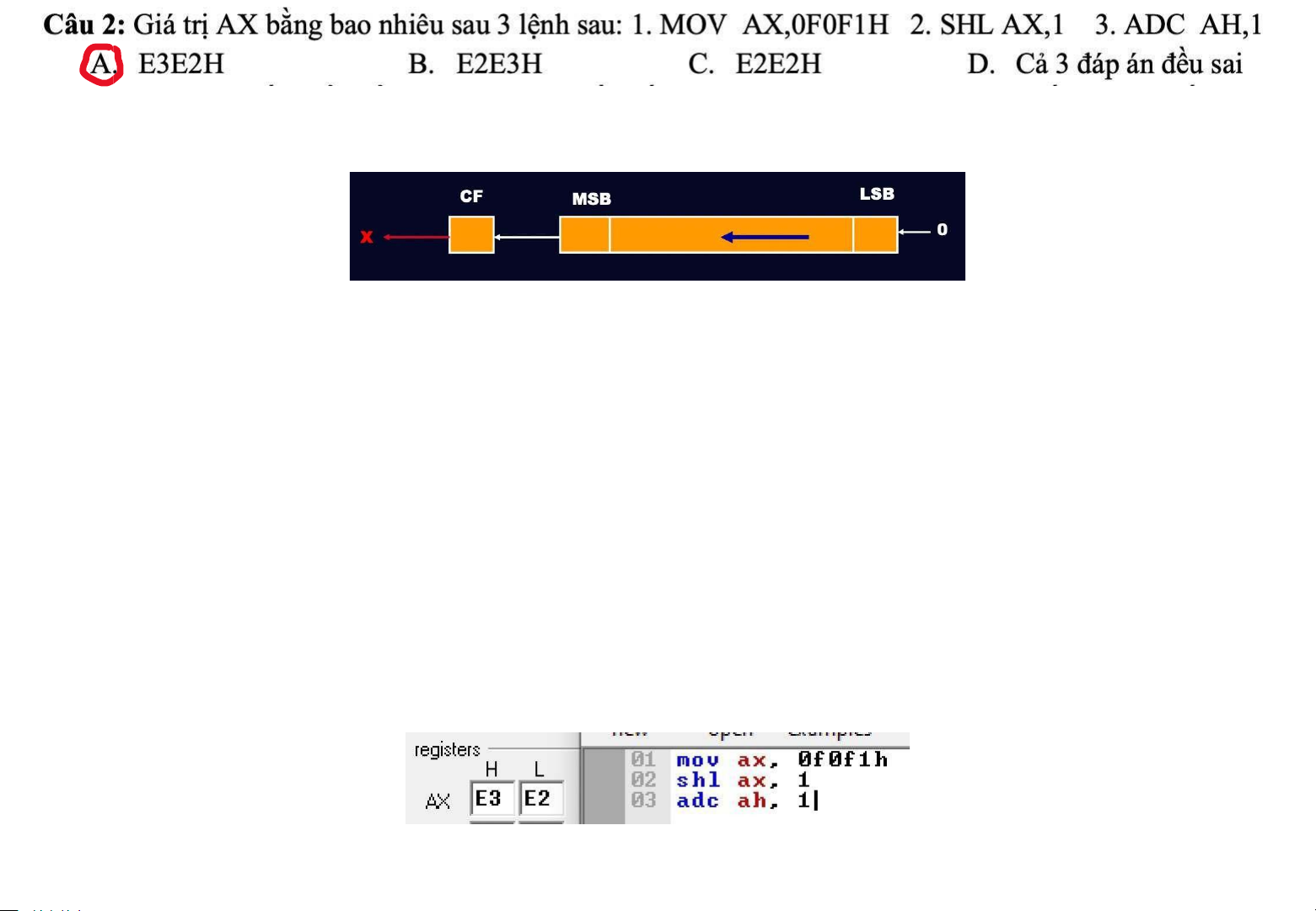

MOV AX, 0F0F1h => AX = F0F1h = 1111 0000 1111 0001b
SHL AX, 1 là dịch trái AX đi 1 bit theo quy tắc:
=> AX = 1110 0001 1110 0010 hay AH = 1110 0001 b = E1h, AL = 1110 0010 b = E2h
và CF nhận 1 từ MSB của AX => CF = 1
ADC AH, 1 là cộng có nhớ (ADd with Carry)
=> AH = AH + 1 + CF = E1h + 1 + 1 = E3h
=> Sau các lệnh trên, AX = E3E2h
Check code trên emu8086 ra kết quả như phân tích ở trên, uy tín luôn lOMoAR cPSD| 61554479 © DHBK 2005

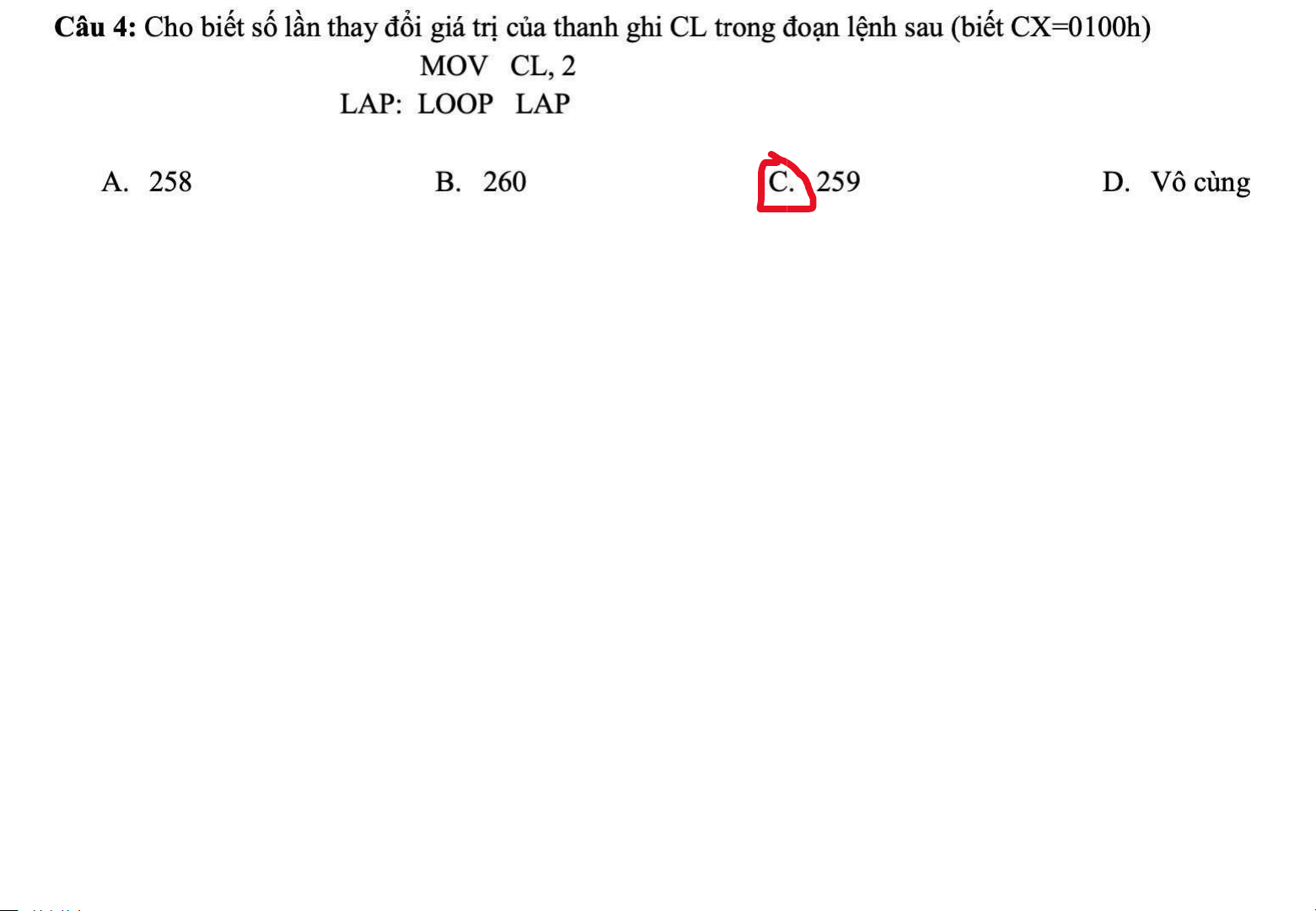

CX = 0100h => CH = 01h, CL = 00h
MOV CL, 2 => CL = 2 => CX = 0102h = 258 (CX thay đổi giá trị 1 lần )
LOOP sẽ thực hiện CX = CX - 1 rồi kiểm tra nếu CX ≠0 thì nhảy tới nhãn LAP
CX = 0 thì skip sang lệnh tiếp theo
=> sau 258 lần LOOP, thanh ghi CX giảm tới 0 và skip k LOOP nữa (CX thay đổi giá trị 258 lần ) => Tổng 259 lOMoAR cPSD| 61554479 © DHBK 2005

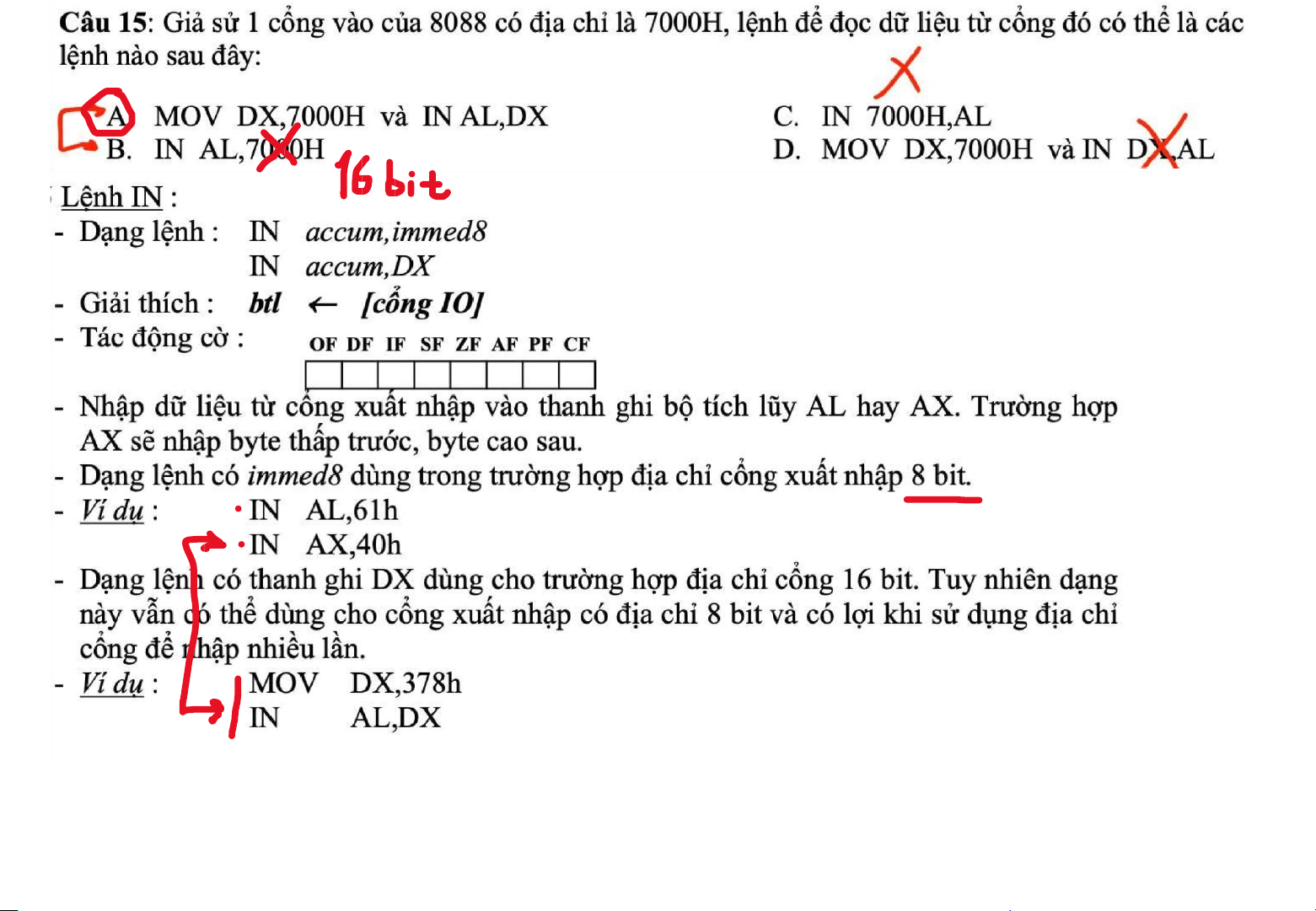

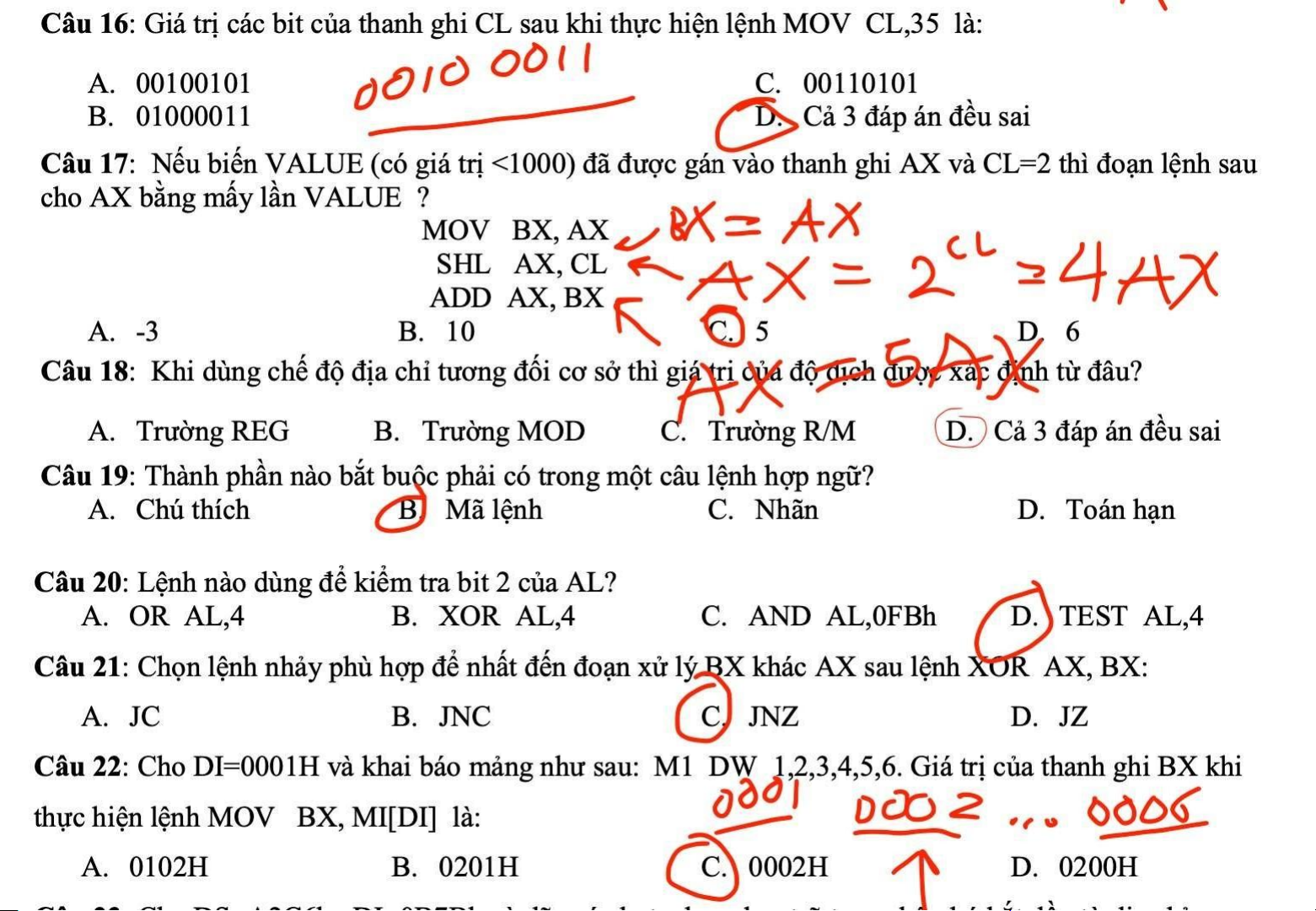

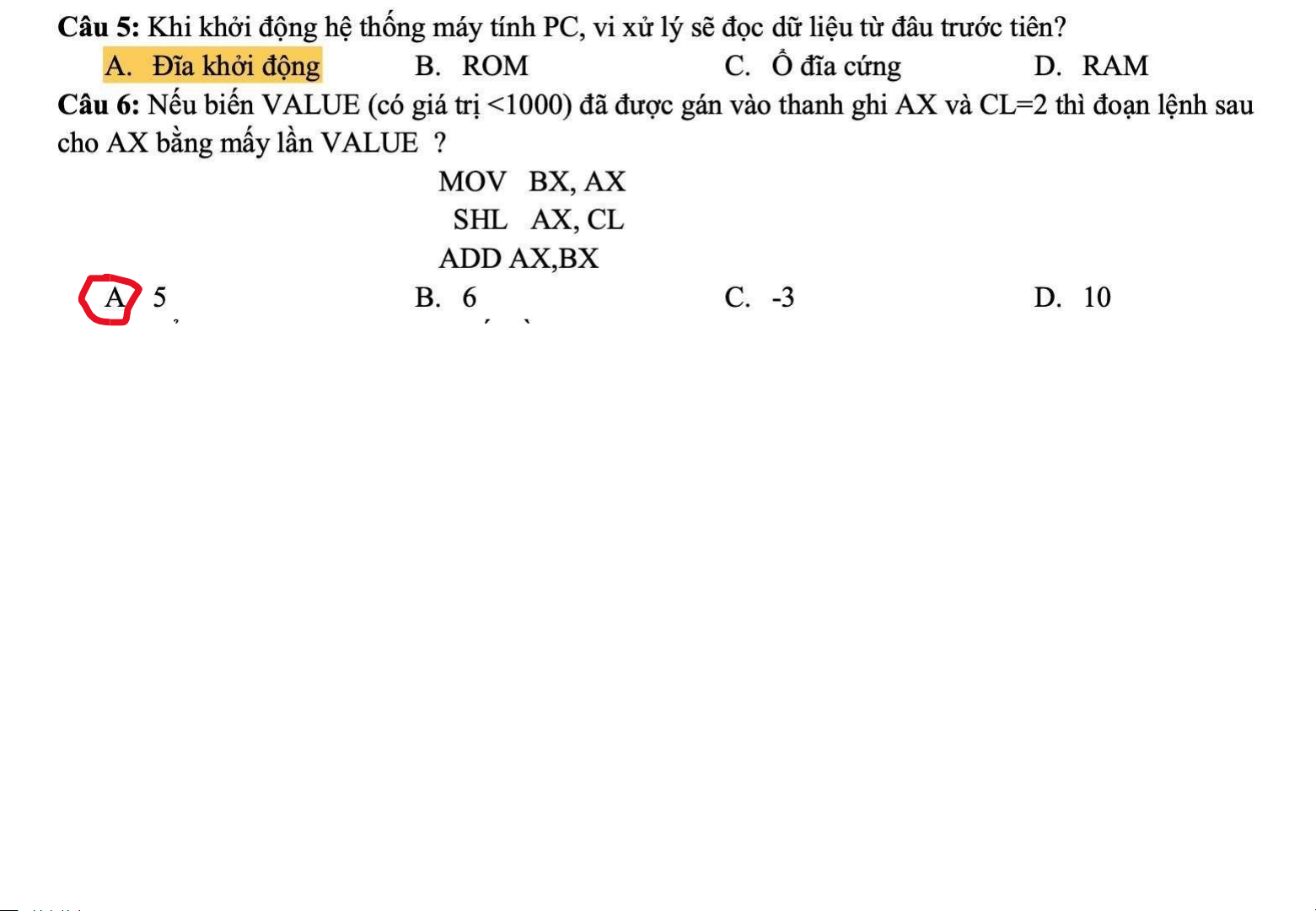

MOV BX, AX => BX = AX lúc đầu, tạm đặt AX lúc đầu là Q => BX = Q
SHL AX, CL => có 2 trường hợp :
Nếu phép dịch trái n bit không gây tràn thì giá trị sau khi dịch sẽ gấp 2^n giá trị trước đó
Nếu phép dịch có tràn thì chịu chết, k so sánh được giá trị VD:
AX = 0000 0000 0000 0010 b = 2
Dịch trái 3 bit => AX = 0000 0000 0001 0000 b = 16 gấp 2^3 = 8 lần giá trị ban đầu
AX = 1000 0000 0000 0001 b = 32769
Dịch trái 1 bit => AX = 0000 0000 0000 0010 = 2 ???
Nhưng vì ở đây có điều kiện AX < 1000 = 03E8h = 0000 0011 1110 1000 nên dịch trái thoải mái 5
6 bit thì giá trị vẫn gấp 2^n lần theo quy luật
=> SHL AX, CL sẽ làm AX gấp 2^CL lần AX lúc đầu, với CL = 2 => sau lệnh trên, AX = 4 Q
ADD AX, BX => AX = AX + BX = 4Q + Q = 5 Q =>

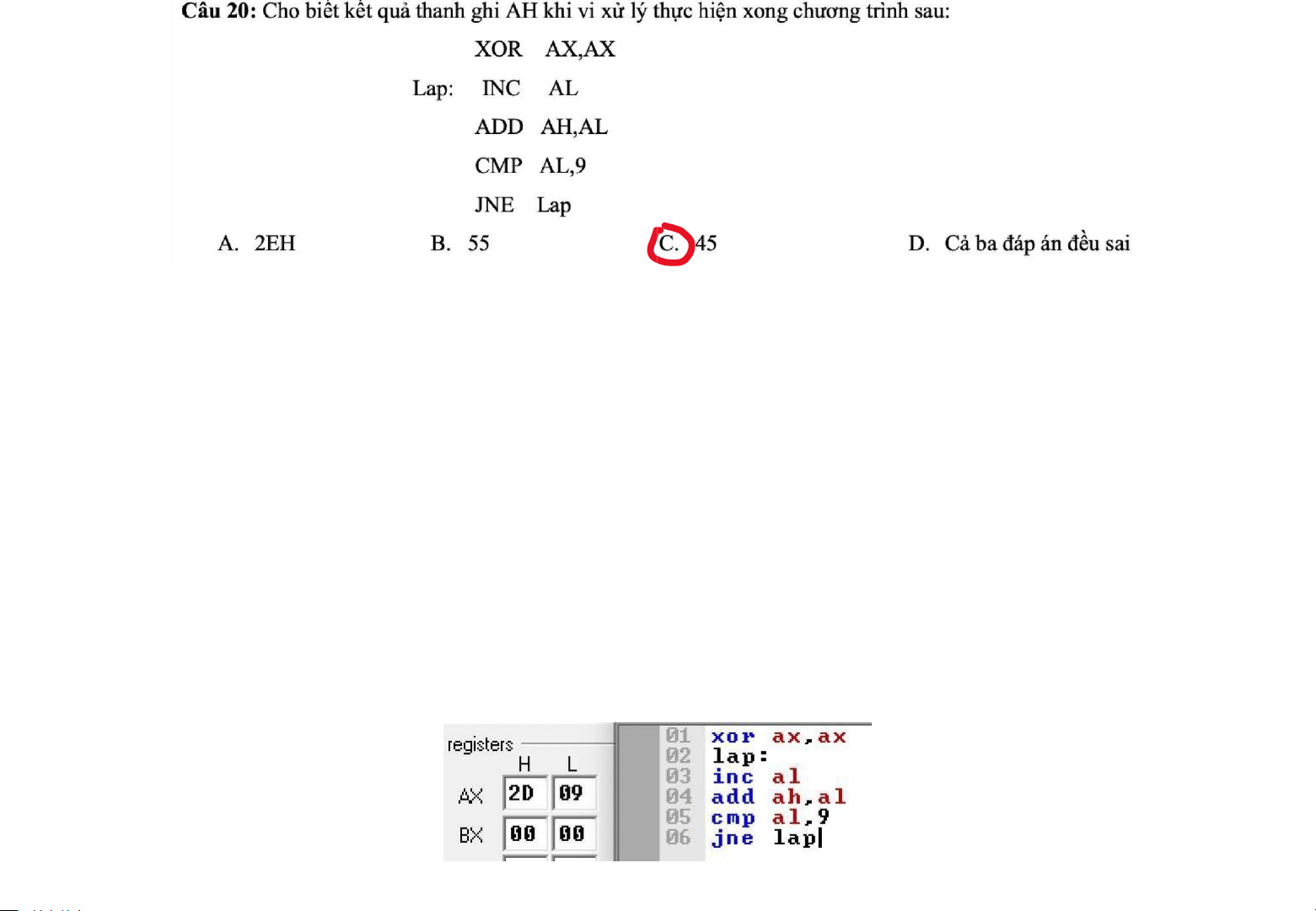

sau các lệnh trên, AX đã gấp 5 lần AX lúc đầu (VALUE ) lOMoAR cPSD| 61554479 © DHBK 2005 lOMoAR cPSD| 61554479 © DHBK 2005 XOR AX, AX đưa AX về 0
INC AL tăng giá trị thanh ghi AL lên 1 đơn vị ADD AH, AL => AH = AH + AL CMP AL, 9 JNE LAP ( Jump if Not Equal )
2 câu lệnh này so sánh AL với 9 rồi nếu AL != 9 thì nhảy tới nhãn LAP, AL = 9 thì skip
=> Đây là chương trình tính tổng chuỗi 1+2+3+...+9 và lưu vào AH => AH = 45
Test code emu8086 ra AH = 2Dh = 45 chuẩn rồi lOMoAR cPSD| 61554479 © DHBK 2005 lOMoAR cPSD| 61554479 © DHBK 2005

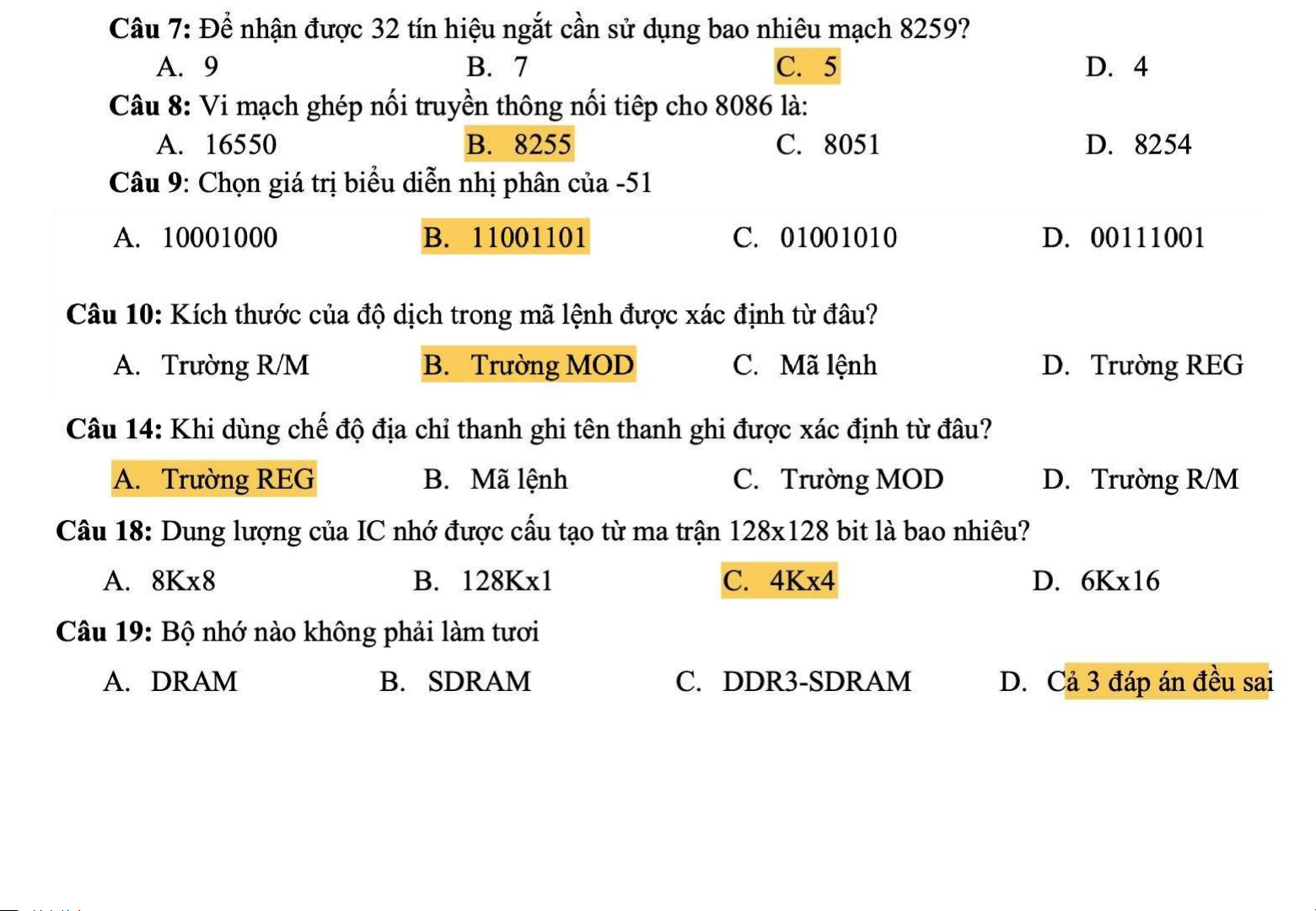

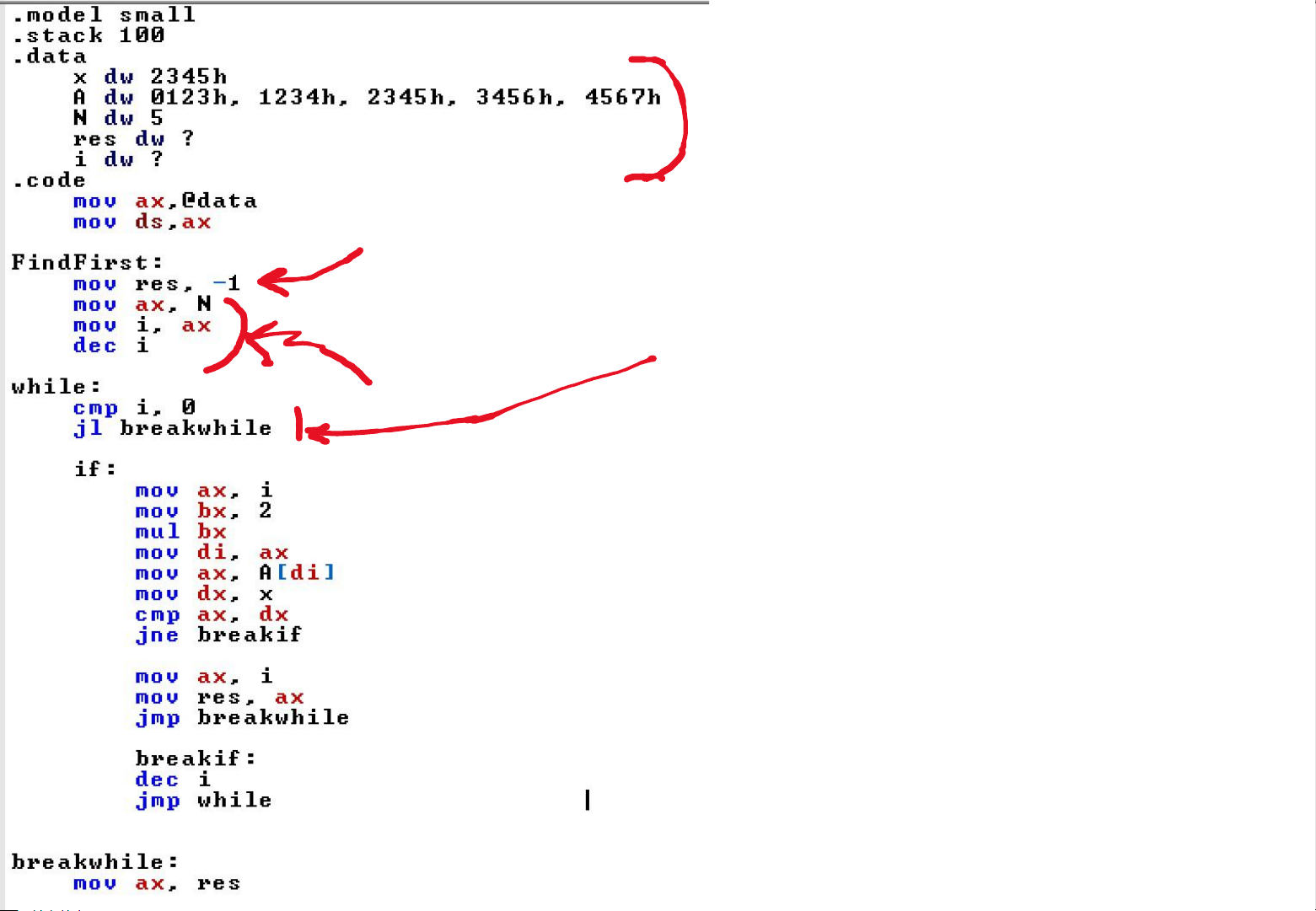

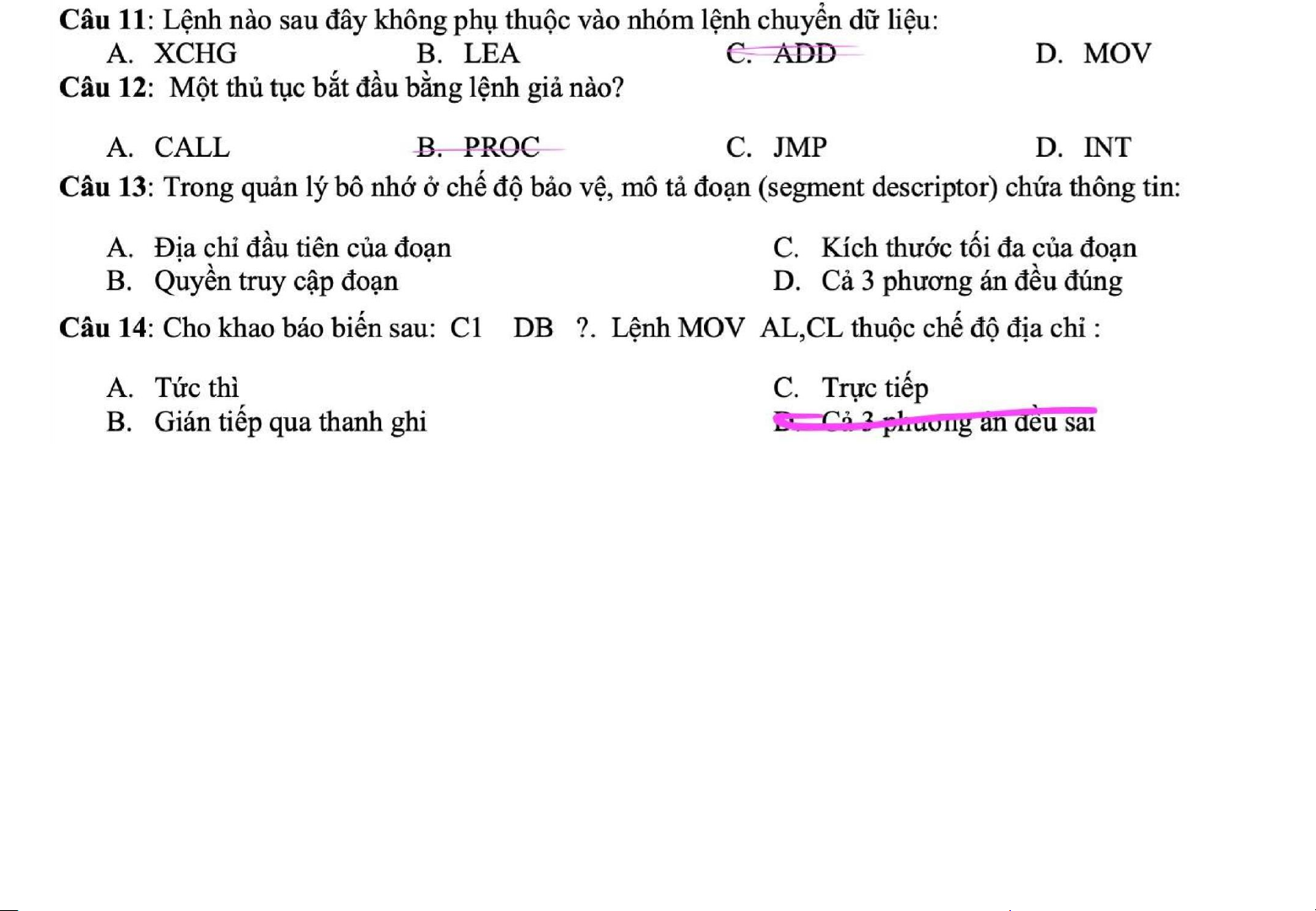

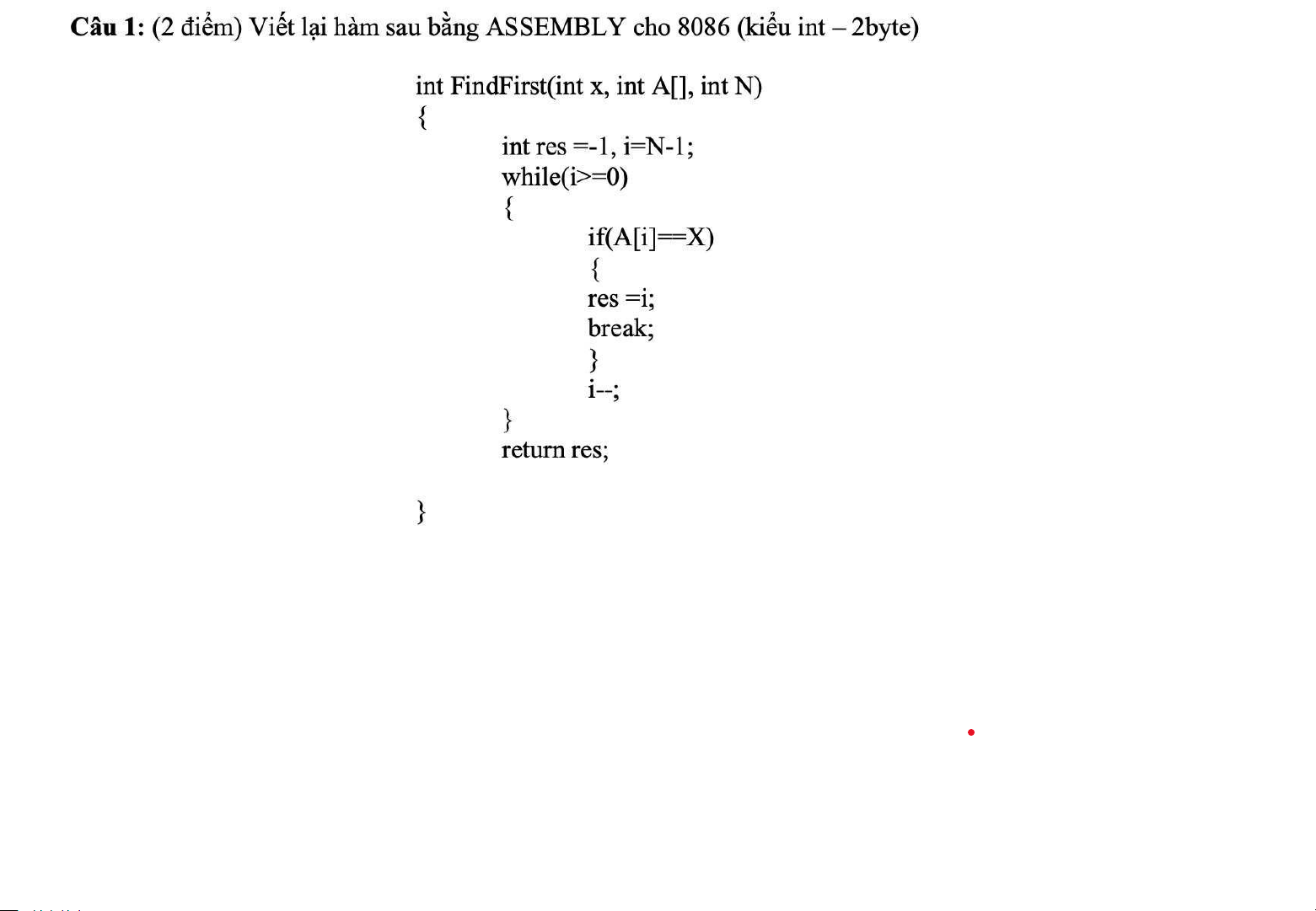

Khai báo các biến x, N, res, i kiểu int (2 byte = DW trong asm)
mảng A chứa N các phần tử int Res = -1 i = N-1
Code ở phần note trong slide này,
copy paste vào emu8086 mà nghịch thử nhé
