ĐỀ THI KIỂM TRA GIỮA KỲ
MÔN HỌC: CƠ SỞ ĐO LƯỜNG ĐIỆN TỬ
Thời gian làm bài 90 p, được tham khảo mọi tài liệu
Câu 1. (1đ)
a)Vẽ sơ đồ khối máy đo thông số và đặc tính của tín hiệu? (0,5đ)
b) Nêu một số ứng dụng của nó? (0,5đ)
Câu 2. (3đ)
Để xác định công suất mạch điện bằng cách đo gián tiếp điện áp và dòng điện, người
ta tiến hành 7 lần đo và thu được các kết quả tương ứng với các lần đo lần lượt là:
n
1
2
3
4
5
6
7
U (V)
12,1
12,2
11,9
11,9
12
12,3
12,1
I (A)
0,12
0,12
0,11
0,09
0,11
0,12
0,1
a) Tính giá trị trung bình và phương sai, phương sai trung bình bình phương lần lượt
của dòng điện, điện áp (1đ)
b)Tính công suất trung bình và phương sai của mạch điện (1đ)
c) Biểu diễn kết quả đo thống kê gián tiếp với khoảng tin cậy của nó biết rằng các
phép đo trực tiếp dòng điện và điện áp đều có tỷ lệ xác suất tin cậy là 99%. Phép đo
có sai số thô hay không? (1đ)
Câu 3) (2đ)
Hệ số cảm kháng L của ampe kế cơ cấu sắt từ chuyển động là một hàm phụ thuộc
góc lệch với quan hệ hàm: với góc lệch theo thang radian.
Tại góc lệch cực đại 120o thì dòng chỉ 2A. Tính góc lệch của kim tại dòng 1,5A.
Câu 4) (2đ)

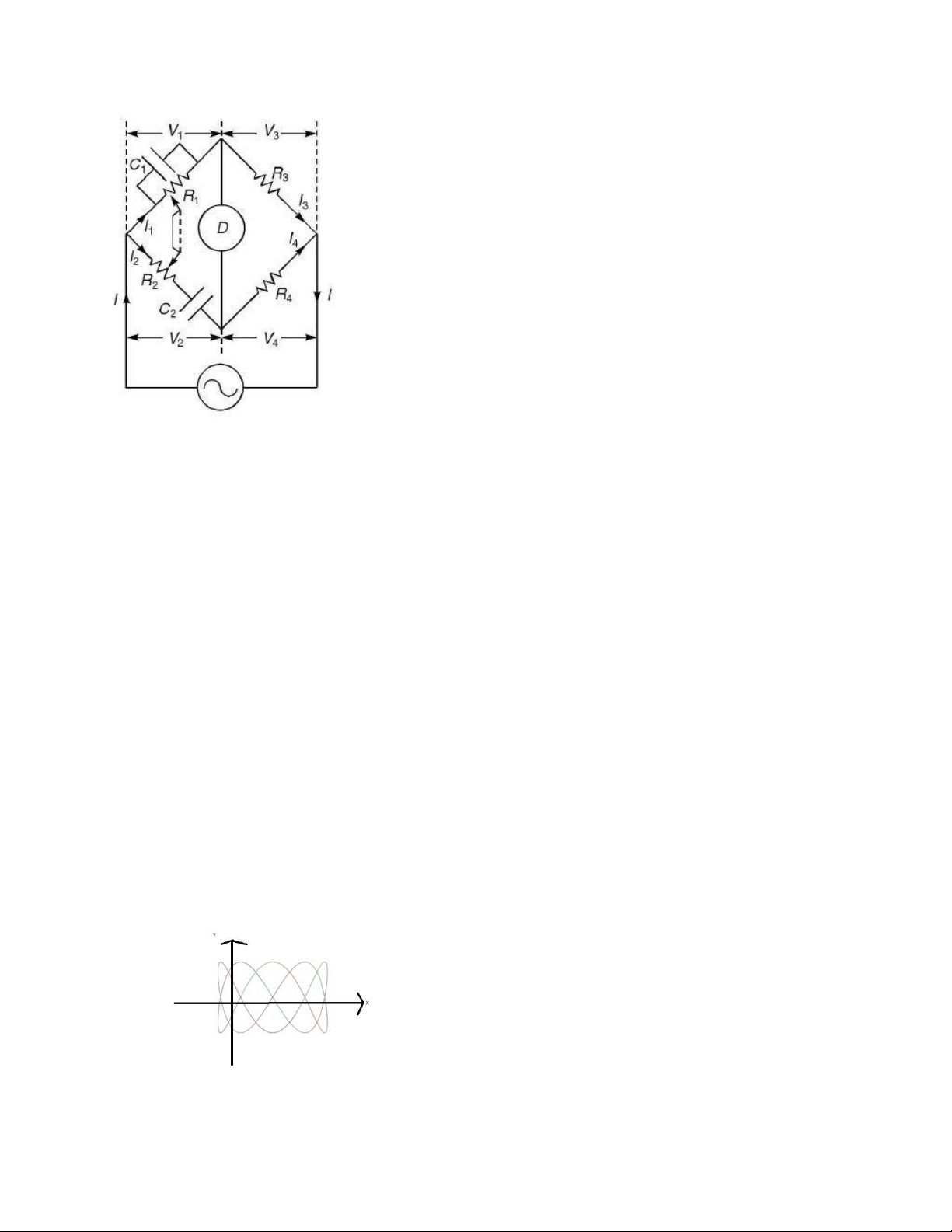

Cho mạch cầu cân bằng để đo tần số như sau:
lOMoARcPSD| 58457166
a) Giả sử rằng cầu cân bằng, cho R1=R2=R =50Ω, C1=5µF, C2=20µF,R3=20Ω,
tính R4 để cầu cân bằng và tần số cộng hưởng ở trường hợp trên là bao nhiêu?
(1đ)
b) Giả sử cho R1=25 Ω, R2=R =50Ω, C1=12µF, C2=20µF, R3=R, tính R4 đểcầu
cân bằng đồng thời tần số cộng hưởng là 200Hz? (1đ).
Câu 5. (1đ)
Để đo tần số bằng phương pháp dùng ống dẫn sóng với một mạch ngoài gắn
Ampe kế chỉ thị, ban đầu khi chỉnh piston về vị trí 22,62 cm thì dòng cực đại là
400mA, tiếp theo khi chỉnh piston ra xa một chút thì ta thấy dòng giảm dần, tại
vị trí 23,75cm thì dòng cực tiểu ở 50mA. Xác định tần số cộng hưởng của mạch
cần đo và dải tần số đo nếu biết phương pháp này có sai số khoảng 0,2%.
Câu 6 (1đ). Giả sử khi đo tần số, đưa tín hiệu điều chuẩn vào kênh y và tín hiệu
cần đo vào kênh x, khi điều chỉnh tần số điều chuẩn đến giá trị fy=14,28 GHz thì
thu được đồ thị Lissajous (Lixazu) ổn định như hình dưới đây. Hãy xác định tần
số cần đo fx ở kênh x.
