TRƯỜNG ĐẠI HỌC ĐIỆN LỰC
KHOA ĐIỆN TỬ - VIỄN THÔNG ĐỒ ÁN MÔN
Nghiên cứu thiết kế, chế tạo thử nghiệm thiết bị điều
khiển đèn chiếu sáng trong phòng.
Giảng viên hướng dẫn : TS. PHẠM DUY PHONG
Sinh viên thực hiện
: Phạm Hùng Dương - D14KTDT
Quách Tùng Lâm - D14KTDT
Vũ Doanh Hoàng - D12KTDT
Trần Đức Nghĩa - D13DT&ROBOT Hà Nội - 04/2023
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 BỘ CÔNG THƯƠNG
TRƯỜNG ĐẠI HỌC ĐIỆN LỰC
KHOA ĐIỆN TỬ - VIỄN THÔNG ĐỒ ÁN MÔN
Nghiên cứu thiết kế, chế tạo thử nghiệm thiết bị điều
khiển đèn chiếu sáng trong phòng.
Giảng viên hướng dẫn : TS. PHẠM DUY PHONG
Sinh viên thực hiện
: Phạm Hùng Dương - D14KTDT
Quách Tùng Lâm - D14KTDT
Vũ Doanh Hoàng - D12KTDT
Trần Đức Nghĩa - D13DT&ROBOT Hà Nội - 04/2023
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 LỜI CẢM ƠN
Đầu tiên, chúng em xin chân thành gửi lời cảm ơn tới toàn thể quý Thầy Cô
trong khoa Điện tử - Viễn thông và Trường Đại học Điện Lực đã tận tình truyền đạt
những kiến thức quý báu cũng như đã tạo mọi điều kiện thuận lợi nhất cho chúng
em trong quá trình học tập để chúng em có được những kiến thức như ngày hôm
nay và từ những kiến thức nền tảng đó đã giúp chúng em rất nhiều trong quá trình hoàn thành đồ án.
Đặc biệt, em xin bày tỏ lòng biết ơn sâu sắc đến T.S Thầy Phạm Duy Phong,
người đã tận tình giúp đỡ, cũng như hỗ trợ chúng em trong suốt quá trình thực hiện
đề tài. Trong suốt quá trình thực hiện, thầy đã tận tình góp ý, chỉ dẫn và đôn đốc
sinh viên để hoàn thành đề tài hoàn chỉnh và đúng hạn. Một lần nữa em xin cảm ơn thầy.
Em xin chân thành cảm ơn!
Hà Nội, ngày 19 tháng 04 năm 2023 SINH VIÊN Phạm Hùng Dương Quách Tùng Lâm Vũ Doanh Hoàng Trần Đức Nghĩa
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 BỘ CÔNG THƯƠNG
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
TRƯỜNG ĐẠI HỌC ĐIỆN LỰC
Độc lập - Tự do - Hạnh phúc
Hà Nội, ngày 19 tháng 04 năm 2023
ĐỀ CƯƠNG ĐỀ TÀI
ĐỒ ÁN TỐT NGHIỆP TRÌNH ĐỘ ĐẠI HỌC
Họ và tên sinh viên: Phạm Hùng Dương Quách Tùng Lâm Vũ Doanh Hoàng Trần Đức Nghĩa Lớp: D14 – KTDT Khóa: D14
Ngành: CN KT Điện tử - Viễn thông Hệ đào tạo: Chính quy 1. Tên tiểu luận
Nghiên cứu thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng. 2. Lý do chọn đề tài
Trong ngày nay việc áp dụng khoa học công nghệ nói chung và ngành điện
tử viễn thông trong cuộc sống hằng ngày rất phổ biến. Việc điều khiển thiết bị đèn
phòng trong nhà hay rộng hơn là đèn cho cả hệ thống một tòa nhà một cách thủ
công rất tốn thời gian và công sức. Thấy được sự cấp thiết từ bản thân cũng như xã
hội nên chúng em đã chọn đề tài “Thiết kế, chế tạo thử nghiệm thiết bị điều khiển
đèn chiếu sáng trong phòng”. Thiết bị cho phép người dùng có thể điều khiển đèn chiếu sáng.
3. Nội dung, nhiệm vụ nghiên cứu
Chương 1: Đánh giá hiện trạng và các giải pháp giám sát thiết bị điều khiển đèn chiếu sáng trong phòng
1.1. Đánh giá hiện trạng đèn trong phòng hiện tại
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
1.2. Các giải pháp hiện tại đang sử dụng để điều khiển đèn chiếu sáng trong phòng
1.3. Hạn chế của giải pháp điều khiển thiết bị đèn chiếu sáng đang sử dụng
Chương 2: Nghiên cứu các giải pháp đánh giá lựa chọn giải pháp để điều khiển thiết bị đèn chiếu sáng
2.1. Nghiên cứu các giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
2.2. Đánh giá giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
2.3. Lựa chọn giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
Chương 3: Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
3.1. Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
3.1.1. Thiết kế thiết bị điều khiển đèn chiếu sáng trong phòng
a) Tính năng, yêu cầu kỹ thuật của thiết bị điều khiển đèn
b) Sơ đồ khối thiết bị điều khiển đèn
c) Sơ đồ nguyên lý thiết bị điều khiển đèn
d) Lựa chọn vật tư linh kiện
3.1.2. Chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
a) Nghiên cứu bản thiết kế b) Hình ảnh
3.1.3. Xây dựng chương trình điều khiển cho thiết bị điều khiển đèn chiếu sáng trong phòng
3.2. Thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
3.2.1. Mục tiêu thử nghiệm
3.2.2. Nội dung thử nghiệm
3.2.3. Kết quả thử nghiệm 4. Tài liệu tham khảo
[1] Trịnh Minh Phương, Tiểu luận nghiên cứu ứng dụng IOT cho giám sát môi
trường, Trường Đại học Công Nghệ 2016.
[2] Huỳnh Ngọc Dũng, Tiểu luận điều khiển từ xa bằng tia hồng ngoại, 2020.
[3] Dr. Osama Ahmad Salim Safarini, Standardizations, IOT Elements, Protocols,
Architectural Design Choices, Challenges and Future Efforts, 2021.
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
5. Ngày giao đề tài: Ngày 10 tháng 10 năm 2022
Ngày nộp quyển: Ngày 15 tháng 01 năm 2023 Trưởng khoa
Giảng viên hướng dẫn TS. Phạm Duy Phong TS. Phạm Duy Phong
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 MỤC LỤC
MỞ ĐẦU..........................................................................................................1
Chương 1: Đánh giá hiện trạng và các giải pháp giám sát thiết bị điều
khiển đèn chiếu sáng trong phòng..........................................................................2
1.1. Đánh giá hiện trạng đèn trong phòng hiện tại......................................................2
1.2. Các giải pháp hiện tại đang sử dụng để điều khiển đèn chiếu sáng trong phòng
..................................................................................................................................................3
1.3. Hạn chế của giải pháp điều khiển thiết bị đèn chiếu sáng đang sử dụng...........3
Chương 2: Nghiên cứu các giải pháp đánh giá lựa chọn giải pháp để điều khiển thiết bị đèn
chiếu sáng.........................................................................................................................................4
2.1. Nghiên cứu các giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng.........4
2.2. Đánh giá giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng...................5
2.3. Lựa chọn giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng..................5
Chương 3: Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng.........6
3.1. Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng...6
3.2. Thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng............................12
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 MỞ ĐẦU
Điều khiển đèn bằng hồng ngoại là một trong những ứng dụng tiên tiến trong
lĩnh vực tự động hóa. Việc sử dụng hồng ngoại để điều khiển đèn mang lại nhiều lợi
ích như tăng tính tiện dụng, tiết kiệm năng lượng và cải thiện chất lượng cuộc sống.
Trong tiểu luận này, chúng ta sẽ tìm hiểu về cách thiết kế một hệ thống điều
khiển đèn bằng hồng ngoại. Đầu tiên, chúng ta sẽ xem xét nguyên lý hoạt động của
công nghệ này và các thành phần cơ bản của hệ thống. Tiếp đó, chúng ta sẽ tìm hiểu
về quy trình thiết kế hệ thống điều khiển đèn bằng hồng ngoại, từ lựa chọn linh kiện
cho đến việc lắp đặt và cấu hình hệ thống.
Nhờ sự tiên tiến và tiện lợi của công nghệ hồng ngoại, việc thiết kế hệ thống
điều khiển đèn bằng hồng ngoại đã trở nên phổ biến và được sử dụng rộng rãi trong
nhiều lĩnh vực. Tuy nhiên, để đảm bảo hiệu quả và an toàn cho người dùng, việc
thiết kế và lắp đặt hệ thống điều khiển đèn bằng hồng ngoại cần được thực hiện
đúng cách và theo các quy định kỹ thuật. 1
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
Chương 1: Đánh giá hiện trạng và các giải pháp giám sát thiết bị điều
khiển đèn chiếu sáng trong phòng
1.1. Đánh giá hiện trạng đèn trong phòng hiện tại
Đèn được điều khiển bằng hồng ngoại (IR) đã trở thành một phương tiện điều
khiển phổ biến trong các sản phẩm điện tử, đặc biệt là trong các hệ thống giải trí gia
đình. Dưới đây là đánh giá hiện trạng của đèn được điều khiển bằng hồng ngoại:
 Tiện lợi: Việc điều khiển đèn bằng hồng ngoại rất tiện lợi và nhanh
chóng, vì chỉ cần nhấn một nút trên điều khiển từ xa để bật hoặc tắt đèn.
 Linh hoạt: Đèn được điều khiển bằng hồng ngoại có thể được điều
khiển từ xa, giúp người dùng có thể điều khiển đèn ở khoảng cách xa và tiện lợi hơn.
 Sử dụng rộng rãi: Đèn được điều khiển bằng hồng ngoại đã được sử
dụng rộng rãi trong nhiều thiết bị điện tử, chẳng hạn như TV, máy tính,
loa, điều hòa nhiệt độ, v.v.
 Chi phí thấp: Đèn được điều khiển bằng hồng ngoại có giá thành thấp
và phổ biến trong nhiều thiết bị điện tử, vì vậy không đòi hỏi chi phí cao khi sử dụng.
Tuy nhiên, đèn được điều khiển bằng hồng ngoại cũng có một số hạn chế như:
Hạn chế khoảng cách: Tín hiệu điều khiển bằng hồng ngoại chỉ có thể truyền
đi ở khoảng cách ngắn, vì vậy người dùng phải đứng trong tầm nhìn của đèn để điều khiển được.
Có thể bị nhiễu: Tín hiệu điều khiển bằng hồng ngoại có thể bị nhiễu bởi các
tín hiệu khác trong môi trường, gây ảnh hưởng đến hoạt động của đèn.
Không tương thích với tất cả các loại đèn: Một số loại đèn không tương thích
với việc điều khiển bằng hồng ngoại, vì vậy cần phải kiểm tra trước khi mua sản phẩm. 2
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
1.2. Các giải pháp hiện tại đang sử dụng để điều khiển đèn chiếu sáng trong phòng
Hiện nay, có nhiều giải pháp điều khiển đèn được áp dụng trong các ứng dụng
khác nhau. Sau đây là một số giải pháp phổ biến:
Điều khiển bằng công nghệ Bluetooth: Điều khiển đèn bằng Bluetooth là một
giải pháp tiện lợi và phổ biến trong các ứng dụng nhà thông minh. Người dùng có
thể sử dụng smartphone hoặc tablet để điều khiển đèn thông qua một ứng dụng đặc biệt.
Điều khiển bằng giọng nói: Giải pháp điều khiển đèn bằng giọng nói là một
cách tiện lợi để điều khiển đèn thông qua các trợ lý ảo như Google Assistant,
Amazon Alexa hoặc Apple Siri.
Điều khiển bằng cảm biến chuyển động: Điều khiển đèn bằng cảm biến
chuyển động là một giải pháp đáng tin cậy và tiết kiệm điện năng. Đèn sẽ tự động
bật khi phát hiện chuyển động và tắt sau một khoảng thời gian nhất định.
Điều khiển bằng hồng ngoại: Điều khiển đèn bằng hồng ngoại là một giải pháp
đơn giản và phổ biến, tuy nhiên hạn chế của nó là chỉ có thể điều khiển được trong khoảng cách gần.
Điều khiển bằng Wi-Fi: Điều khiển đèn bằng Wi-Fi là một giải pháp tiện lợi
cho các ứng dụng nhà thông minh, cho phép người dùng điều khiển đèn từ bất cứ đâu thông qua internet.
Điều khiển bằng RF (Radio Frequency): Điều khiển đèn bằng RF là một giải
pháp phổ biến trong các ứng dụng nhà thông minh, cho phép người dùng điều khiển
đèn từ xa một cách đáng tin cậy hơn so với hồng ngoại.
1.3. Hạn chế của giải pháp điều khiển thiết bị đèn chiếu sáng đang sử dụng
Các giải pháp điều khiển đèn hiện nay đều có những ưu điểm và hạn chế riêng.
Điều khiển đèn bằng Bluetooth có khoảng cách điều khiển hạn chế và cần thiết phải
có một thiết bị điều khiển như smartphone hoặc tablet. Điều khiển đèn bằng giọng 3
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
nói có thể bị nhận dạng sai hoặc khó khăn nếu nhà có nhiều người sử dụng. Điều
khiển đèn bằng cảm biến chuyển động có thể bị ảnh hưởng bởi các tia sáng khác
hoặc động vật. Điều khiển đèn bằng hồng ngoại có khoảng cách điều khiển rất hạn
chế và cần phải có tầm nhìn trực tiếp giữa bộ điều khiển và đèn. Điều khiển đèn
bằng Wi-Fi yêu cầu kết nối mạng Internet và một thiết bị đầu cuối để điều khiển.
Cuối cùng, điều khiển đèn bằng RF có thể bị nhiễu hoặc bị che khuất, dẫn đến việc
điều khiển đèn không thành công và yêu cầu cài đặt thêm các thiết bị đầu cuối để
điều khiển, làm tăng chi phí. Qua đó chúng ta có thể thấy điều khiển bằng hồng
ngoại có thể khắc phục được những hạn chế của những giải pháp trên .
Chương 2: Nghiên cứu các giải pháp đánh giá lựa chọn giải pháp để
điều khiển thiết bị đèn chiếu sáng
2.1. Nghiên cứu các giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
Trong những năm gần đây, việc sử dụng các giải pháp điều khiển thiết bị đèn
chiếu sáng đã trở nên phổ biến hơn bao giờ hết. Các công nghệ điều khiển đèn mới
giúp người dùng có thể dễ dàng và thuận tiện điều chỉnh độ sáng của đèn, đảm bảo
tiết kiệm năng lượng và mang lại môi trường sống và làm việc tốt hơn.
Một trong những giải pháp điều khiển đèn phổ biến nhất hiện nay là điều
khiển đèn bằng Wi-Fi. Với giải pháp này, người dùng có thể sử dụng một ứng dụng
trên điện thoại thông minh để điều khiển đèn, bao gồm cả việc bật/tắt đèn, điều
chỉnh độ sáng và màu sắc. Giải pháp này rất tiện lợi và đơn giản, tuy nhiên, đòi hỏi
kết nối internet và đầu tư một số tiền vào các thiết bị đầu cuối để điều khiển.
Cách khác để điều khiển đèn là sử dụng Bluetooth. Người dùng có thể sử dụng
thiết bị như điện thoại thông minh hoặc máy tính bảng để điều khiển đèn bằng
Bluetooth. Giải pháp này có thể được sử dụng trong các phòng nhỏ hoặc văn phòng,
tuy nhiên, khoảng cách điều khiển hạn chế và yêu cầu thiết bị điều khiển gần đèn hơn.
Cách thứ ba để điều khiển đèn là sử dụng cảm biến chuyển động. Các cảm
biến chuyển động được lắp đặt trong các phòng để phát hiện chuyển động và tự 4
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
động bật đèn. Giải pháp này tiết kiệm năng lượng và thuận tiện cho việc điều khiển
đèn trong các phòng không được sử dụng thường xuyên. Tuy nhiên, các cảm biến
chuyển động có thể bị ảnh hưởng bởi các tia sáng khác hoặc động vật và không phải
lúc nào cũng hoạt động đúng như ý muốn.
Các giải pháp điều khiển đèn khác bao gồm điều khiển đèn bằng giọng nói và
điều khiển đèn bằng hồng ngoại. Cả hai giải pháp này cũng có những ưu điểm riêng
nhưng cũng có những hạn chế nhất định. Điều khiển đèn bằng giọng nói có thể giúp
cho việc điều khiển đèn trở nên nhanh chóng và thuận tiện hơn, tuy nhiên, yêu cầu
người dùng phải có âm thanh rõ ràng và có sự phối hợp giữa các ứng dụng điều
khiển và các thiết bị đầu cuối. Trong khi đó, điều khiển đèn bằng hồng ngoại yêu
cầu một thiết bị điều khiển riêng biệt và phải được đưa vào gần đèn để điều khiển.
Tuy nhiên, giải pháp này có thể được sử dụng trong các phòng nhỏ hoặc khi không
cần điều khiển đèn từ xa.
Điều khiển đèn bằng hồng ngoại là một trong các giải pháp điều khiển đèn
chiếu sáng hiện nay. Việc điều khiển đèn bằng hồng ngoại yêu cầu một thiết bị điều
khiển riêng biệt và phải được đưa vào gần đèn để điều khiển. Tuy nhiên, giải pháp
này có thể được sử dụng trong các phòng nhỏ hoặc khi không cần điều khiển đèn từ
xa. Mặc dù có những hạn chế nhất định, điều khiển đèn bằng hồng ngoại vẫn là một
giải pháp phổ biến và hữu ích trong việc điều khiển đèn chiếu sáng.
2.2. Đánh giá giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
Mặc dù có nhiều ưu điểm, giải pháp điều khiển thiết bị đèn chiếu sáng trong
phòng cũng có một số hạn chế. Một trong số đó là giá thành, đặc biệt đối với các
giải pháp điều khiển thông minh, có thể là một rào cản với một số người dùng.
Ngoài ra, cần phải đảm bảo rằng các giải pháp này hoạt động tốt và đáng tin cậy để
tránh gây phiền toái hoặc khó khăn cho người dùng.
2.3. Lựa chọn giải pháp điều khiển thiết bị đèn chiếu sáng trong phòng
Tựu chung lại thì điều khiển hồng ngoại tuy đơn giản nhưng là giải pháp tối
ưu cho việc sử dụng và giá cả với mục đích trong phòng của một hệ thống nhà. Bạn
chỉ cần sử dụng một bộ điều khiển hồng ngoại đơn giản, không cần kết nối mạng
hay cài đặt phần mềm phức tạp. Khoảng cách giữa bộ điều khiển và đèn có thể được 5
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
điều chỉnh bằng cách di chuyển bộ điều khiển gần hơn hoặc xa hơn đèn. Điều khiển
đèn bằng hồng ngoại cũng có khả năng điều khiển nhiều đèn khác nhau trong cùng
một phòng hoặc khu vực, giúp tiết kiệm thời gian và năng lượng.
Chương 3: Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
3.1. Thiết kế, chế tạo thử nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng
3.1.1. Thiết kế thiết bị điều khiển đèn chiếu sáng trong phòng
a) Tính năng, yêu cầu kỹ thuật của thiết bị điều khiển đèn Tính năng:
 Điều khiển đèn và quạt của từng phòng
 Có thể bật tắt toàn bộ hệ thống Yêu cầu kỹ thuật
 Đảm bảo hệ thống hoạt động ổn định
 Điều khiển đúng chức năng

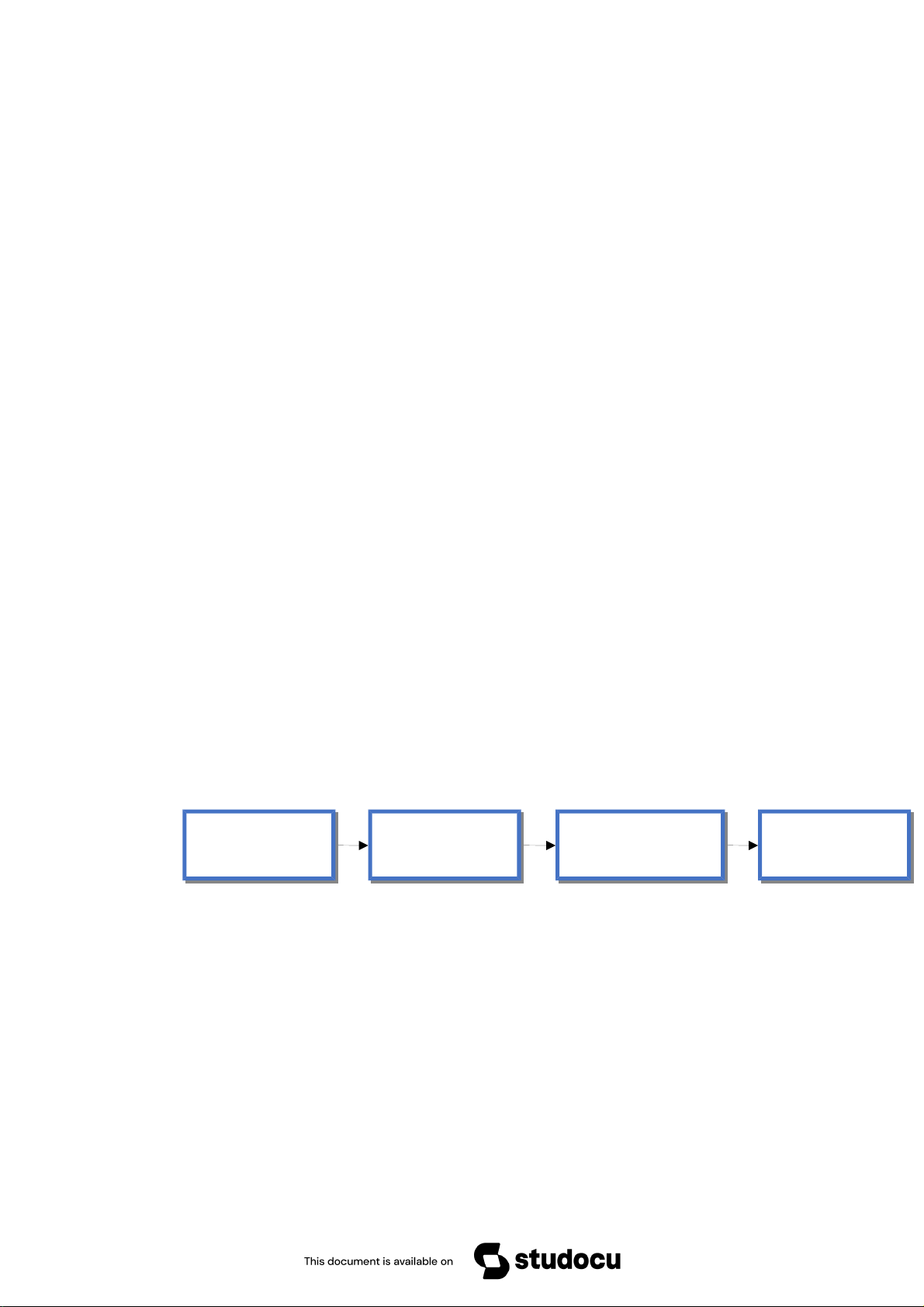

b) Sơ đồ khối thiết bị điều khiển đèn Khối thu tín Khối xử lí trung Khối truyền tín hiệu Thực hiện tâm hiệu

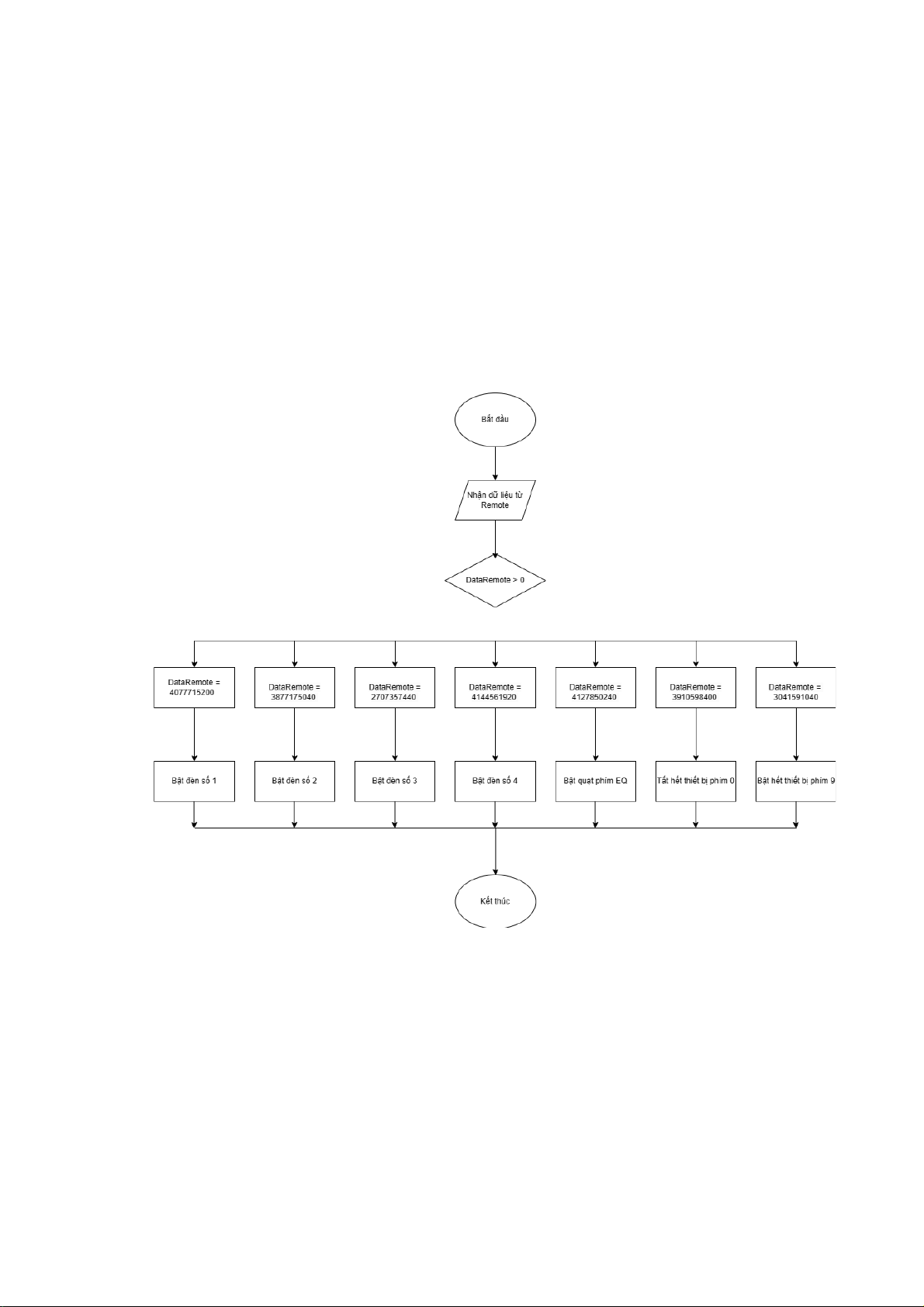

c) Lưu đồ thuật toán thiết bị điều khiển đèn 6
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
d) Lựa chọn vật tư linh kiện
Với các linh kiện cần thiết:  Mạch arduino nano  Đèn  Quạt 7
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567  Điện trở 1k

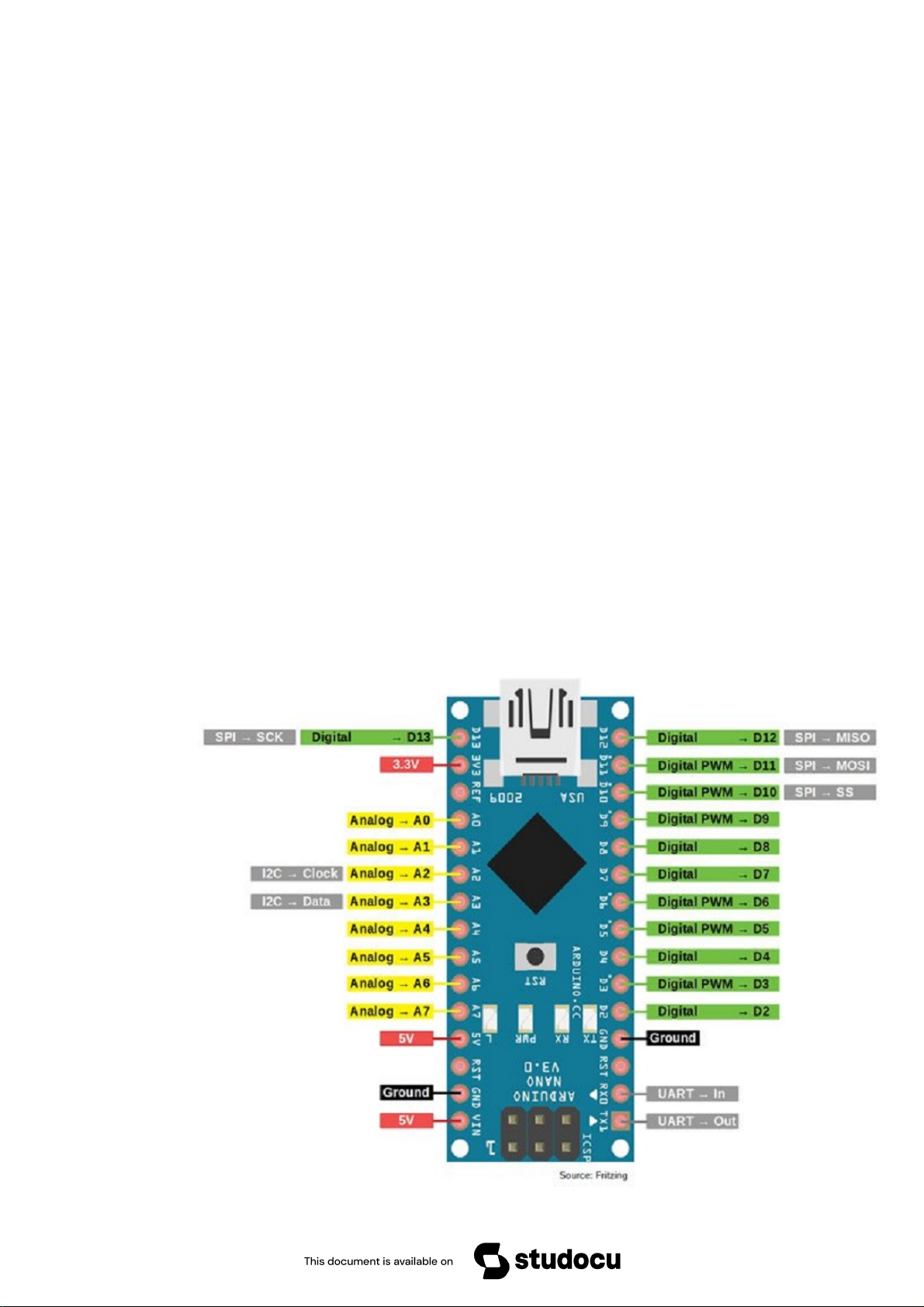

Mạch Arduino Nano là một phiên bản nhỏ gọn của mạch Arduino, với kích
thước chỉ khoảng 4,5 cm x 1,8 cm. Mạch này được thiết kế để cung cấp một giải
pháp linh hoạt và tiện lợi cho các dự án cần yêu cầu kích thước nhỏ gọn, hoặc khi
bạn muốn tích hợp nó vào các thiết bị có kích thước nhỏ hơn.
Mạch Arduino Nano được xây dựng trên cùng một bộ vi xử lý ATmega328
như mạch Arduino Uno, với các tính năng tương tự như chế độ chương trình nạp
bootloader, khả năng kết nối USB và các chân GPIO để điều khiển các thiết bị
ngoại vi như đèn LED, cảm biến và motor.
Mạch Arduino Nano cũng có thể được lập trình bằng môi trường phát triển
tích hợp (IDE) của Arduino, và có sẵn các thư viện và ví dụ mã nguồn để giúp
người dùng bắt đầu xây dựng các dự án của mình một cách dễ dàng. Nó là một lựa
chọn phổ biến cho các dự án DIY (làm đồ tự chế) và các ứng dụng IoT (Internet of
Things) do kích thước nhỏ, tính linh hoạt và tính ổn định của nó.3.1.2. Chế tạo thử
nghiệm thiết bị điều khiển đèn chiếu sáng trong phòng 8
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
 Vi điều khiển: ATmega328  Điện áp : 5VDC  Tần số : 16 MHz  Dòng tiêu thụ: 30 mA
 Điện áp hỗ trợ khuyên dùng: 7 – 12 VDC
 Điện áp tối đa giới hạn: 6 – 20 VDC
 Số chân Digital I/O: 14 (trong đó có 6 chân PWM)
 Số chân Analog: 8 (10 bit)
 Dòng tối đa / mỗi chân I/O: 40 mA
 Dòng ra hỗ trợ tối đa 5V: 500mA
 Dòng ra hỗ trợ tối đa 3.3V: 50 mA
 Bộ nhớ Flash: 32KB (ATmega328) trong đó 2KB dùng bởi bootloader  SRAM: 2 KB (ATmega328)  EEPROM: 1 KB (ATmega328)
d.1) Nghiên cứu bản thiết kế
Với thiết kế sử dụng mạch Arduino nano sử dụng những chân 2 3 4 6 7 làm

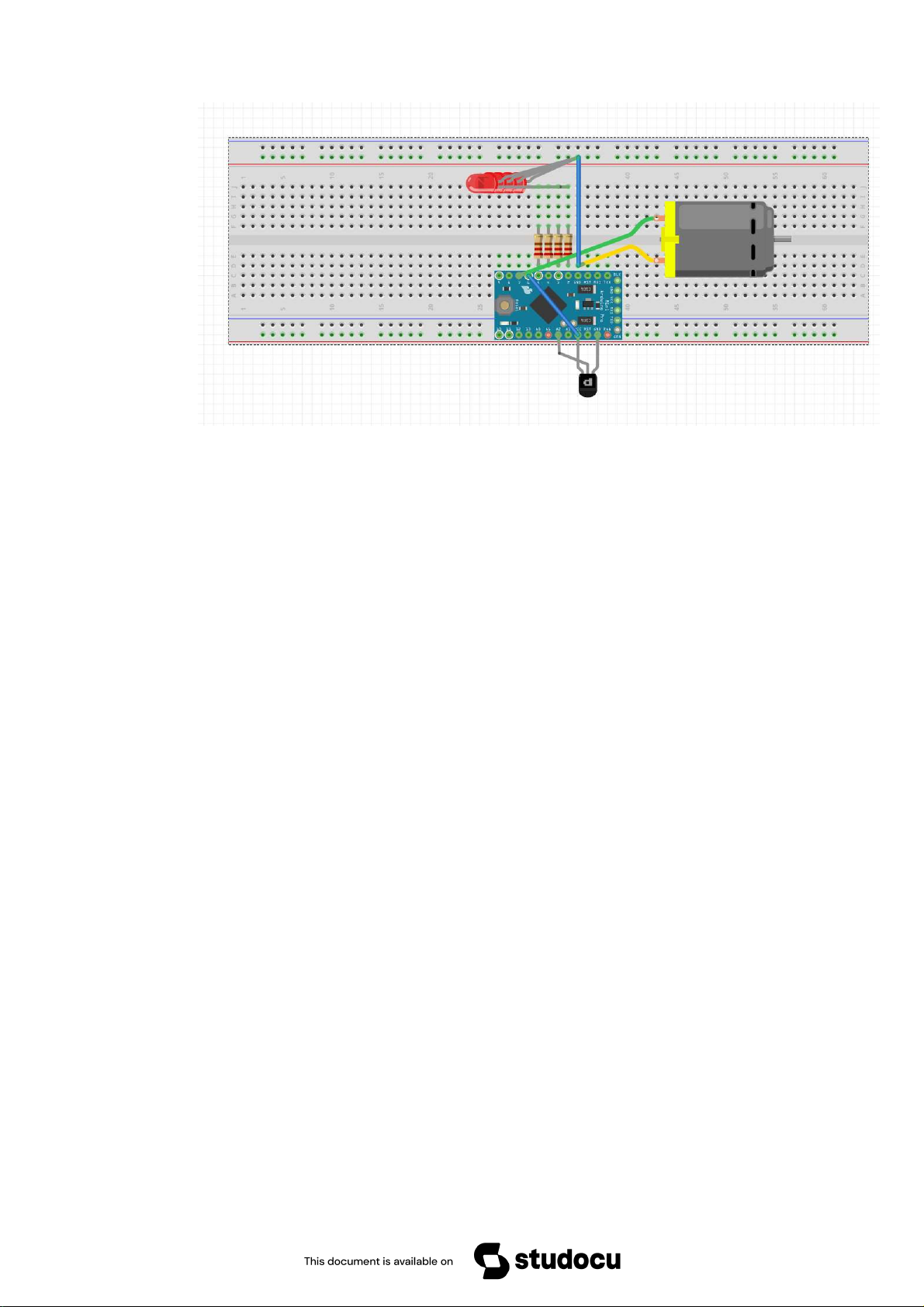

chân tín hiệu cho đèn và quạt và chân 5 là chân tín nhận hồng ngoại d.2) Hình ảnh 9
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567
3.1.2. Xây dựng chương trình điều khiển cho thiết bị điều khiển đèn chiếu sáng trong phòng
Với chương trình nạp vào mạch #include const int RECV_PIN = 2; const int pinLed1 = 3; const int pinLed2 = 4; const int pinLed3 = 5; const int pinLed4 = 6; const int fan = 7;
unsigned long lastTime = millis();
//================================================= void setup() { Serial.begin(9600); pinMode(pinLed1, OUTPUT); 10
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 pinMode(pinLed2, OUTPUT); pinMode(pinLed3, OUTPUT); pinMode(pinLed4, OUTPUT); pinMode(fan, OUTPUT); digitalWrite(pinLed1,LOW); digitalWrite(pinLed2,LOW); digitalWrite(pinLed3,LOW); digitalWrite(pinLed4,LOW); digitalWrite(fan,LOW); //Khởi động bộ thu
IrReceiver.begin(RECV_PIN, true, 13); }
//================================================= void loop() { if (IrReceiver.decode()) {
uint32_t dataRemote = IrReceiver.decodedIRData.decodedRawData; if(dataRemote>0){ Serial.println(dataRemote);
if (millis() - lastTime > 250) { switch(dataRemote){ case 3672320484://so1
digitalWrite(pinLed1, !digitalRead(pinLed1)); break; 11
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com) lOMoARcPSD|50662567 case 3877175040://so2
digitalWrite(pinLed2, !digitalRead(pinLed2)); break; case 1303393369://so3
digitalWrite(pinLed3, !digitalRead(pinLed3)); break; case 4144561920://so4
digitalWrite(pinLed4, !digitalRead(pinLed4)); break;
case 3910598400://phím 0 Tắt hết digitalWrite(pinLed1, LOW); digitalWrite(pinLed2, LOW); digitalWrite(pinLed3, LOW); digitalWrite(pinLed4, LOW); break;
case 3041591040://Phím 9 Bật hết digitalWrite(pinLed1, HIGH); digitalWrite(pinLed2, HIGH); digitalWrite(pinLed3, HIGH); digitalWrite(pinLed4, HIGH); break; } } 12
Downloaded by B?p Tr??ng Thành (baptruongthanh@gmail.com)
