Chương 3: Thiết kế biểu đồ UML

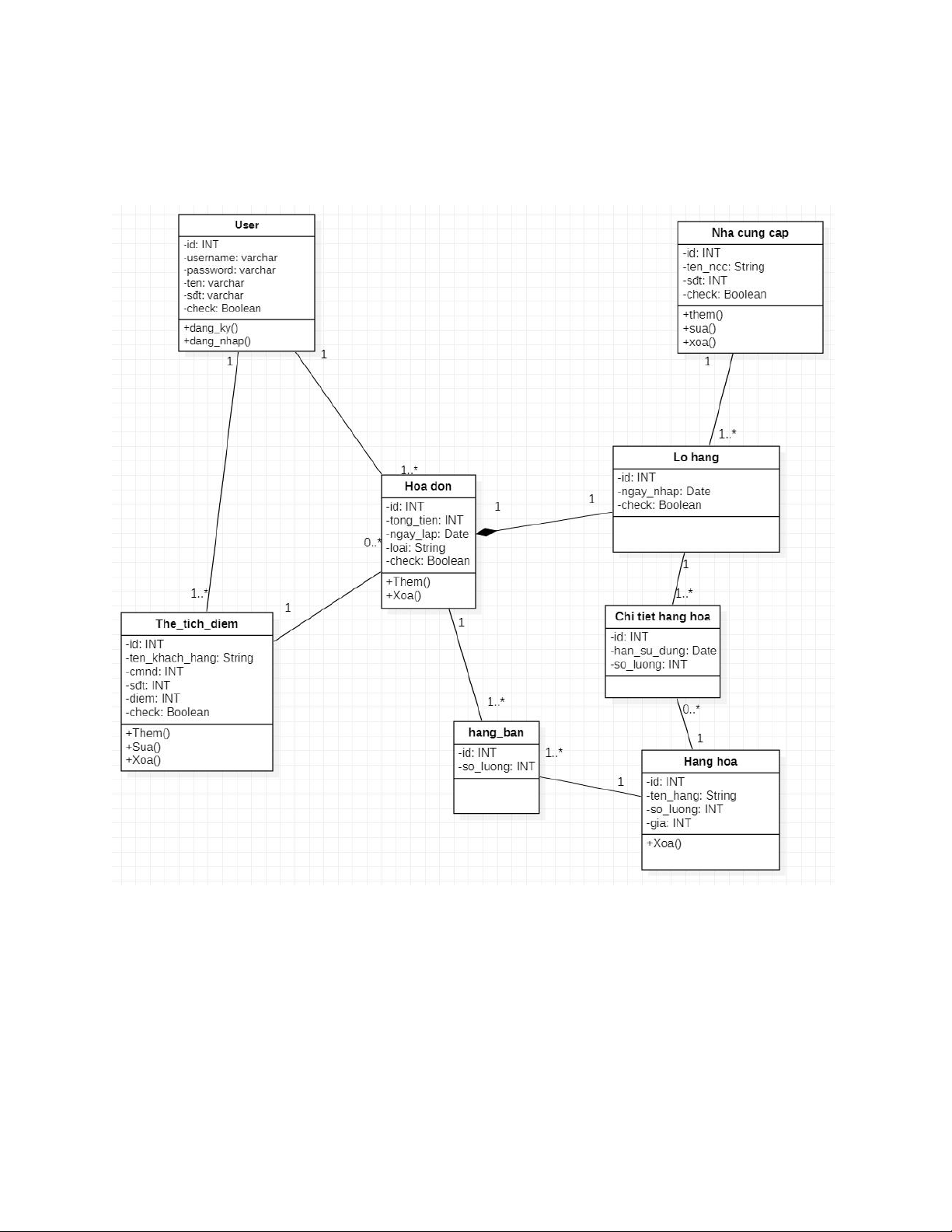

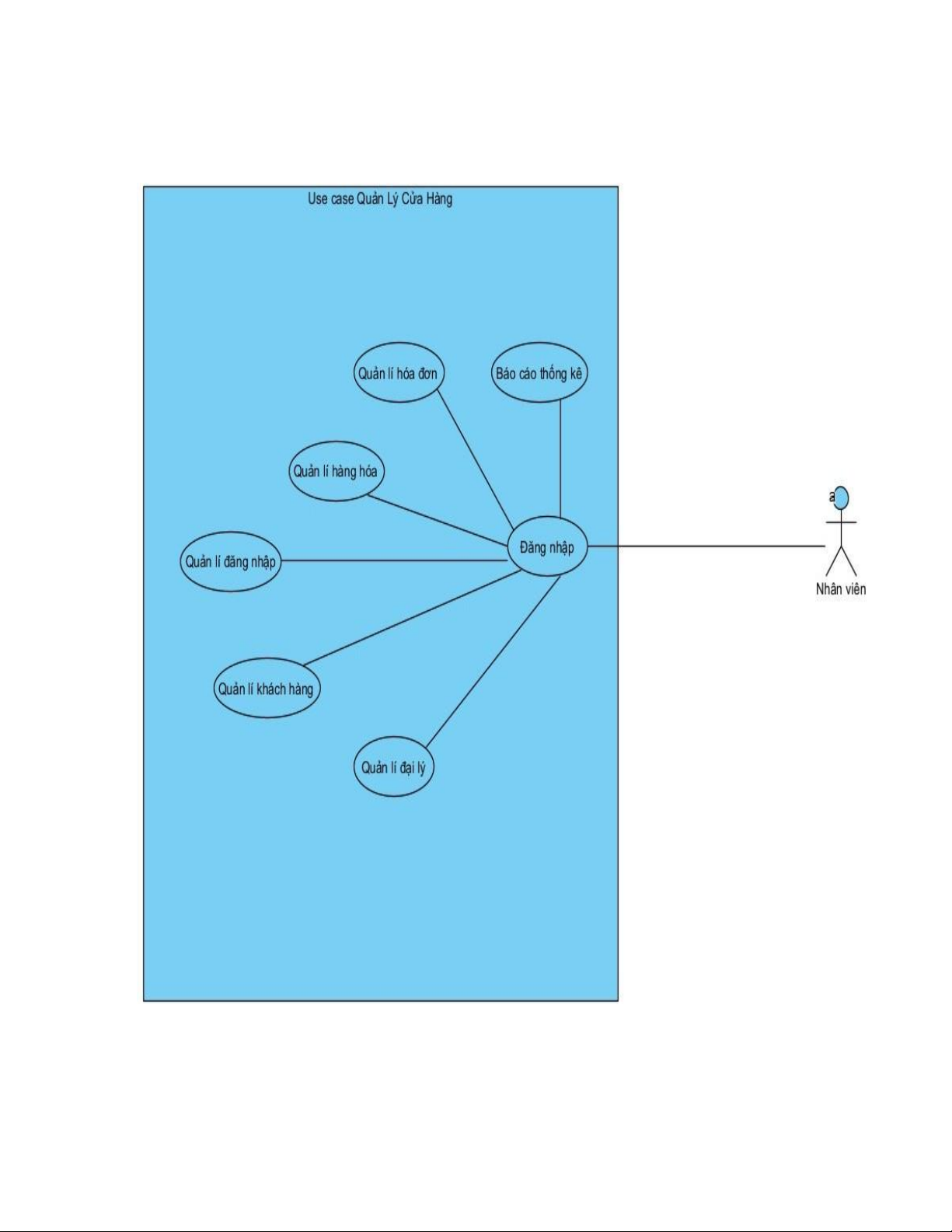

3.1) Sơ đồ lớp ( class diagram) 3.2)Sơ đồ use case Use case tổng quát 2

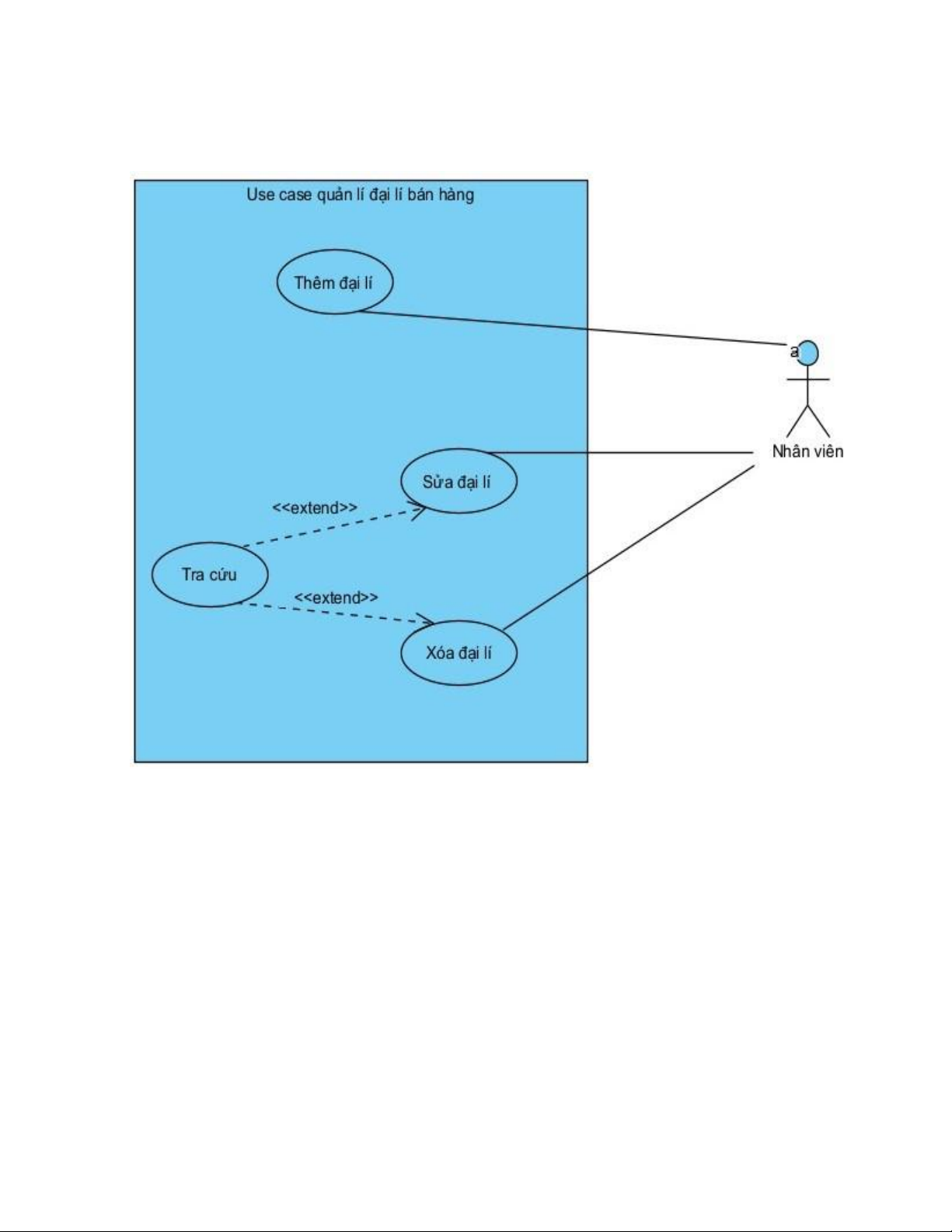

Use case quản lí đại lí bán hàng 3

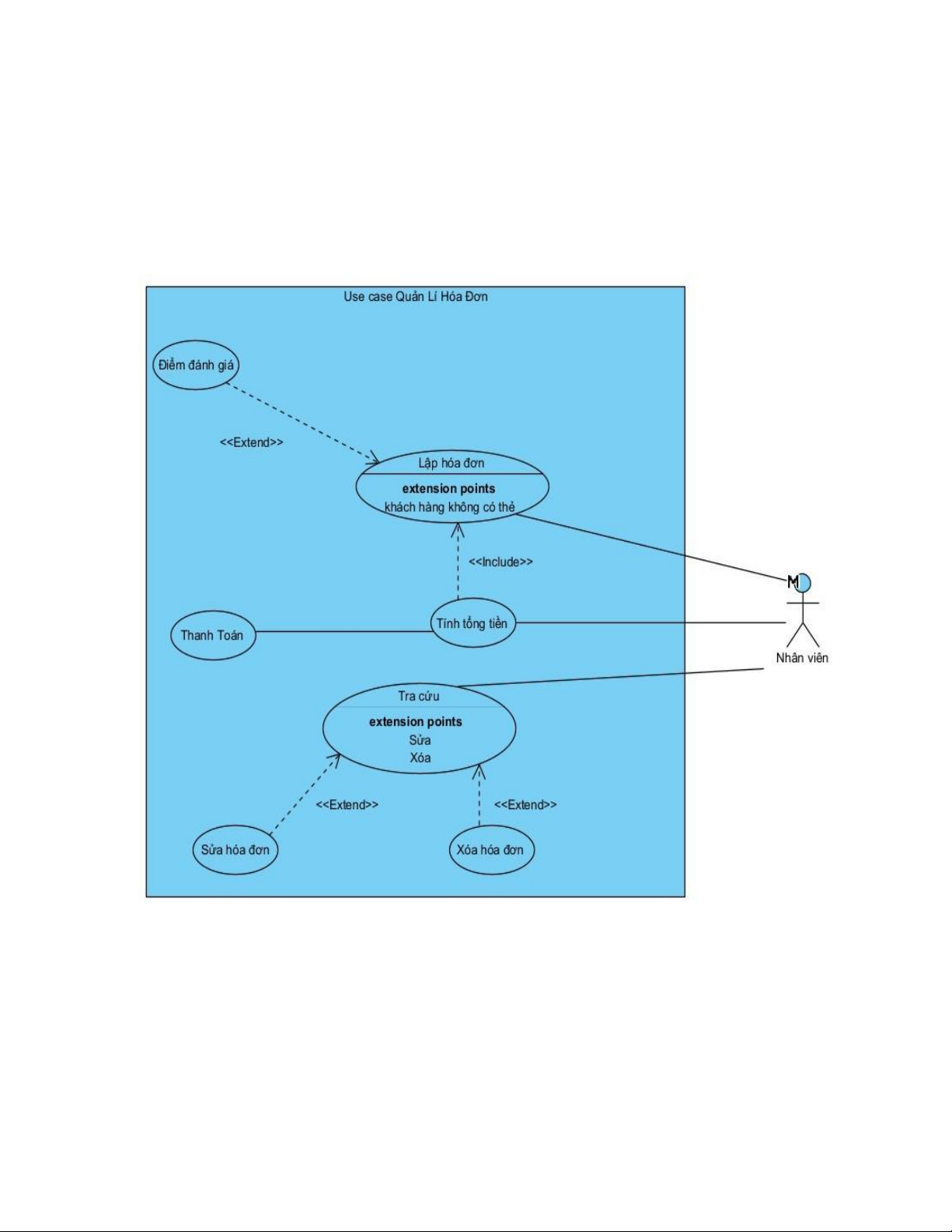

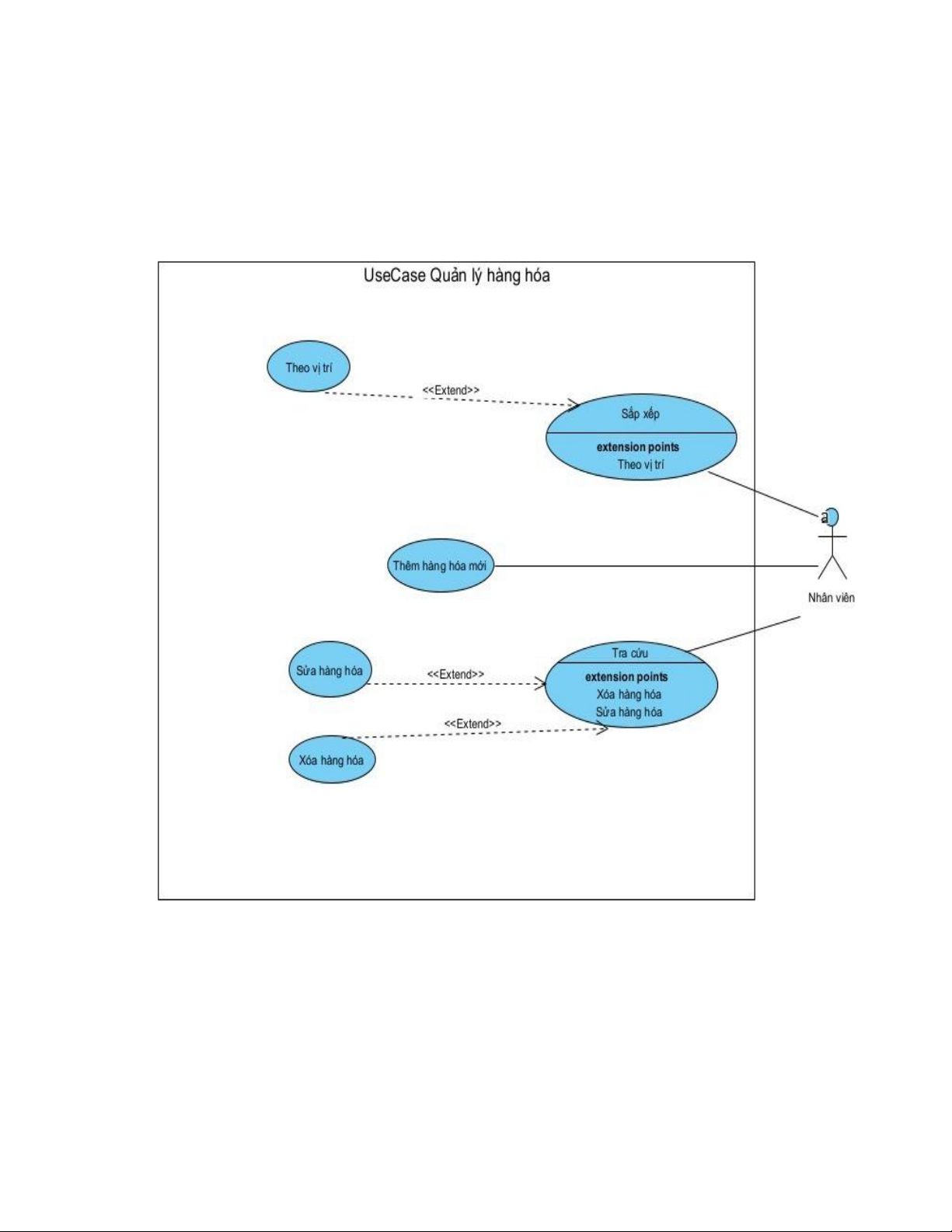

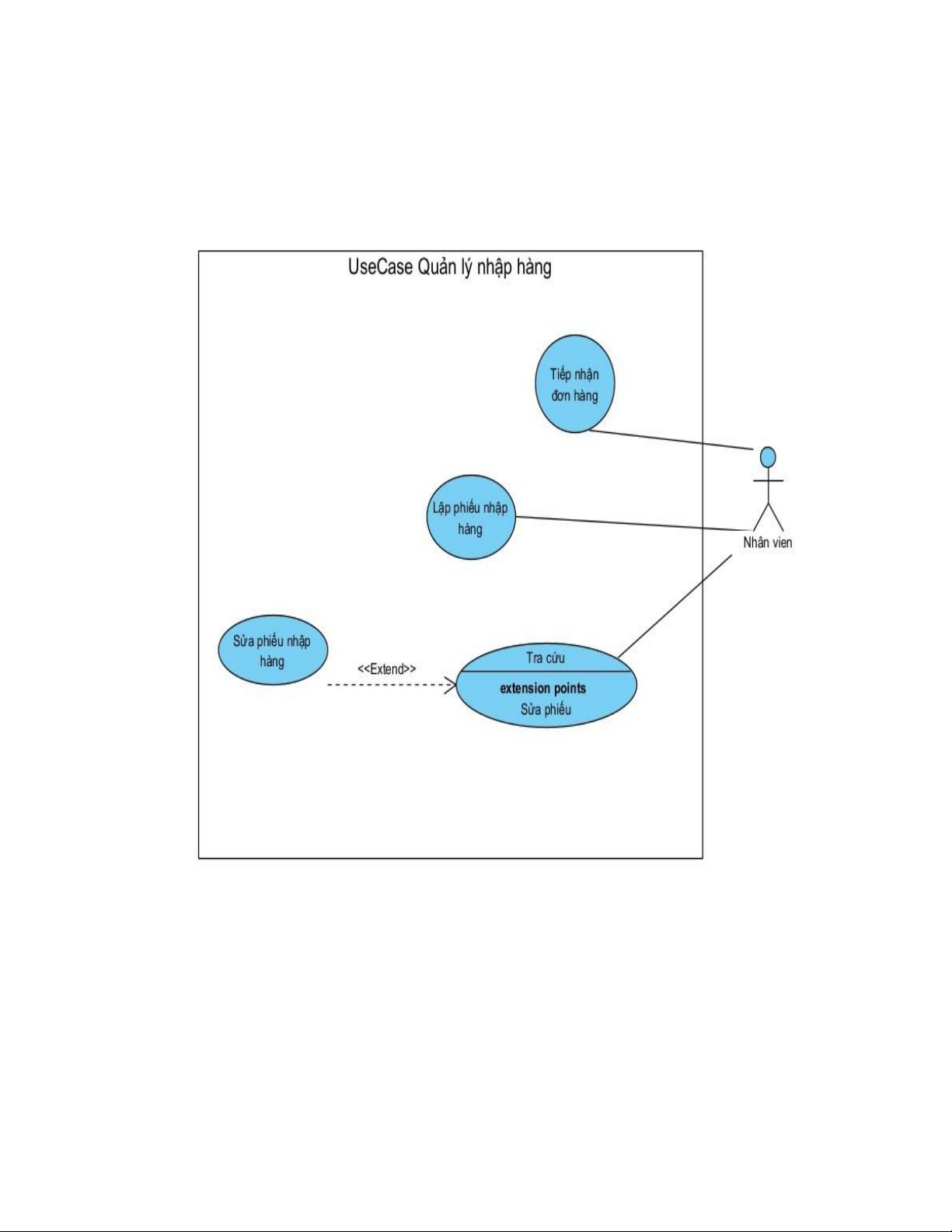

Use case quản lí nhập hàng 4 Use case quản lí hàng hóa 5 Use case quản lí hóa đơn 6

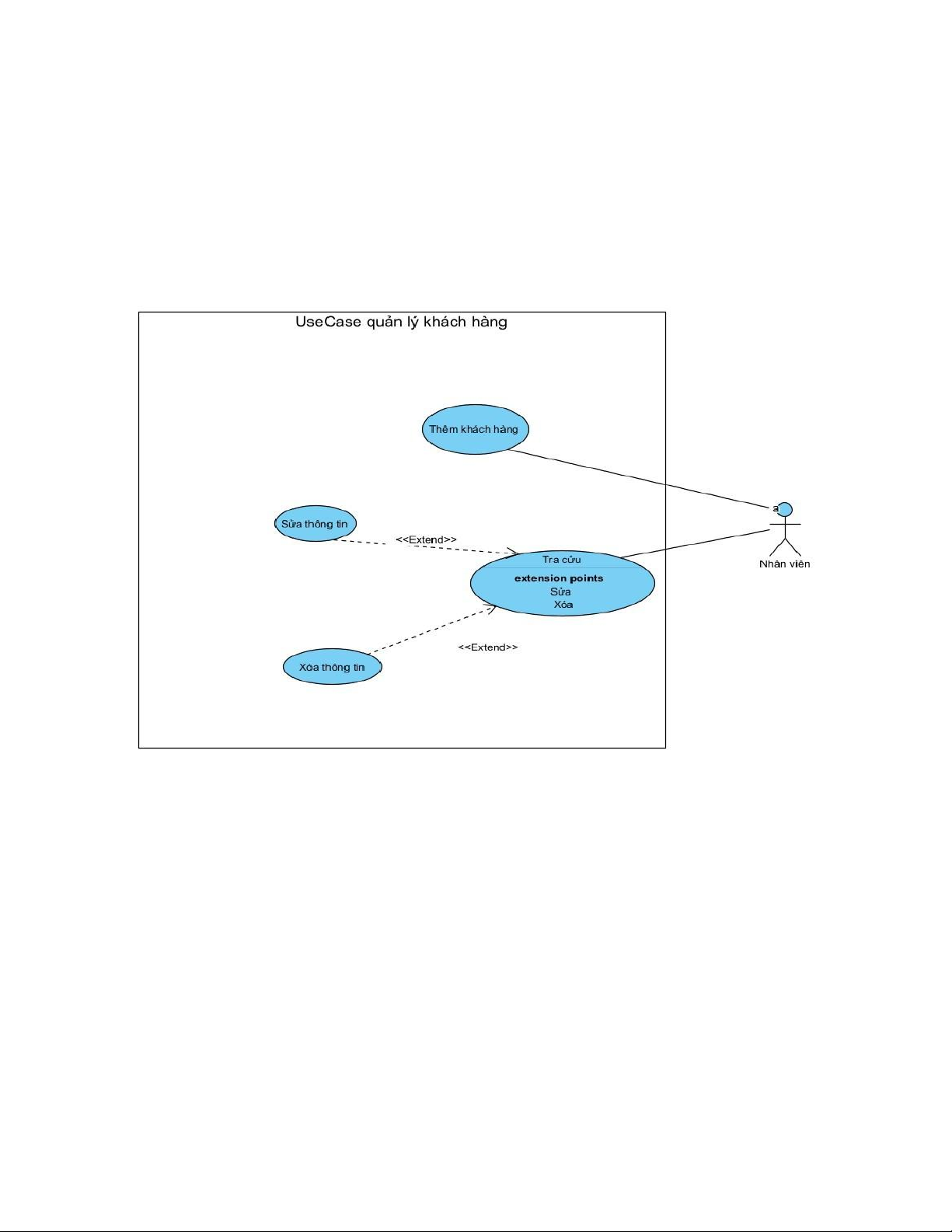

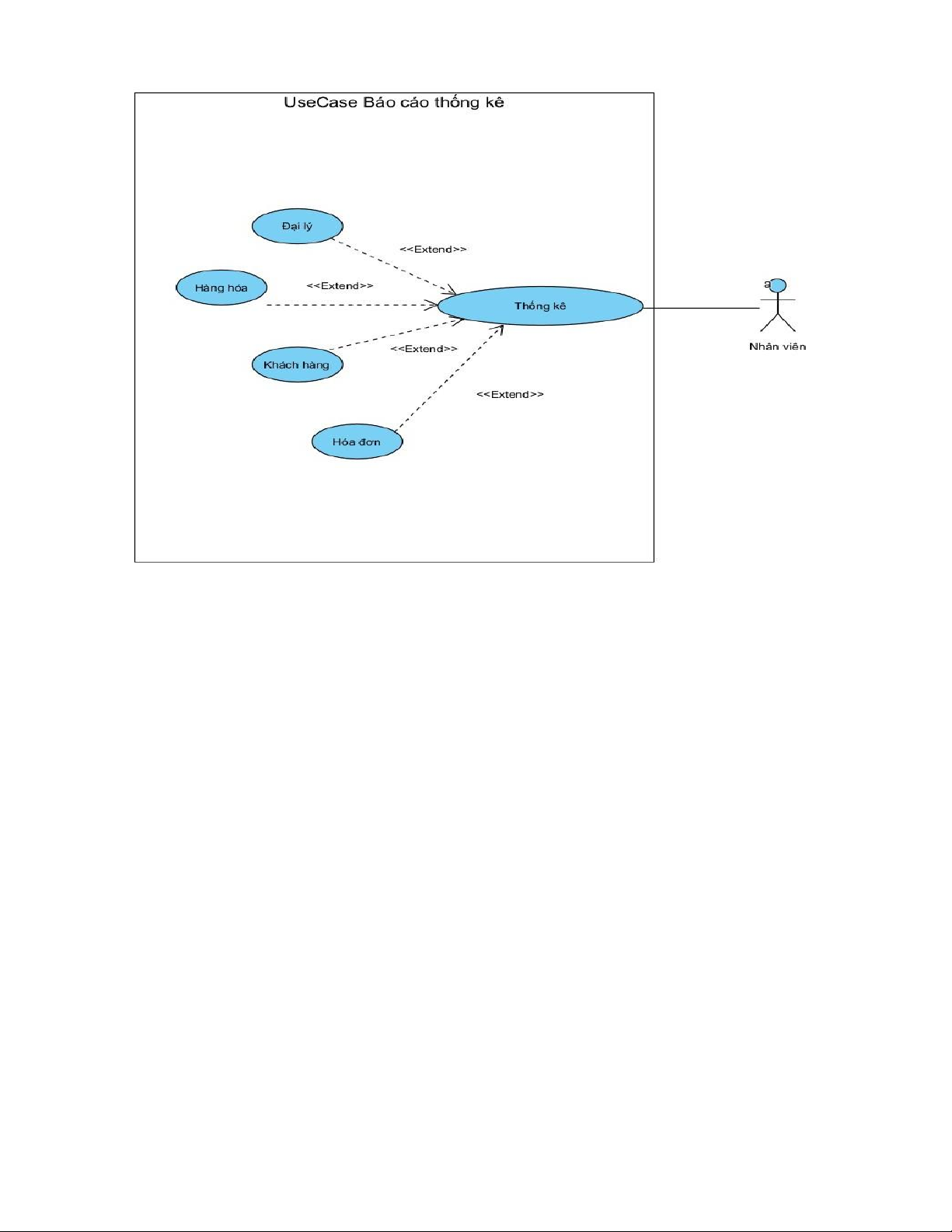

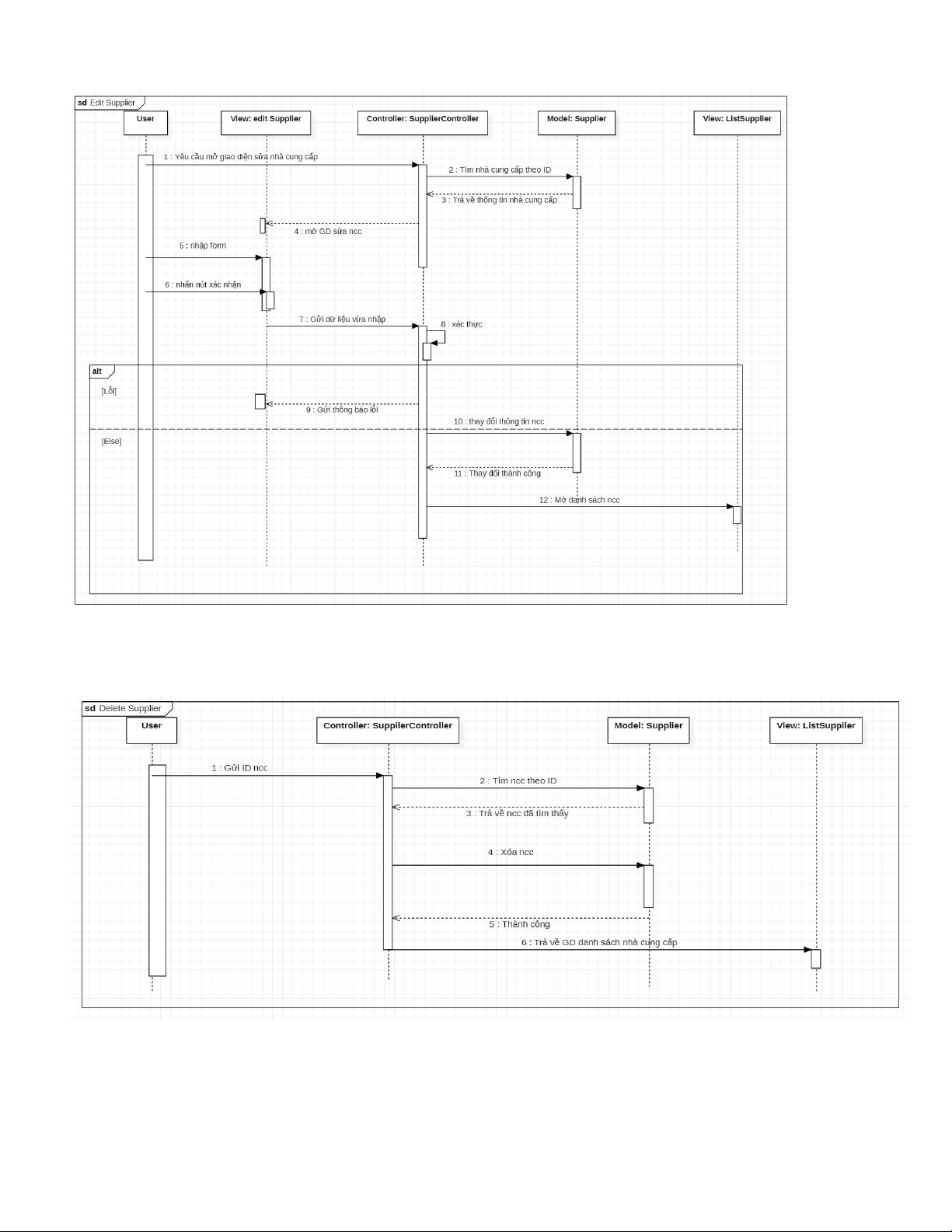

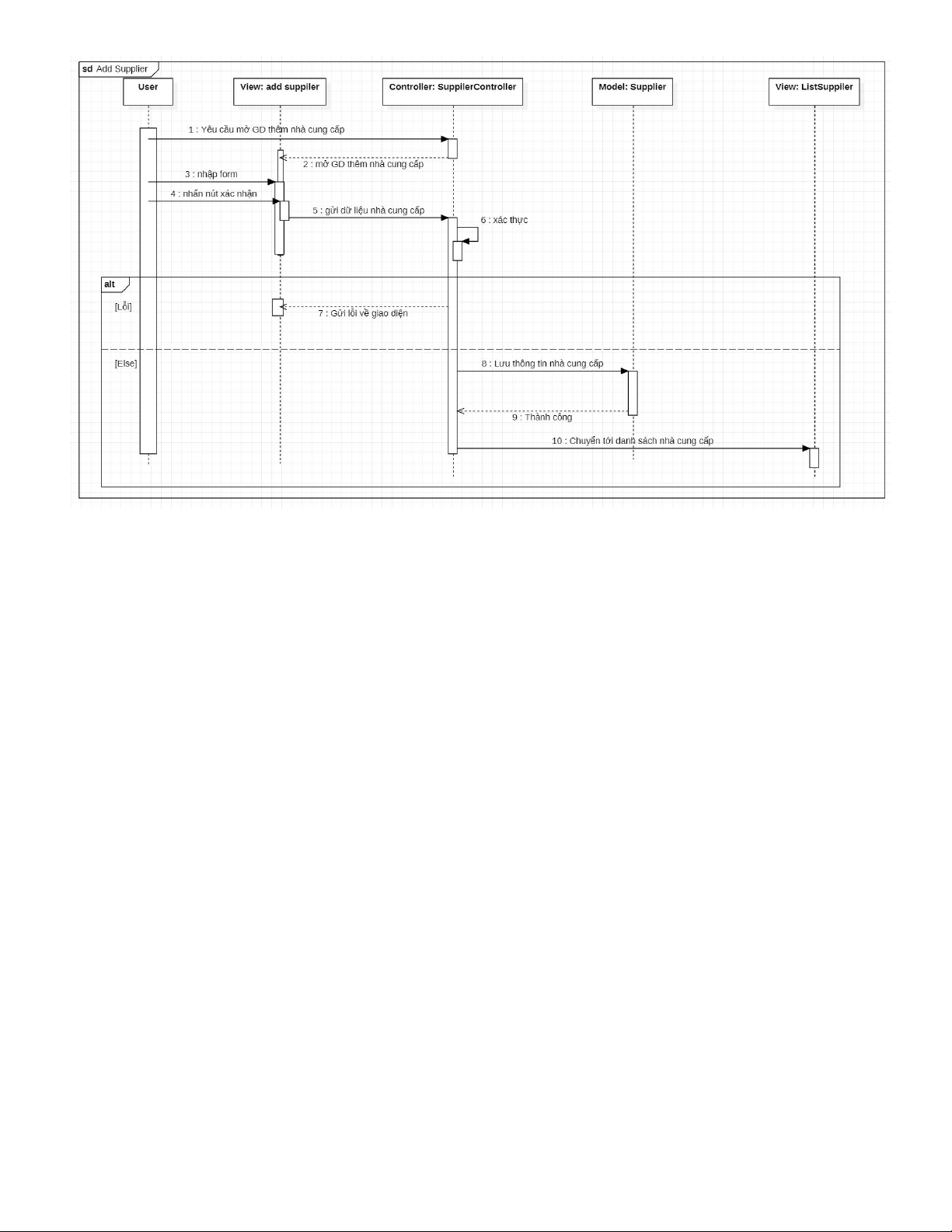

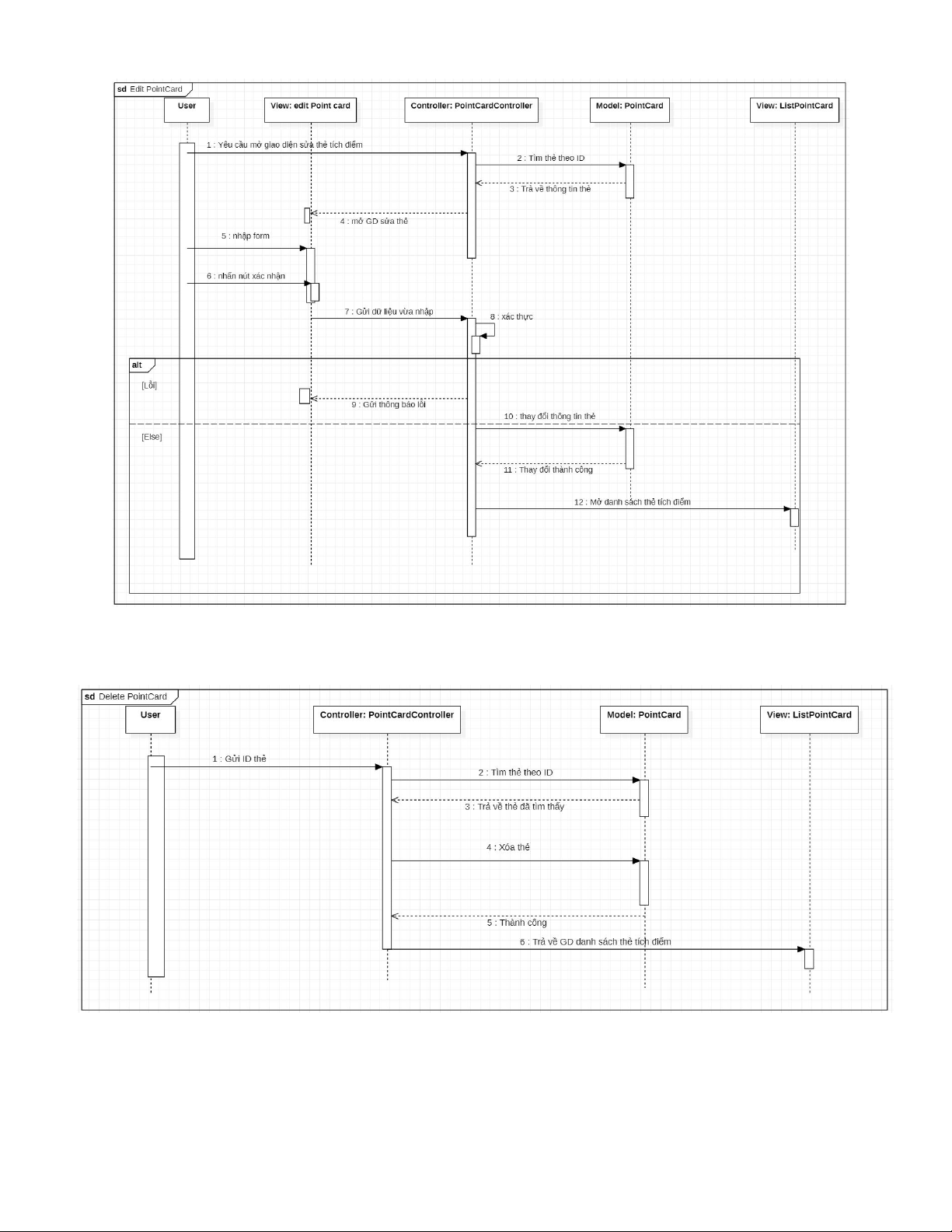

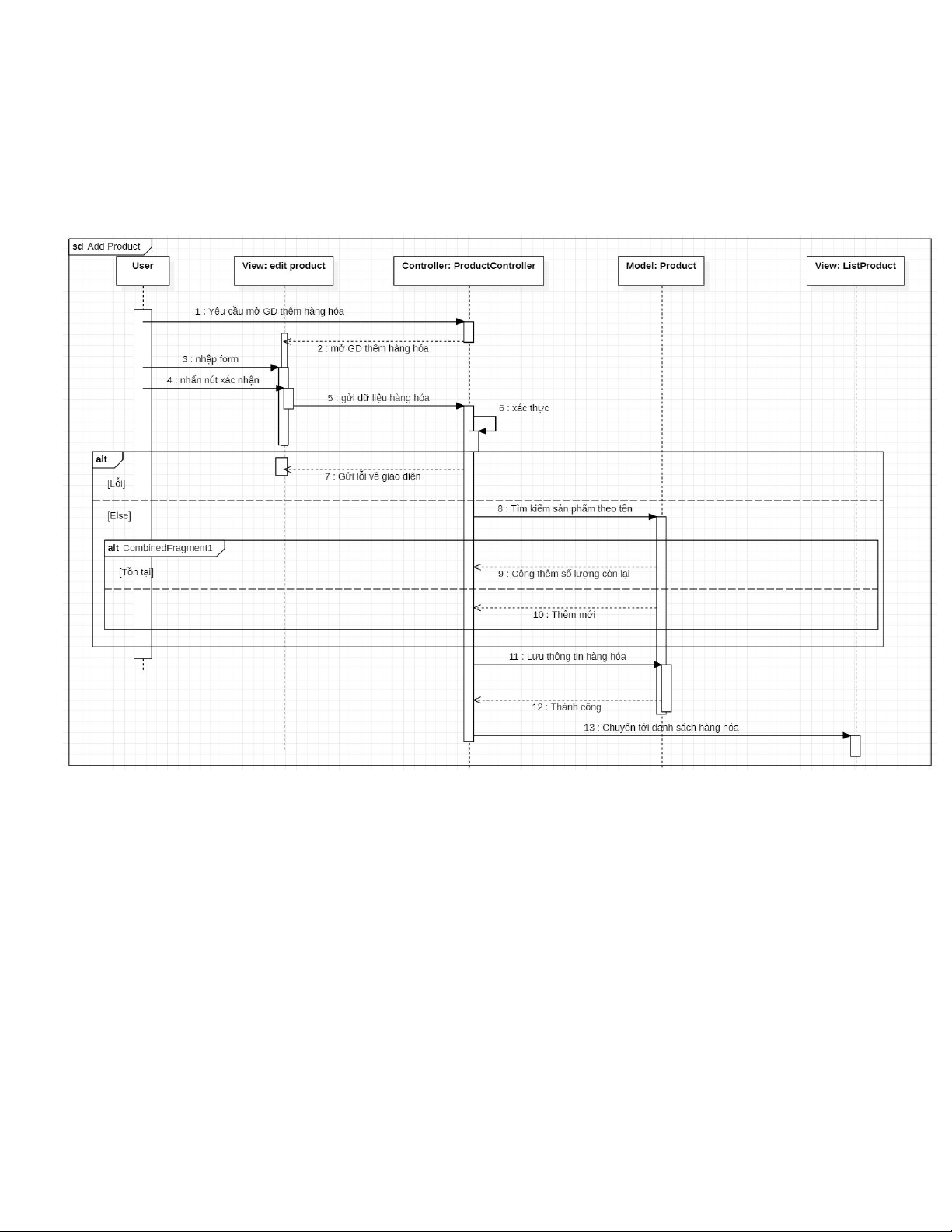

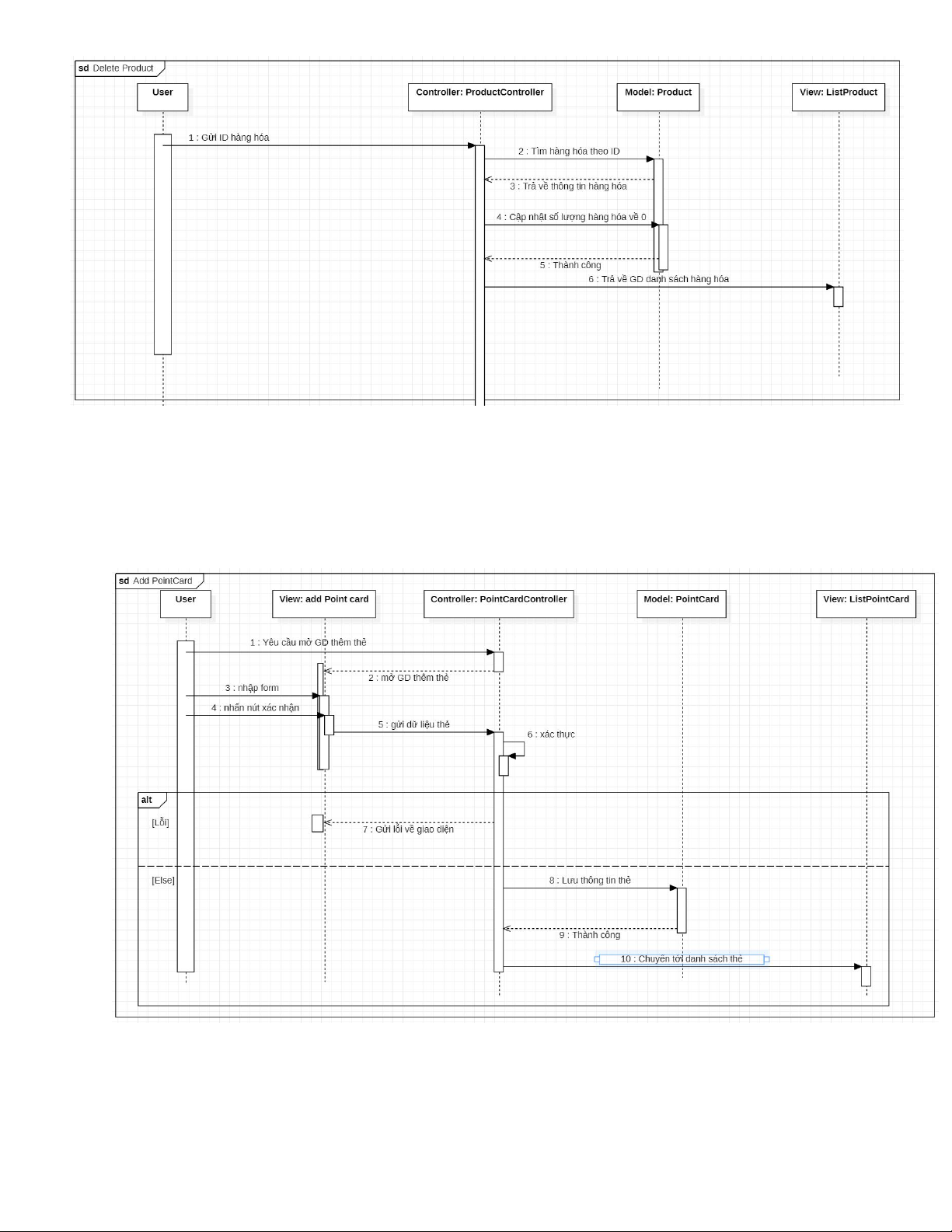

Use case quản lí khách hàng 7 Use case báo cáo thống kê 3.3)Sơ đồ tuần tự Quản lý nhà cung cấp a, Thêm nhà cung cấp 8 9 b, Sửa nhà cung cấp c, Xóa nhà cung cấp 10 Quản lý nhà hàng hóa a,Thêm hàng hóa b, Xóa hàng hóa 11 Quản lý thẻ tích điểm a, Thêm thẻ tích điểm 12 b, Sửa thẻ tích điểm c, Xóa thẻ tích điểm Quản lý hóa đơn 13

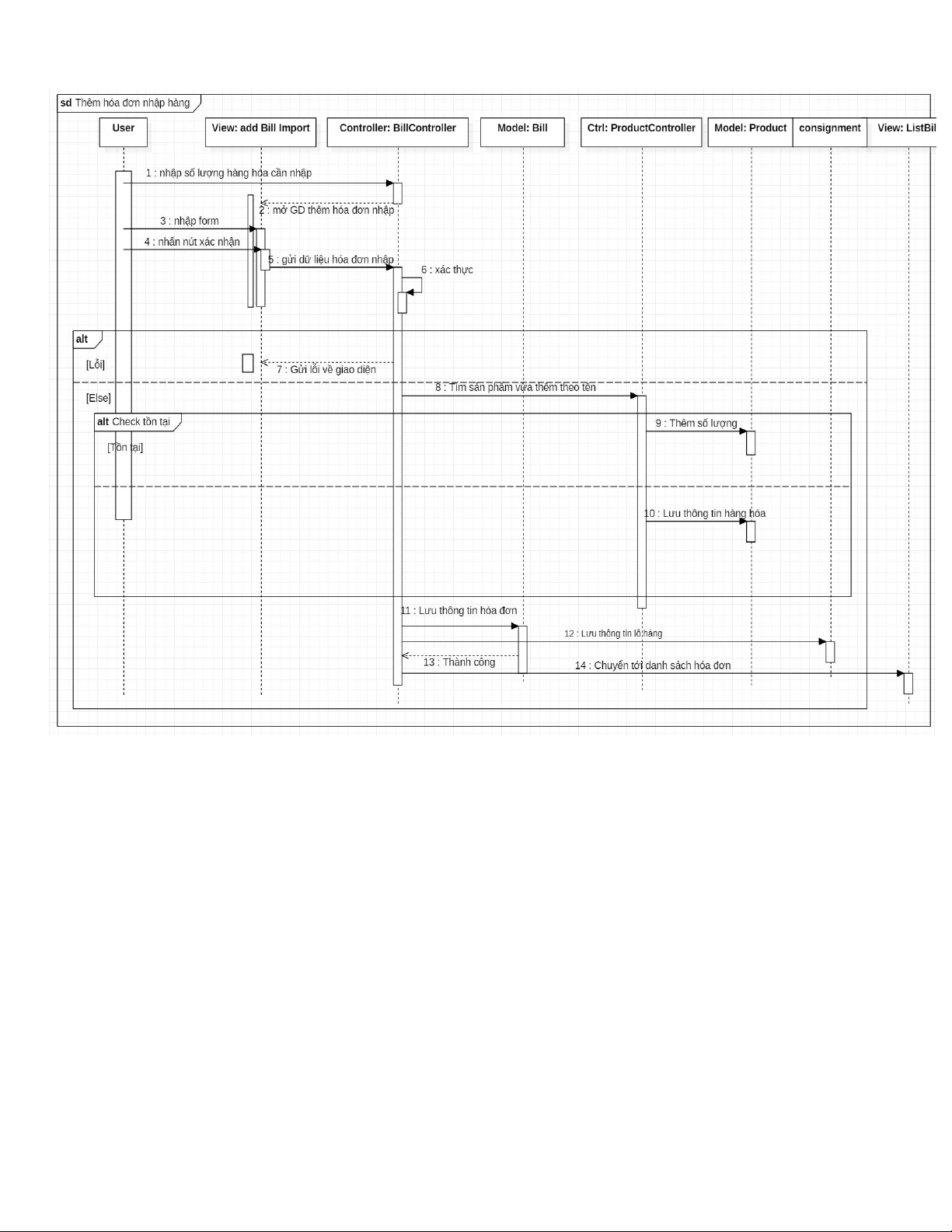

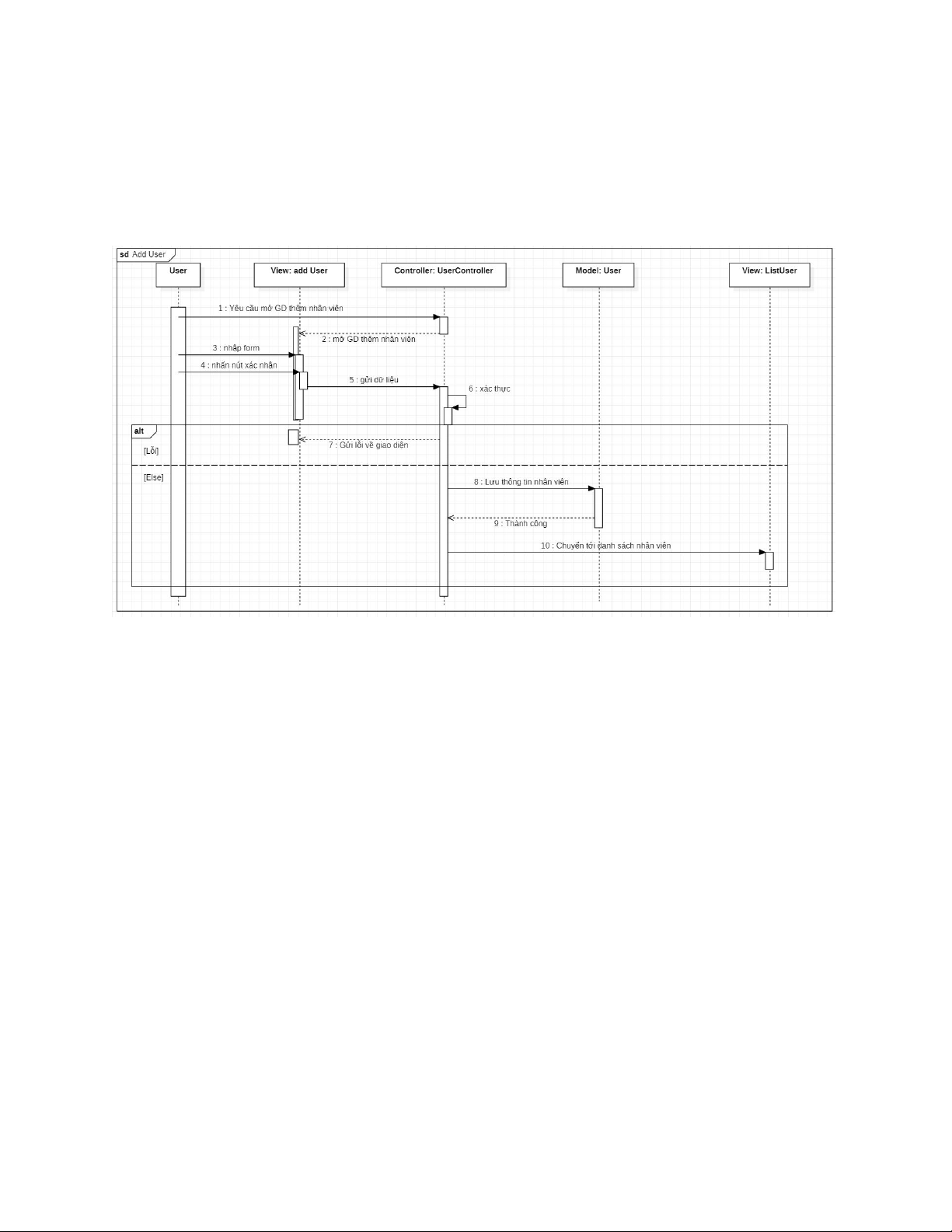

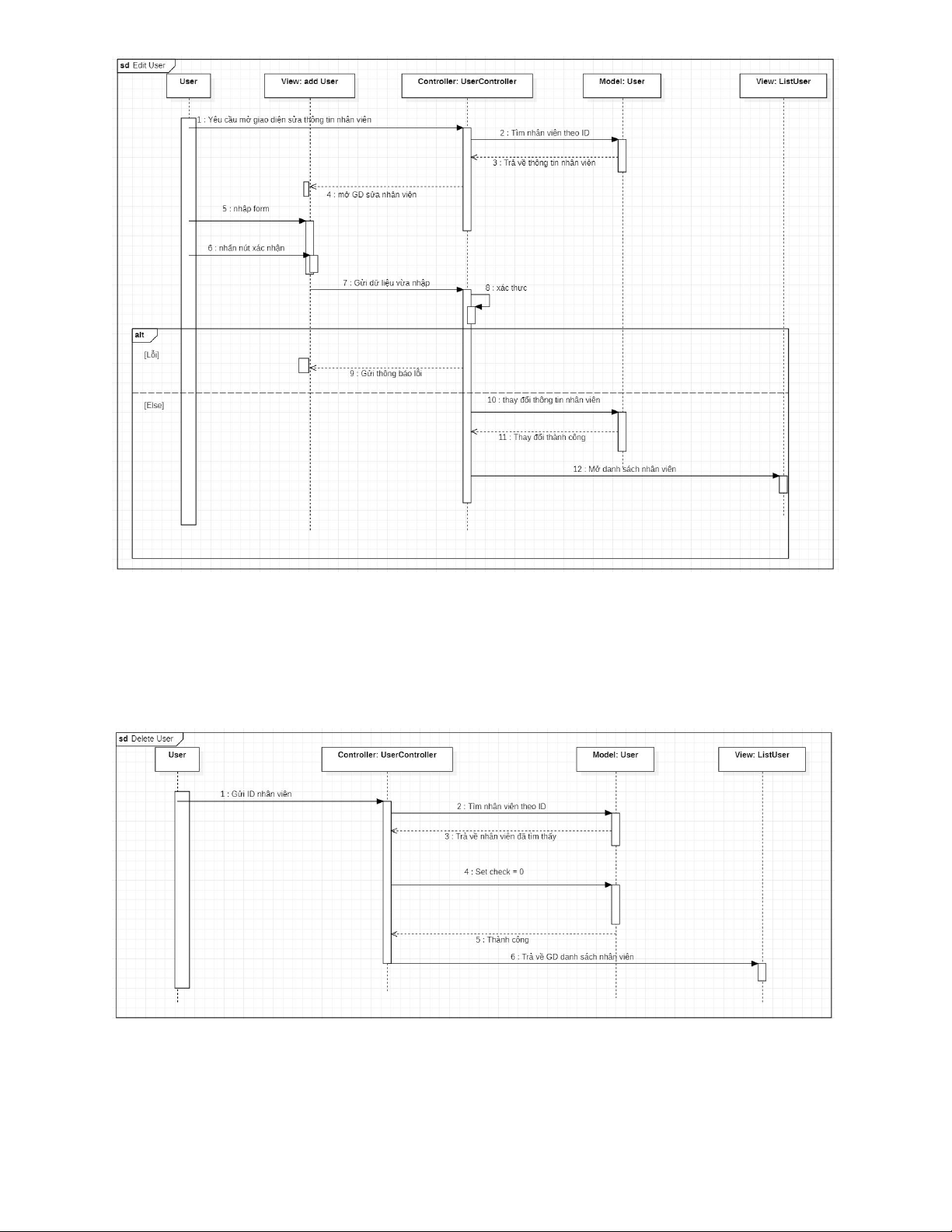

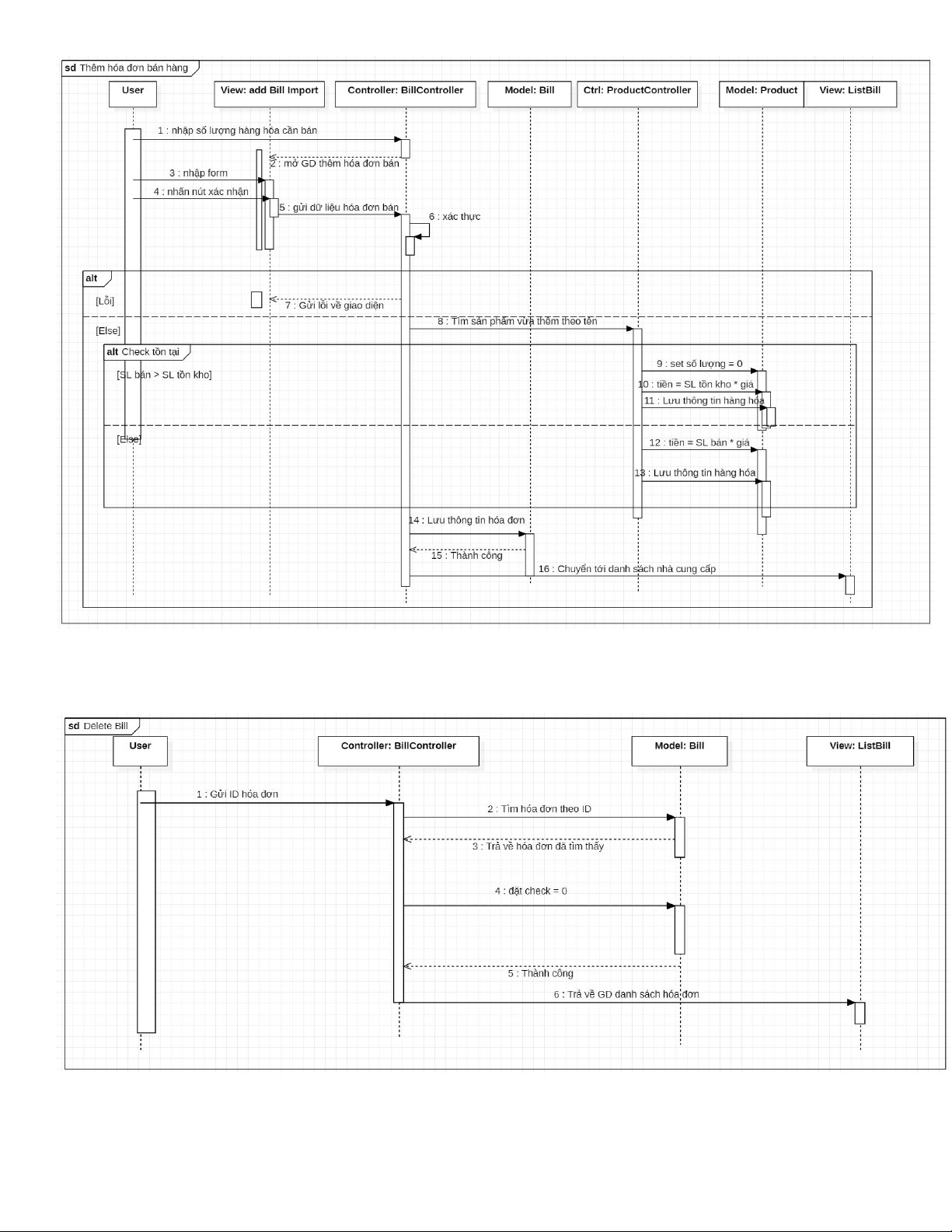

1, Thêm hóa đơn nhập hàng 2, Thêm hóa đơn bán 14 3, Xóa hóa đơn 15 Quản lý nhân viên 1,Thêm nhân viên
2, Sửa thông tin nhân viên 16 3,Xóa nhân viên 17 18 19 20
