BỘ GIÁO DỤC & ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
--------------------------------- ĐỀ TÀI MÔN HỌC
NGÀNH CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG
CHUYÊN NGÀNH ĐIỆN TỬ CÔNG NGHIỆP ĐỀ TÀI:
ĐO MỰC NƯỚC BẰNG CẢM BIẾN
ĐO KHOẢNG CÁCH HC-SR04
HIỂN THỊ LÊN LCD DÙNG ARDUINO UNO
Môn học: Công nghệ cảm biến
GVHD: ThS. Nguyễn Trường Duy SVTH: Đỗ Ngọc An MSSV: 20161153
Nguyễn Việt Anh MSSV: 20161156 Chu Đan Trường MSSV: 20161285
Tp. Hồ Chí Minh - 05/2023
BỘ GIÁO DỤC & ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐIỆN – ĐIỆN TỬ lOMoAR cPSD| 58583460
BỘ MÔN ĐIỆN TỬ CÔNG NGHIỆP – Y SINH
--------------------------------- ĐỀ TÀI MÔN HỌC
NGÀNH KỸ THUẬT ĐIỆN TỬ VIỄN THÔNG
CHUYÊN NGÀNH ĐIỆN TỦ CÔNG NGHIỆP ĐỀ TÀI:
ĐO MỰC NƯỚC BẰNG CẢM BIẾN
ĐO KHOẢNG CÁCH HC-SR04
HIỂN THỊ LÊN LCD DÙNG ARDUINO UNO
GVHD: ThS. Nguyễn Trường Duy SVTH: Đỗ Ngọc An MSSV: 20161152 Nguyễn Việt Anh MSSV: 20161156 Chu Đan Trường MSSV: 20161285
Tp. Hồ Chí Minh - 05/2023
NHẬN XÉT CỦA GIẢNG VIÊN
__________________________________________________________________ lOMoAR cPSD| 58583460
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________ GIẢNG VIÊN KÝ TÊN MỤC LỤC
LIỆT KÊ HÌNH VẼ.............................................................................................................................5
LỜI CAM ĐOAN.................................................................................................................................6
LỜI CẢM ƠN......................................................................................................................................7
Chương 1. TỔNG QUAN....................................................................................................................8
1.1 ĐẶT VẤN ĐỀ...........................................................................................................................8
1.2 MỤC TIÊU.................................................................................................................................8
1.3 NỘI DUNG NGHIÊN CỨU.......................................................................................................8
1.4 GIỚI HẠN...................................................................................................................................9
1.5. BỐ CỤC.....................................................................................................................................9
Chương 2. CƠ SỞ LÝ THUYẾT......................................................................................................10
2.1 Giới thiệu phần cứng................................................................................................................10 2.1.1
Arduino Uno...................................................................................................................10
2.1.2 Module sim800C.................................................................................................................13
2.1.3 Khoá từ...............................................................................................................................16
2.1.4 Adapter 12V-2A.................................................................................................................17
2.1.5 LCD 16x2............................................................................................................................18
2.1.6 Module I2C Arduino..........................................................................................................19 lOMoAR cPSD| 58583460
2.1.7 Keypad 4x4.........................................................................................................................20
2.1.8 Cảm biến vật cản hồng ngoại............................................................................................21
Chương 3. THIẾT KẾ.......................................................................................................................22
3.1 GIỚI THIỆU.............................................................................................................................22
3.2 THIẾT KẾ HỆ THỐNG..........................................................................................................22
3.2.1 Thiết kế sơ đồ khối hệ thống..............................................................................................22

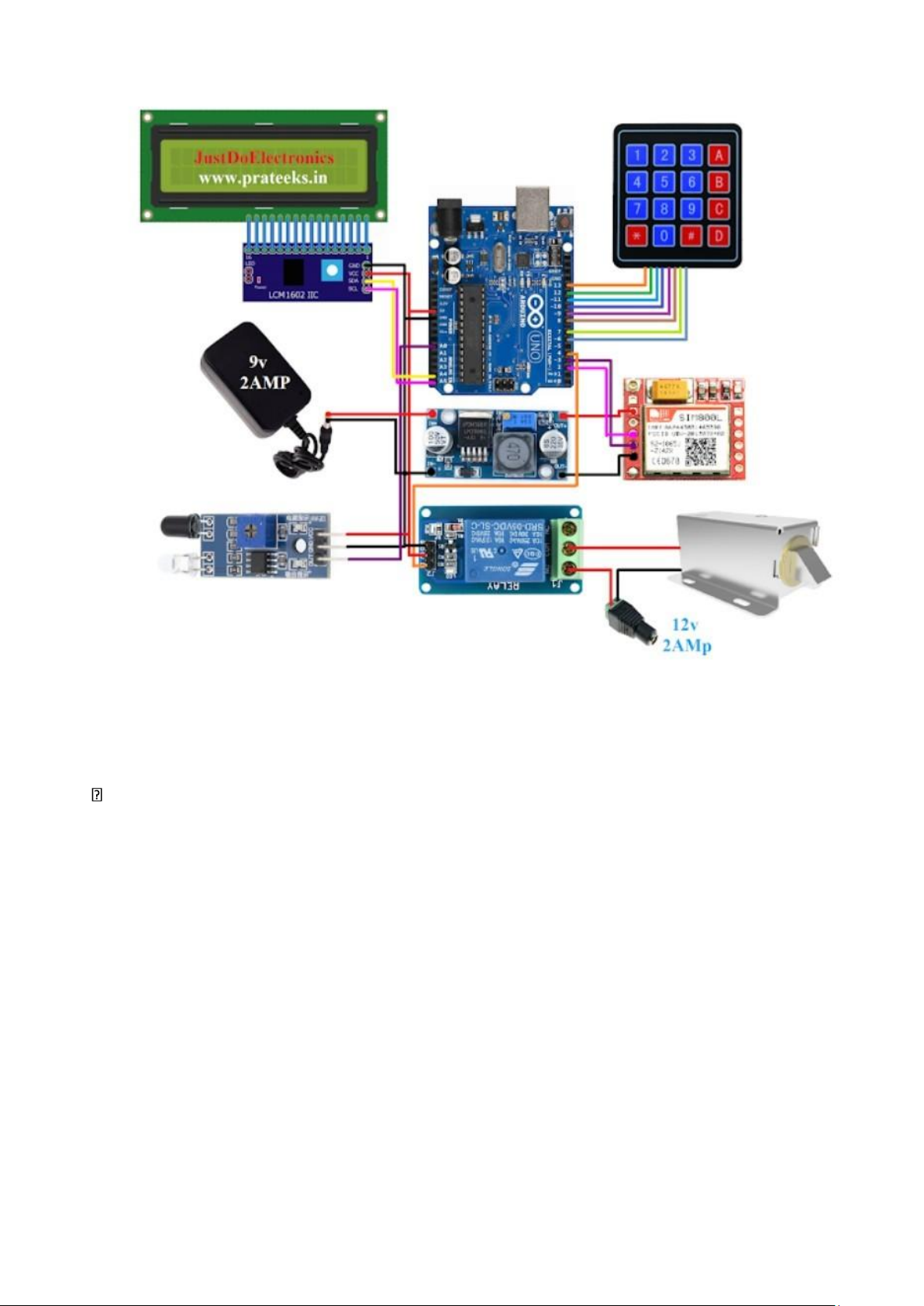

3.2.2 Sơ đồ nguyên lý của toàn mạch.........................................................................................23
Chương 4. THI CÔNG HỆ THỐNG................................................................................................24
4.1 THI CÔNG HỆ THỐNG.........................................................................................................24
Chương 5. KẾT QUẢ_NHẬN XÉT_ĐÁNH GIÁ..........................................................................29
Chương 6. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN.....................................................................30 6.1
KẾT LUẬN...........................................................................................................................30
6.2 HƯỚNG PHÁT TRIỂN.......................................................................................................30
TÀI LIỆU THAM KHẢO.................................................................................................................31 LIỆT KÊ HÌNH VẼ Hình Trang
Hình 2.1: Arduino Uno................................................................................................10
Hình 2.2: Sơ đồ chân Arduino Uno.............................................................................11
Hình 2.3: Module Sim800C.........................................................................................13
Hình 2.4: Sơ đồ chân Module Sim800C......................................................................14
Hình 2.5: Khoá chốt điện từ.........................................................................................16
Hình 2.6: Adapter 12V-2A..........................................................................................17

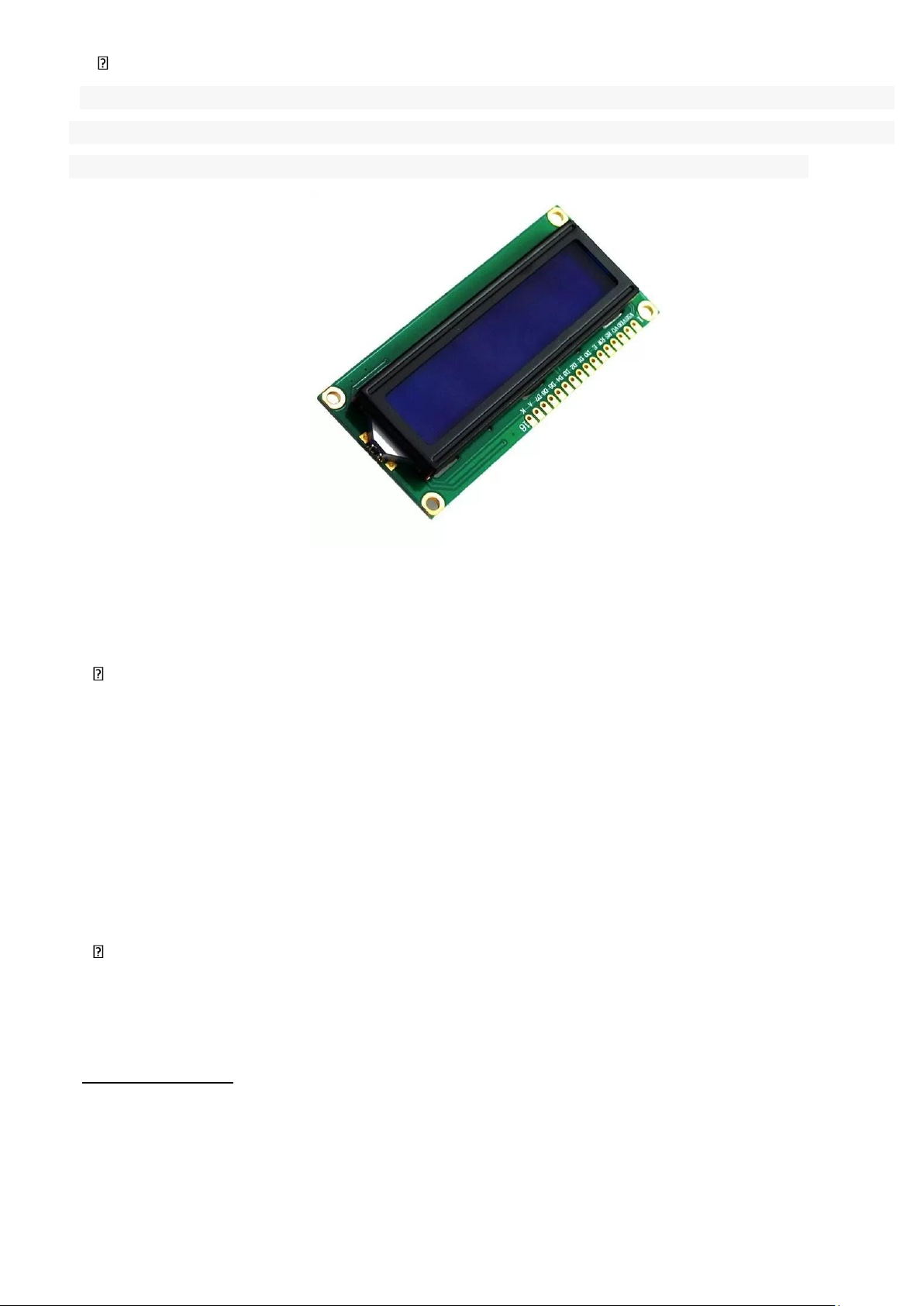

Hình 2.7: LCD 16x2 xanh dương................................................................................18

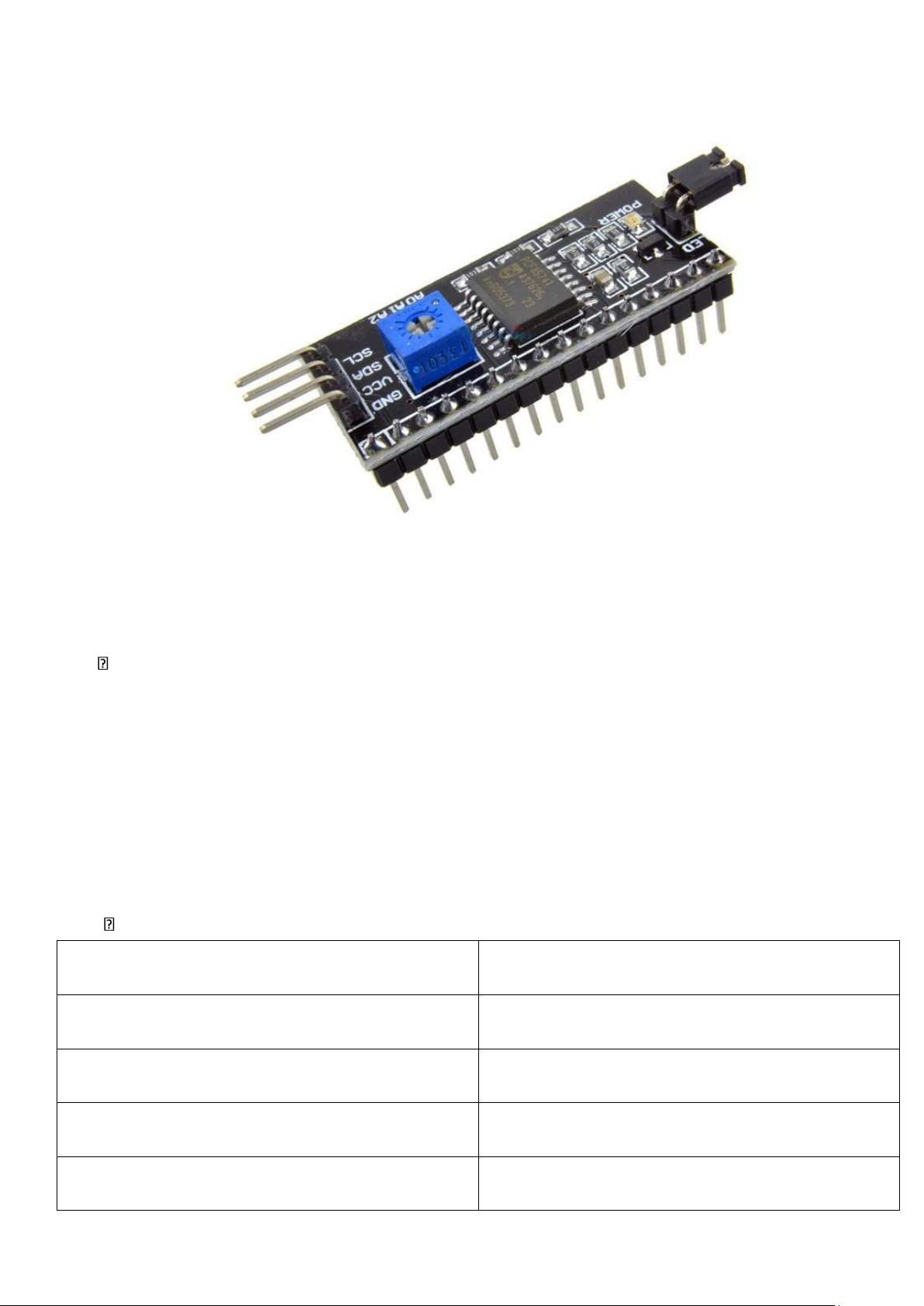

Hình 2.8: Module I2C Arduino....................................................................................19
Hình 2.9: Cấu tạo và sơ đồ chân keypad 4x4...............................................................20
Hình 2.10: Cảm biến vật cản hồng ngoại.....................................................................20
Hình 2.11: Hai mắt TX và RX.....................................................................................21 lOMoAR cPSD| 58583460 LỜI CAM ĐOAN
Đề tài này là do nhóm tìm hiểu và tự thực hiện dựa vào một số tài liệu trước đó và không sao chép từ
tài liệu hay công trình đã có trước đó. lOMoAR cPSD| 58583460 LỜI CẢM ƠN
Trong thời gian thực hiện để tài này, em đã nhận được nhiều sự giúp đỡ, đóng góp ý kiến và chỉ bảo
nhiệt tình của các thầy cô và bạn bè, vậy nên em xin chân thành cảm ơn:
- Ban giám hiệu nhà trường Đại học Sư Phạm Kỹ Thuật TP.HCM đã tạo điều kiện tốt nhất cho
sinhviên học tập và nghiên cứu.
- Thầy cô trong trường đã tận tình hưởng dẫn và thư viện trường đã cung cấp giáo trình và tài
liệutham khảo trong suốt quá trình học tập của sinh viên.
- Đặc biệt là sự hướng dẫn và giúp đỡ tận tình của thầy Nguyễn Trường Duy đã giảng dạy, giúp
đỡnhững vẫn đề nhóm còn thắc mắc.
Về chủ quan cả nhóm đều đã cố gắng trong quá trình tìm hiều và thực hiện để tài nhưng vì kiến thức
còn hạn chế khiến đề tài này còn chưa hoàn thiện cách tốt nhất, rất mong được sự góp ý, nhận xét đánh
giá về nội dung và hình thức trình bày từ thầy để có thể hoàn thiện bài báo cáo tốt hơn. Xin chân thành cảm ơn! lOMoAR cPSD| 58583460
Chương 1. TỔNG QUAN 1.1 ĐẶT VẤN ĐỀ
Hiện nay, thế giới đang ngày càng phát triển về mọi lĩnh vực đồng thời giúp cuộc sống của con người
phát triển song song theo đó. Nhất là về lĩnh vực công nghê, khi con người đầu tư chất cám cũng như
hiểu biết để phát triển và tìm tòi những cái mới về công nghệ. Trong lĩnh vực công nghệ không thể
không kể đến công nghệ cảm biến. Vì thế, nhóm chọn đề tài “Đo mực nước bằng cảm biến đo khoảng
cách HC-SR04 hiển thị lên LCD dùng Ảdduino Uno”. Đề tài là một dự án ứng dụng công nghệ điện tử
để giải quyết vấn đề đo mực nước trong các bể chứa, hồ bơi, đồng ruộng hay các thiết bị liên quan đến
nước khác. Cảm biến đo khoảng cách HC-SR04 là một trong những loại cảm biến phổ biến và được sử
dụng rộng rãi trong các ứng dụng đo khoảng cách trong công nghệ điện tử. Sử dụng cảm biến này để
đo mực nước có thể giúp người dùng dễ dàng và chính xác hơn trong việc kiểm tra mực nước. Bằng
cách kết hợp cảm biến khoảng cách HC-SR04 và vi điều khiển Arduino Uno, người dùng có thể thiết
kế một hệ thống đo mực nước đơn giản và hiệu quả. Dữ liệu đo được sẽ được hiển thị lên màn hình
LCD, giúp người dùng dễ dàng theo dõi và đánh giá mực nước trong bể chứa hay hồ bơi. Đề tài này
không chỉ giúp người dùng tiết kiệm thời gian và công sức trong việc đo mực nước, mà còn có thể giúp
họ phát hiện sớm các vấn đề về mực nước, giúp cho việc quản lý và sử dụng nước trở nên hiệu quả hơn. 1.2 MỤC TIÊU
• Sử dụng cảm biến khoảng cách HC-SR04 và vi điều khiển Arduino Uno để đo mực nước trong
các bể chứa, hồ bơi hoặc các thiết bị liên quan đến nước khác.
• Thiết kế và lập trình hệ thống hiển thị mực nước trên màn hình LCD để người dùng dễ dàng
theo dõi thông tin về mực nước.
• Tối ưu hệ thống để đảm bảo tính ổn định và độ chính xác của dữ liệu đo được.
• Tăng cường tính linh hoạt của hệ thống, cho phép người dùng dễ dàng cài đặt và điều chỉnh các
tham số để phù hợp với nhu cầu sử dụng của mỗi thiết bị.
• Nâng cao hiệu quả sử dụng nước và giảm thiểu lãng phí nước bằng cách giúp người dùng có thể
quản lý và kiểm soát mực nước trong các thiết bị liên quan đến nước.
1.3 NỘI DUNG NGHIÊN CỨU
• NỘI DUNG 1: Tìm hiểu về các linh kiện: Arduino Uno, cảm biến HC-SR04, LCD.
• NỘI DUNG 2: Xây dựng kiến trúc hệ thống hiển thị mực nước trên màn hình LCD để người dùng
dễ dàng theo dõi thông tin về mực nước, tình trạng mức nước trong bồn. NỘI DUNG 3: Thiết sơ
đồ khối, sơ đồ nối dây.

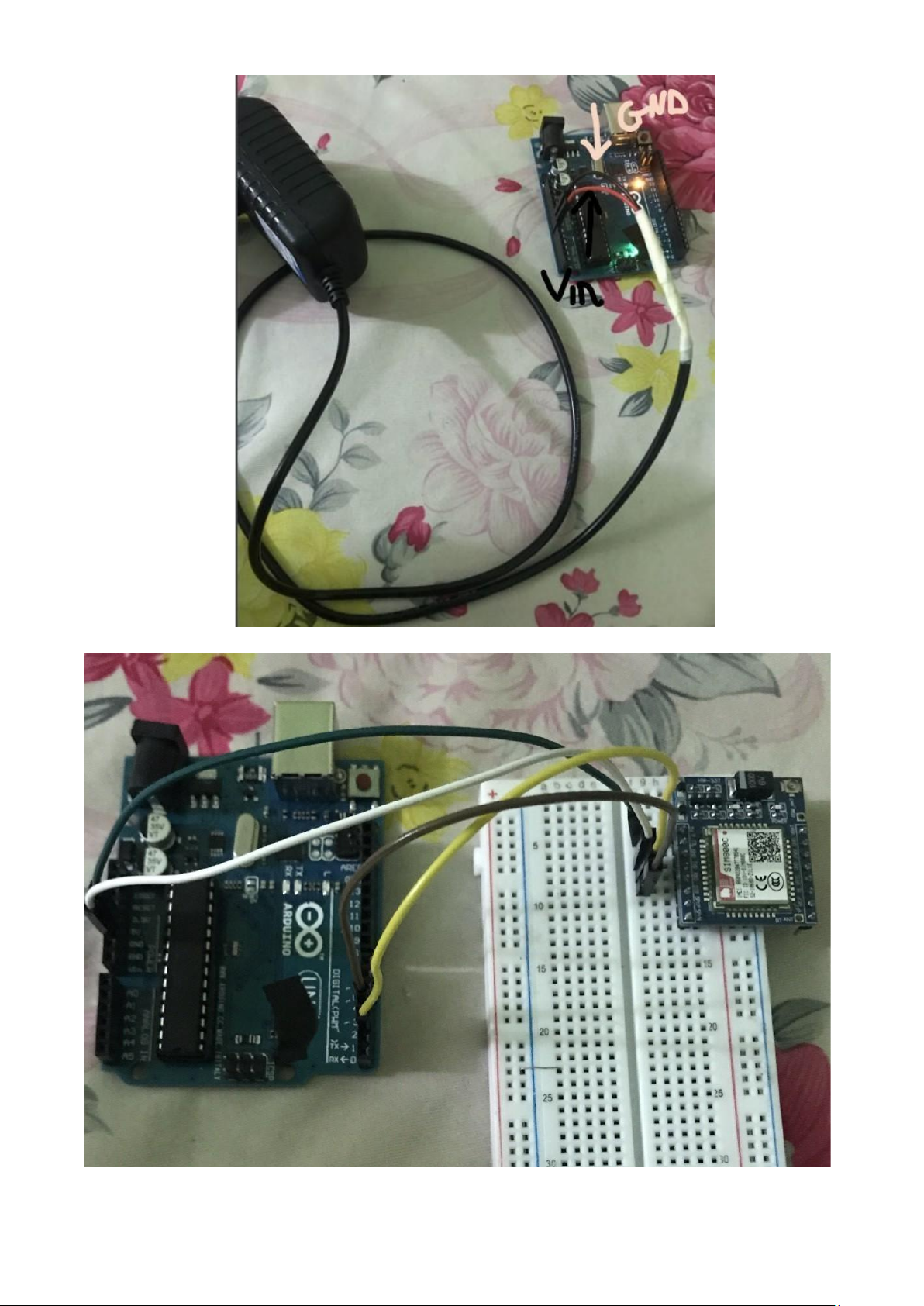

• NỘI DUNG 4: Thi công và chạy mạch.
• NỘI DUNG 5: Đánh giá kết quả thực hiện 1.4 GIỚI HẠN

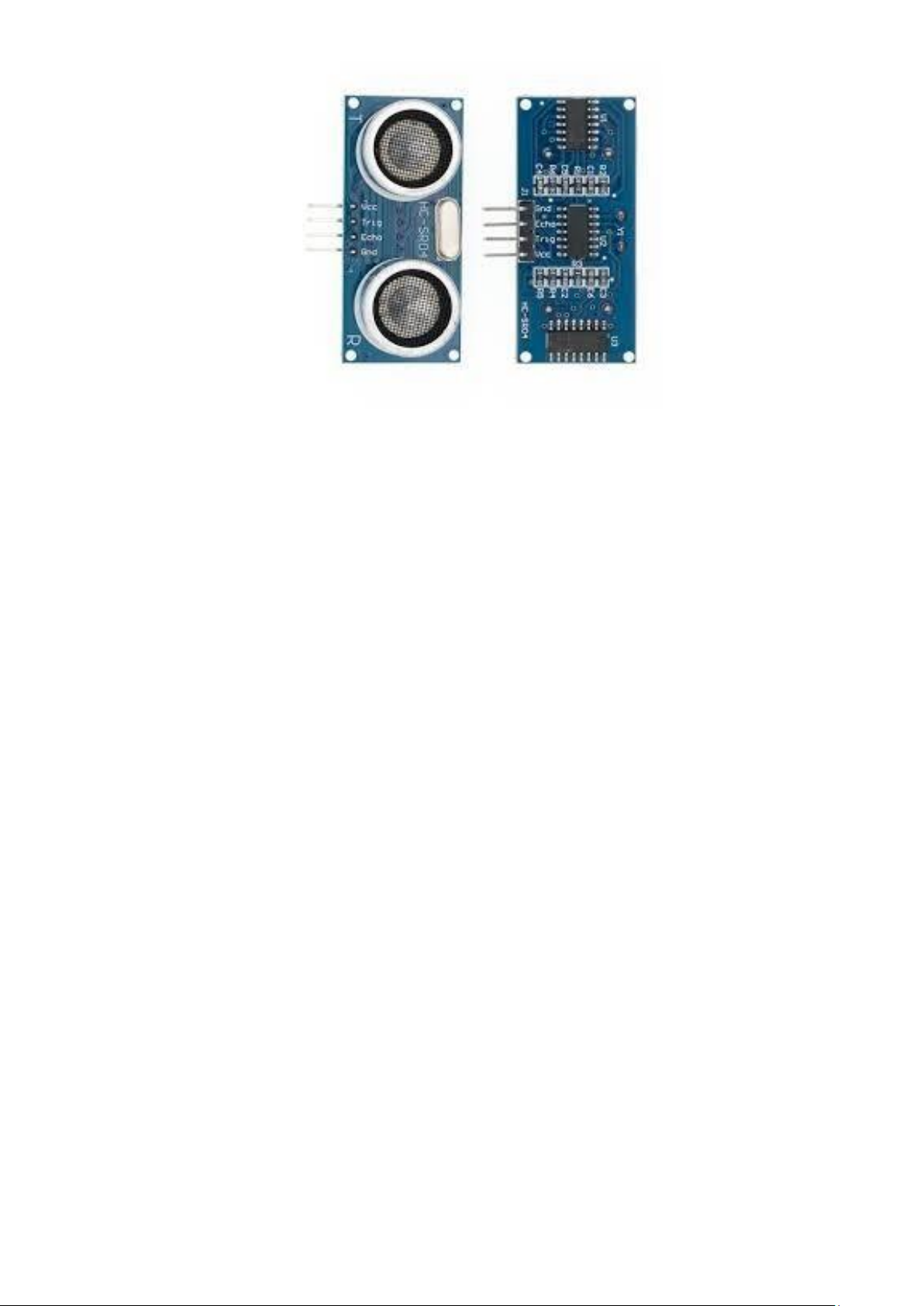

• Khoảng cách đo: Cảm biến khoảng cách HC-SR04 có thể đo khoảng cách lên đến 4 mét. Vì
vậy, giới hạn của đề tài là đo mực nước trong các bể chứa, hồ bơi hoặc các thiết bị liên quan
đến nước có kích thước tương đối nhỏ và không quá sâu. lOMoAR cPSD| 58583460
• Độ chính xác của dữ liệu đo được: Độ chính xác của dữ liệu đo được phụ thuộc vào nhiều yếu
tố, bao gồm chất lượng của cảm biến, độ phân giải của màn hình LCD và độ ổn định của hệ
thống. Do đó, giới hạn của đề tài là đảm bảo độ chính xác đo được đủ để người dùng có thể
quản lý và sử dụng nước một cách hiệu quả.
• Tính ứng dụng của hệ thống: Hệ thống đo mực nước được xây dựng trong đề tài này chỉ phục
vụ cho mục đích đo mực nước trong các bể chứa, hồ bơi hoặc các thiết bị liên quan đến nước
khác. Không được áp dụng cho các mục đích khác.
• Khả năng mở rộng: Hệ thống đo mực nước được thiết kế trong đề tài này có thể được mở rộng
và phát triển để đáp ứng các nhu cầu sử dụng khác. Tuy nhiên, giới hạn của đề tài là chỉ nghiên
cứu và triển khai hệ thống cơ bản để đo mực nước trong các bể chứa, hồ bơi hoặc các thiết bị
liên quan đến nước khác. 1.5. BỐ CỤC
• Chương 1: Tổng Quan
• Chương 2: Cơ Sở Lý Thuyết.
• Chương 3: Thiết Kế và Tính Toán
• Chương 4: Thi công mạch
• Chương 5: Kết Quả, Nhận Xét và Đánh Giá
• Chương 6: Kết Luận và Hướng Phát Triển lOMoAR cPSD| 58583460
Chương 2. CƠ SỞ LÝ THUYẾT
2.1 Giới thiệu phần cứng 2.1.1 Arduino Uno Giới thiệu
Arduino UNO R3 là một loại bo mạch vi điều khiển, được sử dụng phổ biến trong họ Arduino.
Chúng được phát hành vào năm 2011, và là phiên bản thứ 3 mới nhất của bảng Arduino. Ưu điềm của
Arduino là ngôn ngữ cực kì dễ học (giống C/C++), cấp ngoại vi trên bo mạch đều đã được chuẩn hóa,
nên không cần biết nhiều về điện tử chúng ta cũng có thể lập trình được. Mạch kit này được phát triển
dựa trên ATmega328P với mục đích kiểm soát và giữ bộ vi điều khiển. Những model hiện tại được
trang bị gồm 1 công giao tiếp USB, 6 chân đầu vào analog, 14 chân I/O kỹ thuật số tương thích với

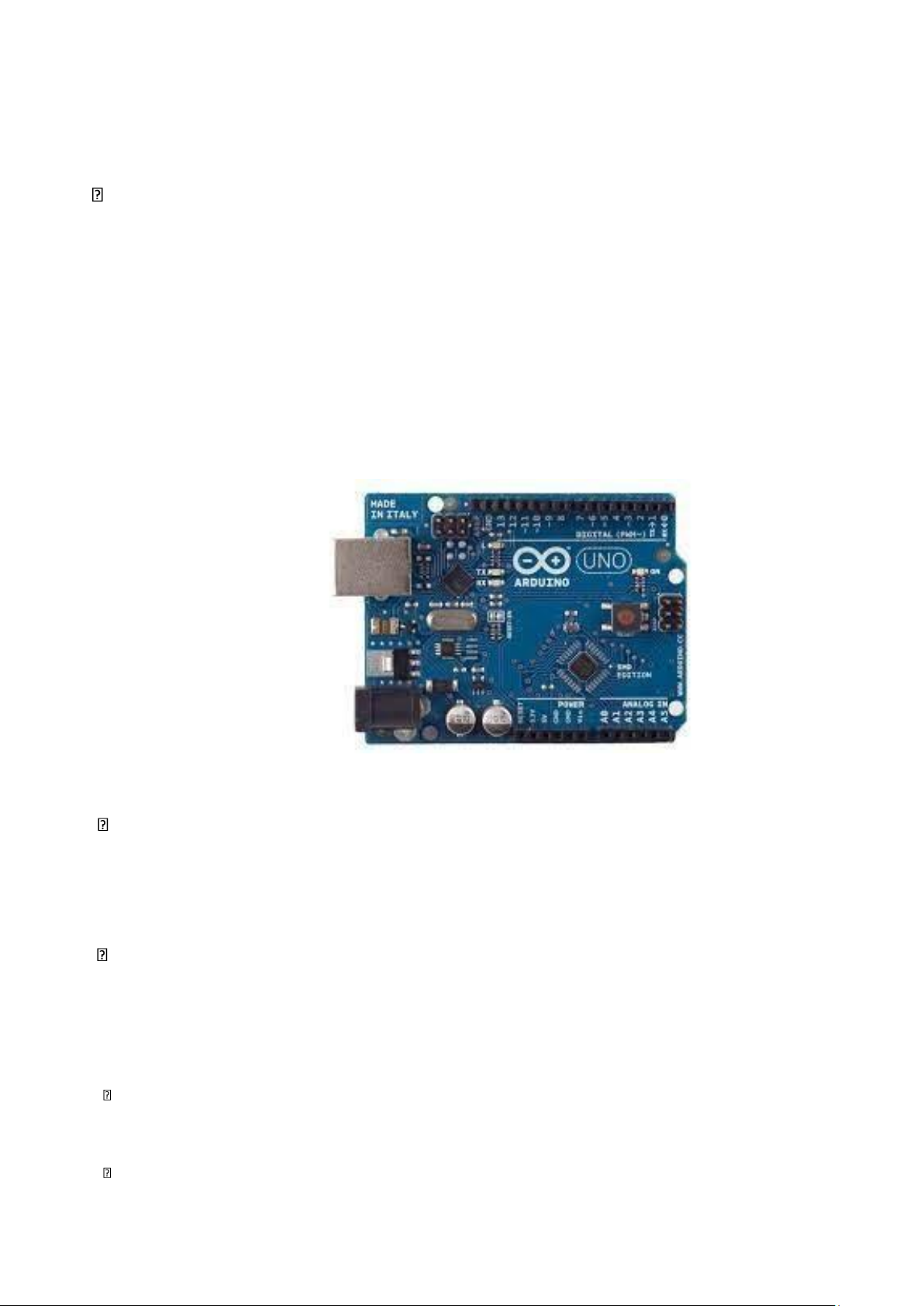

nhiều board mở rộng khác nhau. Hình 2.1 Arduino Uno
Nguyên lý hoạt động
Arduino Uno R3 được sử dụng bằng cách gắn vào máy tính thông qua một cáp USB. Sau khi đã lắp
đặt xong, chúng ta sẽ sử dụng pin hoặc bộ chuyển đổi AC-DC để cung cấp điện cho mạch kit. Khi đấu
nối thành công, mạch sẽ kích hoạt và bắt đầu.
Vai trò của mạch kit Arduino UNO R3
UNO được thiết kế để hỗ trợ sự phát triển của phần mềm Arduino IDE 1.0. Lý do mạch kit này có
tên Arduino UNO R3 là vì chúng là phiên bản sửa đổi mới nhất, thứ 3 của Arduino Uno. Có một số thay đổi:
Chip điều khiển USB được thay đổi từ ATmega8U2 (flash 8K) thành ATmega16U2 (flash 16K).
Điều này không làm tăng flash hoặc RAM có sẵn cho các bản phác thảo.
Trang bị thêm ba chân mới. Trong đó, các chân I2C (A4, A5) được đưa ra bên cạnh bảng gần
AREF. Một chân IOREF bên cạnh chân đặt lại, là một bản sao của chân 5V. lOMoAR cPSD| 58583460
Nút đặt lại hiện nằm bên cạnh đầu nối USB, giúp dễ tiếp cận hơn khi sử dụng tấm chắn.
Ngoài ra, mạch kit này cũng đóng vai trò quan trọng và chính trong bảng bảng USB-Arduino Đặc điểm
Một trong những ưu điểm nổi bật của mạch kit arduino uno r3 là người sử dụng có thể thay đổi bộ vi
điều khiển trên bảng trong trường hợp họ gặp phải sự cố hay mắc lỗi.
Ngoài ra, bộ kit này còn mang đến cho người sử dụng nhiều tính năng tuyệt vời như: • Khả năng tháo rời. •
Tích hợp sẵn trong DIP (gói nội tuyến kép). •
Khả năng điều khiển ATmega328. •
Dễ dàng tải lập trình.
Ưu điểm cuối cùng nhưng không kém phần quan trọng là: Arduino có một cộng đồng hỗ trợ lớn và
một bộ thư viện hỗ trợ phong phú. Cùng với “lá chắn” phần cứng bổ sung phía sau. Điều này sẽ là một
sự lựa chọn tuyệt vời cho những người mới bắt đầu làm việc trong lĩnh vực thiết bị điện tử nhúng.
Thông số kỹ thuật Arduino Uno R3 Vi điều khiển Dựa trên ATmega328P Điện áp hoạt động 5V
Điện áp vào khuyên dùng 7-12V Điện áp vào giới hạn 6-20V Digital I/O pin 14 (6 chân PWM) PWM Digital I/O Pins 6 Analog Input Pins 6
Cường độ dòng điện trên mỗi I/O pin 20 mA
Cường độ dòng điện trên mỗi 3.3V pin 50 mA Flash Memory 32 KB (ATmega328P)
0.5 KB được sử dụng bởi bootloader SRAM 2 (ATmega328P) KB EEPROM 1 KB (ATmega328P) Tốc độ 16 MHz lOMoAR cPSD| 58583460 Chiều dài 68.6 mm Chiều rộng 53.4 mm Trọng lượng 25g Sơ đồ chân

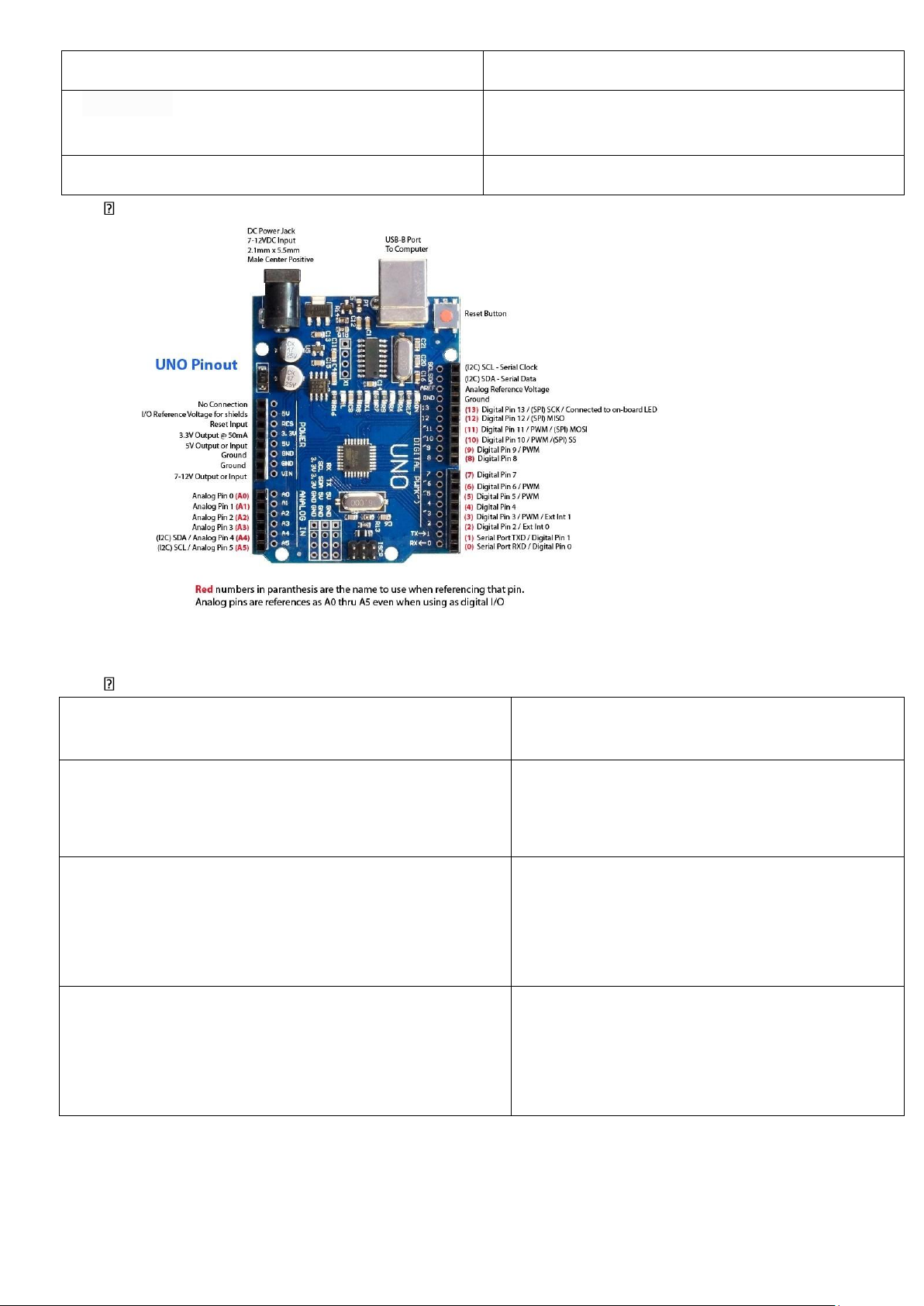

Hình 2.2 Sơ đồ chân Arduino Uno
Chức năng các chân của arduino uno Tên chân Chức năng 5V, 3.3V
Dùng để cấp nguồn đầu ra cho các thiết bị chứ
không phải chân cấp nguồn vào Vin(Voltage Input):
Dùng để cấp nguồn ngoài cho Arduino Uno, nối
dương cực vào chân nà và cực âm vào chân GND GND (Ground):
Cực âm của nguồn điện cấp cho Arduino Uno.
Khi sử dụng các thiết bị sử dụng những nguồn
điện riêng biệt thì phải nối các chân này. lOMoAR cPSD| 58583460 IOREF:
Điện áp hoạt động của Arduino, có mức điện áp
là 5V. Không được sử dụng để lấy nguồn từ chân này. RESET:
Việc nhấn nút RESET trên mạch arduino tương
tự như khi nối chân RESET với GND qua điện trở 10KΩ. 14 chân digital
Dùng để đọc ghi dữ liệu. Chúng chỉ hoạt động
ở 2 mức điện áp 0V và 5V với các dòng vào/ra
tối đa trên mỗi chân là 40 mA.
2 chân Serial: 0(RX) và 1(TX)
Dùng để gửi (transmit - TX) và nhận (Receive
- RX) dữ liệu TTL Serial. Arduino Uno có thể
giao tiếp với các thiết bị khác thông qua 2 chân
này, như gắn thêm màn hình LCD để hiển thị.
Chân PWM: 3, 5,6,9, 10 và 11
Cho phép xuất xung PWM với độ phân giải 8
bit( giá trị từ 0 -> 28-1 tương ứng với 0 - 5V.
Chân giao tiếp SPI: 10(SS), 11(MOSI), 12(MISO),
4 chân này có thể truyền phát dữ liệu bằng giao 13(SCK)
thức SPI tới các thiết bị khác. LED 13
Trên arduino có 1 đèn led, khi bấm nút reset thì
đèn led này sẽ nhấp nháy để báo hiệu. Nó được
nối với chân số 13. Khi chân này được sử dụng, đèn led sẽ sáng. 6 chân analog(A0 -> A5)
Cung cấp độ phân giải 10 bit(0 → 210-1) để đọc
giá trị điện áp trong khoảng 0 -> 5V. 2 chân A4(SDA) và A5(SCL) 2 chân A4(SDA) và A5(SCL)
2.1.2 Cảm biến HC-SR04 lOMoAR cPSD| 58583460 Hình 2.2 HC SR04
- HC-SR04 là cảm biến siêu âm chủ yếu được sử dụng để xác định khoảng cách của đối tượng mụctiêu.
- Nó đo khoảng cách chính xác bằng công nghệ không tiếp xúc, tức là không có tiếp xúc vật lý
giữacảm biến và vật thể.
- Bộ phát và bộ thu là hai bộ phận chính của cảm biến, bộ phát chuyển đổi tín hiệu điện thành
sóngsiêu âm, còn bộ thu chuyển đổi tín hiệu siêu âm đó trở lại thành tín hiệu điện.
- Các sóng siêu âm này là các tín hiệu âm thanh có thể được đo và hiển thị ở đầu nhận.
- Nó cung cấp các chi tiết đo lường chính xác và đi kèm với độ phân giải khoảng 3mm, có thể có
sựkhác biệt nhỏ về khoảng cách tính toán từ đối tượng và khoảng cách thực tế.
Thông số kỹ thuật cảm biến HC-SR04
Điện áp hoạt động: + 5V
Khoảng cách đo lý thuyết: 2cm đến 450cm
Khoảng cách đo thực tế: 2cm đến 80cm Độ chính xác: 3mm
Góc đo được bao phủ: <15 °
Dòng điện hoạt động: <15mA
Tần số hoạt động: 40Hz
Cảm biến đo khoảng cách tương đương
Cặp thu phát sóng siêu âm, module cảm biến hồng ngoại, cặp cảm biến hồng ngoại, cảm biến khoảng cách analog IR lOMoAR cPSD| 58583460
Hoạt động của cảm biến siêu âm HC-SR04
Như hình trên, cảm biến HC-SR04 là module 4 chân, có tên chân tương ứng là Vcc, Trigger, Echo và
Ground. Cảm biến này là một cảm biến rất phổ biến được sử dụng trong nhiều ứng dụng cần đo khoảng
cách hoặc cảm biến đối tượng. Module có hai mắt ở phía trước tạo thành bộ phát siêu âm và bộ thu.
Cảm biến hoạt động với công thức đơn giản
Khoảng cách = Tốc độ × Thời gian
Bộ phát sóng siêu âm truyền một sóng siêu âm, sóng này truyền trong không khí và khi nó bị bất kỳ
vật liệu nào cản trở nó sẽ bị phản xạ trở lại cảm biến, sóng phản xạ này được quan sát bởi module bộ
thu siêu âm như hình bên dưới.
Bây giờ, để tính khoảng cách bằng cách sử dụng các công thức trên cần biết tốc độ và thời gian. Vì
chúng ta đang sử dụng sóng siêu âm nên tốc độ phổ quát của sóng siêu âm ở điều kiện phòng là 330m
/ s. Mạch điện tích hợp sẵn trên module sẽ tính toán thời gian cần thiết để sóng siêu âm quay trở lại và
bật chân echo ở mức cao trong cùng một khoảng thời gian cụ thể, bằng cách này chúng ta cũng có thể
biết được thời gian đã thực hiện. Bây giờ chỉ cần tính toán khoảng cách bằng vi điều khiển hoặc bộ vi xử lý.
Cách sử dụng cảm biến siêu âm HC-SR04
Cảm biến khoảng cách HC-SR04 thường được sử dụng với cả nền tảng vi điều khiển và vi xử lý như
Arduino, ARM, PIC, Raspberry Pi, ... Hướng dẫn sau sẽ dùng chung cho bất kể loại thiết bị tính toán nào được sử dụng.
Cấp nguồn cho cảm biến bằng cách sử dụng nguồn + 5V được điều chỉnh thông qua các chân nối đất
và Vcc của cảm biến. Dòng điện được tiêu thụ bởi cảm biến nhỏ hơn 15mA và do đó có thể được cấp
nguồn trực tiếp bằng các chân 5V trên bo mạch (nếu có). Các chân Trigger và Echo đều là các chân I /
O và do đó có thể được kết nối với các chân I / O của vi điều khiển. Để bắt đầu đo, chân trigger phải
được đặt ở mức cao 10uS và sau đó tắt. Hoạt động này sẽ kích hoạt một sóng siêu âm ở tần số 40Hz từ
bộ phát và bộ thu sẽ đợi sóng quay trở lại. Khi sóng được trả lại sau khi nó bị phản xạ bởi bất kỳ đối
tượng nào, chân Echo sẽ tăng cao trong một khoảng thời gian cụ thể bằng với thời gian cần thiết để
sóng quay trở lại cảm biến.
Khoảng thời gian mà chân Echo vẫn ở mức cao được đo bởi vi xử lý hoặc vi điều khiển vì nó cung
cấp thông tin về thời gian cần thiết để sóng quay trở lại cảm biến. Sử dụng thông tin này để tính khoảng cách được đo. 2.1.3 LCD 16x2 lOMoAR cPSD| 58583460 Giới thiệu
LCD 16x2 (16 ký tự trên 2 hàng) là một loại màn hình hiển thị ký tự thông dụng được sử dụng trong
nhiều ứng dụng điện tử. Màn hình này có kích thước 16 cột x 2 hàng và mỗi ô có thể hiển thị một ký
tự. Nó được kết nối với vi điều khiển hoặc các thiết bị khác để hiển thị thông tin tương ứng.
Hình 2.3 LCD 16x2 xanh dương
Thông số kỹ thuật
• LCD 16x2 có 16 chân trong đó 8 chân dữ liệu (D0 - D7) và 3 chân điều khiển (RS, RW, EN).
• 5 chân còn lại dùng để cấp nguồn và đèn nền cho LCD 16x2.
• Các chân điều khiển giúp ta dễ dàng cấu hình LCD ở chế độ lệnh hoặc chế độ dữ liệu.
• Chúng còn giúp ta cấu hình ở chế độ đọc hoặc ghi.
LCD 16x2 có thể sử dụng ở chế độ 4 bit hoặc 8 bit tùy theo ứng dụng ta đang làm.
2.1.4 Module I2C Arduino Giới thiệu
LCD có quá nhiều nhiều chân gây khó khăn trong quá trình đấu nối và chiếm dụng nhiều chân trên vi điều khiển.
Module I2C LCD ra đời và giải quyết vấn để này cho bạn.
Thay vì phải mất 6 chân vi điều khiển để kết nối với LCD 16x2 (RS, EN, D7, D6, D5 và D4) thì
module IC2 bạn chỉ cần tốn 2 chân (SCL, SDA) để kết nối. lOMoAR cPSD| 58583460
Module I2C hỗ trợ các loại LCD sử dụng driver HD44780(LCD 16x2, LCD 20x4, ...) và tương thích
với hầu hết các vi điều khiển hiện nay. Hình 2.4 Module I2C Arduino
Thông số kỹ thuật •
Điện áp hoạt động: 2.5-6V DC. •
Hỗ trợ màn hình: LCD1602,1604,2004 (driver HD44780). • Giao tiếp: I2C. •
Địa chỉ mặc định: 0X27 (có thể điều chỉnh bằng ngắn mạch chân A0/A1/A2). •
Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt. •
Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD.
Giao tiếp I2C với LCD Module I2C Arduino Arduino uno VCC 5V GND GND SDA A4/SDA SCL A5/SCL
2.1.5 Led thanh nhôm RGB lOMoAR cPSD| 58583460 Giới thiệu
Là một loại đèn led sở hữu màu ánh sáng đa sắc với khả năng đổi màu linh hoạt.
Hình 2.5 Dây LED thanh nhôm RGB
Cấu tạo của dây led RGB
Cấu tạo của Led RGB khác với các dòng Led thường khác, RGB có cấu tạo gồm có 4 chân, trong
đó bao gồm 1 chân dương chung và 3 chân âm cho từng màu riêng.
Dây led RGB là sự kết hợp của ba màu led; màu sắc sẽ thay đổi dựa vào việc điều khiển các chân
của Led; xung PWM là cách dùng phổ biến để điều khiển.
Cấu tạo bao gồm 02 cực: Cực dương chung (Anode) và Cực âm riêng (Cathode) được ngăn cách
nhau bởi một tinh thể vật liệu bán dẫn.
Chương 3. THIẾT KẾ 3.1 GIỚI THIỆU
Yêu cầu của đề tài gồm: Hệ thống hoạt động, khi đi ngang qua cảm biến đặt trước cửa thì cảm biến
sẽ nhận biết là có người, lúc này Module sim sẽ gửi một mã OTP đến điện thoại của chủ nhà, bắt buộc
phải nhập mã OTP vào Keypad. Mã đúng, Relay sẽ kích lên mức cao và chốt cửa điện từ sẽ được mở.
Mã sai sẽ có thông báo hiển thị trên LCD và bắt phải làm lại từ đầu. Mã OTP sẽ là mã ngẫu nhiên từ
2000-9999 cho nên sau mỗi lần cửa mở thì mã sẽ khác nhau lOMoAR cPSD| 58583460
3.2 THIẾT KẾ HỆ THỐNG
3.2.1 Thiết kế sơ đồ khối hệ thống
Để hệ thống hoạt động ổn định thì nguồn cấp là 12V-2A cho toàn bộ hệ thống, Module sim
hoạt động với điện áp 5V-2A, ngoài ra các thiết bị khác cũng có điện áp hoạt động tương tự
Module sim. Chốt khóa điện từ hoạt động ở mức điện áp 12V. lOMoAR cPSD| 58583460
3.2.2 Sơ đồ nguyên lý của toàn mạch
Chương 4. THI CÔNG HỆ THỐNG
4.1 THI CÔNG HỆ THỐNG
Lắp ráp và kiểm tra
Lập danh sách các bước lắp ráp: lOMoAR cPSD| 58583460
a. Lắp ráp module nguồn
b. Lắp ráp Module Sim
-Dây xanh là dây cấp nguồn cho Module sim 5V
