lOMoAR cPSD| 58583460 CFD FINAL TEST -

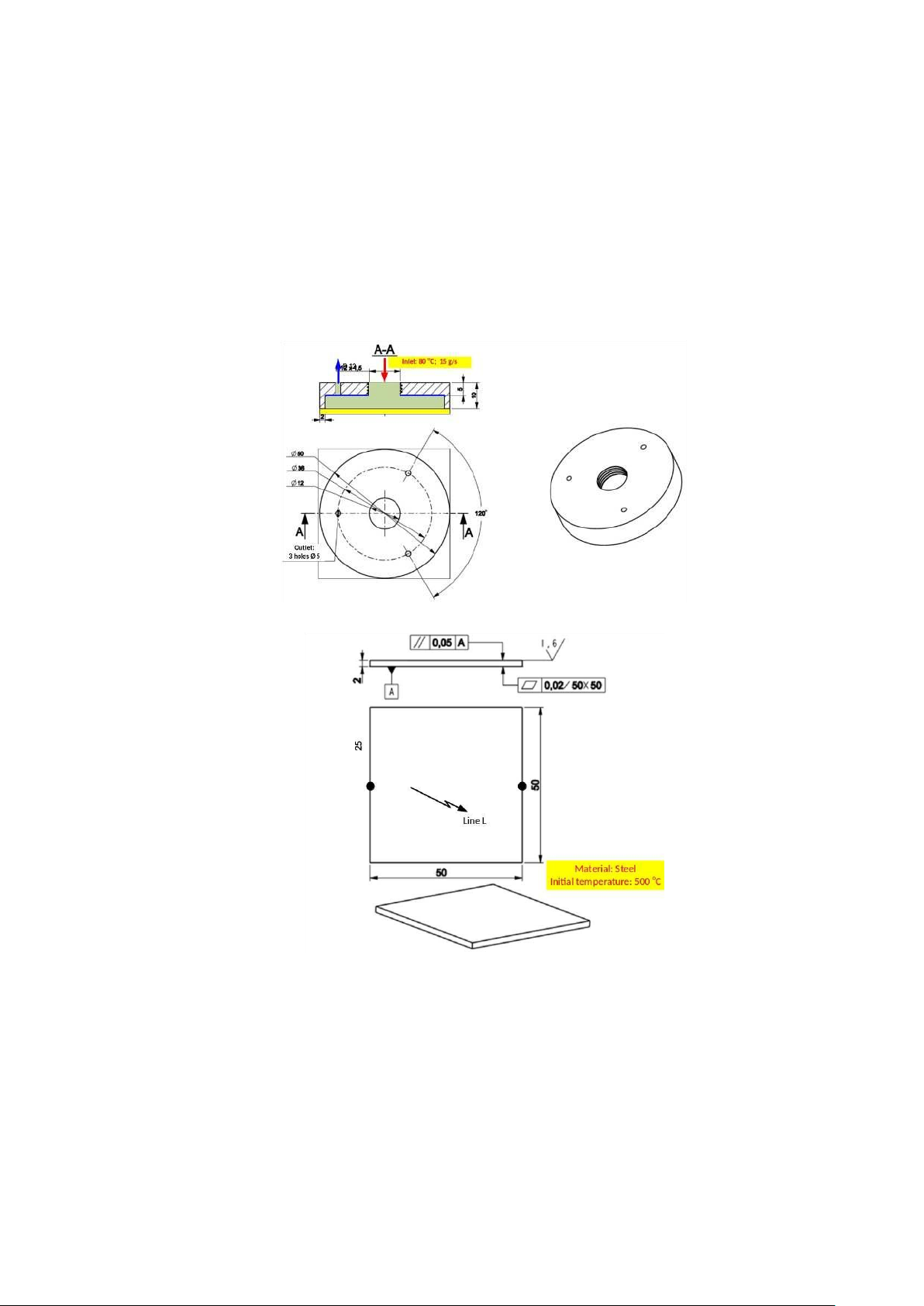

Design the heating model as Figure A and B -
Change the geometry of Cover at the blue face. -
Setup and run the CFX simulation with di 昀昀 erent geometry of Cover at the blue face - Heating time: 20 s -
Material of stamp and cover: Steel Figure A. Cover.
Figure B. Steel plates.
The best result is the smallest temperature di 昀昀 erence on line L. With the best result, show out the:

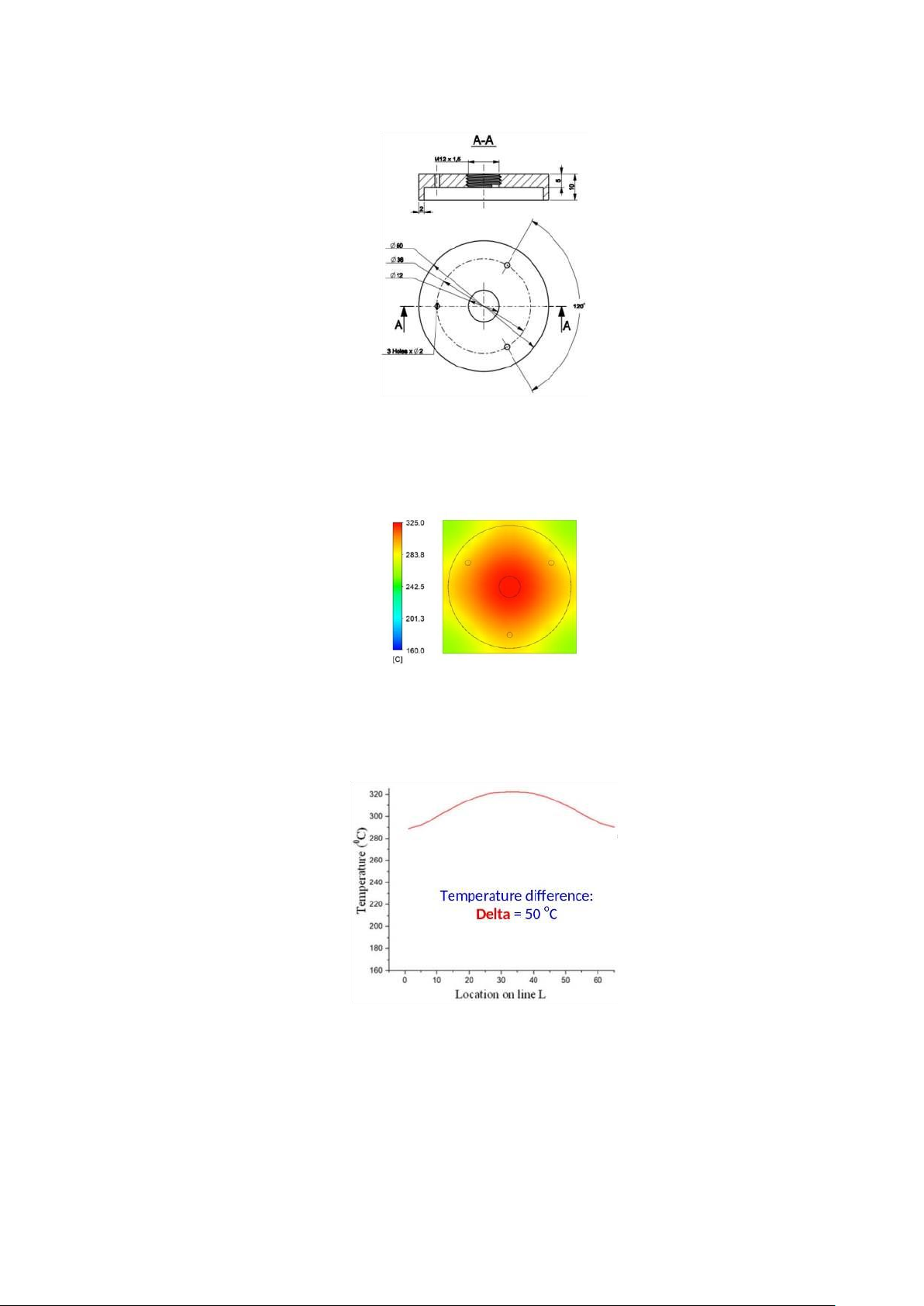

1. Show out the design of Cover with the dimension of blue face (*) Example: lOMoAR cPSD| 58583460 Figure 1. Cover dimension
2. Temperature distribution on the contact surface of steel plate (1 昀椀 gure) (*) Example:
Figure 2. Temperature distribution on the contact surface of steel plate
3. The temperature di 昀昀 erent on-line L (*) Example:
Figure 3. The temperature di 昀昀 erent on-line L lOMoAR cPSD| 58583460
QUI ĐỊNH VỀ FILE NỘP CHO BÀI FINAL TEST
- Loại 昀椀 le nộp: 1 昀椀 le zip gồm:
+ 1 昀椀 le: báo cáo Kết quả với 3 nội dung: 1.
Show out the design of Cover with the dimension of blue face 2.
Temperature distribution on the contact surface of steel plate (1 昀椀 gure) 3.
The temperature di 昀昀 erent on-line L
1. Thể hiện thiết kế Cover với kích thước mặt xanh
2. Phân bố nhiệt độ trên bề mặt tiếp xúc của tấm thép (1 hình)
3. Nhiệt độ khác nhau trên mạng L
+ Files KQ mô phỏng ANSYS: Gồm 1 昀椀 le và 1 folder
- Qui định về đặt tên File Zip:
