HCMC OPEN UNIVERSITY
TRƯỜNG ĐẠI HỌC MỞ TP. HCM
Khoa Xây Dựng – Kiến Trúc HƯỚNG DẪN
ĐỒ ÁN BÊ TÔNG CỐT THÉP 1 Tài liệu tham khảo
[1] TCVN 5574-2012, Bê tông và bê tông cốt
thép. Tiêu chuẩn thiết kế, NXB Xây dựng, Hà Nội, 2013.
[2] TCVN 2737-1995, Tải trọng và tác động – Tiêu
chuẩn thiết kế, NXB Xây dựng, Hà Nội, 2013.
[3] Đồ án môn học kết cấu bê tông – Sàn sườn
toàn khối loại bản dầm (Theo TCXDVN 356-
2005), Võ Bá Tầm (chủ biên), NXB Xây dựng, Hà Nội, 2011.
[4] Bài giảng tham khảo GV: ThS. Phan Vũ Phương E-mail: phuong.pv@ou.edu.vn
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
1. TÓM TẮT NỘI DUNG ĐỒ ÁN
Thiết kế bản sàn
Thiết kế dầm phụ
Thiết kế dầm chính
2. TRÌNH TỰ THIẾT KẾ
[1] Xác định sơ đồ tính và nhịp tính toán
[2] Xác định tải trọng tác dụng: tĩnh tải và hoạt tải (tiêu chuẩn và tính toán
[3] Tổ hợp tải trọng và xác định nội lực [4] Tính toán cốt thép [5] Bố trí cốt thép
[6] Biểu đồ bao vật liệu [7] Thống kê thép
[8] Thể hiện bản vẽ 13/08/2016 2
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3. BẢN SÀN MỘT PHƯƠNG
3.1. Phân loại

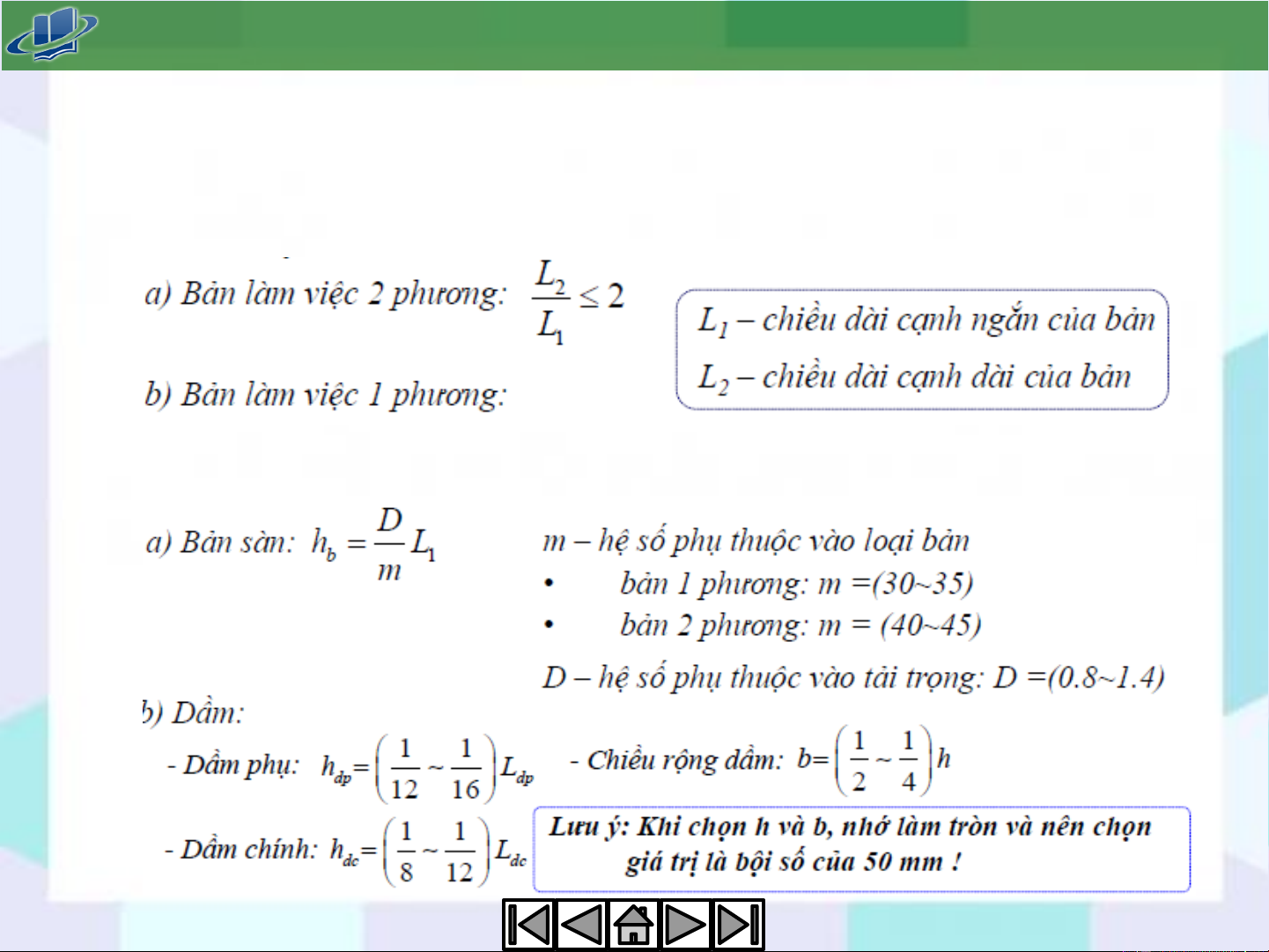

3.2. Xác định kích thước sơ bộ tiết diện 13/08/2016 3
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3.4. Xác định tải trọng
3.4.1. Tĩnh tải (TT)
3.4.2. Hoạt tải (HT)
3.4.3. Tổng hợp kết quả tính toán tải trọng

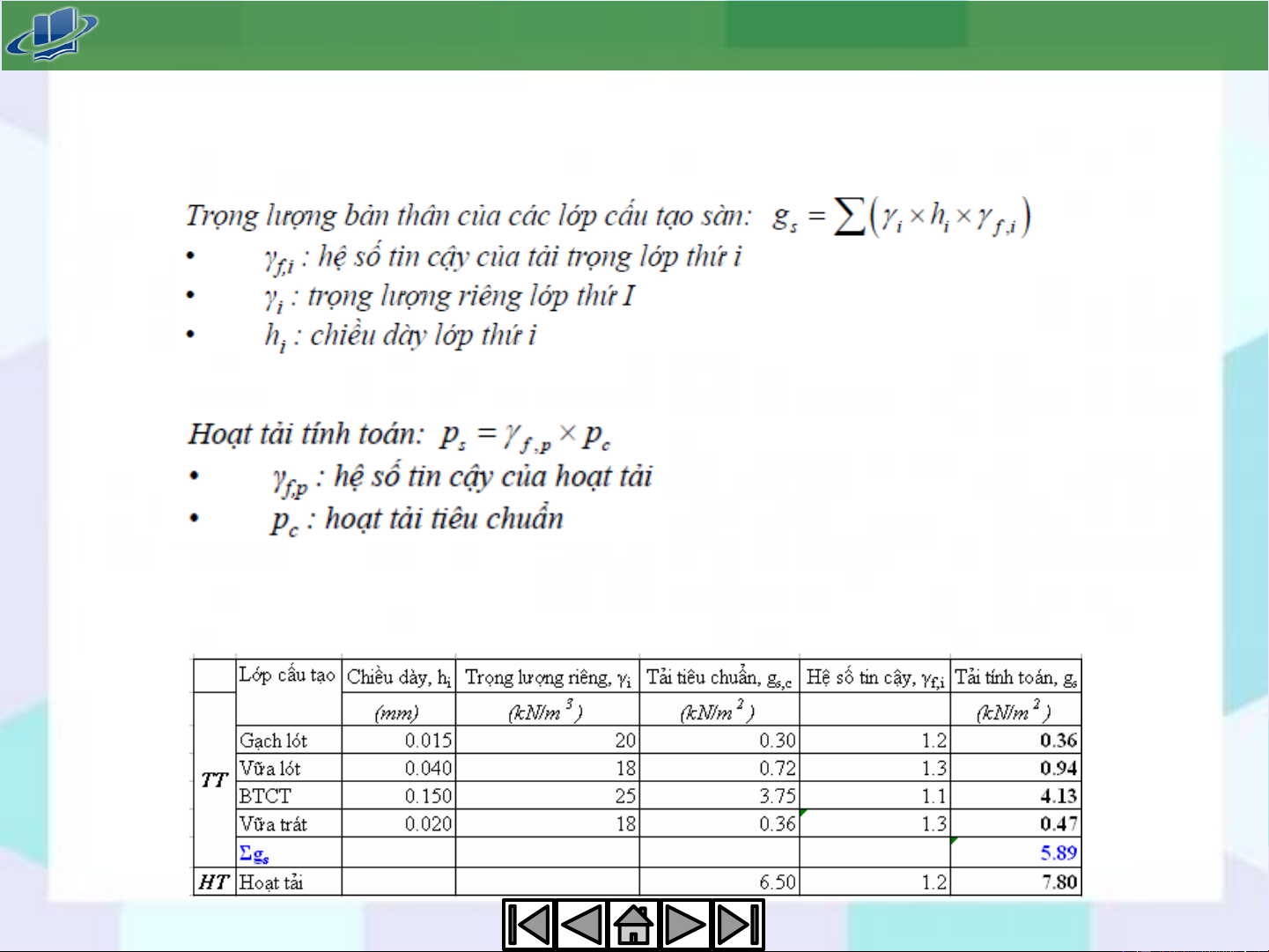

Bảng 3.1. Bảng tải trọng tác dụng lên sàn 13/08/2016 4
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3.4.4. Tổ hợp tải trọng
3.5. Xác định nội lực

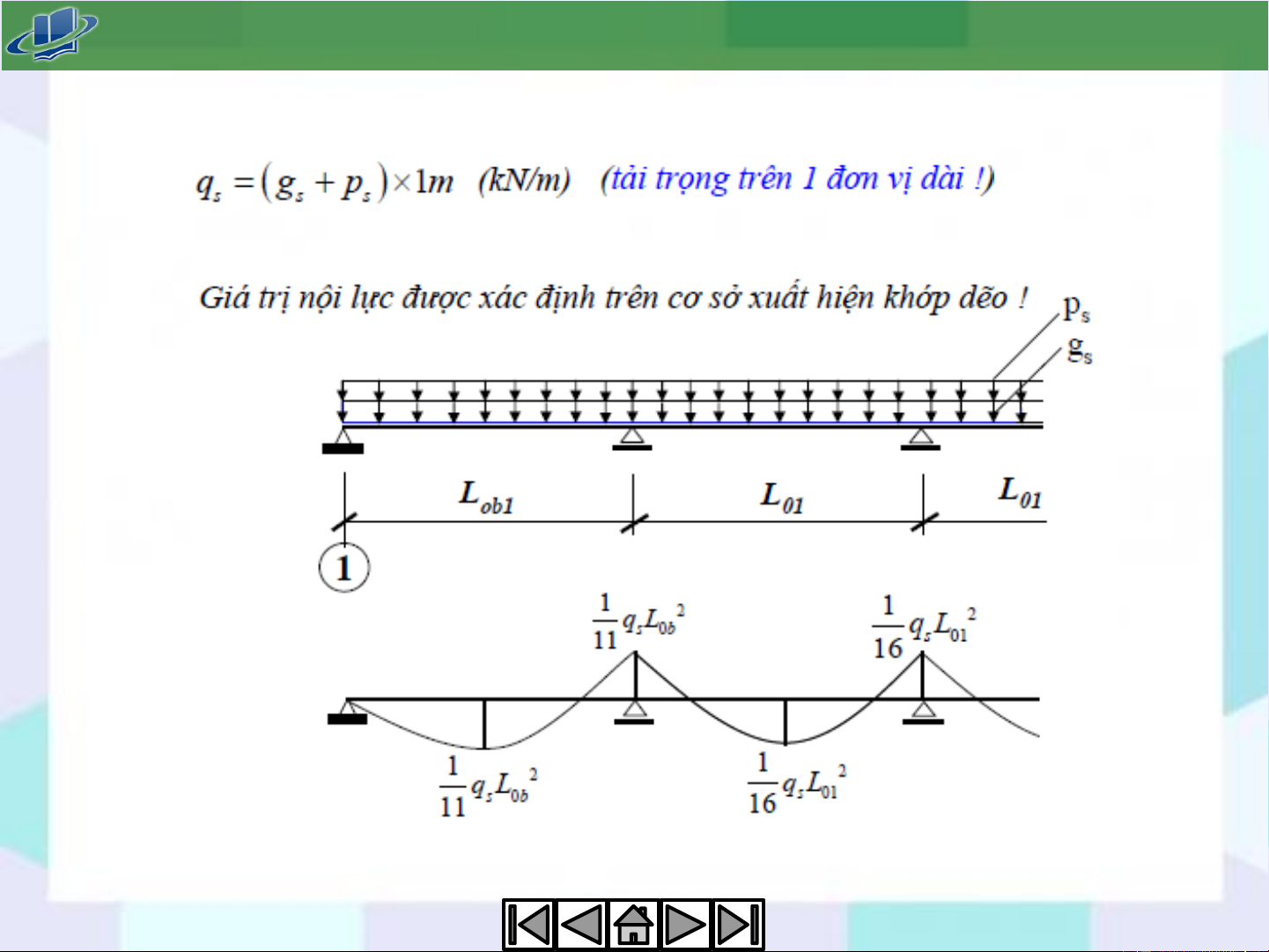

Hình 3.1. Sơ đồ tính và biểu đồ mô men 13/08/2016 5
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI

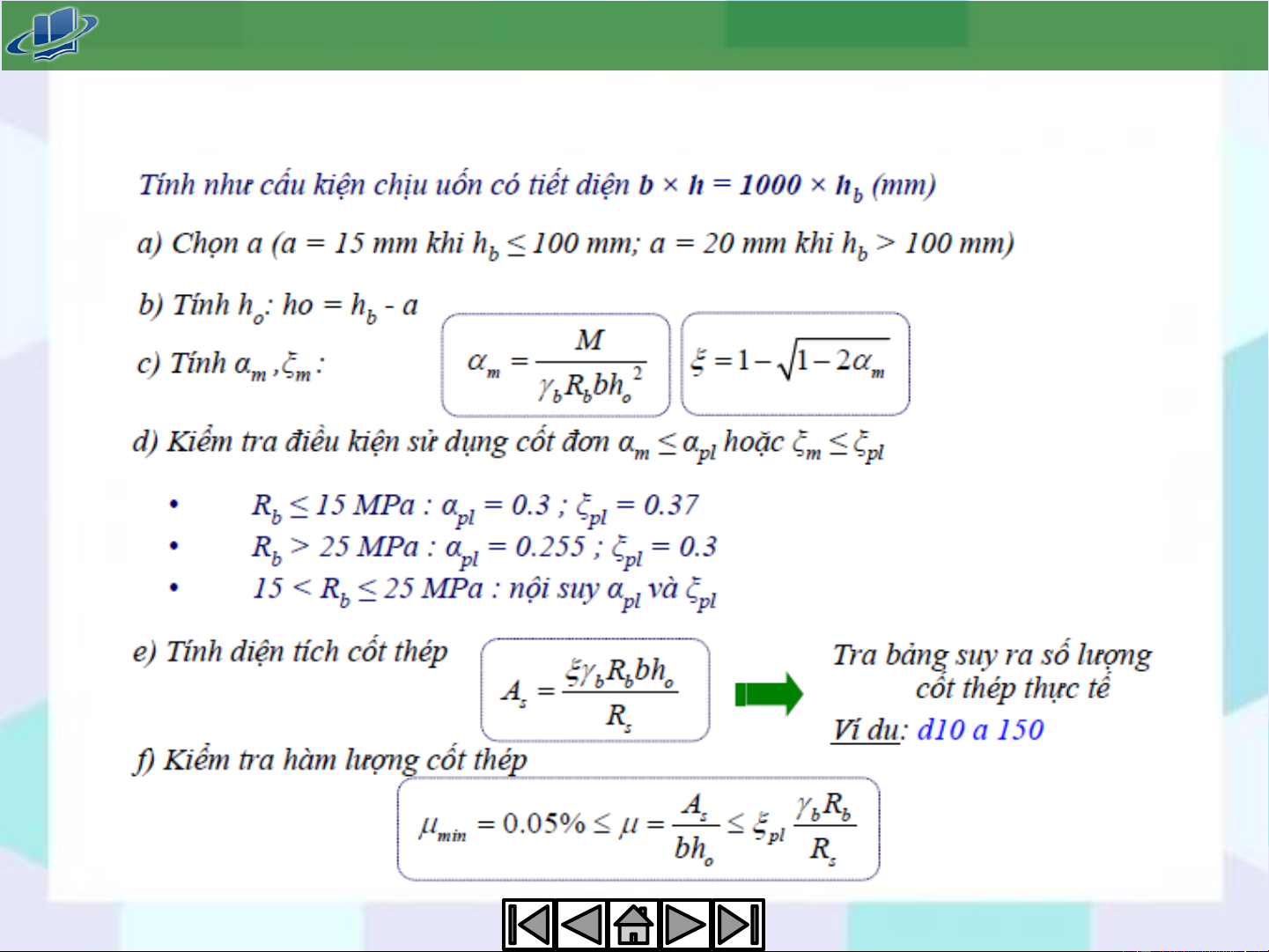

3.6. Tính cốt thép 13/08/2016 6
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3.6. Tính cốt thép (tt)

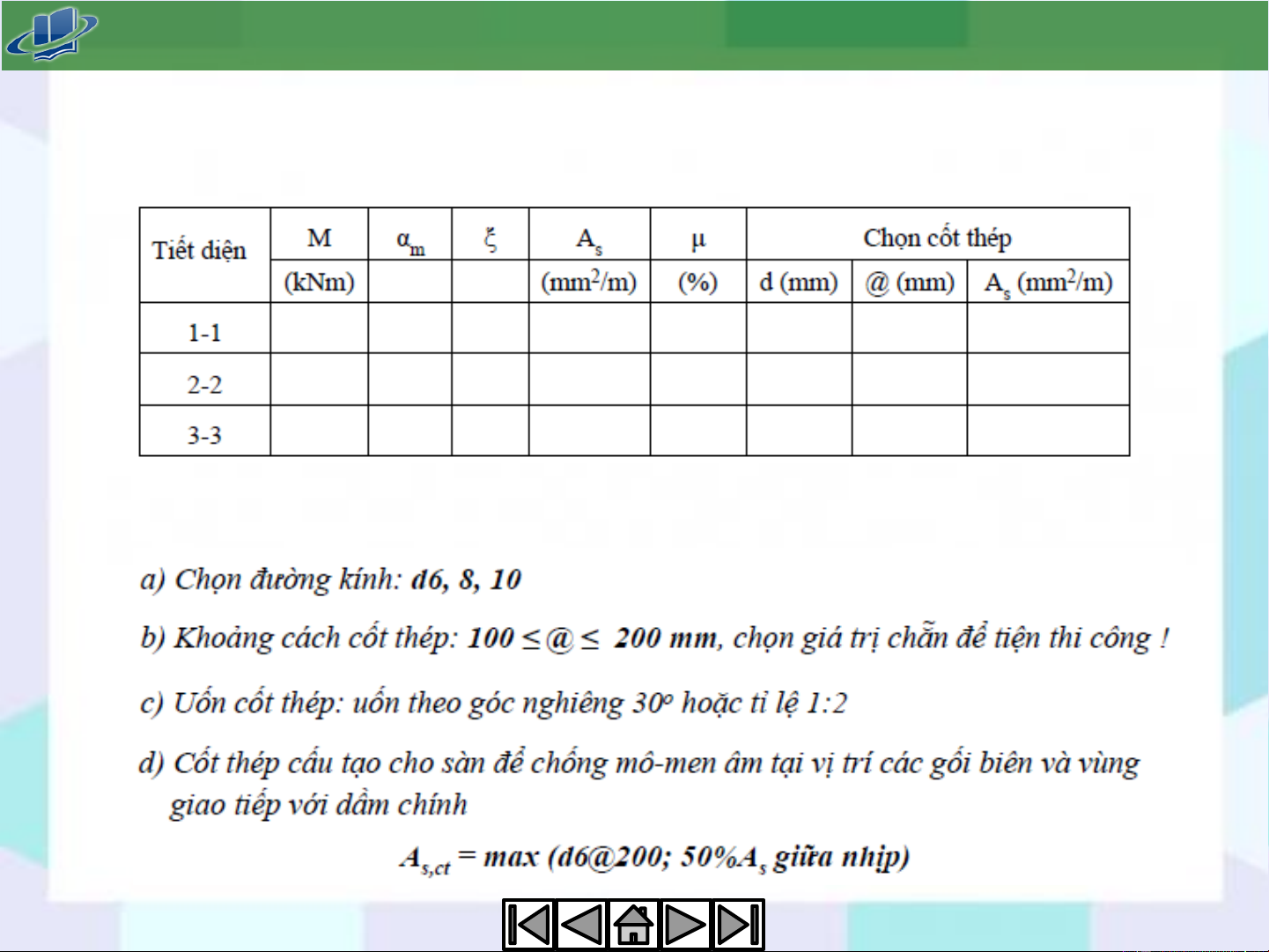

Bảng 3.2. Tính toán cốt thép cho sàn
3.7. Bố trí cốt thép 13/08/2016 7
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI

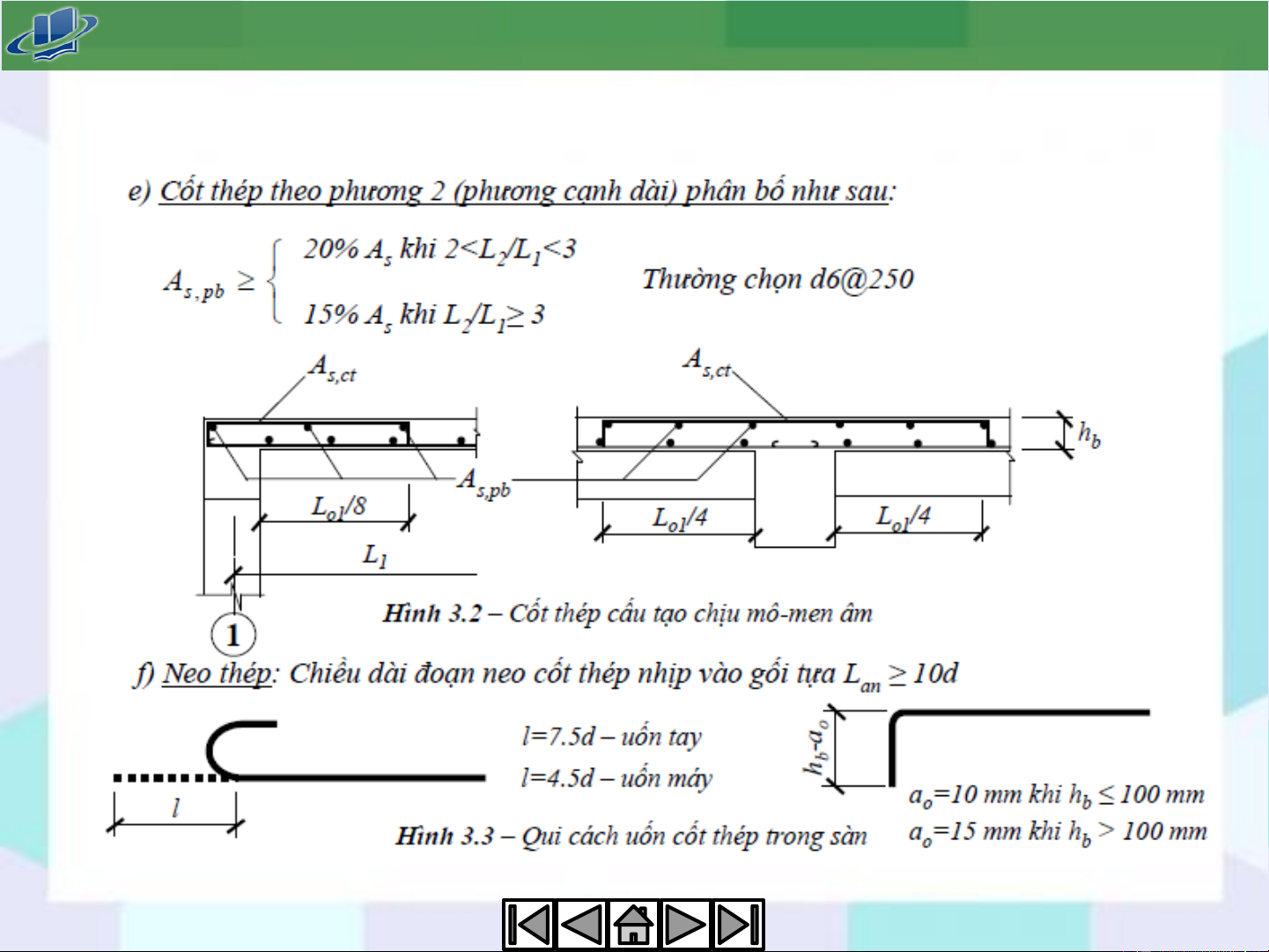

3.7. Bố trí cốt thép (tt) 13/08/2016 8
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3.7. Bố trí cốt thép (tt)

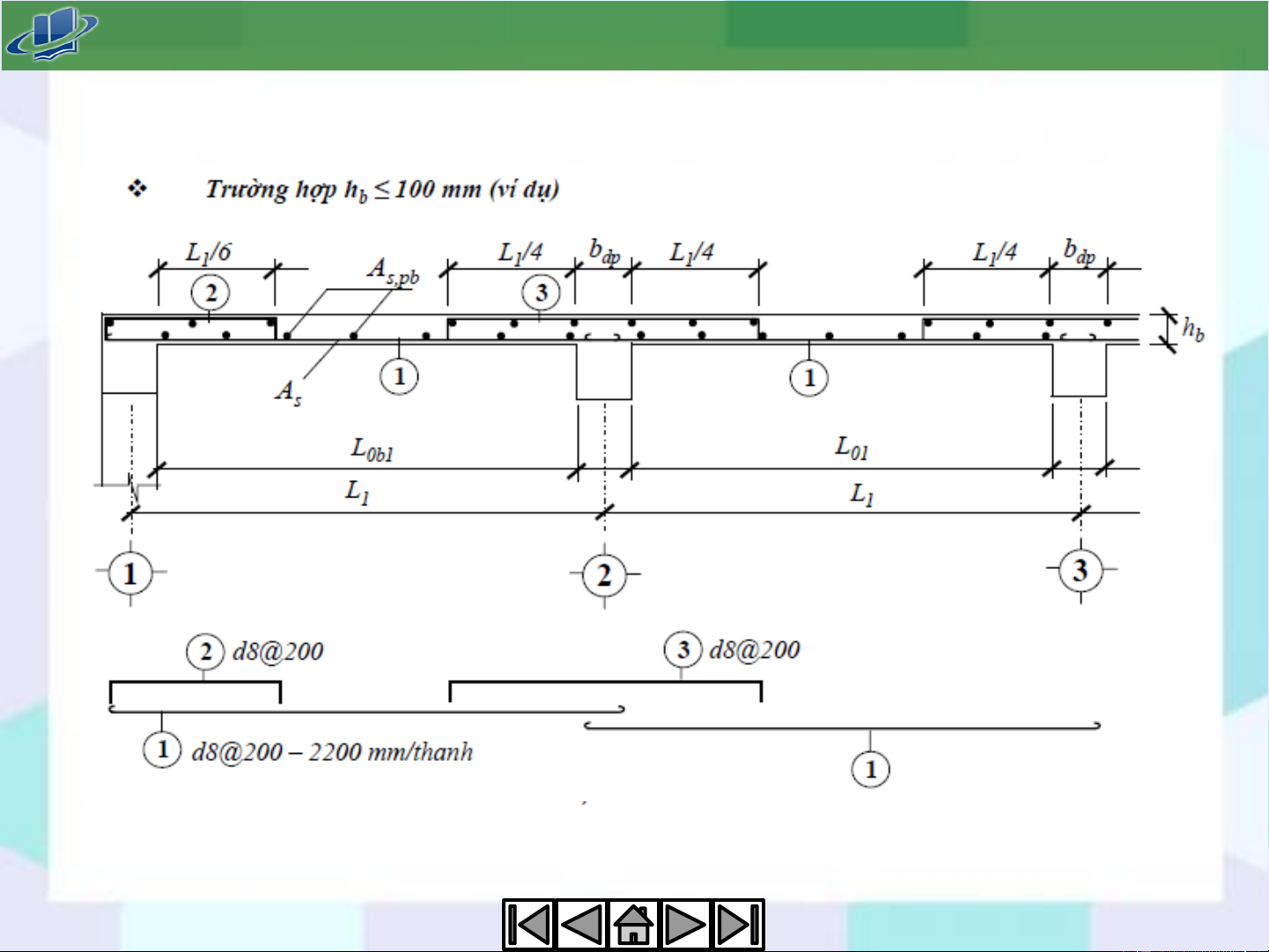

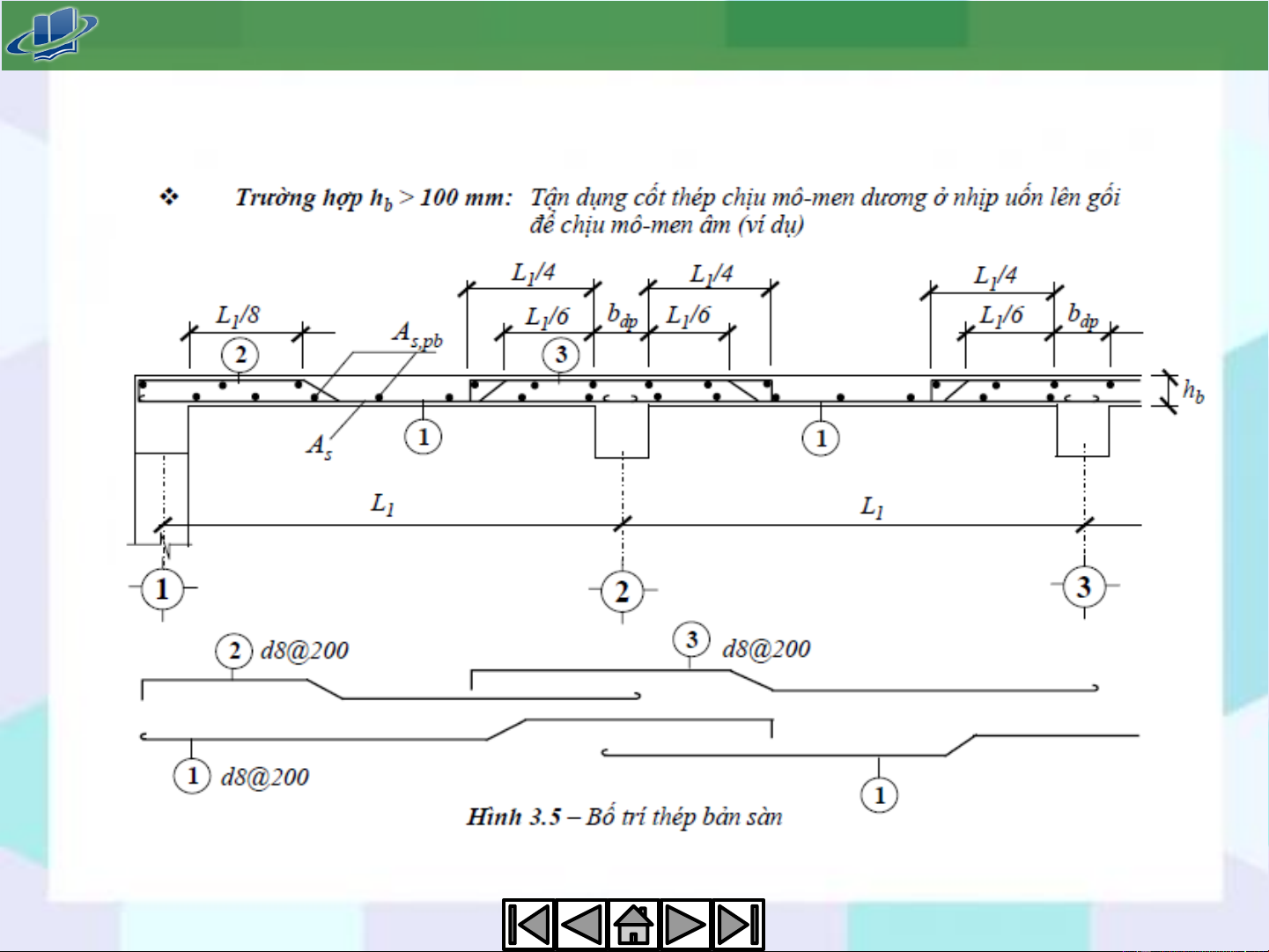

Hình 3.4. Bố trí thép sàn 13/08/2016 9
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
3.7. Bố trí cốt thép (tt) 13/08/2016 10
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI 4. DẦM PHỤ

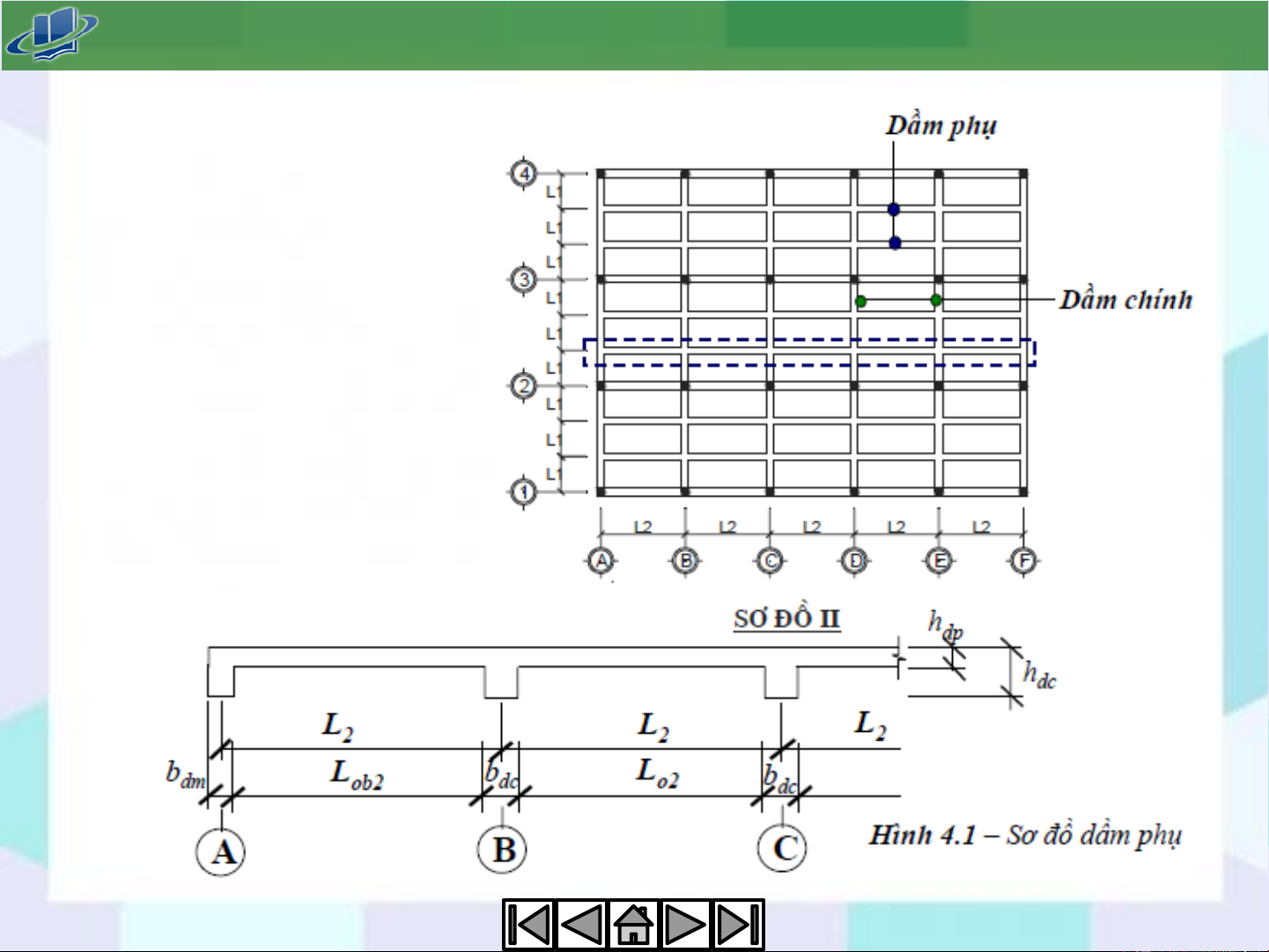

4.1. Sơ đồ tính Dầm liên tục
Tính theo sơ đồ khớp dẻo 13/08/2016 11
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI

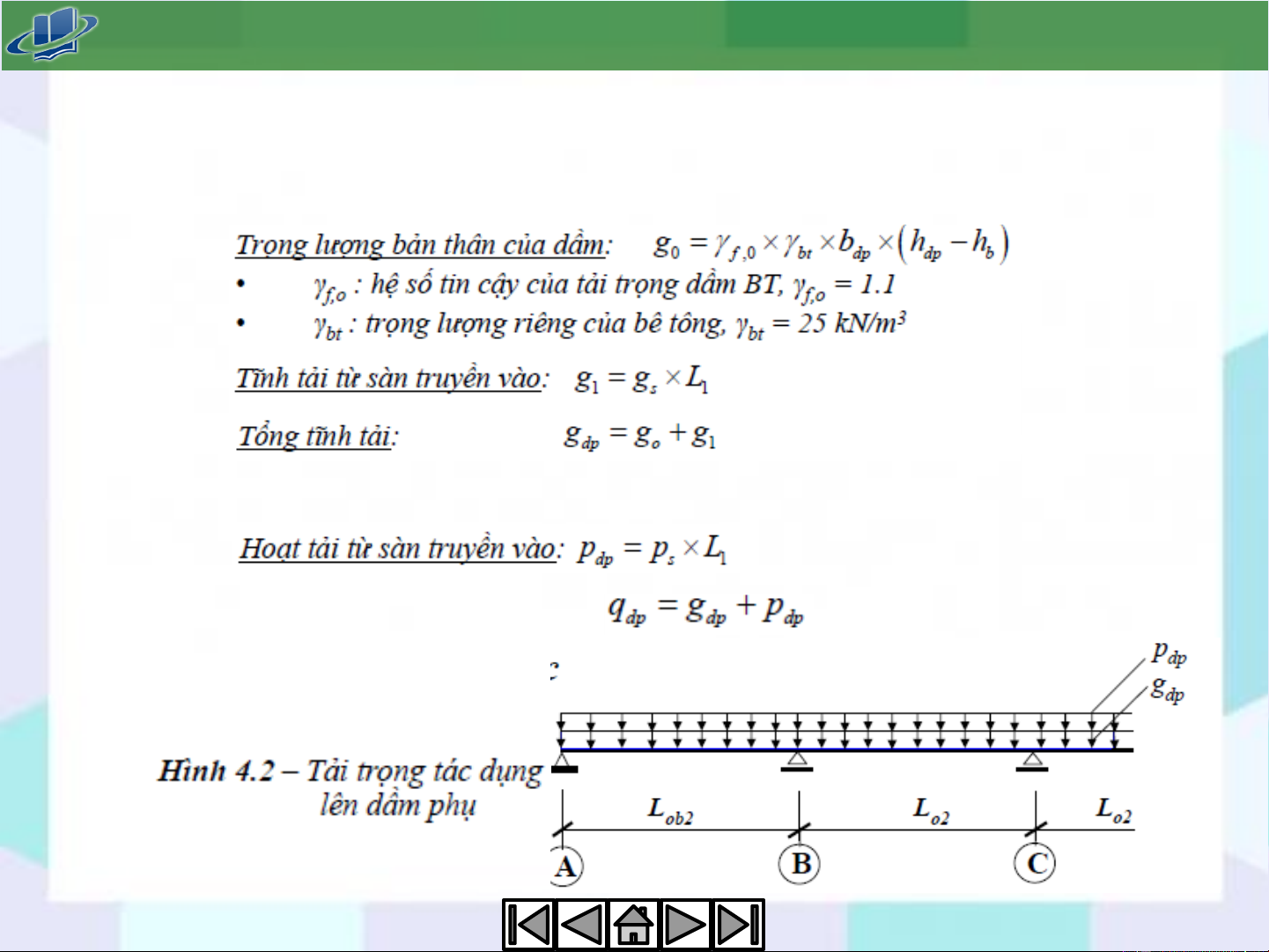

4.2. Xác định tải trọng
4.2.1. Tĩnh tải (TT)
4.2.2. Hoạt tải (HT)
4.2.3. Tổng tải trọng tính toán
4.3. Xác định nội lực 13/08/2016 12
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.3. Xác định nội lực (tt)

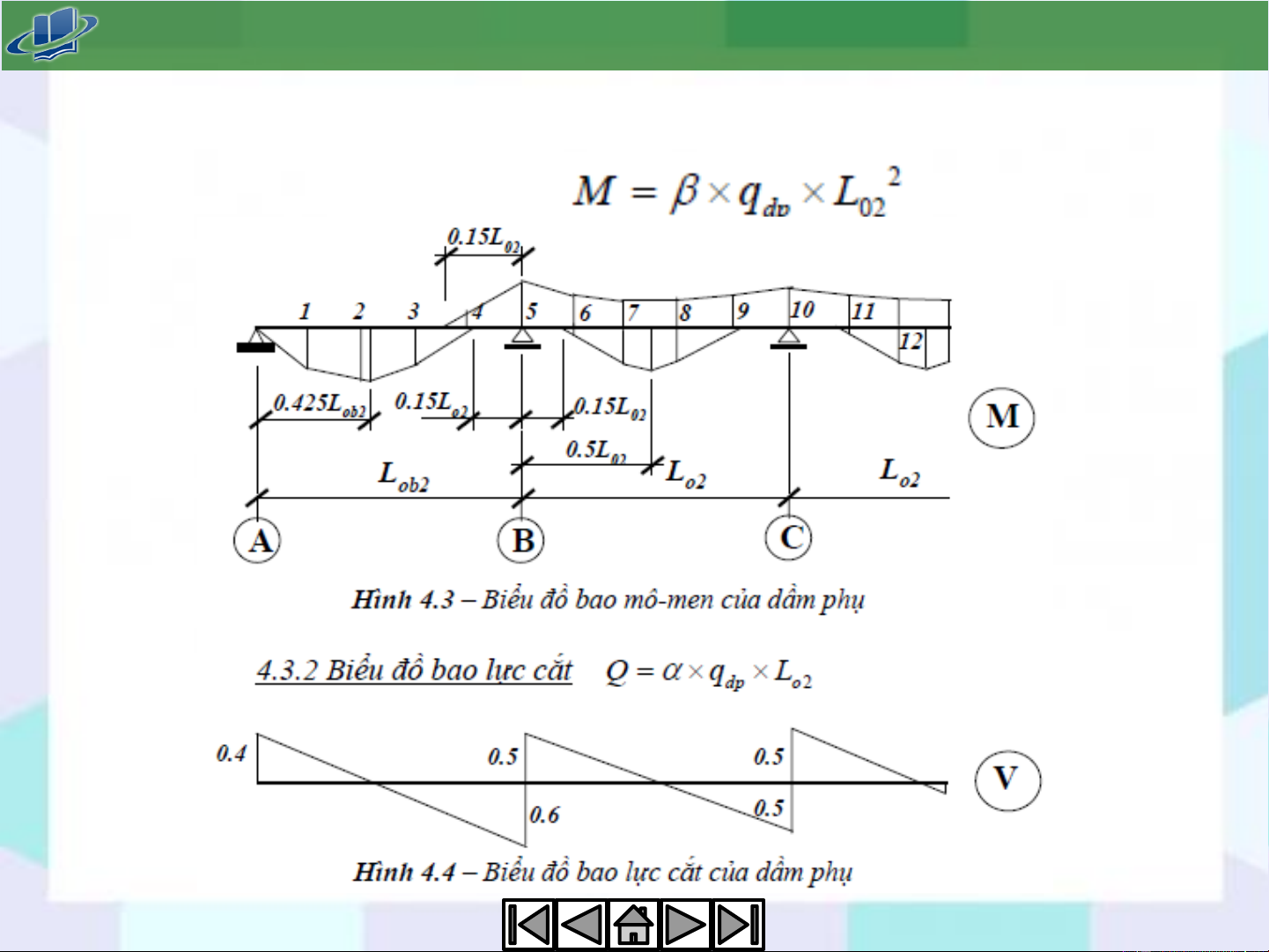

Biểu đồ bao mô men: 13/08/2016 13
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI

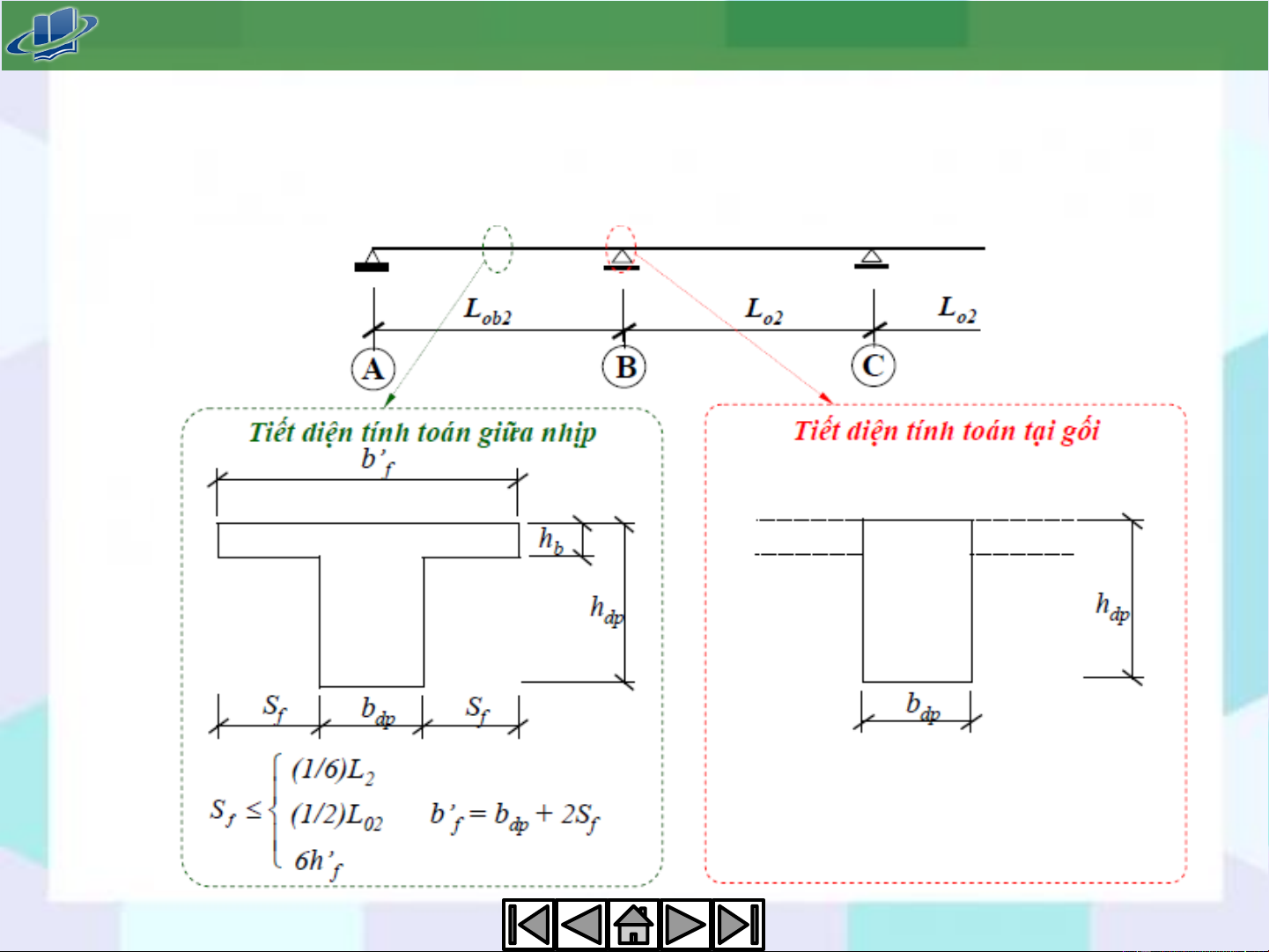

4.4. Tính cốt thép
4.4.1. Tính cốt thép dọc 13/08/2016 14
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.4. Tính cốt thép
4.4.1. Tính cốt thép dọc (tt) 13/08/2016 15
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.4. Tính cốt thép

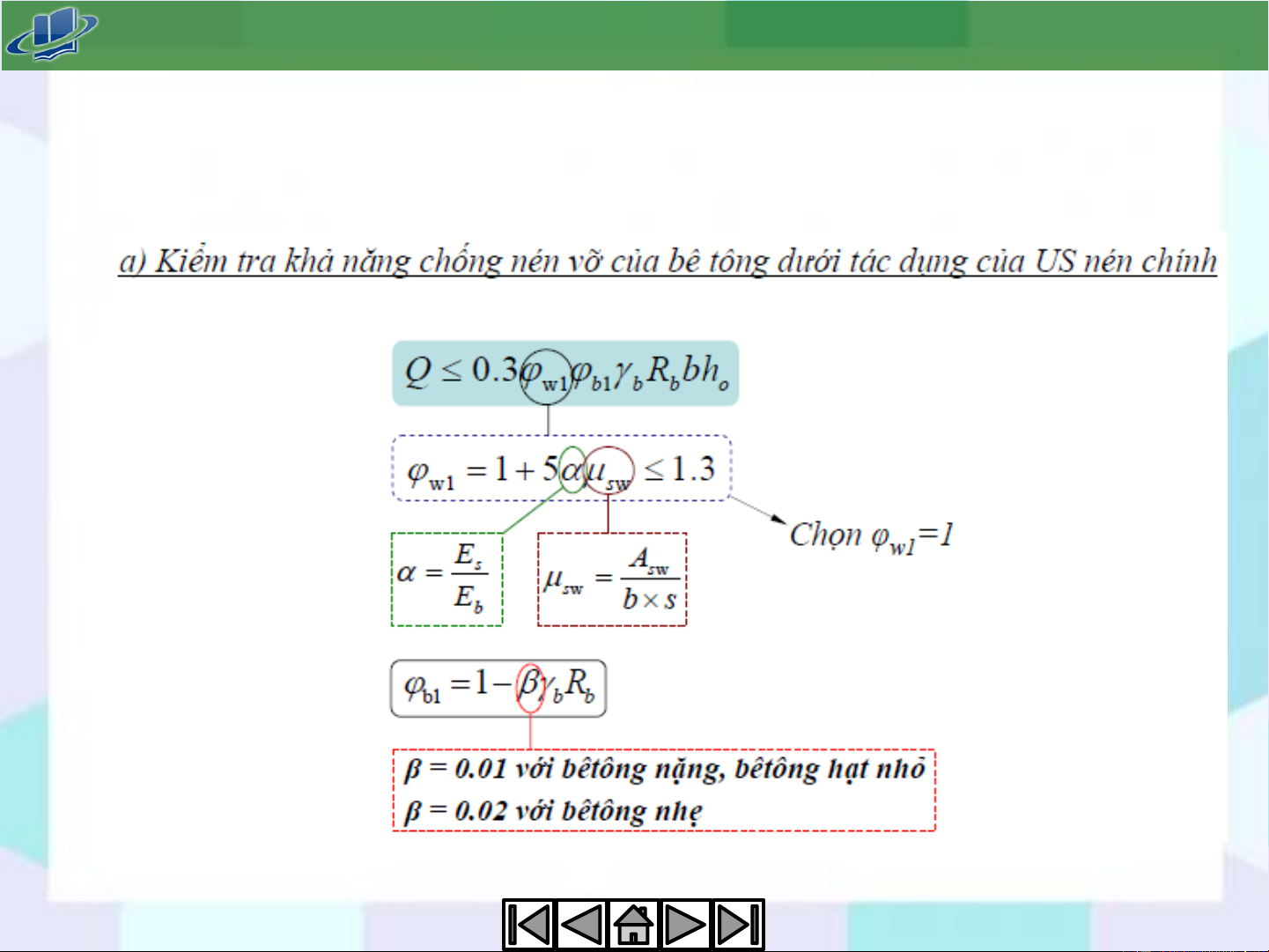

4.4.2. Tính cốt thép ngang 13/08/2016 16
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.4. Tính cốt thép
4.4.2. Tính cốt thép ngang (tt) 13/08/2016 17
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.5. Cắt, neo, uốn cốt thép
4.5.1. Cắt cốt thép 13/08/2016 18
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI

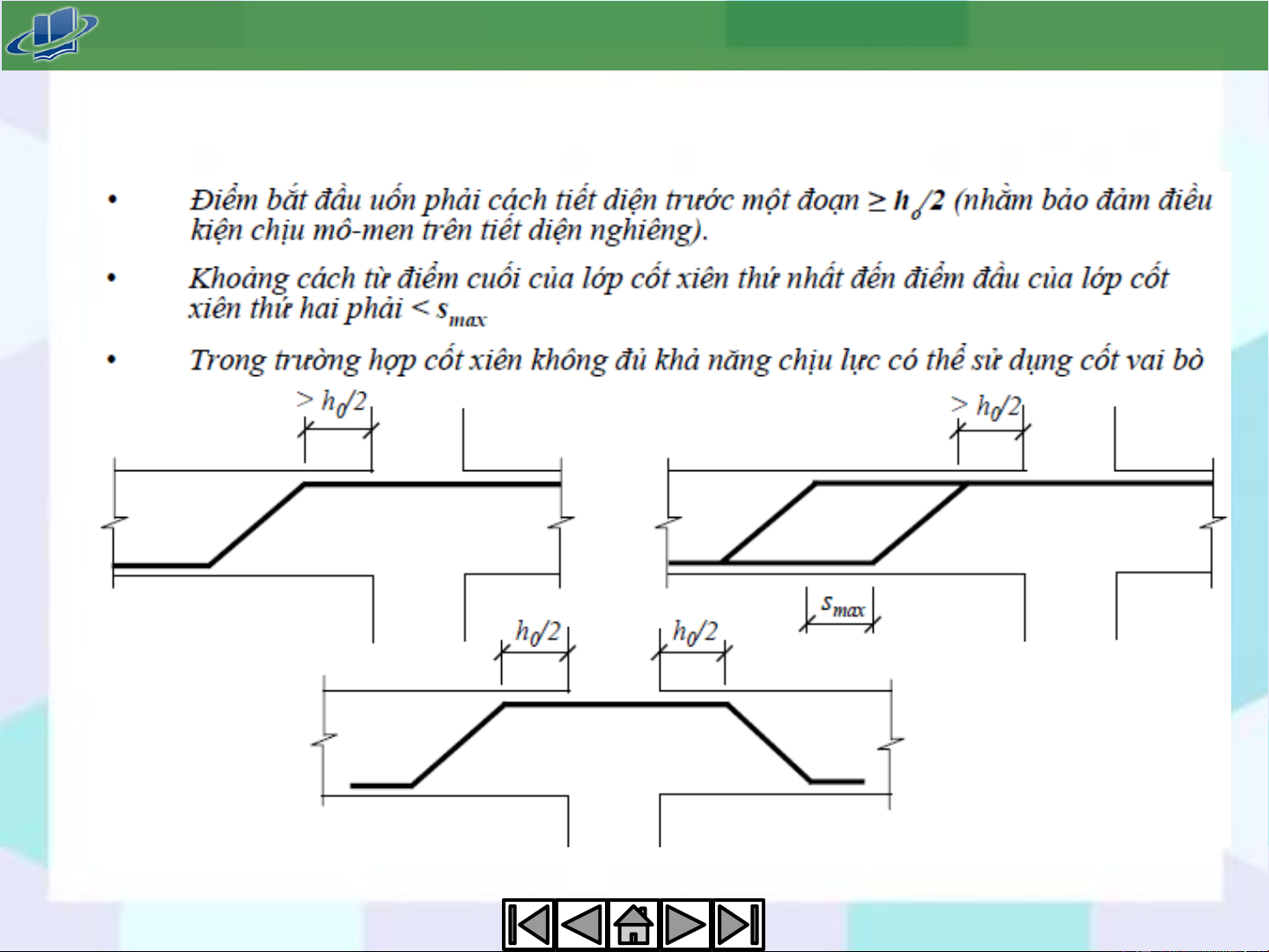

4.5.1. Cắt cốt thép (tt)

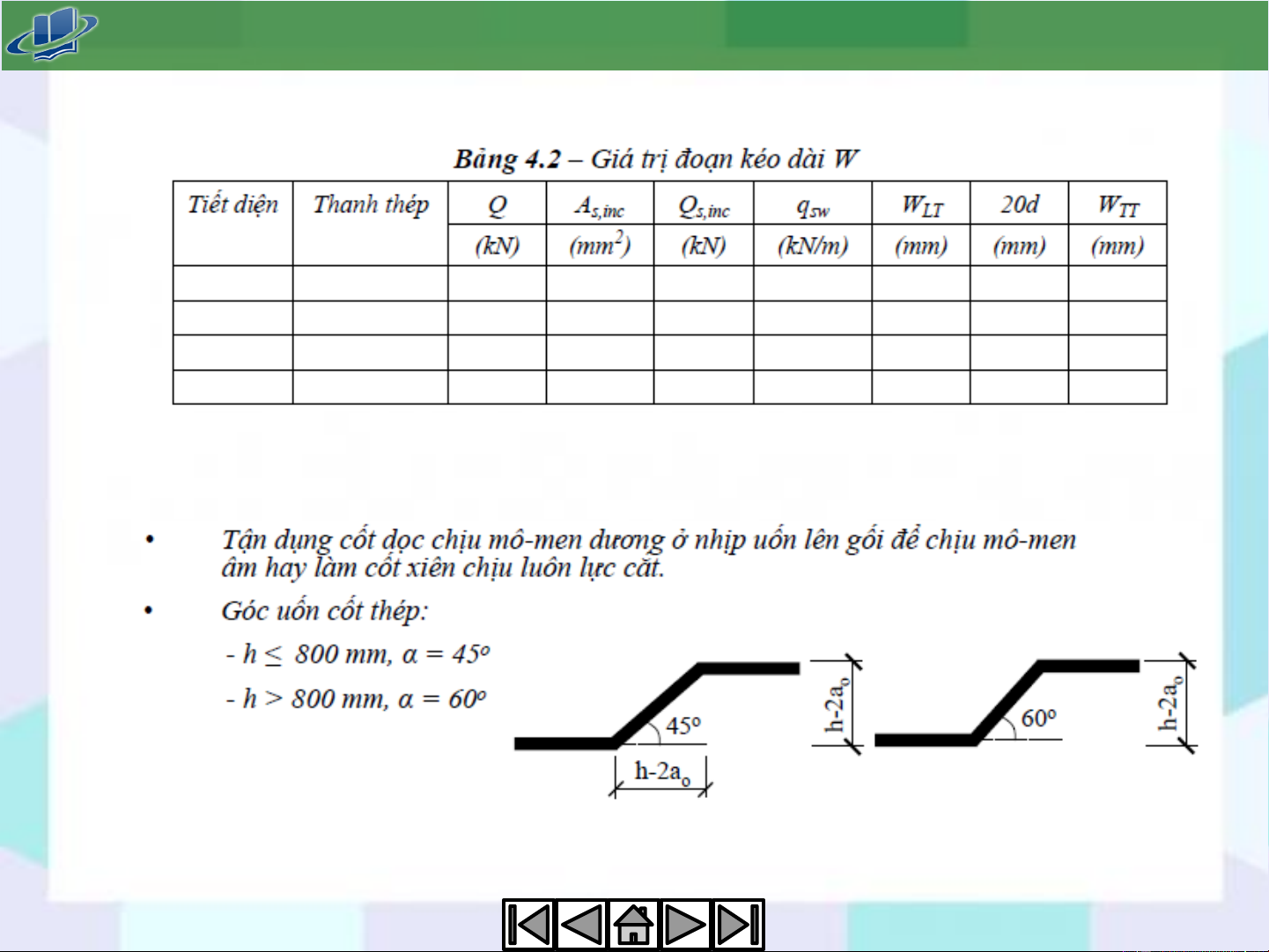

4.5.2. Uốn cốt thép 13/08/2016 19
ĐỒ ÁN BÊ TÔNG 1 SÀN SƯỜN TOÀN KHỐI
4.5.2. Uốn cốt thép (tt) 13/08/2016 20
