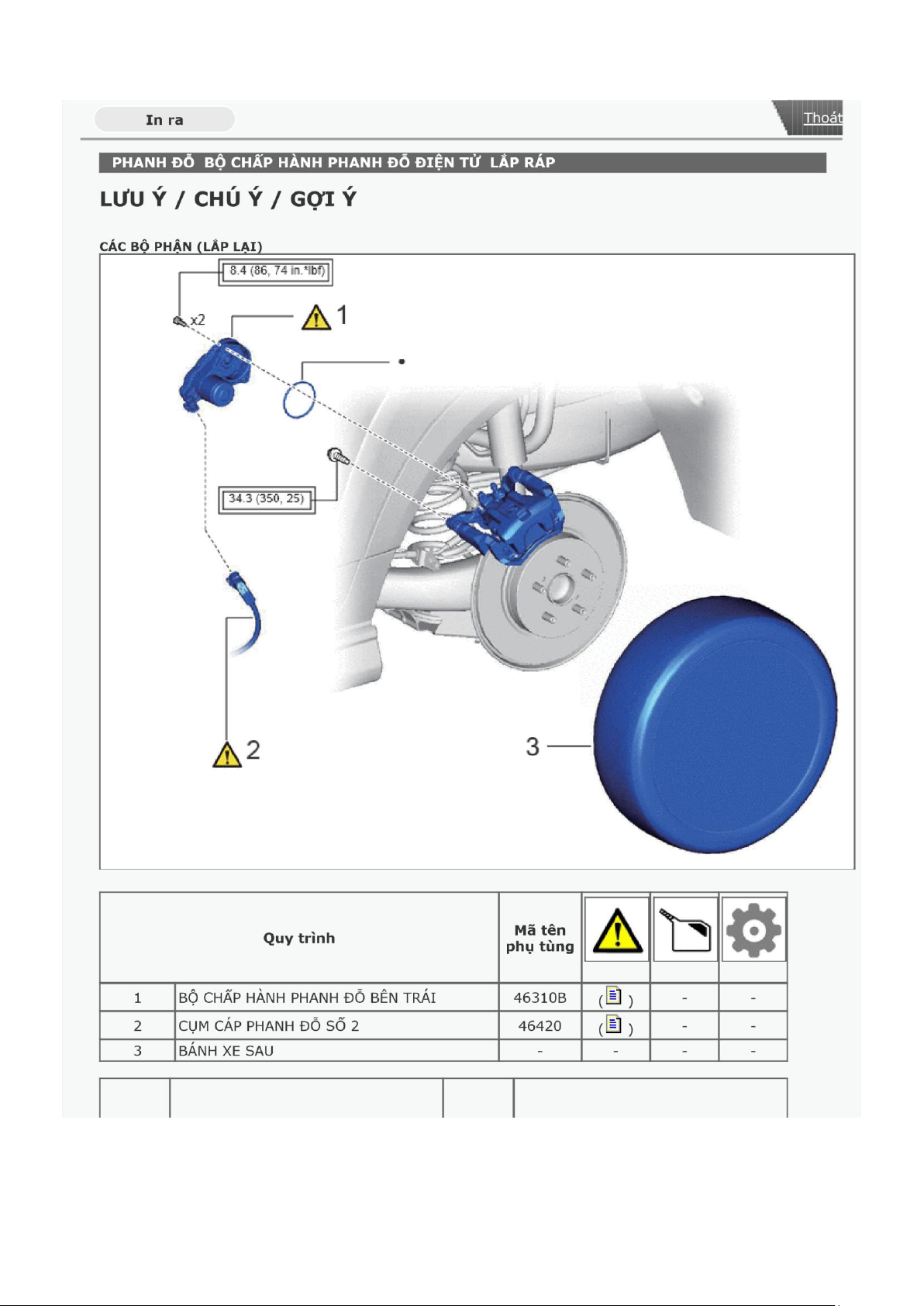

Lực xiết cho "Các vị trí chính liên quan ● Chi tiết không dùng lại
tới tính năng của xe như lái xe/vào
cua/phanh": N*m (kgf*cm, ft.*lbf)
LƯU Ý / CHÚ Ý / GỢI Ý GỢI Ý:
· Hãy sử dụng quy trình của phía bên phải cho phía bên trái. ·
Quy trình sau là cho phía bên trái. QUY TRÌNH
1.LẮP BỘ CHẤP HÀNH PHANH ĐỖ BÊN TRÁI 46310B a. *a Giữ - - Xoay theo hướng này
Mỡ glycol gốc xà ph ng lithium lOMoAR cPSD| 58507440 i.
Hãy bôi một lớp mỏng mỡ glycol gốc xà ph ng liti lên gioăng chữ O mới.
ii. Giữ chốt trượt của xi lanh phanh đĩa phía sau (phía dưới) và tháo bu lông. CHÚ Ý:
Không làm bẹp hoặc làm hỏng đường ống phanh.
https://cms.toyotavn.com.vn:8081/Upload/SuaChuaChung/N00…air/contents/RM1000000021X5C.html?PUB_TYPE=RM&MODE=1 lOMoAR cPSD| 58507440
iii. Lắp gioăng chữ O vào cụm xy lanh phanh đĩa phía sau. CHÚ Ý:
Hãy đảm bảo thay gioăng chữ O bằng gioăng mới khi lắp bộ chấp hành phanh đỗ.
iv. Sử dụng chìa lục giác 5 mm, lắp bộ chấp hành phanh đỗ vào cụm xy lanh phanh đĩa phía
sau bằng 2 bu lông. Mômen xiết:
8.4 N*m (86 kgf*cm, 74 in.*lbf) v.
Giữ chốt trượt của xylanh phanh đĩa phía sau (bên dưới), và lắp cụm xylanh phanh đĩa phía
trước vào cụm giá bắt xylanh bằng bulông. Mômen xiết:
34.3 N*m (350 kgf*cm, 25 ft.*lbf)
2 .L Ắ P C Ụ M CÁP PHANH ĐỖ S Ố 2 46420 CHÚ Ý: ·
Hãy vệ sinh hết bụi bẩn hoặc dị vật bám trên và xung quanh giắc cắm của
cụm dây điện phanh đỗ số 2 trước khi thực hiện công việc này.
· Không để nước, dầu bôi trơn hoặc bụi bẩn lọt vào giắc cắm của dây điện phanh đỗ số 2.
3 .L Ắ P BÁNH XE SAU
Kích chuột vào đâyKhái quát>BẢO DƯỠNG>LỐP VÀ BÁNH XE>LẮP RÁP
