NGÂN HÀNG CÂU HỎI THI T LUN
Tên học phần: LÝ THUYẾT MẠCH Mã học phần: ELE1318
Ngành đào tạo : Điện tử- viễn thông, Điện- điện tử Trình độ đào tạo: Đại học.
1. Ngân hàng câu hi thi:
● Câu hi loại 1 điểm
Câu hi 1.1: Có thể viết được bao nhiêu phương trình độc lập từ các định luật Kirchhoff
theo số nút và số nhánh của mạch ?
Câu hi 1.2: Khái niệm về tính chất tuyến tính, bất biến, nhân quả của mạch điện.
Câu hi 1.3: Các sơ đồ tương đương của nguồn điện trong Lý thuyết mạch.
Câu hi 1.4: Hãy nêu khái niệm về thông số tác động và thụ động của mạch.
Câu hi 1.5: Các loại công suất. Điều kiện để truyền đạt công suất tác dụng lớn nhất trên tải.
Câu hi 1.6: Hãy nêu ý nghĩa của phép biến đổi Laplace trong phân tích mạch. Minh họa.
Câu hi 1.7: Hãy nêu khái niệm về quá trình quá độ trong mạch điện. Phương pháp giải
mạch quá độ.
Câu hi 1.8: Với các mạch điện nhân quả và ổn định, có thể tính toán trực tiếp đáp ứng tần
số H( j ) từ hàm truyền đạt H(p) bằng cách nào? Minh họa.
Câu hi 1.9: Các điểm cực của hàm truyền đạt H(p) của mạch có điều kiện gì để mạch điện
thực sự ổn định ? Minh họa.
Câu hi 1.10: Mạng bốn cực có chứa diode là loại M4C gì? Mạng bốn cực có chứa transistor
hoặc bộ KĐTT là loại M4C gì?
Câu hi 1.11: Mạng bốn cực tuyến tính, tương hỗ, thụ động có thể khai triển thành những sơ
đồ tương đương nào?
lOMoARcPSD| 58736390
Câu hi 1.12: Mạng bốn cực tuyến tính, tương hỗ, thụ động và đối xứng có thể khai triển
thành những sơ đồ tương đương nào?
Câu hi 1.13: Các loại mạch lọc. Căn cứ nào để xác định bậc của một khâu lọc.
Câu hi 1.14: Mạch điện có ghép hỗ cảm có thể giải bằng những phương pháp nào?
Câu hi 1.15: Mạch điện có chứa nguồn dòng có thể giải bằng những phương pháp nào?
Câu hi 1.16: Sự khác nhau cơ bản của bài toán phân tích và tổng hợp mạch?
Câu hi 1.17: Đặc điểm khâu phối hợp trở kháng ? Minh họa một ứng dụng của khâu PHTK
thụ động?
Câu hi 1.18: Công thức tính cặp trở kháng đặc tính của M4C ? Cặp trở kháng này có đặc
tính gì ?
Câu hi 1.19: Trong miền tần số, mạng một cửa thụ động không nguồn có thể khai triển
thành những sơ đồ tương đương nào ? Nêu thí dụ minh họa ?
Câu hi 1.20: Điều kiện để sự tổng hợp một hàm mạng một cửa thụ động có thể thực hiện
được về mặt vật lý ?
Câu hi 1.21: Nguyên tắc cơ bản để tổng hợp mạng một cửa thụ động? Minh họa ?
Câu hi 1.22: Một hệ thống muốn thực hiện về mặt vật lý phải thỏa mãn điều kiện gì ?
● Câu hi loại 2 điểm

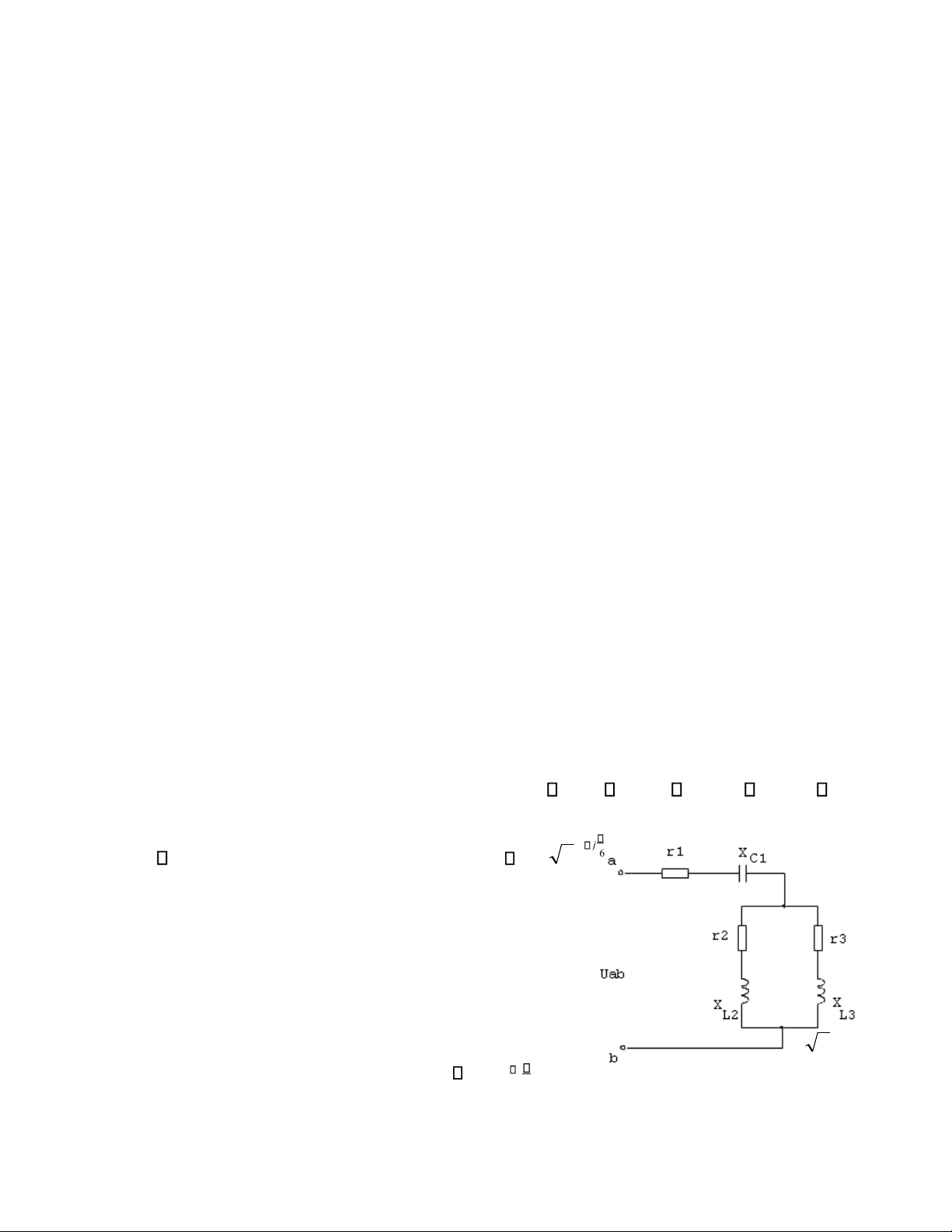

Câu hi 2.1: Cho đoạn mạch ab như hình vẽ. Biết r
1
=1 , r
2
=6 , r
3
=12 , X
C1
=9 , X
L2
=6 ,
X
L3
=12 . Điện áp tác động có biên độ phức: U
abm
20
2e
a. Xác định trở kháng tương đương của đoạn mạch
b. Xác định biểu thức U
ab
(t), i
r1
(t), i
r2
(t), i
r3
(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hi 2.2: Cho mạch điện như hình vẽ. Dòng
điện có biên độ phức:
I
abm 20 2
e
j
6
Y1
6
j
lOMoARcPSD| 58736390
Y
1
=1+2j (S); Y
2
=1-2j (S); Z
3
=j (Ω); Y
4
=1+j (S); Y
5
=1-j (S)
a. Xác định trở kháng tương đương của đoạn mạch
b. Xác định Uab, IY4 ,IY5 và viết biểu thức thời
gian của u
ab
(t), i
ab
(t), i
Y4
(t), i
Y5
(t)?
c. Xác định công suất tác dụng trên đoạn mạchab ?
Câu hi 2.3 : Cho mạch điện như hình vẽ:
Y
1
=2j (S); Y
2
=1+j (S); Y
3
=1-j (S);
Điện áp tác động có biên độ phức: Uabm 6 2.e j 3
a. Xác định trở kháng tương đương của đoạn mạch
b. Xác định biểu thức U
ab
(t), i
y1
(t), i
y2
(t), i
y3
(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hi 2.4: Cho mạch điện như hình vẽ:
Y
1
=1+j (S); Y
2
=1-j (S); Z
3
=1,5-2j (Ω).
Điện áp có biên độ phức: Uabm 6 2.e j12
a. Xác định trở kháng tương đương của đoạn mạch Z
ab
b. Xác định biểu thức U
ab
(t), i
y1
(t), i
y2
(t), i
Z3
(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hi 2.5: Cho mạch điện như hình vẽ:
Z1=6+6j (Ω); Z2=3+3j (Ω); Z3=1-5j (Ω).
Điện áp có biên độ phức Uabm 6 2.e j 3
a. Xác định trở kháng tương đương của đoạn mạch Z
ab
b. Xác định biểu thức U
ab
(t), i
Z1
(t), i
Z2
(t), i
Z3
(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hi 2.6: Cho mạch điện ở chế độ xác lập như hình vẽ. Biết R
1
=10 . L
2
=0.1mH. C
3
=1 F.
C
4
=40 . u(t) 10cos(10
5
t ) (V). Hãy viết biểu thức thời gian dòng trong các nhánh. 6
b
a
Y
2
Z
3
Y
4
Y
5
b
a
Y3
Y2
Y1
b
a
Y2
Z3
Y1
b
a
Z2
Z3
Z1
lOMoARcPSD| 58736390
Câu hi 2.7: Cho mạch điện xác lập một chiều như hình vẽ với các số liệu: R
1
=R
2
= 5 ; R
3
=
R
4
= 10 ; J
ng1
= 0,3A; E
ng4
= 60V. Hãy tính dòng điện trong R
2
và R
3
theo nguyên lý xếp
chồng.
Câu hi 2.8: Cho mạch điện xác lập hình vẽ.
a. Thành lập hệ phương trình điện áp nút cho mạch.
b. Viết biểu thức dòng điện qua các nhánh.
Câu hi 2.9: Cho mạch điện xác lập hình vẽ.
a. Thành lập hệ phương trình điện áp nút cho mạch.
b. Viết biểu thức dòng điện
qua các nhánh của
mạch.
X
R
Câu hi 2.10: Cho mạch
điện xác lập như hình vẽ,
chọn chiều dòng điện trong
các vòng như hình vẽ.
a. Hãy viết hệ phương trình dòng điện vòng ?
u(t)
R4
C3
L2
R1
J
ng1
R
2
R
3
R
1
R
4
E
ng4
+
-
R
1
X
C2
R
4
E
ng1
J
ng4
R
3
X
L3
A
B
0
+
L2
R
2
R
1
X
C3
4
E
ng4
J
ng1
A
B
O
-
lOMoARcPSD| 58736390
b. Viết biểu thức dòng điện qua các nhánh.
Câu hi 2.11: Cho mạch điện xác lập như hình vẽ, chọn chiều dòng điện trong các vòng như
hình vẽ.
a. Hãy viết hệ phương trình dòng điện vòng ?
b. Viết biểu thức dòng điện qua các nhánh của mạch ?

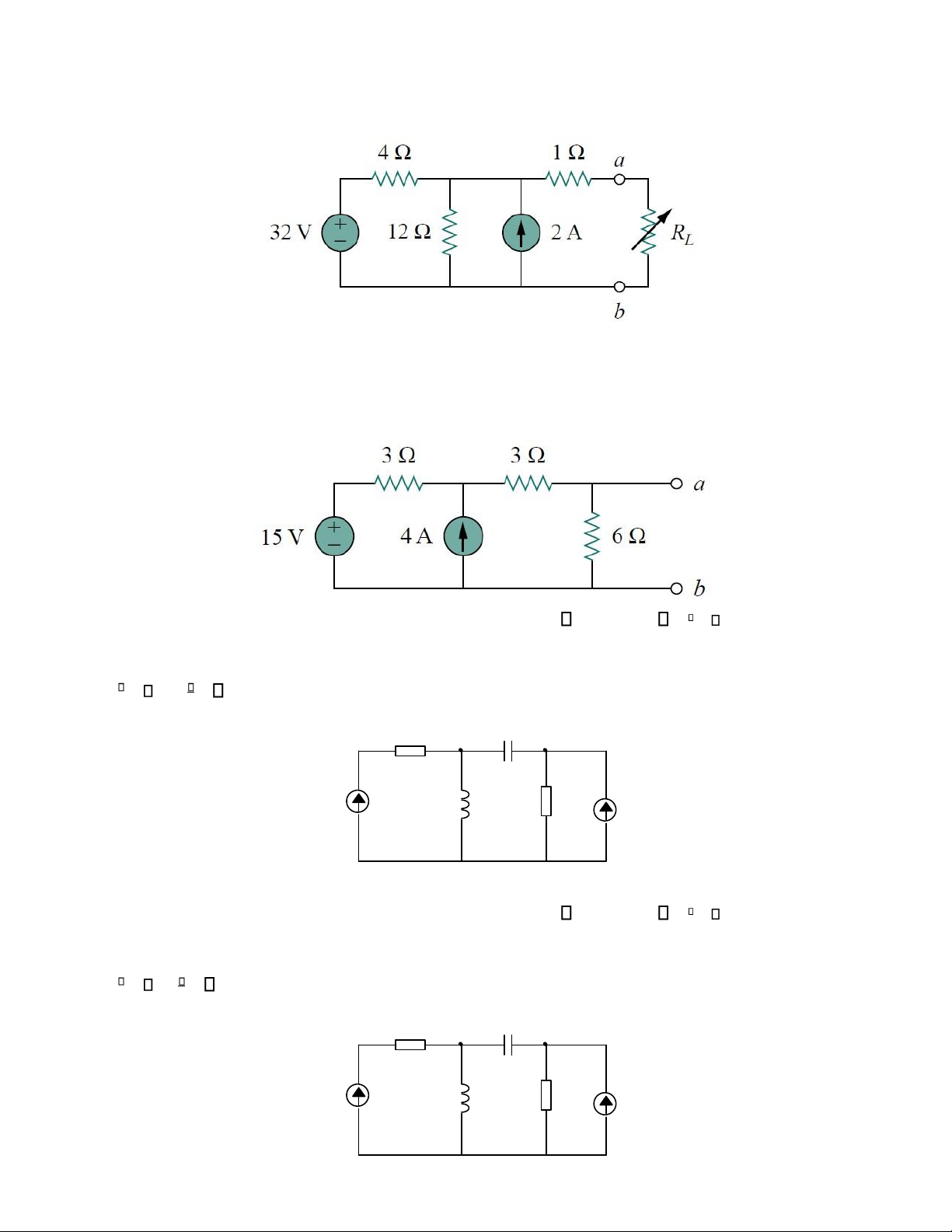

Câu hi 2.12: Cho mạch điện như hình vẽ. Biết E=10V, Z
1
=10 , Z
2
=20 =Z
4
=10 , Z
3
=50 ,
1. Hãy xác định mạch Thevenin tương đương ứng với cặp điểm nối tải a, b
2. Xác định điều kiện của tải Z
L
để công suất truyền đạt trên tải là lớn nhất
Câu hi 2.13: Cho mạch điện như hình vẽ.
a. Xác định nguồn Thevenin tương đương bên trái cặp điểm a, b
R
2
X
L2
X
L1
R
1
X
C3
E
2
E
1
I
V1
I
V2
+
+
II
V2
X
M
*
*
+
-
X
L1
X
L2
X
C
R
1
R
2
E
2
E
1
I
V1
+
+
E
Z
3
Z
4
Tải
Z
2
Z
1
a
+
-
b
lOMoARcPSD| 58736390
b. Xác định giá trị tải R
L
để công suất trên tải đạt giá trị lớn nhất, tìm công suất lớn nhất
đó.
Câu hi 2.14: Xác định nguồn Norton đương đương của mạng ab như hình vẽ. Tính công
suất lớn nhất mà mạng này có thể cấp cho tải; chỉ rõ giá trị của tải khi đó.
Câu hi 2.15: Cho mạch điện như hình vẽ. Biết R
1
=R
4
=1 . X
2
=X
3
=1 .
E
ng1
5e
j0
o
J ng4 10e
j
2 . =10rad/s. Hãy viết biểu thức i
ab
(t) sử dụng phương pháp nguồn tương đương.
Câu hi 2.16: Cho mạch điện như hình vẽ. Biết R
1
=R
4
=1 . X
2
=X
3
=1 .
E
ng1
10e
j0
o
J ng4 5e
j
2 . =10rad/s. Hãy viết biểu thức i
ab
(t) sử dụng phương pháp nguồn xếp chồng
-
jX
3
b
a
Eng1
Jng4
jX2
R4
R1
-
jX
3
b
a
Eng1
Jng4
jX2
R4
R1
lOMoARcPSD| 58736390

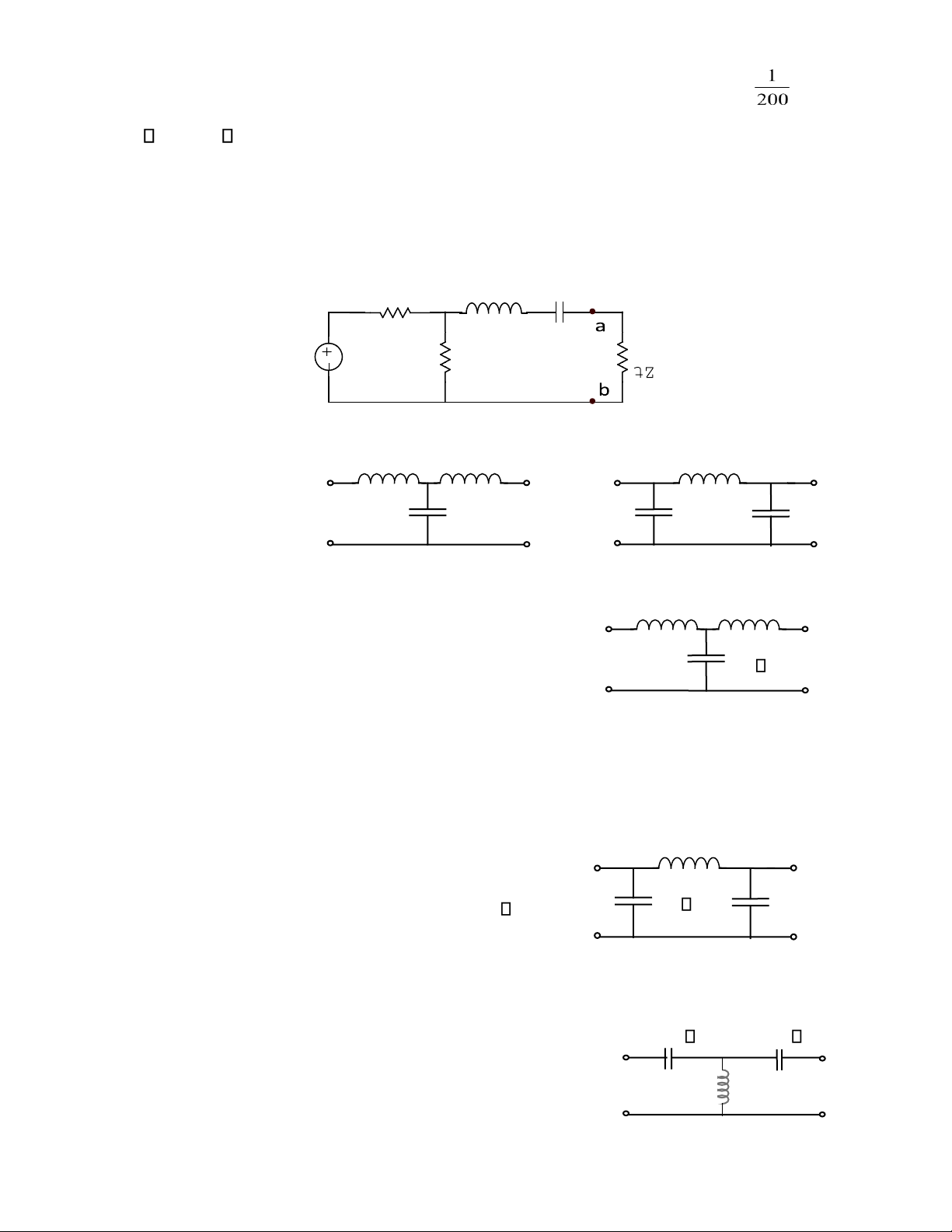

Câu hi 2.17: Cho mạch điện xác lập như hình vẽ với các số liệu: L=0,04H; C= F ;
R1=6 ; R2=12 ; e(t)=3sin100t V.
a. Tính các thông số của nguồn tương đương Thevenine hoặc Norton đối với mạng hai cực
ởbên trái cặp điểm ab.
b. Tìm công suất tác dụng lớn nhất mà Z
t
có thể đạt được. Giá trị của Z
t
khi đó ?
La/2 L /2 L
a
C /2
Hình 5-48
Câu hi 2.18: Cho khâu lọc như hình vẽ. Hãy xác định: 50mH 50mH
1. Tần số cắt của khâu lọc
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần
số 500Hz
3. Vẽ khâu lọc hình π tương ứng và điền trị số các thông số.
Câu hi 2.19: Cho khâu lọc như hình vẽ. Hãy xác định:
100mH
1. Tần số cắt của khâu lọc
2. Tính chất trở kháng đặc tính của khâu lọc tại tần số
0,1 F 500Hz
1. Tần số cắt của khâu lọc
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần
3. Vẽ khâu lọc hình T tương ứng và điền trị số các thông
số.
Câu hi 2.20: Cho khâu lọc như hình vẽ. Hãy xác định:
0,2 F
0,2 F
e(t)
L
R2
R1
C
a
C
b
b
C
b
/2
0
,
2
F
0
,
1
F
50
mH
lOMoARcPSD| 58736390
1. Tần
số cắt
của
khâu lọc
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần
số 5.10
3
Hz
3. Vẽ khâu lọc hình T tương ứng và điền trị số các thông số.

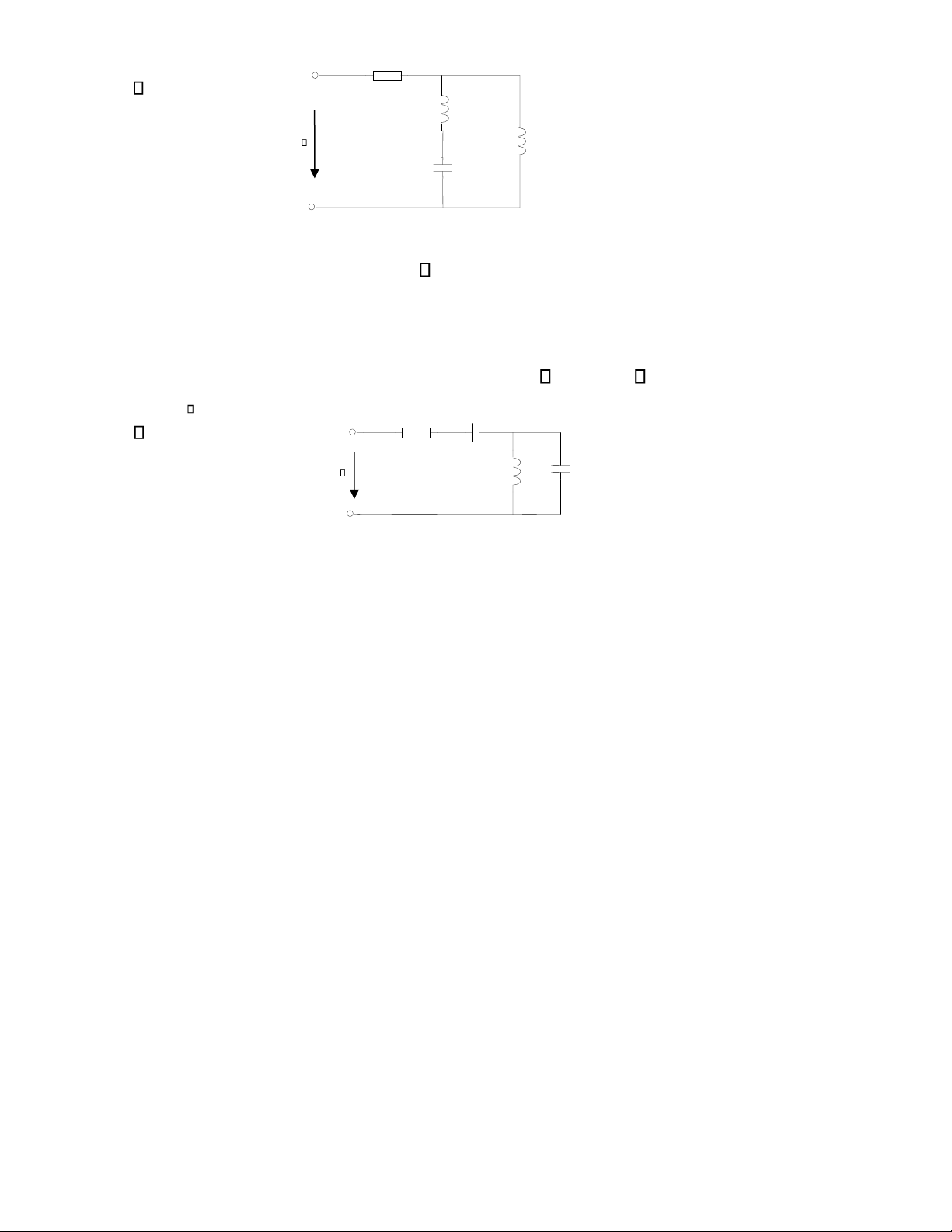

Câu hi 2.22: Cho mạch điện như hình vẽ. Biết R
0
=50 . L
0
=L
1
=0,1mH. C
1
=1 F
Um 50 2e j 6 R0 L0
C1
U
1. Xác định các tần số cộng hưởng trong mạch
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hi 2.23: Cho mạch điện như hình vẽ. Biết R=20 . L
1
=L
2
=0,1mH. C
3
=1 F.
R
1
. Xác định các tần số cộng hưởng
0i
trong mạch
2
. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
j
Câu hi 2.25: Cho mạch điện như hình vẽ. Biết R=20 . L
1
=0,1mH. C
1
=C
2
=1 F.
U

m
30e
18
3
. Xác định các tần số cộng hưởng
0i
trong mạch
số 5.10
3
Hz
3. Vẽ khâu lọc hình π tương ứng và điền trị số các thông số.
Câu hi 2.21: Cho khâu lọc như hình vẽ. Hãy xác định:
0,1 F
mH
100
100
mH
i
0
L1
U
.
C2
C1
L1
R
lOMoARcPSD| 58736390
1. Xác định các tần số cộng hưởng
0i
trong mạch
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hi 2.24: Cho mạch điện như hình vẽ. Biết R
0
=25 . C
0
=C
1
=1 F. L
1
=0,1mH.
C0
j
R0
3
2
10
j
m
e
U
U
L2
C1
L1
18
50
m
e
U
C1
U
L1
lOMoARcPSD| 58736390
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hi 2.26: Cho mạch điện xác lập một chiều như hình vẽ với các số liệu: R
1
=R
2
= 5 ; R
3
=
R
4
= 10 ; J
ng1
= 0,6A; E
ng4
= 60V. Hãy vận dụng phương pháp biến đổi tương đương
Thevenine tính dòng trong R
2
.
Câu hi 2.27: cho mạch điện như hình vẽ với các số liệu: R
1
= R
2
= 4 ; R
3
=R
4
= 2 . E
ng1
= 6V.
I
ng4
= 0,3A. Hãy vận dụng phương pháp biến đổi tương đương Norton tính dòng điện I
R2.
R1 R3
I
ng4
Câu hi 2.28 : Cho mạch điện xác lập như hình vẽ, biết: u(t) 12cos10
4
t (v);
R
1
R
3
R
4
10 ; R
5
5 ; L
1
L
5
1mH; C
2
10 F ;
Hãy vận dụng phương pháp biến đổi nguồn Thevenine tính dòng điện qua điện trở R
5
.
Câu hi 2.29: Cho mạch điện xác lập như hình vẽ với các số liệu: L=0,04H; R1=12 ;
R2=R3=6 ; e(t)=30sin100t V.
a. Tính các thông số của nguồn tương đương Thevenine hoặc Norton đối với mạng hai cực
ởbên trái cặp điểm ab.
b. Tìm công suất tác dụng lớn nhất mà Z
t
có thể đạt được. Giá trị của Z
t
khi đó ?
J
ng1
R
2
R
3
R
1
R
4
E
ng4
+
-
R
1
L
1
C
2
R
5
R
3
R
4
()
ut
L
5
R
4
R
2
E
ng1
+
lOMoARcPSD| 58736390
R1
L R3

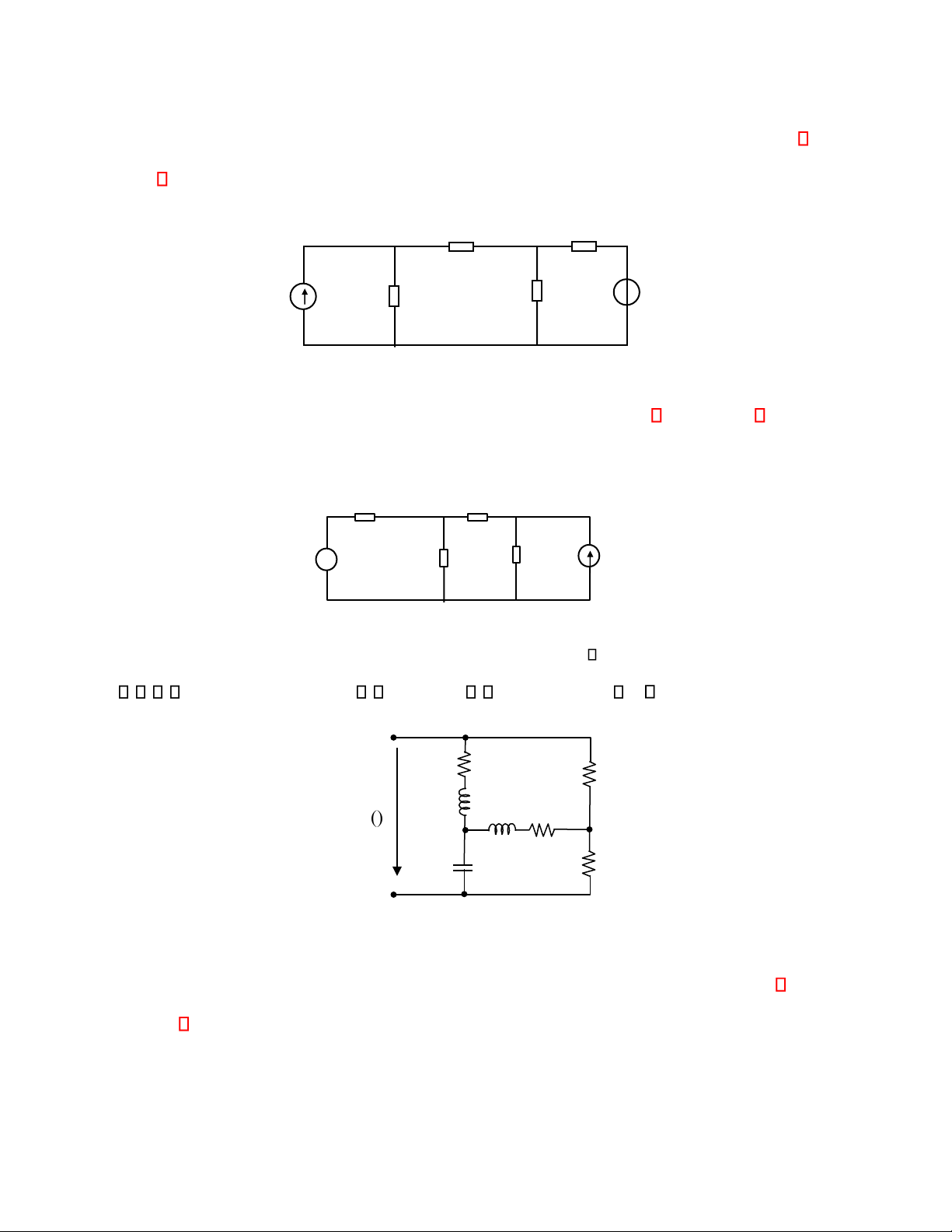

Câu hi 2.30: Tổng hợp hàm trở kháng : Z(p)
2p
p
2
2
2
10
p
p
20

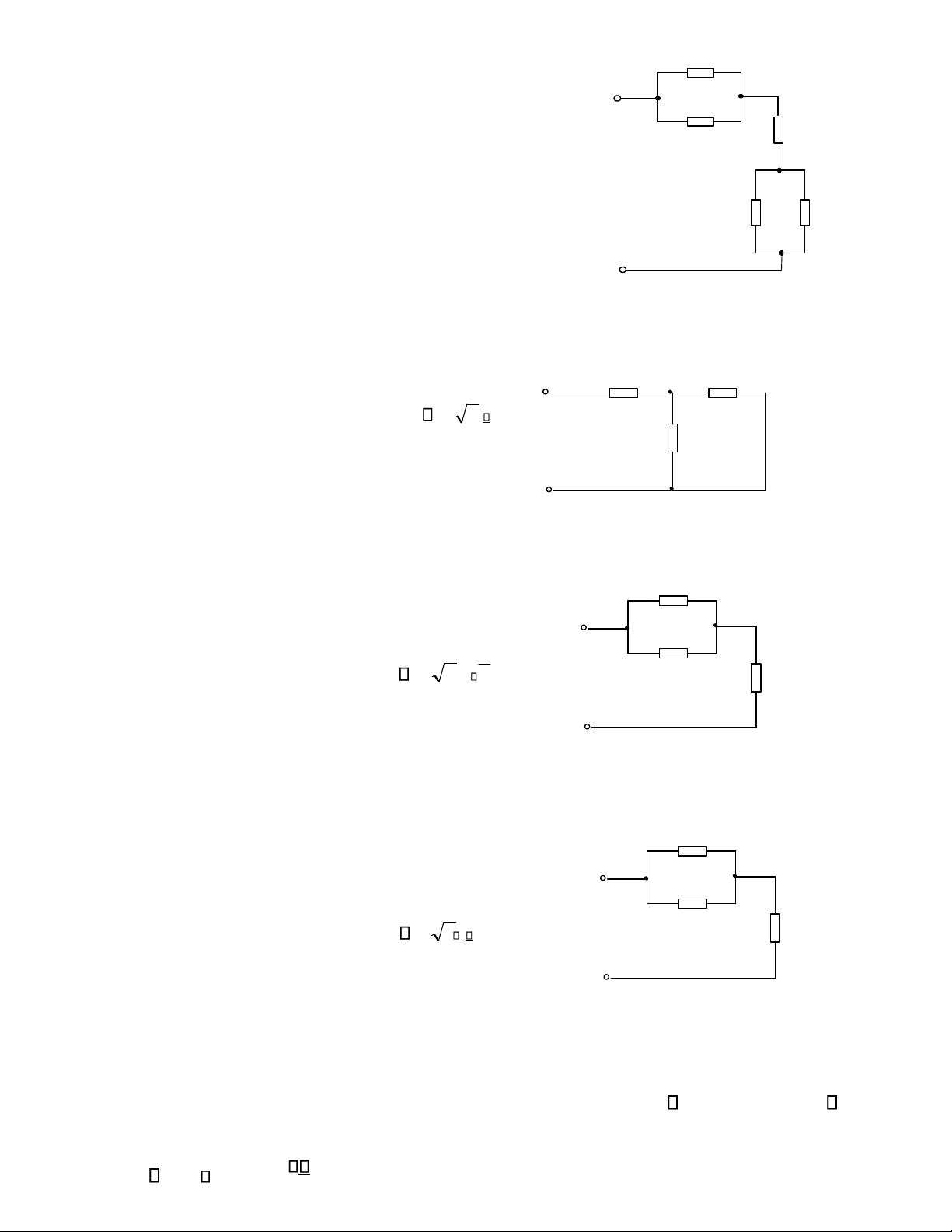

Câu hi 2.31: Tổng hợp hàm trở kháng : Z(p)
4p
2
p( p
4 p
8 )
32
Câu hi 2.32: Tổng hợp hàm trở
kháng : Z(p)
p
2
2 p
4 p
8
8
Câu hi 2.33: Tổng hợp hàm trở kháng : Z(p)
p
2
3 p
4 p
12
6
● Câu hi loại 3 điểm

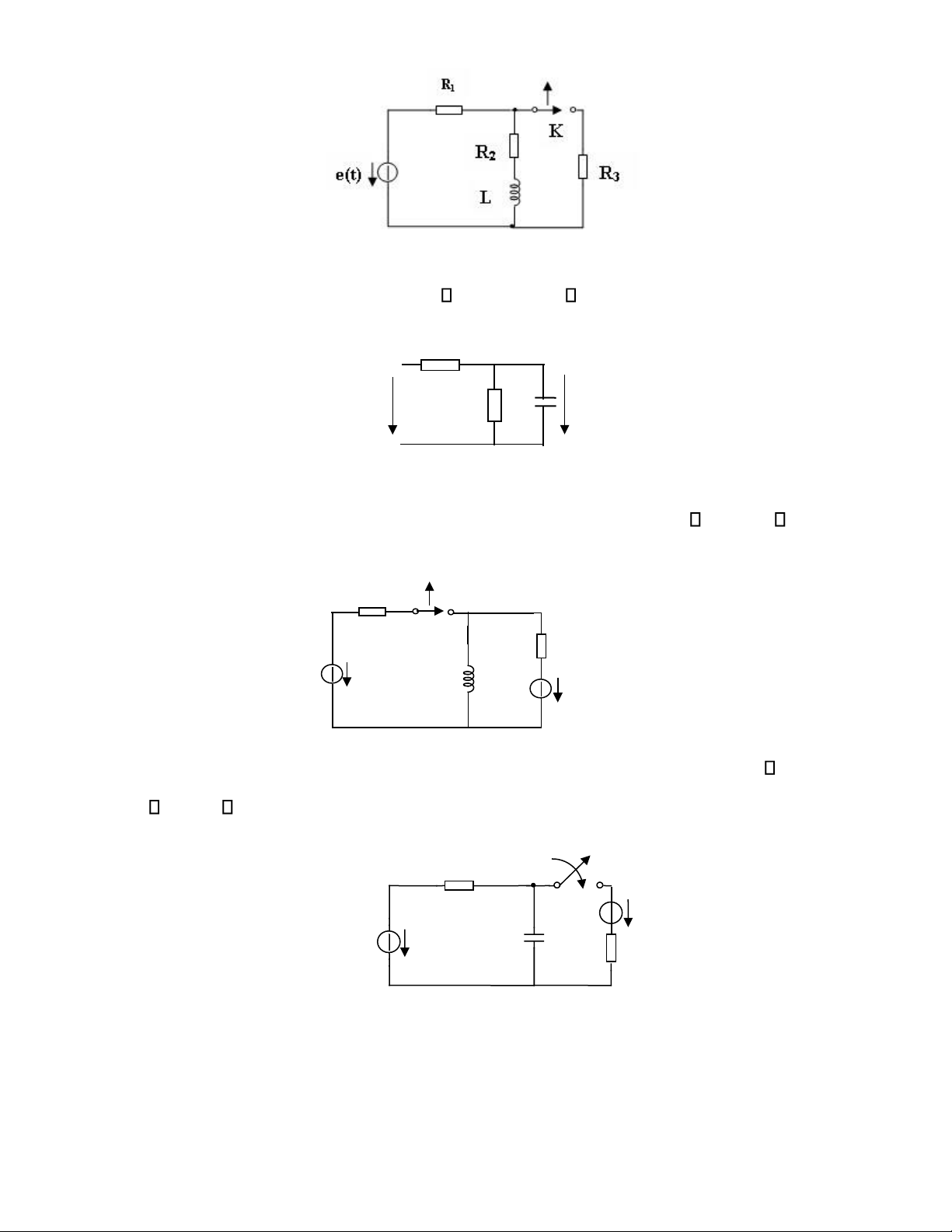

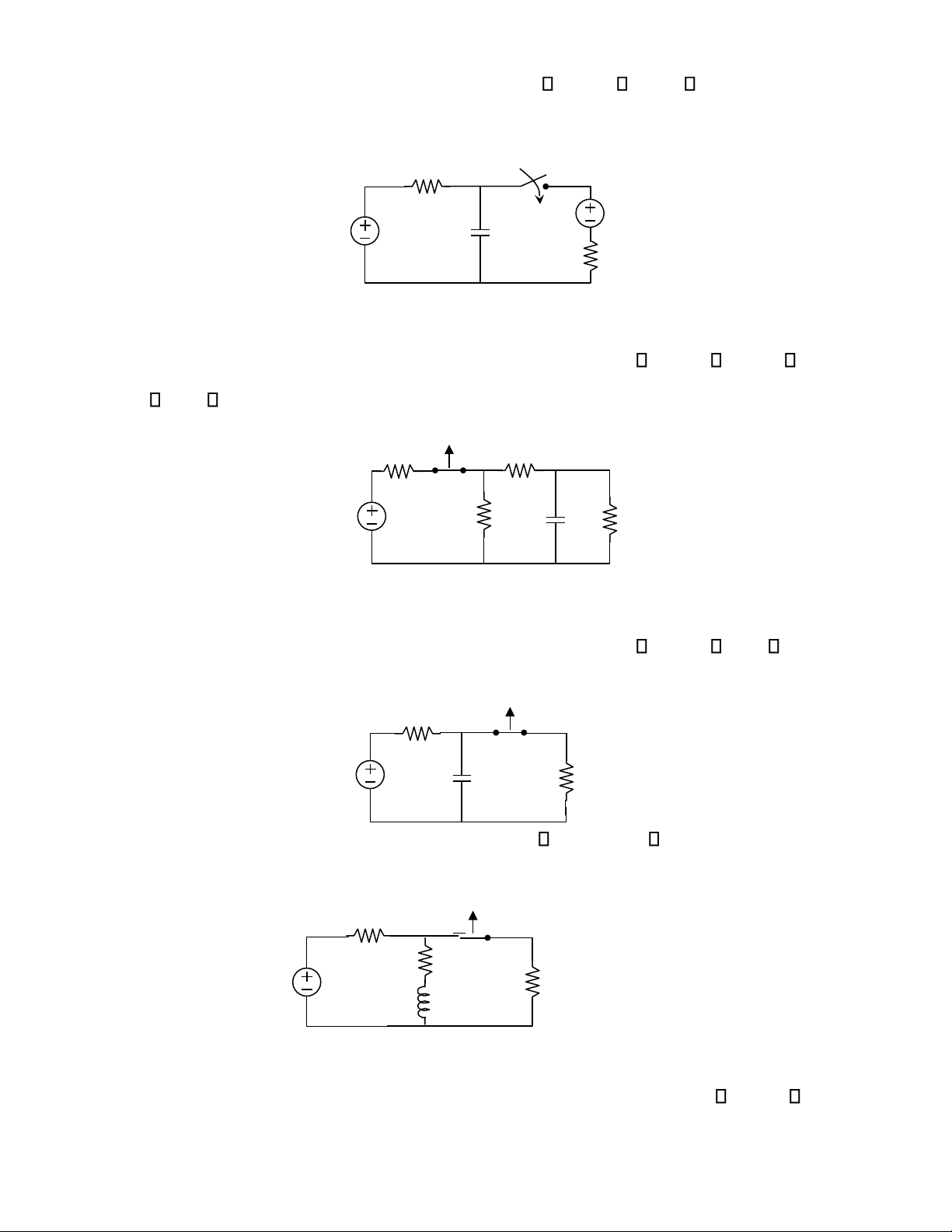

Câu hi 3.1: Cho mạch điện như hình vẽ. e(t)=50Vdc, C=1µF, R
1
=50 , R
2
=R
3
=100 . Ban
đầu K đóng. Giả sử tại thời điểm t=0, khóa K hở, hãy xác định U
C
(t) ? vẽ đồ thị U
C
(t) ?
Câu hi 3.2: Cho mạch điện như hình vẽ. e(t)=30Vdc, L=1mH, R
1
=5 , R
2
=R
3
=10 . Ban đầu
K đóng. Giả sử tại thời điểm t=0, khóa K hở, hãy xác định i
L
(t) ? vẽ i
L
(t) ?
e(t)
R2
lOMoARcPSD| 58736390
Câu hi 3.3 : Mạch điện hình vẽ với: C=1 F, R
1
=R
2
=100 . Xác định dạng quá độ của u
C
(t)?
e(t)=5.1(t) uC(t)
Câu hi 3.4: Cho mạch điện như hình vẽ. Biết e
1
(t)=e
2
(t)=20 Vdc; R
1
=5 ; R
2
=10 ; L=1
mH. Tại thời điểm t=0, ngắt khóa K. Hãy xác định i
L
(t) ? vẽ i
L
(t) ?
Câu hi 3.5: Cho mạch điện như hình vẽ. Biết e
1
(t)=15 Vdc; e
2
(t)=10 Vdc; R
1
=30 ;
R
2
=20 ; C=50 F.Tại thời điểm t=0, khóa K đóng, hãy xác định u
C
(t) ? vẽ đồ thị u
C
(t) ?
Câu hi 3.6: Cho mạch điện như hình vẽ. Biết e(t)=20Vdc; R
1
=R
2
=R
3
=R
4
= 3KΩ; C= 5μF.
Ban đầu khóa K đóng. Tại thời điểm t=0 khóa K ngắt, hãy xác định u
C
(t) ? vẽ đồ thị u
C
(t) ?
C
R1
R2
R
2
R
1
e
2
)
t
(
e
1
)
t
(
K
L
e
2
)
t
(
R
2
e
1
)
t
(
K
C
R
1
lOMoARcPSD| 58736390
Câu hi 3.7: Mạch điện hình vẽ với: L=10mH, R
1
=R
2
=100 . Xác định dạng quá độ của i
L
(t)
và u
L
(t) R1

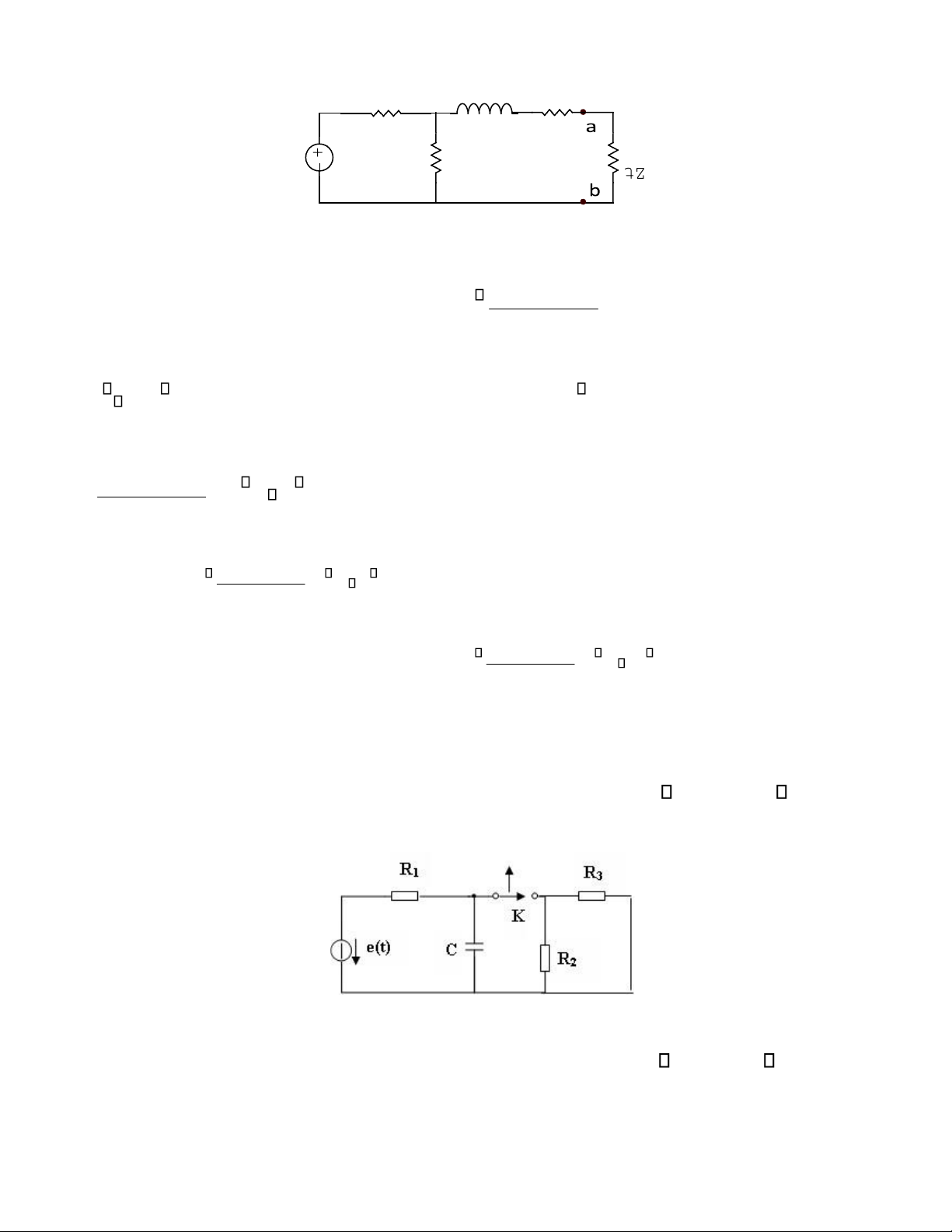

Câu hi 3.8: Cho mạch điện như hình vẽ, biết: R
1
=5 , R
2
= R
3
=10 , L=2mH, E=30Vdc. Tại
thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua cuộn dây.
Câu hi 3.9: Cho mạch điện như hình vẽ, biết: E=60Vdc, R
1
=5 , R
2
=R
3
=10 , C=0,1 F. Tại
thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C.
Câu hi 3.10: Cho mạch điện như hình vẽ, biết: E
1
=15Vdc, E
2
=2Vdc, R
1
=30 , R
2
=20 ,
C=2 F. Tại thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C.
e(t)
1
K
C
R
1
1
R
2
1
R
3
1
R
4
1
+
1
-
1
R2
e(t)=20.1(t)
L
t = 0
R
3
K
R
1
L
R
2
E
C
R
3
K
R
1
E
R
2
t = 0
t = 0
C
R
2
K
R
1
E
1
E
2
lOMoARcPSD| 58736390

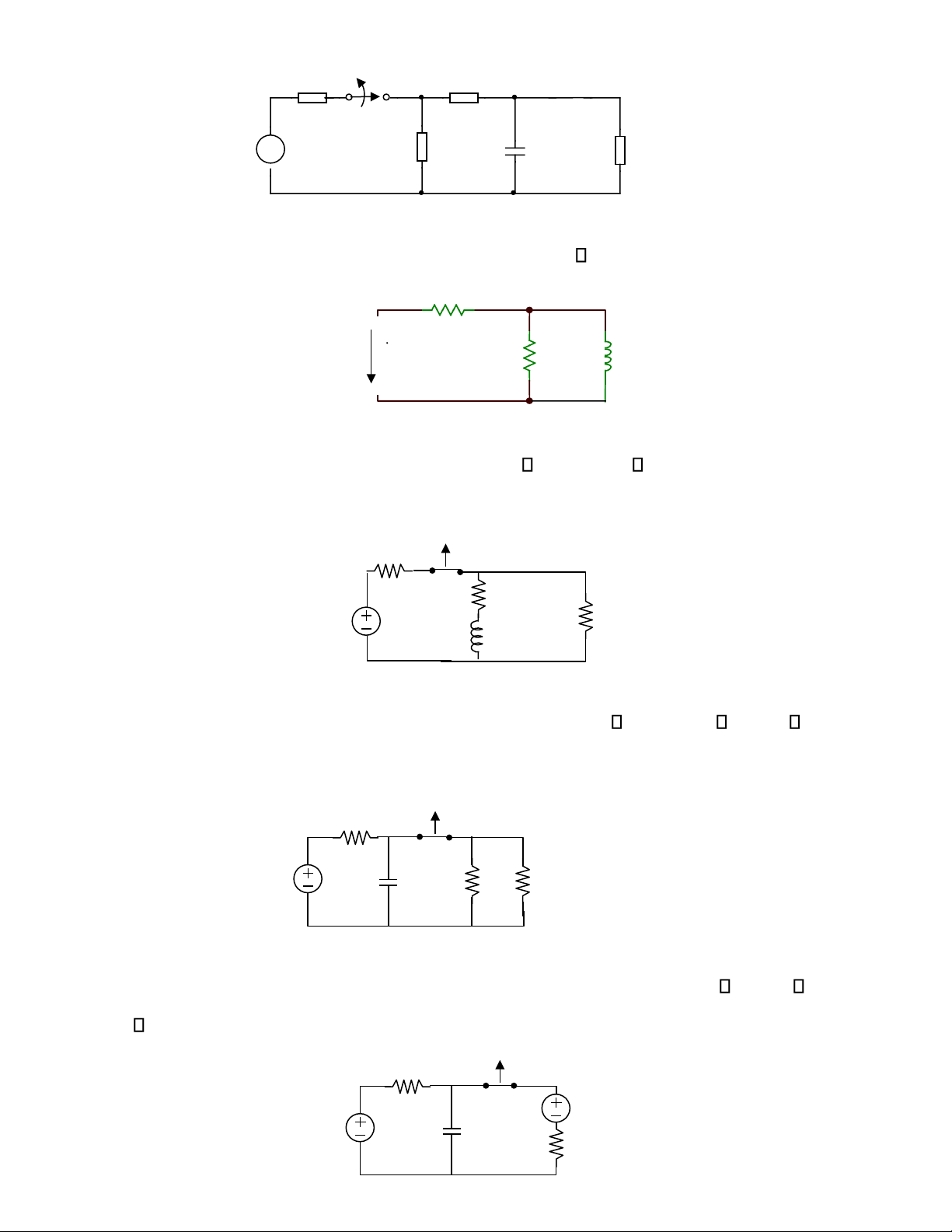

Câu hi 3.11: Cho mạch điện như hình vẽ, biết: R
1
=30 , R
2
=10 , C=40 F, E
1
=30Vdc,
E
2
=10Vdc. Tại thời điểm t=0 khóa K đóng, hãy xác định điện áp trên C.
Câu hi 3.12 : Cho mạch điện như hình vẽ, biết: E=80Vdc, R
1
=20 , R
2
=40 , R
3
=20 ,
R
4
=20 , C=5 F. Tại thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C.
Câu hi 3.13 : Cho mạch điện như hình vẽ, biết: E=30Vdc, R
1
=20 , R
2
=30 , C=5 F. Tại
thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C.
Câu hi 3.14 : Cho mạch điện như hình vẽ, biết: R
1
=5 , R
2
= R
3
=10 , L=1.5mH, E=50Vdc.
Tại thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua L.
Câu hi 3.15: Cho mạch điện như hình vẽ, biết: E
1
=5Vdc, E
2
=10Vdc, R
1
=5 , R
2
=10 ,
L=1mH. Tại thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua L.
R
2
K
E
1
R
1
t = 0
C
E
2
t = 0
C
R
2
K
R
1
R
3
R
4
E
t = 0
C
R
2
K
R
1
E
R
3
R
1
K
E
R
1
L
R
2
t = 0
lOMoARcPSD| 58736390

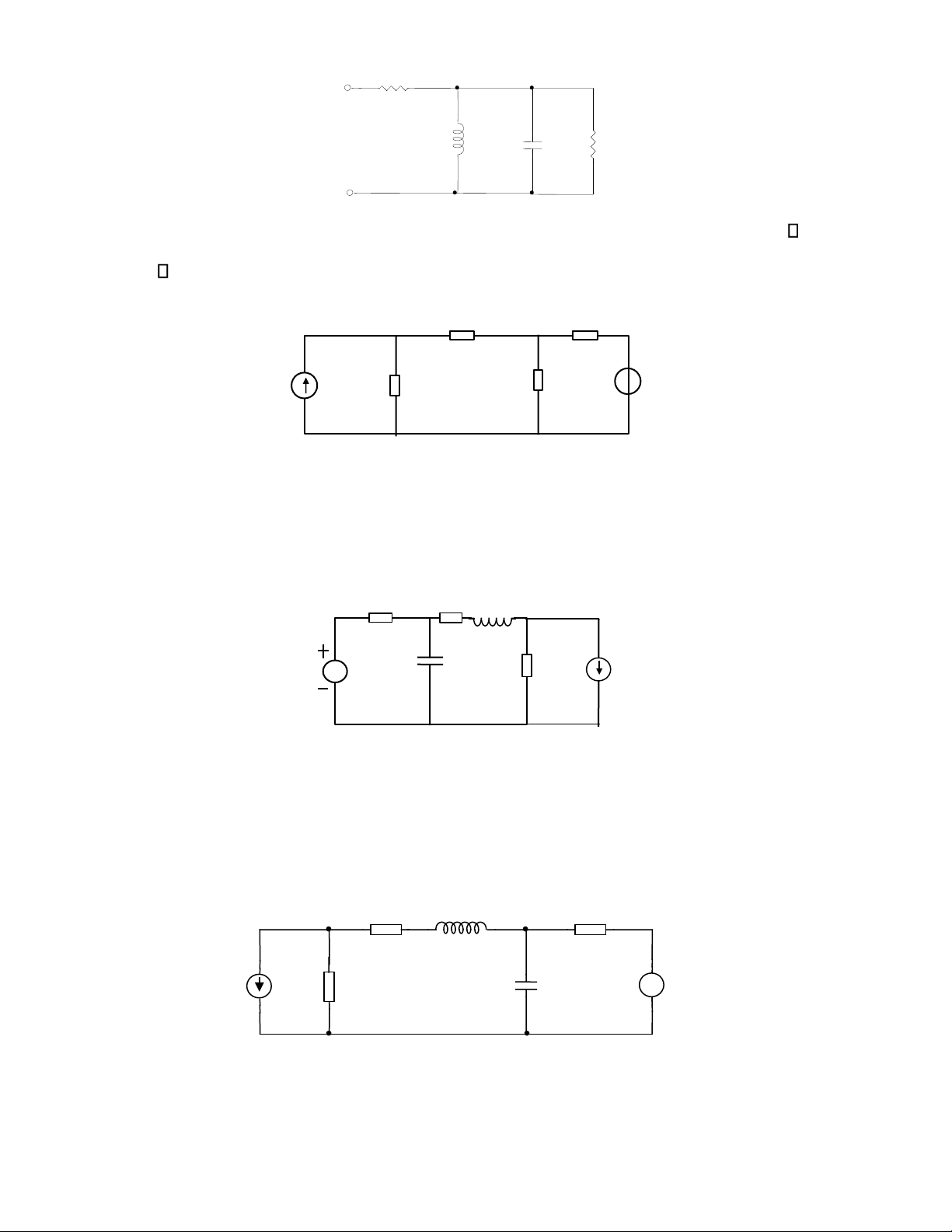

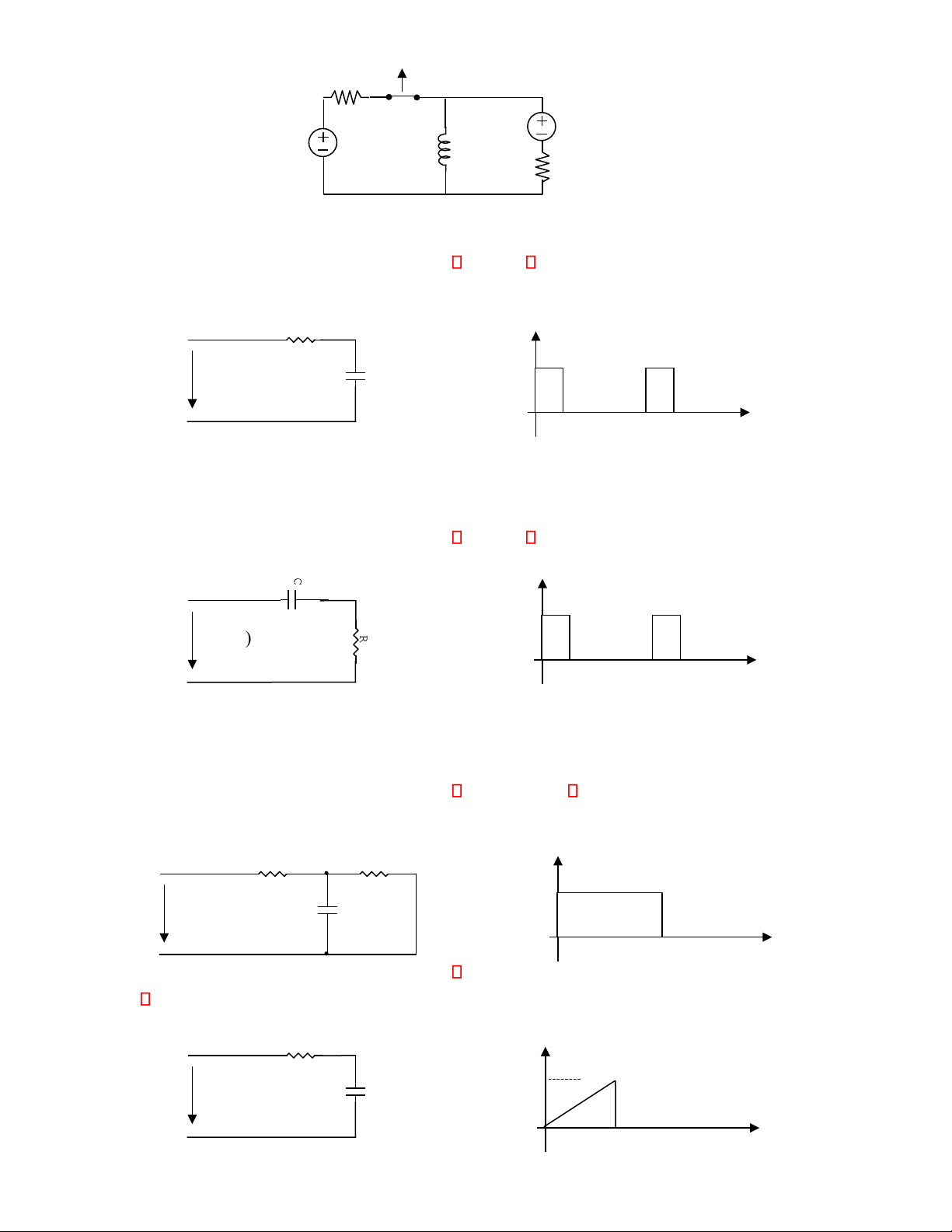

Câu hi 3.16: Mạch điện hình vẽ (a) có: C=1 F; R=10 , nguồn tuần hoàn e(t) như hình (b), với
t
x
=10ms. Xác định giá trị điện áp trên C.
R
C
Hình a
Câu hi 3.17: Mạch điện hình vẽ (a) có: C=1 F; R=10 , nguồn tuần hoàn e(t) như hình (b), với
t
x
=10ms. Xác định giá trị điện áp trên R.
Hình a Hình b
Câu hi 3.18: Mạch điện hình vẽ (a) có: C=2 F; R1=R2=10 , nguồn e(t) như hình (b), với
t
x
=100ms. Xác định giá trị điện áp trên C.
R1 R2
Hình (a)
Câu hi 3.19: Mạch điện hình vẽ (a) có: C=1 F;
R=10 , nguồn e(t) như hình (b), với t
x
=100ms. Xác định giá trị điện áp trên C.
R
1
C
0 Hình a
t = 0
R
2
K
R
1
L
E
1
E
2
1(
t).e(t
)
e(t)[V]
t(ms)
1
0
t
x
10
t
x
11
t
x
)
1(
t).e(t
e(t)[V]
t(ms)
2
0
t
x
10
t
x
11
t
x
Hình b
e(t)[V]
t(ms)
4
0
t
x
Hình (b)
C
1(
t).e(t
)
e(t)[V]
t(ms)
t
x
Hình b
1(
t).e(t
)
lOMoARcPSD| 58736390
Câu hi 3.20: Mạch điện hình vẽ (a) có: C=1 F; R=100 , nguồn e(t) như hình (b), với t
x
=100ms.
Xác định giá trị điện áp trên R.
● Câu hi loại 4 điểm

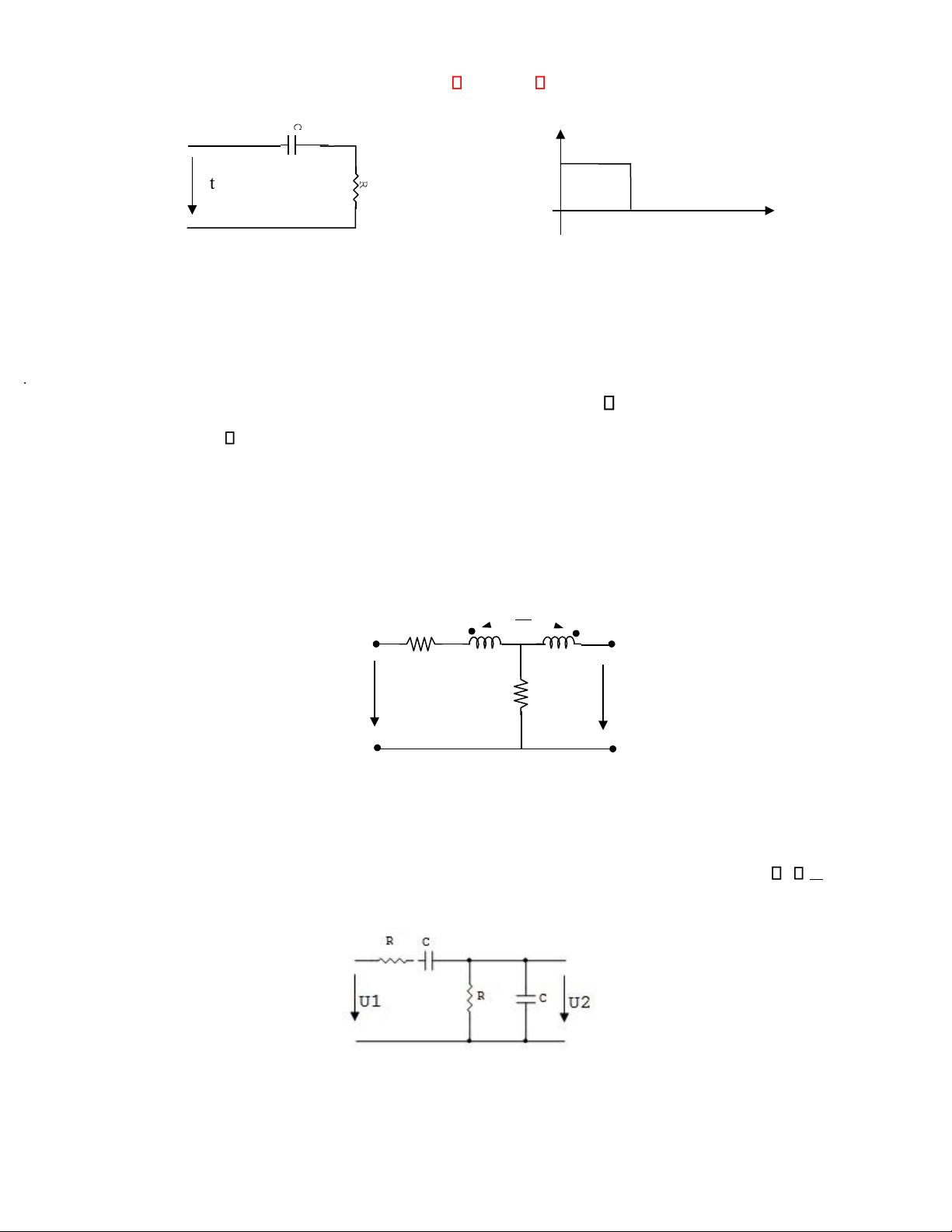

Câu hi 4.1: Mạng bốn cực (M4C) như hình vẽ, với R
1
=R
3
=1 ; L
1
=20mH; L
2
= 30mH;
M=10mH; u
1
(t) 20cos100t .
a. Ma trận thông số trở kháng hở mạch [Z] của M4C.
b. Các thông số của sơ đồ tương hình T của M4C.
c. Đáp ứng xác lập u
2
(t) khi đầu ra M4C hở tải.
Câu hi 4.2: Cho mạng bốn cực (M4C) hình vẽ:
a. Xác định ma trận tham số truyền đạt [Y] của M4C.
U
2
b. Khi đầu ra M4C hở mạch, vẽ định tính đặc tuyến hàm truyền đạt điện áp T( j ) . U
1
c. Nhận xét tính chất chọn lọc tần số của M4C.
Câu hi 4.3: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số y
ij
của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi đầu ra M4C hở tải.
t).e(t
)
1(
Hình a
e(t)[V]
t(ms)
20
0
t
x
Hình b
M
L
1
R
1
R
3
u
1
L
2
u
2
lOMoARcPSD| 58736390
C L
U
2
Câu hi 4.4: Cho M4C :
a. Tính ma trận [a
ij
].
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi M4C hở tải.
L
U
2

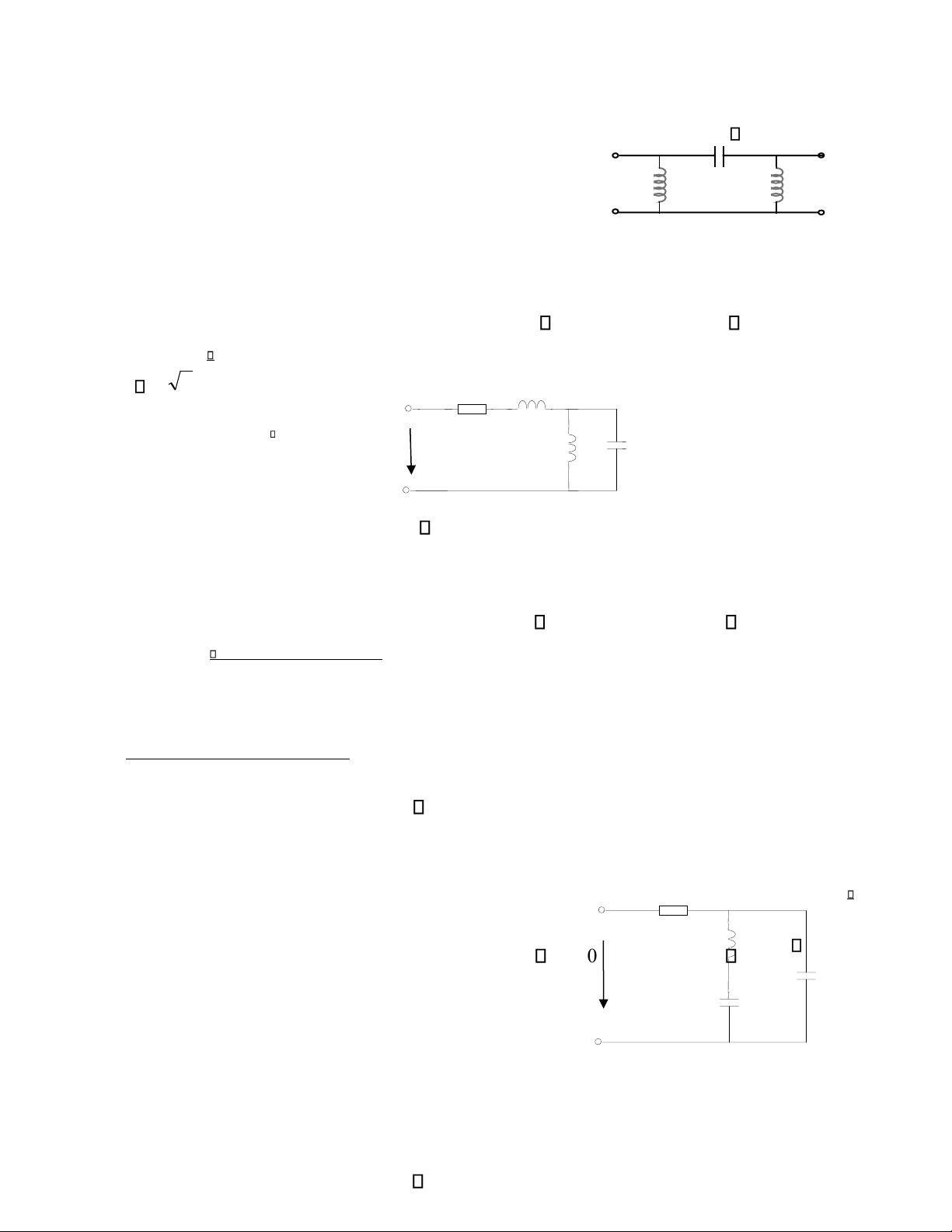

Câu hi 4.5: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số y
ij
của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi đầu ra M4C mắc Z
t
= R.
C
U
2

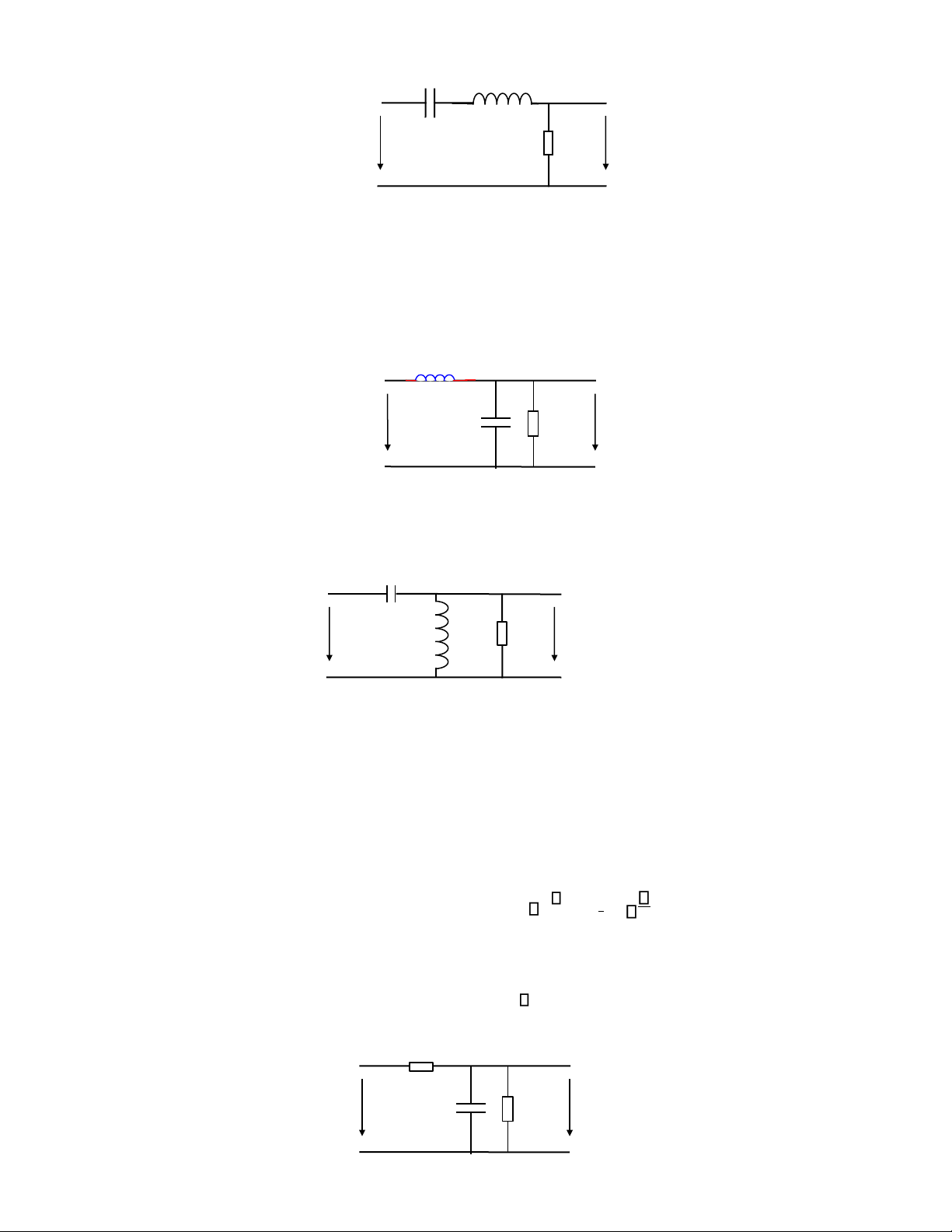

Câu hi 4.6: Cho M4C như hình vẽ
a. Xác định các thông số a
ij
của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp T( j )
U
U
1
2
(
(
j
j
)
)
khi đầu ra M4C có
Z
t
=R.
c. Vẫn với Z
t
=R. Tính đáp ứng quá độ u
2
(t) khi u
1
(t) 1(t) .
R
U
2
R
U
1
C
U
1
R
L
R
U
1
C
U
1
R
lOMoARcPSD| 58736390
Câu hi 4.7: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số y
ij
của M4C.
b. Vẽ định tính đặc tuyến của hàm truyền đạt điện áp T( j )
U
U
1
2
(
(
j
j
)
)
khi đầu ra
M4C có
Z
t
=R.
c. Với Z
t
=R, tính đáp ứng xác lập
U
2
khi
U
1
e
j
.
R1 R2
U2
Câu hi 4.8: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số y
ij
của M4C.
b. Vẽ định tính đặc tuyến của hàm truyền đạt điện áp T( j )
U
U
1
2
(
(
j
j
)
)
khi đầu ra M4C
có
Z
t
=R.
2
1
e
j
. L1 L2
c. Với Z
t
=R, tính đáp ứng xác lập U khi U
U
2
Câu hi 4.9: Cho bốn cực (M4C) như hình vẽ:
a. Tính các thông số z
ij
của M4C.
b. Điều kiện để mạng bốn cực (M4C) thoả mãn đối xứng về mặt điện.
Za Z
c
C
U1
R
U
1
lOMoARcPSD| 58736390
Câu hi 4.10: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số y
ij
của M4C.
b. Vẽ đặc tuyến biên độ tần số của hàm truyền đạt điện áp khi đầu ra M4C hở mạch tải.
Câu hi 4.11: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số z
ij
của M4C.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải.

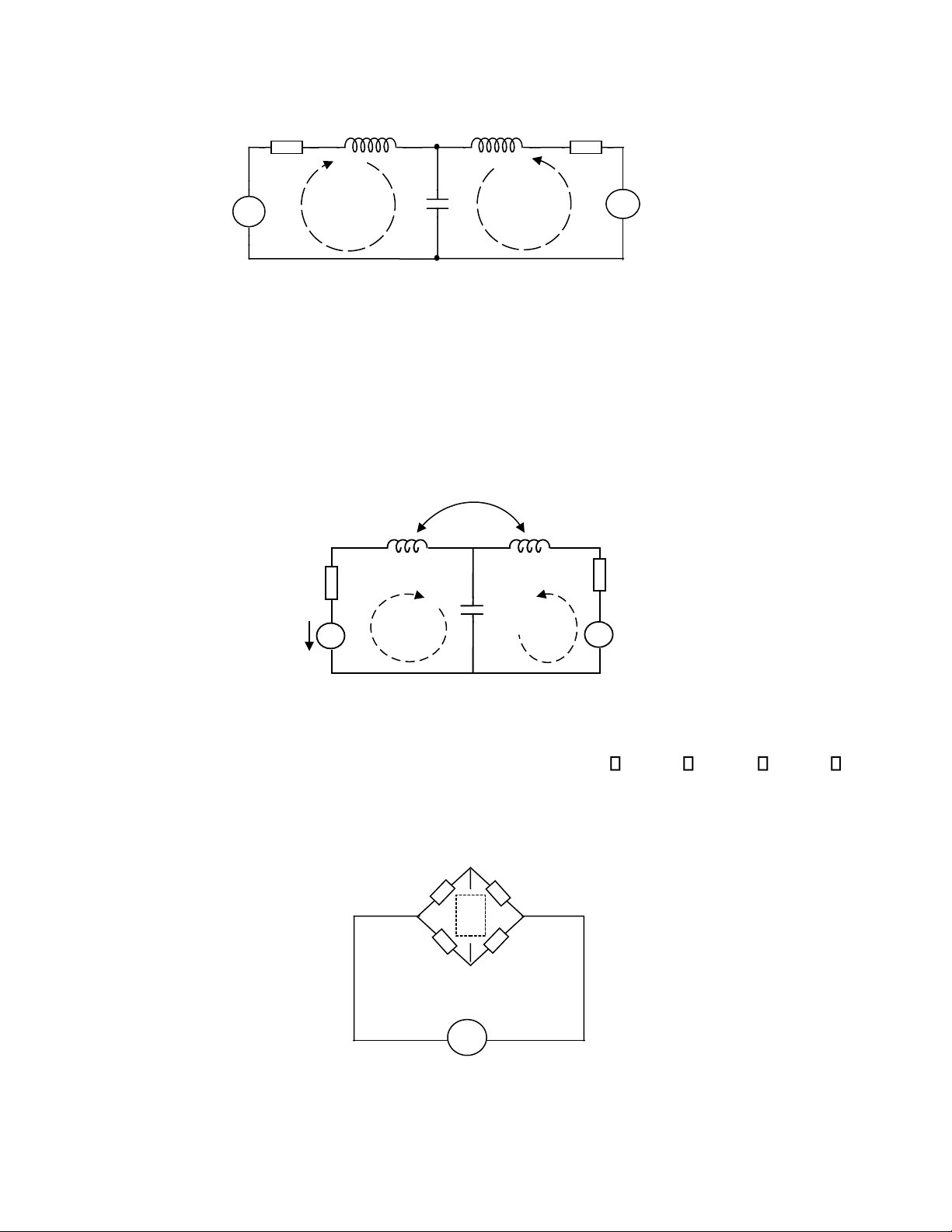

Câu hi 4.12: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số z
ij
.
b. Hãy xác định sơ đồ tương đương hình T của mạng bốn cực.
2
1
e
j
.
c. Với Z
t
=R, tính đáp ứng xác lập U khi U
Z
b
Z
d
U2
U1
C
L
R
R
C
U2
U1
L
R
R
lOMoARcPSD| 58736390
R1 M R2
u1 u2

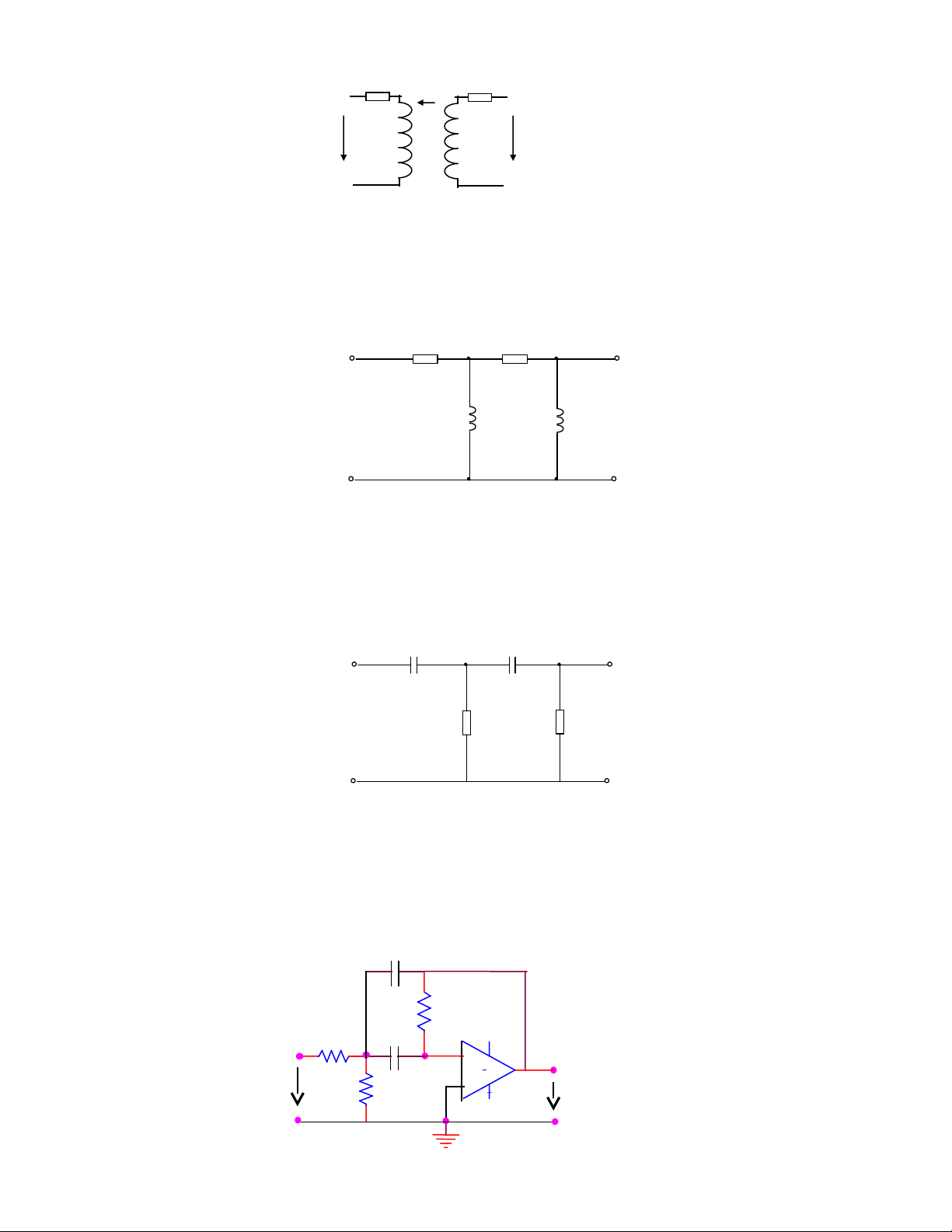

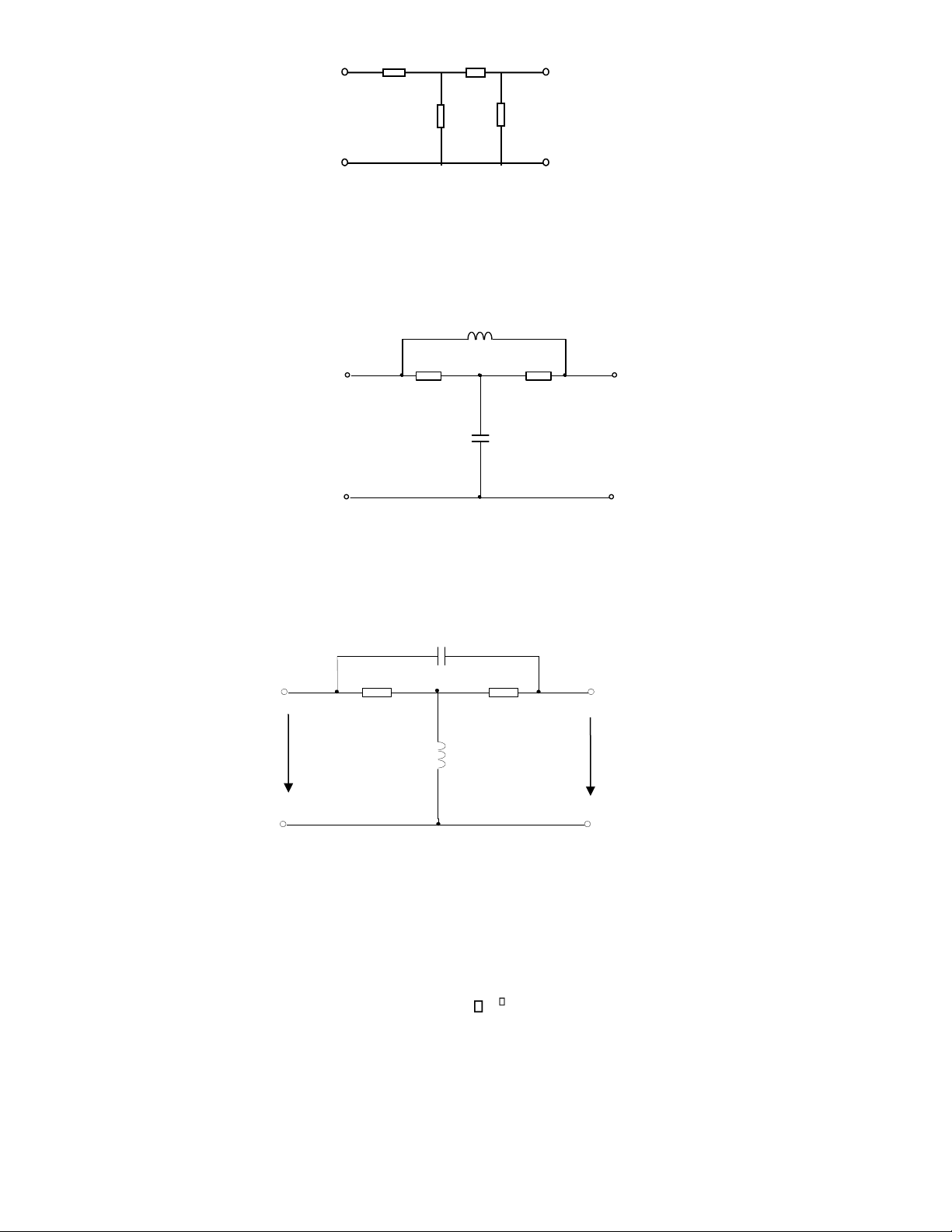

Câu hi 4.13: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số a
ij
.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải.

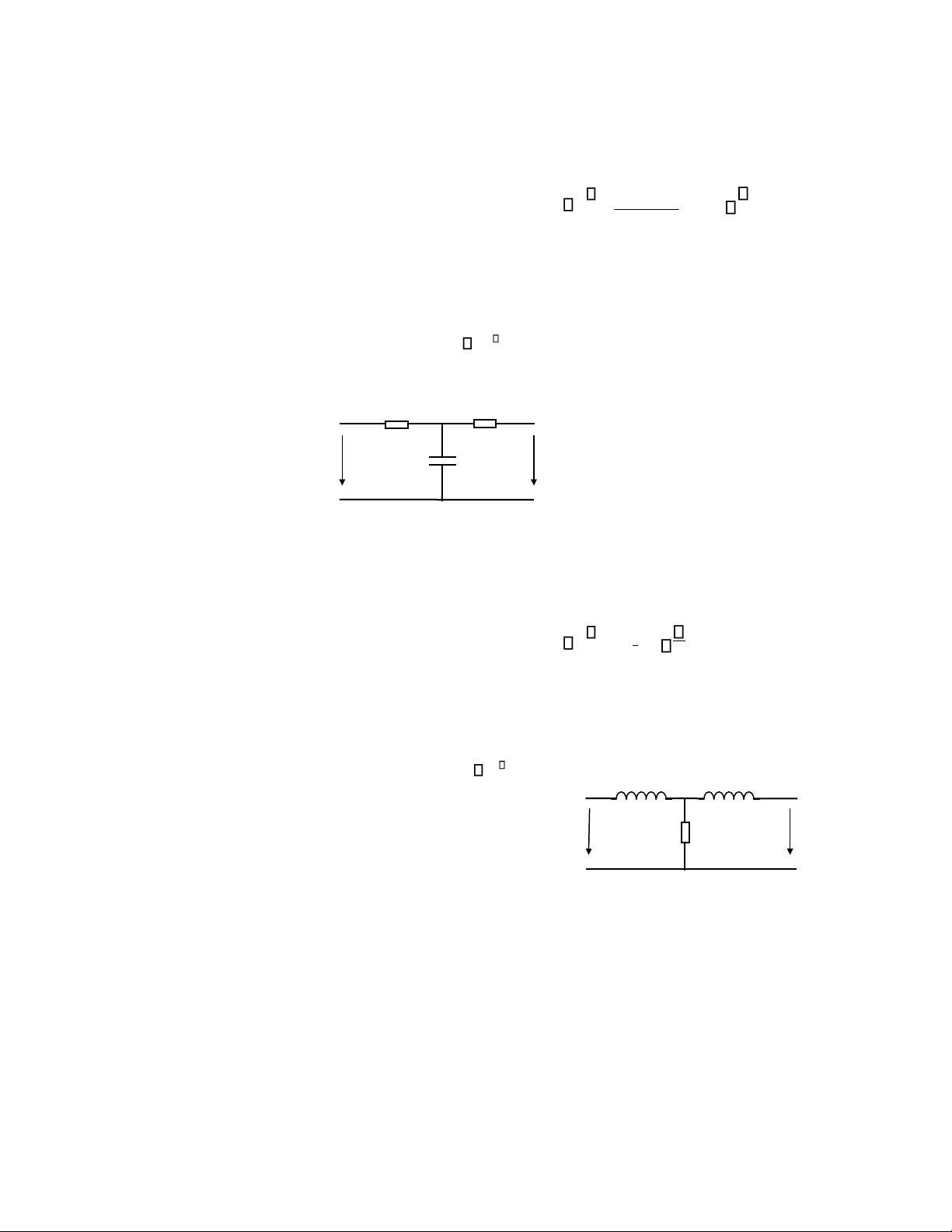

Câu hi 4.14: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số a
ij
.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải.
Câu hi 4.15: Cho khâu lọc tích cực như hình vẽ. Giả thiết vi mạch là lý tưởng và làm việc
ở chế độ tuyến tính.
a. Tính hàm truyền đạt điện áp của khâu lọc.
b. Vẽ đặc tuyến biên độ của khâu lọc và nhận xét.
L
2
L
1
*
*
.
U2
U1
L
L
R
R
U2
U1
C
C
R
R
E
-
E
+
R
U
1
U
2
C
C
R
R

Tài liệu khác của Học viện Công Nghệ Bưu Chính Viễn Thông

Preview text:

lOMoAR cPSD| 58736390
HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG
KHOA: Kỹ thuật Điện tử
NGÂN HÀNG CÂU HỎI THI TỰ LUẬN
Tên học phần: LÝ THUYẾT MẠCH
Mã học phần: ELE1318
Ngành đào tạo : Điện tử- viễn thông, Điện- điện tử
Trình độ đào tạo: Đại học.
1. Ngân hàng câu hỏi thi:
● Câu hỏi loại 1 điểm
Câu hỏi 1.1: Có thể viết được bao nhiêu phương trình độc lập từ các định luật Kirchhoff
theo số nút và số nhánh của mạch ?
Câu hỏi 1.2: Khái niệm về tính chất tuyến tính, bất biến, nhân quả của mạch điện.
Câu hỏi 1.3: Các sơ đồ tương đương của nguồn điện trong Lý thuyết mạch.
Câu hỏi 1.4: Hãy nêu khái niệm về thông số tác động và thụ động của mạch.
Câu hỏi 1.5: Các loại công suất. Điều kiện để truyền đạt công suất tác dụng lớn nhất trên tải.
Câu hỏi 1.6: Hãy nêu ý nghĩa của phép biến đổi Laplace trong phân tích mạch. Minh họa.
Câu hỏi 1.7: Hãy nêu khái niệm về quá trình quá độ trong mạch điện. Phương pháp giải mạch quá độ.
Câu hỏi 1.8: Với các mạch điện nhân quả và ổn định, có thể tính toán trực tiếp đáp ứng tần
số H( j ) từ hàm truyền đạt H(p) bằng cách nào? Minh họa.
Câu hỏi 1.9: Các điểm cực của hàm truyền đạt H(p) của mạch có điều kiện gì để mạch điện
thực sự ổn định ? Minh họa.
Câu hỏi 1.10: Mạng bốn cực có chứa diode là loại M4C gì? Mạng bốn cực có chứa transistor
hoặc bộ KĐTT là loại M4C gì?
Câu hỏi 1.11: Mạng bốn cực tuyến tính, tương hỗ, thụ động có thể khai triển thành những sơ đồ tương đương nào? lOMoAR cPSD| 58736390
Câu hỏi 1.12: Mạng bốn cực tuyến tính, tương hỗ, thụ động và đối xứng có thể khai triển
thành những sơ đồ tương đương nào?
Câu hỏi 1.13: Các loại mạch lọc. Căn cứ nào để xác định bậc của một khâu lọc.
Câu hỏi 1.14: Mạch điện có ghép hỗ cảm có thể giải bằng những phương pháp nào?
Câu hỏi 1.15: Mạch điện có chứa nguồn dòng có thể giải bằng những phương pháp nào?
Câu hỏi 1.16: Sự khác nhau cơ bản của bài toán phân tích và tổng hợp mạch?
Câu hỏi 1.17: Đặc điểm khâu phối hợp trở kháng ? Minh họa một ứng dụng của khâu PHTK thụ động?
Câu hỏi 1.18: Công thức tính cặp trở kháng đặc tính của M4C ? Cặp trở kháng này có đặc tính gì ?
Câu hỏi 1.19: Trong miền tần số, mạng một cửa thụ động không nguồn có thể khai triển
thành những sơ đồ tương đương nào ? Nêu thí dụ minh họa ?
Câu hỏi 1.20: Điều kiện để sự tổng hợp một hàm mạng một cửa thụ động có thể thực hiện
được về mặt vật lý ?
Câu hỏi 1.21: Nguyên tắc cơ bản để tổng hợp mạng một cửa thụ động? Minh họa ?
Câu hỏi 1.22: Một hệ thống muốn thực hiện về mặt vật lý phải thỏa mãn điều kiện gì ?
● Câu hỏi loại 2 điểm
Câu hỏi 2.1: Cho đoạn mạch ab như hình vẽ. Biết r1=1 , r2=6 , r3=12 , XC1=9 , XL2=6 , j X 6
L3=12 . Điện áp tác động có biên độ phức: Uabm 20 2e
a. Xác định trở kháng tương đương của đoạn mạch
b. Xác định biểu thức Uab(t), ir1(t), ir2(t), ir3(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hỏi 2.2: Cho mạch điện như hình vẽ. Dòng
điện có biên độ phức: 
I abm 20 2e j 6 Y1 lOMoAR cPSD| 58736390
Y1=1+2j (S); Y2=1-2j (S); Z3=j (Ω); Y4=1+j (S); Y5=1-j (S)
a. Xác định trở kháng tương đương của đoạn mạch a Y 2 Z 3
b. Xác định Uab, IY4 ,IY5 và viết biểu thức thời
gian của uab(t), iab(t), iY4(t), iY5(t)? Y 4 Y 5
c. Xác định công suất tác dụng trên đoạn mạchab ? b
Câu hỏi 2.3 : Cho mạch điện như hình vẽ:
Y1=2j (S); Y2=1+j (S); Y3=1-j (S); a Y1 Y3
Điện áp tác động có biên độ phức: Uabm 6 2.e j 3 Y2
a. Xác định trở kháng tương đương của đoạn mạch b
b. Xác định biểu thức Uab(t), iy1(t), iy2(t), iy3(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hỏi 2.4: Cho mạch điện như hình vẽ: Y1
Y1=1+j (S); Y2=1-j (S); Z3=1,5-2j (Ω). a Y2
Điện áp có biên độ phức: Uabm 6 2.e j12 Z3 b
a. Xác định trở kháng tương đương của đoạn mạch Zab
b. Xác định biểu thức Uab(t), iy1(t), iy2(t), iZ3(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hỏi 2.5: Cho mạch điện như hình vẽ: Z1
Z1=6+6j (Ω); Z2=3+3j (Ω); Z3=1-5j (Ω). a Z2
Điện áp có biên độ phức Uabm 6 2.e j 3 Z3 b
a. Xác định trở kháng tương đương của đoạn mạch Zab
b. Xác định biểu thức Uab(t), iZ1(t), iZ2(t), iZ3(t)
c. Xác định công suất tác dụng trên đoạn mạch.
Câu hỏi 2.6: Cho mạch điện ở chế độ xác lập như hình vẽ. Biết R1=10 . L2=0.1mH. C3=1 F.
C4=40 . u(t) 10cos(105t
) (V). Hãy viết biểu thức thời gian dòng trong các nhánh. 6 lOMoAR cPSD| 58736390 R1 u(t) L2 C3 R4
Câu hỏi 2.7: Cho mạch điện xác lập một chiều như hình vẽ với các số liệu: R1=R2= 5 ; R3=
R4 = 10 ; Jng1= 0,3A; Eng4= 60V. Hãy tính dòng điện trong R2 và R3 theo nguyên lý xếp chồng. R R 2 4 + J R E ng1 R 3 ng4 1 -
Câu hỏi 2.8: Cho mạch điện xác lập hình vẽ.
a. Thành lập hệ phương trình điện áp nút cho mạch.
b. Viết biểu thức dòng điện qua các nhánh. R R 1 3 X L3 A B X E C2 R 4 ng1 J ng4 0
Câu hỏi 2.9: Cho mạch điện xác lập hình vẽ.
a. Thành lập hệ phương trình điện áp nút cho mạch. b. Viết biểu thức dòng điện R qua các A 2 L2 B 4 nhánh của mạch.X R - R Câu hỏi J 1 X C3 E ng1 ng4 2.10: Cho mạch + điện xác lập như hình vẽ, O chọn chiều dòng điện trong các vòng như hình vẽ.
a. Hãy viết hệ phương trình dòng điện vòng ? lOMoAR cPSD| 58736390
b. Viết biểu thức dòng điện qua các nhánh. R X X L1 1 L2 R 2 + + I I V1 X E 2 V2 E 1 C3
Câu hỏi 2.11: Cho mạch điện xác lập như hình vẽ, chọn chiều dòng điện trong các vòng như hình vẽ.
a. Hãy viết hệ phương trình dòng điện vòng ?
b. Viết biểu thức dòng điện qua các nhánh của mạch ? X M * * X R R L1 X L2 1 2 + X + C II E + V2 1 I V1 E 2 -
Câu hỏi 2.12: Cho mạch điện như hình vẽ. Biết E=10V, Z1=10 , Z2=20 =Z4=10 , Z3=50 ,
1. Hãy xác định mạch Thevenin tương đương ứng với cặp điểm nối tải a, b
2. Xác định điều kiện của tải ZL để công suất truyền đạt trên tải là lớn nhất a Z Z 1 2 Tải Z Z 4 3 b E + -
Câu hỏi 2.13: Cho mạch điện như hình vẽ.
a. Xác định nguồn Thevenin tương đương bên trái cặp điểm a, b lOMoAR cPSD| 58736390
b. Xác định giá trị tải RL để công suất trên tải đạt giá trị lớn nhất, tìm công suất lớn nhất đó.
Câu hỏi 2.14: Xác định nguồn Norton đương đương của mạng ab như hình vẽ. Tính công
suất lớn nhất mà mạng này có thể cấp cho tải; chỉ rõ giá trị của tải khi đó.
Câu hỏi 2.15: Cho mạch điện như hình vẽ. Biết R1=R4=1 . X2=X3=1 . E ng1 5e j0o
J ng4 10e j 2 . =10rad/s. Hãy viết biểu thức iab(t) sử dụng phương pháp nguồn tương đương. - jX 3 R1 a b Eng1 jX2 R4 Jng4
Câu hỏi 2.16: Cho mạch điện như hình vẽ. Biết R1=R4=1 . X2=X3=1 . E ng1 10e j0o
J ng4 5e j 2 . =10rad/s. Hãy viết biểu thức iab(t) sử dụng phương pháp nguồn xếp chồng - jX 3 R1 a b Eng1 jX2 R4 Jng4 lOMoAR cPSD| 58736390
Câu hỏi 2.17: Cho mạch điện xác lập như hình vẽ với các số liệu: L=0,04H; C= F ;
R1=6 ; R2=12 ; e(t)=3sin100t V.
a. Tính các thông số của nguồn tương đương Thevenine hoặc Norton đối với mạng hai cực
ởbên trái cặp điểm ab.
b. Tìm công suất tác dụng lớn nhất mà Zt có thể đạt được. Giá trị của Zt khi đó ? L R1 C e(t) R2 La/2 L /2 La a C C b b /2 b C /2 Hình 5-48
Câu hỏi 2.18: Cho khâu lọc như hình vẽ. Hãy xác định: 50mH 50mH
1. Tần số cắt của khâu lọc 0 , 2 F
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần số 500Hz
3. Vẽ khâu lọc hình π tương ứng và điền trị số các thông số.
Câu hỏi 2.19: Cho khâu lọc như hình vẽ. Hãy xác định: 100mH
1. Tần số cắt của khâu lọc
2. Tính chất trở kháng đặc tính của khâu lọc tại tần số 0,1 F 500Hz 0 , 1 F
3. Vẽ khâu lọc hình T tương ứng và điền trị số các thông số.
Câu hỏi 2.20: Cho khâu lọc như hình vẽ. Hãy xác định: 0,2 F 0,2 F
1. Tần số cắt của khâu lọc 50 mH
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần lOMoAR cPSD| 58736390 số 5.103 Hz
3. Vẽ khâu lọc hình π tương ứng và điền trị số các thông số. 1. Tần số cắt
Câu hỏi 2.21: Cho khâu lọc như hình vẽ. Hãy xác định: 0,1 Fcủa khâu lọc
2. Tính chất của trở kháng đặc tính của khâu lọc tại tần 100 mH mH 100 số 5.103 Hz
3. Vẽ khâu lọc hình T tương ứng và điền trị số các thông số.
Câu hỏi 2.22: Cho mạch điện như hình vẽ. Biết R0=50 . L0=L1=0,1mH. C1=1 F
Um 50 2e j 6 R0 L0 C1 L1 i 0 U
1. Xác định các tần số cộng hưởng trong mạch
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hỏi 2.23: Cho mạch điện như hình vẽ. Biết R=20 . L1=L2=0,1mH. C3=1 F. R
1 . Xác định các tần số cộng hưởng 0i trong mạch
2 . Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch. R j L1
Câu hỏi 2.25: Cho mạch điện như hình vẽ. Biết R=20 . L U 30e . m 18 1=0,1mH. C1=C2=1 F. U C2 C1
3 . Xác định các tần số cộng hưởng 0i trong mạch lOMoAR cPSD| 58736390 j  3 U 10 2 m e L1 L2 U C1
1. Xác định các tần số cộng hưởng 0i trong mạch
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hỏi 2.24: Cho mạch điện như hình vẽ. Biết R0=25 . C0=C1=1 F. L1=0,1mH. C0  18 U 50 e m C1 L1 U j R0 lOMoAR cPSD| 58736390
2. Tại các tần số cộng hưởng, hãy xác định dòng điện qua các phần tử của mạch.
Câu hỏi 2.26: Cho mạch điện xác lập một chiều như hình vẽ với các số liệu: R1=R2= 5 ; R3=
R4 = 10 ; Jng1= 0,6A; Eng4= 60V. Hãy vận dụng phương pháp biến đổi tương đương
Thevenine tính dòng trong R2. R R 2 4 + J R E ng1 R 3 ng4 1 -
Câu hỏi 2.27: cho mạch điện như hình vẽ với các số liệu: R1= R2= 4 ; R3=R4 = 2 . Eng1 = 6V.
Ing4= 0,3A. Hãy vận dụng phương pháp biến đổi tương đương Norton tính dòng điện IR2. R1 R3 + R R E 4 2 ng1 I ng4
Câu hỏi 2.28 : Cho mạch điện xác lập như hình vẽ, biết: u(t) 12cos104t (v); R1 R3 R4 10 ; R5 5 ; L1 L5
1mH; C2 10 F ;
Hãy vận dụng phương pháp biến đổi nguồn Thevenine tính dòng điện qua điện trở R5. R 1 R 3 L 1 () ut L R 5 5 R C 4 2
Câu hỏi 2.29: Cho mạch điện xác lập như hình vẽ với các số liệu: L=0,04H; R1=12 ; R2=R3=6 ; e(t)=30sin100t V.
a. Tính các thông số của nguồn tương đương Thevenine hoặc Norton đối với mạng hai cực
ởbên trái cặp điểm ab.
b. Tìm công suất tác dụng lớn nhất mà Zt có thể đạt được. Giá trị của Zt khi đó ? lOMoAR cPSD| 58736390 R1 L R3 e(t) R2
Câu hỏi 2.30: Tổng hợp hàm trở kháng : 2p Z(p) p2 2 p 20 2 10 p
Câu hỏi 2.31: Tổng hợp hàm trở kháng : Z(p) 4p 4 p 32 2p( p 8 )
Câu hỏi 2.32: Tổng hợp hàm trở kháng : Z(p)
p22 p4 p 8 8
Câu hỏi 2.33: Tổng hợp hàm trở kháng : Z(p)
p23 p4 p 6 12
● Câu hỏi loại 3 điểm
Câu hỏi 3.1: Cho mạch điện như hình vẽ. e(t)=50Vdc, C=1µF, R1=50 , R2=R3=100 . Ban
đầu K đóng. Giả sử tại thời điểm t=0, khóa K hở, hãy xác định UC(t) ? vẽ đồ thị UC(t) ?
Câu hỏi 3.2: Cho mạch điện như hình vẽ. e(t)=30Vdc, L=1mH, R1=5 , R2=R3=10 . Ban đầu
K đóng. Giả sử tại thời điểm t=0, khóa K hở, hãy xác định iL(t) ? vẽ iL(t) ? lOMoAR cPSD| 58736390
Câu hỏi 3.3 : Mạch điện hình vẽ với: C=1 F, R1=R2=100 . Xác định dạng quá độ của uC(t)? R1 R2 C e(t)=5.1(t) uC(t)
Câu hỏi 3.4: Cho mạch điện như hình vẽ. Biết e1(t)=e2(t)=20 Vdc; R1=5 ; R2=10 ; L=1
mH. Tại thời điểm t=0, ngắt khóa K. Hãy xác định iL(t) ? vẽ iL(t) ? R K 1 R 2 e t ( 1 ) L e t ( 2 )
Câu hỏi 3.5: Cho mạch điện như hình vẽ. Biết e1(t)=15 Vdc; e2(t)=10 Vdc; R1=30 ;
R2=20 ; C=50 F.Tại thời điểm t=0, khóa K đóng, hãy xác định uC(t) ? vẽ đồ thị uC(t) ? R 1 K e t ( 2 ) e (t C 1 ) R 2
Câu hỏi 3.6: Cho mạch điện như hình vẽ. Biết e(t)=20Vdc; R1=R2=R3=R4= 3KΩ; C= 5μF.
Ban đầu khóa K đóng. Tại thời điểm t=0 khóa K ngắt, hãy xác định uC(t) ? vẽ đồ thị uC(t) ? lOMoAR cPSD| 58736390 R R 1 3 K + e(t) C - 1 R 2 1 R 4 1 1 1 1 1
Câu hỏi 3.7: Mạch điện hình vẽ với: L=10mH, R1=R2=100 . Xác định dạng quá độ của iL(t) và uL(t) R1 e(t)=20.1(t) R2 L
Câu hỏi 3.8: Cho mạch điện như hình vẽ, biết: R1=5 , R2= R3=10 , L=2mH, E=30Vdc. Tại
thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua cuộn dây. R 1 K t = 0 R 2 R E 3 L
Câu hỏi 3.9: Cho mạch điện như hình vẽ, biết: E=60Vdc, R1=5 , R2=R3=10 , C=0,1 F. Tại
thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C. R K 1 t = 0 E C R R 2 3
Câu hỏi 3.10: Cho mạch điện như hình vẽ, biết: E1=15Vdc, E2=2Vdc, R1=30 , R2=20 ,
C=2 F. Tại thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C. R K 1 t = 0 E E 2 1 C R 2 lOMoAR cPSD| 58736390
Câu hỏi 3.11: Cho mạch điện như hình vẽ, biết: R1=30 , R2=10 , C=40 F, E1=30Vdc,
E2=10Vdc. Tại thời điểm t=0 khóa K đóng, hãy xác định điện áp trên C. R 1 K t = 0 E E 2 1 C R 2
Câu hỏi 3.12 : Cho mạch điện như hình vẽ, biết: E=80Vdc, R1=20 , R2=40 , R3=20 ,
R4=20 , C=5 F. Tại thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C. R K R 1 3 t = 0 E R 2 C R 4
Câu hỏi 3.13 : Cho mạch điện như hình vẽ, biết: E=30Vdc, R1=20 , R2=30 , C=5 F. Tại
thời điểm t=0 khóa K ngắt, hãy xác định điện áp trên C. R K 1 t = 0 E C R 2
Câu hỏi 3.14 : Cho mạch điện như hình vẽ, biết: R1=5 , R2= R3=10 , L=1.5mH, E=50Vdc.
Tại thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua L. R t = 0 1 K R E 2 R 3 L R 1
Câu hỏi 3.15: Cho mạch điện như hình vẽ, biết: E1=5Vdc, E2=10Vdc, R1=5 , R2=10 ,
L=1mH. Tại thời điểm t=0 khóa K ngắt, hãy xác định dòng điện qua L. lOMoAR cPSD| 58736390 R K 1 t = 0 E L E 2 1 R 2
Câu hỏi 3.16: Mạch điện hình vẽ (a) có: C=1 F; R=10 , nguồn tuần hoàn e(t) như hình (b), với
tx=10ms. Xác định giá trị điện áp trên C. R e(t)[V] 1( t).e(t ) 2 t(ms) C 0 t 10 t 11 t x x x Hình a Hình b
Câu hỏi 3.17: Mạch điện hình vẽ (a) có: C=1 F; R=10 , nguồn tuần hoàn e(t) như hình (b), với
tx=10ms. Xác định giá trị điện áp trên R. e(t)[V] 1 1( t).e ) (t t(ms) 0 t 10 t 11 t x x x Hình a Hình b
Câu hỏi 3.18: Mạch điện hình vẽ (a) có: C=2 F; R1=R2=10 , nguồn e(t) như hình (b), với
tx=100ms. Xác định giá trị điện áp trên C. R1 R2 e(t)[V] Hình (a) 4 C 1( t).e(t ) t(ms) 0 t x
Câu hỏi 3.19: Mạch điện hình vẽ (a) có: C=1 F; Hình (b)
R=10 , nguồn e(t) như hình (b), với tx=100ms. Xác định giá trị điện áp trên C. R e(t)[V] 1 1( t).e(t ) C t(ms) 0 Hình a t x Hình b lOMoAR cPSD| 58736390
Câu hỏi 3.20: Mạch điện hình vẽ (a) có: C=1 F; R=100 , nguồn e(t) như hình (b), với tx=100ms.
Xác định giá trị điện áp trên R. e(t)[V] 20 t).e 1( (t ) t(ms) 0 t x Hình a Hình b
● Câu hỏi loại 4 điểm
Câu hỏi 4.1: Mạng bốn cực (M4C) như hình vẽ, với R1=R3=1 ; L1=20mH; L2= 30mH;
M=10mH; u1(t) 20cos100t .
a. Ma trận thông số trở kháng hở mạch [Z] của M4C.
b. Các thông số của sơ đồ tương hình T của M4C.
c. Đáp ứng xác lập u2(t) khi đầu ra M4C hở tải. M R 1 L L 1 2 u R u 1 3 2
Câu hỏi 4.2: Cho mạng bốn cực (M4C) hình vẽ:
a. Xác định ma trận tham số truyền đạt [Y] của M4C.  U2
b. Khi đầu ra M4C hở mạch, vẽ định tính đặc tuyến hàm truyền đạt điện áp T( j ) . U1
c. Nhận xét tính chất chọn lọc tần số của M4C.
Câu hỏi 4.3: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số yij của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi đầu ra M4C hở tải. lOMoAR cPSD| 58736390 C L U R 1 U 2
Câu hỏi 4.4: Cho M4C :
a. Tính ma trận [aij].
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi M4C hở tải. L U C U 1 R 2
Câu hỏi 4.5: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số yij của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp khi đầu ra M4C mắc Z t= R. C L R U U 1 2
Câu hỏi 4.6: Cho M4C như hình vẽ
a. Xác định các thông số aij của M4C.
b. Vẽ định tính đặc tuyến hàm truyền đạt điện áp U ( j ) T( j ) U 2 1 ( j ) khi đầu ra M4C có Zt=R.
c. Vẫn với Zt=R. Tính đáp ứng quá độ u2(t) khi u1(t) 1(t) . R U C U 1 R 2 lOMoAR cPSD| 58736390
Câu hỏi 4.7: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số yij của M4C.
b. Vẽ định tính đặc tuyến của hàm truyền đạt điện áp U ( j ) T( j ) U 2 1 ( j ) khi đầu ra M4C có Zt=R. c. Với Z  
t=R, tính đáp ứng xác lập U 2 khi U 1 e j . R1 R2 U1 C U2
Câu hỏi 4.8: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số yij của M4C.
b. Vẽ định tính đặc tuyến của hàm truyền đạt điện áp U ( j ) T( j ) U 2 1 ( j ) khi đầu ra M4C có Zt=R. 2 1 e j . L1 L2
c. Với Zt=R, tính đáp ứng xác lập U khi U U R 1 U 2
Câu hỏi 4.9: Cho bốn cực (M4C) như hình vẽ:
a. Tính các thông số zij của M4C.
b. Điều kiện để mạng bốn cực (M4C) thoả mãn đối xứng về mặt điện. Za Zc lOMoAR cPSD| 58736390 Z b Z d
Câu hỏi 4.10: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số yij của M4C.
b. Vẽ đặc tuyến biên độ tần số của hàm truyền đạt điện áp khi đầu ra M4C hở mạch tải. L R R U1 C U2
Câu hỏi 4.11: Cho bốn cực (M4C) như hình vẽ:
a. Xác định các thông số zij của M4C.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải. C R R U1 L U2
Câu hỏi 4.12: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số zij.
b. Hãy xác định sơ đồ tương đương hình T của mạng bốn cực. 2 1 e j .
c. Với Zt=R, tính đáp ứng xác lập U khi U lOMoAR cPSD| 58736390 R1 M R2 * * L L 1 2 u1 u2
Câu hỏi 4.13: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số aij.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải. R R U1 L U2 L .
Câu hỏi 4.14: Cho mạng bốn cực như hình vẽ.
a. Tính các thông số aij.
b. Vẽ định tính đặc tuyến tần số của hàm truyền đạt khi đầu ra M4C hở mạch tải. C C U1 R R U2
Câu hỏi 4.15: Cho khâu lọc tích cực như hình vẽ. Giả thiết vi mạch là lý tưởng và làm việc
ở chế độ tuyến tính.
a. Tính hàm truyền đạt điện áp của khâu lọc.
b. Vẽ đặc tuyến biên độ của khâu lọc và nhận xét. C R C +E R U R -E 1 U 2

Tài liệu liên quan:
