Biến áp lý tưởng 1:1 tương đương với mô hình mạng 4 cực nào dưới đây? Tài liệu được sưu tầm gồm 30 trang, giúp các bạn ôn luyện và phục vụ cho việc học tập, đạt kết quả tốt. Mời các bạn đón xem!

Môn: Lý thuyết mạch điện tử 10 tài liệu

Trường: Học viện Công Nghệ Bưu Chính Viễn Thông 1 K tài liệu

Tác giả:

Profile

My Lữ

5 ngày trước
Danh sách Quiz
/30
20.
Biểu thức nào sau đây dùng cho các dẫn nạp mắc song song?
21.
Biểu thức nào sau đây dùng cho các trở kháng mắc nối tiếp?
22.
Biểu thức nào sau đây dùng cho các trở kháng mắc song song?
23.
Bộ biến đổi trở kháng âm (NIC) thuộc mạng 4 cực tương hỗ, thụ động.
Sai
24.
Bước phân tích nào sau đây không có trong các bước cơ bản để giải bài
toán quá độ?
Xác định ma trận trở kháng đặc trưng
Zij.
25.
Các biểu thức nào sau đây biểu diễn hệ phương trình dòng điện vòng của
mạch như hình vẽ ?
26.
Các điểm không của hàm truyền đạt H(p) của mạch điện có thể nằm trên
toàn bộ mặt phẳng phức
Đúng
27.
Các điểm không và điểm cực của hàm mạch :
Có thể là nghiệm thực hoặc nghiệm
phức, nghiệm đơn hoặc nghiệm bội.
28.
Các điều kiện đầu của bài toán quá độ tuân theo luật đóng ngắt của các
phần tử quán tính.
Đúng
29.
Các phần tử thụ động dẫn điện 2 chiều R, L, C đều có tính chất tương
hỗ.
Đúng
30.
Các tần số cắt trên và cắt dưới của một mạch RLC nối tiếp tương ứng là
20 kHz và 5kH, thì băng thông BW sẽ là:
15 kHz
31.
Cho
32.
Cho
33.
Cho
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
46.
Cho mạch điện như hình vẽ. Dòng điện qua nguồn và các dòng điện trên
R1, R2, R3 lần lượt là:
47.
Cho mạch điện như hình vẽ. Giả sử rằng khóa
K đ
Tại thời điểm t=0, khóa K chuyển sang vị trí 2. Với e(t)=100V,
R1=R2=50 Ω. Các điều kiện đầu iL(0) và UC(0) đư
ã ợc xác định l
ở vị trí 1 rất
lâu.
à :
48.
Cho mạch điện như hình vẽ. Hàm
K(p)=Vout(p)/Vin(p) là:
truyền
đạt
điện
áp
49.
Cho mạch điện như hình vẽ.
K(p)=Vout(p)/Vin(p) là:
Hàm
truyền
đạt
điện
áp
50.
Cho mạch điện như hình
K(p)=Vout(p)/Vin(p) là:
vẽ.
Hàm
truyền
đạt
điện
áp
51.
Cho mạch điện như hình vẽ. Hàm truyền đạt điện áp
K(p)=Vout(p)/Vin(p) là:
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
8
Downloaded by To Nu (tonuwxa@gmail.com)
71.
Cho mạch điện: Eng=20V; Ing=2A; R1=24Ω; Rt=16Ω. Dòng điện trên tải
Rt được xác định bằng phương pháp xếp chồng là:
72.
Cho mạch điện: Ing=5A; Eng2=8V; Eng3=6V; R1=2Ω; R2=3Ω; R3=1Ω.
Biểu thức nào sau đây biểu diễn phương trình điện áp nút của mạch.
73.
Cho mạch điện: Ing1=2A; Ing2=0.5A; Ing3=2A; R1=20Ω; R2=40Ω;
R3=30Ω. Các biểu thức nào sau đây biểu diễn phương trình điện áp nút
A, B của mạch?
74.
Cho mạch điện: Ing1=2A; Ing4=3A; R1=5Ω; R2=3Ω; R3=4Ω; R4=6Ω.
Biểu thức nào sau đây biểu diễn phương trình điện áp nút của mạch.
75.
Cho mạch điện: R1=10Ω; R2=40Ω. Nội trở nguồn của mạch Norton tương
đương là:
76.
Cho mạch điện: Z1=10 Ω; Z2=Z3=20 Ω; Ing1=3A; Eng3=30 V. Sức
điện động (Etđ) của mạch Thevenine tương đương là:
77.
Cho mạch điện: Z1=20 Ω; Z2=Z3=10 Ω. Nội trở nguồn (Zng) của mạch
Norton tương đương là:
78.
Cho mạch điện: Z1=20 Ω; Z2=Z3=10 Ω; Eng1=20 V; Ing3=1A. Dòng
điện nguồn (Ing) của mạch Norton tương đương là:
79.
Cho mạch điện: Z1=Z2=10 Ω; Z3=20 Ω. Nội trở nguồn (Ztđ) của mạch
Thevenine tương đương là:
80.
Cho mạch điện: Z1=Z2=10 Ω; Z4=20 Ω; Eng1=60 V; Ing4=3 A.Sức điện
động (Etđ) của mạch Thevenine tương đương là:
81.

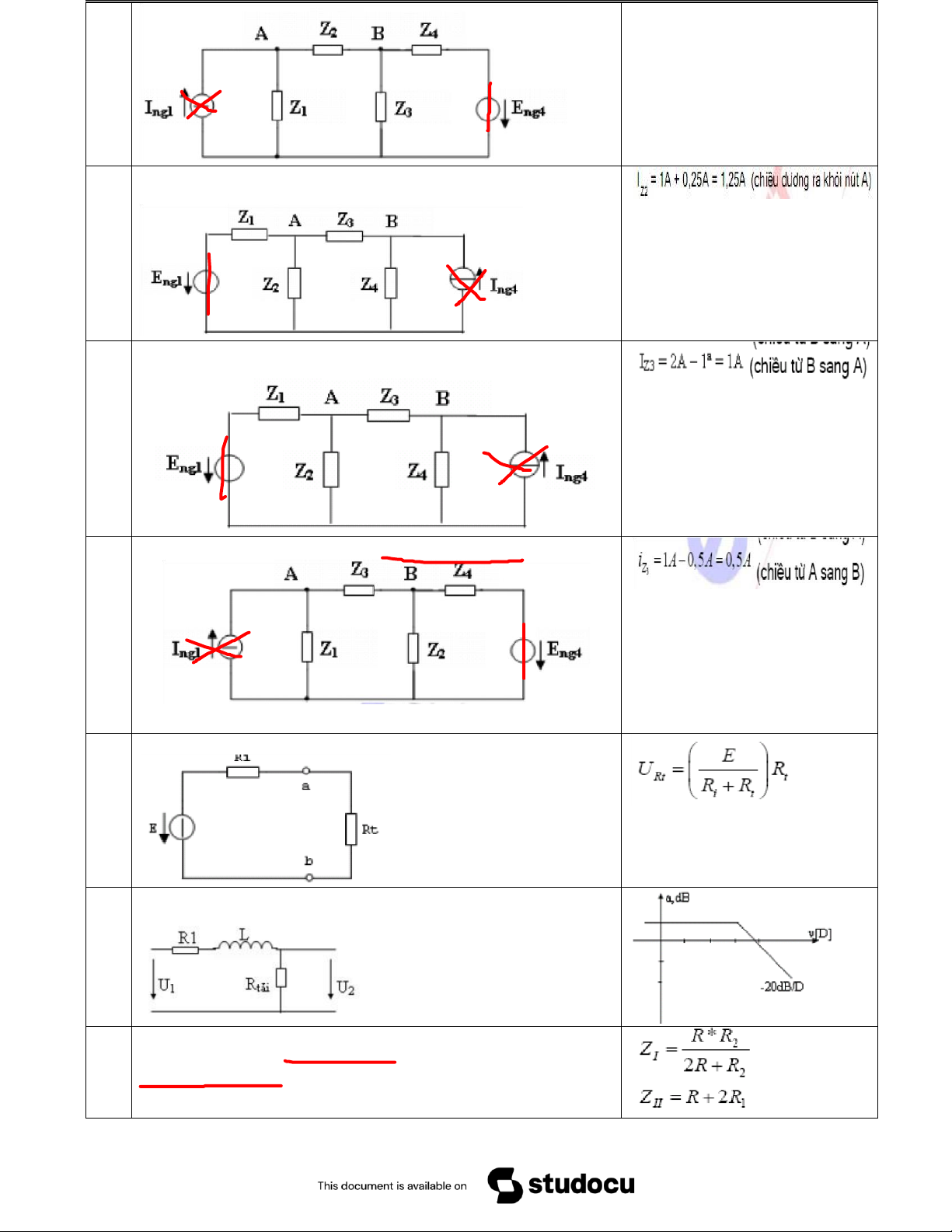

Cho mạch điện: Z1=Z2=10Ω; Z3=Z4=20Ω; Ing1=3A; Eng4=30V. Dòng
điện qua Z3 được xác định bằng phương pháp xếp chồng là:
82.
Cho mạch điện: Z1=Z2=20Ω ; Z3=Z4=10Ω; Eng1=60V; Ing4=1,5A.
Dòng điện trên Z2 được xác định bằng phương pháp xếp chồng là:
83.
Cho mạch điện: Z1=Z2=20Ω ; Z3=Z4=10Ω; Eng1=60V; Ing4=6A. Dòng
điện trên Z3 được xác định bằng phương pháp xếp chồng là:
84.
Cho mạch điện: Z1=Z3=10Ω; Z2=Z4=20Ω; Ing1=3A; Eng4=30V. Dòng
đi ện
qua Z3 được xác định bằng phương pháp xếp chồng là:
85.
Cho mạch như hình vẽ. Điện áp trên Rt được tính theo biểu thức:
86.
Cho mạch như hình vẽ. Xác định trường hợp nào dưới đây không phải là
dạng đặc tuyến biên độ hàm truyền đạt điện áp của mạch?
87.

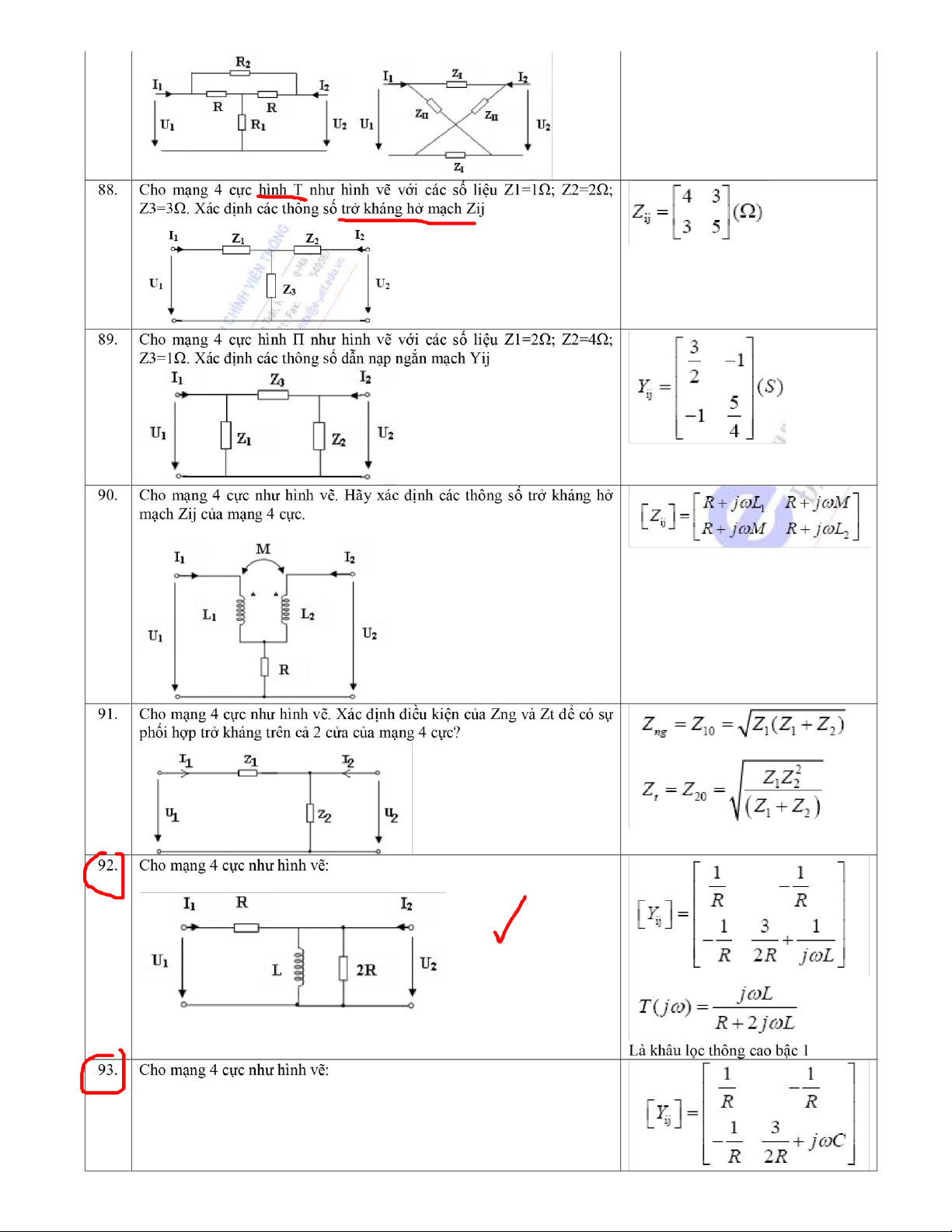

Cho mạng 4 cực đối xứng như hình vẽ. Hãy xác định cặp trở kháng cầu Z
I, ZII của mạng 4 cực
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
15
Downloaded by To Nu (tonuwxa@gmail.com)
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
16
Downloaded by To Nu (tonuwxa@gmail.com)
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
17
Downloaded by To Nu (tonuwxa@gmail.com)
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
18
Downloaded by To Nu (tonuwxa@gmail.com)
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
19
Downloaded by To Nu (tonuwxa@gmail.com)
lOMoARcPSD| 58736390
Ngân hàng đề thi Lý thuyết mạch VT209B1
20
Downloaded by To Nu (tonuwxa@gmail.com)
