A. Câu hỏi phần BJT.
3.1. Giới thiệu về BJT.
1. Ba điện cực của BJT là gì ?
a. phát [emitter], gốc [base], góp [collector].
c. nguồn [source], cổng [gate], máng [drain].
b. T
1
, T
2
, T
3
.
d. emitter, gate, collector.
2. Mũi tên trong ký hiệu mạch của BJT luôn luôn chỉ vào loại vật liệu nào ?
a. dạng P; b. dạng N; c. dạng base;
3. Các BJT được phân loại thành . . . .
a. các dụng cụ PPN và PIN. b. NPN và PNP.
c. các dụng cụ NNP và PPN. d. dạng N và dạng P.
d. dạng PN.
4. Ký hiệu mạch của transistor PNP là . .b . .
3.2. Cấu tạo của BJT.
5. Có bao nhiêu tiếp giáp PN trong BJT?
a. 0. b. 1. c. 2. d. 3. e. 4.
6. Loại vật liệu nào là vùng base của transistor PNP?
a. dạng P. b. dạng N c. dạng base.
d. dạng PN.
7. So với vùng collector và emitter, vùng base của BJT là . . . .
a. rất dày. b. rất mõng. c. rất mềm. d. rất cứng.
8. Trong một BJT, dòng base là....................................khi được so với hai dòng collector và
emitter..
a. nhỏ. b. lớn. c. nhanh. d. chậm.
9. Một BJT có cấu tạo để vùng base của nó rất mõng và . . . . ..
a. được pha tạp đậm. b. được pha tạp như vùng collector.
c. được pha tạp loãng. d. được pha tạp như vùng emitter.
10. Dòng collector của BJT luôn luôn . . . .
a. nhỏ hơn nhiều so với dòng emitter của BJT. b. nhỏ hơn so với dòng base.
c. bằng dòng emitter. d. bằng dòng emitter trừ dòng base.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
11. Trong hoạt động thông thường của transistor NPN, phần lớn điện tử di chuyển vào cực emitter .
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
. . . .
a. ra khỏi transistor thông qua cực collector.
c. sẽ được hấp thụ bởi transistor.
12. Phương trình nào biểu diễn quan hệ đúng giữa các dòng base, emitter, và collector ?
a. IE = IB + . b. IC = IB + IE. c. IE = IB + IC. d. IB = IE + IC.
13. Tỷ số của dòng collector và dòng base được gọi là . . . . . . . .
a. rho b. pi c. omega d. beta
e. alpha.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
3.3. Chuyển mạch bằng BJT.
14. Khi một chuyển mạch bằng BJT đang dẫn bảo hoà, thì V
CE
xấp xĩ bằng . . . . . . . .
a. V
CC
; b. V
B
; c. 0,2V; d. 0,7V.
15. Khi một chuyển mạch bằng BJT đang dẫn, thì dòng collector sẽ được giới hạn bởi . . . . . .
a. dòng base;
b. điện trở tải; c. điện áp base; d. điện trở base.
16. Khi một chuyển mạch bằng BJT ngưng dẫn, thì V
CE
xấp xĩ bằng . . . . . .
a. V
CC
; b. V
B
; c. 0,2V;
3.4. Trang số liệu và các thông số của BJT.
d. 0,7V.
17. Ba thông số quan trọng của BJT là beta, công suất tiêu tán lớn nhất, và . . . . . . . .
a. rho nhỏ nhất; b. pi nhỏ nhất; c. dòng collector nhỏ nhất; d. dòng giử nhỏ
nhất.
18. Thông số h
fe
sẽ bằng với................ của transistor.
a. alpha; b. beta;
nhất.
3.5. Mạch khuyếch đại bằng transistor.
c. dòng collector lớn nhất; d. dòng giử nhỏ
19. Khi mạch khuyếch đại bằng BJT được phân cực đúng để hoạt động ở chế độ A, thì . . . . . . .
a. tiếp giáp base - emitter được phân cực thuận và tiếp giáp base - collector được phân cực ngược;
b. tiếp giáp base - emitter được phân cực ngược và tiếp giáp base - collector được phân cực ngược;
c. tiếp giáp base - emitter được phân cực thuận và tiếp giáp base - collector được phân cực thuận;
d. tiếp giáp base - emitter được phân cực ngược và tiếp giáp base - collector được phân cực thuận.
20. Để mạch khuyếch đại hoạt động ở chế độ A, thì tiếp giáp base - collector của BJT cần phải . . .
. .
a. hở mạch; b. kín mạch; c. được phân cực thuận; d. được phân cực
ngược.
21. Hệ số khuyếch đại điện áp của mạch khuyếch đại bằng BJT bằng . . . . . .
a. VB/VE; b. Vin / Vout; c. Vout / Vin; d. VCC / VC.
22. Điện áp phân cực tại collector (V
C
) của mạch khuyếch đại hoạt động ở chế độ A xấp xĩ bằng . . .
. . .
a. V
CC
;
b. một nửa V
CC
;
c. 0V; d. 0,2V.
3.6. Phân tích tín hiệu ở mạch khuyếch đại phân cực base.
23. Trở kháng vào của mạch khuyếch đại phân cực base sẽ bằng . . . . . . . .
a. 1k ;
trên.
b. tỷ lệ nghịch với beta; c. tỷ lệ thuận với beta; d. không phải các trường hợp
24. Trở kháng ra của mạch khuyếch đại phân cực base sẽ bằng . . . . . . . .
a. Rc;
b. tỷ lệ nghịch với beta; c. tỷ lệ thuận với beta;
d. 1k .
25. Độ lệch pha giữa hai tín hiệu vào và ra của mạch khuyếch đại phân cực base bằng . . . . . . . .
a. 0
o
; b. 90
o
; c. 180
o
; d. 270
o
.
26. Công thức chung để tính hệ số khuyếch đại điện áp của mạch khuyếch đại phân cực base là . . .
. . .
a. A
v
= V
CC
/ V
c
; b. A
v
= V
B
/ V
E
; c. A
v
= r
c
/ r
e
; d. A
v
= R
L
x .
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
3.7. Phép đo trở kháng vào và ra.
27. Trở kháng vào của một mạch khuyếch đại bằng transistor có thể đo được bằng cách sử dụng . .
. . .
a. đồng hồ đo điện trở [ohmmeter]; b. đồng hồ đo trở kháng;
c. máy vẽ đặc tuyến; d. điện thế kế mắc nối tiếp với máy tạo sóng.
28. Trở kháng ra của một mạch khuyếch đại bằng transistor có thể đo được bằng cách sử dụng . . . .
. .
a. đồng hồ đo điện trở [ohmmeter]; b. đồng hồ đo trở kháng;
c. máy vẽ đặc tuyến; d. điện thế kế đặt vào vị trí của điện trở tải.
3.8. Họ đặc tuyến ra của BJT.
29. Họ đặc tuyến ra của BJT là đồ thị của . . . . . .
a. dòng base theo điện áp collector - emitter; b. dòng collector theo điện áp base -
emitter;
c. dòng collector theo điện áp collector - emitter; d. dòng emitter theo điện áp base - emitter.
3.9. Sai hõng trong mạch BJT.
30. Khi kiểm tra một BJT tốt bằng đồng hồ đo điện trở, thì BJT sẽ biểu hiện . . . . . .
a. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên cả hai tiếp giáp;
b. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên tiếp giáp collector - base;
c. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên tiếp giáp emitter - base;
d. không phải các ý trên.
31. Khi đầu que dương của một đồng hồ đo điện trở [ohmmeter] được nối đến base, còn đầu que
âm được nối đến collector của một transistor NPN, thì giá trị điện trở đo được là bao nhiêu ?
a. 0 ;
b. điện trở thấp;
c. 5k ;
d. điện trở cao.
32. Khi đầu que âm của một ohmmeter được nối đến cực base và đầu que dương được nối đến cực
emitter của một transistor NPN, thì giá trị điện trở đo được là bao nhiêu ?
a. 0 ;
b. điện trở thấp;
c. 5k ;
d. điện trở cao.
33. Điện trở đo được giữa hai cực collector và emitter của một transistor tốt là bao nhiêu ?
a. 0 ;
b. điện trở thấp;
c. 5k ;
d. điện trở cao.
34. Giá trị điện áp trên collector của transistor ở hình 3.40a, là bao nhiêu ?
a. 0,2V; b. 0,7V; c. 7,5V;
35. Điện áp trên collector của transistor ở mạch hình 3.40b là bao nhiêu ?
d. 15V.
a. 0,2V; b. 0,7V; c. 7,5V; d. 15V.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
Vì E nối đất nên V
E
= 0 v■

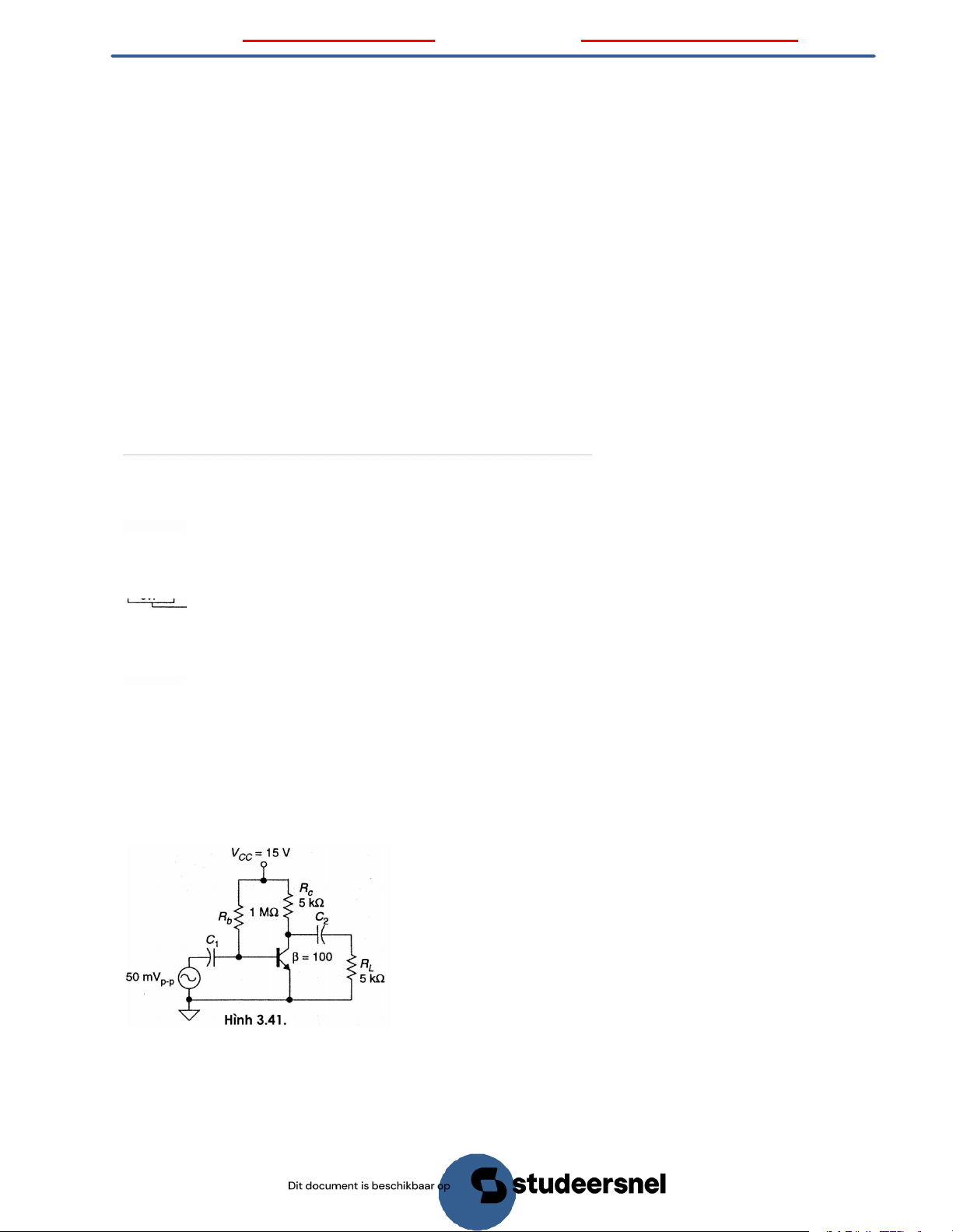

36. Mức điện áp DC trên collector của transistor ở mạch hình 3.41, là bao nhiêu ?
a. 0,2V; b. 0,7V; c. 7,5V; d. 15V.
37. Điện áp DC trên cực base của transistor ở mạch hình 3.41, là bao
nhiêu ?
a. 0,2V; b. 0,7V; c. 7,5V;
d. 15V.
38. Điện áp tín hiệu trên collector của transistor ở mạch hình 3.41, là bao nhiêu ?
a. 50mVpp; b. 0,2Vpp; c. 7,5Vpp; d. 15Vpp.
39. Nếu tụ đầu ra (C
2
) ở hình 3.41, hở mạch, thì mức điện áp tín hiệu trên collector của transistor
là bao nhiêu ?
a. 50mVpp; b. 0,2Vpp; c. 7,5Vpp; d. 15Vpp.
B. Bài tập.
1. Nếu = 80 ở mạch hình 3.42, thì các trị số đọc được trên các đồng hồ I
B
, I
E
, I
C
, và V
CE
là bao
nhiêu ?
V
Rb
= V
1
– V
BE
= 1.7 – 0.7 = 1 V
v
I
B
= V
Rb
/ R
b
= 0.01 mA
v
I
C
= β I
B
= 0.8 mA
IE = IB + IC = 0.81 mA
V
CE
= V
C
= V
2
– V
R2
= V
2
– I
C
R
2
= 10 – 0.8*6 = 5.2 V
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
2. Nếu dòng base là 30 A và dòng collector là 4mA, thì giá trị của dòng emitter là bao nhiêu?
I
E
= I
B
+ I
C
= 0.03 + 4 = 0.43 mA
3. Nếu dòng base là 20 A và dòng collector là 4mA, thì giá trị của
beta là bao nhiêu ?
β = I
C
/ I
B
= 4/0.02 = 200

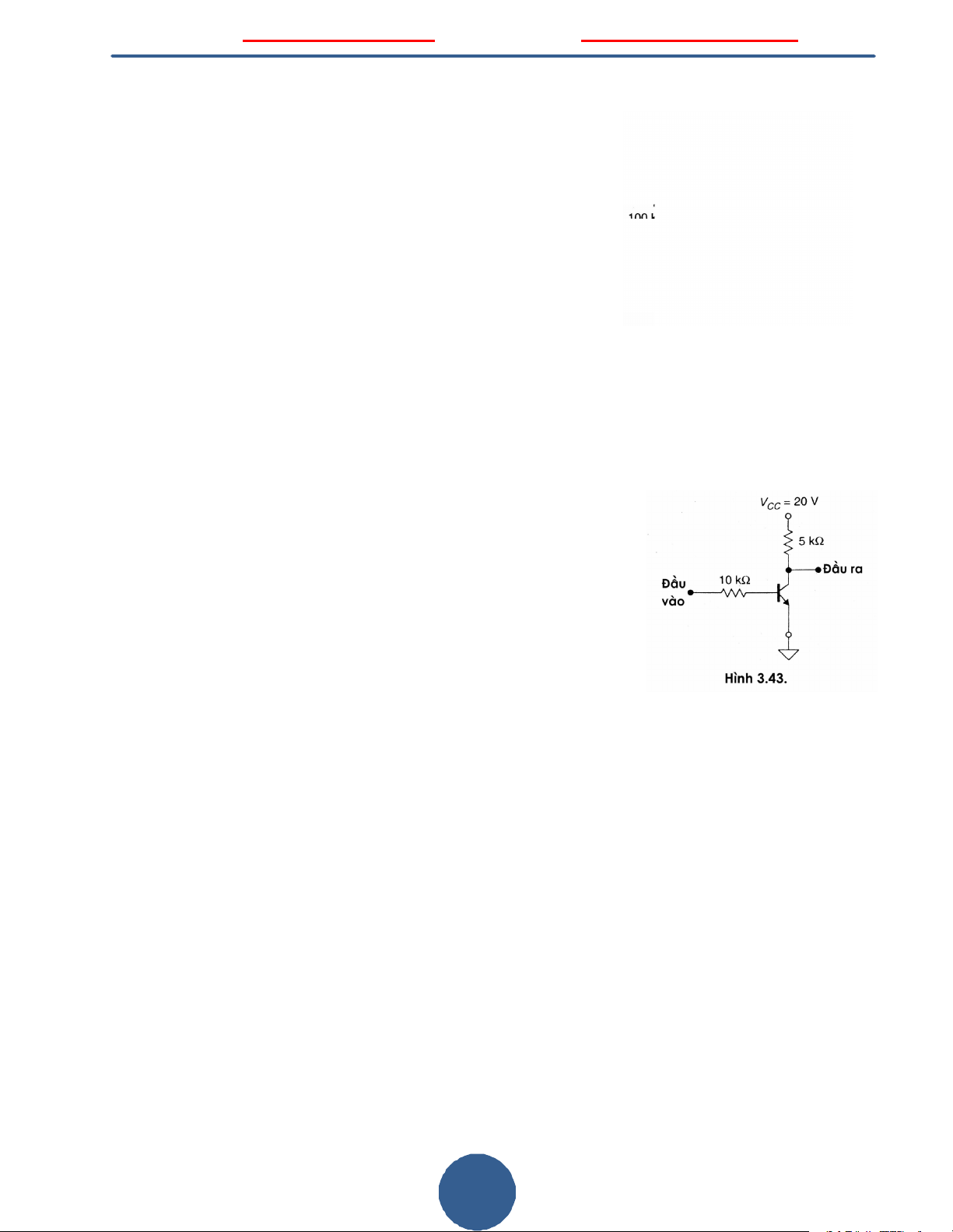

4. Nếu transistor ở mạch hình 3.43, được dùng như một chuyển
mạch. Hãy tính điện áp tại collector khi transistor dẫn.
Khi trans dẫn thì
V
C
= 0.2 V
5. Tính điện áp collector khi transistor ở mạch hình 3.43, ngưng dẫn.
Khi trans ngưng dẫn thì
V
C
= V
CC
= 20 V
6. Nếu của transistor trong mạch hình 3.43, bằng 50, thì trị số điện
áp nhỏ nhất cần thiết tại đầu vào để transistor bão hoà là bao nhiêu ?
C CC C 3 = 4 mA)
v
I = I /BC β = 4/50 = 0.08
mA
( thực ra trong trạng thái bão hòa thì V
C
giảm xuống 0.2V và V
Rc
= V
CC
– 0.2, nhưng nhỏ nên ta không xét)
V
Rb
= I
B
*R
b
= 0.08*10 = 0.8 V
v
V
BB
= V
Rb
+ V
BE
= 0.8 + 0.7 = 1.5 V
7. Khi tín hiệu vào ở mạch ở hình 3.43, là 5V, thì giá trị cần thiết để làm cho transistor bão hoà
là bao nhiêu ?
I
B
= ( V
BB
– V
BE
)/R
b
= (5 – 0.7)/10
4
= 0.43 mA
I
C
= V
CC
/R
C
= 20/5000 = 4 mA
v
β = I
C
/I
B
= 4/0.43 = 9.3
8. Trong mạch hình 3.43, giả sử dòng collector là 4mA, và dòng vào là 0,5mA, nếu tăng dòng vào
lên 1mA, thì dòng collector sẽ bằng bao nhiêu ?
Khi tín hiệu dòng vào bằng 0.5mA thì mạch đã hoạt động ở trạng thái dẫn bảo hòa, nên khi tăng
dòng vào lên 1mA thì cũng không làm dòng I
C
thay đổi nên I
C
= 4mA
9. Nếu điện áp "mở" [on] tại đầu vào được cho là 3,7V, thì trị số điện trở vào lớn nhất có thể sử
dụng để nhận được sự bão hoà ở mạch hình 3.43 là bao nhiêu ? (
min
= 50).
Ta có : I
C
= V
CC
/R
C
= 20/5000 = 4 mA v I
B
= I
C
/β = 4/50 = 0.08 mA
Suy ra giá trị điện trở có thể sử dụng là R
b
= (VBB – V
BE
)/IB = (3.7 – 0.7 )/(0.08*10
3
) = 37.5 kΩ
10. Hãy tính các trị số yêu cầu dưới đây đối với mạch ở hình 3.44JC. ( = 80).
VB = VBE + VE = 0.7 V VC = 13.4 V
V
C
= V
CC
– V
Rc
= 20 – I
C
R
c
= 20 – βI
B
Rc = 20 – 80*(20 – 0.7)*3300 / 775000
= 13.4 V
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
11. Cần phải thay đổi giá trị điện trở R
b
(775k ) ở mạch hình 3.44JC
để tạo ra điện áp collector bằng 10V (= 80).
Ta có : VC = 10V v VRc = VCC – V
C
= 20 – 10 = 10 V
v I
C
= V
Rc
/R
c
= 10/3300 = 3.03 mA v I
B
= I
C
/β = 3.03/80 = 0.0379
mA
Vậy giá trị R
b
là : R
b
= (15 – 0.7 )/(0.0379*10
-3
)= 509 kΩ
12. Ở mạch hình 3.45JC, nếu R
c
= 3,3k , và beta là 120, hãy tính trị số của R
b
để mạch cho phân
cực điểm giữa (Vc = 7,5V)
Ta có : V
Rc
= V
CC
– V
C
= 15 – 7.5 = 7.5 V
v
I
C
= V
Rc
/ R
c
= 7.5/3300 = 2.272 mA
v
I
B
= I
C
/β = 2.272/120 = 0.0189 mA
v R
b
= (V
CC
– V
B
)/I
B
= (15 - 0.7)/(0.0189*10
-3
) = 755 kΩ
13. Điện áp trên collector trong mạch hình 3.45JC sẽ bằng bao
nhiêu nếu R
b
= 755k , R
c
= 3,3k , và = 240 ?.
Ta có : I
B
= (15 – 0.7)/755000 = 0.0189 mA
v
I
C
= I
B
β =
0.0189*240 = 4.536 mA
Vậy : V
Rc
= I
C
R
c
= 4.536*10
-3
*3.3*10
-3
= 14.97 V
v
V
C
= V
CC
– V
Rc
= 15 - 14.97 =0.03 V
14. Trong mạch hình 3.45JC, nếu R
b
= 600k và beta bằng 200, thì giá trị nào của R
c
sẽ thích hợp
cho phân cực điểm giữa (Vc = 7,5V) ?
Ta có : I
B
= (15 – 0.7)/600000 = 0.0238 mA v■I
C
= βI
B
= 200*0.0238 = 4.76 mA
Vậy giá trị R
c
là : R
c
= (V
CC
– V
C
)/I
C
= (15 – 7.5)/4.76*10
-3
= 1.57 kΩ
15. Trong mạch hình 3.45JC, nếu R
b
là 800k và R
c
là 4,7k , thì beta cần thiết để cho phân cực
điểm giữa (V
c
= 7,5V) là bao nhiêu ?
Ta có : I
B
= (15 – 0.7)/800000 = 0.0179 mA , I
C
= (15 – 7.5)/4700 = 1.596 mA
v
β = I
C
/I
B
= 1.596/0.0179 = 89
16. Trị số của r'e, zin, và zout của mạch hình 3.46JC, là bao nhiêu ?
r'
e
= 16.6 Ω z
in
= 2486 Ω z
out
= 5 kΩ
ta có : I
B
= (V
CC
– V
B
)/R
b
= (15 – 0.7)/1.43*10
6
= 0.01 mA
v
I
C
= βI
B
= 150*0.01 = 1.5 mA
v
I
E
= I
B
+ I
C
= 1.5 + 0.01 = 1.51 mA
Vậy : r
e
' = 25mV/I
E
= 25/1.51 = 16.6 Ω
Zin = Rb// βr
e
= (1.43*10
6
*150*16.6) / (1.43*10
6
+ 150*16.6) = 2486 Ω
Z
out
= R
c
= 5 kΩ
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
17. Hệ số khuyếch đại điện áp của mạch ở hình 3.46JC, là bao nhiêu ?
A
v
= 200
Hệ số khuyếch đại : A
V
= r
c
/r
e
, ta có : r
c
= R
c
//R
L
= 10*5/(10 + 5) = 3.33 kΩ
v
A
V
= 3.33*10
3
/16.6 = 200
18. Nếu tụ điện C
2
hở mạch, thì hệ số khuyếch đại điện áp của mạch hình 3.46JC, bằng bao nhiêu
?
A
v
= 300
C
2
hở mạch thì r
c
= R
c
= 5 kΩ
v A
V
= 5*10
3
/ 16.6 = 300

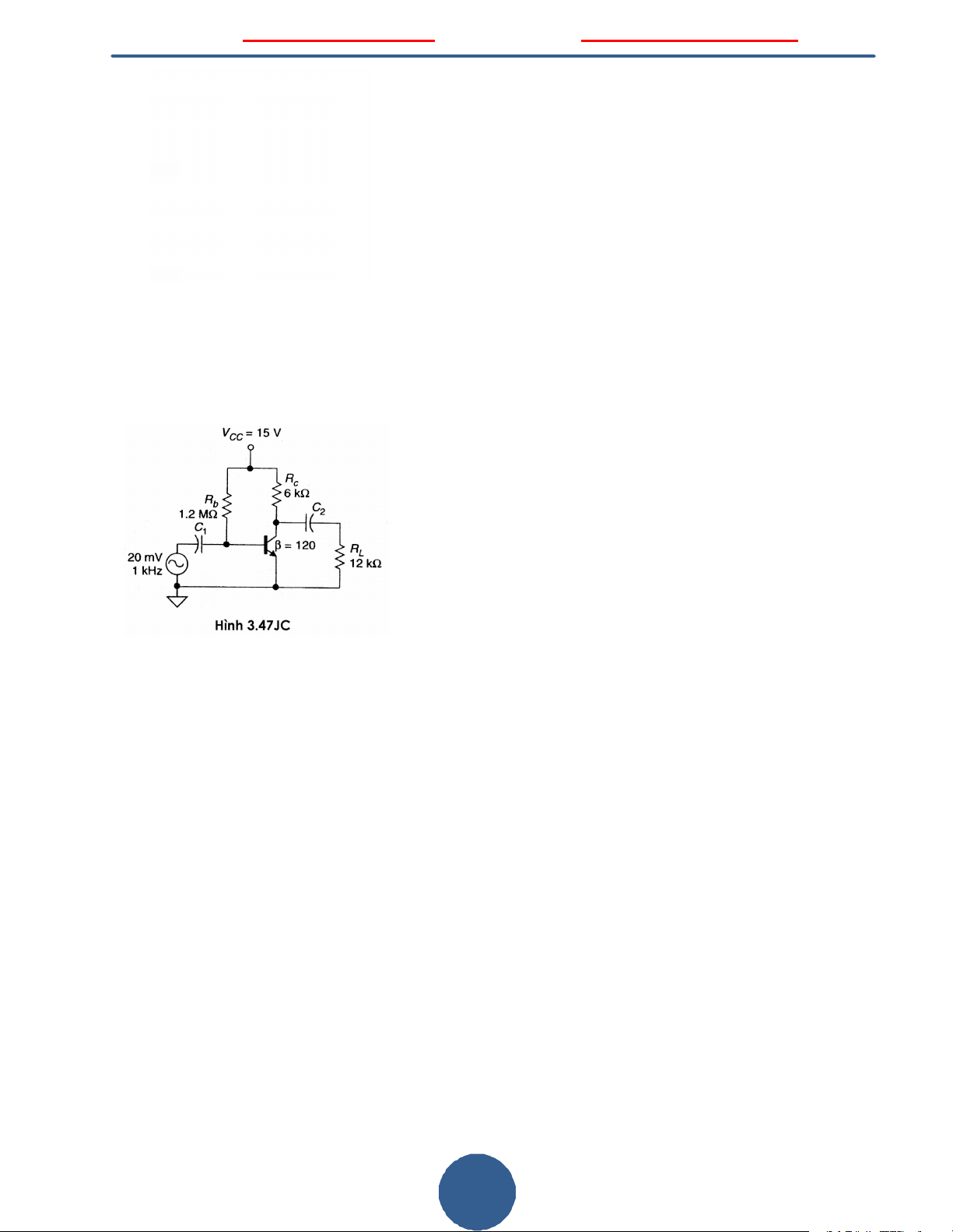

19. Đối với mạch ở hình 3.47JC, hãy tính:
V
c
= 6.42 V; V
B
= 0.7 V; V
E
= 0 ; V
CE
= 6.42 V; z
in
= 2096 Ω; z
out
= 6 kΩ; V
out
= 4.58 V; A
v
=
9
Ta có : I
B
= (V
CC
– V
B
)/R
b
= (15 – 0.7)/1.2*10
3
= 0.01192 mA,
v I
C
= βI
C
= 0.01192*120 = 1.43 mV
v V
Rc
= I
C
R
C
= 1.43*10
-3
*6*10
3
= 8.58 V
Vậy : V
C
= V
CC
– V
Rc
= 15 – 8.58 = 6.42 V
V
E
= 0 V v V
CE
= V
C
– V
E
= 6.42 V
V
B
= V
BE
+ V
E
= 0.7 V
r
e
= 25mV/(I
B
+ I
C
) = 25/(1.43 + 0.01192) = 17.4 Ω
r
c
= R
c
//R
L
= 6*12/(6 + 12) = 4 kΩ
Vậy : Z
in
= R
b
// βr
e
= (1.2*10
6
*120*17.4) / (1.2*10
6
+ 150*17.4) = 2096 Ω
Zout = Rc = 6 kΩ
A
V
= r
c
/r
e
= 4000/17.4 = 229
Vout = Vin AV = 0.02*229 = 4.58 V

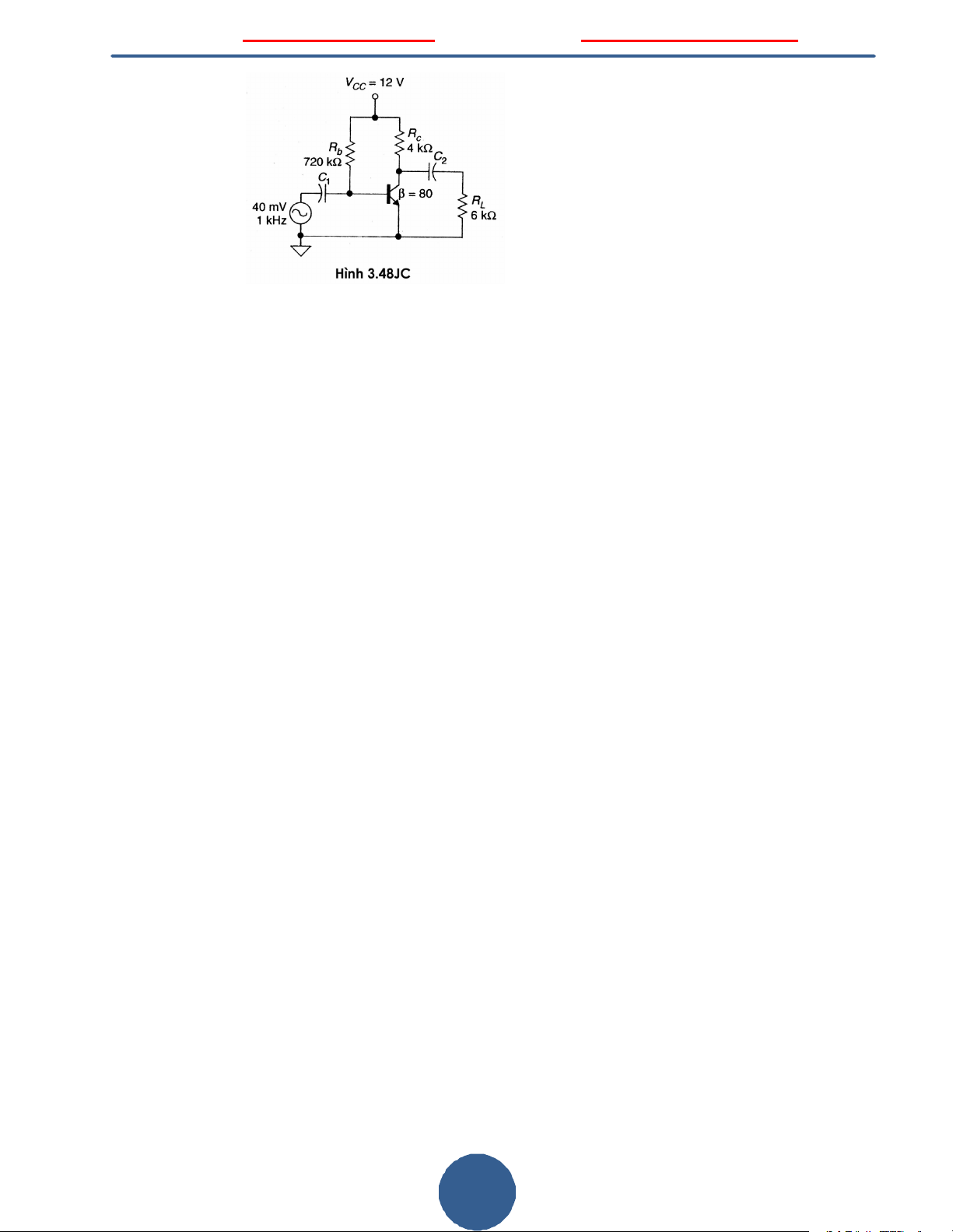

20. Đối với mạch hình 3.48JC, hãy xác định:
V
c
= 7V ; V
B
= 0.7V ; V
E
= 0V ; V
CE
= 7V ; z
in
= 1596Ω; z
out
=4 kΩ; V
out
= 4.8V ; A
v
=120
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
Giải tương tự bài 19
C. Câu hỏi phần mạch BJT.
4.1. Giới thiệu.
1. Tại sao cần phải ổn định mạch khuyếch đại bằng BJT để chống lại sự thay đổi ở beta ?
a. do beta thay đổi theo nhiệt độ, b. do beta thay đổi theo sự thay đổi ở các tụ ghép tầng;
c. do beta khác nhau trong các BJT cùng loại; d. cả a và c.
2. Giá trị beta điển hình của một transistor có thể xem xét là . . . . . . . . .
a. + 50% và - 50%;
100%.
b. +50% và - 100%; c. + 100% và - 50%; d. + 100% và -
3. Nếu beta thay đổi, thì sự thiếu ổn định điểm phân cực trong mạch khuyếch đại như thế nào ?
a. điện áp collector sẽ thay đổi; b. dòng collector sẽ thay đổi;
c. dòng emitter sẽ thay đổi; d. tất cả các ý trên.
4.2. Phân cực phân áp.
4. Trong mạch phân cực phân áp, tại sao điện áp tại điểm nối của R
b1
và R
b2
được xem là độc lập
với dòng base của transistor ?
a. dòng base không chảy qua R
b1
hoặc R
b2
;
b. dòng base nhỏ so với dòng chảy qua R
b1
và R
b2
;
c. chỉ có dòng emitter ảnh hưởng đến dòng chảy qua R
b1
và R
b2
;
d. tụ nối tầng (tụ ghép tầng) chặn dòng base chảy qua mạch phân áp.
5. Trong các mạch khuyếch đại phân cực phân áp, sự chênh lệch điện áp giữa emitter và base luôn
luôn bằng . . . . .
a. 0V; b. 0,2V; c. 0,7V; d. 2V.
6. Trong các mạch khuyếch đại phân cực phân áp, khi đã tính được điện áp emitter DC, thì dòng
collector tại điểm tĩnh có thể tính gần đúng bằng cách chia điện áp emitter cho . . . . .
a. điện trở ở nhánh base; b. điện trở ở nhánh emitter; c. điện trở ở nhánh collector; d. điện trỏ
của tải.
7. Trong các mạch khuyếch đại phân cực phân áp, điện áp collector được tính bằng cách . . . . . . .
a. nhân dòng collector với điện trở collector; b. nhân dòng collector với điện trở tải;
c. cộng điện áp base với điện áp emitter; d. trừ sụt áp trên điện trở collector khỏi điện
áp nguồn.
4.3. Các tham số tín hiệu của mạch phân cực phân áp.
8. Mạch phân cực phân áp độc lập với beta, nhưng phải trả giá cho sự không phụ thuộc với beta là
gì ?
a. làm giảm độ ổn định; b. trở kháng ra thấp;
c. suy giảm hệ số khuyếch đại điện áp; d. cả b và c.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
9. Khi tính trở kháng vào, hai điện trở base (R
b1
và R
b2
) xuất hiện dưới dạng...........với các linh
kiện khác.
a. nối tiếp; b. nối tiếp / song song; c. song song; d. nối tiếp ngược
chiều nhau.
10. Điện trở động của tiếp giáp base - emitter là được mắc . . . . . .
a. nối tiếp với điện trở tín hiệu ở nhánh base; b. song song với điện trở tín hiệu ở nhánh
base;
c. song song với điện trở tín hiệu ở nhánh emitter; d. nối tiếp với điện trở tín hiệu ở nhánh
emitter.
11. Trở kháng ra của mạch khuyếch đại emitter chung sẽ bằng . . . . . .
a. điện trở collector; b. điện trở tải;
c. điện trở collector mắc song song với điện trở tải; d. beta lần điện trở collector.
4.4. Các thay đổi ở mạch khuyếch đại phân cực phân áp.
12. Kiểu mạch khuyếch đại phân cực phân áp nào có trở kháng vào cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các ý
trên.
13. Kiểu mạch khuyếch đại phân cực phân áp nào có trở kháng ra cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các
ý trên.
14. Kiểu mạch khuyếch đại phân cực phân áp nào có hệ số khuyếch đại cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các
ý trên.
15. Kiểu mạch khuyếch đại phân cực phân áp nào có méo dạng ít nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các
ý trên.
4.5. Mạch khuyếch đại phân cực emitter.
16. Điện áp base tại điểm tĩnh của mạch khuyếch đại phân cực emitter thường bằng . . . . . .
a. 0V; b. 0,7V; c. 2V; d. V
cc
.
17. Nhược điểm của mạch khuyếch đại phân cực emitter khi so với mạch khuyếch đại phân cực
phân áp là mạch khuyếch đại phân cực emitter yêu cầu . . . . .
a. các transistor có beta cao hơn; b. hai nguồn cung cấp; c. giá trị V
cc
cao hơn; d. không
phải các ý
trên.
18. Hệ số khuyếch đại điện áp của mạch khuyếch đại phân cực emitter là . . . . .
a. phụ thuộc vào beta; b. được tính bằng công thức chung như đối với mạch khuyếch đại phân cực
phân áp;
c. bằng với x re. d. luôn luôn cao hơn so với hệ số khuyếch đại điện áp của mạch kh. đại phân cực
phân áp.
4.6. Mạch khuyếch đại phân cực hồi tiếp kiểu điện áp.
19. Các mạch khuyếch đại phân cực hồi tiếp kiểu điện áp thực tế thích hợp cho làm việc với . . . .
a. các tín hiệu tần số cao; b. các nguồn cung cấp điện áp thấp;
c. các mạch cần trở kháng vào rất cao; d. các mạch cần trở kháng ra rất thấp.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
n
20. Trở kháng vào của mạch khuyếch đại phân cực hồi tiếp kiểu điện áp bị ảnh hưởng bởi . . . .
a. giá trị công suất trên điện trở collector; b. hệ số khuyếch đại điện áp của bộ khuyếch
đại;
c. giá trị điện trở của điện trở hồi tiếp; d. cả b và c.
4.7. Mạch khuyếch đại nhiều tầng ghép RC.
21. Tại sao cần phải biết trở kháng vào của mỗi tầng trong một bộ khuyếch đại nhiều tầng ?
a. do trở kháng vào toàn mạch là tích của trở kháng vào của mỗi tầng;
b. do hệ số khuyếch đại điện áp của một tầng bị tác động bởi trở kháng vào của tầng tiếp theo ;
c. do trở kháng vào của một tầng là điện trở tải của tầng trước; d. cả b và c.
22. Một trong những ưu điểm chính của việc sử dụng các tụ ghép giữa các tầng là gì ?
a. các tụ ghép cho phép mạch khuyếch đại nhiều tầng truyền các tín hiệu DC;
b. các tụ ghép tầng cho phép các mạch phân cực trong mổi tầng độc lập nhau;
c. các tụ ghép tầng rẽ mạch điện trở emitter nên làm tăng hệ số khuyếch đại; d. cả b và c.
23. Hệ số khuyếch đại điện áp toàn bộ của mạch khuyếch đại nhiều tầng sẽ bằng với . . . . . . . .
a. tổng trở kháng vào của mổi tầng; b. tích hệ số khuyếch đại điện áp của mổi
tầng;
c. hệ số khuyếch đại điện áp của tầng đầu tiên; d. hệ số khuyếch đại điện áp của tầng cuối
24. Tr
a. tổng trở kháng vào của mổi tầng;cùng.ở kháng vào của toàn bộ mạch khuyếch đại nhiều tầng sẽ
bằng với...............b. tích tr
d. tr
ở kháng ra của toàn bộ mạch khuyếch đại nhiều tầng sẽ bằng với . . . . . . . .
b. tích tr
d. tr c. trở kháng vào của tầng đầu tiên;25. Tra. tổng trở kháng ra của mổi tầng;ở
kháng ra của mổi tầng;c. trở kháng ra của tầng đầu tiên;4.8. Các tụ điện ghép tầng và rẽ mạch.26.
Trị số điện dung của các tụ rẽ mạch và ghép tầng là một trong những yếu tố chính khi xác định .. . . . .
a. tần số cắt thấp; b. hệ số khuyếch đại điện áp;
cao.
c. hệ số khuyếch đại dòng điện; d. tấn số cắt
27. Nếu trở kháng vào của tầng thứ hai là 1k , thì tụ ghép nối giữa tầng thứ nhất và tầng thứ hai
sẽ có X
c
vào khoảng..........đối với tần số thấp nhất sẽ được khuyếch đại.
a. 1 ; b. 10 ; c. 100 ; d. 1k ; e. 10k .
4.9. Các bộ khuyếch đại ghép trực tiếp.
28. Các mạch khuyếch đại ghép trực tiếp có ưu điểm hơn các mạch khuyếch đại ghép RC là ở chổ
chúng có thể khuyếch đại . . . . . .
a. các mức tín hiệu lớn hơn; b. các tín hiệu tần số cao;
c. các mức tín hiệu nhỏ hơn; d. các tín hiệu tần số thấp.
29. Trong thực tế các bộ khuyếch đại ghép trực tiếp có thể dễ bị ảnh hưởng với vấn đề . . . . . .
a. về hệ số khuyếch đại; b. về độ bảo hoà; c. về độ trôi DC; d. về trở kháng.
4.10. Sai hỏng của các mạch bằng transistor.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
30. Điện áp đo được trên collector của Q
1
trong mạch hình 4.24JC, vào khoảng 20VDC,
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
a. mạch đúng chức năng; b. tụ C
2
bị ngắn mạch; c. tụ C
2
bị hở mạch;
mạch.
31. Điện áp đo được trên collector của Q
2
ở mạch hình 4.24JC, là 13,8VDC,
d. điện trở R
1
bị hở
a. mạch đang làm việc đúng chức năng;
emitter;
c. tụ C
5
bị ngắn mạch;
b. transistor Q2 bị hở mạch giữa collector và
d. điện trở R
8
bị ngắn mạch.
32. Điện áp DC tại điểm nối của hai điện trở R
4
và R
5
ở mạch hình 4.24JC, bằng 0V.
a. mạch đang làm việc đúng chức năng; b. transistor Q
1
bị ngắn mạch giữa collector và
emitter;
c. tụ C
4
hở mạch; d. điện trở R
2
bị ngắn mạch.
33. Hệ số khuyếch đại điện áp tín hiệu của Q
2
ở mạch hình 4.24JC, gần bằng hai lần hệ số khuyếch
đại tính được,
a. mạch đang đúng chức năng; b. tụ C
3
hở mạch;
34. Hệ số khuyếch đại điện áp tín hiệu của Q
1
gần bằng 3,
c. tụ C
3
bị ngắn mạch;
a. mạch đúng chức năng; b. tụ C
4
hở mạch;
D. Bài tập.
1. Cho mạch ở hình 4.25JC, hãy tính:
d. tụ C
5
bị hở mạch.
c. tụ C
4
bị ngắn mạch; d. tụ C
2
hở mạch.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
V
c
= 10.25 V; V
B
= 3,8 V; V
E
= 3.1 V; V
CE
= 7,15 V; z
in
= 5,85 kΩ; z
out
= 2 kΩ; V
out
= 30mV
p-p
;
A
v
= 1,5
Vậy r
e
= r'
e
+ R
e
= 6.45 + 800 = 806.45 Ω
Ta có : V
B
= V
CC
R
b2
/(R
b1
+ R
b2
) = 18*8/(30 + 8) = 3,8 V
v V
E
= V
B
– V
BE
= 3.8 – 0.7 = 3.1 V
v IE = VE / Re = 3,1/800 = 3.875 mV≈ I
C
v V
Rc
= I
C
R
c
= 3.875*2 = 7,75 V
v VC = VCC – V
Rc
= 18 – 7,75 = 10.25 V
v
VCE = VC – V
E
= 7,15 V
Ta có :
r
b
= R
b1
// R
b2
= 30*8 /(30 + 8) = 6.316 k Ω = 6316 Ω
Điện trở nội tiếp giáp : r'
e
= 25mV/I
E
= 25/3,875 =
6,45 Ω
v Zin = r b//(βr
e
) = 6316*100*806,45 / (6316 + 100*806,45)
= 5,85 k Ω ( CHO β = 100 )
Z
out
= R
c
= 2 kΩ
Ta có : r
c
= R
c
//R
L
= 3*2/(3 + 2) = 1,2 kΩ
v AV = rc/re = 1200 / 806.45 = 1,5
v
Vout = AV Vin = 1,5*20mVp-p = 30mVp-p
2. Cho mạch ở hình 4.26JC, hãy tính
Vc =10.25 V; VB = 3,8 V; VE = 3.1 V; VCE = 7,15 V; zin = 584Ω ; zout = 2 kΩ; Vout = 3,72 Vp-p;
A
v
= 186
Tính tương tự như trên, các thông số V
C
,V
B
,V
E
,V
CE,
Z
out
giữ
nguyên
Nhưng r
e
thay đổi r
e
= r
e
’ = 6,45Ω vì R
E
bị nối tắt bởi tụ C
v
Z
in
= r
b
//(βr
e
) = 6316*100*6,45 / (6316 + 100*6,45) =
584 Ω
A
V
= r
c
/r
e
= 1200 / 6.45 = 186
V
out
= A
V
V
in
= 186*20mV
p-p
= 3,72 V
p-p

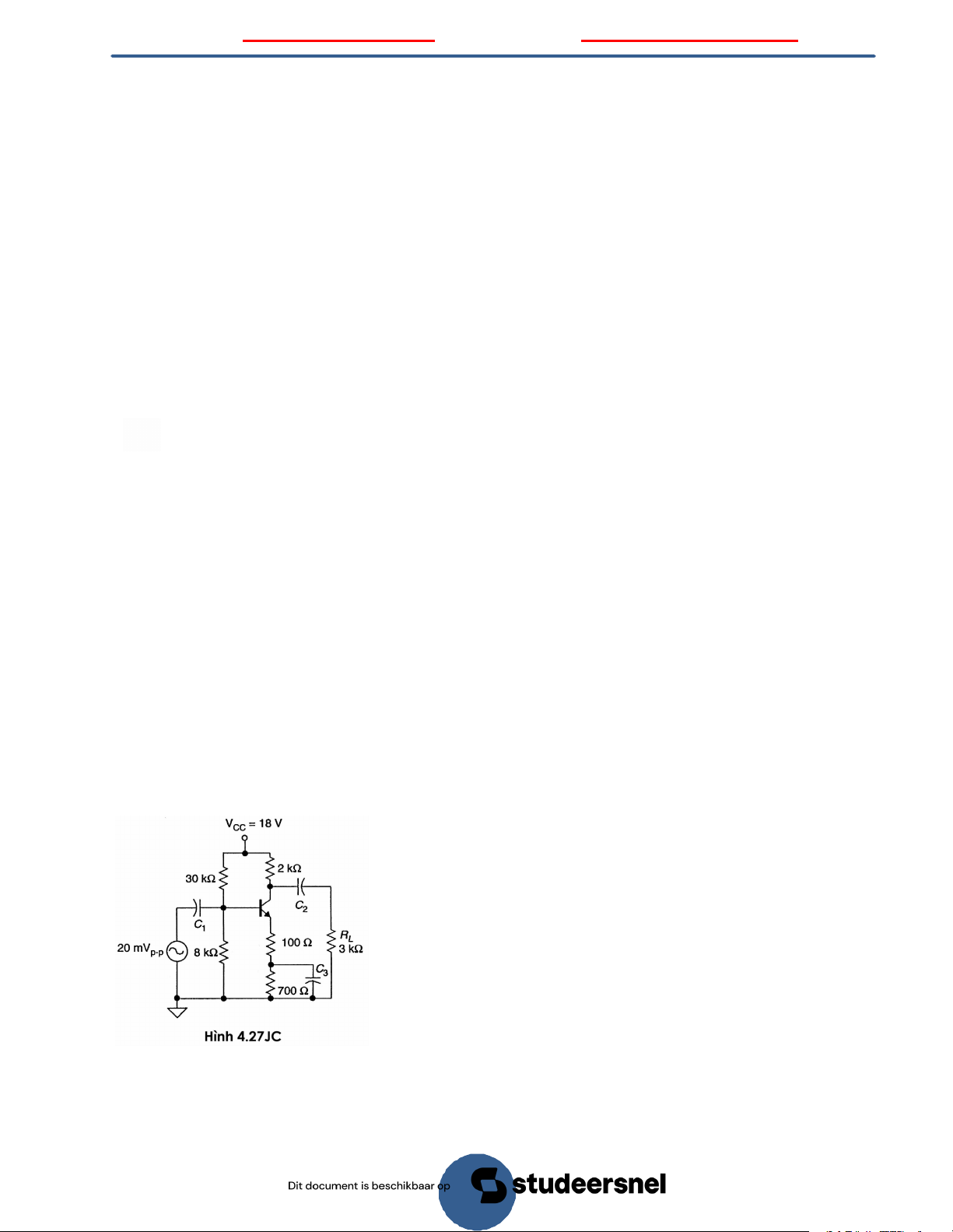

3. Cho mạch ở hình 4.27JC, hãy tính,
V
c
=10.25 V; V
B
= 3,8 V; V
E
= 3.1 V; V
CE
= 7,15 V; z
in
= 3,9 kΩ; z
out
= 2 kΩ; V
out
= 3,72 Vp-p
;
A
v
= 186
Tính tương tự như trên, các thông số V
C
,V
B
,V
E
,V
CE,
Z
out
giữ nguyên
Nhưng r
e
thay đổi r
e
= re’ + R
e
= 100 + 6,45 = 106,45Ω vì R
E
bị nối tắt bởi tụ C
v Z
in
= r
b
//(βr
e
) = 6316*100*106,45 / (6316 + 100*106,45) = 3,9 kΩ
AV = rc/re = 1200 / 106.45 = 11,3
V
out
= A
V
V
in
= 11,3*20mV
p-p
= 226 mV
p-p
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
4. Mức tín hiệu lớn nhất để có thể cung cấp tại đầu vào của mạch ở hình 4.27JC, trước khi tín hiệu
ra bắt đầu bị xén là bao nhiêu ?
5. Nếu tần số làm việc thấp nhất là 100Hz, hãy chọn trị số cho
C
1
, C
2
, và C
3
trong mạch ở hình 4.27JC,
C1 = 4,08 µ F;
C
3
= 159 µ F;
C2 = 5,3 µ F;
200Л*10 ) = 159 µF
ta có : XCmax = 1/10 giá trị điện trở nối tiếp với tụ đó, từ đó
suy ra C= 1/( 2Лf X
C
)
Vậy C
1
nối tiếp Z
in
v
X
C1
= 390 Ω
v■
C
1
=
1/(
200Л*390 ) = 4,08 µF
C
2
nối tiếp R
L
v■
X
C2
= 300 Ω
v■
C
2
=
1/(
200Л*300 ) = 5,3 µ F
C
3
nối tiếp R
e
v
X
C1
= 10 Ω
v■
C
3
= 1/(
6. Cho mạch ở hình 4.28JC, hãy tính:
V
c
= . . . . ; V
B
= . . . . ; V
E
= . . . . ; V
CE
= . . . . ; z
in
= . . . . ; z
out
= . . . . . ; V
out
= . . . . ; A
v
= . . .
. .
B nối đất nên V
B
= 0 v V
E
= V
B
– V
BE
= 0 – 0,7 = - 0,7 V
v
IE = (VEE – V
E
) / (RE + Re) = (- 12 + 0,7)/(300 + 5300) = 2mA
v
I
C
≈ I
E
= 2 mA
v
V
Rc
= I
C
R
c
= 2*3,3 = 6,6 V
v
V
C
= V
CC
– V
Rc
= 12 – 6,6 = 5,4 V
v V
CE
= V
C
– V
E
= 5,4 – (-0,7) = 6,1 V
Ta có : r
b
= R
b1
= 2 kΩ
Điện trở nội tiếp giáp : r'
e
= 25mV/I
E
= 25/2= 12,5 Ω
Vậy r
e
= r'
e
+ R
e
= 12,5 + 300 = 312,5 Ω
v
Z
in
= r
b
//(βr
e
) = 2000*100*312,5 / (2000 + 100*312,5)
3,3*6/(3,3 + 6) = 2,13 kΩ
/ 312,5 = 6,8
6,8*50mV
p-p
= 340mV
p-p
Z
out
= R
c
= 3,3 kΩ
Ta có : r
c
= R
c
//R
L
=
v
A
V
= r
c
/r
e
= 2130
v V
out
= A
V
V
in
=
tầng 2:

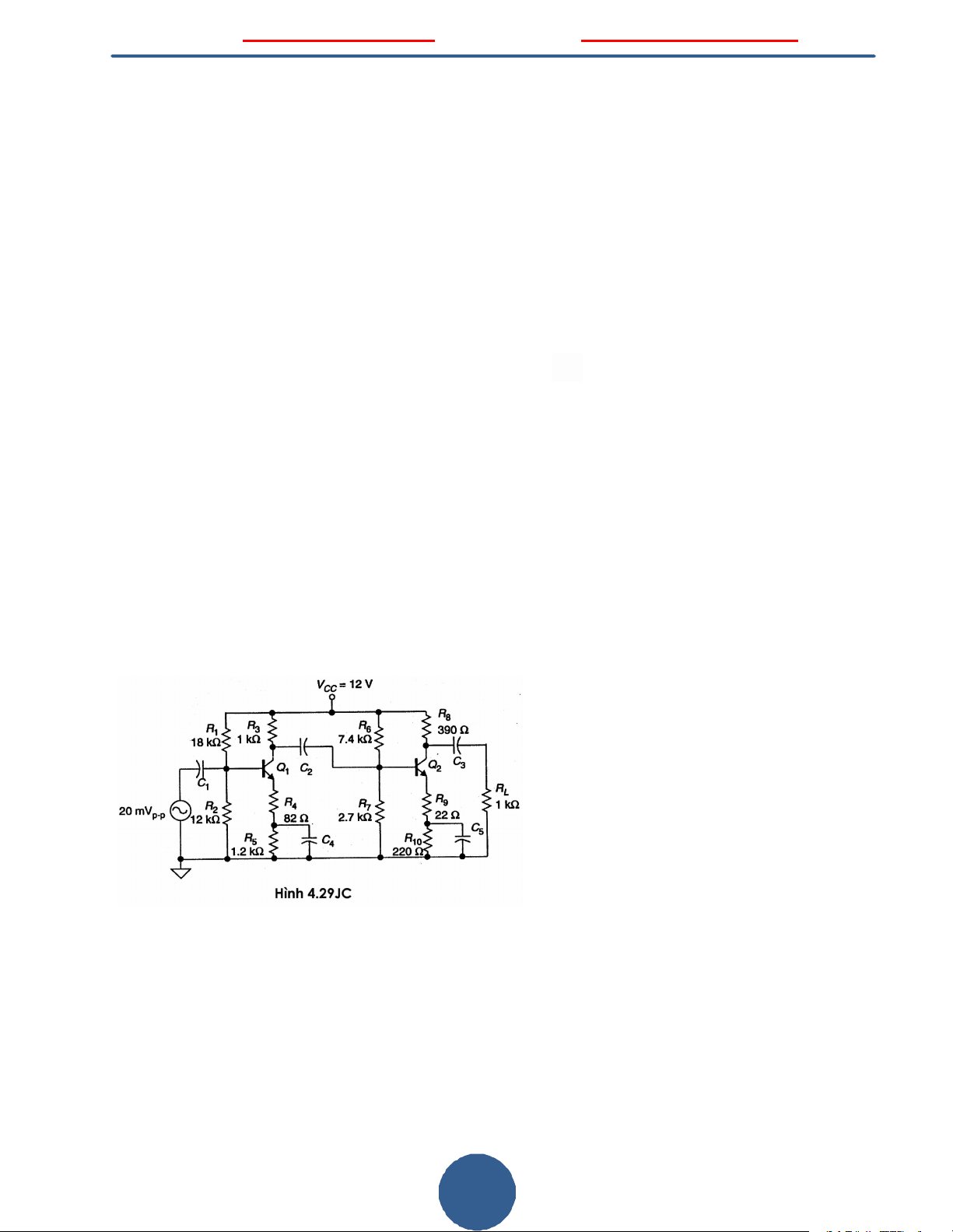

7. Hãy xác định các trị số yêu cầu dưới đây cho mạch ở hình
4.29JC,
tầng 1:
V
B
= 4,8 V ; V
E
= 4,1 V; V
C
= 8,8 V ; A
v
=6,1; z
in
= 3,8 kΩ;
z
out
= 1 kΩ
V
B
= 3,2 V; V
E
= 2,5 V; V
C
= 8V ; A
v
= 12,7; z
in
= 1kΩ; z
out
= 390 Ω
Toàn bộ mạch:
A
v
= 77,4 ; z
in
= 3,8 kΩ ; z
out
= 390 Ω
= 1,9 kΩ ( CHO β = 100 )
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
Tính tương tự riêng rẻ cho từng tầng
Nhưng :
- R
L
của tầng thứ 1 bằng Z
in
của tầng 2
8. Nếu tần số làm việc thấp nhất là 1kHz, hãy chọn các giá
trị cho C
1
, C
2
, C
3
, C
4
, và C
5
trong mạch ở hình 4.29JC,
C1 = 0,42 µ F;
C
4
= 17,7 µ F;
C2 = 1,6 µ F;
C
5
= 65,2 µ F;
C3 = 1,6 µ F;
tương tự như bài số 5 trong đó :
F
9. Hãy tính các trị số yêu cầu dưới đây đối với mạch ở hình 4.30JC,
tầng 1:
V
B
= 0V ; V
E
= - 0,7V ; V
C
= 3,8V ; A
v
= 1,7 ;
z
in
= 360 kΩ ; z
out
= 6 kΩ
tầng 2:V
B
= 3,8V ;
V
E
= 4,5V
;
V
C
= 0,3V ; A
v
= 4,6;
z
in
=740 kΩ; z
out
= 7,4 kΩ
Toàn mạch:
z
in
= 360 kΩ; z
out
= 7,4 kΩ; A
v
= 7,8
tính tương tự riêng rẻ cho từng tầng
E. Câu hỏi phần mạch BJT khác.
5.1. Mạch khuyếch đại collector chung.
1. Trong mạch khuyếch đại collector chung, cực collector . . . . .
a. được nối với mức đất của nguồn DC; b. được nối với mức đất của tín hiệu;
c. nối với V
cc
; d. cả b và c.
2. Mạch khuyếch đại collector chung có thể sử dụng kiểu phân cực . . . . . . . .
a. emitter;
b. hồi tiếp điện áp collector ;
c. phân áp ;
d. cả a và c.
3. Cấu hình collector chung có . . . . . .
a. trở kháng vào cao và trở kháng ra thấp;
b. trở kháng vào thấp và trở kháng ra bằng
C
1
nối tiếp Z
in1
v
X
C1
= 380 Ω
v■
C
1
= 1/( 2000Л*380 ) = 0,42 µF
C2 nối tiếp Z
in2
v
XC2 = 100 Ω
v■
C2 = 1/( 2000Л*100 ) = 1,6 µ F
C
3
nối tiếp R
L2
v
X
C3
= 100 Ω
v■
C
3
= 1/( 2000Л*100 ) = 1,6 µ F
C4 nối tiếp r
e1
v
XC4 = 8,2Ω
v■
C4 = 1/( 2000Л*8,98 ) = 17,7 µ
C
5
nối tiếp r
e2
v
X
C5
= 2,2Ω
v■
C
5
= 1/( 2000Л*2,4 ) = 65,2 µ F
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Downloaded by Nguyen Linh (vjt69@gmail.com)
Rc;
c. trở kháng vào cao và trở kháng ra bằng Rc; d. ngoài các trường hợp trên.
4. Hệ số khuyếch đại điện áp của mạch collector chung là . . . . .
a. lớn hơn 1; b. đúng bằng 1; c. hơi nhỏ hơn 1; d. bằng với .
5.2. Hệ số khuyếch đại dòng điện và công suất.
5. Hệ số khuyếch đại công suất của một mạch có thể tính được bằng phép nhân. . . . .
a. beta với hệ số khuyếch đại điện áp; b. bình phương dòng tải với điện áp tải;
c. hệ số khuyếch đại điện áp với hệ số khuyếch đại dòng; d. công suất vào và công suất ra.
6. Cấu hình BJT nào cho sự khuyếch đại công suất ?
a. emitter chung;
trên.
b. base chung; c. collector chung;
d. tất cả các ý
5.3. Cặp Darlinhton.
7. Cặp Darlington thay cho transistor thông thường trong mạch collector chung sẽ . . . . . . .
a. làm tăng trở kháng vào của mạch; b. cho phép mạch điều khiển tải điện trở thấp
hơn;
c. thay đổi điện áp phân cực emitter bằng 0,7V; d. tất cả các ý trên.
8. Nếu cặp Darlington được lắp bằng hai transistor với mổi transistor bằng 40, thì mạch
Darlington có beta bằng . . . . .
a. 40; b. 80; c. 60; d. 1600.
9. Mạch Darlington khi hoạt động khuyếch đại ở chế độ A, điện áp giữa cực base và emitter là bao
nhiêu ?
a. 0,2V; b. 0,7V; c. 1,4V; d. 2V.
5.4. Tầng collector chung trong mạch khuyếch đại nhiều tầng.
10. Thông thường, tầng collector chung là tầng cuối cùng trước tải. Chức năng chính của tầng
collector chung là để . . . . . .
a. cho khuyếch đại điện áp; b. làm bộ đệm cho các bộ khuyếch đại điện áp khỏi điện trở
tải thấp;
c. cho sự đảo pha tín hiệu; d. cho đường dẫn tần số cao để cải thiện đáp ứng tần số tầng
cuối cao.
11. Một bộ khuyếch đại điện áp có ba tầng có các hệ số khuyếch đại là 32, 16, và 1. Hệ số khuyếch
đại điện áp của toàn mạch là bao nhiêu ?
a. 49V; b. 49; c. 512V; d. 512.
5.5. Các mạch khuyếch đại base chung.
12. Cấu hình base chung có . . . .
a. trở kháng vào cao và trở kháng ra thấp;
c. trở kháng vào cao và trở kháng ra bằng R
c
;
b. trở kháng vào thấp và trở kháng ra bằng R
c
;
d. ngoài các ý trên.
13. Hệ số khuyếch đại dòng của mạch base chung là . . . .
a. lớn hơn 1; b. đúng bằng 1; c. hơi nhỏ hơn so với 1;
5.6. So sánh các cấu hình của mạch khuyếch đại.
d. bằng .

Tài liệu khác của Vật Lí 12

Preview text:

Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net By Khát Vọng Sống
Email: ductrong90ictu@gmail.com
Website:WWW.BeautifuLife.Cwahi.net
A. Câu hỏi phần BJT.
3.1. Giới thiệu về BJT.
1. Ba điện cực của BJT là gì ?
a. phát [emitter], gốc [base], góp [collector].
b. T , T , T . 1 2 3
c. nguồn [source], cổng [gate], máng [drain]. d. emitter, gate, collector.
2. Mũi tên trong ký hiệu mạch của BJT luôn luôn chỉ vào loại vật liệu nào ? a. dạng P; b. dạng N; c. dạng base; d. dạng PN.
3. Các BJT được phân loại thành . . . .
a. các dụng cụ PPN và PIN. b. NPN và PNP.
c. các dụng cụ NNP và PPN. d. dạng N và dạng P.
4. Ký hiệu mạch của transistor PNP là . .b . .
3.2. Cấu tạo của BJT.
5. Có bao nhiêu tiếp giáp PN trong BJT? a. 0. b. 1. c. 2. d. 3. e. 4.
6. Loại vật liệu nào là vùng base của transistor PNP? a. dạng P. b. dạng N c. dạng base. d. dạng PN.
7. So với vùng collector và emitter, vùng base của BJT là . . . . a. rất dày. b. rất mõng. c. rất mềm. d. rất cứng.
8. Trong một BJT, dòng base là. . . . . . . . . . . . . . . . . . khi được so với hai dòng collector và emitter. a. nhỏ. b. lớn. c. nhanh. d. chậm.
9. Một BJT có cấu tạo để vùng base của nó rất mõng và . . . . .
a. được pha tạp đậm.
b. được pha tạp như vùng collector. c. được pha tạp loãng.
d. được pha tạp như vùng emitter.
10. Dòng collector của BJT luôn luôn . . . .
a. nhỏ hơn nhiều so với dòng emitter của BJT.
b. nhỏ hơn so với dòng base. c. bằng dòng emitter.
d. bằng dòng emitter trừ dòng base.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
11. Trong hoạt động thông thường của transistor NPN, phần lớn điện tử di chuyển vào cực emitter .
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net . . . .
a. ra khỏi transistor thông qua cực collector.
b. ra khỏi transistor thông qua cực base.
c. sẽ được hấp thụ bởi transistor.
d. không phải các trường hợp trên.
12. Phương trình nào biểu diễn quan hệ đúng giữa các dòng base, emitter, và collector ?
a. IE = IB + .
b. IC = IB + IE.
c. IE = IB + IC.
d. IB = IE + IC.
13. Tỷ số của dòng collector và dòng base được gọi là . . . . . . . . a. rho b. pi c. omega d. beta e. alpha.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
3.3. Chuyển mạch bằng BJT.
14. Khi một chuyển mạch bằng BJT đang dẫn bảo hoà, thì V xấp xĩ bằng . . . . . . . . CE a. V ; b. V ; c. 0,2V; d. 0,7V. CC B
15. Khi một chuyển mạch bằng BJT đang dẫn, thì dòng collector sẽ được giới hạn bởi . . . . . . a. dòng base; b. điện trở tải; c. điện áp base; d. điện trở base.
16. Khi một chuyển mạch bằng BJT ngưng dẫn, thì V xấp xĩ bằng . . . . . . CE a. V ; b. V ; c. 0,2V; d. 0,7V. CC B
3.4. Trang số liệu và các thông số của BJT.
17. Ba thông số quan trọng của BJT là beta, công suất tiêu tán lớn nhất, và . . . . . . . . a. rho nhỏ nhất; b. pi nhỏ nhất;
c. dòng collector nhỏ nhất; d. dòng giử nhỏ nhất.
18. Thông số h sẽ bằng với. . . . . . . . của transistor. fe a. alpha; b. beta;
c. dòng collector lớn nhất; d. dòng giử nhỏ nhất.
3.5. Mạch khuyếch đại bằng transistor.
19. Khi mạch khuyếch đại bằng BJT được phân cực đúng để hoạt động ở chế độ A, thì . . . . . . .
a. tiếp giáp base - emitter được phân cực thuận và tiếp giáp base - collector được phân cực ngược;
b. tiếp giáp base - emitter được phân cực ngược và tiếp giáp base - collector được phân cực ngược;
c. tiếp giáp base - emitter được phân cực thuận và tiếp giáp base - collector được phân cực thuận;
d. tiếp giáp base - emitter được phân cực ngược và tiếp giáp base - collector được phân cực thuận.
20. Để mạch khuyếch đại hoạt động ở chế độ A, thì tiếp giáp base - collector của BJT cần phải . . . . . a. hở mạch; b. kín mạch;
c. được phân cực thuận; d. được phân cực ngược.
21. Hệ số khuyếch đại điện áp của mạch khuyếch đại bằng BJT bằng . . . . . . a. VB/VE; b. Vin / Vout; c. Vout/ Vin; d. VCC / VC.
22. Điện áp phân cực tại collector (V ) của mạch khuyếch đại hoạt động ở chế độ A xấp xĩ bằng . . . C . . . a. V ; CC b. một nửa V ; c. 0V; d. 0,2V. CC
3.6. Phân tích tín hiệu ở mạch khuyếch đại phân cực base.
23. Trở kháng vào của mạch khuyếch đại phân cực base sẽ bằng . . . . . . . . a. 1k ;
b. tỷ lệ nghịch với beta;
c. tỷ lệ thuận với beta;
d. không phải các trường hợp trên.
24. Trở kháng ra của mạch khuyếch đại phân cực base sẽ bằng . . . . . . . . a. Rc;
b. tỷ lệ nghịch với beta;
c. tỷ lệ thuận với beta; d. 1k .
25. Độ lệch pha giữa hai tín hiệu vào và ra của mạch khuyếch đại phân cực base bằng . . . . . . . . a. 0o; b. 90o; c. 180o; d. 270o.
26. Công thức chung để tính hệ số khuyếch đại điện áp của mạch khuyếch đại phân cực base là . . . . . .
a. A = V / V;
b. A = V / V ;
c. A = r / r; d. A = R x . v CC c v B E v c e v L
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
3.7. Phép đo trở kháng vào và ra.
27. Trở kháng vào của một mạch khuyếch đại bằng transistor có thể đo được bằng cách sử dụng . . . . .
a. đồng hồ đo điện trở [ohmmeter];
b. đồng hồ đo trở kháng; c. máy vẽ đặc tuyến;
d. điện thế kế mắc nối tiếp với máy tạo sóng.
28. Trở kháng ra của một mạch khuyếch đại bằng transistor có thể đo được bằng cách sử dụng . . . . . .
a. đồng hồ đo điện trở [ohmmeter];
b. đồng hồ đo trở kháng; c. máy vẽ đặc tuyến;
d. điện thế kế đặt vào vị trí của điện trở tải.
3.8. Họ đặc tuyến ra của BJT.
29. Họ đặc tuyến ra của BJT là đồ thị của . . . . . .
a. dòng base theo điện áp collector - emitter;
b. dòng collector theo điện áp base - emitter;
c. dòng collector theo điện áp collector - emitter;
d. dòng emitter theo điện áp base - emitter.
3.9. Sai hõng trong mạch BJT.
30. Khi kiểm tra một BJT tốt bằng đồng hồ đo điện trở, thì BJT sẽ biểu hiện . . . . . .
a. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên cả hai tiếp giáp;
b. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên tiếp giáp collector - base;
c. sẽ biểu hiện tỷ số điện trở thuận - nghịch cao trên tiếp giáp emitter - base;
d. không phải các ý trên.
31. Khi đầu que dương của một đồng hồ đo điện trở [ohmmeter] được nối đến base, còn đầu que
âm được nối đến collector của một transistor NPN, thì giá trị điện trở đo được là bao nhiêu ? a. 0 ; b. điện trở thấp; c. 5k ; d. điện trở cao.
32. Khi đầu que âm của một ohmmeter được nối đến cực base và đầu que dương được nối đến cực
emitter của một transistor NPN, thì giá trị điện trở đo được là bao nhiêu ? a. 0 ; b. điện trở thấp; c. 5k ; d. điện trở cao.
33. Điện trở đo được giữa hai cực collector và emitter của một transistor tốt là bao nhiêu ? a. 0 ; b. điện trở thấp; c. 5k ; d. điện trở cao.
34. Giá trị điện áp trên collector của transistor ở hình 3.40a, là bao nhiêu ? a. 0,2V; b. 0,7V; c. 7,5V; d. 15V.
35. Điện áp trên collector của transistor ở mạch hình 3.40b là bao nhiêu ? a. 0,2V; b. 0,7V; c. 7,5V; d. 15V.
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
36. Mức điện áp DC trên collector của transistor ở mạch hình 3.41, là bao nhiêu ? a. 0,2V; b. 0,7V; c. 7,5V; d. 15V.
37. Điện áp DC trên cực base của transistor ở mạch hình 3.41, là bao nhiêu ? d. 15V. a. 0,2V; b. 0,7V; c. 7,5V;
38. Điện áp tín hiệu trên collector của transistor ở mạch hình 3.41, là bao nhiêu ? a. 50mVpp; b. 0,2Vpp; c. 7,5Vpp; d. 15Vpp.
39. Nếu tụ đầu ra (C ) ở hình 3.41, hở mạch, thì mức điện áp tín hiệu trên collector của transistor 2 là bao nhiêu ? a. 50mVpp; b. 0,2Vpp; c. 7,5Vpp; d. 15Vpp. B. Bài tập.
1. Nếu = 80 ở mạch hình 3.42, thì các trị số đọc được trên các đồng hồ I , I , I , và V là bao B E C CE nhiêu ?
V = V – V = 1.7 – 0.7 = 1 V Rb 1 BE v I = V / R = 0.01 mA B Rb b v I = β I = 0.8 mA C B IE= IB+ IC= 0.81 mA Vì E nối đất nên V = 0 E v■
V = V = V – V = V – I R = 10 – 0.8*6 = 5.2 V CE C 2 R2 2 C 2
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
2. Nếu dòng base là 30 A và dòng collector là 4mA, thì giá trị của dòng emitter là bao nhiêu? I = I + I = 0.03 + 4 = 0.43 mA E B C
3. Nếu dòng base là 20 A và dòng collector là 4mA, thì giá trị của beta là bao nhiêu ? β = I / I C B= 4/0.02 = 200
4. Nếu transistor ở mạch hình 3.43, được dùng như một chuyển
mạch. Hãy tính điện áp tại collector khi transistor dẫn. Khi trans dẫn thì V = 0.2 V C
5. Tính điện áp collector khi transistor ở mạch hình 3.43, ngưng dẫn. Khi trans ngưng dẫn thì V = V = 20 V C CC
6. Nếu của transistor trong mạch hình 3.43, bằng 50, thì trị số điện
áp nhỏ nhất cần thiết tại đầu vào để transistor bão hoà là bao nhiêu ? C CC C
3 = 4 mA) v I = I /BC β = 4/50 = 0.08 mA
( thực ra trong trạng thái bão hòa thì V giảm xuống 0.2V và V = V C Rc CC
– 0.2, nhưng nhỏ nên ta không xét) V = I *R = 0.08*10 = 0.8 V Rb B b v V = V + V = 0.8 + 0.7 = 1.5 V BB Rb BE
7. Khi tín hiệu vào ở mạch ở hình 3.43, là 5V, thì giá trị cần thiết để làm cho transistor bão hoà là bao nhiêu ?
I = ( V – V )/R = (5 – 0.7)/104= 0.43 mA B BB BE b I = V /R = 20/5000 = 4 mA C CC C v β = I /I = 4/0.43 = 9.3 C B
8. Trong mạch hình 3.43, giả sử dòng collector là 4mA, và dòng vào là 0,5mA, nếu tăng dòng vào
lên 1mA, thì dòng collector sẽ bằng bao nhiêu ?
Khi tín hiệu dòng vào bằng 0.5mA thì mạch đã hoạt động ở trạng thái dẫn bảo hòa, nên khi tăng
dòng vào lên 1mA thì cũng không làm dòng I thay đổi nên I = 4mA C C
9. Nếu điện áp "mở" [on] tại đầu vào được cho là 3,7V, thì trị số điện trở vào lớn nhất có thể sử
dụng để nhận được sự bão hoà ở mạch hình 3.43 là bao nhiêu ? ( = 50). min
Ta có : I = V /R = 20/5000 = 4 mA = I /β = 4/50 = 0.08 mA C CC C v IB C
Suy ra giá trị điện trở có thể sử dụng là R = (V )/I b
BB – VBE B = (3.7 – 0.7 )/(0.08*103) = 37.5 kΩ
10. Hãy tính các trị số yêu cầu dưới đây đối với mạch ở hình 3.44JC. ( = 80).
VB = VBE+ VE = 0.7 V VC= 13.4 V V = V – V = 20 – I R C CC Rc C c = 20 – βI R B
c = 20 – 80*(20 – 0.7)*3300 / 775000 = 13.4 V
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
11. Cần phải thay đổi giá trị điện trở R (775k ) ở mạch hình 3.44JC b
để tạo ra điện áp collector bằng 10V (= 80).
Ta có : VC = 10V v VRc = VCC– V = 20 – 10 = 10 V C v I = V /R = 10/3300 = 3.03 mA = I /β = 3.03/80 = 0.0379 C Rc c v IB C mA
Vậy giá trị R là : R = (15 b b
– 0.7 )/(0.0379*10-3)= 509 kΩ
12. Ở mạch hình 3.45JC, nếu R = 3,3k , và beta là 120, hãy tính trị số của R để mạch cho phân c b
cực điểm giữa (Vc = 7,5V)
Ta có : V = V – V = 15 – 7.5 = 7.5 V Rc CC C v I = V / R C Rc c= 7.5/3300 = 2.272 mA v
I = I /β = 2.272/120 = 0.0189 mA B C v R = (V – V )/I b CC B
B= (15 - 0.7)/(0.0189*10-3) = 755 kΩ
13. Điện áp trên collector trong mạch hình 3.45JC sẽ bằng bao
nhiêu nếu R = 755k , R = 3,3k , và = 240 ?. b c Ta có : I = (15 – 0.7)/755000 = 0.0189 mA = I β = B v IC B 0.0189*240 = 4.536 mA Vậy : V = I R Rc C
c= 4.536*10-3*3.3*10-3= 14.97 V v
V = V – V = 15 - 14.97 =0.03 V C CC Rc
14. Trong mạch hình 3.45JC, nếu R = 600k và beta bằng 200, thì giá trị nào của R sẽ thích hợp b c
cho phân cực điểm giữa (Vc = 7,5V) ? Ta có : I = (15 = βI B
– 0.7)/600000 = 0.0238 mA v■IC B= 200*0.0238 = 4.76 mA
Vậy giá trị R là : R = (V – V )/I = (15 c c CC C C – 7.5)/4.76*10-3= 1.57 kΩ
15. Trong mạch hình 3.45JC, nếu R là 800k và R là 4,7k , thì beta cần thiết để cho phân cực b c
điểm giữa (V = 7,5V) c là bao nhiêu ?
Ta có : I = (15 – 0.7)/800000 = 0.0179 mA , I = (15 – 7.5)/4700 = 1.596 mA B C v β = I /I = 1.596/0.0179 = 89 C B
16. Trị số của r'e, zin, và zout của mạch hình 3.46JC, là bao nhiêu ? r' = 16.6 Ω z = 2486 Ω z = 5 kΩ e in out
ta có : I = (V – V )/R = (15 – 0.7)/1.43*106= 0.01 mA B CC B b v I = βI = 150*0.01 = 1.5 mA C B v
I = I + I = 1.5 + 0.01 = 1.51 mA E B C
Vậy : r ' = 25mV/I = 25/1.51 = 16.6 Ω e E
Zin = Rb// βre= (1.43*106*150*16.6) / (1.43*106+ 150*16.6) = 2486 Ω Z = R = 5 kΩ out c
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
17. Hệ số khuyếch đại điện áp của mạch ở hình 3.46JC, là bao nhiêu ? A = 200 v
Hệ số khuyếch đại : A = r /r , ta có : r = R //R V c e c c L= 10*5/(10 + 5) = 3.33 kΩ v A = 3.33*103/16.6 = 200 V
18. Nếu tụ điện C hở mạch, thì hệ số khuyếch đại điện áp của mạch hình 3.46JC, bằng bao nhiêu 2 ? A = 300 v
C hở mạch thì r = R = 5 kΩ 2 c c v A = 5*103/ 16.6 = 300 V
19. Đối với mạch ở hình 3.47JC, hãy tính:
V = 6.42 V; V = 0.7 V; V = 0 ; V = 6.42 V; z = 2096 Ω; z = 6 kΩ; V = 4.58 V; A= c B E CE in out out v 9
Ta có : I = (V – V )/R = (15 – 0.7)/1.2*103= 0.01192 mA, B CC B b v I = βI C C= 0.01192*120 = 1.43 mV v V = I R Rc C C= 1.43*10-3*6*103= 8.58 V
Vậy : V = V – V = 15 – 8.58 = 6.42 V C CC Rc V = 0 V = V – V = 6.42 V E v VCE C E V = V + V = 0.7 V B BE E r = 25mV/(I + I e B
C) = 25/(1.43 + 0.01192) = 17.4 Ω r = R //R c c L= 6*12/(6 + 12) = 4 kΩ Vậy : Z = R // βr in b
e= (1.2*106*120*17.4) / (1.2*106+ 150*17.4) = 2096 Ω Zout= Rc = 6 kΩ A = r /r V c e= 4000/17.4 = 229
Vout= Vin AV = 0.02*229 = 4.58 V
20. Đối với mạch hình 3.48JC, hãy xác định:
V = 7V ; V = 0.7V ; V = 0V ; V = 7V ; z = 1596Ω; z =4 kΩ; V = 4.8V ; A =120 c B E CE in out out v
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net Giải tương tự bài 19
C. Câu hỏi phần mạch BJT. 4.1. Giới thiệu.
1. Tại sao cần phải ổn định mạch khuyếch đại bằng BJT để chống lại sự thay đổi ở beta ?
a. do beta thay đổi theo nhiệt độ,
b. do beta thay đổi theo sự thay đổi ở các tụ ghép tầng;
c. do beta khác nhau trong các BJT cùng loại; d. cả a và c.
2. Giá trị beta điển hình của một transistor có thể xem xét là . . . . . . . . . a. + 50% và - 50%; b. +50% và - 100%; c. + 100% và - 50%; d. + 100% và - 100%.
3. Nếu beta thay đổi, thì sự thiếu ổn định điểm phân cực trong mạch khuyếch đại như thế nào ?
a. điện áp collector sẽ thay đổi;
b. dòng collector sẽ thay đổi;
c. dòng emitter sẽ thay đổi; d. tất cả các ý trên. 4.2. Phân cực phân áp.
4. Trong mạch phân cực phân áp, tại sao điện áp tại điểm nối của R và R được xem là độc lập b1 b2
với dòng base của transistor ?
a. dòng base không chảy qua R hoặc R ; b1 b2
b. dòng base nhỏ so với dòng chảy qua R và R ; b1 b2
c. chỉ có dòng emitter ảnh hưởng đến dòng chảy qua R và R ; b1 b2
d. tụ nối tầng (tụ ghép tầng) chặn dòng base chảy qua mạch phân áp.
5. Trong các mạch khuyếch đại phân cực phân áp, sự chênh lệch điện áp giữa emitter và base luôn luôn bằng . . . . . a. 0V; b. 0,2V; c. 0,7V; d. 2V.
6. Trong các mạch khuyếch đại phân cực phân áp, khi đã tính được điện áp emitter DC, thì dòng
collector tại điểm tĩnh có thể tính gần đúng bằng cách chia điện áp emitter cho . . . . .
a. điện trở ở nhánh base;
b. điện trở ở nhánh emitter;
c. điện trở ở nhánh collector; d. điện trỏ của tải.
7. Trong các mạch khuyếch đại phân cực phân áp, điện áp collector được tính bằng cách . . . . . . .
a. nhân dòng collector với điện trở collector;
b. nhân dòng collector với điện trở tải;
c. cộng điện áp base với điện áp emitter;
d. trừ sụt áp trên điện trở collector khỏi điện áp nguồn.
4.3. Các tham số tín hiệu của mạch phân cực phân áp.
8. Mạch phân cực phân áp độc lập với beta, nhưng phải trả giá cho sự không phụ thuộc với beta là gì ?
a. làm giảm độ ổn định; b. trở kháng ra thấp;
c. suy giảm hệ số khuyếch đại điện áp; d. cả b và c.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
9. Khi tính trở kháng vào, hai điện trở base (R và R ) xuất hiện dưới dạng. . . . . .với các linh b1 b2 kiện khác. a. nối tiếp; b. nối tiếp / song song; c. song song; d. nối tiếp ngược chiều nhau.
10. Điện trở động của tiếp giáp base - emitter là được mắc . . . . . .
a. nối tiếp với điện trở tín hiệu ở nhánh base;
b. song song với điện trở tín hiệu ở nhánh base;
c. song song với điện trở tín hiệu ở nhánh emitter;
d. nối tiếp với điện trở tín hiệu ở nhánh emitter.
11. Trở kháng ra của mạch khuyếch đại emitter chung sẽ bằng . . . . . . a. điện trở collector; b. điện trở tải;
c. điện trở collector mắc song song với điện trở tải; d. beta lần điện trở collector.
4.4. Các thay đổi ở mạch khuyếch đại phân cực phân áp.
12. Kiểu mạch khuyếch đại phân cực phân áp nào có trở kháng vào cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter;
c. không được rẽ mạch tụ; d. tất cả các ý trên.
13. Kiểu mạch khuyếch đại phân cực phân áp nào có trở kháng ra cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các ý trên.
14. Kiểu mạch khuyếch đại phân cực phân áp nào có hệ số khuyếch đại cao nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter; c. không được rẽ mạch tụ; d. tất cả các ý trên.
15. Kiểu mạch khuyếch đại phân cực phân áp nào có méo dạng ít nhất ?
a. được rẽ mạch tụ toàn bộ; b. phân tách điện trở emitter;
c. không được rẽ mạch tụ; d. tất cả các ý trên.
4.5. Mạch khuyếch đại phân cực emitter.
16. Điện áp base tại điểm tĩnh của mạch khuyếch đại phân cực emitter thường bằng . . . . . . a. 0V; b. 0,7V; c. 2V; d. V .cc
17. Nhược điểm của mạch khuyếch đại phân cực emitter khi so với mạch khuyếch đại phân cực
phân áp là mạch khuyếch đại phân cực emitter yêu cầu . . . . .
a. các transistor có beta cao hơn;
b. hai nguồn cung cấp; c. giá trị V cao hơn; d. không cc phải các ý trên.
18. Hệ số khuyếch đại điện áp của mạch khuyếch đại phân cực emitter là . . . . .
a. phụ thuộc vào beta; b. được tính bằng công thức chung như đối với mạch khuyếch đại phân cực phân áp;
c. bằng với x re. d. luôn luôn cao hơn so với hệ số khuyếch đại điện áp của mạch kh. đại phân cực phân áp.
4.6. Mạch khuyếch đại phân cực hồi tiếp kiểu điện áp.
19. Các mạch khuyếch đại phân cực hồi tiếp kiểu điện áp thực tế thích hợp cho làm việc với . . . .
a. các tín hiệu tần số cao;
b. các nguồn cung cấp điện áp thấp;
c. các mạch cần trở kháng vào rất cao;
d. các mạch cần trở kháng ra rất thấp.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
20. Trở kháng vào của mạch khuyếch đại phân cực hồi tiếp kiểu điện áp bị ảnh hưởng bởi . . . .
a. giá trị công suất trên điện trở collector;
b. hệ số khuyếch đại điện áp của bộ khuyếch đại;
c. giá trị điện trở của điện trở hồi tiếp; d. cả b và c.
4.7. Mạch khuyếch đại nhiều tầng ghép RC.
21. Tại sao cần phải biết trở kháng vào của mỗi tầng trong một bộ khuyếch đại nhiều tầng ?
a. do trở kháng vào toàn mạch là tích của trở kháng vào của mỗi tầng;
b. do hệ số khuyếch đại điện áp của một tầng bị tác động bởi trở kháng vào của tầng tiếp theo ;
c. do trở kháng vào của một tầng là điện trở tải của tầng trước; d. cả b và c.
22. Một trong những ưu điểm chính của việc sử dụng các tụ ghép giữa các tầng là gì ?
a. các tụ ghép cho phép mạch khuyếch đại nhiều tầng truyền các tín hiệu DC;
b. các tụ ghép tầng cho phép các mạch phân cực trong mổi tầng độc lập nhau;
c. các tụ ghép tầng rẽ mạch điện trở emitter nên làm tăng hệ số khuyếch đại; d. cả b và c.
23. Hệ số khuyếch đại điện áp toàn bộ của mạch khuyếch đại nhiều tầng sẽ bằng với . . . . . . . .
a. tổng trở kháng vào của mổi tầng;
b. tích hệ số khuyếch đại điện áp của mổi tầng;
c. hệ số khuyếch đại điện áp của tầng đầu tiên;
d. hệ số khuyếch đại điện áp của tầng cuối 24. nTr
a. tổng trở kháng vào của mổi tầng;cùng.ở kháng vào của toàn bộ mạch khuyếch đại nhiều tầng sẽ
bằng với. . . . . . . .b. tích tr d. tr
ở kháng ra của toàn bộ mạch khuyếch đại nhiều tầng sẽ bằng với . . . . . . . . b. tích tr d. tr
c. trở kháng vào của tầng đầu tiên;25. Tra. tổng trở kháng ra của mổi tầng;ở
kháng ra của mổi tầng;c. trở kháng ra của tầng đầu tiên;4.8. Các tụ điện ghép tầng và rẽ mạch.26.
Trị số điện dung của các tụ rẽ mạch và ghép tầng là một trong những yếu tố chính khi xác định . . . . .
a. tần số cắt thấp; b. hệ số khuyếch đại điện áp;
c. hệ số khuyếch đại dòng điện; d. tấn số cắt cao.
27. Nếu trở kháng vào của tầng thứ hai là 1k , thì tụ ghép nối giữa tầng thứ nhất và tầng thứ hai
sẽ có X vào khoảng. . . . . đối với tần số thấp nhất sẽ được khuyếch đại. c a. 1 ; b. 10 ; c. 100 ; d. 1k ; e. 10k .
Downloaded by Nguyen Linh (vjt69@gmail.com)
4.9. Các bộ khuyếch đại ghép trực tiếp.
28. Các mạch khuyếch đại ghép trực tiếp có ưu điểm hơn các mạch khuyếch đại ghép RC là ở chổ
chúng có thể khuyếch đại . . . . . .
a. các mức tín hiệu lớn hơn;
b. các tín hiệu tần số cao;
c. các mức tín hiệu nhỏ hơn;
d. các tín hiệu tần số thấp.
29. Trong thực tế các bộ khuyếch đại ghép trực tiếp có thể dễ bị ảnh hưởng với vấn đề . . . . . .
a. về hệ số khuyếch đại; b. về độ bảo hoà; c. về độ trôi DC; d. về trở kháng.
4.10. Sai hỏng của các mạch bằng transistor.
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
30. Điện áp đo được trên collector của Q trong m 1
ạch hình 4.24JC, vào khoảng 20VDC,
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
a. mạch đúng chức năng; b. tụ C bị ngắn mạch;
c. tụ C bị hở mạch;
d. điện trở R bị hở 2 2 1 mạch.
31. Điện áp đo được trên collector của Q ở mạch hình 4.24JC, là 13,8VDC, 2
a. mạch đang làm việc đúng chức năng;
b. transistor Q2bị hở mạch giữa collector và emitter;
c. tụ C bị ngắn mạch;
d. điện trở R bị ngắn mạch. 5 8
32. Điện áp DC tại điểm nối của hai điện trở R và R ở mạch hình 4.24JC, bằng 0V. 4 5
a. mạch đang làm việc đúng chức năng;
b. transistor Q bị ngắn mạch giữa collector và 1 emitter; c. tụ C hở mạch;
d. điện trở R bị ngắn mạch. 4 2
33. Hệ số khuyếch đại điện áp tín hiệu của Q ở mạch hình 4.24JC, gần bằng hai lần hệ số khuyếch 2 đại tính được,
a. mạch đang đúng chức năng; b. tụ C hở mạch; 3
34. Hệ số khuyếch đại điện áp tín hiệu của Q gần bằng 3, 1
c. tụ C bị ngắn mạch;
d. tụ C bị hở mạch. 3 5
a. mạch đúng chức năng; b. tụ C hở mạch;
c. tụ C bị ngắn mạch; d. tụ C hở mạch. 4 4 2 D. Bài tập.
1. Cho mạch ở hình 4.25JC, hãy tính:
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
V = 10.25 V; V = 3,8 V; V = 3.1 V; V = 7,15 V; z = 5,85 kΩ; z = 2 kΩ; V = 30mV ; c B E CE in out out p-p A = 1,5 v
Ta có : V = V R /(R + R ) = 18*8/(30 + 8) = 3,8 V B CC b2 b1 b2 v
V = V – V = 3.8 – 0.7 = 3.1 V E B BE v
IE = VE / Re = 3,1/800 = 3.875 mV≈ IC v V = I R = 3.875*2 = 7,75 V Rc C c v
VC= VCC– V = 18 – 7,75 = 10.25 V Rc v VCE= VC – V = 7,15 V E Ta có :
r = R // R = 30*8 /(30 + 8) = 6.316 k Ω = 6316 Ω b b1 b2
Điện trở nội tiếp giáp : r' = 25mV/I = 25/3,875 = e E 6,45 Ω
Vậy r = r' + R = 6.45 + 800 = 806.45 Ω e e e v
Zin = r b//(βre) = 6316*100*806,45 / (6316 + 100*806,45) = 5,85 k Ω ( CHO β = 100 ) Z = R = 2 kΩ out c
Ta có : r = R //R = 3*2/(3 + 2) = 1,2 kΩ c c L v
AV = rc/re = 1200 / 806.45 = 1,5 v
Vout= AV Vin = 1,5*20mVp-p = 30mVp-p
2. Cho mạch ở hình 4.26JC, hãy tính
Vc =10.25 V; VB = 3,8 V; VE= 3.1 V; VCE= 7,15 V; zin = 584Ω ; zout = 2 kΩ; Vout = 3,72 Vp-p; A = 186 v
Tính tương tự như trên, các thông số V ,V ,V ,V Z giữ C B E CE, out nguyên
Nhưng r thay đổi r = r ’ = 6,45Ω vì R bị nối tắt bởi tụ C e e e E v
Z = r //(βr ) = 6316*100*6,45 / (6316 + 100*6,45) = in b e 584 Ω A = r /r V c e= 1200 / 6.45 = 186 V = A V = 186*20mV = 3,72 V out V in p-p p-p
3. Cho mạch ở hình 4.27JC, hãy tính,
V =10.25 V; V = 3,8 V; V = 3.1 V; V = 7,15 V; z = 3,9 kΩ; z = 2 kΩ; V = 3,72 V c B E CE in out out p-p; A = 186 v
Tính tương tự như trên, các thông số V ,V ,V ,V Z giữ nguyên C B E CE, out Nhưng r thay đổi r = r
= 100 + 6,45 = 106,45Ω vì R bị nối tắt bởi tụ C e e e’ + Re E v Z = r //(βr in b
e) = 6316*100*106,45 / (6316 + 100*106,45) = 3,9 kΩ
AV = rc/re = 1200 / 106.45 = 11,3 V = A V = 11,3*20mV = 226 mV out V in p-p p-p
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
4. Mức tín hiệu lớn nhất để có thể cung cấp tại đầu vào của mạch ở hình 4.27JC, trước khi tín hiệu
ra bắt đầu bị xén là bao nhiêu ?
5. Nếu tần số làm việc thấp nhất là 100Hz, hãy chọn trị số cho
C , C , và C trong mạch ở hình 4.27JC, 1 2 3
C1 = 4,08 µ F;
C2 = 5,3 µ F; C = 159 µ F; 3
ta có : XCmax = 1/10 giá trị điện trở nối tiếp với tụ đó, từ đó suy ra C= 1/( 2Лf X )C Vậy C nối tiếp Z = 390 Ω = 1 inv XC1 v■ C1 1/( 200Л*390 ) = 4,08 µF C nối tiếp R = 300 Ω = 2 Lv■XC2 v■ C2 1/( 200Л*300 ) = 5,3 µ F 200Л*10 ) = 159 µF C nối tiếp R = 10 Ω = 1/( 3 ev XC1 v■ C3
6. Cho mạch ở hình 4.28JC, hãy tính:
V = . . . . ; V = . . . . ; V = . . . . ; V = . . . . ; z = . . . . ; z = . . . . . ; V = . . . . ; A = . . . c B E CE in out out v . . B nối đất nên V = 0
= V – V = 0 – 0,7 = - 0,7 V B v VE B BE v IE = (VEE – V ) / (R E
E + Re) = (- 12 + 0,7)/(300 + 5300) = 2mA v I ≈ I = 2 mA C E v V = I R = 2*3,3 = 6,6 V Rc C c
v V = V – V = 12 – 6,6 = 5,4 V C CC Rc
v V = V – V = 5,4 – (-0,7) = 6,1 V CE C E Ta có : r = R = 2 kΩ b b1
Điện trở nội tiếp giáp : r' = 25mV/I e E= 25/2= 12,5 Ω
Vậy r = r' + R = 12,5 + 300 = 312,5 Ω e e e v
Z = r //(βr ) = 2000*100*312,5 / (2000 + 100*312,5) in b e = 1,9 kΩ ( CHO β = 100 ) Z = R = 3,3 kΩ out c Ta có : r = R //R = c c L 3,3*6/(3,3 + 6) = 2,13 kΩ v A = r /r = 2130 / 312,5 = 6,8 V c e v V = A V = 6,8*50mV = 340mV out V in p-p p-p
7. Hãy xác định các trị số yêu cầu dưới đây cho mạch ở hình 4.29JC, tầng 1:
V = 4,8 V ; V = 4,1 V; V = 8,8 V ; A =6,1; z = 3,8 kΩ; B E C v in z = 1 kΩ out tầng 2:
V = 3,2 V; V = 2,5 V; V = 8V ; A = 12,7; z = 1kΩ; z = 390 Ω B E C v in out
Toàn bộ mạch:
A = 77,4 ; z = 3,8 kΩ ; z = 390 Ω v in out
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net
Tính tương tự riêng rẻ cho từng tầng Nhưng :
- R của tầng thứ 1 bằng Z của tầng 2 L in
8. Nếu tần số làm việc thấp nhất là 1kHz, hãy chọn các giá
trị cho C , C , C , C , và C trong mạch ở hình 4.29JC, 1 2 3 4 5
C1= 0,42 µ F;
C2= 1,6 µ F;
C3= 1,6 µ F; C = 17,7 µ F; C = 65,2 µ F; 4 5
tương tự như bài số 5 trong đó : C nối tiếp Z = 380 Ω = 1/( 2000Л*380 ) = 0,42 µF 1 in1v XC1 v■ C1 C2 nối tiếp Zin2v
XC2= 100 Ω v■ C2= 1/( 2000Л*100 ) = 1,6 µ F C nối tiếp R = 100 Ω
C = 1/( 2000Л*100 ) = 1,6 µ F 3 L2v XC3 v■ 3 C4nối tiếp re1v XC4 = 8,2Ω v■
C4 = 1/( 2000Л*8,98 ) = 17,7 µ F C nối tiếp r = 2,2Ω
C = 1/( 2000Л*2,4 ) = 65,2 µ F 5 e2v XC5 v■ 5
9. Hãy tính các trị số yêu cầu dưới đây đối với mạch ở hình 4.30JC, tầng 1: V = 0V ; V = - 0,7V ; V = 3,8V ; A = 1,7 ; B E C v
z = 360 kΩ ; z = 6 kΩ in out
tầng 2:V = 3,8V ; B V = 4,5V E ; V = 0,3V ; A = 4,6; C v
z =740 kΩ; z = 7,4 kΩ in out Toàn mạch: z = 360 kΩ; z = 7,4 kΩ; A in out v = 7,8
tính tương tự riêng rẻ cho từng tầng
E. Câu hỏi phần mạch BJT khác.
5.1. Mạch khuyếch đại collector chung.
1. Trong mạch khuyếch đại collector chung, cực collector . . . . .
a. được nối với mức đất của nguồn DC;
b. được nối với mức đất của tín hiệu; c. nối với V ; d. cả b và c. cc
2. Mạch khuyếch đại collector chung có thể sử dụng kiểu phân cực . . . . . . . . a. emitter;
b. hồi tiếp điện áp collector ; c. phân áp ; d. cả a và c.
3. Cấu hình collector chung có . . . . . .
a. trở kháng vào cao và trở kháng ra thấp;
b. trở kháng vào thấp và trở kháng ra bằng
Downloaded by Nguyen Linh (vjt69@gmail.com)
Email: ductrong90ictu@gmail.com
Website: WWW.BeautifulLife.Cwahi.net Rc;
c. trở kháng vào cao và trở kháng ra bằng Rc;
d. ngoài các trường hợp trên.
4. Hệ số khuyếch đại điện áp của mạch collector chung là . . . . .
a. lớn hơn 1; b. đúng bằng 1;
c. hơi nhỏ hơn 1; d. bằng với .
5.2. Hệ số khuyếch đại dòng điện và công suất.
5. Hệ số khuyếch đại công suất của một mạch có thể tính được bằng phép nhân. . . . .
a. beta với hệ số khuyếch đại điện áp;
b. bình phương dòng tải với điện áp tải;
c. hệ số khuyếch đại điện áp với hệ số khuyếch đại dòng;
d. công suất vào và công suất ra.
6. Cấu hình BJT nào cho sự khuyếch đại công suất ? a. emitter chung; b. base chung; c. collector chung; d. tất cả các ý trên. 5.3. Cặp Darlinhton.
7. Cặp Darlington thay cho transistor thông thường trong mạch collector chung sẽ . . . . . . .
a. làm tăng trở kháng vào của mạch;
b. cho phép mạch điều khiển tải điện trở thấp hơn;
c. thay đổi điện áp phân cực emitter bằng 0,7V; d. tất cả các ý trên.
8. Nếu cặp Darlington được lắp bằng hai transistor với mổi transistor bằng 40, thì mạch
Darlington có beta bằng . . . . . a. 40; b. 80; c. 60; d. 1600.
9. Mạch Darlington khi hoạt động khuyếch đại ở chế độ A, điện áp giữa cực base và emitter là bao nhiêu ? a. 0,2V; b. 0,7V; c. 1,4V; d. 2V.
5.4. Tầng collector chung trong mạch khuyếch đại nhiều tầng.
10. Thông thường, tầng collector chung là tầng cuối cùng trước tải. Chức năng chính của tầng
collector chung là để . . . . . .
a. cho khuyếch đại điện áp;
b. làm bộ đệm cho các bộ khuyếch đại điện áp khỏi điện trở tải thấp;
c. cho sự đảo pha tín hiệu;
d. cho đường dẫn tần số cao để cải thiện đáp ứng tần số tầng cuối cao.
11. Một bộ khuyếch đại điện áp có ba tầng có các hệ số khuyếch đại là 32, 16, và 1. Hệ số khuyếch
đại điện áp của toàn mạch là bao nhiêu ? a. 49V; b. 49; c. 512V; d. 512.
5.5. Các mạch khuyếch đại base chung.
12. Cấu hình base chung có . . . .
a. trở kháng vào cao và trở kháng ra thấp;
b. trở kháng vào thấp và trở kháng ra bằng R;c
c. trở kháng vào cao và trở kháng ra bằng R; d. ngoài các ý trên. c
13. Hệ số khuyếch đại dòng của mạch base chung là . . . . a. lớn hơn 1; b. đúng bằng 1; c. hơi nhỏ hơn so với 1; d. bằng .
5.6. So sánh các cấu hình của mạch khuyếch đại.
Downloaded by Nguyen Linh (vjt69@gmail.com)

Tài liệu liên quan:
