Kiến trúc web
❑ Các mô hình kiến trúc web ❑ Giao thức HTTP ❑ Mô hình MVC ❑ Kiến trúc Web Platform ▪ Platform • Hardware
• Software modules & configurations
• Choice of software platform (J2EE, .NET)

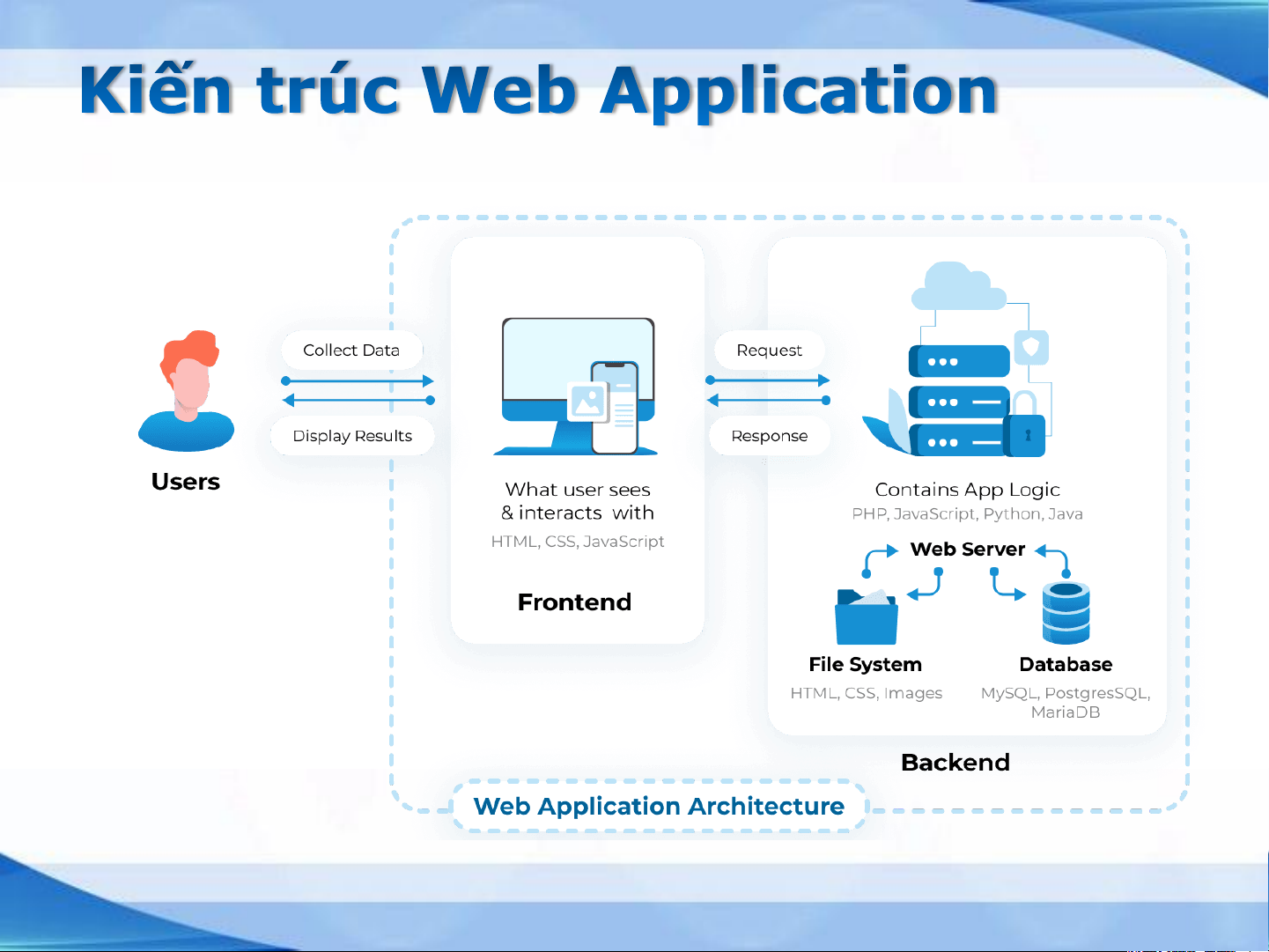

❑ Kiến trúc Web Application
▪ Mô hình hóa các tiến trình xử lý
▪ Trong một lĩnh vực cụ thể
▪ Module hóa và phức tạp
❑ Web platform dựa trên các thành phần sau ▪ TCP/IP ▪ HTTP ▪ HTML
❑ Mô hình kiến trúc Client/Server
❑ Là mô hình phức tạp…
▪ Các thành của network (firewall, proxy, load balancer)
▪ Các thành phần của intranet (web server,
application server, database, web services)
❑ Các thành phần ngữ nghĩa
❑ Dịch vụ Web: Nội dung của Web
động và có tính tương tác ▪ URLs/URIs ▪ PHP, Python, Java ▪ HTTP ▪ HTML HTML/XHTML HTTP for for display transport HTTP Server URL/URI for C#, PHP, Python… Clients addressing for interaction (browsers) Client Web server HTTP message HTTP HTTP TCP segment TCP TCP Router Router IP packet IP packet IP packet IP IP IP IP Ethernet Ethernet SONET SONET Ethernet Ethernet interface interface interface interface interface interface Ethernet SONET link Ethernet
❑ Những bước xử lý của browser http://origin/.. DNS query DNS server Client Origin
Establish TCP connection server HTTP request HTTP HTTP response transaction
Optional parallel connections HTML
◼ Một giao dịch của giao thức HTTP là một request và
một response (một phản hồi của một request nào đó)
giữa web client và web server GET / HTTP/1.1
Accept: image/gif, image/x-xbitmap, image/ jpeg, image/pjpeg, */* Accept-Language: en-us Accept-Encoding: gzip, deflate
User-Agent: Mozilla/4.0 (compatible; Client MSIE 5.01; Windows NT) Origin Host: www.eurecom.fr Connection: Keep-Alive server HTTP/1.1 200 OK
Date: Mon, 15 Jul 2002 08:49:00 GMT
Server: Apache/1.3.26 (Unix) PHP/4.2.1
Last-Modified: Wed, 12 Jun 2002 08:49:49 GMT ETag: "2a-50ea-3d070b2d" Accept-Ranges: bytes Content-Length: 20714
Keep-Alive: timeout=15, max=100 Connection: Keep-Alive Content-Type: text/html ... HTML
❑ HTTP message ở dạng ASCII text, gồm:
▪ Một dòng đầu (method, URI, HTTP version)
Method Request-URI HTTP-Version (Request-Line)
HTTP-Version Status-Code Reason-Phrase (Status-Line) ▪ Các trường Header field-name ":" [ field-value ] ▪ Một dòng trống
▪ Phần thân thông báo (tùy chọn) ❑ Ví dụ GET /foo.html HTTP/1.1
Accept: image/gif, image/x-xbitmap, image/ jpeg, image/pjpeg, */* Accept-Language: en-us
Accept-Encoding: gzip, deflate
User-Agent: Mozilla/4.0 (compatible; MSIE 5.01; Windows NT) Host: www.eurecom.fr Connection: Keep-Alive
GET /foo.html HTTP/1.1 — request "/foo.html" using HTTP version 1.1
Accept: — types of documents accepted by browser
Accept-Language: — preferred language is english
Accept-Encoding: — browser understands compressed documents
User-Agent: — identification of browser (real type is IE 5.01)
Host: — what the client thinks the server host is

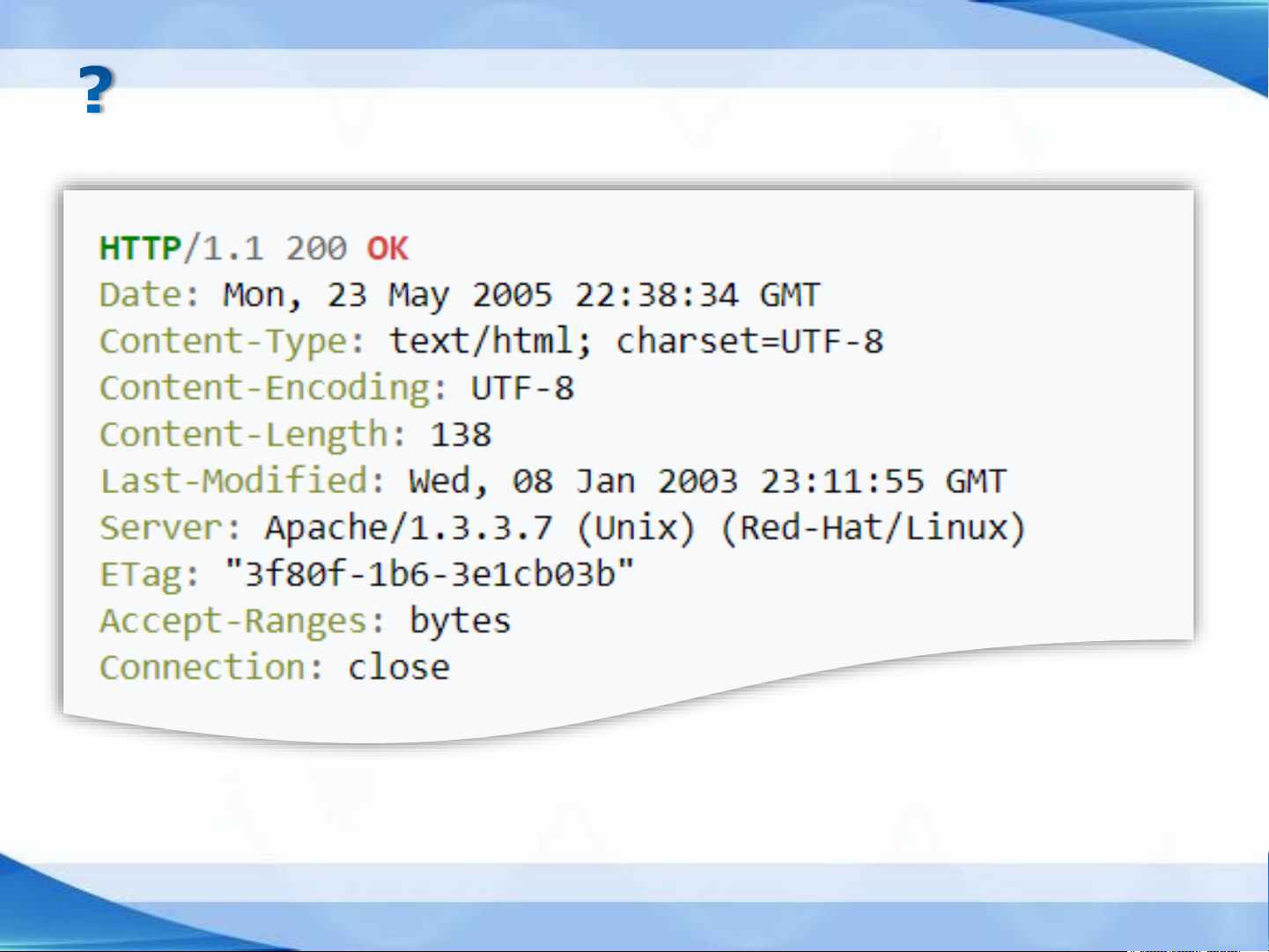

Connection: — keep TCP connection open until explicitly disconnected ❑ Ví dụ: HTTP/1.1 200 OK
Date: Mon, 15 Jul 2002 08:49:00 GMT
Server: Apache/1.3.26 (Unix) PHP/4.2.1
Last-Modified: Wed, 12 Jun 2002 08:49:49 GMT
ETag: "2a-50ea-3d070b2d" Accept-Ranges: bytes Content-Length: 20714 Connection: close Content-Type: text/html ...
HTTP/1.1 200 OK — document found (code 200); server is using HTTP 1.1
Date: — current date at the server
Server: — software run by the server
Last-Modified: — most recent modification of the document
ETag: — entity tag (unique identifier for the server resource, usable for caching)
Accept-Ranges: — server can return subsections of a document
Content-Length: — length of the body (which follows the header) in bytes
Connection: — the connection will close after the server's response
Content-Type: — what kind of document is included in the response
... — document text (follows blank line) ❑ GET ❑ DELETE Retrieve a resource from the Remove a resource from the server (static file, or server dynamically-generated data) ❑ OPTIONS (HTTP 1.1) ❑ HEAD Request other options for an Get information about a URI (methods understood by a resource (but not the actual server or allowed for a given resource) URI) ❑ POST ❑ TRACE (HTTP 1.1) Client provides some Ask proxies to declare
information to the server, e.g., themselves in the headers through forms (may update (used for debugging) the state of the server) ❑ CONNECT (HTTP 1.1) ❑ PUT Used for HTTPS (secure Provide a new or replacement HTTP) through a proxy resource to put on the server ❑ 2xx: thành công ▪ 200 OK ❑ 3xx: chuyển tiếp ▪ 301 Moved Permanently ▪ 302 Found ▪ 307 Temporary Redirect
❑ 4xx: lỗi từ phía client ▪ 400 Bad Request ▪ 401 Unauthorized ▪ 403 Forbidden ▪ 404 Not Found
❑ 5xx: lỗi từ phía server ▪ 500 Internal Server Error
❑ Dữ liệu cache gần người dùng hơn
▪ Improves Web performance, reduces load on server
▪ Cache control directives in HTTP header (no cache, age, etc.) Cache Origin GET http://origin/.. server server Client 1 GET http://origin/.. 200 OK 200 OK Client 2 GET http://origin/.. 200 OK
❑ Cơ chế bảo mật đơn giản thông qua username/password
▪ Basic scheme: username:password base-64 encoded
echo -n "user:password" | openssl base64
echo "c2NvdHQ6dGlnZXI=" | openssl base64 -d GET /private/ HTTP/1.1 Client Origin HTTP/1.1 401 Unauthorized server
WWW-Authenticate: Basic realm="secret" Username: joe Password: ******** GET /private/ HTTP/1.1
Authorized: Basic SHY3GH7D3SH== HTTP/1.1 200 OK ... HTML
❑ Cho phép Web servers lưu trạng thái của Client
▪ Dùng cặp khóa – giá trị
▪ Thường dùng quản lý các Client Origin phiên giao dịch session server GET http://origin/..
▪ Cookie có thể truy xuất bởi 200 OK một site/domain Set-Cookie: ABC=XYZ
▪ Server có thể định thời gian hết hạn GET http://origin/..
▪ Client có thể từ chối cookie, Cookie: ABC=XYZ
giới hạn kích thước, thời 200 OK gian…
