Bài mô phỏng mạch iện tử 1 – nhóm 41
Thành viên: Ngô Trí Quý – 23142388
Lê Anh Khôi – 23142326
Bài 1:

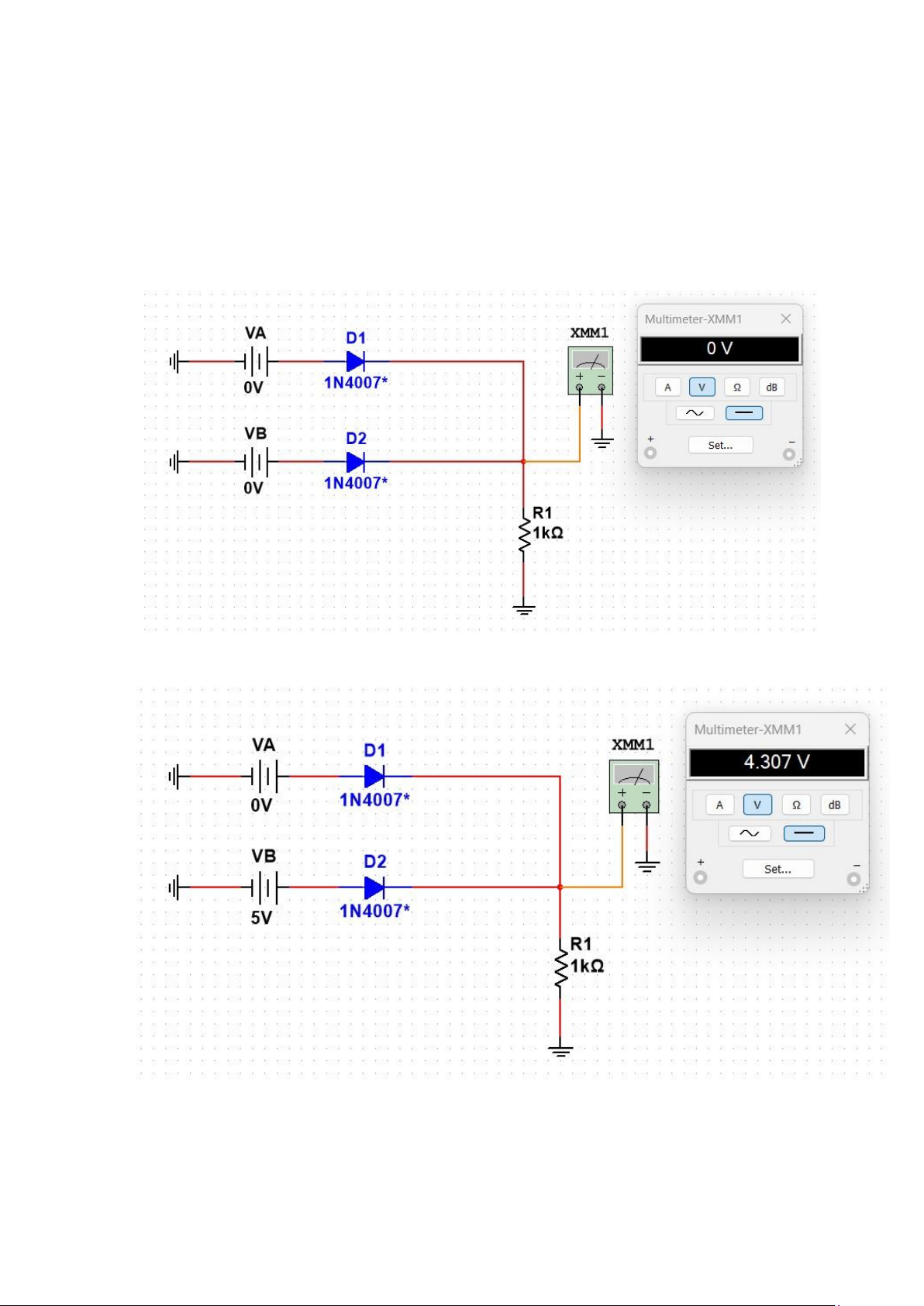

TH1: A = 0V, B = 0V => Vo = 0V
TH2: A = 0V, B = 5V => Vo = 4.307V
lOMoARcPSD| 58728417

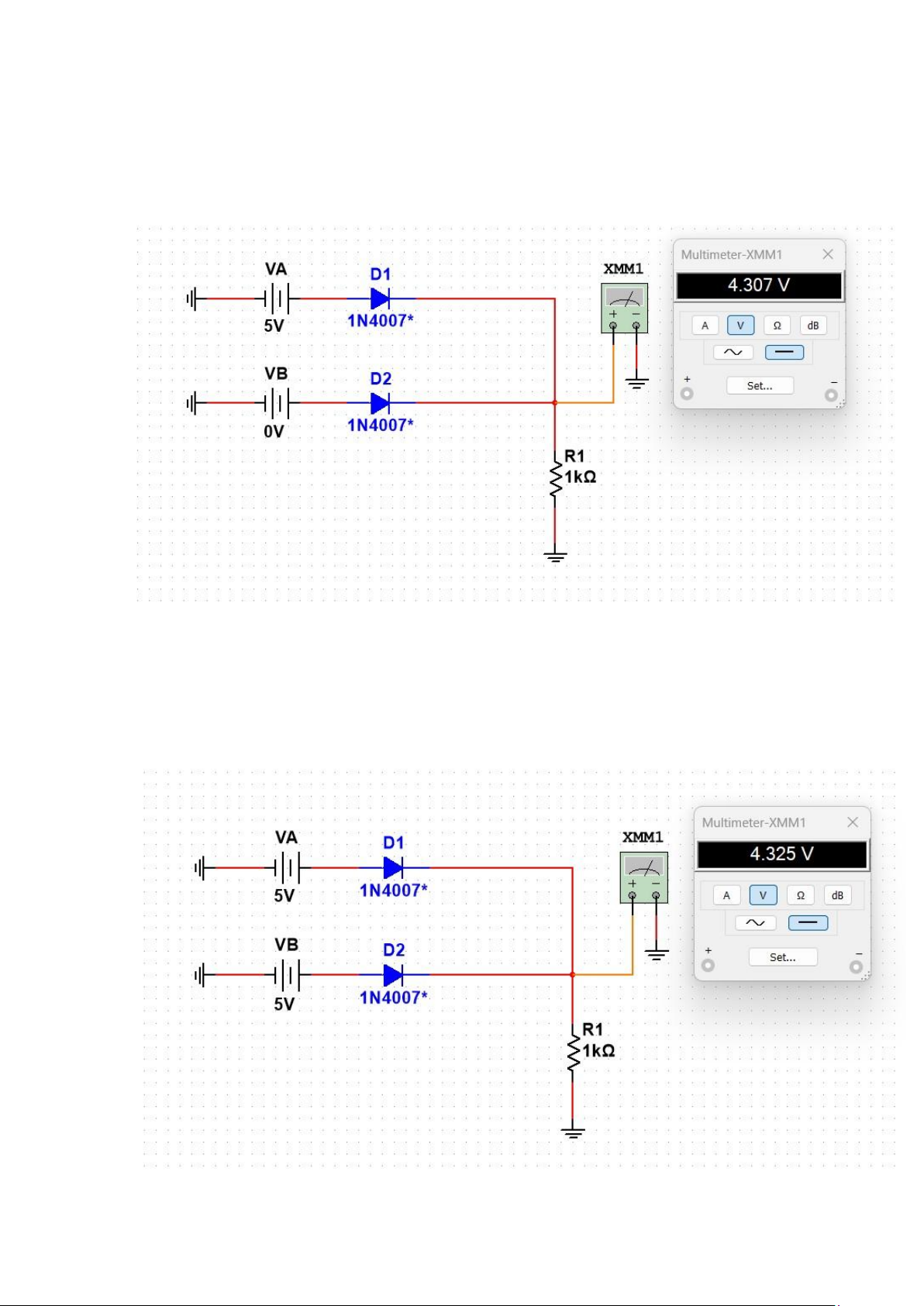

TH3: A = 5V, B = 0V => Vo = 4.307V
TH4: A = 5V, B = 5V => Vo = 4.325V
lOMoARcPSD| 58728417
Bài 2:
Điện áp ra V
oDC
trên tải RL:

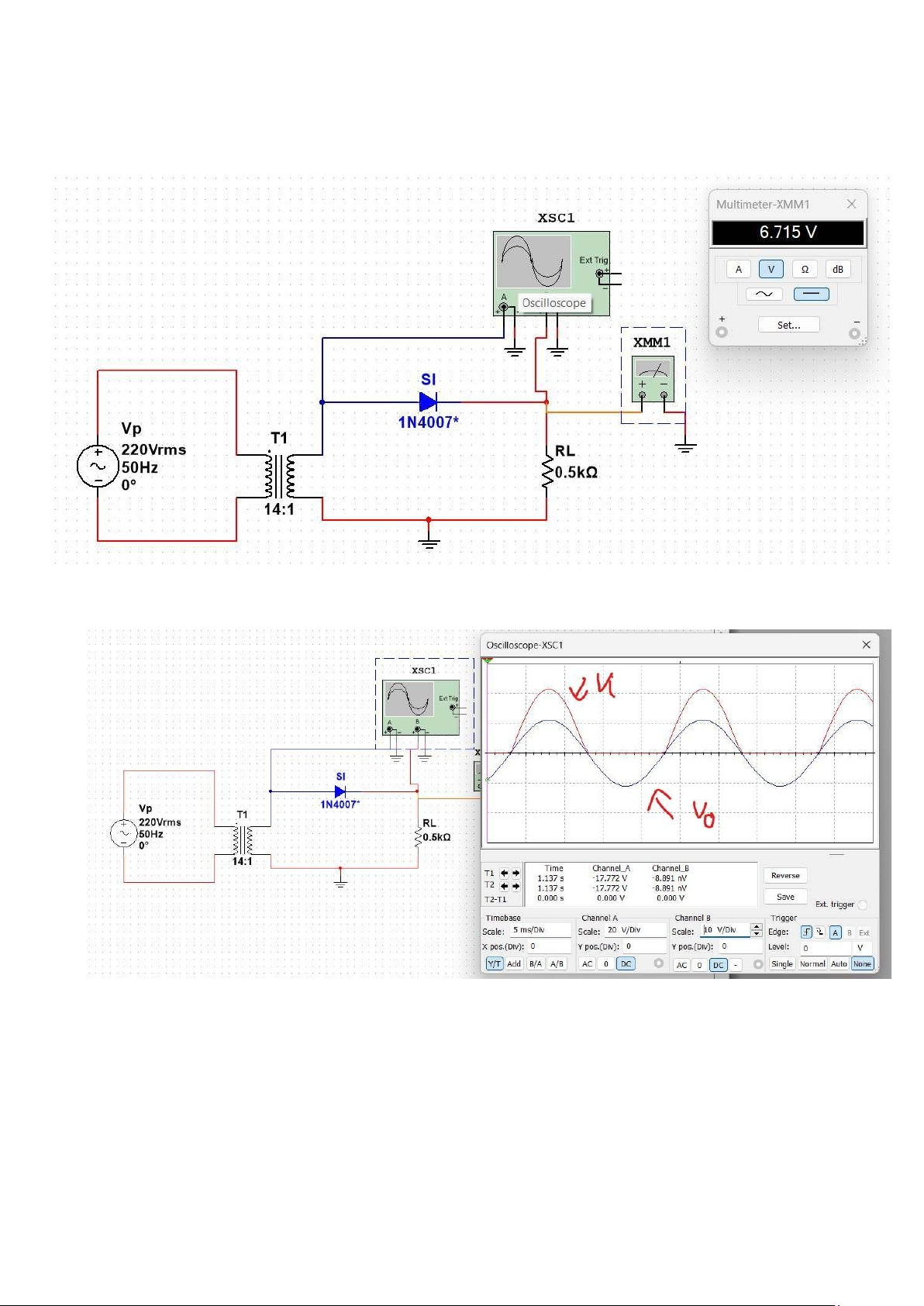

Dạng sóng Vi và iện áp ra Vo trên tải RL:
Bài 3:
lOMoARcPSD| 58728417

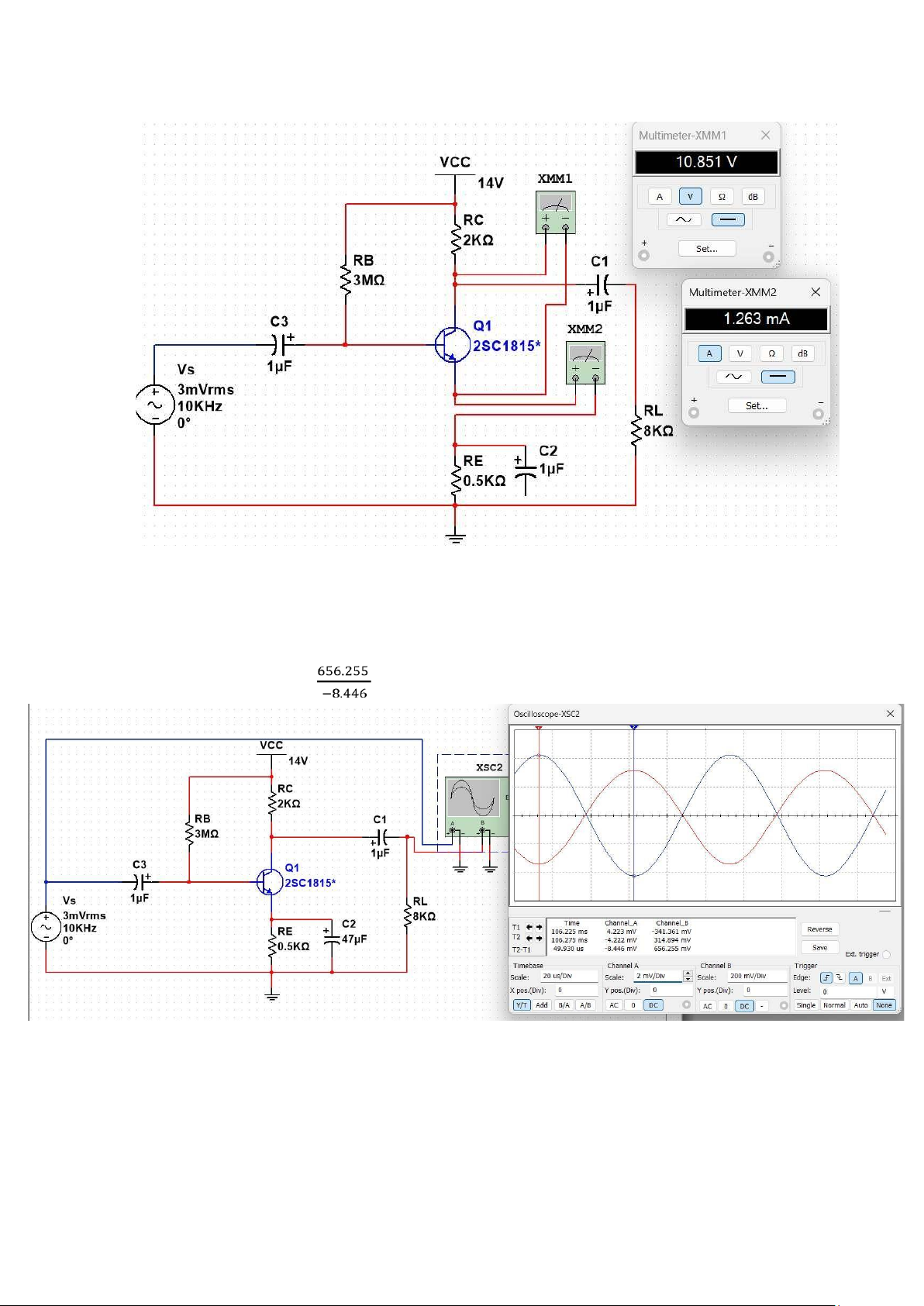

Đo iểm tĩnh Q: Vce = 10,851V Ic = 1.263mA
Có tụ bypass: |𝐴
𝑣
| = | | = 77.7
lOMoARcPSD| 58728417

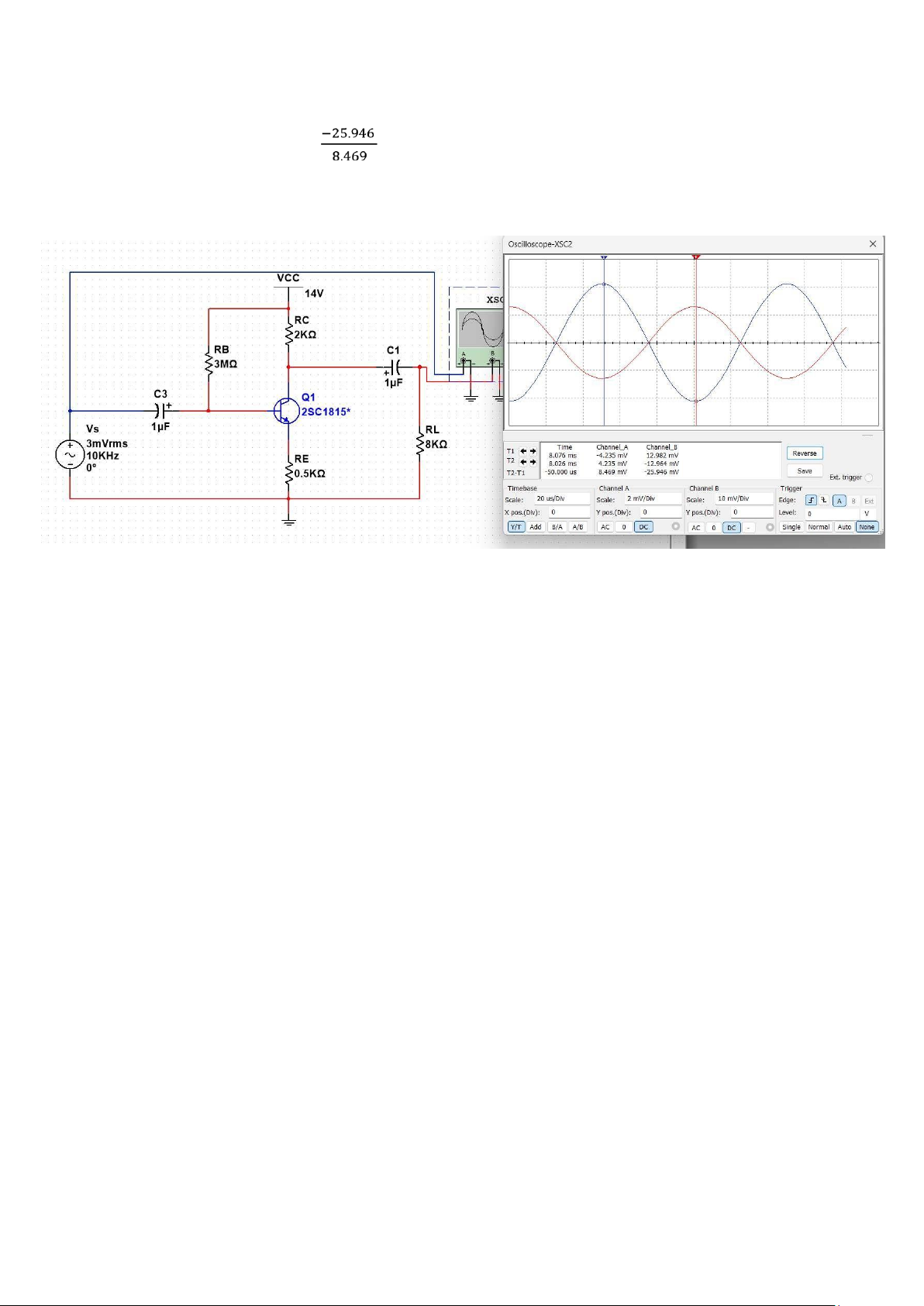

Bỏ tụ bypass: |𝐴
𝑣
| = | | = 3.1
Nhận xét ảnh hưởng của tụ bypass: làm tăng mức ộ khuếch ại
