Một tòa nhà 18 tầng ( 40x60m) đang được hoàn thiện. Tòa nhà thuộc sở hữu của một
viện nghiên cứu thị trường ITT. ITT dự kiến sử dụng tòa nhà như sau:
- Tầng hầm 1,2 : khu vực ỗ xe, kỹ thuật.
- Tầng 1:Khu vực hội trường.
- Tầng 2, 3,4 : khu vực làm việc, các tầng trên là phòng hội thảo và phòng học
Thông tin thêm về ITT như sau: có khoảng 100 cán bộ, nhân viên. ITT thực hiện các
công tác ào tạo và nghiên cứu. Hiện nay việc quản lý khách hàng , dự án vẫn nằm
trên sổ sách thông thường, một số bộ phận sử dụng excel dùng chủ yếu để soạn thảo
văn bản. Ban giám ốc ITT dự định chi một số tiền để hiện ại hóa hệ thống máy tính
với mục tiêu cơ bản sau:
- ứng dụng quản lý khách hàng, quản lý dự án, phần mềm hỗ trợ tính toán, …
- cung cấp thông tin cho khách hàng qua internet
- cán bộ, nhân viên của doanh nghiệp có thêt từ ngoài truy cập vào dữ liệu của mạng qua internet.
Hãy thiết kế một mạng máy tính để ITT có thể triển khai việc ứng dụng công nghệ thông tin. Bài làm I. Khảo sát a) Tổng quan :

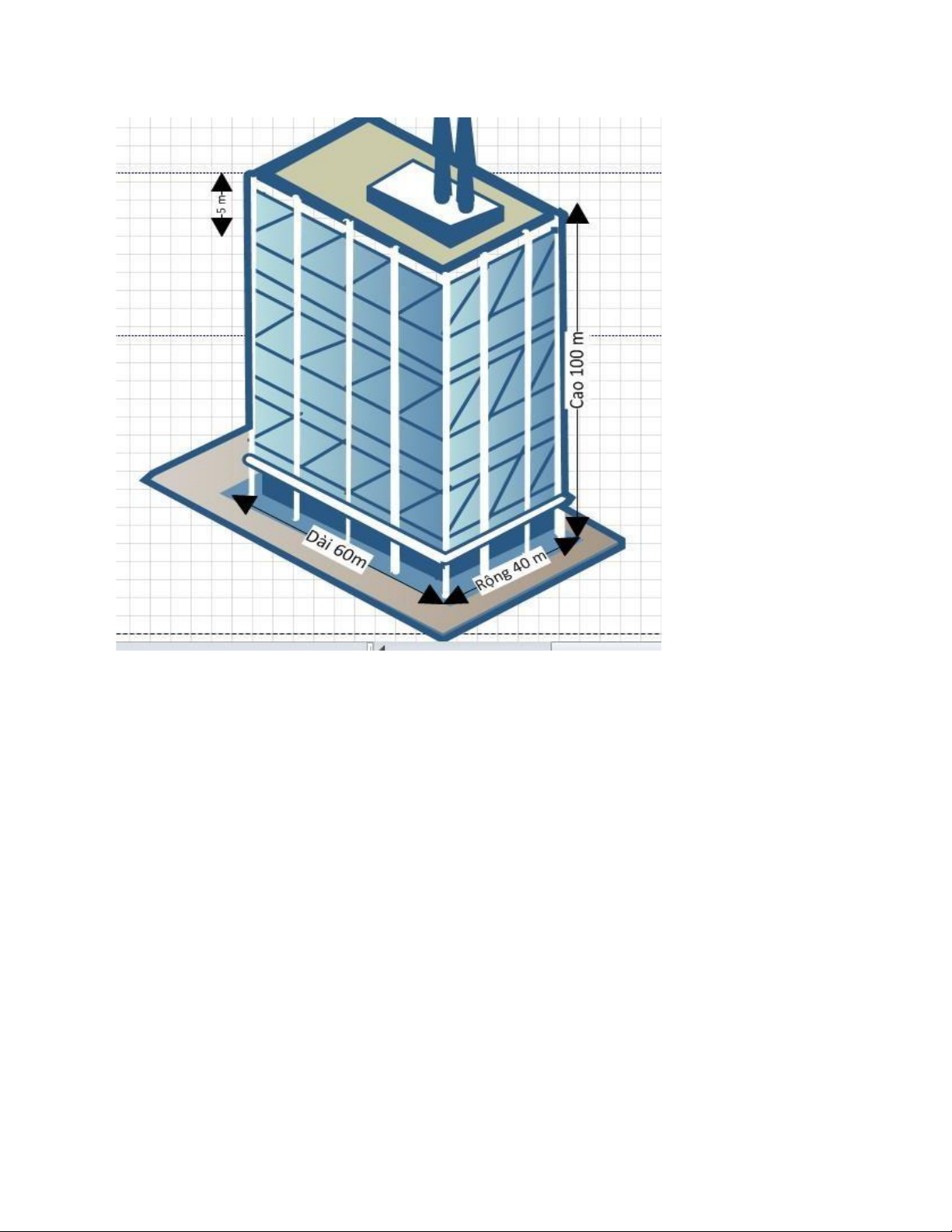

- Toà nhà cao 18 tầng rộng 40m, dài 60m và cao 100m - Mỗi tầng cao 5m
- Tòa nhà có 2 tầng hầm 3m lOMoAR cPSD| 60797905
- Tầng 1 là có 2 hội trường A và B.Mỗi hội trường diện tích 1000m2 sức chứa 1000 người
- Tầng 2,3,4 là tầng làm việc ,mỗi tầng có 16 phòng làm việc
- Tầng 5 ến tầng 18: phòng hội thảo và phòng học để cho thuê
Mỗi tầng gồm 2 phòng hội thảo và 4 phòng học lOMoAR cPSD| 60797905

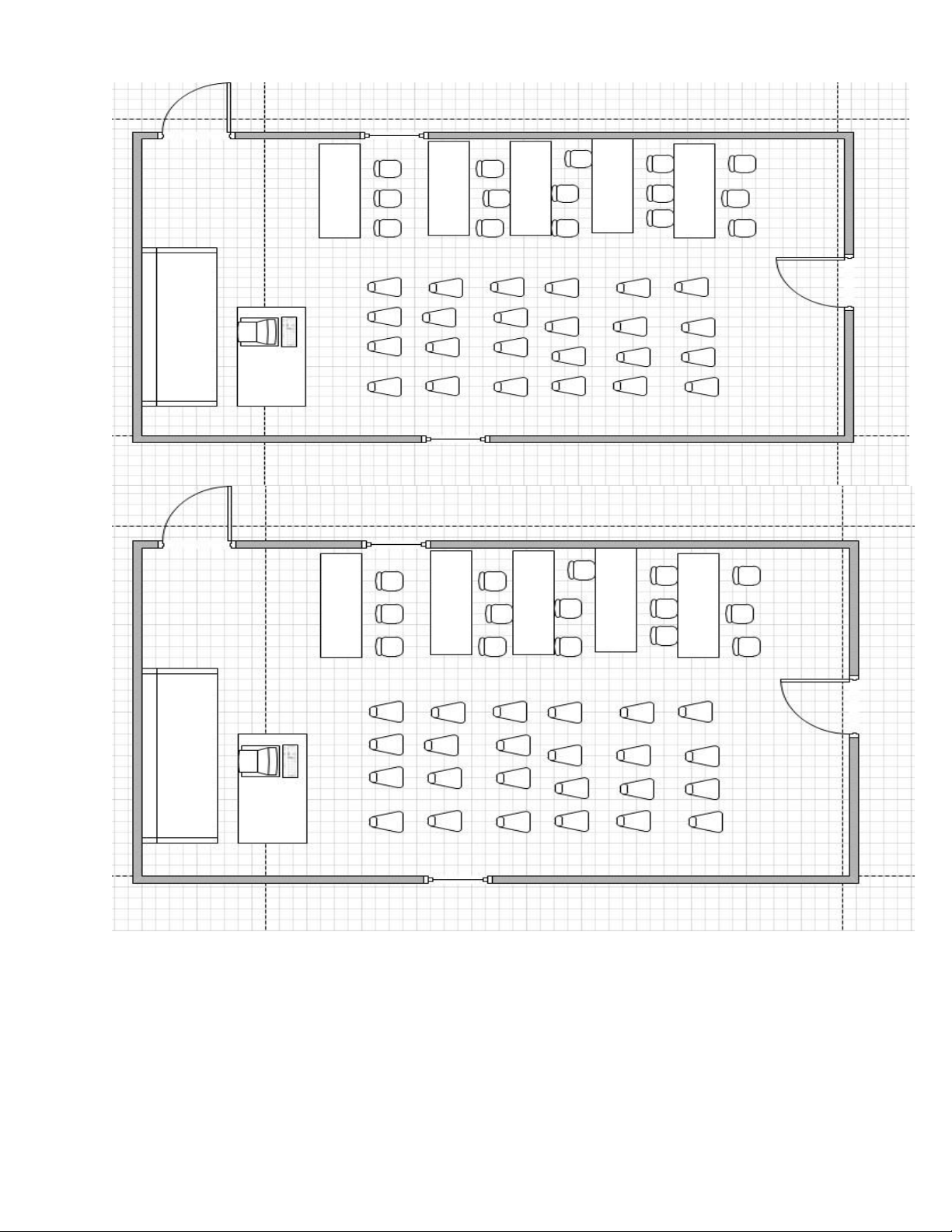

b) Sơ ồ mặt bằng -Tầng hầm 1,2 lOMoAR cPSD| 60797905
-Tầng 1 gồm 2 hội trường lOMoAR cPSD| 60797905
-Tầng 2,3,4 là tầng làm việc
Mỗi tầng 16 phòng làm việc lOMoAR cPSD| 60797905
-Tầng 5 ến 18 là phòng hội thảo và thực hành. Các phòng này toàn bộ cho thuê.
Trang thiết bị sẽ do công ty thuê mua sắm.
Mỗi tầng có 2 phòng hội thảo và 4 phòng học lOMoAR cPSD| 60797905 II. Phân tích
❖ Nhu cầu của tổ chức:
- Ứng dụng quản lý khách hàng, quản lý dự án phần mềm hỗ trợ kế toán
- Cung cấp thông tin cho khách hàng qua internet
- Cán bộ, nhân viên của doanh nghiệp có thể từ ngoài truy cập vào dữ liệu qua mạng internet.
❖ Phân tích yêu cầu
-Xây dựng hệ thống mạng LAN cho tòa nhà. -
Có thể truy cập Wireless từ bất cứ âu trong phạm vi tòa nhà với chất
lượng trung bình khá trở lên. - Chia sẻ máy in trong cùng một khu. -
Có filewall nhằm: kiểm soát luồng thông tin từ giữa Intranet và Internet có nghĩa là: lOMoAR cPSD| 60797905
▪ Cho phép hoặc cấm những dịch vụ truy nhập ra ngoài (từ Intranet ra Internet).
▪ Cho phép hoặc cấm những dịch vụ phép truy nhập vào trong (từ Internet vào Intranet).
▪ Theo dõi luồng dữ liệu mạng giữa Internet và Intranet.
▪ Kiểm soát ịa chỉ truy nhập, cấm ịa chỉ truy nhập.
▪ Kiểm soát người sử dụng và việc truy nhập của ngời sử dụng.
▪ Kiểm soát nội dung thông tin thông tin lưu chuyển trên mạng. III Thiết kế
❖ Mô tả thiết kế:
- Tại trung tâm mạng sẽ gồm 1 Router kết nối với 1 switch 24 port có cổng
quang, switch này sẽ kết nối với 5 máy chủ( máy chủ Web ,máy chủ Mail hỗ
trợ gửi thư iện tử,máy chủ File để gửi các dữ liệu , máy chủ Database để lưu
trữ dữ liệu, máy chủ Application hỗ trợ các ứng dụng) và các switch tại các
tầng thông qua ường cáp quang 96FO để ảm bảo khả năng truyền dữ liệu.
- Tại các phòng làm việc sẽ có 1 switch 24 port, kết nối tới switch tại trung tâm
mạng, ồng thời switch kết nối tới các máy tính và máy in.
- Tại các phòng hội thảo và phòng học: sẽ có 1 máy tính kết nối với máy chiếu,
và hệ thống phục vụ máy chiếu.
- Nếu nhu cầu phát sinh khi sử dụng mạng có thể sử dụng Modem wifi cắm vào
ường mạng để có thể phát wifi.
❖ Dự kiến bố trí thiết bị các tầng như sau:
- Tầng hầm 1, 2: khu vực ỗ xe, kỹ thuật
mỗi tầng hầm 2 máy tính để bàn, 2 chiếc camera để quan sát theo dõi, cáp
mạng UTP để nối lên switch tầng 1. lOMoAR cPSD| 60797905
- Tầng 1: 2 hội trường dùng chung modem wifi ,trang bị riêng mỗi hội trường
2 máy chiếu, 2 màn chiếu trang bị 1 máy tính để bàn hỗ trợ trình chiếu.
- Tầng 2,3,4 : Khu vực làm việc của viện nghiên cứu.
Mỗi tầng có 16 phòng làm việc ,có 1 modem wifi cho từng tầng
• Mỗi phòng trang bị 2 máy tính để bàn và 1 máy in, 1 máy copy, 1 máy fax,1 switch 24 port
• Riêng tầng 9 ặt trung tâm mạng còn có 5 server chính: database server,
web server, mail server, file server, application server.
- Tầng 5 ến tầng 18: phòng hội thảo và phòng học để cho thuê
Mỗi tầng gồm 2 phòng hội thảo và 4 phòng học
Công ty ITT sẽ trang bị cho mỗi tầng 1 switch để nối mạng, 1 modem wifi.
Các trang thiết bị khác do công ty thuê mua tùy mục ích sử dụng của họ.

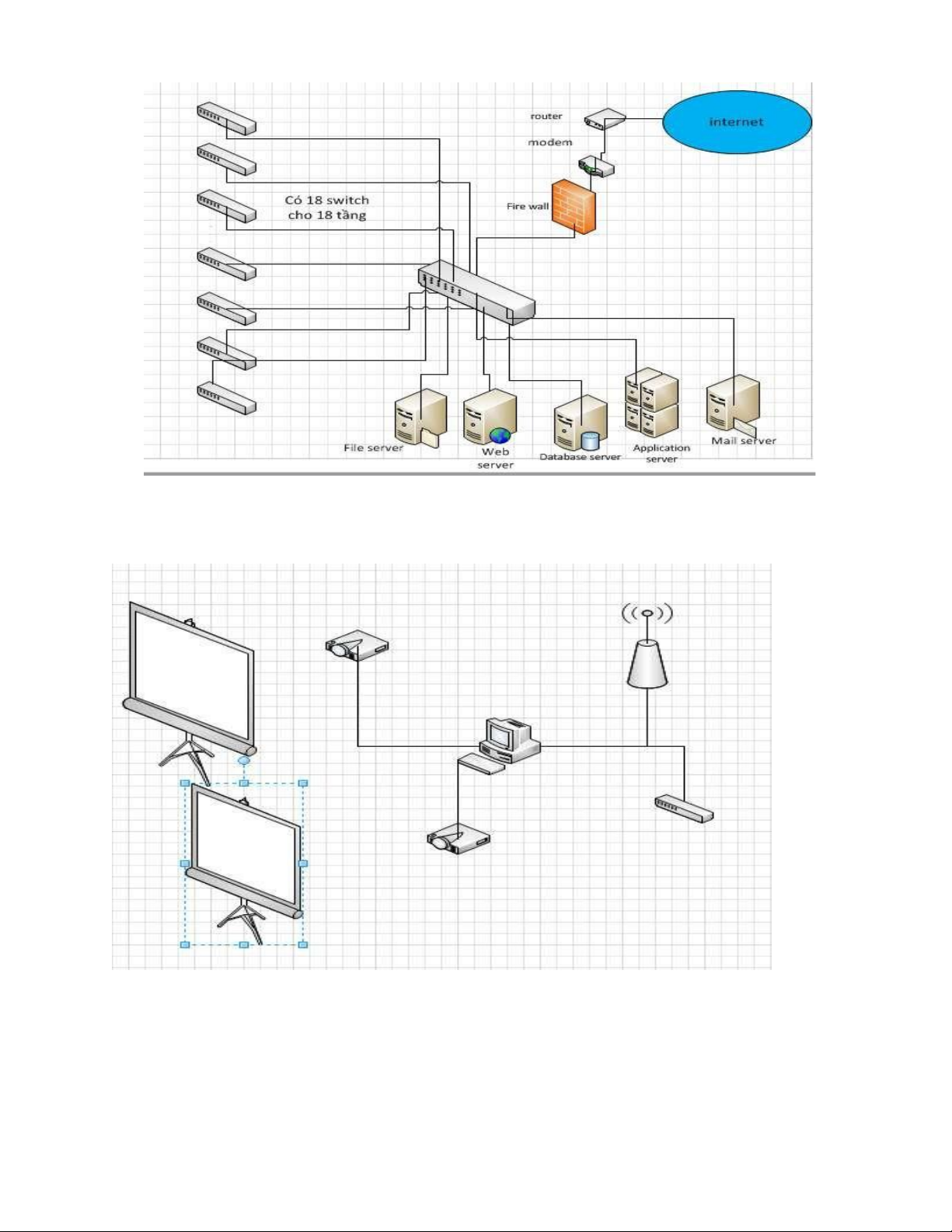

a) Mô hình vật lý Mô hình tổng quát lOMoAR cPSD| 60797905 Tầng 1 là hội trường -Tầng 2,3,4
Mỗi tầng 16 phòng làm việc
Modem wifi mỗi tầng chỉ cần ở 1 cái ở 1 phòng ,15 phòng còn lại không cần lOMoAR cPSD| 60797905
Trung tâm mạng ặt tại tầng 3
Tầng 5 ến 18 là phòng hội thảo và phòng học trang bị 1switch và 1 modem wifi lOMoAR cPSD| 60797905 B)mô hình logic Mô hình logic tổng quát lOMoAR cPSD| 60797905
Mô hình logic phòng làm việc
IV. Dự trù kinh phí Các thiết bị mua mới lOMoAR cPSD| 60797905 Thiết bị dự kiến Tác dụng Số Đơn Thành lượng giá(nghìn tiền(nghìn ồng) ồng) Phần cứng
Máy tính để bàn HP Xử lý , quản lý dữ 100 cái 8000 800.000
liệu, thực hiện các công việc tính toán Máy chủ server
Server: quản lý, điều 5 cái 36.000 180.000 IBX3650M3 hành hệ thống 1 cách toàn diện
Modem Wifi TP- Modem phục vụ ường 18 cái 1000 18.000 LINK ADSL2 TD- truyền W8901G 54M
Switch TP-Link TL- Phân chia tín hiệu ến 18 cái 800 144.000 SF 1024 24 ports từng thiết bị
Máy in Canon Laser In các giấy tờ cần thiết 48 cái 1.650 92.400 Printer LBD 2900
Dây cáp mạng UTP, Kết nối các máy tính 1000m 4 4.000 cáp quang
với các thiết bị kết nối trong cùng 1 tòa nhà. Router Cisco linksys Bộ chỉ ường ường 1 cái 4.250 4.250 EA450
Máy in mã vạch Godex In mã vạch của nhân 3cái 5.890 17.670 EZ 1100 plus viên i làm Camera Sony Giám sát, ảm bảo an 6 cái 5.000 30.000 ninh Phần mềm
Windows server 2008 Hệ điều hành cài ặt trên 5 bản - máy chủ Windows XP
Hệ điều hành cài ặt trên 100 bản - các mát tính để bàn
Firewall trend micro Phần mềm bảo mật cho 100 bản - hệ thống mạng
Phần mềm microsof Phần mềm cho phép 100 bản office 2010 tính toán, soạn thảo lOMoAR cPSD| 60797905 Phần mềm quản lý Thực hiện các công 20 bản - việc quản lý và bán hàng
Tổng chi phí dự kiến là 2.000.000.000 vn
V.Giải pháp kỹ thuật
1. Giải pháp sử dụng ường truyền Internet.
Công ty có số lượng máy lớn nên ã chọn ường truyền tốc ộ tốt nhất của FPT - Fiber Gold với IP tĩnh. 2. Giải pháp phần cứng
Để ề phòng xảy ra tình trạng mất iện thì lắp ặt UPS
3. Giải pháp backup dữ liệu
Chúng ta ã biết dữ liệu của một công ty là rất quan trọng . Không thể nào nói
dữ liệu sẽ mất hết khi có sự cố xãy ra . Chính vì vậy người quản trị mạng phải
có nhiệm vụ dự phòng một cách an toàn , tránh mất mát dữ liệu cho công ty.
Có rất nhều biện pháp khắc phục sự cố cho hệ thống mạng như :
NTBACKUP, Veritas , Arcserve, Novanet, Retrospect, ...
4. Giải pháp an ninh trên mạng
Phần cứng có sử dụng Fire Wall.
Phần mềm: Trên Server cài ặt phần mềm Microsoft ISA Server Firewall để
bảo mật. Trên máy trạm cài ặt phần mềm tưởng lửa miễn phí Comodo
Firewall Pro. Đồng thời, Server được cấu hình thành Proxy Server để tăng tính bảo mật.
5. Giải pháp sử dụng cấu hình ổ cứng theo các chuẩn như Micro ,Raid 5
Nếu công ty có điều kiện về tài chính giải pháp về Micro , Raid – 5 là không
thể không ề cập tới . Đây là kiểu ổ cứng kết hợp Backup và tăng tốc xử lý
cho server . Điều này giúp cho công việc nhanh và an toàn hơn .
6. Giải pháp giúp backup hay khôi phục lại các máy PC, Laptop lOMoAR cPSD| 60797905
Sử dụng phần mềm norton ghost để tạo file ảnh của ổ ĩa. Dùng để phục hổi
trở lại máy khi máy gặp các vấn ề về HĐH hay lỗi phần mềm…
VI.Ưu nhược iểm của hệ thống mang Ưu iểm:
- Hệ thống mạnh ổn định và có tính bảo mật tốt phù hợp với ặc trưng của ngành nghề của quý công ty.
- Áp dụng các kĩ thuật mới và hiện ại nhất hiện nay. Nhược iểm:
- Hệ thống mạng lớn , phức tạp sẽ khó khăn trong việc vận hành và bảo trì
