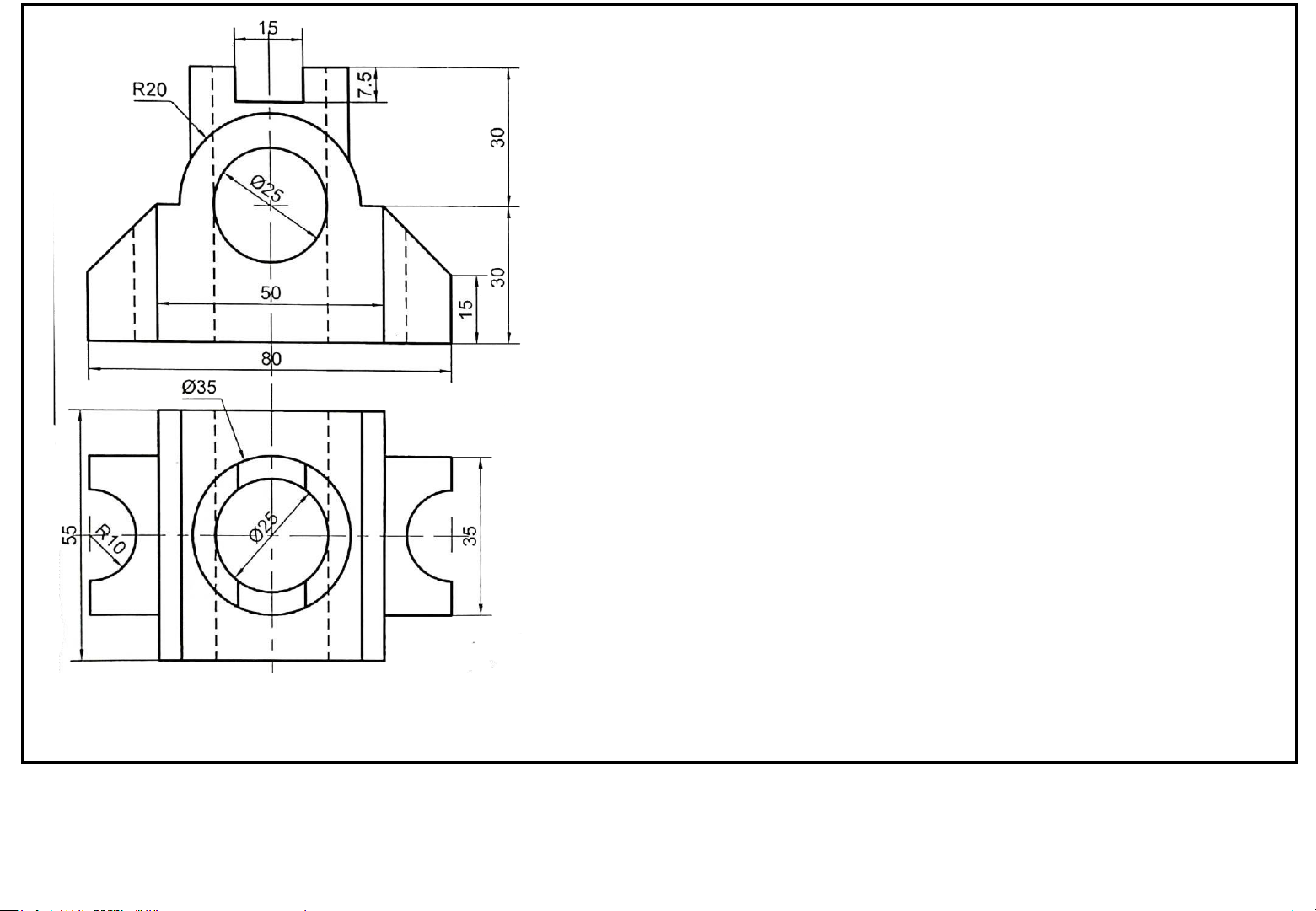

Cho hai hình chiếu dưới đây của một vật thể. Họ tên SV:
- Vẽ hình chiếu trục đo vuông góc đều Mã SV:
- Vẽ hình cắt cạnh bán phần lOMoAR cPSD| 58511332 lOMoAR cPSD| 58511332
Cho hai hình chiếu dưới đây của một vật thể. Họ tên SV:
- Vẽ hình chiếu trục đo vuông góc đều Mã SV:
- Vẽ hình cắt cạnh bán phần lOMoAR cPSD| 58511332 lOMoAR cPSD| 58511332
Cho hai hình chiếu dưới đây của một vật thể. Họ tên SV:
- Vẽ hình chiếu trục đo vuông góc đều Mã SV:
- Vẽ hình cắt cạnh bán phần lOMoAR cPSD| 58511332 lOMoAR cPSD| 58511332
Cho hai hình chiếu dưới đây của một vật thể. Họ tên SV:
- Vẽ hình chiếu trục đo vuông góc đều Mã SV:
- Vẽ hình cắt cạnh bán phần lOMoAR cPSD| 58511332 lOMoAR cPSD| 58511332
Cho hai hình chiếu dưới đây của một vật thể. Họ tên SV:
- Vẽ hình chiếu trục đo vuông góc đều Mã SV:
- Vẽ hình cắt cạnh bán phần lOMoAR cPSD| 58511332
