HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG -----  ----- BÁO CÁO
BÀI TẬP LỚN MÔN CAD/CAM
Giảng viên hướng dẫn : Nguyễn Trung Hiếu Nhóm: 09
Sinh viên thực hiện: Lại Duy Cường-B21DCDT049
Phạm Lê Quốc Anh-B21DCDT040
Nguyễn Phú Dương-B21DCDT079
Nguyễn Văn Hải Anh-B21DCDT039 Hà Nội, 2024 lOMoAR cPSD| 58647650 LỜI CẢM ƠN
Lời đầu tiên, chúng em xin gửi lời cảm ơn chân thành nhất đến Ban Giám
đốc Học viện, các phòng, khoa thuộc Học viện Công nghệ Bưu chính Viễn
thông đã tạo điều kiện thuận lợi nhất cho chúng em trong suốt quá trình
học tập và nghiên cứu.
Đặc biệt, chúng em xin được bày tỏ lòng biết ơn sâu sắc nhất tới
giảng viên Nguyễn Trung Hiếu, người đã trực tiếp hướng dẫn, giúp đỡ
chúng em trong suốt quá trình thực hiện đề tài. Thầy đã dành rất nhiều thời
gian, công sức và tâm huyết để giảng dạy, truyền đạt kiến thức, kinh
nghiệm quý báu cho chúng em. Chúng em vô cùng biết ơn những lời
khuyên, chỉ bảo tận tình của thầy đã giúp chúng em xác định được phương
hướng nghiên cứu, giải quyết được những khó khăn, thử thách trong suốt
quá trình nghiên cứu và hoàn thiện đề tài.
Chúng em cảm ơn gia đình, bạn bè đã luôn ở bên chúng em, cổ vũ,
động viên, giúp đỡ chúng em trong suốt quá trình học tập và thực hiện đề tài.
Mặc dù chúng em đã rất cố gắng trong suốt quá trình thực hiện đề tài,
song do kiến thức và kinh nghiệm của chúng em còn nhiều hạn chế nên đề
tài vẫn còn nhiều thiếu sót. Chúng em rất mong nhận được ý kiến đóng góp
và sự chỉ dẫn của các thầy giáo, cô giáo để đề tài được hoàn thiện hơn.
Chúng em xin gửi lời chúc sức khoẻ tới tất cả quý thầy cô, gia đình
và bạn bè đã giúp đỡ chúng em trong suốt quá trình thực hiện đề tài này.
Chúng em xin chân thành cảm ơn! MỤC LỤC lOMoAR cPSD| 58647650 1. Transistor A1015

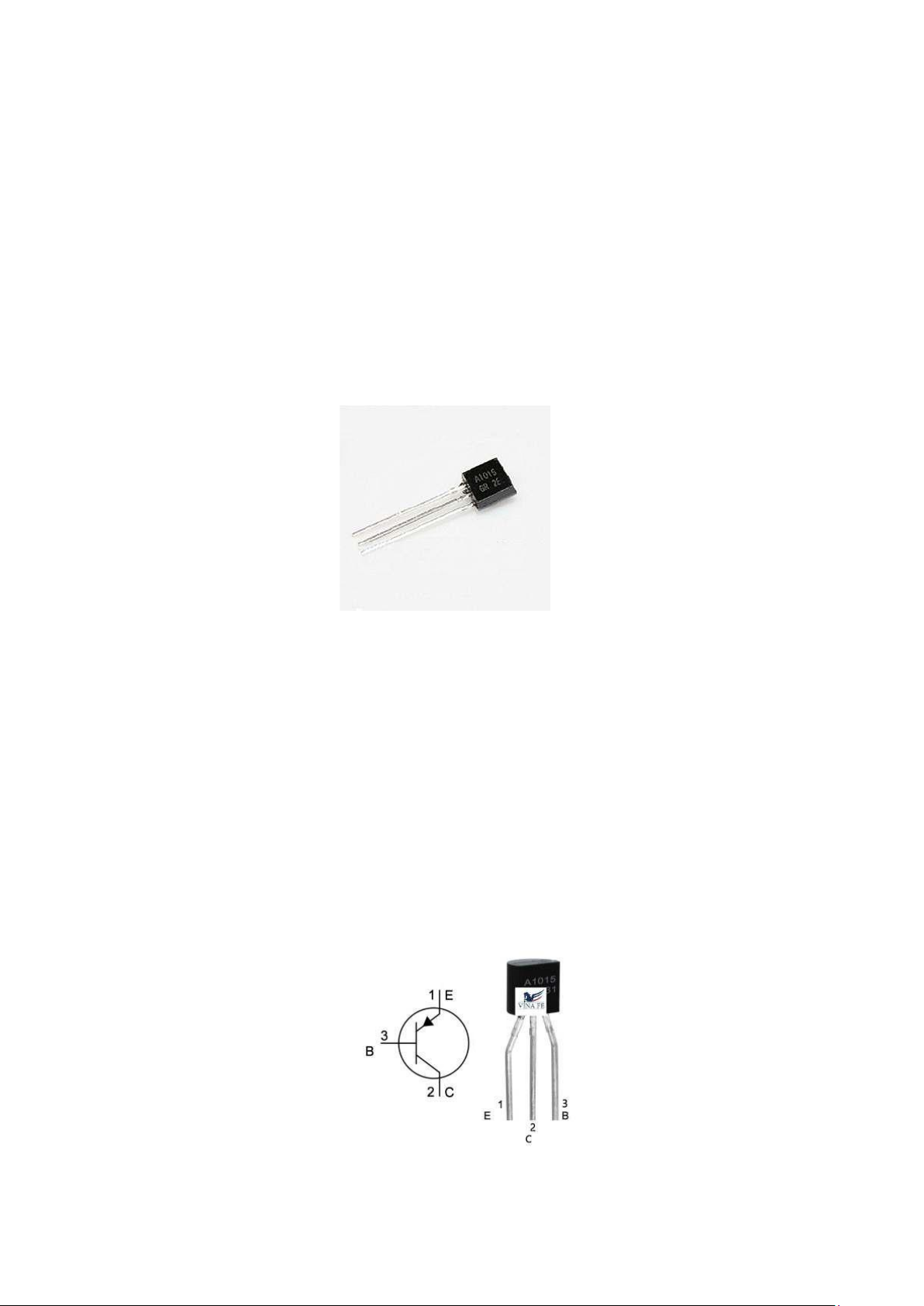

Transistor A1015 là linh kiện điện tử transistor lưỡng cực loại PNP. A1015 được
sản xuất trong vỏ nhựa TO-92.
A1015 là transistor PNP chất lượng tốt giá rẻ, được thiết kế chủ yếu để sử dụng
như một bộ khuếch đại âm thanh hoặc trong các tầng khuếch đại âm thanh.
Điện áp cực góp đến cực phát của transistor là 50V do đó nó có thể dễ dàng
được sử dụng trong các mạch hoạt động dưới 50V. Để có hiệu suất tốt, nên sử
dụng transistor này trong các mạch hoạt động dưới 40V DC. Công suất tiêu tán
cực đại của transistor là 400mW và mức khuếch đại dòng DC tối đa là 400, do
đó transistor này phù hợp để khuếch đại âm thanh nhỏ. Hơn nữa nó cũng có thể
được sử dụng làm công tắc và nó có thể xử lý tải 150mA.
Thông số kỹ thuật của A1015: • Loại transistor PNP
• Điện áp C-E là: -50 V
• Điện áp C-B là: -50 V • Điện áp E-B là: -5 v
• Dòng điện cực thu: -0.15 A
• Hệ số khuếch đại dòng một chiều (hfe) - 70 đến 400
• Tần số chuyển tiếp: - 80 MHz
• Khoảng nhiệt độ hoạt động và bảo quản: -55 đến +125 ° C
• Vỏ - TO-92 Sơ đồ chân:
Để xác định chân transistor A1015 hướng nó phía trước mặt thì theo thứ tự từ trái
qua phải lần lượt là chân chân E (chân phát), chân C (chân góp), chân B (chân gốc) Chức năng: lOMoAR cPSD| 58647650
Chức năng của A1015 là sử dụng cho các ứng dụng khuếch đại tần số âm thanh.
Ngoài ra có thể sử dụng cho mục đích chuyển mạch giống như các transistor PNP
khác. Transistor này được chia thành 4 nhóm theo hệ số khuếch đại dòng điện 1 chiều
là: O, Y, G và L tương ứng với hệ số hfe = IC / IB là 140, 240, 400 và 700 2. Opto:

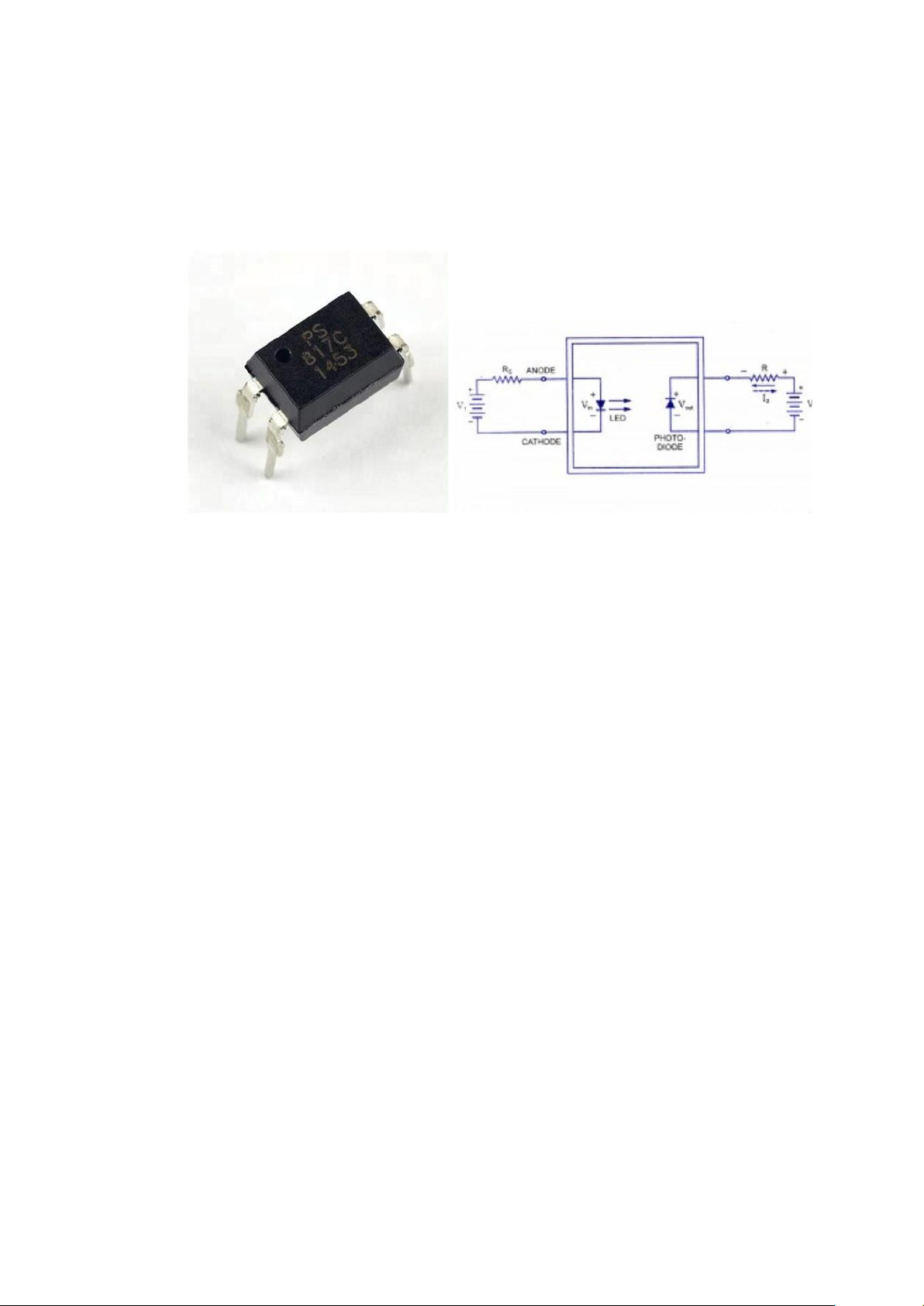

Opto hay còn gọi là cách ly quang là linh kiện tích hợp có cấu tạo gồm 1 LED
và 1 photo diot hay photo transitor. Được sử dụng để cách ly giữa khối chênh
lệch nhau về điện hay công suất như khối điện áp nhỏ với khối điện áp lớn.
Đặc điểm của Opto:
• Tỷ số truyền dòng điện (CTR): Một trong những thông số quan trọng nhất của
opto là hiệu quả cách li của nó. Tham số này được tối đa hóa bằng cách kết hợp
chặt chẽ giữa đèn LED và đèn quang điện (thường hoạt động trong dải hồng
ngoại). Hiệu quả cách li của một opto có thể được xác định một cách dễ dàng
bởi tỷ số truyền đầu ra-đầu vào (CTR) tức là tỷ lệ dòng điện đầu ra Ic (được đo
tại đầu thu của transistor quang) chia cho dòng điện đầu vào IF (dòng vào LED thu).
• Điện áp cách ly đầu vào-đầu ra (Viso): Chênh lệch điện áp tối đa giữa đầu vào
và đầu ra nằm trong khoảng từ 500V đến 4 kV.
• Điện áp thu-phát cực đại (VCEmax) : Đây là điện áp DC tối đa cho phép có thể
được sử dụng trên các đầu ra bóng bán dẫn. Giá trị có thể thay đổi từ 20 đến 80V.
• Băng thông: Đây là tần số có thể truyền qua opto khi nó hoạt động ở chế độ
bình thường. Tần số thay đổi trong khoảng giá trị từ 20 to 500 kHz.
• Thời gian đáp ứng: Chia thành thời gian tăng tr và thời gian giảm t*. Đối với
đầu ra transistor quang, tr và t* thường khoảng 2-5us
Nguyên lí hoạt động:
• Khi có dòng nhỏ đi qua 2 đầu của led có trong opto làm led phát sáng. Khi led
phát sáng làm thông hai cực của photo diot, mở cho dòng điện chạy qua. 3. Diode 1N4007: lOMoAR cPSD| 58647650
- 1N4007 thường được dùng làm bộ chỉnh lưu trong phần nguồn điện của các thiết
bị điện tử để chuyển đổi điện áp AC thành DC với các tụ lọc khác. Diode
1N4007 được chế tạo để làm việc với điện áp cao và nó có thể dễ dàng xử lý
điện áp dưới 1000V. Với dòng điện trung bình 1000mA hay 1A, công suất tiêu
thụ 3W, kích thước nhỏ và giá rẻ diode này rất lý tưởng cho nhiều ứng dụng khác nhau.
Thông số kỹ thuật:
• Loại gói: DO-45 và SMD
• Loại diode: diode ứng dụng chung chỉnh lưu silicon
• Điện áp ngược lặp lại tối đa là: 1000 V
• Dòng Fwd trung bình: 1000mA
• Dòng Fwd tối đa không lặp lại: 30A
• Công suất tiêu thụ tối đa là: 3W

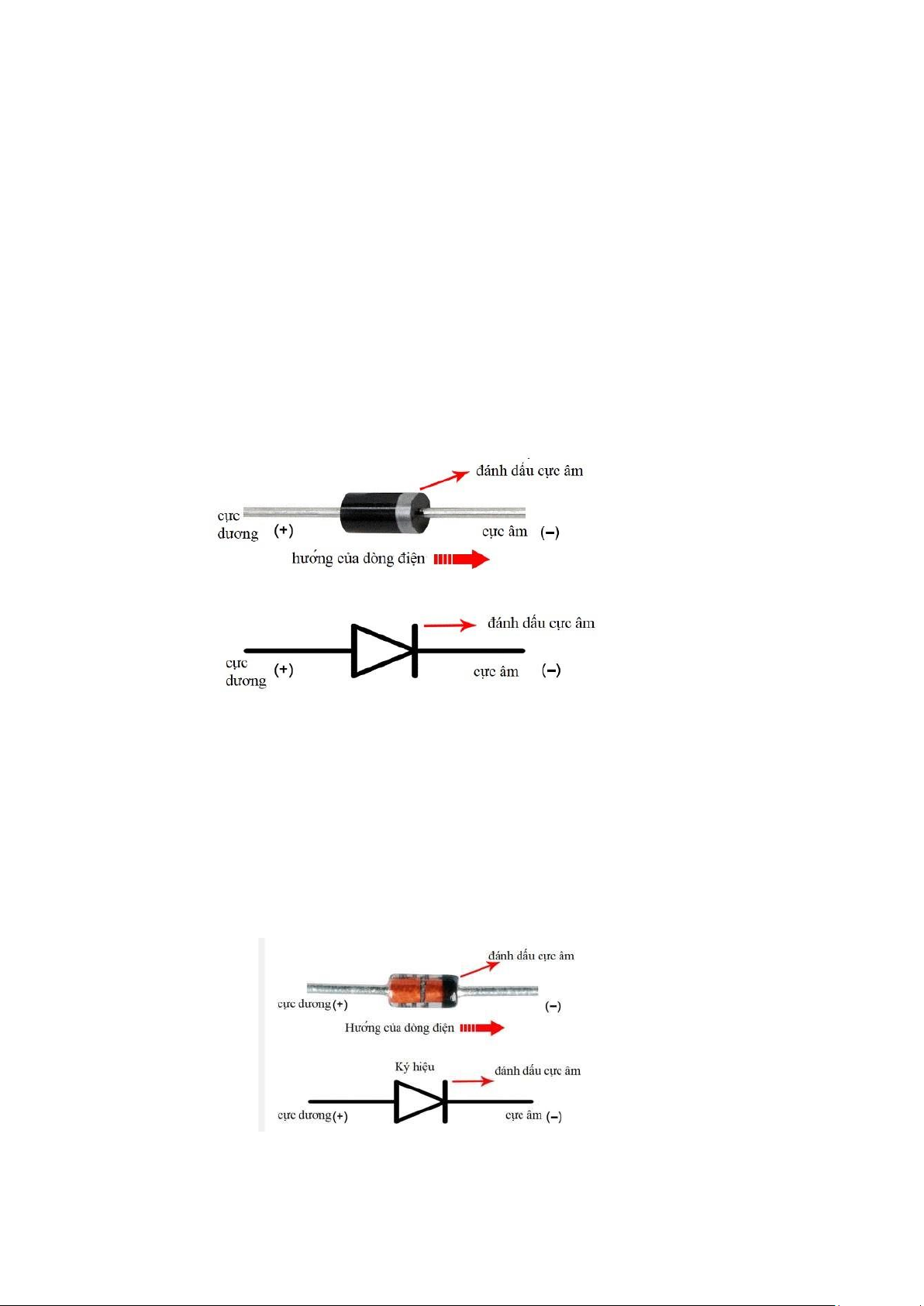

• Nhiệt độ lưu trữ và hoạt động phải là: -55 đến +175 độ C. Sơ đồ chân: 4. Diode 1N4148:
Tính năng / thông số kỹ thuật o Loại
gói: DO-35 thủy tinh và SMD
o Loại diode: diode chuyển mạch nhanh silicon epitaxial o
Điện áp ngược lặp lại tối đa là: 100 V
o Dòng chỉnh lưu trung bình tối đa là: 15A hoặc 150mA o
Công suất tiêu tán tối đa là: 5W o Điện áp ngược là: 75V o
Nhiệt độ lưu trữ và hoạt động phải là: -65 đến +175 độ C.
Sơ đồ chân cực âm dương của 1N4148 5. Biến áp xung: lOMoAR cPSD| 58647650

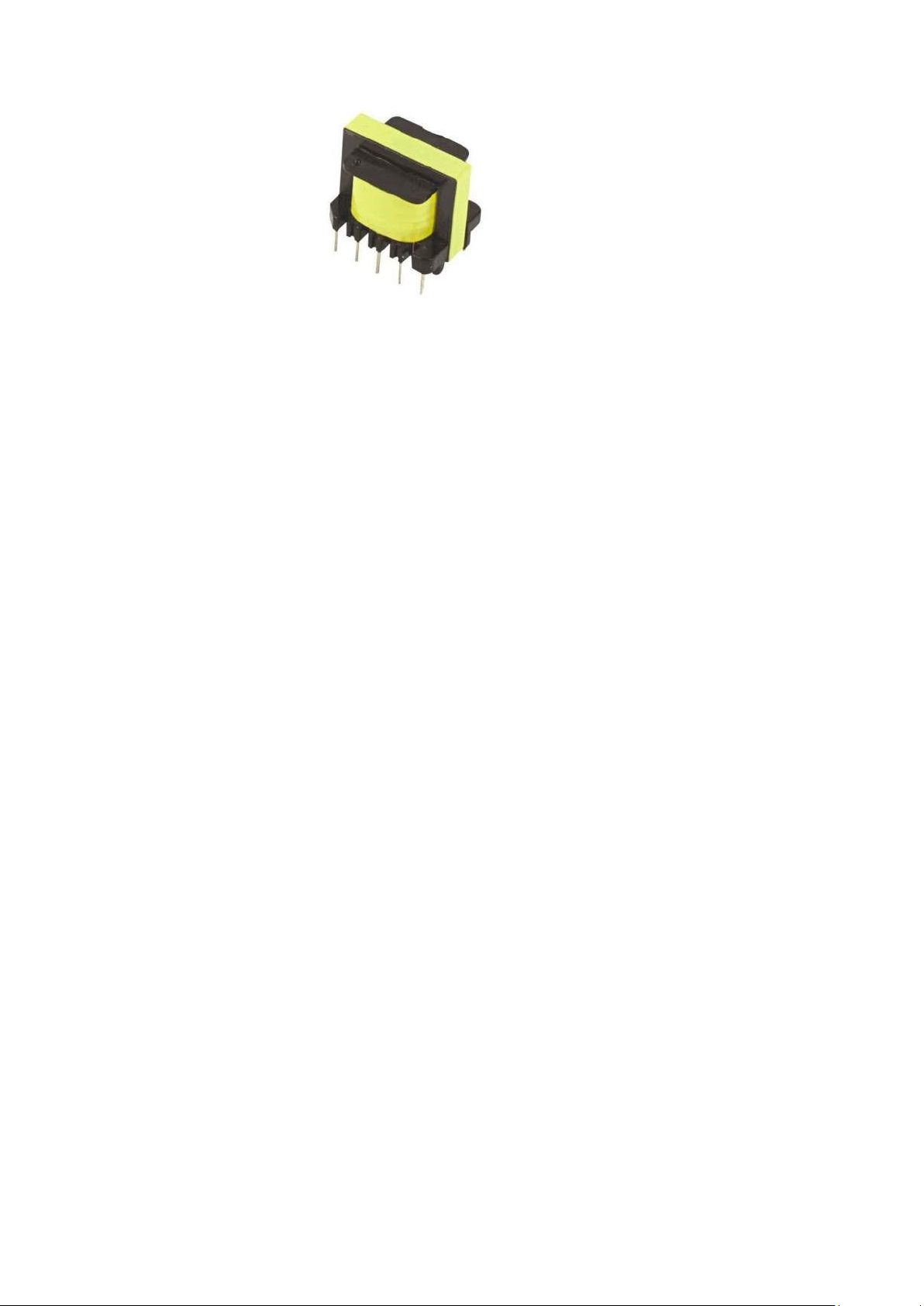

Biến áp xung là một thiết bị điện tử sử dụng để biến đổi xung điện áp hoặc
cường độ xung, giúp chuyển đổi năng lượng với hiệu suất cao. Đặc điểm
của loại biến áp này là cấu tạo phần lõi bằng ferit hoặc hợp kim pemeloid,
số vòng dây của nó thường ít.
Nguyên lý biến áp xung:
Về cơ bản thì loại biến áp này hoạt động giống như biến áp thường, khác ở chỗ
dòng điện là dòng xung cao (trên 1 KHz).
Biến áp xung cộng các tín hiệu xung, biến đổi cực tính của các xung và lọc vỏ
thành phần một chiều trong dòng điện. Loại biến áp này có thể làm tăng biên độ
của điện áp hoặc dòng điện mà vẫn giữ được dạng xung không bị méo như lúc ban đầu.
Công dụng của biến áp xung
Biến áp xung có công dụng bảo vệ mạch điều khiển, vì nó cách ly mạch
tiristor và mạch điều khiển, nên khi có sự cố ở mạch tiristor hoặc bên cao áp
sẽ không ảnh hưởng đến mạch điều khiển.
Biến áp xung được sử dụng trong các điều kiện làm việc ở tần số cao mà
biến áp thường không thể thay thế được. lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650 lOMoAR cPSD| 58647650
