lOMoARcPSD| 59421307
ĐẠI HỌC BÁCH KHOA HÀ NỘI
TRƯỜNG CƠ KHÍ
KHOA NĂNG LƯỢNG NHIỆT
BÁO CÁO CHUYÊN ĐỀ HỌC PHẦN NHẬPN KỸ THUẬT
NHIỆT
ĐỀ TÀI
NHÀ MÁY ĐIỆN HƠI NƯỚC ET 830
Sinh viên thực hiện : Dương ngọc khôi - 202416003
Nguyễn Văn Khánh - 202415998
Chu Tuấn Kiệt - 202416008
Hồ Khánh Hưng - 202415983
Nguyễn Đức Hùng - 202415978
Giảng viên hướng dẫn : ĐỖ MẠNH HÙNG
Ngành : CƠ KHÍ
Chuyên Ngành : KỸ THUẬT NHIỆT
Lớp : HE2000
Mã học phần 748967
Khóa : K69
Hà Nội, tháng 10 năm 2024
lOMoARcPSD| 59421307
LỜI NÓI ĐẦU
Nhóm em xin gửi lời cảm ơn chân thành nhất ến các thầy khoa kỹ
thuật nhiệt Đại học Bách Khoa Nội ã mang bộ môn nhập mô. Kỹ
thuật nhiệt vào chương trình giảng dạy, mang lại nhiều cơ hội cho sinh
viên nắm chắc kiến thức về bộ môn này.
Bài báo cáo với tài nguyên cứu “nhà máy iền hơi nước ET830”
thuộc khuôn khổ môn nhập môn kỹ thuật nhiệt của Đại học Bách Khoa
Hà Nội. Bài báo cáo này nhằm mục ích giúp các bạn sinh viên tìm hiểu
về chuyên ngành kỹ thuật nhiệt và cụ thể là hệ thống hơi nước ET 830.
Trong quá trình làm bài báo cáo, có những sai sót là iều không thể
tránh khỏi, có những hạn chế về cách hành văn, vốn kiến thức. Chúng
em mong muốn nhập ược sự góp ý của thầy ể có thể hoàn thiện hơn
và làm tốt hơn trong những bài báo cáo sắp tới.
Chúng em xin chân thành cảm ơn thầy!
lOMoARcPSD| 59421307
MỤC LỤC
LỜI NÓI ĐẦU…………………………………………………………
MỤC LỤC……………………………………………………………..
I. SƠ ĐỒ NHÀ MÁY NHIỆT ĐIỆN ET 830……………………….
II. CẤU TẠO………………………………………………………..
III. NGUYÊN LÝ HOẠT ĐỘNG……………………………………...
IV. KẾT LUẬN………………………………………………………...
lOMoARcPSD| 59421307
I. SƠ ĐỒ NHÀ MÁY NHIỆT ĐIỆN ET 830
II. CẤU TẠO
Nhà máy nhiệt iện MINI ET 830 dùng dầu do hình nhà
máy nhiệt iện thu nhỏ hoạt ộng theo chu trình Rankin. Bao gồm 5 bộ
phận chính:
lOMoARcPSD| 59421307

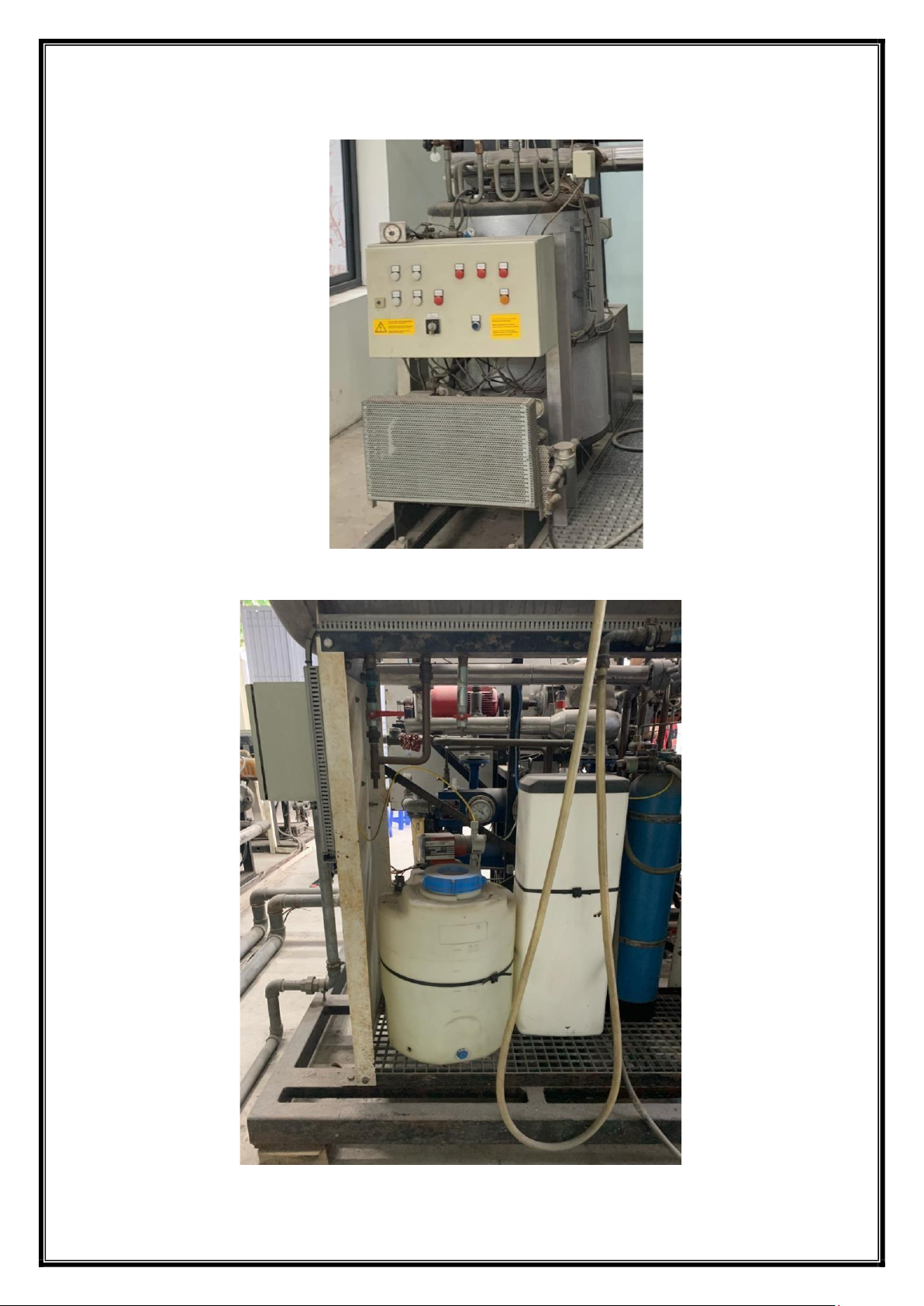

Lò hơi
Bộ làm mềm nước và bộ siêu nhiệt
Tubin khí
lOMoARcPSD| 59421307

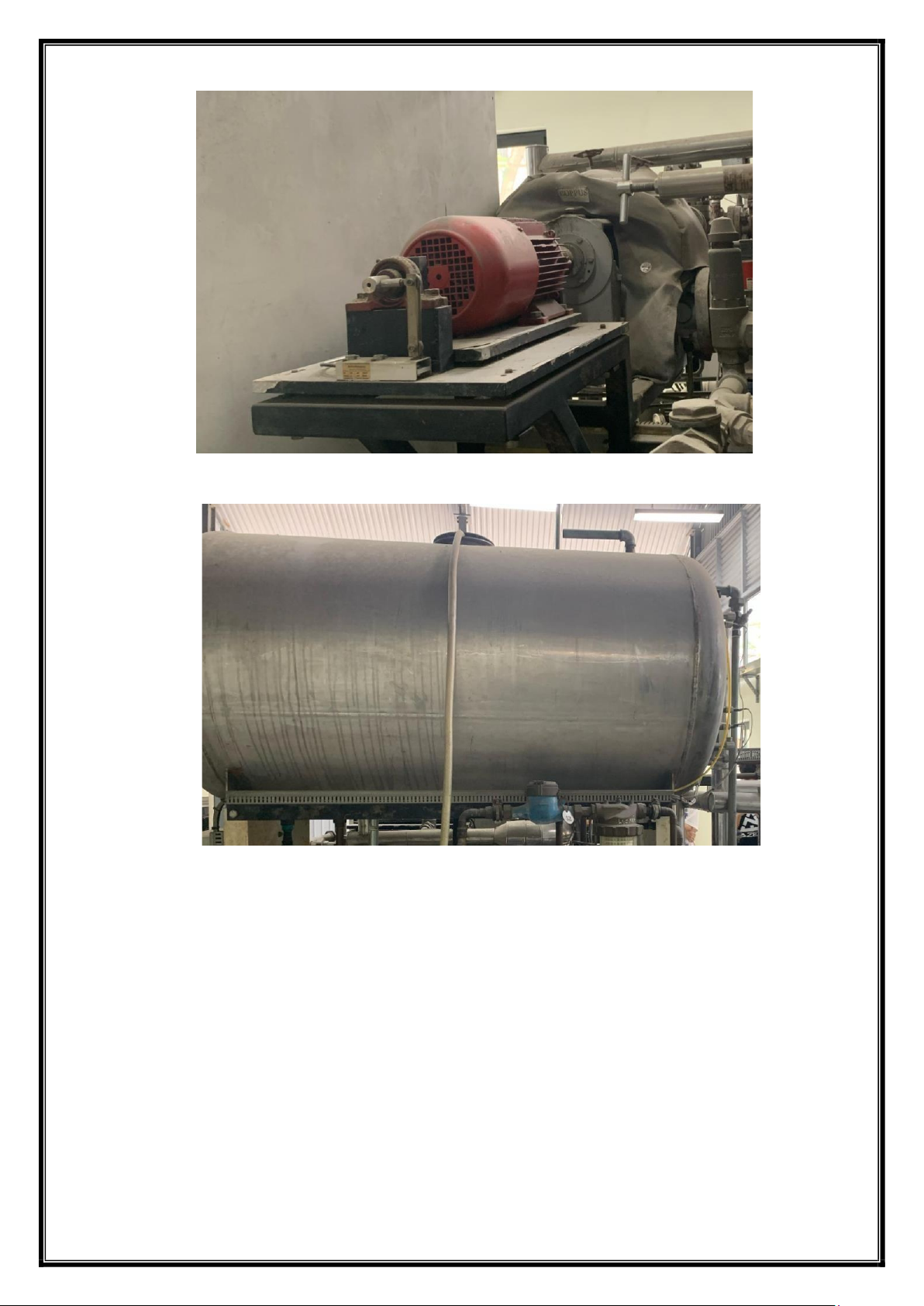

Bình ngưng
Bơm nước ngưng
Ngoài ra còn những thiết bị khác như Tank chứa nước cấp và hệ thống sử lý
nước; Bơm nước cấp; Bơm Ejector; Van an toàn; Rơle tự ộng
III. NGUYÊN LÝ HOẠT
lOMoARcPSD| 59421307

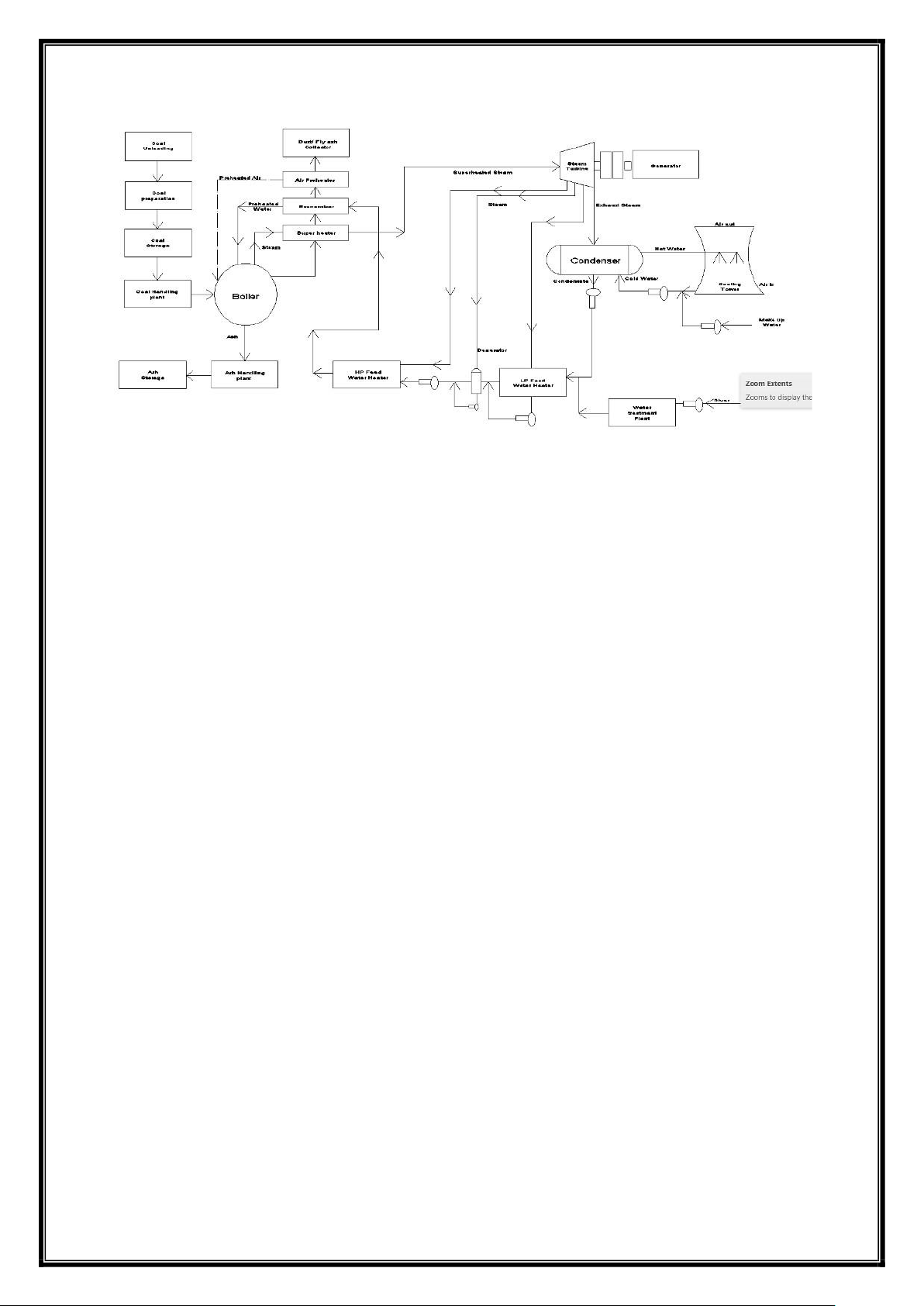

1. Nguyên lý hoạt ộng tổng quát
Nhà máy iện hơi nước cỡ phòng thí nghiệm
Máy phát hơi nước sử dụng dầu với thiết bị siêu nhiệt iện
Tua-bin trục ơn với bánh xe Curtis, có thể hoạt ộng ở chế ộ chân không hoặc
xả
Máy phát iện một chiều làm tải cho tua-bin
Bộ ngưng tụ làm mát bằng nước
Xử lý nước cấp
Phần mềm GUNT ể thu thập dữ liệu qua USB trên Windows 10
Hệ thống ược giám sát và iều khiển qua PLC tích hợp
Kết nối nước làm mát 10m³/h hoặc yêu cầu tháp làm mát ET 830.01/ET
830.02
2. Cụ thể
Máy phát hơi nước
- Sản lượng hơi: 200 kg/h tại 11 bar
- Mức tiêu thụ nhiên liệu tối a: 12 L/h
- Thời gian làm nóng: 8 phút
- Áp suất tối a: 13 bar
Thiết bị siêu nhiệt,
- Công suất: 7 kW
Tua-bin trục ơn với bánh xe Curtis và bộ iều chỉnh tốc ộ thủy lực
- Công suất: tối a 1,5 kW tại 3000 vòng/phút
lOMoARcPSD| 59421307
Bộ ngưng tụ làm mát bằng nước
- Công suất làm mát: 98 kW
- Diện tích truyền nhiệt: 2,5 m²
Dải o
- Nhiệt ộ: 9x 0…400°C, 2x 0…100°C
- Lưu lượng: 0…167 L/phút (nước làm mát)
- Áp suất: 3x 0…16 bar, 1x ±1 bar
- -men xoắn: 0…20 Nm
- Tốc : 0…4000 vòng/phút
Điện áp
- 400V, 50Hz, 3 pha
- 400V, 60Hz, 3 pha, 230V, 60Hz, 3 pha LxWxH:
3500x2000x2450mm
Weight: approx. 1950kg
- Nước làm mát: 10 m³/h, xả hoặc tháp làm mát ET 830.01/ET
830.02
- Kết nối khí nén: 4,5 bar, 150 L/h
- Thông gió, hệ thống dẫn khí thải - Máy tính PC với Windows
TÓM TẮT VÀ KẾT LUẬN
Qua quá trình làm bài báo cáo bằng cách tìm hiểu trên internet và
những kiến thức thông qua bài giảng, chúng em ã hoàn thành bài báo
cáo tìm hiểu về nhà máy nhiệt iện ET 830. Quá trình làm bài báo cáo
chúng em ã học them ược nhiều kiến thức về cách vận hành của nhà
máy nhiệt iện. Đây là những kiến thức quá báu giúp chúng em hiểu
thêm về chuyên ngành của mình.
Chúng em xin chân thành cảm ơn thầy.
